Обрешетка под металлический сайдинг с утеплителем

В этой статье:

Как правильно выбрать обрешетку под сайдинг + технология монтажа деревянного и металлического профиля

Наилучший вариант для наружной обшивки дома своими руками — сайдинг.

Он прост в работе, практически все операции интуитивно угадываются без обращения к сторонним источникам информации.

Действительно, для правильной установки такой обшивки надо знать пару-тройку важных моментов, имеющих влияние на качество работы материала.

Все остальные работы достаточно просты, вполне доступны для каждого.

Один из важных этапов работы — подготовительный, когда создается опорная конструкция для установки сайдинга — обрешетка, о которой следует иметь достаточно полное представление.

Несколько слов о сайдинге и его видах

Сайдинг — один из видов обшивочного материала, используемый для чистовой наружной отделки зданий. Состоит из узких продолговатых панелей (до 8 м в длину), которые можно соединять друг с другом, образуя одно сплошное полотно обшивки.

Такая конструкция удобна тем, что отдельные фрагменты гораздо легче поднимать, переносить или обрабатывать, поэтому монтаж сайдинга не требует наличия многочисленной бригады — в крайнем случае, можно управиться в одиночку, но лучше работать в паре.

Материал имеет не очень давнюю историю. Впервые он появился в Канаде, откуда быстро распространился по всем регионам с подобным климатом, где сайдинг наиболее удачен в качестве наружного покрытия.

На сегодня имеется несколько видов:

Кроме того имеется несколько типов профиля панелей, которые имитируют различные формы деревянных срубов или каменной кладки.

Каждый производитель выпускает свой типоразмер обшивки, единого стандарта не существует, что не позволяет использовать элементы от разных производителей в одном покрытии, хотя в некоторых случаях такое объединение возможно.

По направлению монтажа сайдинг бывает:

Вертикальный.
Горизонтальный.

Имеются также образцы, допускающие монтаж как в горизонтальной, так и в вертикальной ориентации панелей, они удобны для зрительной отсечки одного участка от другого при одном и том же материале (например, отделение фронтона от фасада дома).

Виды сайдига

Зачем сайдингу нужна обрешетка?

Обрешетка — несущая конструкция, являющаяся опорой для панелей и доборных элементов, но на этом ее функции не ограничиваются.

Обрешетка решает несколько вопросов, к которым причисляются:

Создание опорной системы для обшивки.
Обеспечение вентиляционного зазора между наружным утеплителем или стеной и сайдингом.
Фиксация утеплителя на поверхности стены.

Все задачи обрешетки выполняются одновременно, качество ее службы зависит от правильности и точности монтажа.

Виды обрешетки под сайдинг

Обрешетка под сайдинг может иметь двух- или однослойную структуру. Двухслойная образуется при наличии утеплителя, когда первый слой несет утепляющий материал и имеет его толщину, а второй — образует вентиляционный зазор и несет панели и доборы сайдинга.

Однослойная конструкция обрешетки применяется на поверхностях, не имеющих утеплителя. В этом случае требуется лишь конструкция для установки панелей и создания вентиляционного зазора.

Кроме того, обрешетка может быть изготовлена из:

Деревянные бруски.
Металлические направляющие для гипсокартона.

В последнее время появляются образцы пластиковых конструкций обрешетки, но они пока не прошли проверки практикой и рассматриваться не будут.

Виды обрешетки

Плюсы и минусы деревянной обрешетки

Деревянная обрешетка — традиционное решение, имеющее свои плюсы и минусы.

К достоинствам относятся:

Доступность материала.
Простота обработки.
Невысокий вес материала, не создающий лишней нагрузки на стену.
Возможность изготовления на заказ по любым размерам.
Деревянные бруски не требуют дополнительного утепления, сами по себе являясь теплоизоляторами.
Удобно крепить панели сайдинга.

Недостатки:

Бруски не имеют идеально прямой поверхности, требуется коррекция.
Есть опасность коробления или разворота винтом, что может изменить геометрию готовой обшивки.
Древесина огнеопасна.
Имеется опасность появления плесени, гнили или насекомых, требуется обработка антисептиками.
Древесина активно реагирует на изменение влажности воздуха.

При всех недостатках, сторонников традиционного подхода к изготовлению обрешетки очень много. Объясняется это возможностью самостоятельного изготовления планок из любой наличествующей древесины при помощи ручной электропилы.

Деревянная обрешетка

Плюсы и минусы металлической обрешетки

Металлическая обрешетка — это нейтральное название вполне конкретного профиля — направляющих для гипсокартона.

Она имеет свои достоинства:

Прямая поверхность без изъянов.
Небольшой вес — профиль имеет толщину металла всего 0,55 мм.
Простота установки на прямые повесы (П-образные).
Точность настройки плоскости.
Материал имеет цинковое покрытие, поэтому не подвержен коррозии.

При этом, имеются определенные недостатки:

Металл обладает высокой теплопроводностью, нуждается в утеплении.
Профиль полый, под ним может образоваться мостик холода.
Соединение может производиться либо на саморезы с предварительным засверливанием, либо на специальные со сверлом. Других вариантов не имеется, в отличие от деревянных брусков.

Считается, что существенным недостатком металлической обрешетки является высокая цена, но на практике (при покупке качественного пиломатериала) разницы практически не ощущается.

Металлическая обрешетка

Подготовка поверхности

Перед началом установки обрешетки следует очистить поверхность от грязи и пыли, снять все установленные предметы — дождевые отливы, держатели водосточных труб и т.д., если они имеются в наличии.

Если на поверхности имеются трещины или иные изъяны, их следует зачистить и заполнить шпатлевкой или штукатуркой. Для максимально качественной заделки трещины надо расширить, удалить отслоившиеся или осыпающиеся фрагменты. Затем смочить водой и оштукатурить.

Для гарантии сохранности материала стены можно нанести слой грунтовки глубокого проникновения, чтобы исключить возможность появления грибка, плесени и т.д.

Монтаж металлического профиля

Монтаж металлической обрешетки производится в следующем порядке:

На поверхности стены производится разметка осей планок с необходимым для установки утеплителя шагом.
По осям разметки устанавливаются П-образные подвесы.
Производится монтаж нижней и верхней полос. Они будут определять плоскость всей обрешетки, поэтому их положение должно соответствовать назначению.
Между крайними полосами натягиваются контрольные шнуры (минимум два), по которым будет настраиваться положение промежуточных планок.
Поочередно устанавливаются промежуточные планки, положение контролируется по натянутым шнурам. Постоянно контролируется наличие плоскости, если обнаруживаются изменения, следует сразу произвести необходимые исправления.
После полной установки первичной обрешетки, утеплителя и гидроизоляции, производится установка контробрешетки.
Вертикальные планки (толщина не менее 40 мм) устанавливаются с шагом, равным ширине панели (или немного больше, обычно — 30-40 см).
Все оконные или дверные проемы также должны быть оформлены обрешеткой и утеплителем, если имеется большая глубина откоса.

Металлическая обрешетка очень удобна для настройки, поскольку позволяет менять расстояние от направляющей до стены в данном месте. Необходимо следить, чтобы оно не получилось меньше толщины утеплителя, что сделает невозможной правильную установку контробрешетки.

Монтаж металлической обрешетки

Монтаж деревянного профиля

Деревянная обрешетка, при всех своих негативных свойствах, хороша разнообразием средств соединения, обработки, а также возможностью создания тут же, на месте, нужной планки в единичном экземпляре.

Порядок монтажа:

Разметка горизонтальных осей планок. Необходимо учитывать их толщину для точности соответствия размеров утеплителя шагу планок.
Установка нижней и верхней контрольных планок с проверкой плоскости. Для монтажа могут быть использованы саморезы, гвозди (ершеные), анкерные болты. Проще всего крепить планки плотно к стене, с регулировкой положения при необходимости подкладыванием под них кусков дерева, фанеры и т.д.
После установки крайних планок еще раз проверяется наличие плоскости. Это можно сделать, прислонив эталонный прямой брусок одновременно к верхней и нижней планке и проверить его положение по отвесу. Если плоскость нарушена, то показания отвеса в разных точках будут отличаться друг от друга.
Натягивается пара контрольных шнуров и производится поочередная установка остальных планок с настройкой их высоты для обеспечения плоскости. При необходимости обрешетка устанавливается на оконные и дверные откосы (если их глубина того требует).
Устанавливается утеплитель, заполняются монтажной пеной швы и щели, устанавливается гидроизоляционная мембрана.
Перпендикулярно основным планкам производится монтаж контробрешетки. Особое внимание уделяется крайним угловым планкам и обвязке оконных и дверных проемов — расположение планок должно соответствовать размерам доборных элементов. Шаг планок — 30-40 см.
Толщина планок контробрешетки — 40 мм, при установке следует проверять плоскость и подкладывать тонкие рейки для настройки положения. Деревянные конструкции плохо поддаются таким действиям, при завинчивании самореза точность настройки уходит, поэтому требуется постоянный контроль.

Совет: для ускорения процесса монтажа следует заранее заготовить настроечные клинья, подкладки и т.п. Это сэкономит время при установке планок, позволит повысить точность настройки.

Монтаж деревянной обрешетки

Заключение

Обрешетка для сайдинга — несущий опорный элемент, прочность и точность каркаса которого обеспечивает долговременную качественную службу всего облицовочного полотна.

Выбор материала, при правильном использовании, не играет решающего значения, но позволяет экономить время при использовании металлических деталей или сделать возможным изготовление планок прямо на месте для деревянной обрешетки. Основная задача — прочность в сочетании с наличием плоскости, это основные эксплуатационные требования сайдинга.

В данном видео вы узнаете как производится монтаж каркаса под сайдинг:

2017-06-22

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/steny/otdelka-fasada/sajding/vibor-obreshetki.html

Металлическая обрешетка под сайдинг — Кровля и крыша

Каждый мужчина должен, если уж не построить дом, то по меньшей мере обшить его своими руками. Если в качестве облицовочного материала для наружных стен выбран сайдинг, то предстоит изучить все особенности по установке.

Монтаж сайдинга предполагает устройство обрешетки – каркаса под сайдинг. Чтобы облагородить дом, защитить от вредного воздействия внешней среды, а также обеспечить сохранность внешнего вида облицовочного материала, нужно реализовать несколько этапов работ. А также, применить на практике несколько полезных советов.

Нужна ли обрешетка под сайдинг

Монтаж деревянного, винилового или металлического сайдинга начинается с определения потребности в обрешетке.

Безусловно, крепление сайдинга может быть произведено непосредственно на основание дома, т.е. без обрешетки. Но, только при условии, если:

основание ровное;
площадь поверхности незначительная;
есть возможность обеспечить вентиляционный зазор;
под сайдинг не предусмотрена установка теплоизоляционного материала.

Во всех остальных случаях, независимо от того, какой вид сайдинга вы выбрали, установка каркаса необходима.

Информация и рекомендации, собранные в рамках этой статьи, помогут сформировать четкое представление, как правильно сделать обрешетку под сайдинг.

Обрешетка под сайдинг своими руками – инструкция

1 этап – подготовка поверхности

Гарантией качественного монтажа панелей сайдинга будет подготовка основания поверхностей, которые предназначены для облицовки.

Подготовка поверхности включает в себя следующее:

Демонтаж выступающих элементов на фасаде дома. В независимости от материала, из которого построен дом – нужно убрать все лишнее. К помехам, в данном случае можно отнести: выступающий подоконник, отлив, деформированная штукатурка, полущенная краска. Если есть плохо прибитые доски, их нужно закрепить.

Заделывание трещин. При наличии таковых заделайте их цементно-песчаным раствором (кирпичная стена) или паклей (деревянная, брус, бревно).

Избавление от всего, соприкасающегося с поверхностью. Ветки деревьев, кустарники, водосточная система, места крепежей осветительных приборов, навесы, козырьки – все это нужно убрать, чтобы обшивка частного дома сайдингом была менее проблематичной и более качественной.

Постарайтесь удалить корни, которые могут дать ростки внутри обрешетки под сайдинг. Визуально они будут незаметны, но со временем приведут к деформации утеплителя под садингом.

Выравнивание стен. Максимальный визуальный эффект облицовки возможен при наличии ровной поверхности. Для выравнивания используется строительный уровень и отвес.

2 этап – инструмент и материалы

И то, и другое желательно подготовить до начала работ. В этом случае вам не придется прерывать работу из-за нехватки материала, или поиска инструмента.

Если дом высокий следует позаботиться о строительных лесах, потому что осуществлять монтаж со стремянки очень неудобно.

Материал для обрешетки – дерево или металлический профиль Наименования и количество зависит от того, что будет использовано в качестве материала для устройства каркаса – дерево или металлический профиль.

Виды обрешетки для сайдинга

1 вариант – деревянная обрешетка под сайдинг

Деревянный брус для обрешетки Деревянный брус сечением 50х50мм.

Количество бруса рассчитывается только исходя из потребности в стоевых профилях, которые монтируются с шагом 500-600мм, в зависимости от вида утеплителя.

Метизы. Количество из расчета 1 метиз на 400 мм. поверхности.

Выбирая дерево для каркаса, обратите внимание на его влажность. Если она выше 12%, древесину следует подвергнуть естественной сушке. Продолжительность сушки зависит от уровня влажности. И может достигать 1 месяца.

Увеличить срок службы древесины можно за счет пропитки ее специальным раствором.

2 вариант – металлическая обрешетка под сайдинг

Каркас под сайдинг из металлопрофиля обойдется вам дороже, однако монтаж будет проще, а долговечность выше в несколько раз.

Для устройства металлического каркаса понадобится:

UD-профиль для обрешетки Направляющий UD-профиль

Количество профиля легко рассчитать, просуммировав все периметры. Например, у вас стена размером 3на 3 метра, в которой есть одно окно размером 1 на 1 метр. Тогда, вам понадобится 3+3+3+3=12 м.п. профиля для стены и 1+1+1+1=4 м.п. для установки направляющего профиля возле окна.

Потребность в нем определяется следующим образом – длина поверхности делится на 0,6. Поскольку профиль устанавливается в среднем каждые 60 см. Высота дома увеличит количество профиля.

Полезно знать. На расстояние установки профиля влияет предполагаемое утепление под сайдинг.

Нужен в том случае, если высота дома больше 3-х или 4-х метров. (стандартная длина профиля 3 или 4 м.п.).

Количество соединителей рассчитывается исходя из предполагаемого количества стыков профиля.

Удлинение производится методом, показанным на рисунке.

Материал подготовлен для сайта moydomik.net

Используется для фиксации CD-профиля к поверхности.

Полезно знать. ES-скоба (П-образный кронштейн или крокодил) позволяют выровнять поверхность четко по уровню.

Метиз «блоха» 3,5х9,5мм. Для крепления металла между собой.

3 этап – разметка обрешетки под сайдинг

Разметка наносится с помощью строительного уровня и отвеса. В дальнейшем по ней будет устроен каркас.

Правильная геометрия обеспечит красивую и не проблемную установку панелей сайдинга.

Не думайте, что дефекты обустройства каркаса можно будет «спрятать» за сайдингом. Наоборот, они проявятся достаточно отчетливо.

В регионах с влажным климатом защитить поверхность стен от воздействия влаги поможет влагоизоляция. На выбор изоляционного материала повлияет материал основания дома. Монтаж влагоизоляции представлен на рисунке.

4 этап – устройство каркаса для сайдинга

1 способ – монтаж деревянной обрешетки под сайдинг

Технология этого метода более простая, поскольку не требуется установка горизонтального профиля.

Установка вертикального бруса обрешетки под сайдинг Как уже говорилась, вертикальные брусья монтируются на расстоянии равном ширине утеплителя. Саморез крепится с шагом 400мм. Если в регионе сильная ветровая нагрузка – лучше монтировать с меньшим шагом.

Горизонтальное крепление бруса не требуется

Несмотря на то, что горизонтально крепить брусья нет необходимости, возле оконных и дверных проемов они обеспечат большую жесткость.

Этим же целям послужит установка брусьев на всех углах дома и в местах повышенных нагрузок. Например, там, где будет установлен козырек или повешен фонарь.

2 способ – монтаж металлической обрешетки под сайдинг

Начинаются работы по устройству металлического каркаса с монтажа UD – профиля. Он крепится по периметру стены, а также им обрамляются оконные и дверные проемы.

Для монтажа направляющей полосы используется UD – профиль, а крепление сайдинга к металлической обрешетке будет осуществляться посредством CD-профиля, который монтируется с шагом равным ширине утеплителя.

Как CD-профиль заводится в UD-профиль Полезно знать. На самом деле, для крепления стартовой полосы не требуется UD – профиль. Его основное назначение фиксировать стоевой CD-профиль и придавать жесткость всей конструкции. Для этого CD-профиль просто «заводится» в UD-профиль, как показано на фото.

Крепление CD-профиля к стене

Удлинение CD-профиля в зависимости от высоты дома производится с применением CD удлинителя. Как показано на фото.

Заключение

Мы выяснили, что, несмотря на выбранный вид сайдинга, обшивка дома с его использованием почти всегда осуществляется на каркас. Также, рассмотрели процесс монтажа обрешетки под сайдинг и изучили основные материалы (деревянный брус, металлопрофиль), которые применяются в данном случае.

Источник: https://krovlyaikrysha.ru/metallicheskaya-obreshetka-pod-sayding.html

Монтаж обрешетки под металлосайдинг

Обрешетка под металлосайдинг — это специально возводимая конструкция решетчатого типа, которая служит неким каркасом для крепления листов сайдинга. Металлический сайдинг представляет собой облицовочные панели, которые изготавливаются из специальной стали толщиной до 1 мм и шириной до 550 мм. В качестве основного покрытия металла используют полиэстер, пурал или другие элементы.

Металлосайдинг на сегодняшний день является самым распространенным материалом, использующимся для обшивки жилых зданий и хозяйственных построек.

Выполнение обрешетки под металлосайдинг

Прежде чем начать монтаж данного конструкционного элемента своими руками, необходимо провести замеры помещения, определить вертикальность и ровность стен, прямоугольность углов и оценить все имеемые неровности поверхности. Все эти факторы имеют определяющее значение, ведь создаваемая обрешетка должна обеспечивать вертикальность стен, прямоугольность всех углов, что способствует обеспечению прекрасного внешнего вида всего здания.

Использование металлических элементов в обрешетке объясняется их надежностью и долговечностью.

Стальная обрешетка дает возможность заполнить пространство между стеной и сайдингом утеплителем, кроме того, оцинкованный каркас практически не подвержен коррозии.

Использование деревянной обрешетки считается не лучшим вариантом, ведь данный материал подвержен процессу гниения и различным деформациям, что со временем может привести к повреждению листов металлического сайдинга.

Если будут использоваться деревянные элементы, то все они в обязательном порядке должны обрабатываться антисептиком, который будет предотвращать процесс гниения. Ширина бруса должна быть не менее 50 мм, ширина напрямую зависит от толщины используемого утеплителя, но не менее 50 мм.

Схема технологического устройства металлосайдинга.

При монтаже обрешетки своими руками должна использоваться пароизоляционная пленка. Эта пленка позволяет не проникать воздуху, а также пару, который содержится в нем, из помещения внутрь утеплителя. Особое внимание необходимо уделять плотности используемого утеплителя. По техническим нормам, действующим на данный момент, плотность утеплителя должна быть заметно выше плотности кровельного материала. При выборе утеплителя необходимо пристальное внимание уделить рекомендациям производителя и характеристикам материала.

Гидроизоляционную пленку, которая также выполняет ветрозащитную функцию, необходимо монтировать даже при отсутствии утеплителя под металлический сайдинг. Данная пленка крепится к самой обрешетке при помощи специального монтажного степлера, а далее прижимается бруском сечением 50 на 50 мм. Для металлосайдинга шаг обрешетки выбирается в диапазоне 40-50см.

Здесь действует следующее правило: чем выше здание, тем чаще шаг обрешетки. Под шагом обрешетки необходимо понимать расстояние между центрами используемых брусков для обрешетки, а не само расстояние между ними. Чтобы прочно и надежно закрепить сайдинг, специалисты рекомендуют использовать саморезы с диаметром не менее 4.2 мм.

Если обрешетка выполнена из металлических элементов, то при выполнении крепежных работ необходимо использовать сверло.

Основные варианты обрешетки

Существует несколько основных вариантов обрешетки, подходящих для последующей установки сайдинга.

Самым простым и экономичным вариантом является использование вертикальной оцинкованной обрешетки. У этой конструкции имеются некоторые ограничения на применение:

Схема устройства металлического каркаса под сайдинг.

отпадает возможность реализовать дополнительное утепление фасада, ведь конструкция обрешетки обеспечивает минимальный вентиляционный зазор;
низкая механическая прочность.

Шаг обрешетки не превышает 40 см. Этот вариант отличается своей экономичностью, по стоимости он практически сопоставим с деревянным вариантом, но его прочностные характеристики выше.

Второй вариант отличается повышенной прочностью, но и стоит он заметно дороже. Крепление осуществляется за счет вентпрогонов. Эти крепления можно устанавливать и в вертикальной, и горизонтальной плоскости. Этот вариант дает возможность выполнить дополнительное утепление фасада здания. Благодаря использованию металлических элементов с большей толщиной стали, вентиляционный прогон может монтироваться на высоту до 12 метров, шаг обрешетки увеличивается до 50 см.

И первый, и второй варианты подразумевают использование в качестве крепежных элементов оцинкованные винты диаметром 4.8 мм, длиной не менее 50 мм. Крепление производится в комплекте с ПВХ дюбелями. Дюбеля следует размещать через каждые 40 см с каждой стороны обрешетки в шахматном порядке. Оба варианта можно использовать, если стены здания сравнительно ровные.

Третий способ состоит в использовании Г-образной планки, кронштейна. Этот вариант считается наиболее универсальным, так как конструкция легко исправляет все существующие неровности. Также имеется возможность прокладки дополнительного утеплителя. К кирпичной стене кронштейны можно закрепить винтами (диаметр от 6 мм, длина 80 мм) с ПВХ дюбелем. Если стена бетонная, то используются оцинкованные дюбель-гвозди 60 мм с шайбой. Шаг обрешетки — 50 см.

Места для монтажа кронштейнов, обрешетки размечаются заранее. В горизонтальной плоскости кронштейны располагаются идентично обрешетке, по вертикали не реже, чем через 50 см. После окончания всех разметочных работ, места для монтажа креплений предварительно нужно засверлить и в них вставить дюбеля. Г-образную планку прикрепить к верхнему кронштейну и вставить в укрепленные кронштейны. Обрешетку монтировать сначала по углам, далее по периметру окон, дверных проемов, только потом по стене.

Сделать каркас для крепления листов сайдинга несложно, самое главное — четко соблюдать основные этапы работы.

Источник: https://1profnastil.ru/saiding/obreshetka-pod-metallosajding.html

Обрешетка под сайдинг из металлопрофиля

Строительная индустрия развивается по пути упрощения и ускорения производства работ, а также улучшения качества строительных материалов. На смену тяжелым и громоздким строениям приходя легко возводимые конструкции, созданные из унифицированных элементов.

Такая тенденция прослеживается и в области строительства, связанной с фасадами. Легкий и надёжный каркас с прочно облицовкой – вот облик современного фасада жилых, общественных и производственных зданий.

Навесные фасады подразделяются на два вида:

Обычные. Между облицовочным материалом и стеной (или утеплителем) нет воздушной прослойки. Такой способ применяется редко из-за неудовлетворительных эксплуатационных характеристик.
Вентилируемые. Между облицовочным материалом и стеной (или утеплителем) предусмотрен вентиляционный зазор шириной 40-100 мм, по которому циркулирует воздух.

Для облицовки применяются разные материалы: металлически, деревянный или пластиковый сайдинг, профилированные листы, композитные кассеты, керамический гранит, натуральны камень.

Разным целям соответствуют свои материалы, но для простой и надежной отделки фасада предпочтение отдается креплению металлического сайдинга на металлический профиль.

Отличительные особенности каркаса из металла

Перед производителем работ всегда возникает вопрос, какой каркас использовать для отделки сайдингом металлически или деревянный.

Деревянный каркас состоит из бруса квадратного или прямоугольного сечения и П-образных подвесов из оцинкованной стали. Есть способ крепления каркаса по голой стене, но для этого требуется идеально ровная поверхность.

Постепенно строители отходят от деревянного каркаса из-за недолговечности несущих брусьев и относительно небольшой прочности конструкции.

На первый план выходит металлическая обрешетка под сайдинг из профиля. В ее состав входит несущий профиль и подвесы. Вся конструкция изготавливается из оцинкованной стали. У металлической обрешетки есть ряд положительных свойств, которые отличают её от деревянной обрешетки:

Профиль не ржавеет. Даже при постоянном подманивании сохраняет свои прочностные характеристики;
Оцинкованный металл выдерживает сезонные перепады температуры, оставаясь прочным основание для облицовки из сайдинг;
С помощью профиля для сайдинга создаётся прочная подвесная фасадная система. На неё можно навешивать как относительно легкий сайдинг, так и тяжёлые облицовочные материала типа искусственного или натурального камня;
Все составные элементы каркаса унифицированы, узлы крепления хорошо изучены. Составлены подробные рекомендации по монтажу;
Каркас быстро монтируется без использования специализированной техники. Работы по устройству фасада можно выполнить своими руками;
Доступная цена, широкий ассортимент;
Каркасу не требуется дополнительная обработка. Все элементы продаются в готовом для эксплуатации виде.

У металлопрофиля под сайдинг есть один недостаток. У него меняются размеры в зависимости от температуры воздуха. Для предотвращения деформирования профиль стыкуются с зазором 5-10 мм и прикручиваются к П-образным подвесам не полностью, а на 90% усилия.

Составные части каркаса

Между вентилируемым фасадом из сайдинга и обычной облицовкой по голой стене есть небольшая разница с точки зрения состава каркаса.

Каркас по голой стене

Подсистема для сайдинга состоит из каркасного профиля, П-образных подвесов, метизов.

Каркасный профиль – это основа жесткости конструкции. Он изготавливается из прочно оцинкованной стали.

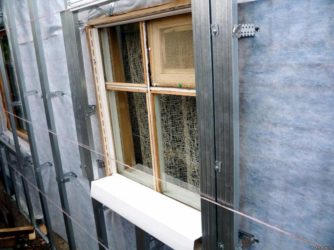

UD-профиль применяется для окантовки дверных и оконных проемов.

CD-профиль используется для устройства вертикальных или горизонтальных стоек. Для облицовки металлическим сайдингом профиль всегда монтируется вертикально с шагом 500-600 мм. Он различается по ширине, глубине полок, а также толщине металла.

Минимальная толщина металла для крепления сайдинга 0:45 мм. Профиль производится длиной 2500-3000 мм. Если высота фасада превышает размеры профиля, то монтируется несколько элементов в ряд.

Между собой они соединяются с помощью CD-соединителя. Между профилем оставляется терморазрыв 5-10 мм.

ES-скоба упрощенный вариант крепежного кронштейна. Это перфорированный П-образный подвес. С его помощью можно регулировать расстояние от стены до CD-профиля. Таким образом, нивелируются возможные нервности и перепады высот на фасаде.

Метизы. Для крепления подвесов к стене используются саморезы, дюбель-саморезы или дюбель-шурупы. Всё зависит от материала основания стены.

Для соединения металлических частей фасадной подсистемы используются саморезы по металлу 3,5х9,5мм

Каркас под вентилируемый фасад

Есть несколько видов подсистем, которые используются для устройства вентилируемого фасада из сайдинга:

Подвесная система L-образная

Состоит из металлического оцинкованного профиля и кронштейнов. Г-образный профиль закрепляется на Г-образных кронштейнах при помощи болтового соединения.

Особенность конструкции, это выдвижные кронштейны. С их помощью можно крепить профиль на расстоянии до 380 мм от стены. Это позволяет выравнивать самые «заваленные» фасады.

К стене кронштейны крепятся анкерными дюбелями с головками под ключ или крестовую отвёртку. Между стеной и крепёжным элементом устанавливается паронитовая прокладка. Она защищает место соединения от коррозии. Для устройства более прочного вентилируемого фасада из металлосайдинга применяются усиленные кронштейны для Г-образного профиля. У них толщина стенки 1,2 мм.

L-образная подвесная система отличается высоко стоимостью за квадратный метр.

Подвесная система U-образная

Состоит из П-образного профиля и Г-образных кронштейнов с двумя рёбрами жёсткости.

Профиль зажимается между двумя Г-образными кронштейнами, которые соединены в пару на специальной планке.

Для крепления металлических элементов между собой используются саморезы 3,5х9,5мм. Планка закрепляется на стене с помощью анкерных дюбелей.

Между стеной и соединительной планкой с Г-образными кронштейнами устанавливается паронитовая прокладка.

U-образная подвесная система для вентилируемого фасада намного сложнее в монтаже, чем L-образная.

Монтаж обрешётки под сайдинг

Основной этап. От качества его выполнения зависят долговечность и внешний вид фасада. Состоит их нескольких подэтапов:

Визуальный осмотр и подготовка. Перед началом работ поверхность фасада внимательно осматривается на предмет посторонних выступающих предметов и нарушения целостности несущей конструкции стены. Всё лишне с фасада снимается. Трещины расшиваются и заделываются цементным раствором или фасадной штукатуркой для базового слоя.

Пораженная грибком поверхность зачищается и обрабатывается антисептиком. Протягивается вся необходимая проводка для освещения фасада.

Разметка. Для отбивки вертикальных и горизонтальных осей применяются лазерный, водяной или обычный строительный уровень. Суть метода от этого не меняется. Внизу стены рисуется горизонтальная линия. По ней отмечаются места крепления кронштейнов с шагом 600 мм.

Затем отбивается крайняя линия по вертикали. По ней отмечаются места установки кронштейнов с шагом 600 –1000 мм.

По получившейся координатной сетке с помощью строительного уровня отмечаются места установки остальных кронштейнов.

Монтаж кронштейнов. Каждый крепежный элемент закрепляется на два анкерных дюбеля или саморезы. Сначала осуществляется примерка кронштейна, и отмечаются места установку дюбелей.

Затем высверливаются отверстия диаметром немного меньше, чем у дюбеля. После этого к стене прикладывается паронитовая прокладка, на неё ставится кронштейн, закручиваются дюбеля.

Монтаж каркасных профилей. В первую очередь монтируется нижний горизонтальный элемент, на котором будет закреплена стартовая планка. Профиль и кронштейны соединяются между собой на саморезы или болты. Всё зависит от типа фасадной подвесной системы.

После установки стартового профиля монтируются вертикальные стойки. Горизонтальные связи не всегда присутствуют в системе подвесных фасадов под сайдинг.

Металлический оцинкованный каркас – это лучший выбор для устройства вентилируемого или обычного фасада из сайдинга. Конструкция прочная и долговечная. Скорее разрушится сайдинг, чем металлическая подсистема.

Источник: https://BazaFasada.ru/fasad-chastnogo-doma/obreshetka-pod-sajding-iz-metalloprofilya.html

Как делается обрешетка под сайдинг. Виды каркасов. Основные особенности монтажа

Все фото из статьи

Начнём с того, что металлическая или деревянная обрешетка под сайдинг устанавливается разным способом. И в первую очередь это зависит от необходимости утепления стены и толщины этого материала.

Всё дело в том, что любая облицовка каркасного типа с наружной стороны здания нуждается в создании не утепления, которое вообще может в некоторых случаях не понадобится, а вентиляционного зазора, который препятствует возникновению сырости и грибковой плесени на внутренней стороне облицовки и наружной стороне стенки.

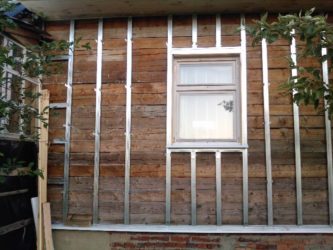

Установка обрешетки под сайдинг из металлических профилей CD

Мы предлагаем рассмотреть основные позиции такой установки, подборку материала для неё, а ещё мы предлагаем вашему вниманию тематическое видео в этой статье.

Виды каркасных обрешеток

Примечание. Так как сайдинг и металлосайдинг без обрешетки не устанавливают, ниже мы рассмотрим не просто способы монтажа каркаса, а также материалы, нужные для его создания.

Материалы

Профиль CD и его пропорции

Металлические направляющие каркаса и крепления:

для изготовления обрешётки для сайдинга на деревянный или кирпичный дом очень удобно использовать профили CD, которые изначально производились для монтажа гипсокартонных конструкций разного типа;
их длина может быть 3м или 4м, что позволяет более экономно расходовать материал, так как его можно будет максимально подобрать по нужной высоте стены;
для больших объектов используют специальные стальные направляющие из более толстого металла;

Ленточный перфорированный подвес

в качестве кронштейнов в большинстве случаев применяются ленточные перфорированные подвесы, один из которых вы видите на верхнем фото. Их для этого перегибают в виде буквы П, откуда и народное название консоли – «пэшка»;
также эти пэшки применимы для монтажа деревянных реек и брусков, если те отстоят от стены на определённом расстоянии;
для массивного профиля используются специальные регулируемые консоли – они обычно продаются в комплекте вентфасада вместе с направляющими, но цена такого комплекта достаточно высока.

Пиломатериалы разного сечения

Деревянная обрешетка:

также инструкция по монтажу позволяет монтаж деревянных обрешёток под сайдинг, где могут быть использованы такие пиломатериалы, как брусок, рейка или доска;
разница здесь заключается в том, что монтаж каркаса из доски подразумевает её прилегание к стене, например, вы используете доску сечением 100×50 мм и устанавливаете её на бок – так получается проём для утеплителя глубиной 100 мм;
доску обычно крепят на металлические уголки, прикрученные к черновому основанию – к стене;
бруски и рейки, как уже было сказано, фиксируются ленточными подвесами, как отстоящие от стены профили.

Металлический профиль: нюансы установки

Утеплитель можно надеть на кронштейны

Некоторые спрашивают о том, можно ли сайдинг монтировать без обрешетки, но это как бы, не совсем корректный вопрос.

Дело в том, что вообще-то можно прикрутить его к стене деревянного или даже кирпичного или блочного здания, но в таком случае вы получите:

во-первых, сырость или даже грибок под панелями, так как они не представляют собой герметичного слоя;
во-вторых, отсутствие возможности утеплить помещение.

Для такой отделки в обязательном порядке нужен вентиляционный зазор, а при установке каркаса из металлического профиля такое расстояние образуется автоматически.

Сначала на стену устанавливают кронштейны через 60-70 см друг от друга по вертикали — так, чтобы шаг направляющих получился не более полуметра. А также монтаж производят на внутренних и наружных углах здания, чтобы потом к ним можно было прикрутить угловые профили.

Так как у нас предусмотрена обрешетка и утеплитель под сайдинг, то утепляющий материал (пенопласт или минеральную вату), мы можем устанавливать двумя способами:

до установки профилей;
после неё.

Утеплитель под обрешёткой

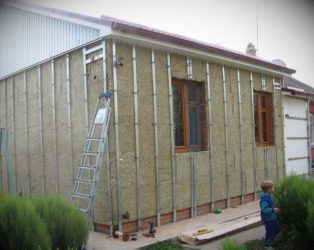

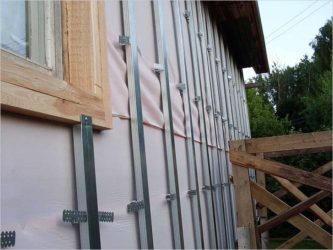

На верхней фотографии устройство обрешетки под сайдинг подразумевает монтаж пенопласта или минеральной ваты прямо на кронштейны. Затем тем же способом надевается паропроницаемая плёнка.

Плёнку укладывают шершавой стороной к стене, что позволяет влаге двигаться только в одном направлении от дома к улице, но не наоборот – это превосходная защита стен от сырости, грибка и плесени. Поверх этих слоёв прикручиваются металлические профили, образовывая естественный вентиляционный зазор или вентфасад.

Минеральную вату подкладывают под профили

Есть ещё один, очень похожий внешне способ монтажа утеплителя – это когда его подкладывают под уже зафиксированные профили металлической или деревянной обрешётки, как это показано на верхней фотографии.

По большому счёту, если всё сделать правильно, то есть материал под направляющие прилегает достаточно плотно, чтобы нигде не оставалось зазоров, то особой разницы в эксплуатации вы не ощутите – её, скорее всего, не будет вообще.

Однако сам процесс установки у вас отнимет гораздо больше времени, так как придётся подрезать утеплитель в районе кронштейнов и заделывать потом образовавшиеся отверстия, чтобы не оставлять мостиков холода.

Деревянная обрешетка: особенности монтажа

Деревянная обрешётка из досок

А теперь давайте разберёмся, как сделать обрешетку под сайдинг своими руками из пиломатериалов. Сразу отметим — о брусках и рейках, отстоящих от стены, нам говорить нет смысла, так как их монтируют точно так, как и металлические профили.

В данном случае нас интересует доска или широкий брусок, который можно устанавливать с упором на стену, как это показано на верхней фотографии. Крепится он с помощью металлических уголков, а расстояние между направляющими остаётся таким же – не более 50 см.

Создание вентзазора дистанционными рейками

В данном случае утеплитель, как правило, укладывают на одном уровне с обрешёткой, заполняя им промежутки между направляющими. Поэтому для вентиляции здесь не остаётся места.

Но это не является проблемой – каркас с утеплением закрывается паропроницаемой плёнкой. Затем к обрешётке прикручиваются дистанционные рейки толщиной 25-30 мм, создавая пространство для естественной циркуляции воздуха.

Угол из досок

Рекомендация. Для удобства установки угловых профилей для любого каркаса можно сделать угол из досок – он послужит хорошим основанием для крепления.
