Обрешетка под мягкую черепицу

Шаг обрешетки под мягкую кровлю

Обрешетка под мягкую кровлю – это специальный элемент конструкции, служащий для крепления кровельных материалов к основным элементам крыши. Технологически она является рядом досок, которые крепятся к стропильной системе. В зависимости от типа крыши и кровельных материалов, она может быть двух типов :

• сплошная – для мягких кровельных материалов;
• разреженная – для шифера, металлочерепицы и других твердых покрытий.

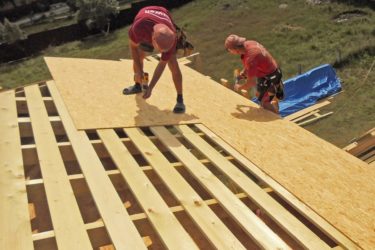

Обрешетка крыши под мягкую кровлю выполняется в два слоя :

1. Разреженный, который выполняется из досок.
2. Сплошной, выполняется из древесностружечной плиты (OSB) или влагостойкой фанеры.

Стоит отметить, что сплошная обрешетка дополнительно выполняет функции теплоизоляции и звукоизоляции.

Основные правила выполнения обрешетки

Обрешетка под мягкую кровлю выполняется с соблюдением следующих правил :

• если угол ската крыши находится в диапазоне от 5 до 10°, тогда она выполняется в виде сплошного настила из влагостойкой фанеры или досок;
• если угол наклона крыши находится в диапазоне от 10 до 15°, тогда она выполняется с применением бруса 45×50 миллиметров, влагостойкой фанеры и направлением параллельным карнизу с шагом 45 сантиметров;
• при величине угла уклона более 15° в конструкции обрешетки применяют брус 45×50 миллиметров, но с шагом 600 миллиметров;
• в зоне крепления ендовы и конька применяют монтаж дополнительного бруса.

Самым лучшим вариантом для обустройства обрешетки мягкой кровли принято считать калиброванные доски. Это связано с тем, что при использовании разных по толщине досок, трудно добиться ровной поверхности на стыке и обрешетка в данном случае получится ступенчатой. Уже проверено многолетним опытом эксплуатации, что в местах с неровной поверхностью обрешетки срок службы мягкой кровли заметно меньше. Ступенчатый перепад уровня досок по высоте является недопустимым, поэтому при обустройстве кровли применяют качественные строительные материалы и тщательно подгоняют их стыки.

Рекомендуется для досок использовать хвойные породы деревьев, которые имеют низкую стоимость и отменные эксплуатационные характеристики.

Шаг обрешетки под мягкую кровлю составляет не более 100 миллиметров, что обусловлено эксплуатационными характеристиками кровельных материалов. Сплошной слой выполняется из калиброванной обрезной доски, влагостойкой фанеры или древесностружечной плиты (OSB). Сплошной слой должен прочно крепиться к доскам, иметь влажность не более 20%. Прочность обрешетки должна соответствовать нагрузкам, которые она должна воспринимать от следующих воздействий :

• нагрузки от снежного покрова;
• нагрузки от кровельных материалов.

В зависимости от этих факторов рассчитываются наиболее оптимальные параметры конструкции крыши. Например, при шаге стропил 500 миллиметров для строительства обрешетки используется доска с толщиной 20 миллиметров или влагостойкой фанеры толщиной 10 миллиметров. При шаге стропил 1200 миллиметров используют доски толщиной 30 миллиметров или влагостойкую фанеру толщиной 20 миллиметров.

Мягкая кровля очень устойчива к грибкам и плесени, но этого нельзя сказать о древесине, из которой изготавливается обрешетка. По этой причине особое внимание уделяется предварительной антисептической обработке всех деревянных конструкций.

Установка капельника

Одним из важных элементов обрешетки для мягкой кровли является капельник, который защищает карнизы от негативного влияния влаги. Так как именно на карнизах влага способствует гниению деревянных элементов конструкции и их разрушению. В зависимости от угла наклона скатов крыши капельник может иметь изгиб от 100 до 130°.

Крепление капельника производят на самом краю крыши, ему придают строгое вертикальное направление вниз, что обеспечивает стекание воды непосредственно в водосточный желоб. Помимо защитных функций капельник создает эстетичный внешний вид кровли и способствует увеличению её срока службы.

Основными особенностями капельника являются :

• материалом для его изготовления служит оцинкованная сталь со слоем специального покрытия, увеличивающая антикоррозионные свойства капельника;
• цвет капельника должен соответствовать цвету крыши, чтобы не портить эстетический вид;
• установку капельника производят по всему периметру здания, что дает возможность полностью защитить кровлю и фасад от вредного влияния воды;
• помимо влагозащитных свойств капельники придают кровле дополнительную защиту от ветра.

Технология монтажа капельника

При монтаже капельника придерживаются следующих основных правил :

• его основание крепится к обрешетке, а нижний край направляют на водосточный желоб;
• крепление капельников между собой производят внахлест;
• для защиты краев обрешетки дополнительно устанавливают фронтовые планки;
• после этого выполняют установку ковра, края которого обрабатывают мастикой, что позволяет улучшить сцепление с поверхностью крыши;
• сверху капельника производят монтаж мягкой кровли.

Обобщенные выводы

Обобщая все вышесказанное, устройство обрешетки под мягкую кровлю выполняется по следующим правилам :

1. Обрешетка выполняется в два слоя, которые образуют единое сплошное покрытие.
2. Сплошной настил должен быть абсолютно ровным и гладким.
3. Все изгибы и острые углы в конструкции обрешетки следует удалить, чтобы избежать трения и перегибов мягкого кровельного материала.
4. Оптимальная ширина обрезной доски для изготовления обрешетки составляет 14 сантиметров.
5. Укладка досок производится лотком вверх, что позволяет избежать стекания воды в подкровельное пространство.
6. Концы торцевых досок следует тщательно закруглить – это поможет избежать резких перегибов материала.
7. Все деревянные конструктивные элементы обрешетки должны быть обработаны антисептическим составом.
8. Шаг обрешётки под мягкую кровлю зависит от максимальной силы ветра на определенной местности и угла наклона крыши. Чем больше сила ветра, тем меньше шаг обрешетки, и наоборот.
9. Между плитами влагостойкой фанеры или древесностружечной плиты (OSB), которые составляют сплошной слой, следует оставлять зазор в 1 сантиметр. Он необходим в случае разбухания данных материалов от попадания влаги.
10. Для защиты деревянных элементов обрешетки от влияния атмосферных осадков необходимо обязательно выполнять установку капельника.

Похожие новости

Источник: http://stroykrishu.ru/shag-obreshetki-pod-myagkuyu-krovlyu.html

Устройство и возведении обрешетки для гибкой черепицы

Мягкая кровля идеально приспосабливается к любым геометрическим особенностям кровли. Такое покрытие для крыш популярно и востребовано благодаря значительному количеству достоинств, а кроме того мягкая кровля весьма доступна по цене. Чтобы получить качественное и долговечное покрытие с использованием мягкой кровли, необходимо выполнить ряд обязательных условий, основными из которых являются грамотное устройство каркаса, обрешётки и кровельного пирога, а также соблюдение поэтапной технологии всех монтажных работ.

Устройство каркаса и кровельного пирога

Монтаж любого основания начинается с устройства каркасной конструкции. Особенности мягкого кровельного покрытия требуют выполнения качественного кровельного пирога, основу которого составляет утеплитель.

Несмотря на большое количество вариантов выполнения теплоизоляции, наиболее удачным является размещение утеплителя между стропильной системой. Стандартные размеры теплоизолирующих плит составляют шестьдесят сантиметров. Исходя из этих показателей и должен выполняться каркас стропильной конструкции.

Структура кровельного пирога теплой крыши

После утепления крыши необходимо выполнить укладку пароизоляции с внутренней стороны помещения, после чего допускается закрыть пароизолирующую плёнку досками. Далее этот каркас может быть использован для выполнения внутренней отделки и зашит ГВЛ, вагонкой или любым другим материалом.

Все последующие работы по обустройству кровельного пирога выполняются с внешней стороны крыши. На следующем этапе необходимо уложить гидроизоляционный слой и закрепить его посредством брусов с сечением 5 x 5 сантиметров.

В заключение укладывается обрешётка из фанеры или качественной доски с показателем влажности на уровне 20%.

Требования к обрешётке

Чтобы выполнить качественный обрешеточный настил под мягкую кровлю рекомендуется использовать специальную влагостойкую фанеру или OSP, обрезные доски из хвойной древесины и оцинкованные гвозди для крепления.

Устройство сплошной обрешетки для мягкой кровли

На первом этапе монтажных работ следует обустроить первый, рабочий слой основания, посредством крепления брусков на несущую конструкцию. От качества этого слоя зависит долговечность и надёжность всего покрытия.

Торцевые участки необходимо максимально ровно закруглить, чтобы получился плавный переход под кровельный материал. Все обрешёточные бруски необходимо устанавливать строго горизонтально.

Для финишного слоя основания целесообразно использовать кровельную фанеру, которую рекомендуется предварительно обработать посредством специальных антисептического и гидроизолирующего составов.

В зависимости от вида кровельного материала может потребоваться укладка слоя гидроизоляции.

Основные требования к используемому материалу:

• ширина качественной обрезной доски должна составлять не менее четырнадцати сантиметров;

• деревянные бруски должны иметь влажность на уровне двадцати процентов, а габаритные размеры этого пиломатериала изменяются в процессе выполнения обрешёточного основания;

• вместо диффузной плёнки можно использовать подкровельную;

• не следует забывать о кровельных прогонах, которые повышают надёжность конструкции.

Технология монтажа

Таблица расчета параметров обрешетки

Для получения сплошного покрытия, деревянная основа монтируется двумя слоями. Подобное покрытие должно быть лишено острых углов и заломов, что минимизирует перегибы и трения мягкого кровельного покрытия.

Чтобы выполнить правильное устройство кровли пиломатериал располагается лотками вверх, что позволяет просачивающейся влаге стекать вниз, а не через стыки в подкровельное пространство.

Стандартный шаг обрешётки под мягкую кровлю зависит от нескольких факторов, основополагающими из которых являются кровельный уклон, сила ветров и степень парусности кровельного материала. Как правило он равен 40-60 см.

Укладка основания под гибкую черепицу

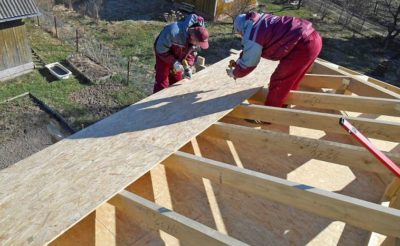

Фанера и ОСП является оптимальным материалом для обрешётки под гибкую черепицу. Она обладает многослойностью, влагостойкостью и гибкостью, что обеспечивает высокий уровень функциональности и долгий эксплуатационный срок.

Наиболее целесообразно использовать фанеру ФСФ из хвойной древесины с обработкой огнеупорными и антисептическими составами.

Особенности выполнения сплошного основания под гибкую черепицу:

• для укладки применяются листы средней величины, продольная часть которых должна быть уложена параллельно коньку;

• следует использовать метод укладки «вразбежку» не только для листовой фанеры, но и брусков контробрешетки;

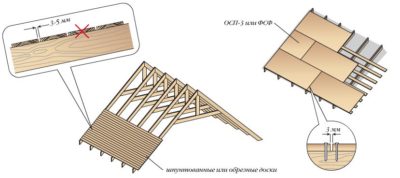

• между листами фанеры требуется выполнять зазоры с шириной в два-три миллиметра, которые скомпенсируют разбухание материала в случае намокания или температурных перепадов;

• для закрепления фанерных листов на брусья используются саморезы или ершённые гвозди, шляпки который необходимо утопить полностью;

• шаг для крепежей составляет не более пятнадцати сантиметров.

Подробнее о монтаже мягкой кровли узнаете из видео.

Подводим итоги

• под мягкую кровлю необходимо выполнять два слоя основания;

• следует добиваться получения абсолютно гладкого и ровного финишного слоя сплошной обрешётки;

• оптимальный показатель толщины листовой фанеры должен составлять двенадцать миллиметров при шаге брусов в контробрешётке 60 см, девять миллиметров при брусовом шаге менее 60 см и восемнадцать миллиметров если шаг обрешётки превышает 90 см.;

• на установленную сплошную обрешётку монтируется подкладочный ковёр, а затем покрытие из гибкой черепицы.

Источник: https://netosadkam.ru/ustrojstvo-kryshi/obreshetka/myagkaya-krovlya.html

Как правильно устанавливается обрешетка под мягкую черепицу?

Надежность крыше, покрытой  мягкой черепицей, обеспечивает правильная конструкция основания обрешетки. Конечно, не секрет, что она должна быть сплошной, влагостойкой, ровной, несгибаемой, иметь поверхность, лишенную зазубрин и сколов. Но практика показывает, что правильно выбранного материала для каркаса недостаточно, необходимо также владеть тонкостями технологии монтажа, знать, как правильно крепить обрешетку.

Обрешетка под мягкую черепицу: варианты устройства ↑

Основных технологий монтажа обрешетки существует несколько. Самой простой из них является сплошная обрешетка под битумную черепицу, которую укладывают прямо на стропила. Эта технология из-за ее недостаточной эффективности применяется не так часто. Значительно больше распространен способ, при котором сначала под углом или параллельно коньку на стропила закрепляют брусья или доски, после чего устанавливают на них фанеру или OSB.

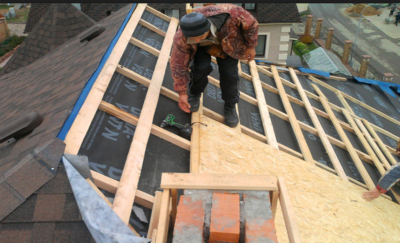

По другой методике ее крепят на брусья контробрешетки, которые зафиксированы на стропилах,  параллельно последним.  Благодаря такой основе под сплошную обрешетку формируется вентиляционный зазор, начинающийся от карниза. Воздух, «обогатившийся» влагой, через конек выводится наружу. Это дает возможность поддержать оптимальную влажность покрытия обрешетки и других элементов крыши из дерева и уберечь их от загнивания и других повреждений. Конфигурация подобного рода также дает возможность установки слоя утеплителя и супердиффузионной мембраны, укладываемой на стропила.

Есть еще один существенный момент, если обрешетка под гибкую черепицу будет установлена с погрешностями, то производитель кровельного материала, несмотря на изъяны поверхности кровли, вправе отказаться от выполнения гарантийных обязательств.

Какой материал выбрать ↑

Кровельная фанера
Водостойкая фанера – один из самых распространенных материалов для сплошной обрешетки. Она – влагостойкая и гибкая. К этим характеристикам стоит добавить также многослойность покрытия, чтобы понять чем обусловлены высокие функциональные качества такой обрешетки и долгий срок ее службы.

Оптимальным типом фанеры, который используют для сооружения обрешетки, считается фанера ФСФ. Она –

• изготовлена из хвойных деревьев;
• имеет высокую прочность, в том числе и на изгиб;
• влагостойкая;
• устойчива к агрессивным средам;
• имеет относительно небольшой вес;
• благодаря обработке специальными составами, обладает достаточно хорошими огнеупорными и антисептическими свойствами.

Плиты OSB-3
По структуре плит OSB принципиально отличается от фанеры или ДСП. Компьютеризация технологического процесса прессования максимально снижает разнотолщинность ОСП, поэтому обрешетка под битумную черепицу из этих плит очень эффективна. Они –

• влагостойкие;
• не деформируются, не коробится от влаги;
• достаточно стойки к снеговым и ветровым нагрузкам;
• имеют малый вес;
• образуют гладкую, идеально ровную поверхность.

Для установки каркаса под мягкую кровлю используют также отсортированные по толщине шпунтованные или обрезные доски из хвойных деревьев, влажность которых не превышает 20%.

Обрешетка для гибкой черепицы: грамотная установка ↑

При ее устройстве необходимо полностью исключить вероятность возникновения острых изломов и углов, иначе не избежать излишнего перегиба и трения кровельного материала.

В обязательном порядке проводится подгонка материалов, которые используются при устройстве обрешетки под мягкую черепицу – ее все линии необходимо максимально сгладить и сдать «мягкими».

При использовании обрезной доски шаг обрешетки под гибкую черепицу должен равняться 3–5 мм. Укладывают доски с учетом направления фрагментов годовых колец. Они должны быть направлены выпуклостями вверх. Почему это так важно? Если ее «поведет», то доска начнет разгибаться и, заполнив промежуток между решетинами, окажет на кровлю минимальное воздействие. В противном случае выгибание пройдет «горбом», что полностью изуродует поверхность кровли.

В качестве дополнительной меры, крепеж влажной доски лучше осуществлять двумя саморезами с каждой стороны.

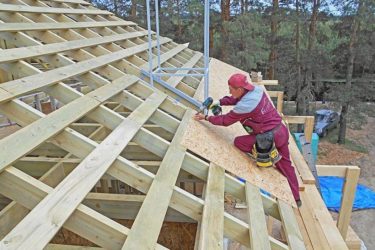

Укладку фанеры производят продольной стороной параллельно коньку.

Очень важно, чтобы стыковочные швы не стали продолжением друг друга.

Фанерные листы поэтому рекомендуется укладывать «вразбежку». Расстояние между соседними листами должно составлять примерно 2 мм. Это позволить избежать вспучивания листов при наборе влаги.

При монтаже в холодное время года зазор между плитами OSB-3, как и листами фанеры необходимо оставить минимум в 3 мм, чтобы компенсировать линейное расширение в теплое.

Крепеж листов фанеры выполняют при помощи ершенных гвоздей или саморезов. Шляпки крепежных элементов при этом полностью утапливают, чтобы защитить верхнее покрытие от повреждения. Крепление производят ориентировочно с шагом 15 см с обязательным закреплением краев листов.

Толщина фанерных листов должна соответствовать шагу стропил, обрешетки или контробрешетки:

На установленную сплошную обрешетка обязательно настилают подкладочный ковер, и только потом гибкую черепицу.

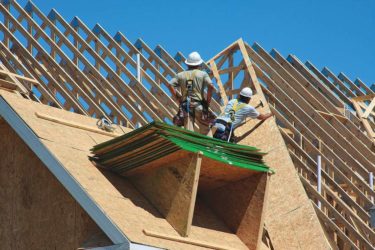

Монтаж листов ОСП-3 также выполняют в шахматном порядке, с разбежкой швов, и крепят при помощи спиральных гвоздей (длина 5,1 см), кольцевых гвоздей  (4,5 – 7,5 см) или саморезов. Их прибивают на стропильных ногах или контробрешетке с шагом 30 см, в местах же соединения плит, соответственно, – 15 см на расстоянии от их краев не менее 10 мм.

Плиты укладывают самое меньшее на двух опорах, причем их соединение должно также прийтись на опоры.

© 2019 stylekrov.ru

Источник: http://stylekrov.ru/obreshetka-pod-myagkuyu-cherepicu.html

Обрешетка под мягкую кровлю: особенности устройства + основные требования и нюансы монтажа

Устройство кровли битумной черепицей предпочитает подавляющее большинство домовладельцев, что обусловлено не только ее безупречными декоративными свойствами, но и идеальными техническими характеристиками.

Как ни крути, но из разнообразия материала для кровли, предлагаемого массово на рынке, мягкая кровля считается одной из лучших. Она устойчиво реагирует на природные катаклизмы, отлично противостоит агрессивным механическим и другим воздействиям, отличается особой степенью прочности и надежности.

Кроме того, данный материал более совершенен и в плане монтажа. Обрешетка под мягкую кровлю выполняется достаточно просто и не требует больших трудозатрат.

-инструкция по монтажу мягкой черепицы на сплошную обрешетку ↑

Обрешетка – совокупность брусьев и досок, уложенных перпендикулярно стропильным лагам. Она является основанием для крепления покрытия для кровли, принимает участие в усилении пространственной структуры крыши.

Обрешетка состоит из брусьев и досок, уложенных параллельно кровельному коньку

Основные требования, которым должен отвечать настил обрешетки:

• обладать прочностью, соответствующей весу покрытия для благоустройства крыши;
• быть надежным и выносливым;
• устойчиво реагировать на любые воздействия, как природные, так и механические;
• не прогибаться под тяжестью человека, снега и другого воздействия;
• не содержать бугорков, торчащих гвоздей, трещин шире шести миллиметров и провесов;
• быть правильно уложенным, в соответствии с правилами и стандартами.

Важно знать: перед тем как уложить доски параллельно коньку, желательно на стропила через каждые 5-10 сантиметров произвести монтаж брусков, поверх которых настелить тес сплошным слоем от конька к свесу, вдоль спуска.

Различают несколько видов обрешеток. Под мягкую кровлю безупречно подходит сплошная. При ее устройстве шаг между брусьями не должен превышать одного сантиметра.

Особенности устройства обрешетки под мягкую кровлю ↑

Обрешетка под мягкую кровлю представляет собой надежное и выносливое покрытие, беспрерывный настил из древесины, выполненный в два слоя. Она должна быть выносливой, надежной, практичной и максимально ровной.

Обрешетка под мягкую кровлю должна быть не только надежной, но и идеально ровной

При ее устройстве не допускаются острые изломы и углы, в противном случае излишний перегиб и трение кровельного материала неизбежны. Подгонка материалов, используемых для устройства обрешетки под черепицу, обязательна. Все ее линии должны быть максимально сглаженными и «мягкими».

Материалы для устройства обрешетки ↑

Обрешетка под битумную черепицу возводится из следующих материалов:

• обрезной калиброванной струганной доски шириной в 140 миллиметров: она должна быть качественной, прочной и надежной, желательно ее подготовку выполнять заранее;
• деревянных брусков, влажность которых не должна превышать двадцать процентов сухого веса, их размеры меняются с каждым последующим шагом обрешетки;
• подкровельной или диффузной пленки, улучшающей тепло- и гидроизоляцию кровли;
• кровельных прогонов, укрепляющих крышу и делающих ее намного устойчивее и надежнее;
• фанеры, по которой настилаются доски с целью устройства идеально ровного и гладкого, без щелей и проемов слоя обрешетки.

Важно: для устройства обрешетки необходимо использовать исключительно высококачественные материалы, отвечающие стандартам качества и характеризующиеся подходящими параметрами, в противном случае в надежности и долговечности возведенной кровли придется сомневаться.

Для устройства обрешетки под мягкую кровлю подойдут только качественные строительные материалы

Требования к обрешетке под мягкую кровлю ↑

Обрешетка под битумную черепицу должна монтироваться специалистами и отвечать следующим обязательным параметрам:

• не содержать выпуклостей и ступеней, быть идеально ровной;
• иметь безупречно подогнанные стыки;
• выдерживать вес человека, кровельного материала и другого воздействия;
• устраиваться исключительно из высококачественных правильно подобранных по размеру калиброванных полуобрезных или необразных деревянных досок.

Важно помнить: Чем ровнее будет выполнен настил обрешетки, тем плотнее ляжет кровельное покрытие.

Обрешетка под битумную металлочерепицу должна отвечать определенным требованиям

Нюансы, которые следует учесть при монтаже конструкции ↑

Очень важным моментом, который необходимо в обязательном порядке учитывать при организации обрешетки под мягкую кровлю, является состояние используемых досок. При хранении они часто коробятся, как результат – образовавшиеся на их поверхности желоба и выпуклости. Чтобы кровля была выполнена правильно, необходимо на обрешетку укладывать доски лотком наружу. Это позволит влаге, попавшей через покрытие на кровлю, стекать по лотку вниз. Если данную особенность не принять во внимание, вода по стыкам кровли будет попадать в подкровельный слой, что впоследствии приведет к порче используемых материалов.

Второй важнейший нюанс устройства обрешетки – монтаж сплошного финишного слоя. Лобовые доски, используемые для его организации, должны быть обязательно закруглены в торцах. Это позволит создать плавные перегибы битумной черепицы без лишних изломов.

Этапы устройства обрешетки ↑

Монтаж обрешетки выполняется таким образом:

1. к несущей конструкции крыши прикрепляются деревянные бруски обрешетки по направлению снизу вверх;
2. прибивается сразу за карнизной доской нижняя обрешетина, фиксирующая первый ряд листов битумной черепицы;
3.  настилается горизонтально кровельному коньку подкровельная лента, в первую очередь – полоса у карниза, затем – следующие полосы с нахлестом до самого конька крыши. Фиксация данного материала выполняется между брусками контрообрешетки и стропилом для того, чтобы обеспечить нормальный вентиляционный зазор;
4. фиксируется в области карниза к грани стропил первый брусок обрешетки под мягкую кровлю;
5. устанавливается второй брусок на расстоянии 300-350 миллиметров от нижнего края первого бруска;
6. монтируются следующие бруски, придерживаясь шага в 370 миллиметров. Последний брусок крепится непосредственно к доске конька гвоздями 200 миллиметров, если его расстояние не превышает 370 миллиметров.

Важно помнить: все бруски обрешетки должны быть установлены в горизонтальном положении. Добиться предельной точности соединения, обеспечить прочность и надежность крепления мягкой кровли можно при условии, если расстояние от нижних граней брусков будет четко соблюдено.

Желательно монтаж конструкции выполнять при поддержке профессионалов

Самостоятельными усилиями устройство обрешетки мягкой кровли выполнять не рекомендуется, лучше доверить работу профессионалам, разбирающимся в подобных вопросах. В противном случае последствия могут стать плачевными.

Источник: http://goodkrovlya.com/montazh/obreshetka/obreshetka-pod-myagkuyu-krovlyu.html

Обрешетка под мягкую кровлю своими руками

Возведение крыши

Подписаться

Твинуть

Законтачить

статьи

Одним из самых популярных у российского потребителя кровельных материалов является гибкая черепица. К ее преимуществам можно отнести, к примеру, легкий вес и невысокую цену. Разумеется, для того, чтобы устроить долговечное качественное покрытие, монтировать на крышу ее следует правильно. В этой статье подробно разберемся с тем, как сделать надежную обрешетку под такую мягкую кровлю.

Из чего делается обрешетка?

Для сборки основания под гибкую черепицу используются самые разные материалы. О том, какие именно, а также о том, какими достоинствами и недостатками они отличаются, вы можете узнать из таблицы.

Материал	Преимущества	Недостатки
Плита ОСБ	Легкий вес, прочность, невысокая стоимость	Паронепроницаемость, сомнительная экологическая чистота
Фанера	Хорошая сопротивляемость деформациям, влагостойкость	Выделяет вредные вещества, горючесть
Доска обрезная	Простота в монтаже, экологическая чистота	Горючесть, неустойчивость к влаге, склонность к деформациям и гниению

Параметры материала при этом должны быть такими:

Материал	Толщина при шаге между стропилами
Доска	20мм — 30мм
ОСБ	10мм — 20мм

Важно: Материал для обрешетки можно выбрать любой. Однако при покупке важно обратить внимание на уровень его влажности. Максимально допустимый показатель – 20%.

Разновидности обрешеток

Под мягкую кровлю должно быть устроено либо сплошное основание, либо с небольшим шагом между элементами. (5-10см). При этом могут использоваться такие способы монтажа материала:

1. — Набивкой прямо на стропила. Этот метод на данный момент используется очень редко. Дело в том, что он не обеспечивает достаточного уровня надежности кровли.
2. — Набивкой на брусья, проложенные перпендикулярно стропилам.
3. — Набивкой на брусья, закрепленные по стропилам, то есть вдоль ската кровли.

Два последних способа позволяют устроить под обрешеткой вентиляционный слой.

Как подготовить материал

Paste a VALID AdSense code in Ads Elite Plugin options before activating it

Перед установкой обрешетки под мягкую кровлю все деревянные элементы следует обработать противогнилостными средствами. При установке ее своими руками часто используется обрезная доска. Поверхность этого материала обязательно следует проверить на гладкость. Мягкая черепица, к сожалению, не отличается слишком большой прочностью. Поэтому любая неровность или зазубрина может привести к ее перетиранию или разрыву.

Монтаж обрешетки

Собирается обрешетка под мягкую кровлю так:

• Между стропилами натягивается гидроизоляционная пленка. Крепят ее горизонтально, прибивая брускам одинаковой толщины.
• На бруски фиксируют первый слой обрешетки из досок шириной 15см. При укладке нужно отслеживать ровность крепления всех элементов. Обрешетка под такую кровлю должна быть идеально подогнанной в верхней плоскости. Шаг между элементами – 50см.
• Далее набивается второй слой обрешетки из листов фанеры среднего размера. Укладывать листы нужно длинной стороной вдоль карниза. Монтаж производят «вразбежку» на саморезы. Между листами обязательно нужно делать зазор в 2мм. Шаг крепления – 15см по каждой обрешетине первого слоя. Обшивку начинают снизу — от карниза. Проложив один ряд, приступают к монтажу второго и т. д.
• Толщину листов фанеры выбирают в зависимости от шага первого слоя обрешетки. Если он меньше 60см, можно взять материал в 9мм, от 60см – 12мм и от 90см – 18мм.

Совет: Для устройства сплошной обрешетки крыши под мягкую кровлю лучше всего подойдет фанера ФСФ из хвойной породы древесины. Этот материал отличается влагостойкостью, прочностью на изгиб и небольшим весом.

Монтаж прокладочного ковра

Как сделать обрешетку под мягкую кровлю вы теперь знаете. На скатах менее 20гр далее нужно будет смонтировать подкладочный ковер. При этом кровля покрывается им полностью. На более крутых крышах таким образом дополнительно гидроизолируют только конек, свесы, ендовы и места прилегания к трубе.

Монтируют прокладочный ковер снизу вверх с горизонтальным расположением полос. Крепление выполняется на гвозди с шагом в 20см. Нахлесты проклеивают битумной мастикой. После того как ковер будет закреплен, монтаж обрешетки можно считать оконченным. Далее приступают собственно к обшивке кровли гибкой черепицей.

по теме:

Обрешетка под мягкую черепицу — На обе руки мастер

Битумная черепица – современный, практичный кровельный материал, который изготавливается из стекловолокна, пропитанного модифицированным битумом.

Он обладает небольшим весом, эстетичным внешним видом, устойчивостью к факторам внешней среды и воздействию грибков или прочих микроорганизмов.

Особенность этого покрытия для крыши в том, что оно не имеет жесткой формы, поэтому для его монтажа необходимо прочное основание.

Обрешетка под мягкую кровлю – важный элемент конструкции крыши, от которого зависит долговечность и надежность материала. В этой статье мы расскажем, как правильно подготовить основание для настила битумной черепицы.

статьи

• 1 Виды
• 2 Конструкция
• 3 Требования
• 4 -инструкция

Виды

Обрешеткой называют основание, на которое настилают кровельное покрытие, состоящее из деревянных брусков или фанеры.

Ее приколачивают с помощью гвоздей к стропильным ногам каркаса для обеспечения прочности и равномерного распределения веса мягкой кровли.

Битумная черепица – легкий материал, 1 квадратный метр которого весит до 13 кг, однако оно нуждается в надежном основании, так как не держит форму самостоятельно. Различают 2 вида конструкции обрешетки:

• Разреженная. Разреженную обрешетку изготавливают из деревянных брусков толщиной 3-4 см или досок. Расстояние между этими брусками называют шагом, для монтажа мягкой кровли оно не должно превышать 50 см.
• Сплошная. Сплошная обрешетка изготавливается из листов влагостойкой фанеры или древесностружечной плиты. Она служит прекрасным основанием для настила битумной черепицы, благодаря ровной, гладкой поверхности.

Кровельный пирог под битумную черепицу

Важно! Рекомендуется для изготовления обрешетки под гибкую черепицу применять древесину хвойных пород, высушенную до влажности 20 процентов. Такой материал более устойчив к влаге, деятельности грибка и гнили, что продлевает срок службы конструкции.

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля.

Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание.

Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки.

Конструкция мягкой кровли

Требования

Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения.

Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить.

Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:

• Снеговую нагрузку в зоне, где ведется строительство. При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить.
• Вес кровельного материала. Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2.
• Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.

Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице.

Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.

Материалы для изготовления сплошной обрешетки

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/myagkaya-krovlya/obreshetka-pod-myagkuyu-krovlyu.html

Как правильно выбрать шаг обрешетки и стропильной системы под мягкую кровлю

В последнее время наравне со стандартными кровельными материалами стала применяться гибкая кровля.

Она изготавливается из трех составных элементов: холста из стекловолокна или целлюлозы, являющегося основой мягкой черепицы.

Вторым компонентом идет заливка из модифицированного битума, выполняющей роль связующего элемента.

И наконец, третий — каменный гранулят, представляющего собой песчаную посыпку, окрашенную в различные оттенки. Он ограничивает влияние ультрафиолета и осадков на нижележащие элементы.

Рекомендуем так же прочитать статью о мягкой кровле фирмы Технониколь.

Преимущества использования гибкой черепицы:

• Водонепроницаемость;
• Элементы полностью устойчивы к биологическому воздействию (мха, грибков, лишайника и т.д.);
• Стойкость цвета кровли;
• Имеет малый вес, что значительно упрощает процесс монтажа и транспортировки. Благодаря этому качеству не потребуется дополнительно усилять нижележащие конструкции;
• Укладка элементов ведется таким образом, что процент отходов сводится к минимуму;
• Гибкость элементов позволяет кровле адаптироваться к возникающим в течение эксплуатации деформациям и неровностям;
• Проста в уходе и ремонте.

Технические характеристики черепицы вы можете узнать по ссылке.

Обрешетка под мягкую кровлю

Устройство кровли всегда предполагает создание дополнительной решетчатой конструкции, на которую производится дальнейшая укладка и закрепление деталей.

Она изготавливается из досок и брусьев, расположенных по отношению к стропилам под прямым углом.

В зависимости от того, под какой кровельный материал настилается обрешетка, можно выделить несколько ее видов:

• Сплошной шаг обрешетки под мягкую кровлю, зазор между соседними элементами составляет не более 1 см. Она используется для кровли из гибких материалов.
• Разреженная обрешетка, элементы которой расположены на большем расстоянии. Используется для жесткой кровли. Чаще всего изготавливается из досок.

Обрешетку под гибкую черепицу можно подразделить на:

• Однослойную, элементами которой являются только дощатые или брусчатые элементы, уложенные перпендикулярно стропильным ногам;
• Двухслойную, имеющую более сложную конструкцию. Она состоит из основы, устройство которой аналогично однослойной обрешетке, а также верхнего настилающего слоя из ориентированно-стружечной плиты, фанеры, теса или шпунтованных досок. Элементы верхнего слоя должны располагаться на минимальном расстоянии друг от друга, перпендикулярно нижележащему каркасу или под углом в 45 градусов, создавая при этом сплошную конструкцию. Двухслойная обрешетка используется для мягкой кровли, а также для крыши с большим стропильным шагом.

Строение обрешетки под гибкую черепицу

Требования к конструкции обрешетки под битумную черепицу:

• Достаточная прочность на изгиб, позволяющая элементам выдерживать постоянные нагрузки от веса покрытия, а также снеговые и ветровые воздействия;
• Устойчивость к механическим воздействиям;
• Детали должны быть однородными, без сучков, бугров и трещин, превышающих 6 мм;
• Доски и листовые материалы должны быть прямолинейными и не иметь провесов.

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной.

Рассмотрим подробно установку элементов каждого из этих вариантов.

На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

• 27 мм – для шага стропил в 1,5м;
• 21 мм – для шага стропил в 1,2м;
• 18 мм – для шага стропил в 0,9м;
• 12 мм – для шага стропил в 0,6м;
• 9мм – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм).

Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться.

Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

Источник: https://4handsmaster.com/obreshetka-pod-myagkuyu-cherepitsu/
