Инструкция по монтажу сотового поликарбоната
При устройстве покрытия из сотового поликарбоната необходимо учесть:
- стандартные размеры панелей и их экономичный раскрой.
- воздействие ветровых и снеговых нагрузок.
- термическое расширение панелей.
- допустимые радиусы изгиба панелей для арочных конструкций.
- необходимость комплектации панелей монтажными элементами (соединительные и торцевые профили, самоклеящиеся ленты, саморезы, термошайбы).
Стандартная ширина панелей — 2100 мм. Длина панелей может быть 3000, 6000 или 12000 мм. Ребра жесткости расположены по длине панели. Края панелей по их длинной стороне должны располагаться на несущих опорах каркаса. Поэтому продольные опоры устанавливаются с шагом 1050 мм или 700 мм (+ зазор на расстояние между панелями). Для соединения панелей между собой с одновременным креплением их к продольным опорам каркаса необходимо использовать специальные соединительные профили. У поперечной обрешетке панели следует крепить саморезами, снабженными термошайбами.
В принципе, можно монтировать панель целиком, но практика показывает, что гармоничнее и надежнее конструкции из панелей шириной 1050 и 700 мм. При их монтаже используется меньшее количество термошайб, а иногда можно и вовсе обойтись без точечного крепления.
Правильный выбор шага продольных опор и поперечной обрешетки — самое важное условие надежности конструкции из сотового поликарбоната.
2. Нейтрализация термического расширения
При изменении температуры окружающее среды панели сотового поликарбоната подвержены температурной деформации. Рассчитать и учесть при проектировании и сборке конструкции степень изменения линейных размеров монтируемых панелей совсем несложно, но абсолютно необходимо, чтобы в смонтированном виде панели могли сжиматься-расширяться на требуемую им величину без нанесения какого-либо ущерба вашей конструкции.
Изменение длины (ширины) листа считается по формуле: ∆L = L x ∆T x Kr где L — длина (ширина) панели (м) ∆T — изменение температуры (°C) Kr = 0,065 мм/ °См — коэффициент линейного температурного расширения сотового поликарбоната.
Например, при сезонном изменении температур от -40 до +40°C каждый метр панели будет претерпевать изменение на ∆L = 1x80x0,065 = 5,2мм.
При этом следует учесть, что цветные панели нагреваются на 10-15°C больше, чем прозрачные и белые. ∆L для панелей «бронза» может достигать 6 мм на каждый метр их длины и ширины. В районах с менее суровыми климатическими условиями изменение линейных размеров панелей будет, конечно, существенно ниже.
Необходимо оставлять термические зазоры при соединении и креплении панелей между собой в плоскости, а также в угловых и коньковых соединениях, используя для монтажа специальные соединительные, угловых и коньковые профили. При точечном креплении панелей к каркасу конструкции желательно использовать саморезы со специальными термошайбами, а отверстия в панелях необходимо делать несколько больше (см. раздел «Точечное крепление панелей»)
Нельзя монтировать конструкции на улице без учета термической деформации панелей. Это может привести к их короблению летом и повреждению вплоть до разрыва зимой.
3. Рекомендуемая обрешетка для Кровли двускатного типа
|
| Длина листа или расстояние между двумя опорами (L, мм) для листов различной ширины (Н, мм) и нагрузки (кг/м2). |
| Нагрузка, кг/м2 | Расстояние между стропилами Н, мм | Толщина листа, мм | |||||
| 6 | 8 | 10 | 16 | 25 | 32 | ||
| 150 кг/м2 | 700 10502100 | 1300 800400 | 1600 1100550 | 1800 1200600 | 6000 25001250 | 6000 45002250 | 6000 50002500 |
| 175 кг/м2 | 700 10502100 | 800 — | 1300 800400 | 1600 1100550 | 5000 20001000 | 6000 35001750 | 6000 40002000 |
| 200 кг/м2 | 700 10502100 | — — | 800 — | 1300 800400 | 5000 1800900 | 6000 30001500 | 6000 35001750 |
4. Рекомендуемая обрешетка для кровли Арочного типа
| Данная таблица поможет Вам определить расстояние между стропилами (Н, мм), исходя из действующей нагрузки, радиуса изгибания (R, мм) и толщины листа (мм). |
| Толщина листа, мм | 6 мм | R, мм нагрузка, кг/м2 | 900 Rmin | 1000 | 1100 | 1200 | 1300 | 1500 | 1700 | 1800 |
| 607590120 | 1500 1300 12001050 | 1400 1200 11001050 | 1400 1100 1050900 | 1300 1100 1050800 | 1200 1050 900700 | 1200 900 700500 | 800 500 — | 800 500 — | ||
| 8 мм | R, мм нагрузка, кг/м2 | 1200 Rmin | 1400 | 1500 | 1700 | 2000 | 2300 | 2500 | 2700 | |
| 607590120 | 2000 1800 17001100 | 2000 1500 15001050 | 1800 1400 12001050 | 1700 1200 1100900 | 1400 1200 1050600 | 1100 1050 800500 | 800 600 — | 600 500 — | ||
| 10 мм | R, мм нагрузка, кг/м2 | 1500 Rmin | 1700 | 1800 | 2000 | 2100 | 2500 | 2700 | 3000 | |
| 607590120 | 2000 2000 20001300 | 2000 1800 17001200 | 1800 1600 15001200 | 1500 1400 14001050 | 1400 1300 1200900 | 1300 1050 900700 | 1050 900 700600 | 800 700 500500 | ||
| 16мм | R, мм нагрузка, кг/м2 | 2800Rmin | 2900 | 3000 | 3300 | 3600 | 3900 | 4200 | 4500 | |
| 607590120 | 2000 1600 14001100 | 2000 1500 12001050 | 1800 1400 1200900 | 1600 1200 1050800 | 1400 1100 900700 | 1300 1050 800700 | 1200 900 700600 | 1050 800 700500 |
5. Ориентация панелей при проектировании и монтаже
Внутренние ребра жесткости расположены в сотовом поликарбонате по длине (которая может быть до 12 метров). Панель в вашей конструкции должна быть ориентирована таким образом, чтобы образующийся внутри нее конденсат мог стекать по внутренним каналам панели и выводиться наружу.
При устройстве вертикального остекления ребра жесткости панелей должны располагаться вертикально, а в скатной конструкции — вдоль ската.
В арочной конструкции ребра жесткости должны идти по дуге.
Учтите эти условия монтажа при проектировании, расчете количества панелей, их раскрое и, конечно, при монтаже.
Для применения на улице используется сотовый поликарбонат с защитным УФ-стабилизирующим слоем, нанесенным на наружную поверхность листа. Защитная пленка с этой стороны листа имеет специальную маркировку. Чтобы не ошибиться, панели необходимо монтировать в пленке, а снять ее непосредственно после монтажа.
- Нельзя изгибать панели по радиусу меньше, чем указанный производителем минимальный радиус изгиба для панели выбранной вами толщины и структуры.
- Нельзя нарушать правила ориентации панелей.
6. Резка панелей
Сотовый поликарбонат и поликарбонатные листы очень легко режутся. Листы толщиной от 4 мм до 10 мм режутся с помощью ножа, но для лучшей и прямой резки рекомендуется использовать высокоскоростные пилы с упором, снабженные лезвием с мелкими неразведенными зубьями, армированными твердыми сплавами. Во время резки листы должны поддерживаться во избежание вибрации. Возможно резание электрическим лобзиком
После резки необходимо удалить стружку из внутренних полостей панели.
7. Сверление отверстий
Для сверления используются стандартные острые металлические сверла. Сверление производится между ребрами жесткости. Отверстие должно быть удалено от края панели на расстояние не менее 40 мм.
Характеристики сверл: Угол заточки — 30 Угол сверления — 90-118 Скорость резания — 10-40 м/мин.
Скорость подачи — 0,2-0,5 мм/об.
8. Герметизация торцов панели
Нужно правильно закрыть торцы панелей. При вертикальном и наклонном положении панелей верхние торцы герметично закрывают сплошной алюминиевой самоклеящейся лентой, а нижние — перфорированной лентой, препятствующей проникновению пыли и обеспечивающей сток конденсата.
В арочных конструкциях необходимо оба торца закрыть перфорированной лентой:
Для герметизации торцов применяется аналогичные по цвету поликарбонатные профили или более качественные алюминиевые. Они отлично смотрятся, очень удобны и так же долговечны. Конструкция профиля предусматривает плотную фиксацию на торцах листа и не требует дополнительного крепления.
Для стока конденсата просверлите в профиле несколько отверстий тонким сверлом.
- Нельзя оставлять торцы сотового поликарбоната открытыми. Срок службы листов и светопрозрачность уменьшается.
- Нельзя заклеивать торцы обычным скотчем.
- Нельзя герметично закрывать нижние торцы панелей.
9. Точечное крепление панелей
Для точечного крепления сотового поликарбоната к каркасу используйте саморезы и специальные термошайбы.
Термошайба состоит из собственно пластиковой шайбы с ножкой (ее высота соответствует толщине панели), уплотнительной шайбы и защелкивающейся крышки. Они обеспечат надежное и герметичное крепление панели, а также устранят «мостики холода», создающиеся саморезами. Кроме того, ножка термошайбы, упирающаяся в каркас конструкции, предотвратит смятие панели.
Для компенсации термического расширения отверстия в панели должны быть на 2-3 мм больше диаметра ножки термошайбы, а при большой протяженности панели — вытянутыми в длину. Рекомендуемый шаг точечного крепления — 300-400 мм.
- Нельзя жестко крепить панели.
- Нельзя использовать для крепления панелей гвозди, заклепки, неподходящие шайбы.
- Нельзя перетягивать саморезы.
10. Соединение панелей поликарбоната
Для монтажа сотового поликарбоната используются неразъемные или разъемные прозрачные и цветные поликарбонатные профили.
Монтаж с помощью неразъемных профилей (HP):
Панели шириной 500-1050 мм вставляются в пазы профилей, соответствующих толщине сотового поликарбоната. Крепление профиля к продольным опорам каркаса осуществляется с помощью саморезов, снабженных термошайбами.
Монтаж с помощью разъемных профилей (HCP):
Разъемный поликарбонатный профиль «Полискреп» состоит из двух частей: нижней — «базы» и верхней — защелкивающейся крышки.
Последовательность монтажа:
- В «базе» просверлить отверстия с диаметром несколько больше диаметра самореза с шагом 300 мм.
- Прикрепить саморезами «базу» к продольной опоре каркаса и с обеих сторон уложить панели, оставляя «термический зазор» 3-5 мм, предварительно промазав профиль герметиком.
- Защелкнуть «крышку» профиля по всей длине с помощью деревянной киянки. Торец профиля рекомендуется закрыть специальной заглушкой.
11. Угловое соединение панелей
При необходимости сопряжения панелей сотового поликарбоната под прямым углом можно воспользоваться угловыми поликарбонатными профилями. Угловые поликарбонатные профили надежно удерживают панели и позволяют сделать угловое соединение незаметным.
Прозрачные, тонированные: «бронза», «синий», «зеленый», «бирюза», «коричневый», «желтый», «красный», «оранжевый» и светорассеивающие «белый опал» — стандартная цветовая гамма поликарбонатных профилей для монтажа сотового поликарбоната, но угловые, коньковые и пристенные профили к сожалению выпускаются только прозрачными.
12. Примыкание к стене
При примыкании панелей к стене используйте пристенный поликарбонатный профиль. Своей формой он напоминает английскую букву F. При использовании пристенного профиля панели поликарбоната (сотового, ячеистого) закрываются герметичной лентой для защиты листов от попадания пыли и влаги. После этого листы вставляются в профиль и он фиксируется к стене.
13. Сопряжение панелей в коньке
«Крылья» конькового поликарбонатного профиля имеют мощный захват — 40 мм — достаточный для надежного соединения панелей и их термического расширения, при этом возможно задать практически любой угол сопряжения панелей. Перед применением обязательно воспользуйтесь герметичной лентой. После установки листов необходимо их точечно закрепить кровельными саморезами через коньковый профиль с шагом 30-40 см.
При использовании других профилей убедитесь в том, что они отвечают данным условиям монтажа.
Источник: https://www.plasticvsem.ru/install/
Как сделать обрешетку под поликарбонат – правильный расчет и шаг для навеса
Для создания кровельной конструкции требуется наличие каркаса, на который осуществляется крепление материала для покрытия кровли и поликарбонат не является исключением из этого правила. Для любого, кто намерен построить крышу, не будет лишней информация об обустройстве обрешетки под него.
Что такое кровля из поликарбоната
Необходимо, чтобы конструкция крыши из этого материала соответствовала определенным требованиям:
- уровень освещенности отвечал принятым нормативам;
- солнечные лучи беспрепятственно проникали через материал, но их яркость была приглушенной;
- имела систему вентиляции;
- монтаж кровли осуществлялся с соблюдением строительных норм и правил относительно прочности, звуко-, тепло- и гидроизоляции;
- наличие возможности демонтажа.
Чтобы вышеперечисленные требования были выполнены, следует правильно обустроить стропильную систему и обрешетку под поликарбонат.

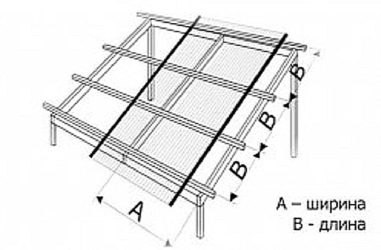

Шаг обрешетки
Вне зависимости от вида материала, которым планируется накрыть кровлю, расстояние между элементами опалубки зависит от величины ее уклона, также учитывается стандартный размер поликарбоната. Если планируется строительство более пологой крыши, наклон должен быть равен не менее 30 градусам, а шаг обрешетки под поликарбонат эквивалентен его толщине.
Например, для 4-миллиметрового СПК он не может превышать 40 сантиметров, а для 10-миллиметрового –100 сантиметров. Оптимальной величиной наклона считается угол, составляющий 50 градусов.
Перед монтажом, нужно проводить расчет обрешетки под поликарбонат для крыши, с учетом радиуса изгиба кровельного материала. Любое его изменение требует корректировки шага укладки опалубки. При этом, чем меньше толщина листа поликарбоната и радиус его изгиба, тем с меньшим промежутком монтируют элементы опалубки. К примеру, когда строится обрешетка под поликарбонат для односкатного навеса с углом наклона 20 градусов, шаг ее монтажа не должен превышать 40-50 сантиметров.
Также нужно помнить о снеговых нагрузках. Для местности с повышенным количеством осадков зимой необходимо при строительстве крыши выбирать меньший шаг обрешетки. С учетом того, что у пластика гладкая поверхность, будет достаточно уклона в 30 градусов, чтобы снежный покров не задерживался на кровле.
В то же время, для крыши, например, веранды, лучше возводить более крутую конструкцию – арочную, способную успешно противостоять повышенным снеговым нагрузкам.
Благодаря расчету обрешетки под поликарбонат можно выбрать один из двух возможных вариантов каркаса:
- частая опалубка при использовании тонких листов;
- разряженная – при применении более толстого материала.

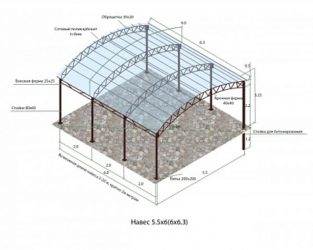

Разнообразие каркасов для поликарбонатных крыш
Чтобы сделать обрешетку навеса из поликарбоната, можно задействовать:
- Трубную продукцию из сортового металлопроката сечением 20х20 миллиметров. Чтобы соорудить арочную кровлю согласно заданному радиусу, трубы изгибают с помощью роликового станка.
- Стальной каркас. Его собирают с применением уголков, винтов, болтов и специального крепежа. Для недопущения прогиба элементов каркаса под тяжестью снежных масс шаг ферм не должен превышать 150 сантиметров.
- Конструкция из алюминиевых комплектующих. Она лучше стального варианта для улицы, поскольку не подвержена коррозийным процессам. Но такой каркас обойдется гораздо дороже, примерно в 2,5 раза.
- Деревянная опалубка. Для нее используют клееную древесину. Стандартные доски и массивные бруски обязательно поведет, в результате чего листы материала начнут трескаться и деформироваться и в них появятся широкие трещины и щели. Также важно знать, чем крепить поликарбонат к деревянному каркасу, чтобы крепление было надежным и долговечным.
Расчет обрешетки под сотовый поликарбонат
Этот вид кровельной продукции часто выбирают по причине экономичности. Если учесть, что металлическая конструкция прослужит дольше, чем профилированный поликарбонат, более выгодным решением станет разреженная опалубка.
Чтобы рассчитать обрешетку под сотовый поликарбонат, можно воспользоваться специальной программой, для которой нужны следующие исходные данные:
- тип конструкции – скатная, арочная, плоская;
- толщина листа;
- высота арки;
- ширина и длина пролета, на который укладывается покрытие;
- регион, где находится объект.
Согласно рекомендациям специалистов:
- Листы СПК толщиной 4 миллиметра лучше использовать в тепличном хозяйстве или в случае установки временных конструкций, при этом шаг монтажа должен составлять 40-50 сантиметров при создании кровель скатного типа и до 60 сантиметров для арочных построек.
- Поликарбонат толщиной 6 миллиметров задействуют для обустройства навесов и козырьков, в теплицах. Опалубку укладывают с шагом 60-70 сантиметров в скатных строениях, а в арочных – до 70-90 сантиметров.
- Сотовый материал, имеющий толщину8 миллиметров, используют для зимних теплиц, автомобильных навесов и других объектов. Его монтируют с расстоянием до 80-90 сантиметровв скатных конструкциях и в арочных – до 100-120 сантиметров.
- Листовую 10-миллиметровую поликарбонатную продукцию выбирают для строений, на которые оказывается повышенная нагрузка. Шаг обрешетки под поликарбонат при этом должен составлять до 100-120 сантиметров для скатных кровель и для арочных – до 150 сантиметров.
- Изделия от 10 миллиметров применяют для специфических конструкций, а шаг обрешетки рассчитывают индивидуально.
Эти рекомендации касаются исключительно качественного сотового поликарбоната.

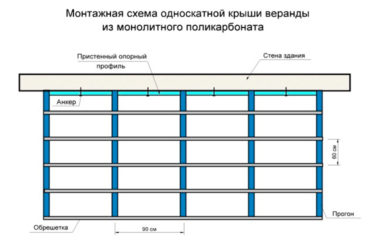

Шаг обрешетки под монолитный поликарбонат
Данный вид поликарбонатной продукции относится к сверхпрочным и антивандальным материалам по причине его высокой плотности. Наиболее востребованы листы толщиной 2, 3 и4 миллиметра.

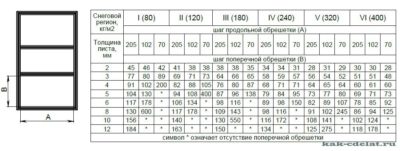

Обрешетка для монолитного поликарбоната укладывается с таким шагом:
- при толщине 2 миллиметра, — до 50 сантиметров для скатных крыш и 70 сантиметров– для арочных;
- при толщине3 миллиметра– 80 и100 сантиметровсоответственно;
- при толщине4 миллиметра– 120 и150 сантиметров.
Для МПК толщиной от 5 до 10 миллиметров шаг выбирают согласно рекомендации специалистов.
Источник: https://kryshadoma.com/polikarbonat/kak-sdelat-obreshetku-pod-polikarbonat-pravilnyy-raschet-i-shag-dlya-navesa.html
Монтаж профилированного поликарбоната своими руками
Как я и обещал в предыдущей статье, в которой мы говорили о профилированном поликарбонате, в данной статье мы поговорим о его монтаже.
Монтаж профилированного поликарбоната имеет свои тонкости, которые необходимо знать для того, что бы избежать многих проблем в будущем и максимально продлить срок службы покрытия.
Я надеюсь, что Вы прочитали предыдущую статью и более или менее знаете о свойствах, характеристиках и преимуществах данного вида поликарбоната. Приобретенные Вами знания помогут более основательно разобраться в вопросе монтажа профилированного поликарбоната.
Профилированный поликарбонат, очень похож на металлический профнастил, хотя, и имеет некоторые отличия это – состав, прозрачность, размеры и т.п. Имея практически одинаковую форму, он фактически одинаково монтируется.
Но, как Вы понимаете, «поликарбонатный профнастил» имеет все же свои свойства и характеристики, а значит и свои тонкости при монтаже.
Давайте, рассмотрим, в чем же заключаются эти тонкости и как правильно производить монтаж профилированного поликарбоната.
Особенности монтажа профилированного поликарбоната
Что бы Вам было удобно усваивать информацию я разложил все по пунктам.
И так, идем по порядку.
- Каркас, который будет служить основой для укладки панелей стоит окрашивать в светлые тона, что бы избежать чрезмерного перегрева мест соприкосновения каркаса с панелями. Стоит добавить, что покраску лучше производить молотковыми красками, так как их срок службы гораздо больше масляных, эмалей и нитроэмалей.
- Панели и комплектующие, имеющие значительные повреждения, полученные при транспортировке и обработке, к монтажу не пригодны. Их использование приведет к значительному снижению срока службы изделия.
- Монтаж панелей стоит производить при плюсовой температуре, то есть выше 0°С, это гораздо упростит монтаж профилированного поликарбоната и снизит вероятность его повреждения.
- Плиты должны укладываются только УФ-защитой к солнцу. Сторона с уф-защитой покрыта полиэтиленовой пленкой с нанесенной на ней маркировкой.
- Панели укладываются снизу вверх, как при укладке обычного шифера.
- Плиты, которые используются для навесов, крепятся по гребням волны, а те которые для оград – по впадинам.
- Края, а так же соединения панелей необходимо закреплять к основе на каждой волне. Крепеж в средней части панелей производится через 2-3 волны.
- Край плиты не должен выступать меньше чем на 50 мм от места крепежа, но и не превышать 200 мм.
- При монтаже профилированного поликарбоната необходимо всегда помнить о термическом расширении данного материала, поэтому в местах соединения и крепежа стоит делать необходимые зазоры. Так же следует знать, что отверстия под саморезы должны быть на 2-3 мм больше ножки самореза, это даст возможность свободно расширяться или сужаться панелям поликарбоната.
- Не перетягивайте винты при монтаже. Помните, что панели должны без особых усилий двигаться при термическом расширении. Винт должен заворачиваться перпендикулярно поверхности листов.
- Листы укладываются продольно внахлест через каждые 2 волны. Можно и в одну волну, но тогда необходимо в местах нахлеста укладывать герметизирующую ленту. Нахлест поперечный не должен быть меньше 200 мм и обязательно попадать на брус обрешетки.
- Выполняя монтаж профилированного поликарбоната, нельзя перемещаться непосредственно по поверхности листов, используйте для перемещения широкие доски не менее 250 мм шириной и не менее 25 мм толщиной обмотанные не скользящей тканью.
- Уклон любого поликарбонатного навеса не должен быть менее 15%.
- Производители рекомендуют не использовать листы более 7 метров длиной, но я Вам скажу, что уже с листами длиной в 6 метров придется изрядно помучиться.
- Минимальный радиус кривизны для профилированного поликарбоната 0.8 мм должен быть не менее 4 м. Для панелей большей толщины и радиус должен быть больше.
- Укладка листов производится против основного направления ветров, а также снега и дождя.
При монтаже профилированного поликарбоната применяйте те элементы соединений, примыканий и крепежа, которые рекомендует производитель.
Ко всему выше перечисленному стоит добавить еще два момента – резка и сверление профилированного поликарбоната.
Раздвижные павильоны для бассейнов — современные технологии
Резка профилированного поликарбоната
При резке любого вида поликарбоната лучше всего использовать ручные пилы, электролобзики или шлифмашинки (болгарки). При использовании пилы и электролобзика необходимо применять пилы с мелкими зубьями, которые в основном применяются для резки металла. Не следует при резьбе панелей применять ножи, так как даже опытные мастера допускают ошибки, резьба ножом весьма непредсказуема.
Сверление профилированного поликарбоната
Отверстия сверлятся обычным сверлом по металлу на 2-3, а в некоторых случаях и 4 мм больше ножки самореза, для учета термического расширения. Сверление следует производить на малых оборотах с минимальным нажимом, что бы избежать рваных отверстий. Не стоит производить отверстия ближе, чем 40 – 45 мм от края панелей.
Нужно помнить, что перед любыми процессами обработки материала необходимо его хорошо закрепить на ровной поверхности. Эти меры предосторожности избавят Вас от массы хлопот.

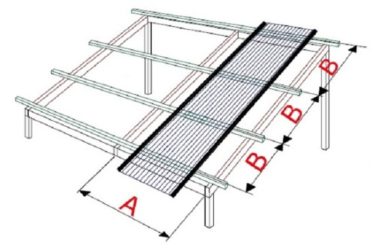

Обрешетка под профилированный поликарбонат
Ну и в завершении, затронем не маловажную тему – это обрешетка под профилированный поликарбонат.
Для сотовых и монолитных плоских листов поликарбоната очень важно, чтобы обрешетка учитывала горизонталь и вертикаль. Для профилированного данное условие не обязательно, так как ребра жесткости позволяют выдерживать поперечные нагрузки без учета их поддержки.
К примеру, для сотового поликарбоната 6 мм при снеговой нагрузке в 100 кг/кв.м, ячейка обрешетки должна быть не более 900х900 мм, ну или кратной этим параметрам, тогда как для профилированного поликарбоната учитывается лишь размер шага по направлению ската воды, то есть вдоль ребер жесткости самого профилированного поликарбоната.
Таким образом, сама обрешетка имеет несколько упрощенный вид. Это дает возможность заказчику немного сэкономить на конструктиве.
Но все же, как и для сотового, так и для монтажа профилированного поликарбоната есть свои предельные параметры обрешетки под разные снеговые нагрузки, а так же под определенную толщину материала. Эти параметры представлены ниже в таблице.
Основные виды поликарбоната
Таблица параметров обрешетки под профилированный поликарбонат.
И так, сегодня мы с вами разобрались, что собой представляет монтаж профилированного поликарбоната, рассмотрели его основные этапы, ознакомились с обрешеткой под профилированный поликарбонат, а так же усвоили как сверлить и резать данный материал.
Очень надеюсь, что данная статья помогла Вам в решении вопросов связанных с монтажом профилированного поликарбоната. Ну, а если у Вас все-таки еще остались вопросы по данной теме, пишите в комментарии и мы их обязательно разберем.
Желаю удачи. Не забудьте подписаться на обновления сайта и оставить свой лайк в соц. сетях.
Источник: https://www.policarbon.ru/izdeliya-iz-polikarbonata-2/montazh-profilirovannogo-polikarbonata
Обрешетка для поликарбоната
Строительство любого объекта предполагает возведение крыши. Все чаще при монтаже частных объектов применяют поликарбонат, который обладает великолепными эксплуатационными параметрами. Любой человек, неискушенный в вопросах строительства, прекрасно понимает, что установка кровельной системы начинается с расчета и монтажа каркаса, на который будет укладываться выбранный материал.
Зачем и как устанавливается обрешетка для поликарбоната?
Грамотный монтаж удобной и легкой крыши из полимерного пластика на садовом участке подразумевает наличие у мастера четкого представления о том, как правильно делать обрешетку под поликарбонат. Четкое соблюдение инструкции приведет к отличному результату: готовое сооружение будет долго радовать взгляды хозяев. Главное, чтобы конструкция соответствовала принятым критериям:
- лучи солнца должны без препятствий проникать сквозь кровлю, а уровень освещенности должен отвечать нормативным требованиям,
- обязательно наличие вентиляционной системы,
- установка навеса выполняется по нормам, правилам и требованиям, предъявляемым к герметичности, шумо- и теплоизоляции и к прочности,
- возможность разборки кровли.
Для выполнения перечисленных условий нужно смонтировать стропильную систему и крепление обрешетки по всем правилам строительства подобных конструкций.
Правильный подбор материалов для установки каркаса
Чтобы правильно построить обрешетку для монолитного поликарбоната, а также успешно установить крышу из листов сотового полимера, приходится выбирать из многих видов строительных материалов. Красивый деревянный каркас выполняется только из клееного типа древесины. Выбирая необработанное дерево для изготовления обрешетки крыши под поликарбонат, нужно понимать, что конструкция постепенно потрескается, и неминуемо начнется ее деформация. Каждое лето обрешетка из дерева для поликарбоната будет требовать покраски и обработки специальными препаратами от болезней и насекомых-вредителей.
Если сделать каркас из тонкостенных металлических труб, он окажется намного прочнее остальных видов и дольше прослужит владельцу. Для изготовления обрешетки нередко используют элементы:
- из стали – при наличии подходящих метизов можно поставить стальную основу непосредственно на месте строительства,
- из алюминия – такой каркас прекрасно переносит вес, устойчив к коррозионным процессам, а при выполнении правильного расчета обрешетки для сотового поликарбонатасооружение на десятки лет сохранит эксплуатационные и декоративные свойства.
Широкое применение второго варианта ограничивают высокие цены на алюминиевые детали.
Выбор каркаса из разнообразия видов
Для монтажа правильной обрешетки для поликарбоната понадобится:
- труба из сортового металлопроката диаметром 20 мм;
- каркас, собранный из стальных уголков с помощью стандартного и специального крепежа. Чтобы элементы не прогибались под тяжестью снежной нагрузки, шаг стропил для поликарбоната выполняется длиной до 1,5 метров;
- алюминиевая уличная конструкция, не подверженная процессу ржавления, но достаточно дорогостоящая в сравнении с остальными вариантами,
- деревянная обрешетка поликарбоната из клееной доски и тяжелых брусков.
Необходимо узнать о надежных способах крепления поликарбоната к каркасу, выполненному из древесины.
В целях экономии бюджета на этапе планирования строительства можно установить элементы основания с большим интервалом, покрыть листами увеличенной толщины.
Как рассчитать шаг обрешетки для поликарбоната
Независимо от выбора вида материала для обустройства односкатной кровли расстояние между деталями опалубки выбирается по углу уклона, с учетом размеров поликарбонатногоматериала. Пологая крыша с наклоном до 30 0 размер шага и толщины обрешетки должны совпадать.
Выбор размеров обрешетки под сотовый поликарбонат из таблицы будет хорошо понятен каждому строителю.
У монолитного поликарбоната и обрешетки таблица не слишком отличается от приведенной выше.
Начиная монтажные работы, надо предварительно провести полный расчет обрешетки под поликарбонат – онлайн калькулятор на сайте поможет точно выполнить эту задачу с учетом размера изгиба материала. Чем меньше эти параметры, тем с мельче требуется промежуток – шаг для поликарбоната. Расчет поможет подобрать нужный вариант каркаса:
- маленькое расстояние между стропилами для поликарбоната тонколистового,
- разряженная опалубка для толстых листов.
При установке монолитного поликарбоната обрешетка устанавливается с промежутком, который зависит от показателя толщины листового полимера:
- 2 мм – до 0,5 м для скатных, 0,7 м – для арочных крыш,
- 3 мм – 0,8 и 1,0 м,
- 4 мм – 1,2 и 1,5 метра.
Сверхпрочные антивандальные листы МПК толщиной 5-10 мм обладают самой высокой плотностью и требуют подбора шага с рекомендациями профессиональных специалистов.
Выбор оптимального размера обрешетки
Нужно учитывать несколько важных параметров, чтобы будущая кровельная система смогла эффективно противостоять любому негативному воздействию в виде осадков и ударов. На крыше дачного сооружения оптимальным вариантом будет конструкция в виде крутой арки. Именно такая конструкция способна успешно противостоять нагрузке в виде снега и падающих веток. Застройщику придется выбирать между экономией на материалах и долговечностью сооружения.
Чтобы сократить финансовые затраты при возведении выбранной конструкции, необходимо воспользоваться важными рекомендациями. Можно использовать материал большей толщины, если монтируется основа с редким шагом. А для монтажа тонких листов нужно установить стропила под поликарбонат с более мелким шагом.
Монтаж обрешетки под поликарбонат 8, 10 и 12 мм требует учесть:
- тип сооружения (скат или арочная конструкция),
- геометрические размеры – высота арки, ширина и длина пролетов,
- прочность стропильного каркаса, которая определяется выбранным материалом,
- сварку, которая обязательно понадобится при сборе конструкции из металлических профилей, зато ее прочность несравнима с сооружением из дерева,
- толщину листа, определяющую прочность.
Если используется монолитный поликарбонат, шаг обрешетки становится больше, поскольку в сравнении с сотовым материалом он впереди по прочности.
При монтаже важно также учитывать географическое расположение, которое определяет средний объем выпадающих осадков.
Строительство из сотового поликарбоната. Шаг обрешетки и тип панели
Экономичность определяет выбор этого типа кровельных изделий. Учитывая длительность службы металлической конструкции в сравнении с деревянной обрешеткой, разреженная опалубка будет более выгодным вариантом.
При использовании качественного сотового полимера специалисты рекомендуют:
- применять для изготовления теплиц или временных объектов 4-миллиметровые листы с сохранением монтажного шага в пределах 0,4-0,5 метров при формировании скатной кровли и 0,6 метров при изготовлении арочных конструкций,
- задействовать материал толщиной 6 мм для монтажа навесов и тепличных систем, в конструкциях скатного типа устанавливая опалубку с шагом 0,6-0,7 м, а для арочных – до 0,7-0,9 м,
- поликарбонатные 8-миллиметровые листы использовать для обустройства навесов для автотранспорта, капитальных теплиц и прочих конструкций, монтируя с шагом от 0,8 до 1,2 м, в зависимости от вида объекта,
- обрешетку под поликарбонат из 10-миллиметровых листов обустраивать для сооружений, испытывающих серьезную нагрузку, выполняя обрешетку с монтажным шагом 1,0-1,5 метра,
- листы толщиной более 10 мм применять для изготовления нестандартных объектов из поликарбоната, с расчетом обрешетки индивидуально для каждого случая.
В видеоролике показаны правила укладки сотового поликарбоната – шаг обрешетки и подбор варианта материала для качественного монтажа надежной кровли.
- Балкон из поликарбонатаКогда появляется необходимость обустроить балкон, можно избрать один из нескольких вероятных сценариев. Стандартный подход включает…
- Поликарбонат не горитВ декабре 2018г. завода «Полигаль Восток» прошел все испытания на подтверждение соответствия требованиям Техрегламента «О…
- Навесы из поликарбонатаВсе больше владельцев коттеджей и загородных домов при обустройстве территории выбирают современные качественные материалы. Например, для возведения беседок…
- Снять пленку с поликарбоната быстроПоликарбонат представляет собой прочный, легкий и прозрачный материал из твердого полимерного пластика. Пластичность, морозостойкость, долговечность и другие качества ячеистого поликарбоната…
Источник: https://polygalvostok.ru/obreshetka-dlja-polikarbonata/
Крепкая обрешетка под поликарбонат: верный расчет и крепеж
- Какой должна быть крыша из поликарбоната
- От чего зависит шаг обрешетки под поликарбонат
- Особенности конструкции каркаса из разных материалов
- Сотовый поликарбонат – расчет обрешетки
- Крепеж листов поликарбоната
- уровень освещения должен соответствовать установленным нормативам;
- солнечные лучи должны беспрепятственно проникать через нее, но яркость их при этом должна смягчаться;
- должна быть обеспечена система вентиляции;
- монтаж крыши проводят с соблюдением строительных норм по прочности, гидро-, тепло- и звукоизоляции;
- возможность при желании демонтировать ее и т. д.
- тип кровли,
- толщину листа,
- ширину и длину остекляемого пролета
- высоту арки
- регион.
- обеспечивают надежность и герметичность крепления;
- устраняют «мостики холода», создаваемые саморезами;
- ножка термошайбы, упираясь в каркас конструкции, предотвращает смятие панели.
Долговечность и функциональность конструкций в большинстве случаев зависит не только от правильного выбора листов и комплектующих, но и от грамотного проектирования и монтажа. Определенную роль играет и соблюдение требований по хранению и транспортировке материала. Работа с поликарбонатом имеет свои особенности. Их незнание приводит к серьезным ошибкам, которые приводят к резкому уменьшению полезного срока эксплуатации и прочности всей конструкции.
Любая кровельная система предполагает наличие каркаса, на который должен крепиться материал для кровли, и поликарбонат в этом вопросе – не исключение. Любой, кто намерен возвести крышу из этого материала, должен решить один из важнейших вопросов, что из себя представляет обрешетка под поликарбонат.
Какой должна быть крыша из поликарбоната ↑
Подобная конструкция должна удовлетворять определенным условиям.
Для всего этого необходимо иметь грамотный каркас: обрешетку и стропильную систему.
От чего зависит шаг обрешетки под поликарбонат ↑
Как и в случае любого другого материала для кровли шаг опалубка определяет уклон крыши, а также радиус изгиба и толщина поликарбонатного листа.
Для конструкций с более пологой кровлей уклон должен быть не меньше 30°, а шаг, который имеет обрешетка для поликарбоната, – эквивалентен ее толщине, то есть, например, для 4-миллиметрового СПК он не должен быть больше 40 см, для 10 – соответственно, одного метра. Оптимальным углом наклона считают угол в 50°.
По готовым таблицам или программам можно посчитать максимальную прочность плиты, которая достигается при соответствующей величине радиуса изгиба. Любое его изменение проводит к корректировке шага опалубка, при этом чем радиус и толщина материала меньше, тем меньше выбирают шаг.
Помимо этого, учитываются также снеговые нагрузки –для более снежных районов шаг опалубка выбирают поменьше. Поликарбонатную крышу проектируют так, чтобы снег на них особо не накапливался, иначе пришлось бы значительно уменьшить шаг. Тогда конструкция получилась бы слишком дорогой. Если учесть гладкость поверхности пластика, минимального уклона в 30° достаточно, чтобы позволить снежной массе не задерживаться на крыше.
Тем не менее, например, для крыши веранды конструкцию лучше выбирать более крутую, а еще лучше арочную, которая способна противостоять максимальным нагрузкам. При определенных значениях – толщина материала (16 мм), шаг стропил (2,3 м) и радиус (2,3 м) опалубку можно даже не использовать. В этом случае ее выполняют только в тех местах, где соединяются опоры.
Ребра жесткости листов СПК при укладке должны располагаться под прямым углом (строго перпендикулярно) к обрешетке. Поэтому на кровле особенно воздушно и прозрачно смотрится материал наибольшей толщины.
Таким образом, расчет обрешетки под поликарбонат дает возможность выбора между двумя вариантами каркаса: достаточно частая обрешетка – при условии использования тонкого СПК или разреженная – но с более толстым материалом.
Особенности конструкции каркаса из разных материалов ↑
Простейшим вариантом решения каркаса для СПК являются тонкие трубы из сортового металлопроката (20х20 мм), расположенные через 600-800 мм. Для арочных кровель трубы изгибают по заданному радиусу посредством роликового станка.
Стальной каркас собирают на месте при помощи болтов, винтов, уголков и специального крепежа. Чтобы его детали не прогнулись под тяжестью снега, шаг ферм должен быть меньше 1500 мм.
Каркас может быть выполнен из алюминия, который намного лучше подходит для эксплуатации снаружи, на улице, чем сталь, поскольку он, можно сказать, коррозии не подвержен. Но изделие из него получается значительно дороже стального – порядка 2,5 раза.
Для каркаса используется и древесина, но только клееная. Обычные доски и массивные бруски непременно поведет, из-за чего листы поликарбоната станут деформироваться и трескаться, и образуют между ними трещины и широкие щели.
Сотовый поликарбонат – расчет обрешетки ↑
Одним из условий выбора СПК для кровли является его экономичность. Как поступить – выбрать пластик потолще или выполнить частую обрешетку. Если учесть, что металл стоит намного больше, чем поликарбонат, выгоднее – разреженная обрешетка. Более того, этот вариант еще и менее трудоемкий, так как металлоконструкцию нужно еще и сварить.
Для расчета обрешетки созданы специальные программы, в которых учитывают следующие параметры:
Оптимальный шаг обрешетки можно определить также из соответствующих таблиц.
Саморезы для обрешетки подбирают с учетом формы ее конструкции и материала. Помимо обычных, под накидную или максимально плоскую головку, используют также специальные термошайбы.
Они состоят из шайб: из пластика с ножкой и уплотнительной, а также защелкивающейся крышки. Подобные шайбы имеют определенные преимущества:
Однако их ярко выраженная выпуклая форма, как и саморезов под накидную, может затруднить скольжение снега, поэтому для крепления рекомендуется использовать их в конструкциях, имеющих большой запас прочности, или арочных.
В остальных случаях целесообразнее использовать саморезы, имеющие максимально плоскую шляпку, скажем, оцинкованную пресс-шайбу, чтобы обеспечить беспрепятственное скольжение снега и льда с крыши.
© 2019 stylekrov.ru
(3 votes, average: 2,67 5)
Источник: http://stylekrov.ru/obreshetka-pod-polikarbonat.html
