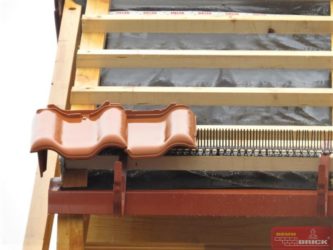

Обрешетка под натуральную черепицу

Монтаж натуральной керамической черепицы

Несмотря на огромное количество современных кровельных материалов, которые способны очень качественно имитировать натуральный вид черепичного покрытия, многие домовладельцы отдают предпочтение именно керамике. Достаточно высокая стоимость керамической черепицы не позволяет массово использовать этот материал в кровельном устройстве. Кроме того, профессиональные работы по монтажу керамического кровельного покрытия относятся к категории дорогостоящих.

Особенности стропильной системы

Стропильная система под кровлю из керамической черепицы имеет специфику, обусловленную весом кровельного материала. Натуральная черепица в десять раз тяжелее металлочерепичного покрытия, а нагрузка на квадратный метр кровли составляет порядка пятидесяти килограмм.

Для стропильного каркаса следует выбирать сухую древесину с показателем влажности не более 15%. Стропила выполняются из бруса с сечением 50х150 мм или 60х180 мм. Диапазон шага должен составлять 80 – 130 см и зависит от показателя кровельного уклона. Чем больше кровельный уклон, тем больше стропильный шаг.

Возведение стропильной системы под натуральную черепицу

На кровле с уклоном 15 градусов расстояние между стропилами составляет 80 см, а при уклоне в 75 градусов стропильный шаг – 130 сантиметров. Кроме того, необходимо учитывать длину стропильных ног. Чем длиннее стропила, тем меньшее расстояние выдерживается между ними.

Расчёт материала

Любая кровельная конструкция должна выдерживать нагрузку в 200 кг/кв.м вне зависимости от веса самого кровельного материала. Для получения правильных расчётов к этому показателю необходимо прибавить вес керамической черепицы. Таким образом, кровельный каркас создаётся с учётом кровельной нагрузки в 250 кг/кв.м.

Монтаж натуральной черепицы выполняется перекрытием-нахлестом, на размер которых оказывает влияние кровельный уклон. При наличии скатных уклонов менее 25 градусов монтаж выполняется с нахлестом в 10 см, при уклоне 25-35 градусов – 7,5 см, а при скатном уклоне более 45 градусов – 4,5 сантиметра.

Для получения полезной длины материала необходимо вычесть из суммарной длины керамического элемента отрезок, необходимый для формирования перекрытия. Данные о полезной ширине указываются производителем в прилагаемой инструкции. На основании этих двух величин производится расчёт кровельного материала на один квадратный метр покрытия. Полученный результат округляется в большую сторону.

Кроме того, можно определить количество черепичных элементов по длине ската, основываясь на полезной длине черепичной плитки. Полученный показатель – количество черепичных рядов. Затем необходимо рассчитать количество элементов в одном ряду, а результат умножить на количество рядов.

При кровельном уклоне в 22 градуса требуется установка гидроизоляционной прослойки из рулонного материала. Нахлест полотен должен составлять десять сантиметров. Для расчёта гидроизоляционного материала необходимо площадь скатов умножить на 1,4.

Наиболее точный расчёт необходимых для выполнения кровельных работ материалов можно произвести при помощи специальных компьютерных программ или используя онлайн калькуляторы.

Инструкция по монтажу

Монтаж натуральной черепицы рекомендуется доверить профессионалам, однако при отсутствии такой возможности допускается выполнить укладку кровельного покрытия самостоятельно.

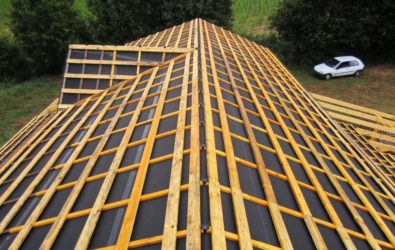

Разметка и установка обрешётки

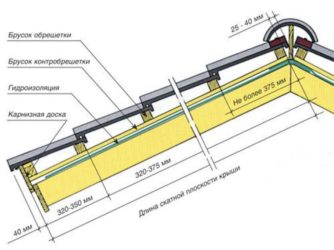

Обрешётка под натуральную черепицу выполняется из брусьев с сечением 50х50мм или 40х60 мм. Вдоль карнизных участков необходимо уложить пиломатериалы с шириной, на два сантиметра больше, чем этот показатель у рядовых элементов. Горизонтальные брусья обрешётки укладываются в количестве, которое соответствует количеству черепичных рядов с прибавкой дополнительного карнизного ряда.

Разметка места укладки обрешёточных брусьев производится посредством мелованного шнура и шаблонов, которые совпадают по размерам с полезной высотой одной черепичной плитки. Стыковку горизонтальных реек выполняют на стропилах.

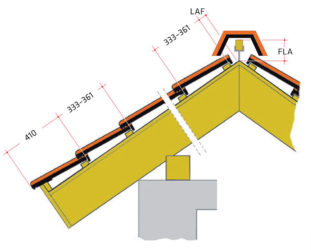

Для расчёта шаг обрешётки следует из общей скатной длины вычесть показатель длины нижнего шага, а также расстояние от низа последнего обрешёточного бруса. Полученный результат делится на ориентировочный шаг обрешётки.

Самый простой метод для расчёта каркаса состоит в учёте стандартной длины в 40 см при нахлесте в 5,5-9 сантиметров. Исходя из стандартных данных, шаг обрешётки составляет длину черепицы, из которой вычитается величина нахлеста. Как правило, оптимальный размер шага не менее 31 и не более 34 сантиметров.

Кладка и крепление натуральной черепицы

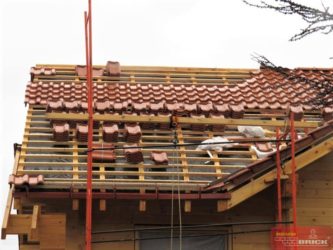

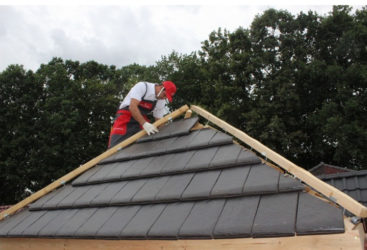

Укладка черепицы начинается с равномерного распределения стопок кровельных элементов по кровельной поверхности. Такой принцип не нагружает излишним весом стропильную систему.

Сначала выкладывается верхний ряд натуральной черепицы. Он располагается вдоль конька. Затем

Технология укладки черепицы

монтируется нижний ряд кровельного материала, который следует укладывать вдоль свеса. Крепить черепичные плитки к каркасу обрешётки необходимо после проверки правильности выполненной укладки.

После фиксации карнизного ряда производится дальнейший монтаж черепичного покрытия по направлениям снизу вверх и справа налево. Для крепления материала используются метизы, регламентированные инструкцией от производителя кровельной черепицы. Затем производится укладка элементов коньковых и фронтонных участков.

Коньковая часть снабжается обрезной доской, которая касается коньковых элементов только в точках креплений. Места пересечений фронтона и кровельного конька оборудуются посредством подгонки и обрезки черепичных элементов. Для резки рекомендуется использовать болгарку.

Установка элементов кровли

Скатная кровля требует обеспечения плотного примыкания кровельного покрытия к дымоходу и оборудования ступеней для безопасного доступа к трубам. Для ступенек необходим монтаж двух укрепляющих реек к стропильным ногам. Черепица, имеющая ступени, должна быть лишена замка, что позволяет выполнить правильную посадку ступеней.

Важная роль отводится грамотному и плотному устройству дымоходных примыканий посредством самоклеящегося материала на основе свинца или алюминия. Все стыки рулонного примыкания фиксируются посредством прижимной планки. Шов в верхней части планки обрабатывается бесцветным герметиком. При обустройстве хребта учитываются параметры кромочной черепицы, которые выравниваются методом подреза материала по рёберному скосу.

Установка элементов кровли

На крышах, обладающих сложной конфигурацией, требуется оборудовать ендовы. Перед укладкой гидроизоляционного слоя необходимо закрепить сплошную обрешётку. Дно ендовы оснащается посредством обрезных досок, поверх которых будет проложен соответствующий слой.

Улучшению гидроизоляции способствует наклеивание на ендову двусторонней самоклеящейся ленты. Для крепления используются специальные стальные зажимы, которые монтируются в просверлённые отверстия. Кромка окрашивается специальными пигментами.

Обустройство вентиляции

Нормальная эксплуатация кровли из натуральной черепицы невозможна без обеспечения качественной вентиляции. Гидроизоляционный слой выполняется в соответствии с правилами и устройством воздушных зазоров. Один зазор располагается между слоем теплоизоляции и гидроизоляцией. Второй зазор монтируется от гидроизоляционной мембраны до кровельного покрытия.

Для ендовы, длина которой превышает шесть метров, выполняется кладка вентиляционного черепичного ряда. С этой целью используется черепица соответствующей категории.

Подробнее узнать о монтаже вы сможете посмотрев видео.

Стоимость монтажных работ

Укладка черепичных кровель с использованием натуральной керамической черепицы в среднем обходится потребителю в сумму от 700 рублей за кв. метр. В эту стоимость входит цена на устройство абсолютно всех стандартных кровельных узлов. Все нестандартные кровельные варианты оцениваются в соответствии со сложностью и объёмами.

Подводим итоги

Отличительной чертой керамической черепицы является сложность проведения монтажных работ и именно по этой причине рекомендуется воспользоваться услугами опытных кровельщиков.

Для крепления натуральной черепицы применяются оцинкованные метизы или специальные кляймеры. Точками обязательной фиксации черепицы служат:

• места, подвергающиеся значительным ветровым нагрузкам;
• ряд, расположенный вдоль карниза;
• участки фронтонов и вдоль конькового элемента.

Крепление керамики на скатах с кровельным уклоном более 50 градусов выполняется строго через элемент.

Источник: https://netosadkam.ru/krovlya/keramicheskaya/montazh-cherepitsy.html

В чем принципиальная разница монтажа обрешетки для ондулин diy и натуральной черепицы

Функционально обрешетка под ондулин не отличается от обрешетки под натуральную черепицу, однако конструктивные особенности кровельных материалов отражаются на принципах расчета и устройстве некоторых узлов. Отличия правил монтажа обрешетки под ондулин и натуральную черепицу рассмотрим на примере кровли Ондулин DiY и популярной модели черепицы с ассиметричной волной.

Размер листа Ондулин DiY — 0,75х2 м, вес 1 кв. метра кровли около 4,3 кг.

Размер плитки черепицы 0,33х0,42 м, вес — 4,5 кг. Расход черепицы зависит от уклона кровли и составляет 10-11 шт./кв. м. Вес 1 кв. метра кровли из натуральной черепицы составляет 45,0-49,5 кг/кв. м.

Рекомендуемые размеры пиломатериалов

1. Тип обрешетки под ондулин зависит от уклона кровли. При углах от 5 до 10 градусов она должна быть сплошной. При большем уклоне монтируется разреженная обрешетка с шагом 45 см (угол 10-15 градусов) или 61 см (угол более 15 градусов).

Сплошная обрешетка может изготавливаться из обрезной или шпунтованной доски толщиной 25 мм, фанеры или ориентированно-стружечных плит. Разреженная обрешетка под ондулин изготавливается из бруса сечением 50х50 мм.

2. Натуральная черепица используется при уклонах более 10 градусов и монтируется только на разреженную обрешетку. При углах от 10 до 22 градусов брусья укладываются с шагом 31,2-32,0 см, при углах 22-30 градусов шаг составляет 31,2-33,5 см, при углах 30 и более градусов шаг брусьев составляет 31,2-34,5 см.

Сечение брусьев обрешетки зависит от межстропильного расстояния. Рекомендуемые размеры:

— шаг стропил до 75 см — 30х50 мм;

— шаг стропил до 90 см — 40х50 мм;

— шаг стропил до 110 см — 40х60 мм или 50х50 мм.

Согласно СНиП 3.04.01-87 «Изоляционные и отделочные покрытия» при измерении 2-х метровой рейкой отклонения поверхности обрешетки для натуральной черепицы не должны превышать ± 5 мм.

Правила монтажа обрешетки

1. Обрешетка для кровли Ондулин DiY имеет постоянный шаг по всей плоскости крыши. На хребтах и в ендовах независимо от уклона крыши монтируется сплошная обрешетка.

Монтаж решетин ведется от карниза к коньку. Для облегчения работы используются шаблоны шага обрешетки.

2. Перед началом монтажа обрешетки под натуральную черепицу необходимо убедиться, что точки пересечения стропил (контробрешетки) находятся на одной линии и совпадают с линией пересечения плоскостей скатов. При нарушении этого требования точный расчет шага обрешетки будет невозможен, и конструкция конька окажется нарушенной.

Последовательность монтажа обрешетки под натуральную черепицу:

— у карниза монтируются решетины №1 и №2. Расстояние между ними измеряется по внешним граням и должно находиться в пределах 32-39 см. Это расстояние определяет величину карнизного свеса черепицы и регулируется положением бруса №2;

— у конька монтируется решетина №3. Расстояние от ее внешней грани до линии пересечения плоскостей скатов равно 3 см при углах наклона крыши до 30 градусов, и 2 см при углах более 30 градусов;

— измеряется расстояние от верхней грани решетины №2 до верхней грани решетины №3 и вычисляется шаг остальных брусьев обрешетки. Для этого следует воспользоваться таблицей:

Угол наклона кровли	> 30 град.	от 22 до 30 град.	< 20 град.
Шаг обрешетки	34,5	34,0	33,5	33,0	32,5	32,0	31,5	31,2

Пример вычисления:

• Измеренное расстояние равно 820 см, угол наклона кровли от 22 до 30 градусов.
• Определяется минимальный и максимальный шаг обрешетки:

— минимальный: 820 см : 33,5 = 24,5 см

— максимальный: 820 см : 32,5 = 25,2 см

• Целое число «25» в полученном диапазоне равно количеству рядов черепицы. Точный шаг обрешетки равен: 820 см : 25 рядов = 32,8 см;

— на контробрешетку между брусьями №2 и №3 наносится разметка обрешетки, шаг 32,8 см откладывается от верхней грани бруса №2;

— расчет количества рядов черепицы и шага обрешетки выполняется для каждого ската отдельно. Расчет количества рядов и шага обрешетки для вальм выполняется аналогично прямоугольному скату.

Существуют специальные таблицы для определения среднего шага обрешетки и количества рядов черепицы, однако они не учитывают возможных нарушений геометрии ската и пользоваться ими не всегда возможно.

В случаях, когда расстояния между брусьями №2 и №3 на противоположных сторонах ската разные, вычисление шага производится для каждого торца отдельно. Полученные значения (например, 32,7 см на левом торце и 32,9 см на правом торце ската) откладываются на крайних брусьях контробрешетки, отметки соединяются между собой прямыми линиями.

Подобный способ разметки является самым точным и является предпочтительным.

Брусья обрешетки для черепицы монтируются строго по нанесенной разметке.

Источник: https://www.onduline.ru/blog/v-chem-principialnaya-raznica-montazha-obreshetki-dlya-ondulin-diy-i-naturalnoy-cherepicy

Монтаж натуральной черепицы: пошаговая инструкция

Цементно-песчаная черепица имеет большой вес, поэтому на этапе проектирования нужно заложить повышенную прочность фундамента, несущих стен и стропильной системы. Укладка черепицы возможна на любой вид кровли, рекомендуемый угол наклона скатов – 22 – 60°.

Основание и обрешетка

Стропильная система черепичной крыши должна быть прочной. Расстояние определяется проектной документацией, зависит от расчетной нагрузки и длины стропильных ног, при этом учитывается климатический район расположения здания, снеговая и ветровая нагрузка, суммарный вес кровельного покрытия.

Чем большее расстояние между стропилами, тем более толстый брус обрешетки понадобится. Рекомендуемое сечение стропил не менее 50*150 мм.

Перед монтажом обрешетки производят выравнивание плоскости стропил: колебания неровностей поверхности должны находиться в пределах -5 до +5 мм на 2 м.

depositphotos

Укладка гидроизоляции

Поверх стропил параллельно карнизному свесу укладывается гидроизоляционная мембрана или пленка лицевой стороной (с логотипом) вверх. Рулоны начинают раскатывать снизу и двигаются вверх, не натягивая плотно, оставляя провисать мембрану между стропилами на 1–2 см.

Размер нахлеста одного рулона на другой обычно обозначается пунктирными линиями на пленке и составляет 10 см. Если скат крутой, то нахлест увеличивают до 15–20 см и проклеивают мембрану двусторонним скотчем.

Закрепляются гидроизоляционные материалы на стропилах степлером, а затем брусками контробрешетки.

Недопустимо делать порезы или разрывы пленки, складки также нежелательны. Если угол наклона ската менее 16°, то под ЦП черепицу делается сплошное основание, на которое наносится наплавляемая гидроизоляция.

Монтаж контробрешетки

Поверх пленки на стропила монтируется контробрешетка – бруски 30 х 50 мм или 50 х 50 мм. Они прибиваются один за другим не вплотную, между ними оставляется расстояние 5–10 см для свободной циркуляции воздуха и проветривания.

На коньке торцы брусков контробрешетки с двух скатов обрезаются и плотно стыкуются.

Установка обрешетки

Для обрешетки используются бруски толщиной 3–5 см. Местоположение первого бруска от карниза зависит от того, насколько черепица будет нависать над водосточной системой.

Шаг обрешетки может составлять от 31 до 35 см, точная величина указывается в сопроводительной документации производителем и зависит от угла наклона ската.

Для равномерной набивки брусков рекомендуется изготовить шаблон с шагом обрешетки. В местах соединения скатов укладывается учащенная обрешетка под ендову.

Установка капельника

Карниз – самое видное место крыши, важное с функциональной и декоративной точки зрения:

• здесь делается водоотвод;
• вход вентиляционного отверстия для забора воздуха в подкровельное пространство.

Металлический капельник монтируется на карнизную доску, его общая длина равна протяженности ската плюс по 0,3 м с каждой стороны. Напуск гидроизоляционной мембраны на карниз делают не менее 15 см, ее оставляют поверх планки капельника. Под карнизной доской предусматривают открытый вентиляционный зазор.

depositphotos

Монтаж рядовой черепицы

Для распределения нагрузки цементно-песчаной черепицы на крышу в процессе работ ее предварительно раскладывают по 5-6 штук, равномерно расположив стопки по скату.

Укладка черепицы в ряды по кровле производится снизу вверх справа налево. Предварительно выкладывают первый и завершающий ряды черепицы без закрепления, от них делают разметку при помощи красящего шнура. Крепление осуществляется оцинкованными саморезами в специальные отверстия, не затягивая крепеж до упора.

Крепление саморезами к обрешетке осуществляется только тех элементов черепицы, которые расположены в крайних рядах по периметру, а также подрезанные детали возле ендов. Если наклон ската крутой (свыше 60°), то вся черепица закрепляется саморезами вне зависимости от ее расположения.

Обустройство ендовы

Гидроизоляция в местах стыка скатов делается более тщательно: сначала вдоль желоба раскатывается рулон сверху вниз, затем делается перехлест рулонов пленки с одного ската на другой.

Поверх пленки помимо основной обрешетки набивается еще два ее вида:

• диагональная обрешетка – вдоль желоба ендовы;
• учащенная – параллельно основной.

Вдоль желоба устанавливаются алюминиевые элементы ендовы снизу вверх с нахлестом 10 см и крепятся к деревянным брускам при помощи скоб. Вдоль ендовных элементов устанавливаются поролоновые уплотнители.

depositphotos

Формирование конька

Коньковые элементы цементно-песчаной черепицы устанавливаются после завершения всех остальных видов работ.

Поверх соединения скатов монтируются специальные держатели, а в них – коньковый брусок, который накрывается изоляционной уплотнительной лентой с вентиляционными отверстиями. Затем на брус последовательно «насаживается» коньковая черепица.

Отдельные коньковые элементы цепляются один за другой при помощи специальных зажимов, которые крепятся к бруску саморезами. Торцевые заглушки фиксируются саморезами из нержавеющей стали.

Соблюдение технологии монтажа цементно-песчаной черепицы обеспечит кровле долговечность и избавит ее от протечек.

Источник: http://roof-project.com/naturalnaya-cherepica/nch-montazh.html

Инструкция по монтажу керамической черепицы

Керамическая кровля – это очень красиво, но достаточно дорого. Если вы хороший мастер, можете попробовать сэкономить на монтаже. Сейчас я расскажу, как уложить керамическую черепицу самостоятельно.

Расчет материала

Для подсчета количества черепицы нужно знать размер кровли, но не только. Плитки кладут с нахлестом, величина нахлеста определяется в зависимости от уклона ската:

• До 16 градусов – от 10 см;
• До 30 – от 8;
• Свыше 30 – от 7.

Укладка керамической черепицы на кровле производится по контробрешетке и обрешетке. Вторая служит твердой основой для покрытия, первая обеспечивает необходимый вентиляционный зазор.

Для обрешетки используется хвойный пиленый брусок с влажностью максимум 25 %, без сучков (СНиП, пункт II-25-80).

• Шаг обрешетки (а значит, и количество досок) зависит от уклона крыши и от модели черепицы (порядок – от 30 сантиметров);
• Минимальное сечение брусьев для обрешетки и контробрешетки – 3 на 5 сантиметров;
• Для сложных крыш или длинных скатов используют квадратный брус со стороной 5 см.

Для подсчета количества материала и его итоговой стоимости можно воспользоваться услугами нашей фирмы.

Или подсчитать самостоятельно: керамическая черепица в чертежах (например, Braas) может быть представлена в виде схемы с указанием всех размеров плитки.

Вентиляция и теплоизоляция

Технология укладки керамической черепицы предполагает устройство вентиляционной системы в подкровельном пространстве. Это необходимо для того, чтобы внутри кровельного пирога не скапливался конденсат, который приводит к разрушению утеплителя и стропильной системы.

Существует два варианта устройства кровельного пирога. В обоих случаях основные слои одни и те же:

• Пароизоляция (нижний слой);
• Утеплитель;
• Гидроизоляция.

Разница между однослойной и двухслойной вентиляцией в том, что в однослойном варианте воздушная прослойка только одна, непосредственно между гидроизоляцией и кровлей. Двухслойная подразумевает наличие двух прослоек, вторая – между гидроизоляцией и утеплителем.

Выбор технологии зависит от гидроизоляционного материала. Сразу на утеплитель можно класть только мембраны с паропроницаемостью не менее 750 граммов на квадрат, которые будут защищать утеплитель от влаги и отводить конденсат наружу.

Обратите внимание

Общая высота вентзазора должна быть не меньше 20 сантиметров. При двухслойной схеме от утеплителя до пленки оставляют около двух сантиметров.

Кроме устройства воздушных прослоек для вентиляции кровли при укладке керамической черепицы используются специальные элементы:

Виды элементов различны:

• Жесткие аэраторы;
• Рулонные вентиляционные пленки;
• Вентиляционные решетки;
• Вентиляционная черепица.

Элементы подбираются в зависимости от типа и уклона крыши.

Марка утеплителя и толщина слоя зависят от региона. Примеры (для кровель в Московской области):

• Минвата П175 (коэфф. теплопроводности 0,072) – 40 сантиметров;
• Стекловолокно (коэфф. 0,044) с ветрозащитной мембраной – 24 сантиметра;
• Пенополистирол (0,032) – 15 сантиметров.

Утепление и гидроизоляция

1. Пароизолирующий слой крепят к стропилам изнутри (со стороны потолка) с вертикальными и горизонтальными нахлестами не меньше двадцати сантиметров.
2. Фиксируют деревянными рейками. В дальнейшем при обустройстве потолка панели (доски) не должны соприкасаться с пароизоляцией.
3. Утеплитель режут на заготовки по ширине шага между стропилами и помещают между стропилами в распор.

Варианты монтажа верхнего гидроизолирующего слоя

1. Монтаж пленки непосредственно на утеплитель осуществляется пароотводящей стороной наружу, т.е. в сторону кровельного покрытия.
2. Раскатывать пленку следует вдоль карниза по стропилам, начиная с нижнего ряда.
3. Рекомендуемый нахлест при монтаже следующего ряда – примерно 10 см для крутых крыш. При крутизне меньше 22 градусов его увеличивают до 20 см или проклеивают стыки двусторонним скотчем.

Обрешетка и контробрешетка

1. Вдоль стропил поверх гидроизоляционной пленки укладываем бруски контробрешетки длиной примерно от 1,3 метра.
2. Фиксируем оцинкованными гвоздями через 0,3 метра не выше линии-маркера на пленке.
3. В местах стыков противоположных брусьев на коньке запиливаем доски под углом, чтобы стык был ровным. Угол запила будет зависеть от уклона вашей крыши.
4. Между брусьями ендовы или вальмового хребта и основной контробрешеткой оставляем вентзазор около 10 сантиметров.
5. Брусья обрешетки кладем параллельно земной поверхности, начиная от свесов.
6. Шаг между первыми двумя брусьями (на свесе) составляет от 32 до 39 см (измеряем по внешним граням брусков).
7. Третий брусок кладем под коньком, на расстоянии трех сантиметров от стыка брусьев контробрешетки. Если крыша круче 30 градусов – на расстоянии двух сантиметров.
8. Измеряем расстояние между вторым и третьим брусом по их верхним граням.
9. Делим полученную цифру на количество промежуточных брусьев таким образом, чтобы шаг между ними не превышал рекомендуемые параметры:

• Уклон крыши до 22 градусов – 31-32 см.
• До 30 – до 33,5;
• Свыше 30 – до 34,5.

Аналогичным образом устанавливаем обрешетку на других скатах.

Как укладывать керамическую черепицу

Внимание: в этой статье я расскажу только как класть керамическую черепицу рядовую, т.е. на скатах. Кроме скатов у кровли есть еще узлы:

• Ендовы;
• Конек (кроме шатровых крыш);
• Карнизы;
• Примыкания (к трубам, мансардным окнам и т.д.);
• У двускаток – фронтоны;
• У вальмовых и шатровых – хребты.

Монтажу всех этих элементов посвящена другая статья.

Технология укладки черепицы:

1. Проверить крышу, подготовленную к укладке керамочерепицы, на наличие отклонений от плоскости. На два метра крыши отклонения для брусьев обрешетки не должны превышать полсантиметра.
2. Разложить черепицу на противоположных скатах столбиками по пять-шесть плиток.
3. Выложить два ряда, верхний и нижний, без крепления. Если длина крыши и ширина плиток – числа некратные, используют половинки черепиц.
4. Промаркировать на обрешетке крайние ряды плиток.

   Дополнительная маркировка – через 3-5 рядов промежуточных.

5. Нижний ряд черепицы должен выступать на пределы крыши на треть диаметра желоба, проходящего под карнизом.
6. Класть черепицы снизу вверх. Первый ряд крепить шурупами 4,5 мм на 5 сантиметров либо противоветровыми кляймерами.
7. На двускатных крышах плитки кладут в направлении от одного торца к другому.
8. На вальмах – с середины ската, которую нужно отбить маркировочным шнурком от вершины к середине карниза.

Класть черепицы на треугольных скатах нужно в такой последовательности:

• Средний вертикальный ряд;
• Нижний горизональный ряд:
• Второй снизу ряд, от с середины к хребтам;
• Третий и т.д. до верха.

Какие черепицы следует крепить метизами?

• Нижний ряд (карнизный);
• Верхний (у конька);
• Боковые (на торцах и хребтах);
• Любые подрезанные плитки;
• На примыканиях.

Если для района характерны большие ветровые нагрузки, нужно крепить все черепицы.

Для разных моделей черепицы могут использоваться шурупы (саморезы) 4,5 на 50 оцинкованные или кляймеры универсальные из нержавейки.

Укладка керамической черепицы своими руками – процесс длительный и энергоемкий, требующий от монтажника высокой квалификации. Тем более, речь о дорогостоящем материале.

У нашей фирмы большой опыт укладки кровельных покрытий, керамочерепица – не исключение. Доверьте это дело нам, и вы получите красивую качественную кровлю быстро и недорого.

Дополнительные материалы по теме

Источник: https://stroystm.ru/keramicheskaya-cherepitsa/keramicheskaya-cherepitsa/instruktsiya-po-montazhu-keramicheskoj-cherepitsy

Керамическая черепица — особенности монтажа и ухода за кровельным покрытием

Еще на этапе проектирования постройки дома стоит определиться с кровельным покрытием и углом наклона крыши, так как для каждого вида производители указывают предельное значение, при которых может осуществляться монтаж.

 Наиболее часто для керамической черепицы в рекомендациях указан угол 20° — 60° градусов, но один и тот же вид черепицы у разных производителей может отличаться – это зависит от расположения и формы зацепов. Также нужно помнить, что стропильная система служит основанием для кровли, поэтому необходимо правильно рассчитать её прочность.

О том как правильно осуществить монтаж керамической черепицы и узнать все тонкости технологии её укладки, далее в нашей статье.

Технология укладки керамической черепицы

Как было сказано выше, укладка керамической черепицы возможна на скаты с различным уклоном, важно лишь соблюдать общие требования монтажа, в зависимости от конкретного производителя.

• Если уклон крыши составляет 10°-15° градусов, при монтаже черепицы необходимо обеспечить максимальную герметичность и хороший отвод дождевых вод. Для этого используют жесткую обшивку из OSB-плит или деревянных досок, которые покрывают кровельной пленкой или рубероидным слоем.
• В случае превышения угла наклона, более 65° градусов, необходимо выполнить монтаж очень стабильной и крепкой стропильной конструкции, а укладку черепицы выполняют с закреплением гвоздями или проволокой на рейках обрешетки. Такой угол наклона подвержен определенному риску, поэтому необходимо проконсультироваться с высококвалифицированным специалистом и производителем выбранного покрытия.

Монтаж керамочерепицы выполняют таким образом, чтобы полученное покрытие стало очень жестким, но в то же время и эластичным – словно чешуя, которая отлично приспосабливается к фигурной форме кровли, различным деформациям или сдвигам в несущем основании.

Укладка керамической черепицы

Керамическая черепица – это штучный и очень тяжелый кровельный материал. В зависимости от типа черепицы, вес одного элемента может достигнуть 3.5-3.7 кг, а общий вес квадратного метра кровельного покрытия колеблется в диапазоне от 30 до 75 кг.

Именно благодаря такой массивности она очень устойчиво держится на крыше, создавая отличный шумоизолирующий барьер.

Значительный вес материала предусматривает надежную стропильную конструкцию, способную выдержать значительные внешние нагрузки. Когда выбор сделан, то на этапе проектирования постройки здания следует заложить значительное усиление стропил на 15-25 %.

Готовая конструкция крыши накрытая керамической черепицой — в 5 раз тяжелее покрытия из металла и почти в 10 раз весомее мягкой кровли.

К древесине используемой в стропильной системе, предъявляют особое требование — это идеальная просушка, которая позволит избежать значительной деформации кровли в процессе эксплуатации.

Кровельные элементы керамической черепицы

Расчет нагрузки выполняется с учетом особенности угла наклона крыши, возможных снеговых, ветровых и дождевых нагрузок для данного региона, дальнейшего обслуживания и способности выдержать тяжелый материал.

Кровельная конструкция, которую используют для керамической черепицы, должна выдерживать нагрузку не менее 250 кг на квадратный метр.

Учитывайте, что при обустройстве жилого чердака дополнительную нагрузку на кровельную конструкцию оказывают: слой теплоизоляции, гипсокартон, который используется в качестве обшивки, мансардные окна.

Общепринято выполнять монтаж данной кровли на жесткое основание, поэтому дощатая обшивка должна иметь соответствующую прочность. При обустройстве жилой мансарды, используют обшивку из досок, накрытых слоем гидроизолирующей пленки или супердиффузной мембраны.

Кровельный пирог для укладки керамической черепицы

Монтаж керамической черепицы

Монтаж натуральной черепицы имеет характерные особенности, в которых стоит учесть расчетное сечение стропил (оптимальное сечение бруса 70 х 150 мм), выполнение шага при их установке (800-900 мм), деревянную обрешетку и дальнейшую укладку «кровельного пирога».

Кровельный каркас не оказывает ощутимого влияния на другие элементы – мауэрлат, ригеля, стойки, поэтому существенного изменения размера данных элементов не предусмотрено. При укладке черепицы стоит учитывать угол наклона кровельного ската – с его увеличением расширяется шаг между стропил.

Укладка утеплителя

Если мансардный этаж планируется использовать под жилое помещение, его необходимо утеплить. Использовать для этого лучше всего минеральную вату на основе базальтового волокна. Этот теплоизоляционный материал давно доказал свои превосходные качества в области энергосбережения тепла и экологии. К тому же он обладает рядом других преимуществ.

Минеральная вата на основе базальтового волокна:

• Не пропускает влагу;
• Не горит;
• Обладает прекрасными звуко- и теплоизоляционными характеристиками;
• Имеет относительно невысокую цену.

Утепление крыши минеральной ватой

С внутренней стороны утеплителя необходимо выполнить укладку пароизоляционного слоя из полиэтилена на тканевой основе и усиленного арматурной сеткой. Ширина теплоизолирующего слоя, размещенного между стропил, должна быть не меньше их высоты.

Далее укладывают гидроизоляционный слой, в котором оставляют зазоры для вентиляции подкровельного пространства – это позволит обеспечить защиту деревянных элементов кровли, а водяной пар или атмосферная влага будут свободно выходить наружу.

Монтаж

Перед началом выполнения работ черепичины расфасовывают по всему периметру ската кровли – располагают небольшие стопки по 4-6 штук, чтобы предупредить возникновение неравномерной нагрузки.

Расфасовка черепицы по скатам

Сверху смонтированного каркаса размещают слой черепицы, начиная с карнизного свеса – снизу и до верхнего конька крыши, продвигаясь слева направо. Такое выполнение укладки позволит получить прочное и жесткое покрытие, так как верхний ряд черепицы прижмет нижний.

У современной черепицы на тыльной стороне имеются профилированные зацепы – пазы, которые располагаются в вертикальном и горизонтальном направлении. Благодаря такому расположению, укладку черепичин выполняют на рейки обрешетки и закрепляют с пазами соседствующих элементов.

Образовавшийся замок имеет небольшой зазор – люфт, позволяющий перемещаться на несколько миллиметров. Такое движение помогает хорошо воспринимать сжатие и расширение кровельной конструкции, обусловленное сезонным изменением погодных условий.

При укладке черепицы выполняют закрепление каждого третьего элемента – если скат крыши более 60 градусов, то выполняют закрепление каждой черепицы.

Первое, что необходимо сделать, это выполнить фиксацию фронтонной черепицы с помощью гвоздей, проволоки или скоб, а также надежно закрепить элементы вокруг дымовых труб, люкарнов, эркеров и мансардных окон. Во всех последующих рядах фиксация черепицы осуществляется в шахматном порядке.

Коньковую черепицу размещают вдоль конька, с укладкой под ней герметизирующей и вентиляционной ленты – она дает возможность отвода наружу конденсата и предупреждает попадание снега или дождевой воды под покрытие.

Схема крепления керамической черепицы

Раньше коньковую черепицу укладывали на раствор, тем самым выполняя жесткое закрепление и защиту от внешних атмосферных воздействий, но сейчас ее монтируют с помощью специальных металлических скоб.

Производители предоставляют на керамическую черепицу гарантию на срок от 15 до 50 лет. Стоит отметить, что гарантийное обслуживание не распространяется на черепицу поврежденную механическим способом или в случае, когда проектная часть конструкции крыши, а также монтаж и укладка черепицы выполнены без соблюдения рекомендаций производителя.

Уход за покрытием

Черепичная крыша не требует тщательного и постоянного ухода, так как является очень долговечным и прочным материалом, но даже она подвержена разрушительному воздействию окружающей среды.

В местах повышенного загрязнения воздуха, особенно вблизи промышленных предприятий, на черепице образуется черный налет, который разрушает верхний слой, поэтому для данной местности целесообразней выбирать черепицу с ангобированным или глазурованным покрытием.
Со временем черепица темнеет естественным путем, покрываясь благородной патиной, но ангобы и глазурь почти не меняют своего естественного оттенка.

Зеленый налет – обрастание мхом, образуется в местах затенения, чаще всего с северной стороны, из-за недостаточности солнечного освещения или отсутствия надлежащего отвода дождевых вод со ската крыши. Такой вид загрязнения удаляется с помощью специальных препаратов или жесткой щетки.

Заключение

Важно! Всегда необходимо иметь запас черепицы после выполнения монтажных работ – это позволит выполнить замену поврежденных элементов и исключит возможность изменения формы или цвета модели при дополнительной покупке.

Как видите укладка натурально черепицы — довольно трудоемкий и длительный процесс. Что бы накрыть крышу самостоятельно, потребуются минимум 2-3 человека, обладающих определенными строительными навыками и умением работать с инструментом.

Источник: http://domnomore.com/montazh-keramicheskoj-cherepicy-tekhnologiya-ukladki/

Обрешетка под натуральную черепицу

Во все времена, керамическая черепица считалась лучшим кровельным материалом, благодаря высоким потребительским характеристикам, эстетической красоте и непревзойденной долговечности.

Однако, на сегодняшний, натуральная черепица, как кровельный материал, потеряла большую часть (доля керамики на современном рынке не превышает 15 %) строительного рынка.

Такая тенденция наблюдается в связи с постоянной разработкой и совершенствованием современных материалов для устройства кровельного покрытия.

В современных условиях строительства, керамическое покрытие заняла свою устойчивую нишу и применяется в соответствии со своими достоинствами недостатками.

Предлагаем вашему вниманию альтернативные виды черепиц:

Натуральная черепица: плюсы и минусы

К преимуществам следует отнести:

1. Срок службы керамической кровли является самым продолжительным, среди всех кровельных материалов и составляет более 100 лет. По истечении этого срока, материал начинает постепенно разрушаться под действием коррозии и других факторов окружающей среды.
2. Эстетическая красота. Подавляющее большинство современных кровельных материалов, так или иначе, имитируют внешний вид и фактуру классической керамики. Следовательно, визуальные параметры керамической кровли является эталоном, а остальные материалы пытаются ему подражать.
3. Технологичность. Эта характеристика обусловлена относительной простотой монтажа кровли из данного материала. Применение такой черепицы не требует специализированного дорогостоящего оборудования.
4. Возможность монтажа при отрицательных температурах, в отличие от большинства других кровельных материалов.
5. Керамика является негорючим материалом, поэтому керамическое покрытие относится к противопожарному классу НГ и полностью пожаробезопасна.
6. Простота обслуживания и ремонта. Керамическая кровля состоит из отдельных плиток, каждую из которых, в случае необходимости, можно заменить, не разбирая кровельное покрытие. Также, при демонтаже кровли для проведения ремонтных работ, такую черепицу можно будет использовать повторно.
7. Обладает высокими шумоизоляционными и теплоизоляционными характеристиками. Отлично сохраняет тепло во время зимних морозов, и в то же время оставляет внутренние помещения здания прохладными в летнюю жару.
8. Для производства такого покрытия используются только натуральные компоненты, что позволяет называть её экологически чистым материалом.

Натуральная черепица: фото покрытия

К основным недостаткам относятся:

1. Высокая цена материала.
2. Необходимость в усилении стропильной системы из-за высокого веса керамической черепицы.
3. Материал укладывается только вручную, что создает некоторые трудности и замедляет процесс монтажа кровли.
4. Еще одним недостатком керамического кровельного материала можно считать хрупкость. Керамическая черепица требует аккуратного обращения в процессе транспортировки и выполнения монтажных работ.

Доборные элементы

Многообразие видов и форм керамической черепицы

Среди всего разнообразия компаний, выпускающих натуральные кровельные материалы, следует выделить:

• Натуральная черепица Braas.
• Koramic.
• Creaton.
• Erlus.

Все вышеупомянутые производители занимаются изготовлением натуральной кровельной черепицы уже много лет и не нуждаются в рекламе.

Эти компании используют сырье высочайшего качества.

Также вся готовая продукция проходит строжайший выходной контроль, поэтому приобретая материал у данных производителей, можно не сомневаться в его качестве.

Сегодня в продаже можно найти черепицу различных форм. Вот основные из них:

• Пазовые элементы.
• Беспазовые.
• Коньковые.
• Специализированные. Выпускаются поштучно или мелкосерийно для решения конкретных задач.

Типы керамической черепицы

Также, натуральная керамическая черепица подразделяется на несколько видов по определенным признакам.

1. По способу производства, можно разделить на штамповочную и ленточную.
2. По форме, керамическая черепица делится на гладкую, желобчатую и профилированную.
3. По типу поверхности.

Поверхность в свою очередь делится на следующие виды:

• При отсутствии специализированной обработки поверхности плиток, черепица имеет натуральную расцветку и фактуру обожженной глины. Цветовые решения сильно разнятся в зависимости от изготовителя, так как зависят от характеристик используемого сырья.
• Ангобированная черепица имеет матовую поверхность. Такой эффект достигается путем добавления в глиняную смесь специализированных минеральных веществ.
• Глазурованное покрытие плиток выделяется глянцевой поверхностью. Глазурованный материал является самым дорогим и престижным, среди всех натуральных кровельных покрытий. Данное покрытие получается путем нанесения на плитки стекловидной массы, с дальнейшим обжигом.

Цветовые решения

Сегодня, многие компании по производству кровельных материалов предлагают черепицу с различным профилем для решения конкретных задач. Основными видами профиля являются:

• Традиционный (низкопрофильный).
• S — образный.
• Бобровый хвост.
• Пазовый.
• Плоский.
• Романский.

Разнообразие профилей

По размеру черепицу можно разделить на крупноформатную и мелкоформатную.

Инструкция по устройству кровли из натуральной черепицы

Процесс устройства черепичной кровли, условно делится на 2 этапа.

Первый этап включается в себя расчет потребности в материалах и подготовительные работы.

На втором этапе выполняются все манипуляции по монтажу кровельного пирога.

Керамическая черепица укладывается с нахлестом, зависящим от угла наклона плоскости кровли. Следовательно, для подсчета требуемого количества материала, необходимо знать площадь крыши и её наклон относительно горизонта.

Стропильная система

Нагрузка, создаваемая керамической черепицей на 1 м2 кровли, составляет приблизительно 50 килограмм.

Также, при расчетах следует учитывать снежную и ветровую нагрузки.

Следовательно, чтобы выдержать такой вес, стропильная система должна иметь достаточно высокую несущую способность.

Лучшим решением для изготовления системы стропил будет использование бруса сечением 75 на 150 миллиметров.

Шаг стропильных ног рекомендуется выбрать в пределах от 60 до 90 сантиметров.

Устройство стропильной системы

Изготовление обрешетки

Для изготовления обрешетки необходимо использовать бруски хвойных пород с размером поперечного сечения 50х50 мм.

и влажностью, не превышающей 25%.

Количество направляющих обрешетки должно равняться числу черепичных рядов, плюс дополнительный ряд, проходящий вдоль карнизного свеса.

Необходимо обратить внимание на то, что ширину решетин, проходящих вдоль карнизных свесов, нужно увеличить на 1,5 — 2 сантиметра. Это необходимо для выравнивания поверхности кровли.

Устройство обрешетки

Устройство теплоизоляции, пароизоляции и гидроизоляции

Монтаж керамической кровли подразумевает устройство вентиляционных зазоров, для предотвращения проникновения влаги внутрь кровельного пирога, намокания утеплителя и образования конденсата.

• Первым слоем устраивается пароизоляционный материал. Он крепится к внутренней стороне стропил с нахлестом не менее 15-20 миллиметров.
• Далее, между стропил укладывается слой утеплителя. Плиты утеплителя необходимо укладывать враспор, чтобы исключить их падение на пароизоляционный слой.
• Последним монтируется слой гидроизоляции. Между слоем утеплителя и гидроизоляцией необходимо оставить вентиляционный зазор. Пленка разворачивается с нижнего края кровельного ската горизонтально, вдоль карниза. Рекомендуемый нахлест, при устройстве гидроизоляционного слоя, составляет от 10 до 20 сантиметров, в зависимости от угла ската.

Кровельный пирог под черепицу

Монтаж натуральной черепицы: инструкция

• Первым делом, необходимо проверить кровлю на предмет отклонений от плоскости ската. Отклонение, на каждый метр поверхности, не должно превышать 2 — 3 миллиметра.
• Далее, необходимо поднять весь материал на кровлю и равномерно разместить по её поверхности стопками по несколько плиток.
• В дальнейшем, необходимо полностью выложить ряды черепицы вдоль карнизного свеса и конька.
• На следующем этапе, необходимо разметить линии для монтажа вертикальных столбцов.

  Важно наметить фронтонную линию и дополнительные линии через каждые несколько рядов черепицы.

• Дальнейшая укладка начинается от правого нижнего угла крыши из натуральной черепицы, с постепенным продвижением влево и наверх.
• На следующем этапе монтируются фронтонные и коньковые элементы. В точках соприкосновения фронтонной и коньковой черепицы, их требуется подогнать друг к другу путем подрезания.
• Карнизные свесы подшиваются доской так, чтобы обеспечить доступ воздуха к вентиляционным каналам.

• Для исключения возможности падения монтажников с крыши, желательно использовать страховочные тросы.

Монтаж на стыках

Крепление черепицы

Монтаж керамической кровли — достаточно сложный и трудоемки процесс. Все вышеперечисленные операции желательно доверить профессиональной бригаде строителей.
