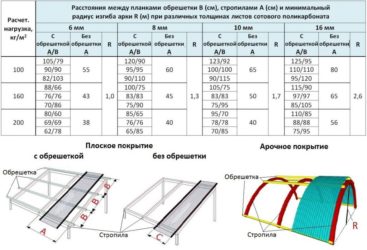

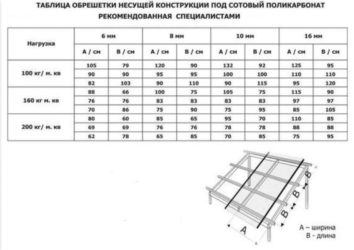

Обрешетка под поликарбонат для односкатного навеса

В этой статье:

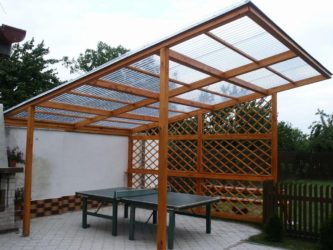

Как построить односкатный навес из поликарбоната

Навес является строительной конструкцией, состоящей из каркаса и крыши. Он может использоваться в качестве беседки, места содержания автомобиля, хранения дров и прочих нужд.

Для изготовления кровли навеса достаточно часто используют поликарбонат. Это современный материал, не требующий сложного ухода и больших финансовых расходов.

В данной статье будет рассказано о том, как сделать односкатный навес из поликарбоната своими руками.

Преимущества поликарбоната

Поликарбонат – это современный материал, изготавливаемый из полимерного пластика, который имеет ячеистую структуру. Изготавливаются цветные, бесцветные и узорчатые изделия. Отличительная особенность поликарбоната состоит в том, что он пропускает свет.

Материал обладает следующими преимуществами:

Малый вес. Лист поликарбоната весит в семь – восемь раз меньше стекла, имеющего те же размеры. Именно поэтому его достаточно часто применяют при возведении легких конструкций, для которых не требуется мощный фундамент;

Гибкость материала. Поликарбонат нередко применяют при возведении арочного навеса и прочих конструкций, имеющих округлую форму, поскольку он достаточно хорошо гнется. При этом не нужно выполнять предварительную обработку листов. Поликарбонат можно гнуть своими руками, не используя никакие специальные инструменты;

Светопроницаемость. Этот материал способен пропускать до 87 процентов солнечных лучей. Поэтому под крышей из поликарбоната всегда очень комфортно и светло. Также данный материал обеспечивает защиту от ультрафиолетовых лучей;

Прочность. Поликарбонат имеет высокую несущую способность и ударопрочность. Односкатный навес с поликарбонатным покрытием, выполненный самостоятельно, не проломится при граде или весом снежного покрова.

Следует отметить, что материал также обладает неплохой шумоизоляцией. Поликарбонат высокого качества способен прослужить до 25 лет.

Проектирование навеса

Навес с односкатной крышей имеет достаточно простую конструкцию. Поэтому его можно построить самостоятельно. В его состав входит:

Кровельное покрытие(поликарбонат).

Выполнить расчеты и чертеж навеса совсем не сложно. Также можно приобрести в строительном магазине готовые комплекты и выполнить сборку самостоятельно.

При создании проекта необходимо учесть следующие моменты:

Угол наклона кровли. Его выбирают в соответствии с климатическими условиями в регионе строительства. Если в местности выпадает большое количество снега в зимние месяцы, то уклон навеса должен составлять от 35 до 45 градусов. Это предотвратит разрушение кровельного ската под нагрузкой, создаваемой слоем снега. Если в регионе часто бывает ветреная погода, уклон кровли навеса не следует делать больше 20- 25 градусов. Для средней полосы России хорошо подходят конструкции с углом скатов от 30 до 35 градусов;

Стропильная конструкция. Для изготовления обрешетки и стропил навесов из поликарбоната применяют профилированные трубы из металла или древесина. Следует отметить, что у стропильной системы из древесины меньший эксплуатационный срок, поскольку этот материал имеет слабую устойчивость к воздействию воды. Для увеличения службы конструкции из древесины ее обрабатывают антисептическими веществами, а затем красят. Обрешетка, выполненная из металла более долговечна;

Разновидность поликарбоната. В строительных магазинах можно встретить поликарбонат различной структуры и расцветки. Отличительной особенностью этого материала является широкая цветовая гамма, а также богатый выбор фактур. Для крыши беседки и навеса обычно применяют листы поликарбоната синей, бронзовой или зеленой расцветки;

Расположение навеса. Эта односкатная постройка может быть пристройкой к дому либо стоять отдельно. При монтаже навеса из поликарбоната, пристроенного к дому, можно сэкономить на возведении опорных столбов. К тому же навес в этом случае будет защищен с одной стороны от порывов ветра.

Строительство навеса

Самостоятельное строительство навеса из поликарбоната не займет много времени. Монтажные работы может выполнять даже один человек.

При выполнении работ понадобятся следующие инструменты:

Возведение односкатного навеса из поликарбоната состоит из следующих этапов:

В первую очередь необходимо подготовить площадку под навес. С территории строительства необходимо убрать камни, мусор, а также удалить к большие растения. Затем выполняется выравнивание площадки. Для этих целей используется грунт, песок либо гравий.
Далее выполняется разметка возводимого навеса. Для выполнения этой работы понадобится шнур, мерная лента либо рейка, а также колышки. Посредством строительного уровня выверяются углы между сторонами навеса. В местах, где будут располагаться опорные столбы, забивают колышки.
Далее необходимо под опорные столбы пробурить отверстия. Если навес имеет небольшую площадь, то достаточно установить четыре столба. Следует отметить, что при увеличении площади постройки также увеличивается количество опор, которые необходимо установить. Расстояние между столбами необходимо делать от 120 до 150 сантиметров. Бурят отверстия с помощью ручного бура. Их глубина должна составлять 60- 80 сантиметров, т.е. соответствовать глубине промерзания грунта.
В пробуренные отверстия необходимо засыпать смесь из песка и гравия. Затем выполняется установка столбов и заливка бетоном. Для формирования уклона ската необходимо, чтобы находящиеся на одной стороне столбы были выше остальных.
Верхние концы столбов связывают посредством верхней обвязки. Для этих целей применяют трубы либо металлопрофиль. Обвязку закрепляют кронштейнами либо сваркой. Металлические стропильные фермы изготавливают на земле, после чего приваривают к верхней обвязке. К стропилам сверху приваривают обрешетку.
На последнем этапе выполняется обрезка листов поликарбоната по размерам. Для закрепления поликарбоната в нем делают отверстия. Монтаж материала выполняют снизу-вверх. К качестве крепежных элементов используют термошайбы. Образовавшиеся стыки соединяют специальным профилем.
После сварочных работ на каркасе навеса остаются швы. Их необходимо зачистить и обработать грунтовкой. Элементы из металла покрывают окрашивают для защиты от коррозии. Края поликарбоната заклеивают армированным скотчем.

:

Источник: http://info-krovlya.ru/raznoe/odnoskatnyj-naves-iz-polikarbonata.html

Навес из поликарбоната своими руками

Поликарбонат – сравнительно современный материал, но благодаря своим эксплуатационным характеристикам довольно быстро завоевал доверие потребителей. Конечно основная и самая ценная его особенность – способность пропускать свет. То есть у стекла теперь появилась достойная альтернатива.

Поэтому навес к дому из поликарбоната уже не диковинка, а норма, продиктованная жизненной необходимостью, позволяющая экономить электроэнергию. Ведь им легко реализовать прозрачные стены и крышу. При этом относительно простой монтаж даже начинающим мастерам позволяет создавать практически произведения искусства.

Отличная гибкость, прочность материала позволяет монтировать достаточно сложные архитектурные решения с необычной геометрией.

Какой поликарбонат выбрать для навеса

Как известно, поликарбонат делится на подвиды: сотовый и сплошной. Конечно, для навеса можно взять любой – помещение всё равно «подсобное», особых требований нет. Поэтому в основном, на выбор влияет тип постройки – если требуется конструкция сложной формы, то и поликарбонат берётся более мягкий, податливый.

При этом, какой выбрать поликарбонат для навеса – сотовый или монолитный принципиального значения не имеет.

Однако практика показывает успешную эксплуатацию сплошного профилированного поликарбоната. Его профиль точь-в-точь как у профлиста. Поэтому пристроить такой навес к дому из поликарбоната своими руками совсем несложно.

Как сделать навес из поликарбоната своими руками

Для навесов, установленных обособленно и примыкающих к дому могут использоваться одни и те же приёмы и материалы. Конечно, они должны поддерживать общую дизайнерскую идею, гармонично сочетаться с имеющимися постройками. Вообще кто сказал, что навес должен быть в единственном числе – их вполне может быть несколько. При этом они могут быть абсолютно разными:

Односкатные навесы – наиболее простая, часто встречающаяся конструкция, примыкающая к дому. Угол наклона крыши часто ориентирован на быстрый сход осадков.
Двускатные конструкции – конструктивно более сложны, эксплуатируются отдельно стоящими сооружениями.
Полукруглая – арочная форма навеса. Всегда привлекает своей необычностью и оригинальностью. Актуальна не только для отдельно стоящих построек, но и козырьков, расположенных над входными дверьми домов.
Купольные и волнообразные формы – отличный декоративный или защитный элемент.
Многоуровневые конструкции, строятся сугубо для декоративных целей, и никакой функциональности не несут.

Мы же реализуем самый простой односкатный навес, и опишем некоторые особенности более сложных конструкций. Произведём расчет навеса из поликарбоната.

Спланируем работы

Для устройства навеса понадобится изготовить столбы, прогоны, стропила и возможно обрешётку. Всё рассчитывается исходя из высоты и площади. Из неё получается число листов поликарбоната, при этом важно учесть, какой поликарбонат для навеса планируется использовать. Это значит, что профилированная кровля рассчитывается по принципу профлиста, то есть с учётом своей практической ширины.

Подготовим площадку

Как обычно всё начинается с разметки – необходимо прямо на местности обозначить площадь будущего навеса, местоположение опор. Обычно строят навес из поликарбоната во дворе дома. Поэтому возводить опоры нужно только с одной стороны, ведь с другой обычно капитальная стена. Однако, необходимо верно оценить ситуацию – если площадь навеса планируется большая, возможно понадобятся и промежуточные опоры. Их можно устроить в виде поддерживающих колонн, а уменьшить количество устройством дополнительного прогона под стропила.

После того как определились с количеством, под них бурятся ямы, которые лучше заранее запланировать ниже глубины промерзания грунта. А на дне, по кругу выбрать землю, тем самым увеличить площадь опоры. Она не позволит свае проседать, ведь снеговая нагрузка на пологом навесе немаленькая. При этом увеличенный диаметр сваи удержит её на заданной глубине во время сезонного пучения грунтов.

Изготовим основание для опор

Перед заливкой свай бетоном устроим им гидроизоляцию – свернём из рубероида цилиндры и поместим их в ямы. Для удобства заливки полезно изготовить загрузочную воронку – опалубка из рубероида прижмётся, это в разы увеличит аккуратность и скорость укладки бетона. Не забудем про арматуру. На этот раз сваи будут заливаться по уровню земли – не забываем, что всё в итоге накроется общей крышей, и нет нужды излишне страховаться.

Однако, монтаж навеса из поликарбоната заключается не только в устройстве крыши. Если пол ещё не запланирован, пришло время определиться – возможно, что понадобятся дополнительные бетонные работы. Например, под плитку необходимо устройство стяжки. Снова всё начинается с разметки – по периметру нужна опалубка:

Забиваем для неё в землю клинья. После жидкостным или лазерным уровнем отмечаем по ним общую горизонталь.
Пока свобода передвижений не ограничена досками опалубки, подсыпаем подушку, но не всю площадь – периметр оставляем свободным. Его подсыплем после того, как полностью установим опалубку в горизонт. Для того чтоб работа шла быстро и качественно, доски для неё должны быть кромлёными – будем ровнять бетон по краю доски.
Распределим и навяжем арматурную сетку, два слоя – без неё укладывать бетон нет никакого смысла. Причём это должна быть именно арматура, а не кладочная сетка, которой часто заменяют арматуру при внутренних работах – здесь «улица» задаёт требования прочности.
Укладываем бетон, ровняем длинным правилом по краям досок опалубки, добиваясь ровной поверхности. Железнить и заглаживать не нужно, под плитку достаточно хорошо выровненной «шершавой» стяжки.

Если предполагается пол «палубного» типа, то под него полезно сделать бетонные лаги. Такая решётка, сделанная по принципу облегчённого ленточного фундамента, гарантирует долгую эксплуатацию пола без перекосов и провалов.

Подготовка, для того чтоб пристроить к дому навес из поликарбоната окончена – переходим к установке опор.

Опоры – столбы

До этого времени мы намеренно не занимались столбами, чтоб после подготовки их изготовить абсолютно одинаковыми и все как один установить на бетонные основания. Это автоматически задаст верхний горизонтальный уровень, а значит не потребуется их пилить на высоте.

Так как основание изготовлено бетонное, сам кровельный материал имеет большой срок эксплуатации, выходит, что в качестве материала для конструктивных элементов предпочтительно рассматривать металл. Однако при желании реально построить и деревянный навес из поликарбоната, просто дерево необходимо защитить.

При этом часто бывает, что навес сам собой переквалифицируется в уютную беседку. Ведь дерево создаёт атмосферу домашнего комфорта.

Наши столбы будут из металла. Для них хорошо подойдёт профильная труба, а если использовать «нкт», то прочности будет даже с избытком:

Режем их в размер. Если будем крепить в бетон анкерами, приварим к столбам нижние площадки с отверстиями. Но можно просто привариться к арматуре столбов.
Столбы необходимо тщательно откорректировать в строго вертикальное положение.
Укладываем и привариваем поверх столбов перемычку из такой же трубы – «лежанку» для стропил.

После этого на капитальной стене дома анкерами крепим подвесные опоры – «гнёзда» под стропила. Сплошной «лежень» специально под них смысла делать нет.

Стропила и форма навеса

Однако всё это справедливо, когда строится односкатный навес из поликарбоната. Но стропила – ключевой момент, ведь их форма определяет общую конфигурацию крыши:

Если расстояния сравнительно небольшие, то простые прямые стропила зададут ровную плоскость.
Когда площадь навеса большая, стропила могут прогнуться под тяжестью снега. Чтоб избежать промежуточных опор и увеличить прочность, можно применить стропильные фермы. Здесь важно правильно оценить возможности конструкции. В идеале стропильная система должна быть жёсткой, чтоб исключить прогибы, излишние напряжения поликарбоната.
А стропильные фермы в свою очередь могут быть любой формы. Таким образом легко создаётся прямой, асимметричный или арочный навес из поликарбоната. Однако для крыши изогнутой формы нужно выбрать сотовый поликарбонат небольшой толщины. Он более гибок и податлив по сравнению с другими видами.

Раскрепим готовые стропила: одной стороной уложим в опоры на капитальной стене дома, другой разложим на горизонтальной перемычке столбов.

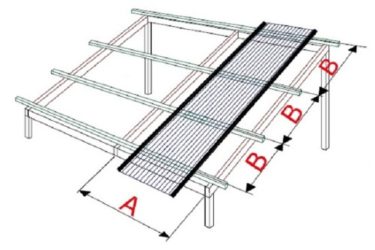

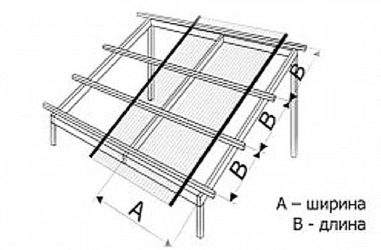

Набьём обрешётку

Профилированный поликарбонат сравнительно мягкий материал. Его легко продавить, но за счёт собственной упругости он сразу восстанавливает первоначальную форму. Поэтому прямо на стропила его не постелить, необходима обрешётка. Причём широкая – лучше из досок.

Для обрешётки возьмём обрезную дюймовку шириной 10-15 см. Предварительно отшлифовав, обработаем антисептиком и пропиткой против возгорания. Видимые стороны хорошо покрасить защитной фасадной краской семейства «белинка». С подобной обрешёткой надёжность конструкции значительно повышается, уже не очень-то важна сама толщина поликарбоната для навеса. Шаг выбирается произвольный, однако нелогично, когда он меньше ширины доски. Для него более подходит размер в одну или две ширины доски обрешётки.

Покроем поликарбонатом

Закрываем навес поликарбонатом. Приворачиваем на кровельные саморезы с резиновыми шайбами. Все действия стандартные, как для работы с профлистом:

Укладываем нижний ряд, но не крепим самый верх листа.
Монтируем второй и последующие ряды. Верх листов проворачиваем, когда он будет уже накрыт следующим.

Лёгкий навес из поликарбоната – видео

В добавок к приведенной инструкции предлагаем вам визуально оценить все этапы строительства навеса.

Адаптируем готовый навес

Если к дому уже пристроен навес – стоит задуматься не о том, как сделать навес из поликарбоната, а как проще заменить его кровлю.

Тем более, что это намного проще, чем строить всё «с нуля». Определим порядок действий:

После демонтажа кровли первым делом проверяем горизонтальное положение столбов и горизонтальное положение прогонов.
Если нашлись недостатки – исправляем. Для этого домкратим столбы и подливаем бетоном, чтоб не проседали. Параллельно правим вертикали, возможно для этого понадобиться пробурить и забетонить новые сваи. Это даже лучше – сразу исправим ненадёжные места.
Оцениваем состояние стропил, если есть предпосылки для прогиба – готовим новые дополнительные столбы и прогон. Однако, не лишним будет проработать вариант изготовления стропильных ферм.
Проверяем состояние и правильность монтажа обрешётки, по необходимости прореживаем или наоборот добавляем. Не забываем защищать пропитками и облагораживать краской по дереву.
После реанимационных мер уточняем, какая толщина поликарбоната для навеса будет наиболее подходящей. После монтируем выбранный кровельный материал.

Уход за навесом

Как любой другой, навес для крыльца из поликарбоната нуждается в водоотведении. Поэтому сразу по готовности кровли необходимо смонтировать водосточные желоба, трубы и обеспечить водоотведение. Затягивать с этим не стоит, так как сырость всегда губительно влияет на бетонные конструкции – замерзая, сырой грунт вспучивается значительно сильней, с лёгкостью ломая при этом и более значимые, массивные конструкции.

Сам профилированный поликарбонат в своём роде лучший поликарбонат для навеса и в каком-то специальном обслуживании не нуждается. Поэтому уход за навесом чаще всего заключается в контроле вертикального и горизонтального положения прогонов и столбов. При этом регулярно обновляется лакокрасочный слой конструктивных элементов.

Что в итоге

Очевидно, что не так уж и трудно построить навес из поликарбоната своими руками, чертежи и схемы любого из вариантов находятся в свободном доступе. Причём, первоначально построив относительно простой вариант, его всегда можно дополнить декоративными элементами – постройки подобного типа легко превращаются в респектабельные функциональные помещения.

Источник: https://stroy-okey.ru/house/pristroyka/naves-iz-polikarbonata-svoimi-rukami/

Как построить односкатный навес из поликарбоната своими руками?

Двор частного жилого или дачного дома со временем обрастает хозяйственными постройками, упрощающими быт хозяевам, строительство которых, как правило, происходит своими руками. Односкатный навес с поликарбонатным покрытием – простейшая конструкция, которая может служить в качестве беседки, места хранения дров, содержания машины и других хозяйственных нужд. Поликарбонат придает постройкам современный, привлекательный вид, не требуя финансовых вложений и сложного ухода. Эта статья расскажет, как рассчитать, выполнить чертежи односкатного навеса из этого недорогого материала.

Свойства материала

Поликарбонат является современным высокотехнологичным материалом на основе полимерного пластика, который обладает ячеистой структурой. Этот материал пропускает свет, выпускают бесцветные, цветные и узорчатые изделия. Навес и поликарбоната станет отличной крышей для беседки и гаража, пристроенного к дому, или отдельностоящего сооружения. Этот материал завоевал популярность благодаря следующим качествам:

Легкость. Вес листа поликарбоната в 7-8 раз легче стекла такого же размера. Поэтому он используется для строительства своими руками легковесных конструкций, не требующих основательного фундамента.
Гибкость. Листы поликарбоната хорошо гнутся без предварительной обработки, поэтому они используются для сооружения арочного навеса, конструкций округлой формы. Гибкость этого материала позволяет гнуть листы своими руками без применения специального инструмента.
Светопроницаемость. Поликарбонат пропускает до 87% солнечного света, под крышей из этого прозрачного материала всегда светло и комфортно. В тоже время он прекрасно защищает от ультрафиолета и создает приятную тень.
Покрытие. защищающее от УФ-лучей
Прочность. Листы поликарбоната обладают высокой ударопрочностью и несущей способностью, в несколько раз превосходящей данные характеристики у стекла. Благодаря ячеистой структуре односкатный навес с поликарбонатным покрытием, собранный своими руками, не проломится под весом снега или при попадании града.
Разновидности поликарбоната

Обратите внимание! Опытные мастера отмечают отличную шумоизоляционную способность этого материала, благодаря которой даже в сильнейший ливень звук капель не мешает разговору и звучит тихо. Качественный поликарбонат имеет срок службы до 25 лет.

Конструкция

Конструкция односкатного навеса достаточно проста для монтажа своими руками. Она состоит из опорных столбов, стропильных ферм, обрешетки и собственно поликарбонатного покрытия. В строительных магазинах продают готовые комплекты для самостоятельной сборки, однако, самому рассчитать и сделать чертежи не на много сложнее. В процессе создания проекта учитываются следующие факторы:

Уклон навеса. Этот параметр определяют, оценивая климатические условия зоны строительства. Для регионов, характеризующихся большой снеговой нагрузкой, строят навесы с уклоном 35-45 градусов, чтобы предотвратить разрушение ската под весом снежной шапки в зимний период. В случае, если местность славится прерывистыми ветрами, сооружают более пологие навесы с уклоном не более 20-25 градусов. В средней полосе России хорошо себя показывают конструкции с углом наклона скатов 30-35 градусов.
Стропильная система. Стропила и обрешетка навесов выполняются из древесины или профилированных металлических труб. Древесина имеет меньший срок эксплуатации, так как плохо противостоит воздействию влаги, ее обрабатывают антисептическими средствами и покрывают краской. Обрешетка из металла – более удачный вариант для сооружения навесов, она легче и долговечнее.Стропильная ферма односкатного навеса Чертеж односкатного навеса с размерами
Вид поликарбоната. В ассортименте строительных магазинов имеются листы поликарбоната разных цветов и с различной структурой. Этот материал отличается богатым выбором расцветок и фактур. Для навесов и беседок используют поликарбонат зеленого, синего или бронзового цвета. Холодные оттенки создают ощущения прохлады и свежести.
Размещение. Односкатные кровельные конструкции могут быть пристройками к основному дому или стоять в стороне. Строительство пристроенных навесов дает возможность сэкономить на опорных столбах и защитить сооружение от ветра с одной стороны.

Важно! Стропильные фермы односкатного навеса представляют собой треугольную конструкцию, основание которой равно ширине навеса, а гипотенуза соответствует длине ската. Чтобы защитить лист поликарбоната от повреждений и прогибов, сооружается обрешетка, шаг которой не превышает 40-50 см.

Процесс монтажа

Монтаж односкатного навеса из поликарбоната своими руками занимает не более 1 дня, он может выполняется одним работником, однако, помощь в этом деле не повредит. Для сборки потребуется стандартный набор инструментов, в который входит сварочный аппарат, шуруповерт, ножовка по металлу или болгарка. Процесс строительства выглядит следующим образом:

Схема монтажа односкатного навеса

Первый этап строительства – подготовка площадки. С места, где будет располагаться сооружение, убирают весь мусор, камни, выкорчёвывают крупные растения. Строительный участок выравнивают с помощью песка, грунта ли гравия.
С помощью мерной ленты или рейки, шнура и колышек выполняют разметку будущего навеса, выверяя углы между сторонами с помощью строительного уровня. Колышками обозначают расположение столбов.
Следующая фаза монтажа – бурение отверстий под опорные столбы постройки. Минимальное количество столбов для навеса небольшой площади – 4 штуки, но чем сооружение больше, тем больше опор потребуется. Шаг между ними должен составлять 1,2-1,5 м. Отверстия в грунте проделываются ручным буром на глубину промерзания почвы, то есть на 0,6-0,8 м.
В отверстия засыпают песчано-гравийную смесь, устанавливают опорные столбы и заливают бетонным раствором.
Опоры, расположенные по одной стороне, должны быть выше других, чтобы обеспечивался уклон ската.

Проект односкатного навеса из поликарбоната для дачи
Вершины стоек соединяют верхней обвязкой, которая изготавливается из металлического профиля или труб. Крепление выполняют с помощью сварки или кронштейнов. Стропильные фермы сваривают на земле и приваривают к обвязке. Поверх стропил приваривают обрешетку.
Листы карбоната обрезают до нужного размера, проделывают в них отверстия для крепления, устанавливают на скат снизу вверх, фиксируя термо-шайбами. Стыки поликарбоната соединяются с помощью специального профиля.

Важно! Все швы на каркасе навеса, оставшиеся после сварки, зачищают своими руками, затем грунтуют. Металлические детали покрывают устойчивой краской для дополнительной защиты от коррозии. Края карбоната подклеивают армированным скотчем.

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/odnoskatnaya/kak-postroit-odnoskatnyj-naves-iz-polikarbonata-svoimi-rukami.html

Поликарбонат для навеса

Для навесов используют все виды поликарбоната, так как он и создавался в первую очередь для них. Навесы бываю разные — это и козырек стадиона, и заправочная станция, и небольшая беседка, и приямок или козырек от дождя возле здания. Пластик можно применять везде, где требуется недорогой, но прочный и долговечный материал.

Цены на сотовый поликарбонат для навесов

Толщина листа	Цвет	Цена за лист 12м, руб.	Цена за лист 6м, руб.
4 мм	прозрачный	3800	1900
цветной	4100	2050
4 мм усиленный	прозрачный	6000	3000
6 мм	прозрачный	5900	2950
цветной	6200	3100
8 мм	прозрачный	7100	3550
цветной	7400	3700
10 мм	прозрачный	8000	4000
цветной	8400	4200
16 мм 3R	прозрачный	15800	7900
цветной	16800	8400
16 мм 3RX	прозрачный	18000	9000
цветной	19000	9500
20 мм	прозрачный	21000	10500
цветной	22000	11000
25 мм	прозрачный	24500	12250
цветной	25500	12750
32 мм	прозрачный	26500	13250
цветной	27500	13750

Купить

Цены на монолитный поликарбонат для навесов

Толщина листа, мм	Размеры листа, м	Цвет	Цена за лист, руб	Цена за 1 м2, руб.
2 мм	2,05×3,05 м (под заказ возможна любая длина).	прозрачный	4000	640
цветной	420
3 мм	прозрачный	5900
цветной	6300
4 мм	прозрачный	8750
цветной	8250
5 мм	прозрачный	9850
цветной	10250
6 мм	прозрачный	11700
цветной	12300
8 мм	прозрачный	15500
цветной	16400
10 мм	прозрачный	19600
цветной	20600
12 мм	прозрачный	23300
цветной	24400

Купить

Цены на профилированный поликарбонат для навесов

Форма	Цвет	Габариты листа	Цена в зависмости от толщины, руб/лист
0,8 мм	1,0 мм	1,2 мм	1,5 мм	1,8 мм
волна	прозрачный	2х1,05 м	800	1250	1500	1800	2100
цветной	900	1350	1600	1900	2200
трапеция	прозрачный	800	1250	1500	1800	2100
цветной	900	1350	1600	1900	2200
Возможно изготовление необходимой длины от 1 до 13,5 метров. Наценка + 20% за нестандартную длину. Профилированный монолитный поликарбонат изготавливается в Москве в срок 3 — 14 дней (в зависимости от загруженности производства). Существуют ограничения по минимальному заказу.

Купить

Какая толщина поликарбоната лучше для навеса

Для того, чтобы правильно выбрать толщину поликарбоната для навеса необходимо отталкиваться от той обрешетки, которая у вас есть. Пластик — это внешне покрытие, которое передает всю нагрузку на каркас. В зависимости от вашей дизайнерский идей и возможностей, вы выбирает вид обрешетки (частая или редкая) и к ней покупаете поликарбонат. Есть правило, чем реже обрешетка, тем больше толщина листа. Вам необходимо выбрать золотую середину. Для этого мы приводим таблицу, которая поможет вам подобрать толщину листа в зависимости от расстояния между опорами.

Для навесов не рекомендуют использовать сотовый поликарбонат толщиной 4 и 6 мм, так как листы достаточно мягкие и требуют частую обрешетку. Также не используют монолитные листы толщиной 2 и 3 мм по той же причине.

Как правильно крепить листы

Важно не только выбрать лист, но и правильно его закрепить. Для этого следует руководствоваться несколькими правилами:

Всегда используйте только резиновые Термошайбы.
Для толщины до 10 мм у сотового и 5 мм у монолитного можно использовать жесткий способ (через саморезы по всей площади конструкции) крепления. Для сотового от 16 и монолитного от 6 мм стараться использовать плавающий способ крепления (когда лист имеет точку опоры и от нее может двигаться).

Перевозка и хранение

Монолитные листы поликарбоната и сотовые толщиной до 10 мм перевозятся на газелях. Цена доставки такой машиной у нас 1000 рублей по Москве и плюс 30 руб/км от МКАД, если в область. Листы толщиной от 16 мм перевозятся на больших машинах. Если это 6 метров, то цена 3000 руб по Москве и плюс 35 руб/км от МКАД в область. Если 12 метров, то фура от 12000 руб.

Источник: https://vnovinky.ru/polikarbonat-dlya-navesa/

Навес из поликарбоната своими руками: чертежи, разновидности, монтаж

Поликарбонатные навесы становятся всё популярнее в частном домостроении. Это вполне заслуженно – материал доступен как для самостоятельного монтажа, так и по стоимости. Формы навесов и козырьков при толковом подходе сделают фасад и придомовую территорию индивидуальной – изгибы, вогнутости, арки.

В сочетании с металлическим каркасом, это выглядит стильно и дорого. Однако добиться профессионального результата можно лишь с опытом. И в качестве тренировки, ниже описано – как сделать односкатный навес своими руками. Это наиболее простая форма, впрочем, не потерявшая красоты.

Виды поликарбоната и правильный выбор сырья

Промышленность предлагает потребителю несколько типов строительного материала, которые имеют некоторые отличия друг от друга и, соответственно, достоинства и недостатки. Все продукты объединены общими качествами:

Прочность и невосприимчивость к природной порче – плесень, гниль, паразиты.
Невоспламеняемость – ценное качество для частных построек.
Богатая палитра – нельзя недооценивать внешний вид навеса.

Любой из типов поликарбоната подвержен самостоятельной обработке, а лёгкий вес конструкции позволит вести монтаж практически в одиночку. Итак, виды:

Сотовый. Толщина одной единицы от 3 до 35 мм. Получил своё название благодаря перемычкам внутри листа, которые работают как рёбра жёсткости. Отчего большие снеговые нагрузки не грозят перелому материала и за навес можно не переживать, особенно если он стационарный и на время зимнего времени не будет убран.

Недостатков у материала практически нет, за исключением одного – после окончания монтажа на торцы листов обязательно надевают специальные профили, иначе есть риск попадания влаги в промежутки. Она не угрожает листам, но может нести в себе грязь и вызывать неприятный запах при застаивании.

Монолитный. Выполненный единым целым листом без какого-либо вкрапления. Обладает большой гибкостью. Его больше используют на вертикальных поверхностях – заборах, стенах теплиц, террас.

Обусловлено это тем, что под тяжестью осадков он способен прогибаться, а это приводит к задерживанию влаги и деформации конструкции. Хотя при своевременной чистке навеса она возвратится в исходную форму.

Профилированный поликарбонат. Это монолитный вариант в форме профлиста или шифера. Достоинства его не меньше, чем у собратьев, однако, есть существенный недостаток – при конструировании односкатного навеса, снег, благодаря форме листа обязательно задержится наверху, что нежелательно.

Исходя из написанного, для строительства навеса лучше выбирать сотовый поликарбонат.

Выбор конструкции

Тип поликарбоната, его цвет и форма навеса могут влиять на цель конструкции. Так, например, не лучшим вариантом станет односкатный навес для машины. Своими руками сделать его также просто, но при этом он будет собирать под собой всё тепло солнечных лучей, что негативно повлияет на авто.

Для железного коня лучше использовать арку – она рассеет пучок ультрафиолета, и внутри создастся оптимальная температура без потери света. Очень популярны прямые конструкции для открытых террас, веранд.

Купола и вогнутости хороши для крытых бассейнов, барбекю, беседок. Ниже описаны этапы конструирования простого односкатного навеса – как наименее сложной конструкции для начинающих.

Подготовка

Любая конструкция подлежит тщательному проектированию, иначе она будет представлять опасность для окружающих. Недурно узнать в местном архитектурном отделе – требуется ли разрешение на строительство навеса – ведь он может быть представлен и как пристрой к дому. Чтобы не случилось недоразумения и не пришлось разбирать навес и демонтировать основание, нужно обзавестись необходимым пакетом документов.

Чертёж

Простой односкатный навес представляет собой прямоугольную или квадратную конструкцию согласно цели. Следует заранее установить требуемые размеры высоты и ширины, учитывая то, что часть каркаса уйдёт под бетон. Также схема должна учитывать толщину всех составляющих – труб, поликарбоната.

Это важно, так как нагрузки снега и ветра не должны повлиять на крепость конструкции. Лучше пользоваться специальными таблицами для определения сечения и данными о климатической зоне. Нанеся все требуемые значения на чертёж, можно приступать к работе.

Выбор материалов и инструмента

Если с типом поликарбоната уже решено, то остаётся выбрать сырьё для каркаса. Фаворитами в этом стали профильные трубы – они легки, недороги, выдерживают максимальные нагрузки и просты в монтаже. Подвергаются сборке на болты или сварку. Для последнего нужно иметь определённый навык.

Профильные трубы для придомового навеса выбираются согласно нагрузке – толщина стенок варьируется от 2 до 16 мм. Стойки для каркаса не должны быть меньше 80 мм по ширине стенок, для остальных составляющих – стропильная система, фермы и обрешётка – значения меньше. Кроме того, потребуются:

Рулетка и уровень.
Болгарка.
Дрель.
Молоток.
Крепёж.
Термошайбы и резина.
Сварочный аппарат.
Защитные сурики.
Спецодежда.

Работа не на один день, поэтому после приобретения материалов их нужно складировать в сухом месте без опасности механического воздействия при неаккуратном обращении на листах поликарбоната могут остаться царапины.

Монтаж односкатного навеса – инструкция

Работа должна быть поделена на этапы для качественного процесса. Строгое соблюдение каждого – залог качественной работы.

Основание

Лучше всего сделать навес из поликарбоната утопленным стойками в бетон. Так повысится его прочность. Для фундамента достаточно котлована в 30 см глубиной, который устраивается согласно правилам обыкновенного фундамента – щебнево-песчаная подушка, армирование, заливка.

Площадку следует тщательно выровнять и по углам выкопать ямы под стаканы, в которые будут установлены «ноги» каркаса. Их можно заливать отдельно или в целой конструкции. Время на застывание и усадку – 2-3 недели.

Сварка каркаса

Раму со стойками, пара из которых выше чем другие, можно сделать единым целым, или уложить форму из уголков на профильные опорные трубы – кому как удобнее. Затем в стороне собирается каркас стропильной системы, представляющий несколько ферм – при больших пролётах они необходимы для пущего усиления. Фермы – это прямоугольные блоки с патрубками или уголками, приваренными зигзагообразно.

Верхний пояс может быть сделан в виде дуги и тогда конструкция представит собой арку. Так как решено делать односкатный навес из поликарбоната своими руками, то задача упрощается тем, что оба пояса ферм прямые – верхний заранее подготавливают под крепёж пластика, просверливая в нём отверстия под саморезы. Готовые конструкции приваривают на свои места.

Обрешётка

Назначение обрешётки понятно – удержание веса кровли с последующими нагрузками. Для односкатного навеса обрешётка устраивается чаще, чем для арки, потому что площадь получается больше. Приблизительное значение равно 0,8 м.

Проваривать арматуру, уголки или профильную трубу следует прихватками – так не будет большого количества неряшливых клякс расплавившегося металла и шлака. Кстати, отбивать лишнее нужно сразу по окончании сварки, пока отходы не пристыли к каркасу намертво.

Монтаж листов пластика

Сразу листы не раскраиваются. Это нужно делать непосредственно на каркасе – так будут понятны истинные размеры. Если сделать крой заранее, то, возможно, материала не хватит или его будет много больше – и то и другое ведёт к перерасходу средств.

Листы расстилаются прямо по поверхности обрешётки и на них делаются соответствующие метки под рез и отверстия. Внизу поликарбонат приводят в соответственный вид – режут, сверлят. До того как начинать укладку на каркас, отверстия обрешётки и ферм заклеивают резиновыми уплотнительными кольцами – они не дадут просочиться влаге на металл и полностью прижмутся поликарбонатом.

Укладка происходит следующим образом:

Лист фиксируется саморезами по одному краю.
Затем надевается соединительный профиль, вставляется край второго листа и середина фиксируется.
Следующие элементы крепятся аналогично.

Завершат работу декоративные профили, надетые на торцы поликарбоната – они защитят пластик от накапливания воды. Кроме того, нельзя забыть о полостях труб – они также не должны быть предоставлены влаге – концы следует заварить.

Покраска каркаса и уход за ним

Ничего особенного конструкция навеса, выполненная из профильных труб и поликарбоната – не требует. Важно только покрыть металл особой краской, препятствующей коррозии. Делать это нужно до того, как каркас покроется листами пластика, чтобы не пропустить ни единого участка и не замарать поликарбонат.

Для пущей красоты, сверху каркас покрывается лаком. Кровля же требует самой простой очистки – воды и мягких, неабразивных моющих средств. Своевременная профилактика состоит в том, чтобы выявлять очаги коррозии, очищать их от порчи и покрывать новым слоем сурика. Тогда навес способен прослужить владельцам гораздо больше заявленного срока.

Если хочется красоты и изысканности, то до приобретения поликарбоната, стоит обратить внимание на декоративные модели – они могут походить на витражные стёкла, иметь затейливые узоры, цвета. Некоторые экземпляры сделаны с применением шелкографии – такие модели дороги. Но вид при этом имеют прекрасный. Владельцам, чей бюджет ограничен, вполне можно обойтись плёнкой разного цвета и зафиксировать её изнутри навеса, придав тем самым конструкции желаемый цвет.

Резюме

Сделанный навес из поликарбоната своими руками, чертежи которого были выполнены тщательно – будет радовать владельцев долгое время, если при монтаже не было допущено грубых ошибок. Например – нижние концы стоек могут выйти из единой плоскости вследствие усадки массы бетона, или сама площадка много больше проекций кровли.

Всё это ведёт как минимум к некомфортной эксплуатации навеса. Поэтому, если доморощенные мастера не смогут справиться с чертежами и схемами, то работу лучше поручить профессионалам – они рассчитают правильно нагрузку и установят нужные параметры каркаса.

Общий бал: 10Проало: 2

Рекомендуем! — Энциклопедия Деревянные Дома — NEW

Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.

Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.

Источник: https://1drevo.ru/page/odnoskatnyj-naves-iz-polikarbonata-osobennosti-konstrukcii
