В этой статье:

Особенности проектирования прочной обрешетки под поликарбонат

Поликарбонат — современный, надежный, прочный и экологичный материал, чаще всего используемый в конструкциях, предназначенных сохранять тепло с помощью создания внутри парникового эффекта при сохранении хорошей степени освещенности, таких как теплицы или оранжереи. Бывает и так, что конструкция должна функционировать в условиях повышенных нагрузок, например, в северных широтах, где в зимнее время характерно скапливание снеговой шапки. Именно поэтому перед возведением сооружения из поликарбоната необходимо принять во внимание все нюансы и провести правильное проектирование и последующий монтаж.

Несоблюдение таких требований, как достаточная жесткость каркаса, толщина листов, соотношение площади покрытия к дозволенной нагрузке или пренебрежение к тому, как хранились и транспортировались листы поликарбоната, может в худшую сторону повлиять на долговечность конструкции в целом. Конечно же, к серьезному уменьшению срока эксплуатации могут привести и ошибки во время монтажа, поскольку работы с поликарбонатом имеют ряд особенностей.

Особенности крыши, выполненной из поликарбоната

Основой любой кровли является каркас, состоящий из силовых поперечин, к которым производится крепление кровельных листов. Конфигурация этой конструкции, которая еще называется обрешеткой, будет сильно зависеть от поставленных технических требований, а выполненная на ней кровля должна удовлетворять следующим условиям:

уровень освещенности помещения должен находиться в соответствии с нормативами, указанными в эксплуатационной характеристике;
проникающий внутрь свет должен претерпевать дисперсию, создавая внутри конструкции матовое освещение, причем снижение интенсивности при этом должно быть минимальным;
конструкцией должна быть предусмотрена система вентиляции во избежание возникновения опрелостей и появления плесени;
во время монтажа должны соблюдаться определенные нормативы, гарантирующие максимальную степень гидроизоляции, теплоизоляции и звукоизоляции, а также возможность демонтажа без повреждения конструкции.

Все эти условия могут быть достигнуты только при правильном подходе к сооружению каркаса, включающего стропильную ферму и обрешетку.

Выбор величины шага обрешетки на стропильной ферме

Основными параметрами, по которым определяется то, насколько часто необходимо укладывать опалубку под крепление поликарбоната являются необходимый уклон крыши, радиус изгиба листа, а также его толщина. Конкретным примером может служить конструкция с уклонов кровли не менее 30 градусов, в идеале этот угол равен 50 градусам. Тогда для листа поликарбоната толщиной 4 мм шаг установки опалубки составляет не более 0,4 м, а для листа толщиной 10 мм — не более 1 м.

Также существуют специальные таблицы, определяющие насколько прочной будет плита поликарбоната, установленная с изгибом заданного радиуса. Изменение значения этого параметра требует и изменения величины шага обрешетки, причем эта зависимость носит прямо пропорциональный характер: при меньшем радиусе изгиба и толщине материала меньшим становится и шаг.

Как уж говорилось выше, особым случаем является сооружение конструкций в условиях образования обильного снежного покрова. При этом шаг установки опалубки уменьшают, проектируя угол уклона крыши таким образом, чтобы достичь минимального значения этого параметра при сохранении способности конструкции не накапливать снежную массу.

Следует помнить, что частая обрешетка в значительной мере повышает стоимость сооружения, к тому же ухудшает свойство свободно пропускать свет в помещение, что в северных регионах приведет к использованию дополнительных источников освещения.

Так, если использовать листы поликарбоната с гладкой поверхностью, то угол уклона кровли в 30 градусов уже будет достаточным, чтобы снег скатывался, не накапливаясь на ней.

Если используются жесткие плиты поликарбоната толщиной не менее 1,6 см и позволяет шаг установки стропил (не менее 2,3 м), а скат крыши выполняется крутым или в форме арки с радиусом также не менее 2,3 м, то монтажом обрешетки вообще можно пренебречь. Такой вариант может быть использован, к примеру, для организации кровли пристройки или веранды, где необходимо обеспечить стойкость конструкции к большим нагрузкам.

Как видно, здесь сохраняется принцип обратной пропорциональности: можно смонтировать кровлю из более тонких листов поликарбоната при большой частоте установки обрешетки, а можно использовать толстые плиты, с минимальным количеством опалубки, вплоть до ее отсутствия. Кстати, наиболее «воздушно» выглядят как раз более толстый поликарбонат. Следует помнить, что жесткостной профиль листов должен быть расположен перпендикулярно рейкам обрешетки.

Материал для изготовления обрешетки под поликарбонат

Для изготовления удерживающей обрешетки под листы из поликарбоната могут использоваться различные материалы. Ниже представлены основные, чаще всего встречающиеся при изготовлении силового основания.

Сталь. Наиболее распространенным и бюджетным материалом для изготовления каркаса конструкции под установку листов поликарбоната является металлический профиль сечением 2х2 см с частотой установки лонжерона через каждые 60 – 80 см. С помощью специального трубогибочного станка таким каркасам придается необходимая форма, например, арочная.

Сборка несущей конструкции производится на месте с помощью крепежных элементов и электродуговой сварки. Во избежание прогиба каркаса под тяжестью снега шаг установки обрешетки устанавливается исходя из определенных требований, но не менее 1,5 м.

Алюминиевый сплав. Также основание может быть выполнено из дюралюминиевого профиля, который имеет основное преимущество — меньше подвержен коррозийному эффекту. Однако, это дорогостоящий материал, поэтому он используется несколько реже.

Древесина. Дешевый и прочный материал, однако для постройки несущей конструкции необходимо использовать клееную древесину, либо т-образный профиль, обработанный специальным раствором. Обыкновенная отрезная доска или брус сильно подвержены деформации под воздействием влаги, что неизбежно приведет к появлению трещин на листах поликарбоната. Также недостатком является и то, что при помощи этого материала практически невозможно создать арочную конструкцию.

Проектирование и расчет конструкции обрешетки под поликарбонат

При проектировании сооружения из поликарбоната также необходимо стремиться к оптимальному соотношению ценакачество. Следует учитывать, что выгоднее, например, использовать металлический профиль вкупе с толстым поликарбонатом. Это решение обосновано тем, что металл стоит дороже, а при такой конфигурации можно выполнять более прореженную обрешетку, тогда и количество сварных швов будет сведено к минимуму.

Для удобства проектирования существуют специализированные программы, которые производят расчет конструкции и делают чертеж по следующим входным параметрам:

форма стропильной фермы и кровли в целом;
геометрические размеры кровельного поликарбоната;
высота конструкции;
климатические условия в зависимости от региона.

В более простом варианте для определения оптимального значения шага обрешетки можно воспользоваться специализированными таблицами.

Крепление листов поликарбоната к обрешетке

Как и для любого другого профильного кровельного материала предпочтительно использовать специальные саморезы с головкой под накидной ключ с встроенной гайкой и стопорной резиновой шайбой. Однако, существует и более удобный крепеж — термошайба для крепления поликарбоната. Конструктивно это шайба с пластиковой втулкой и уплотнительным кольцом, снабженная декоративно-защитным колпачком на защелке.

Преимущества использования такого крепления следующие:

организация плотного, надежного и герметичного соединения;
устранение эффекта передачи холода по металлу, из которого выполнен саморез;
ограничение хода крепежного элемента по высоте втулки, что устраняет проблему с замятием листа поликарбоната.

Основным недостатком таких элементов можно выделить их сильно выступающую над кровлей форму, что может привести к задерживанию снежной массы. Поэтому их все же лучше применять при использовании особо прочной несущей конструкции арочного типа. В остальных случаях следует отдать предпочтение классическому саморезу с пресс-шайбой.

Являясь превосходным материалом, поликарбонат дает возможность реализовывать сооружения по самым сложным проектам. Такие конструкции будут светлыми, теплыми и прочными только при условии, что имеют под собой прочную, продуманную обрешетку.

Источник: https://polimerinfo.com/polikarbonat/obreshetka-pod-polikarbonat.html

Расчет шага обрешетки под поликарбонат 4, 8, 10 мм

/ Советы /

Для создания кровельной конструкции требуется наличие каркаса, на который осуществляется крепление материала для покрытия кровли и поликарбонат не является исключением из этого правила. Для любого, кто намерен построить крышу, не будет лишней информация об обустройстве обрешетки под него.

Условия, которым должна удовлетворять конструкция

возможность, если в этом будет необходимость, ее демонтировать;
установка должна выполняться с учетом правил строительства по прочности, звуко-, тепло- и гидроизоляции;
обеспечение системой вентиляции;
лучи солнца должны проникать, но со смягченной яркостью;
уровень освещения должен соотноситься с установленными правилами.

Чтобы соответствовать всем этим требованиям, конструкция должна иметь хороший каркас.

Расчет обрешетки

Характеристики, которым должно соответствовать кровля из монолитного поликарбоната

Для длительного срока эксплуатации кровли из поликарбоната она должна соответствовать следующим условиям:

01:57

Советы по крепежу монолитного поликарбоната

Шаг обрешетки

Вне зависимости от вида материала, которым планируется накрыть кровлю, расстояние между элементами опалубки зависит от величины ее уклона. Если планируется строительство более пологой крыши, наклон должен быть равен не менее 30 градусам, а шаг обрешетки под поликарбонат эквивалентен его толщине.

Например, для 4-миллиметрового СПК он не может превышать 40 сантиметров, а для 10-миллиметрового –100 сантиметров. Оптимальной величиной наклона считается угол, составляющий 50 градусов.

Перед монтажом, нужно проводить расчет обрешетки под поликарбонат с учетом радиуса изгиба кровельного материала. Любое его изменение требует корректировки шага укладки опалубки. При этом, чем меньше толщина листа поликарбоната и радиус его изгиба, тем с меньшим промежутком монтируют элементы опалубки. К примеру, когда строится обрешетка под поликарбонат для односкатного навеса с углом наклона 20 градусов, шаг ее монтажа не должен превышать 40-50 сантиметров.

Также нужно помнить о снеговых нагрузках. Для местности с повышенным количеством осадков зимой необходимо при строительстве крыши выбирать меньший шаг обрешетки. С учетом того, что у пластика гладкая поверхность, будет достаточно уклона в 30 градусов, чтобы снежный покров не задерживался на кровле.

В то же время, для крыши, например, веранды, лучше возводить более крутую конструкцию – арочную, способную успешно противостоять повышенным снеговым нагрузкам.

Благодаря расчету обрешетки под поликарбонат можно выбрать один из двух возможных вариантов каркаса:

частая опалубка при использовании тонких листов;
разряженная – при применении более толстого материала.

Проектирование и расчет конструкции для устройства кровли из монолитного поликарбоната

Для строительства любой кровли необходимо создание обрешетки и стропил, на которые монтируется кровельный материал, такой как монолитный или сотовый поликарбонат. Чтобы спроектировать и построить сооружение из поликарбоната необходимо учесть все нюансы и правильно рассчитать обрешетку для крепления материала.

Каркас и материал

Простой тип каркаса – тонкостенные трубы 20х20 мм с шагом 60-80 см. Если нужно изготовить кровлю арочной формы, тогда трубы можно согнуть, используя станок.

Каркас из стали собирается на месте, используя уголки, болты и прочие крепежные элементы. Шаг ферм — менее 1,5 м. Это позволит поверхности выдержать вес снега.

Алюминиевая обрешетка не подвержена коррозии, поэтому отлично эксплуатируется снаружи. Но удорожание проекта, если сравнивать со стальным вариантом, — более 2,5 раз.

Древесина также может применяться для изготовления каркаса, но только она должна быть клееной. Иначе конструкцию ждут трещины и деформация.

Монолитный поликарбонат шаг обрешетки

Правильный расчет шага обрешетки кровли с учетом особенностей материала — гарантия успеха конструкции из монолитного поликарбоната. Расчет обрешетки позволяет избежать лишних затрат на материалы, сэкономить бюджет. В результате конструкция будет прочной и надежной, способной выдержать достаточные нагрузки без риска обрушения.

Монолитный поликарбонат расчет обрешетки

Для правильного и быстрого расчета шага обрешетки разработаны специальные таблицы, позволяющие подобрать необходимые размеры, зная толщину и ширину листа, а также снеговой регион, в котором возводиться сооружение.

Крепление листов

Для крепления обрешетки используются саморезы, при выборе которых учитывается материал и форма сооружения. Чаще всего это крепежи под плоскую или накидную головку. В некоторых случаях используются термошайбы. Выгода применения последних очевидна:

ножка, благодаря опоре на каркас, противодействует смятию листа;
отсутствуют «мостики холода», которые создаются саморезами;
обеспечивается должный уровень герметичности, а также прочности соединения.

Термошайбы включают защелкивающуюся и уплотнительную крышки, пластик с ножкой. Однако в применении такого крепления есть один недостаток – выпуклая форма, которая может ухудшить перемещение снега. Следовательно, шайбы лучше использовать или для арочных конструкций, или для имеющих значительный запас прочности.

В иных случаях эффективнее применить саморезы с наиболее плоской шляпкой. Тогда скольжение осадков будет без преград.

Выбор и расчет – важная база для конструкции

Как видим на фото, обрешетка из поликарбоната – отличное решение по многим показателям. И важно лишь рассчитать ту конструкцию, которая будет использоваться при конкретных условиях. Тогда эксплуатация может быть безопасной и долговечной, при этом с обеспечением всех качеств поликарбоната, как материала. А значит, цели будут достигнуты.

Для расчета необходимо задать ширину и при помощи таблицы определить длину

Приведенные в таблице расчеты – это данные практических измерений, проведенных на испытательных стендах, которые носят рекомендательный характер. Стандартная ширина листа монолитного поликарбоната взята 2,05 метра (205 см), и для удобства деления на одинаковые 2 или 3 части берутся размеры 70 см и 102 см. Все расчетные значения поддаются интерполяции.

Таблица расчета обрешетки несущей конструкции под монолитный поликарбонат

Снеговой регион,	1 снеговой регион (80)	2 снеговой регион (120)	3 снеговой регион (180)	4 снеговой регион (240)	5 снеговой регион (320)	6 снеговой регион (400)
кг/м²
Толщина поликарбонатного	шаг продольной обрешетки, см
листа,	205	102	70	205	102	70	205	102	70	205	102	70	205	102	70	205	102	70
миллиметров	шаг поперечной обрешетки, см
2	45	46	42	41	41	38	38	38	35	34	34	31	28	31	29	30	30	28
3	77	80	89	69	71	73	64	66	65	58	59	57	56	54	52	51	51	48
4	91	102	200	82	88	105	76	80	87	68	71	71	64	65	64	60	61	60
5	104	130	∞	94,1	108	400	87	96	138	79	84	95	73	77	80	69	71	73
6	117	178	∞	106	134	∞	98	116	∞	89	98	150	82	89	107	78	85	92
8	130	600	∞	117	178	∞	109	143	∞	98	116	∞	91	102	245	86	94	125
10	156	∞	∞	140	∞	∞	130	550	∞	116	172	∞	108	141	∞	102	124	∞
12	184	∞	∞	163	∞	∞	150	∞	∞	134	∞	∞	125	275	∞	118	178	∞
Примечание: символ ∞ означает отсутствие поперечной обрешетки

Ветровая нагрузка для Москвы и Московского региона составляет 23 кг/м².

Параметры нагрузок по каждому региону можно найти в сборнике СНиП -85 «Нагрузки и воздействия».

Пример расчета обрешетки для кровли из монолитного поликарбоната с помощью таблицы

Описание условий: В Московской области (3 снеговой регион) планируется построить один навес для автомобиля из монолитного поликарбоната. Для строительства изготовлена металлическая обрешетка.

Длина ската составляет 5 м (500 см). Шаг направляющих (расположенных вдоль ската) равен 110 см.

Задача: Подобрать материал так, чтобы обойтись без поперечных направляющих.

Решение: Для 3 снегового региона возьмем шаг продольной обрешетки 102 см (центральная колонка) и видим, что для толщины листа 10 мм шаг поперечных направляющих (обрешетки) равен 550 см, это значение превышает длину ската кровли. Таким образом, из таблицы видно, что лист поликарбоната толщиной 10 мм можно использовать для устройства данной конструкции.

Для удешевления конструкции без потери надежности можно взять лист толщиной 6 мм. В этом случае при шаге продольных направляющих 110 см, шаг поперечных направляющих будет составлять около 100 см (рассчитывается с помощью пропорции).

Для изготовления обрешетки навеса из монолитного поликарбоната можно использовать следующие материалы:

Соблюдение вышеперечисленных требований и рекомендаций позволяет правильно рассчитать, изготовить и смонтировать стропильную систему и обрешетку под монолитный поликарбонат

Поделитесь в соц.сетях:

Источник: https://arbolit.org/sovety/obreshetka-dlya-monolitnogo-polikarbonata.html

Крепкая обрешетка под поликарбонат: верный расчет и крепеж

Какой должна быть крыша из поликарбоната
От чего зависит шаг обрешетки под поликарбонат
Особенности конструкции каркаса из разных материалов

Сотовый поликарбонат – расчет обрешетки
Крепеж листов поликарбоната

Долговечность и функциональность конструкций в большинстве случаев зависит не только от правильного выбора листов и комплектующих, но и от грамотного проектирования и монтажа. Определенную роль играет и соблюдение требований по хранению и транспортировке материала. Работа с поликарбонатом имеет свои особенности. Их незнание приводит к серьезным ошибкам, которые приводят к резкому уменьшению полезного срока эксплуатации и прочности всей конструкции.

Любая кровельная система предполагает наличие каркаса, на который должен крепиться материал для кровли, и поликарбонат в этом вопросе – не исключение. Любой, кто намерен возвести крышу из этого материала, должен решить один из важнейших вопросов, что из себя представляет обрешетка под поликарбонат.

Какой должна быть крыша из поликарбоната ↑

Подобная конструкция должна удовлетворять определенным условиям.

уровень освещения должен соответствовать установленным нормативам;
солнечные лучи должны беспрепятственно проникать через нее, но яркость их при этом должна смягчаться;
должна быть обеспечена система вентиляции;
монтаж крыши проводят с соблюдением строительных норм по прочности, гидро-, тепло- и звукоизоляции;
возможность при желании демонтировать ее и т. д.

Для всего этого необходимо иметь грамотный каркас: обрешетку и стропильную систему.

От чего зависит шаг обрешетки под поликарбонат ↑

Как и в случае любого другого материала для кровли шаг опалубка определяет уклон крыши, а также радиус изгиба и толщина поликарбонатного листа.

Для конструкций с более пологой кровлей уклон должен быть не меньше 30°, а шаг, который имеет обрешетка для поликарбоната, – эквивалентен ее толщине, то есть, например, для 4-миллиметрового СПК он не должен быть больше 40 см, для 10 – соответственно, одного метра. Оптимальным углом наклона считают угол в 50°.

По готовым таблицам или программам можно посчитать максимальную прочность плиты, которая достигается при соответствующей величине радиуса изгиба. Любое его изменение проводит к корректировке шага опалубка, при этом чем радиус и толщина материала меньше, тем меньше выбирают шаг.

Помимо этого, учитываются также снеговые нагрузки –для более снежных районов шаг опалубка выбирают поменьше. Поликарбонатную крышу проектируют так, чтобы снег на них особо не накапливался, иначе пришлось бы значительно уменьшить шаг. Тогда конструкция получилась бы слишком дорогой. Если учесть гладкость поверхности пластика, минимального уклона в 30° достаточно, чтобы позволить снежной массе не задерживаться на крыше.

Тем не менее, например, для крыши веранды конструкцию лучше выбирать более крутую, а еще лучше арочную, которая способна противостоять максимальным нагрузкам. При определенных значениях – толщина материала (16 мм), шаг стропил (2,3 м) и радиус (2,3 м) опалубку можно даже не использовать. В этом случае ее выполняют только в тех местах, где соединяются опоры.

Ребра жесткости листов СПК при укладке должны располагаться под прямым углом (строго перпендикулярно) к обрешетке. Поэтому на кровле особенно воздушно и прозрачно смотрится материал наибольшей толщины.

Таким образом, расчет обрешетки под поликарбонат дает возможность выбора между двумя вариантами каркаса: достаточно частая обрешетка – при условии использования тонкого СПК или разреженная – но с более толстым материалом.

Особенности конструкции каркаса из разных материалов ↑

Простейшим вариантом решения каркаса для СПК являются тонкие трубы из сортового металлопроката (20х20 мм), расположенные через 600-800 мм. Для арочных кровель трубы изгибают по заданному радиусу посредством роликового станка.

Стальной каркас собирают на месте при помощи болтов, винтов, уголков и специального крепежа. Чтобы его детали не прогнулись под тяжестью снега, шаг ферм должен быть меньше 1500 мм.

Каркас может быть выполнен из алюминия, который намного лучше подходит для эксплуатации снаружи, на улице, чем сталь, поскольку он, можно сказать, коррозии не подвержен. Но изделие из него получается значительно дороже стального – порядка 2,5 раза.

Для каркаса используется и древесина, но только клееная. Обычные доски и массивные бруски непременно поведет, из-за чего листы поликарбоната станут деформироваться и трескаться, и образуют между ними трещины и широкие щели.

Сотовый поликарбонат – расчет обрешетки ↑

Одним из условий выбора СПК для кровли является его экономичность. Как поступить – выбрать пластик потолще или выполнить частую обрешетку. Если учесть, что металл стоит намного больше, чем поликарбонат, выгоднее – разреженная обрешетка. Более того, этот вариант еще и менее трудоемкий, так как металлоконструкцию нужно еще и сварить.

Для расчета обрешетки созданы специальные программы, в которых учитывают следующие параметры:

тип кровли,
толщину листа,
ширину и длину остекляемого пролета
высоту арки
регион.

Оптимальный шаг обрешетки можно определить также из соответствующих таблиц.

Саморезы для обрешетки подбирают с учетом формы ее конструкции и материала. Помимо обычных, под накидную или максимально плоскую головку, используют также специальные термошайбы.

Они состоят из шайб: из пластика с ножкой и уплотнительной, а также защелкивающейся крышки. Подобные шайбы имеют определенные преимущества:

обеспечивают надежность и герметичность крепления;
устраняют «мостики холода», создаваемые саморезами;
ножка термошайбы, упираясь в каркас конструкции, предотвращает смятие панели.

Однако их ярко выраженная выпуклая форма, как и саморезов под накидную, может затруднить скольжение снега, поэтому для крепления рекомендуется использовать их в конструкциях, имеющих большой запас прочности, или арочных.

В остальных случаях целесообразнее использовать саморезы, имеющие максимально плоскую шляпку, скажем, оцинкованную пресс-шайбу, чтобы обеспечить беспрепятственное скольжение снега и льда с крыши.

(3 votes, average: 2,67 5)

Источник: http://stylekrov.ru/obreshetka-pod-polikarbonat.html

Как сделать обрешетку под поликарбонат – правильный расчет и шаг для навеса

Что такое кровля из поликарбоната

Необходимо, чтобы конструкция крыши из этого материала соответствовала определенным требованиям:

уровень освещенности отвечал принятым нормативам;
солнечные лучи беспрепятственно проникали через материал, но их яркость была приглушенной;
имела систему вентиляции;
монтаж кровли осуществлялся с соблюдением строительных норм и правил относительно прочности, звуко-, тепло- и гидроизоляции;
наличие возможности демонтажа.

Чтобы вышеперечисленные требования были выполнены, следует правильно обустроить стропильную систему и обрешетку под поликарбонат.

Разнообразие каркасов для поликарбонатных крыш

Чтобы сделать обрешетку навеса из поликарбоната, можно задействовать:

Трубную продукцию из сортового металлопроката сечением 20х20 миллиметров. Чтобы соорудить арочную кровлю согласно заданному радиусу, трубы изгибают с помощью роликового станка.
Стальной каркас. Его собирают с применением уголков, винтов, болтов и специального крепежа. Для недопущения прогиба элементов каркаса под тяжестью снежных масс шаг ферм не должен превышать 150 сантиметров.
Конструкция из алюминиевых комплектующих. Она лучше стального варианта для улицы, поскольку не подвержена коррозийным процессам. Но такой каркас обойдется гораздо дороже, примерно в 2,5 раза.
Деревянная опалубка. Для нее используют клееную древесину. Стандартные доски и массивные бруски обязательно поведет, в результате чего листы материала начнут трескаться и деформироваться и в них появятся широкие трещины и щели. Также важно знать, чем крепить поликарбонат к деревянному каркасу, чтобы крепление было надежным и долговечным.

Расчет обрешетки под сотовый поликарбонат

Этот вид кровельной продукции часто выбирают по причине экономичности. Если учесть, что металлическая конструкция прослужит дольше, чем профилированный поликарбонат, более выгодным решением станет разреженная опалубка.

Чтобы рассчитать обрешетку под сотовый поликарбонат, можно воспользоваться специальной программой, для которой нужны следующие исходные данные:

тип конструкции – скатная, арочная, плоская;
толщина листа;
высота арки;
ширина и длина пролета, на который укладывается покрытие;
регион, где находится объект.

Согласно рекомендациям специалистов:

Листы СПК толщиной 4 миллиметра лучше использовать в тепличном хозяйстве или в случае установки временных конструкций, при этом шаг монтажа должен составлять 40-50 сантиметров при создании кровель скатного типа и до 60 сантиметров для арочных построек.
Поликарбонат толщиной 6 миллиметров задействуют для обустройства навесов и козырьков, в теплицах. Опалубку укладывают с шагом 60-70 сантиметров в скатных строениях, а в арочных – до 70-90 сантиметров.
Сотовый материал, имеющий толщину8 миллиметров, используют для зимних теплиц, автомобильных навесов и других объектов. Его монтируют с расстоянием до 80-90 сантиметровв скатных конструкциях и в арочных – до 100-120 сантиметров.
Листовую 10-миллиметровую поликарбонатную продукцию выбирают для строений, на которые оказывается повышенная нагрузка. Шаг обрешетки под поликарбонат при этом должен составлять до 100-120 сантиметров для скатных кровель и для арочных – до 150 сантиметров.
Изделия от 10 миллиметров применяют для специфических конструкций, а шаг обрешетки рассчитывают индивидуально.

Эти рекомендации касаются исключительно качественного сотового поликарбоната.

Шаг обрешетки под монолитный поликарбонат

Данный вид поликарбонатной продукции относится к сверхпрочным и антивандальным материалам по причине его высокой плотности. Наиболее востребованы листы толщиной 2, 3 и4 миллиметра.

Обрешетка для монолитного поликарбоната укладывается с таким шагом:

при толщине 2 миллиметра, — до 50 сантиметров для скатных крыш и 70 сантиметров– для арочных;
при толщине3 миллиметра– 80 и100 сантиметровсоответственно;
при толщине4 миллиметра– 120 и150 сантиметров.

Для МПК толщиной от 5 до 10 миллиметров шаг выбирают согласно рекомендации специалистов.

Источник: https://kryshadoma.com/polikarbonat/kak-sdelat-obreshetku-pod-polikarbonat-pravilnyy-raschet-i-shag-dlya-navesa.html

Обрешетка для поликарбоната

Строительство любого объекта предполагает возведение крыши. Все чаще при монтаже частных объектов применяют поликарбонат, который обладает великолепными эксплуатационными параметрами. Любой человек, неискушенный в вопросах строительства, прекрасно понимает, что установка кровельной системы начинается с расчета и монтажа каркаса, на который будет укладываться выбранный материал.

Зачем и как устанавливается обрешетка для поликарбоната?

Грамотный монтаж удобной и легкой крыши из полимерного пластика на садовом участке подразумевает наличие у мастера четкого представления о том, как правильно делать обрешетку под поликарбонат. Четкое соблюдение инструкции приведет к отличному результату: готовое сооружение будет долго радовать взгляды хозяев. Главное, чтобы конструкция соответствовала принятым критериям:

лучи солнца должны без препятствий проникать сквозь кровлю, а уровень освещенности должен отвечать нормативным требованиям,
обязательно наличие вентиляционной системы,
установка навеса выполняется по нормам, правилам и требованиям, предъявляемым к герметичности, шумо- и теплоизоляции и к прочности,
возможность разборки кровли.

Для выполнения перечисленных условий нужно смонтировать стропильную систему и крепление обрешетки по всем правилам строительства подобных конструкций.

Правильный подбор материалов для установки каркаса

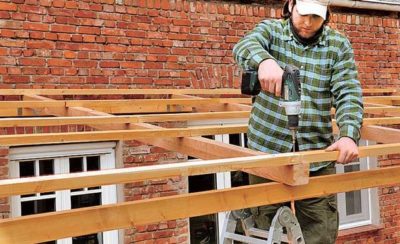

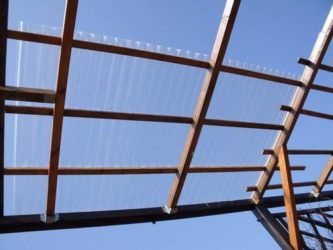

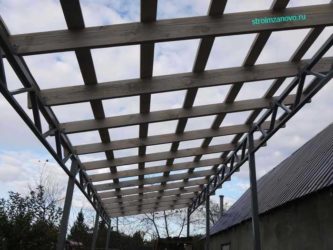

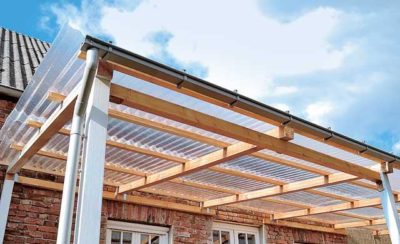

Чтобы правильно построить обрешетку для монолитного поликарбоната, а также успешно установить крышу из листов сотового полимера, приходится выбирать из многих видов строительных материалов. Красивый деревянный каркас выполняется только из клееного типа древесины. Выбирая необработанное дерево для изготовления обрешетки крыши под поликарбонат, нужно понимать, что конструкция постепенно потрескается, и неминуемо начнется ее деформация. Каждое лето обрешетка из дерева для поликарбоната будет требовать покраски и обработки специальными препаратами от болезней и насекомых-вредителей.

Если сделать каркас из тонкостенных металлических труб, он окажется намного прочнее остальных видов и дольше прослужит владельцу. Для изготовления обрешетки нередко используют элементы:

из стали – при наличии подходящих метизов можно поставить стальную основу непосредственно на месте строительства,
из алюминия – такой каркас прекрасно переносит вес, устойчив к коррозионным процессам, а при выполнении правильного расчета обрешетки для сотового поликарбонатасооружение на десятки лет сохранит эксплуатационные и декоративные свойства.

Широкое применение второго варианта ограничивают высокие цены на алюминиевые детали.

Выбор каркаса из разнообразия видов

Для монтажа правильной обрешетки для поликарбоната понадобится:

труба из сортового металлопроката диаметром 20 мм;
каркас, собранный из стальных уголков с помощью стандартного и специального крепежа. Чтобы элементы не прогибались под тяжестью снежной нагрузки, шаг стропил для поликарбоната выполняется длиной до 1,5 метров;
алюминиевая уличная конструкция, не подверженная процессу ржавления, но достаточно дорогостоящая в сравнении с остальными вариантами,
деревянная обрешетка поликарбоната из клееной доски и тяжелых брусков.

Необходимо узнать о надежных способах крепления поликарбоната к каркасу, выполненному из древесины.

В целях экономии бюджета на этапе планирования строительства можно установить элементы основания с большим интервалом, покрыть листами увеличенной толщины.

Как рассчитать шаг обрешетки для поликарбоната

Независимо от выбора вида материала для обустройства односкатной кровли расстояние между деталями опалубки выбирается по углу уклона, с учетом размеров поликарбонатногоматериала. Пологая крыша с наклоном до 30 0 размер шага и толщины обрешетки должны совпадать.

Выбор размеров обрешетки под сотовый поликарбонат из таблицы будет хорошо понятен каждому строителю.

У монолитного поликарбоната и обрешетки таблица не слишком отличается от приведенной выше.

Начиная монтажные работы, надо предварительно провести полный расчет обрешетки под поликарбонат – онлайн калькулятор на сайте поможет точно выполнить эту задачу с учетом размера изгиба материала. Чем меньше эти параметры, тем с мельче требуется промежуток – шаг для поликарбоната. Расчет поможет подобрать нужный вариант каркаса:

маленькое расстояние между стропилами для поликарбоната тонколистового,
разряженная опалубка для толстых листов.

При установке монолитного поликарбоната обрешетка устанавливается с промежутком, который зависит от показателя толщины листового полимера:

2 мм – до 0,5 м для скатных, 0,7 м – для арочных крыш,
3 мм – 0,8 и 1,0 м,
4 мм – 1,2 и 1,5 метра.

Сверхпрочные антивандальные листы МПК толщиной 5-10 мм обладают самой высокой плотностью и требуют подбора шага с рекомендациями профессиональных специалистов.

Выбор оптимального размера обрешетки

Нужно учитывать несколько важных параметров, чтобы будущая кровельная система смогла эффективно противостоять любому негативному воздействию в виде осадков и ударов. На крыше дачного сооружения оптимальным вариантом будет конструкция в виде крутой арки. Именно такая конструкция способна успешно противостоять нагрузке в виде снега и падающих веток. Застройщику придется выбирать между экономией на материалах и долговечностью сооружения.

Чтобы сократить финансовые затраты при возведении выбранной конструкции, необходимо воспользоваться важными рекомендациями. Можно использовать материал большей толщины, если монтируется основа с редким шагом. А для монтажа тонких листов нужно установить стропила под поликарбонат с более мелким шагом.

Монтаж обрешетки под поликарбонат 8, 10 и 12 мм требует учесть:

тип сооружения (скат или арочная конструкция),
геометрические размеры – высота арки, ширина и длина пролетов,
прочность стропильного каркаса, которая определяется выбранным материалом,
сварку, которая обязательно понадобится при сборе конструкции из металлических профилей, зато ее прочность несравнима с сооружением из дерева,
толщину листа, определяющую прочность.

Если используется монолитный поликарбонат, шаг обрешетки становится больше, поскольку в сравнении с сотовым материалом он впереди по прочности.

При монтаже важно также учитывать географическое расположение, которое определяет средний объем выпадающих осадков.

Строительство из сотового поликарбоната. Шаг обрешетки и тип панели

Экономичность определяет выбор этого типа кровельных изделий. Учитывая длительность службы металлической конструкции в сравнении с деревянной обрешеткой, разреженная опалубка будет более выгодным вариантом.

При использовании качественного сотового полимера специалисты рекомендуют:

применять для изготовления теплиц или временных объектов 4-миллиметровые листы с сохранением монтажного шага в пределах 0,4-0,5 метров при формировании скатной кровли и 0,6 метров при изготовлении арочных конструкций,
задействовать материал толщиной 6 мм для монтажа навесов и тепличных систем, в конструкциях скатного типа устанавливая опалубку с шагом 0,6-0,7 м, а для арочных – до 0,7-0,9 м,
поликарбонатные 8-миллиметровые листы использовать для обустройства навесов для автотранспорта, капитальных теплиц и прочих конструкций, монтируя с шагом от 0,8 до 1,2 м, в зависимости от вида объекта,
обрешетку под поликарбонат из 10-миллиметровых листов обустраивать для сооружений, испытывающих серьезную нагрузку, выполняя обрешетку с монтажным шагом 1,0-1,5 метра,
листы толщиной более 10 мм применять для изготовления нестандартных объектов из поликарбоната, с расчетом обрешетки индивидуально для каждого случая.

В видеоролике показаны правила укладки сотового поликарбоната – шаг обрешетки и подбор варианта материала для качественного монтажа надежной кровли.

Балкон из поликарбоната
Когда появляется необходимость обустроить балкон, можно избрать один из нескольких вероятных сценариев. Стандартный подход включает…
Поликарбонат не горит
В декабре 2018г. завода «Полигаль Восток» прошел все испытания на подтверждение соответствия требованиям Техрегламента «О…
Навесы из поликарбоната
Все больше владельцев коттеджей и загородных домов при обустройстве территории выбирают современные качественные материалы. Например, для возведения беседок…
Снять пленку с поликарбоната быстро
Поликарбонат представляет собой прочный, легкий и прозрачный материал из твердого полимерного пластика. Пластичность, морозостойкость, долговечность и другие качества ячеистого поликарбоната…

Источник: https://polygalvostok.ru/obreshetka-dlja-polikarbonata/
