Независимо от того, какой тип конструкции возводится из сэндвич-панелей (гараж, жилой дом, промышленное здание), существует единые правила монтажа. Данная статья раскрывает их в полном объёме.

Подготовка основания

Есть особый вид сэндвич-панелей – самонесущий. Для их монтажа нет необходимости в каркасе, достаточно выполнить лишь устройство фундамента. Если же для возведения здания выбран иной тип плит, им требуется основание, и часто им становится металлический каркас. При его сборке следует придерживаться таких правил:

Требуется идеально выровнять фундамент по горизонтали. Максимально допустимое отклонение составляет 3 мм.
Шаг между вертикальным и горизонтальным профилем должен совпадать по размеру с панелями, но к этому расстоянию нужно добавлять и запас в 5 см с каждой стороны, чтобы элементы беспрепятственно стыковались, а также оставалось пространство для монтажа декоративных экранов при необходимости.
Если в качестве опоры применяются деревянные направляющие, их нужно предварительно обработать защитным средством, не допускающим воспламенения и плесени.

Подъём сэндвич-панелей

На строительную площадку плиты доставляются на грузовых автомашинах в специальной транспортной упаковке. На необходимую высоту плита поднимается посредством вакуумного подъёмника или традиционным подъёмным краном. Чтобы в процессе подъёма поверхность сэндвич-панели не была повреждена, важно выполнять такие правила:

Допускается применение только мягких строп.
Запрещается производить захват пакета стропами, нужно использовать мягкие прокладки.
Чтобы защитить элементы замков от строп, нужно равномерно расположить деревянные распорки, длина которых не должна быть меньше 120 см. Их устанавливают в верхней и нижней частях пакета.
Нельзя поднимать панели с паллет: для начала каждую плиту нужно снять и уложить на ровную поверхность.

Сверление и нарезание сэндвич-панелей

Перед монтажом плиту требуется обрезать до нужного размера, и этот процесс требует большого внимания. При малейшей ошибке поверхность панели будет повреждена, она деформируется, изогнётся.

Важно выполнять нарезку строго в горизонтальном направлении, и с помощью строительного уровня нужно проверять горизонтальность линий. Сначала режется металл, а затем – утеплитель. Идеальное орудие труда здесь – ленточная или дисковая пила с насадками, предназначенными для резки по металлу. Также можно воспользоваться электрическим лобзиком.

Болгарка же здесь под запретом, поскольку под её воздействием кромка плиты нагревается и наружная поверхность деформируется. Утеплитель при высоком нагреве, который возникает при резке болгаркой, может воспламениться.

При сверлении отверстий для крепежей рекомендуется воспользоваться стандартной дрелью. Следует тут же убирать появившуюся металлическую стружку, иначе она повредит поверхности плит.

Монтаж стеновых панелей

В процессе возведения стен из этого материала необходимо предотвращать появление перекосов и неровностей в местах стыков. При острой необходимости плиту можно подрезать сабельной пилой прямо на месте (особенно актуально это на тех участках, где запланирована установка дверных и оконных проёмов).

Когда сборка стен завершена, стыки между плитами заполняются монтажной пеной и прикрываются доборными декоративными элементами, которые одновременно защищают и украшают.

Монтаж плит осуществляется одним из двух методов:

Горизонтальный. Он актуален, когда расстояние между каркасными колоннами не больше 6 метров. При сборке панели помещают одну на другую и крепятся одним из концов к колонне. Преимущество этого метода в том, что панели собственным весом обеспечивают герметичность стыков. Внутри и снаружи обшивка идёт сплошным слоем, и ему не нужна дополнительная отделка. Изнутри её можно сразу оклеить обоями, а снаружи покрыть фасадной краской.
Вертикальный. При возведении невысокого строения (предельная высота здесь 6 м) используется этот метод, когда сэндвич-панели крепятся к направляющим профиля пола или потолка, а также между собой. Преимущество этого способа в хорошей устойчивости конструкции без мостиков холода, поэтому здесь не требуется дополнительное утепление. Это приводит к экономии средств. Ещё одно преимущество заключается в лёгкости монтажа: при этом способе не нужно сооружать строительные леса.

От 30 см при угле наклона до 10 градусов;
20 см при более покатой кровле.

Важный фактор, требующий пристального внимания при монтаже кровельных панелей, — это высокая герметичность стыков в продольном направлении. Чтобы обеспечить её максимально возможный уровень, в пазы соединительных замков заливают герметик на силиконовой основе. По завершении монтажа крепёжные узлы обрабатывают защитными смесями, усиливающими герметичность и влагостойкость.

Секреты правильного крепления плит

Чтобы закрепить панели правильно, нужно выполнять следующие правила:

Запрещается слишком близкое расположение крепежа к краю элемента. Между ними должно быть расстояние не меньше 50 мм.

Необходимо установить крепёж под прямым углом относительно лицевой поверхности, это главное условие качества соединения.

Если применяются саморезы для сэндвич-панелей с уплотнительной шайбой из каучука, их надо закручивать до того момента, когда шайба соприкоснётся с поверхностью. Не следует слишком прижимать шайбу, иначе она деформируется, и это пагубно отразится на герметичности соединения.

Перед тем, как приступить к работе, нужно заготовить метизы впрок. Для этого выполняется расчёт нужного количества на основе таких факторов, как длина панели, схемы расположения крепежей.

Перед монтажом плит в некоторых случаях требуется их обработать, например, очистить от загрязнений, полученных в процессе транспортировки. Не допускается применение чистящих средств, в составе которых имеются абразивные, щелочные или кислотные вещества, поскольку они опасны для поверхности плит.

Если выбран горизонтальный метод укладки в качестве предварительной обработки применяют самоклеящуюся ленту, которая становится дополнительным уплотнителем. Это актуально на участках соприкосновения плит с бетонными колоннами.

Когда все плиты на стенах и кровле установлены, их покрывают защитным составом.

Дополнительная гидроизоляция

При возведении стен из сэндвич-панелей необходимо защитить их нижнюю часть от влаги, которая может проникнуть от фундамента. Для этого укладывается рубероид, а сверху – слой минеральной ваты. Важно, чтобы общая ширина этих слоёв превышала ширину стен на 10 мм с каждой из сторон, при этом требуется, чтобы минеральная вата заполняла собой пазы нижних панелей полностью.

Защитное покрытие, которое получают плиты при изготовлении, нельзя назвать надёжным и устойчивым, поэтому важно аккуратно проводить монтаж, стараясь не повредить внешнему слою. Снимать его с верхней стороны нужно не раньше того, как будет выполнен монтаж конструкции в полном объёме. Важно выполнять это в сухую погоду при умеренных порывах ветра.

По завершении строительства нужно регулярно осматривать поверхность сэндвич-панелей и устранять дефекты сразу после их обнаружения. Так, загрязнения надо устранять щёткой средней жёсткости, предварительно смочив её в мыльной воде.

Варианты стыковок

Существует несколько вариантов стыковки сэндвич-панелей между собой:

Замковый открытый тип соединения. Это наиболее распространённый вариант, поскольку отличается лёгкостью и эффективностью. Он заключается в том, что с одного конца первой плиты внешний слой обшивки вставляется в паз, предусмотренный в наполнителе второй плиты. Герметичность и гидроизоляция здесь не страдают, потому что обшивка первой плиты плотно входит в пространство между утеплителем и металлическим покрытием второй плиты. Размер паза выполнен с учётом расширения металла под воздействием высоких температур.
Замковый закрытый тип. Его отличительная особенность – ступенчатая конструкция. Здесь больше свободного пространства по сравнению с первым вариантом, что способствует отводу влажного воздуха и снижает тепловые потери.
Термозамок. Этот вариант обладает наиболее сложной конфигурацией из всех представленных. Это разновидность классического метода, но при дополнительных особенностях. Так, с одной стороны панели есть продольный выступ, а с другой – паз. Соединение осуществляется по принципу «паз-шип», что обеспечивает максимальную прочность: элементы скреплены надёжно и не разъединяются даже под воздействием больших нагрузок. Этот метод применим при возведении зданий в регионах с неблагоприятными климатическими условиями и большими ветровыми нагрузками. Термозамок называют энергосберегающим методом крепления, потому что он не допускает выход тепла из здания.

Эти методы применяются для крепления стеновых панелей, а для кровельных есть свои варианты:

Металлическое покрытие первой плиты накрывает обшивку второй плиты. Стык закрыт полностью, внешняя влага не проходит, однако это не отменяет завершающую обработку герметика.

Металлическая обшивка, выполненная в форме волны, перекрывает обшивку соседней плиты, выполненной в той же форме.

Заключение

Итак, возведение сэндвич-панелей – это довольно простая процедура, поэтому она широко применяется в строительстве промышленных и жилых зданий. Однако и здесь есть свои правила и тонкости, которые нужно знать, чтобы обеспечить длительный эксплуатационный ресурс конструкции.

Забор, сооруженный из профилированных листов, имеет множество преимуществ. Во-первых, это непрозрачная конструкция, которая убережет от взглядов с улицы и уличного…

Сегодня сэндвич-панели – популярный материал для строительства. Из них возводят гаражи, торговые павильоны, производственные корпусы. Их широкая популярность объясняется следующими…

Саморезы – это крепёжные изделия, представляющие собой стержни с наружной резьбой, которая образует внутреннюю резьбу в материале. Они широко применяются…

Источник: https://leksholding.ru/sposoby-soedineniya-sendvich-panelej/

Как делать металлический каркас для сэндвич панелей

Пожалуй каждый хотел бы построить дом, чтобы при этом не понести большие затраты денег и осуществить строительство за короткий период времени. Если поверхности будут идеально ровными, то не потребуется осуществлять дополнительную тепловую изоляцию. Можно построить за короткий период времени дом из металлического каркаса, причем такой каркас можно изготовить самостоятельным образом. Наверняка многих теперь интересует такой вопрос, как делать металлический каркас для сэндвич панелей.

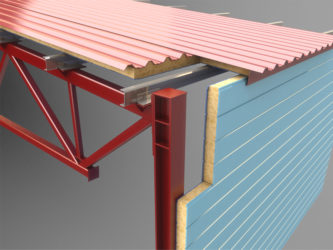

Схема каркаса

Преимущества

Здание из легких панелей и металлического каркаса можно возвести примерно за один месяц. При этом можно построить здание своими руками любого размера или любой формы.

В чем же заключаются достоинства каркасного строительства:

Детали будут изготовлены заранее, а процесс их изготовления будет иметь место в заводских условиях;
Во время проектирования, будет просчитан и вес всего сооружения. Благодаря этому можно определить, какой тип фундамента необходим, а также определить, какие материалы нужны для его возведения;

Монтаж

Элементы здания имеют небольшой вес, также выделяются своей компактностью. Благодаря этому не придется арендовать много транспорта для перевозки материалов;
Для того чтобы собрать каркас для сэндвич панелей не нужно использовать тяжелую технику;
После осуществления работ, на строительной площадке практически не останется мусора и отходов строительного характера;
Использовать каркас под сэндвич панели можно в независимости от времени года, как видно на фото. Для стен не нужны растворы, которые требуют определенное время для того чтобы они застыли;
Большие пролеты можно установить без того, чтобы использовать конструкции опорного характера.

Разработка проектов

Проект здания из металлокаркаса может быть уже готовым, а можно разработать такой проект самостоятельным образом. Проект должен разрабатываться квалифицированным специалистом, иначе не будет гарантии, что здание будет прочным и крепким. Обратившись за помощью к специалисту, вам придется расстаться с некоторой суммой денег, так как такой проект не из дешевых. Можно использовать типовой проект, и по внести в него некоторые изменения своими руками. Такой вариант является менее дорогостоящим.

Монтаж

Перед тем как металлический профиль будет использован для изготовления каркаса, он пройдет специальную обработку в заводских условиях. Для этого применяется метод горячего оцинкования, а также профили покрывают специальными эмалями, которые могут противостоять коррозии.

Металлический каркас для сэндвич панелей используемый для возведения коттеджей изготавливается из металлопрофиля стандартного типа, как показано на фото. Чтобы работать с металлоконструкциями, не нужно обладать специальными навыками или большой квалификацией. Различные детали и отверстия будут изготовлены заранее, и можно не волноваться за их точность.

Перед тем как компоненты конструкции попадут на стройплощадку, на заводе они будут обозначены посредством специальной маркировки. Это значит, что монтаж конструкций будет довольно легким.

Можно изготовить и каркас гаража из сэндвич панелей. Для сборки каркаса гаража используется отверточная технология. Любой комплект материалов должен продаваться вместе с инструкцией:

Стены собираются по отдельности, как показано на видео. Сначала нарезается профиль необходимый на боковые стены. Соединяя их между собой, мы получим макет стены. Ребра устанавливаются на профиль. Дистанция между ребрами должно составлять около 50см. По диагонали соединение стен происходит посредством ленты из металла. Для соединения элементов своими руками нужны саморезы и шуруповерт. Таким способом будет производиться монтаж всех стен гаража. На передней стене нужно оставить место, куда будут установлены ворота гаража;

Для потолка потребуется использовать более широкий профиль, по сравнению с тем, что использовался для стен. Это объясняется тем, что крыша нуждается в более высокой устойчивости. Профиль крепится посредством саморезов;
Собранные стены ставятся на уже подготовленную площадку, как показано на фото. Соединение стен осуществляется посредством деталей, которые были в базовом комплекте;
Крыша устанавливается на уже готовый каркас. Она крепится к раме при помощи саморезов. После этого можно осуществить обшивку каркаса.

Обшивка

Во время обшивки лучше всего иметь рядом с собой такой инструмент как уровень, чтобы не допустить перекосов.

Посредством ножниц для металла обрезаются панели до нужных границ.

Стены обшиваются в самом начале. Между плитой и рамой необходимо проложить ленту. К обрешетке панель прикладывается той стороной, которая состоит из металла. Шестигранники фиксируют на верхнем изгибе обшивки и прикручивают под прямым углом. Если строение расположено в такой зоне, где часто дуют сильные ветра, то нужно использовать побольше саморезов. На одном месте панели обычно используется два самореза.

Крепление сэндвич панелей к каркасу производится посредством замков, которые расположены у их кромки. Применяются также и различные прокладки из резины и герметики на силиконовой основе, как видно на фото. Для закрепления соединительных лент потребуется такой инструмент как струбцины. После того как по периметру стен была сделана вся обшивка, необходимо перейти на крышу.

Все панели покрыты специальной пленкой, предохраняющей от различных повреждений. Удалить пленку нужно только после того, как все работы будут окончены.

Подведем итоги

Благодаря металлическим каркасам можно построить здание за короткий срок, и сэкономить значительную сумму. Здание из металлокаркаса можно построить и своими усилиями. Это возможно благодаря тому, что многие детали изготавливаются заранее на заводах.

Источник: http://prosippaneli.ru/stroitelstvo/metallicheskij-karkas-sendvich-panelei

Устройство и применение сэндвич панелей

Чтобы понять, что такое сэндвич панель, рекомендуем отталкиваться от англоязычного понятия sandwich, то есть бутерброд из нескольких слоев. Этот популярный стройматериал характеризуется трехслойной структурой: пара жестких листов с утеплителем посредине. Наружные слои являют собой либо магнезитовую плиту, либо металл, поливинилхлорид, иногда ДВП.

Элементы, они же слои сэндвич панелей, между собой склеены — использована технология холодного или горячего прессования. По назначению различают стеновые, фасадные и кровельные панели, а также варианты для внутренних перекрытий и перегородок. Результатом установки является и облицовка, и утепление.

Актуален монтаж сэндвич панелей как в коммерческом, так и в жилищном строительстве.

Чем отличается жилой дом из сэндвич панелей от промышленного объекта? В первом варианте здание на каркасной основе дополняют так называемыми СИП (SIP) — структурно-изолированными панелями из пары стружечных плит с твердым полистирольным теплоизолятором между ними. И, конечно же, очень выгодно и удобно ограждать металлическими сэндвич панелями быстровозводимые каркасные сооружения из металла (промышленные сооружения, торговые центры, спортивные объекты).

Покрытие сэндвич панелей

Современное устройство сэндвич панелей предполагает различные виды покрытий и утепляющих наполнителей. Покрытие для панелей типа сэндвич может быть из следующих материалов:

оцинкованная сталь выделяется среди аналогов легкостью в эксплуатации, значительными антикоррозийными свойствами; чем толще слой цинка, тем дольше прослужит панель;
алюцинк (в составе алюминий + цинк + кремний) — отражает УФ-излучение, допустимый температурный режим использования — до +315°С;
гипсокартон (по бокам строительный картон, внутри гипсовый сердечник) — малый вес, экологическая безопасность, пригодность для жилых помещений;
пластизол (ПВХ с пластификаторами) — обладает высокой плотностью, материал рекомендован для использования в сложных погодных условиях, не боится механических повреждений, соответствует требованиям внутренней и наружной отделки помещений;
оргалит влагостойкий (древесина в виде стружек + клей) — надежная защита от влаги, на которую влияет качество клея;
ОСП — это склеенная под давлением деревянная стружка;
пурал (полиуретан + полиамид) — подходит для внешней и внутренней отделки, оберегает от нестабильных температур и резких перепадов, выгорания, коррозии;
полиэстер — выдерживает длительный высокотемпературный режим, не выгорает, устойчив к механическим повреждениям;
полипропиленом/полистиролом отделывают оконные проемы (сэндвич-откосы).

Виды утеплителей в панелях типа «сэндвич»

Слой термоизоляции в сэндвич-панелях производится из таких материалов, как минеральная (базальтовая) вата, полипропилен, стекловолокно, пенополистирол, пенополиуретан. Кратко опишем преимущества каждого утеплителя.

Минвата не поддерживает активного горения, демонстрирует хорошую тепловую и звуковую изоляцию, не восприимчива к агрессивным веществам и температурным перепадам.
Полипропилен-утеплитель является элементом сотовых панелей, и главные его характеристики — низкая теплопроводность, влагостойкость, малый вес, хорошая прочность на сжатие, неуязвимость в результате воздействия солей, щелочей, кислот.
Стекловолоконный утеплитель — лучший звукопоглотитель, экологически чистый материал, не горит, транспортировка и установка очень просты. Стеклянные нити не боятся химического воздействия. Не допускается превышение температурного порога в 400°С.
Пенополистирол — ячеистый утеплитель в сэндвич панелях, которые устанавливают на сэндвич дома жилого назначения и дачные домики («канадская» технология монтажа), торговые павильоны, цеха и склады. Идеальный выбор для быстрого монтажа/демонтажа.
Пенополиуретановый утеплитель – легкий и прочный одновременно, на долговечность материала не влияет влажность. Это гарантия качественной тепло- и гидроизоляции, защищенности от вредных биологических факторов — грызунов, насекомых, плесени, грибка. ППУ при контакте с огнем постепенно самозатухает.

Полезное: Потолок в каркасном доме

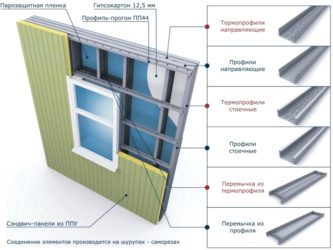

Каркас для сэндвич панелей

Каким должен быть каркас для сэндвич панелей? Крепление трехслойных панелей выполняется на обрешетку из металла, железобетона или дерева. Последний вариант почти не применяется, поскольку деревянный профиль горюч, натуральный материал нуждается в пропитке от насекомых и грызунов. Чтобы строительство домов из сэндвич панелей было рациональным и оправданным, специалисты делают упор на ж/б и металлические каркасы. Разница между двумя популярными технологиями приведена в таблице.

Железобетонный каркас под сэндвич панели

Каркас из металла

из-за тяжелого веса материала эта технология монтажа требует укрепленных и глубоких фундаментов;
железобетон имеет низкую теплопроводность, то есть затраты на термоизоляцию меньше;
материал прочен, надежен и долговечен;
экономическое преимущество;
узлы крепления обеспечиваются с помощью саморезов и кляймеров.

металл сам по себе дорогой, но для строительства дома каркасника более предпочтителен (не надо возводить укрепленный фундамент);
монтаж осуществляется очень быстро;
для защиты от коррозии нужно дополнительно покрывать металлический каркас полимерной пленкой или лакокрасочным слоем;
материал обладает высокой теплопроводностью, требует негорючего утеплителя;
соединение осуществляется саморезами — простой и доступный крепеж;
металлический каркас не дает усадки, поэтому облицовка вообще не склонна деформироваться;
профиль из металла гарантированно прослужит более 50 лет.

Как крепятся сэндвич панели

Кратко рассмотрим, как крепить панели-сэндвичи к каркасу. Сегодня насчитывают восемь вариантов узлов крепления:

уголковый стык;
стык стеновых фасадных панелей;
узел крепления стеновых фасадных элементов;
коньковый узел для кровли;
парапетный узел примыкания;
продольный узел крепления облицовки кровли;
подшивка — узел свеса — и стык панелей кровли;
примыкание крыши к стене.

Для поперечного стыка стеновых полотен между опорной конструкцией и стеновой сэндвич-панелью используются самосверлящие шурупы с уплотнительной лентой. Каждый типовой узел крепления можно подробно разобрать на чертежах.

Вертикальный или горизонтальный монтаж?

Если вы ищете информацию о том, как построить дом из сэндвич панелей, нужно четко понимать принцип технологии монтажа. Это может быть горизонтально-ориентированный или вертикальный монтаж. Выбирают одну из монтажных технологий, придерживаясь следующих указаний: при величине этажа от трех до шести метров проводится вертикальное крепление, а если высота этажа больше 6 м — используют горизонтальную обшивку.

Вертикальный монтаж: каждая панель крепится к металлическому направляющему и к потолку, последовательно соединяется друг с другом. Герметик закладывают с двух сторон: если у вас жилой дом, вы будете избавлены от щелей и спасены от морозов. Выбор герметика осуществляется с учетом внешних температур и погодных условий вашего региона. Процесс установки начинается слева направо от угла здания.

Горизонтальный монтаж целесообразен в тех случаях, когда из-за высоких этажей (свыше 6 метров) вы не желаете увеличивать бюджет на установку строительных лесов и вызов крана. В данной технологии захваты для монтажа располагаются на колоннах каркаса, а стеновые полотна укладываются по принципу «верхняя панель на нижнюю». Последовательность крепления — снизу вверх, пазы размещаются внизу для легкости водостока. Горизонтальный шаг каркаса не должен превышать 6 метров.

Полезное: Необычные каркасные дома: виды и технологии

Инструкция по монтажу

Предлагаем вашему вниманию краткую инструкцию по монтажу сэндвич-панелей, на которую вы можете ориентироваться. Строительство домов из сэндвич панелей начинается с возведения фундамента и каркаса. Шаги между вертикальными и горизонтальными профилями каркаса должны отвечать габаритам панелей, все рейки каркаса выставляются строго по уровню. Многих интересует, как монтировать облицовку своими руками. Обычно предусматривают стыки и отступы от краев в пять сантиметров.

На подготовительном этапе поверхность чистят от пыли и грязи, обеспечивают обработку антисептиком и средством от коррозии. Подбирают приспособление для монтажа:

для деревянного каркаса — саморезы по дереву для сэндвич-панелей;
для ж/б основы — анкеры и дюбели;
каркас из металла требует самосверлящих винтов (в опорах отверстия должны быть меньше по диаметру, чтобы получилась надежная фиксация методом вкручивания).

Для облицовочных работ потребуется также шуруповерт с шестигранной магнитной насадкой диаметром 8 мм. При установке облицовочных элементов может потребоваться изменение стандартных размеров. См. таблицу, чтобы подобрать инструменты для резки.

Пластиковые панели	Ножовка, электрический лобзик	Электролобзик делает спил намного качественнее
Стальные полотна	Ножницы по металлу, лобзик, циркулярная пила для холодной обработки	Не подходит болгарка, шлифмашина и плазменная резка, поскольку защитный слой на стали перегревать нельзя
СИП (структурно-изолированные плиты)	Циркулярная электрическая пила, ручная техника	Важно обеспечить цельность кромки и ровное соединение. Для процесса не подходит электролобзик.

Как подготовить стеновые полотна к установке: важные моменты монтажа

Во-первых, надо снять защитную пленку, установленную производителем на поверхность каждой сэндвич-панели — непосредственно перед началом монтажных работ. Полезный совет: для выкладки стеновых полотен подготовьте заранее прокладки из пенопласта или древесины — так вы избежите царапин на антикоррозионном покрытии стройматериала. Визуально проверьте замковые детали облицовки, чтобы не торчал утеплитель (деревянный скребок поможет вам аккуратно убрать излишки, если это необходимо).

Во-вторых, каждая панель, особенно первая, должна быть идеально выставлена по уровню. Если совершить ошибку, погрешность отклонения от горизонта будет нарастать с каждым последующим элементом конструкции — это значительный ущерб для внешнего вида и качества теплоизоляции. Контроль по уровню производится после монтажа каждого третьего стенового полотна.

Третий важный момент — разметка из контрольных рисок поможет соблюсти точность размеров. Далее: после установки панелей все вертикальные стыки заполняют минеральной ватой и закрывают нащельниками, узлы крепления обрабатывают гидроизолятором. Швы маскируют фасонными элементами, установленными на винты или заклепки.

Напоминаем о технике безопасности: при работе с минеральной ватой исполнитель должен носить респиратор. При высокой влажности нежелательно устанавливать конструкции с минеральной ватой во избежание разбухания наполнителя. Уже после монтажа берегите внешнее покрытие сэндвич-панелей от механических воздействий: не прислоняйте к фасаду лестницы, опоры, стройтехнику. Обычные загрязнения можно удалить мягкой щеткой с мылом, а царапины — закрасить специальными ремонтными красителями.

Закладка Постоянная ссылка.

Источник: https://Pro-karkas.ru/technology/sandwich-panels/

Технология монтажа сэндвич-панелей: подготовка основания, установка панелей, чертежи узлов

Технология сборки различных сооружений из сэндвич-панелей, конечно, имеет свои нюансы в зависимости от того, что именно собирается (гараж, ангар, заводской цех или жилой дом), но в целом, порядок и принцип проведения работ примерно одинаков. В этой статье будут рассмотрены основные этапы сборки таких строений, а также некоторые их особенности.

Подъём панелей

Транспортировка панелей

Доставка на объект производится грузовыми автомашинами в так называемом транспортном пакете, подъём которого на высоту проведения монтажных работ осуществляется при помощи специального оборудования — вакуумного подъёмника (крана с присосками). При отсутствии такой возможности в этих целях можно использовать традиционный подъёмный кран или же лебёдку с текстильными канатами.

В таком случае нужно предпринять ряд действий по предотвращению повреждений сэндвич-панелей:

Следует использовать только мягкие стропы;
Захват пакета непосредственно самими стропами недопустим, надо применять специальные мягкие прокладки;
Для защиты элементов замков панелей от повреждений стропами нужно использовать деревянные бруски-распорки длиной не менее 120 см, которые должны равномерно располагаться в верхней и нижней части транспортного пакета;
Осуществлять подъём панелей непосредственно с паллет тоже запрещается, необходимо их снять оттуда и перетащить на ровную поверхность.

Монтажная резка и сверловка

Нарезку сэндвич-панелей нужно производить строго в горизонтальном направлении, причём проверка горизонтальности линий надреза осуществляется строительным уровнем (лазерным или водяным, но не пузырьковым) с обеих сторон.

Перед резкой нужно удостовериться в правильности прочерченных линий, так как поговорка про семь раз очень уместна в данном случае. Металл нужно резать в первую очередь, утеплитель — во вторую.

В качестве инструмента нужно использовать ленточную или дисковую пилу со специальными насадками для резки металла или же электрическим лобзиком.

Первые два варианта предпочтительнее, так как при резке лобзиком довольно трудно держать прямое направление. Угловую шлифмашинку (болгарку) лучше не применять, так как даже на самом маломощном устройстве число оборотов таково, что в месте разреза образуется среда с высокой температурой, а это может вызвать воспламенение утеплителя.

К тому же в месте воздействия болгарки металл теряет устойчивость к появлению коррозии. Для сверления отверстий под элементы крепежа нужно пользоваться обычной дрелью, в процессе работы не забывая убирать стружку с поверхности элементов. Панели, покрытые оболочкой из древесины или поливинилхлорида, нарезаются все тем же лобзиком или обычной ручной пилой с зубьями средних размеров.

Установка стеновых сэндвич-панелей

В процессе сборки стен из сэндвич-панелей первостепенной задачей выступает избегание перекосов и неточности в местах стыков. В случае необходимости панели можно подрезать непосредственно по месту с использованием сабельных пил (таким образом, например, организуются дверные и оконные проёмы). По завершении сборки стен все стыки не только необходимо заполнить монтажной пеной, но и закрыть доборными декоративными элементами, которые одновременно выполняют и защитную функцию, обороняя эти довольно уязвимые места от проникновения атмосферной влаги.

Крепление панелей к подконструкции

Как показывает практика, монтажные бригады из нескольких рабочих, имеющие лёгкие передвижные краны за довольно небольшой отрезок времени могут осуществлять сборку больших стеновых площадей. Однако при найме таких бригад следует помнить, что монтажники сэндвич-панелей должны иметь в своём распоряжении не только специальное оборудование, но и внушительный опыт.

Горизонтальный вариант монтажа

Крепление сэндвич панели к стальному столбу, промежуточная опора

1. Стальной столб согласно техническому проекту;
2. Многослойная панель (60,80, 100);
3. Стыковая планка;
4. Соединитель для горячекатаного ригеля или для ригеля холодной гибки;
5. Соединитель (с шагом ~ 500 мм).

Горизонтальный метод сборки сэндвич-панелей используется в тех случаях, когда промежуток между каркасными колоннами сооружения не превышает 6 метров. В процессе сборки стены панели помещаются друг на друга, при этом производится крепление одного из концов к колонне.

Преимуществом этого способа в том, что герметичность стыков обеспечивается весом самих элементов, а снаружи и внутри образуется сплошной слой обшивки, который не нуждается в дополнительной отделке, и может быть, например, сразу окрашен финишным слоем фасадной краски или оклеен обоями изнутри.

Вертикальный вариант монтажа

Стык стеновой панели с крышей из профлиста

1. Стеновая многослойная панель (60,80,100);2. Трапециевидный профиль согласно архитектурному проекту;3. Кровельное покрытие согласно архитектурному проекту;4. Планка;5. Планка;6. Односторонняя заклепка алюминий — сталь (с шагом ~ 300 мм);7. Водонепроницаемая полиуретановая прокладка илимонтажная пена;8. Фасонная прокладка для трапециевидного профиля;9. Водосточная система согласно отраслевому проекту;

10. Индивидуальные элементы.

Стык панелей в вертикальном размещении панелей

1. Стальной ригель согл. техн. проекту;2. Многослойная панель (60,80,100);

3. Соединитель для горячекатаного ригеля или для ригеля холодной гибки.

Угловое соединение сэндвич панелей

1. Стальной ригель согл. техн. проекту2. Многослойная панель (60,80,100)3. Соединитель t01 для горячекатаного ригеля или t02 для ригеля холодной гибки4. Наружная угловая планка ВОЗ или В045. Внутренняя угловая планка В056. Односторонняя заклепка Al/Fe (с шагом ~ 300 мм)7. Водонепроницаемая полиуретановая прокладка или

монтажная пена

Соединение пластикового окна с панелью. Вертикальный разрез

1. Многослойная панель (60,80, 100);2. Пластиковое окно производства -System Sp. z o.o.;3. Отлив;4. Плотная заклепка (с шагом ~300 мм);5. Водонепроницаемая полиуретановая прокладка или монтажная пена;

6. Уплотняющая масса.

В том случае, когда сооружается невысокое строение (от 3 до 6 м), то целесообразно использование вертикального способа монтажа сэндвич-панелей, которые крепятся только к направляющим потолочным и половым профилям, жёстко скрепляясь при этом между собой.

Преимуществом данного способа соединения в том, что полученная конструкция не только обладает хорошей крепостью и устойчивостью, но и в том, что в ней отсутствуют так называемые мостики холода и она не нуждается в дополнительном утеплении, что в конечном счёте ведёт к экономии средств. Также, вертикальный способ монтажа не нуждается в сооружении строительных лесов.

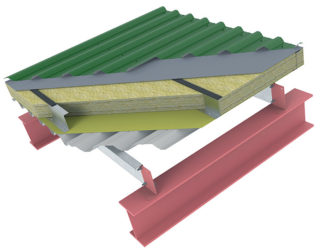

Монтаж кровельных панелей

Устройство кровли идёт следом за сборкой стеновых сэндвич-панелей, что вполне логично. Если длина ската составляет менее 12 метров, лучше использовать в работе цельные листы, что поможет уменьшить объём работ. В частности, отпадёт необходимость в герметизации горизонтальных швов.

В том случае, когда кровельные панели будут устанавливаться в несколько рядов, то место их стыка нужно обрезать. Как правило, отрез нижней обшивки и слоя наполнителя панели, которая устанавливается сверху, производится на размер нахлеста. Сам нахлест должен составлять:

30 см и более, если угол наклона ската кровли находится в пределах 10°;
20 см, если кровля является более покатой.

Нужно помнить, что самое важное при сборке кровельных панелей — это обеспечение герметичности в стыках, идущих в продольном направлении.

Чтобы добиться её, пазы соединительных замков прямо перед монтажом панелей заполняются герметиком на силиконовой основе, а после сборки крепёжные узлы панелей обрабатываются специальными влагостойкими защитными смесями.

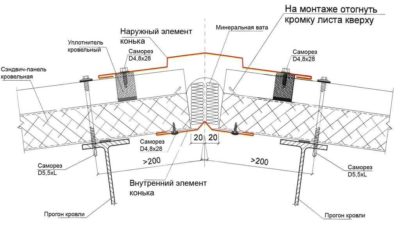

Соединение кровельных панелей с высоким гофромНахлест кровельных панелей. Начало монтажаНахлест кровельных панелей. Окончание монтажа

Крепление сэндвич панелей

Посадка шурупов

Чуть выше в статье уже было упоминание о некоторых разновидностях каркасов для сооружений из сэндвич-панелей, различающиеся по материалу изготовления. Поэтому и крепёж для каждого из них будет свой. От правильности подбора крепёжного материала будет зависеть не только несущая способность каркаса и срок его службы, но и внешний вид.

Существует несколько правил, которыми следует руководствоваться при креплении панелей:

Место установки крепежа не должно находиться слишком близко к краю элемента, минимальное расстояние — 50 мм;
Любой крепёж должен устанавливаться строго под прямым углом к лицевой поверхности закрепляемой сэндвич-панели, это прямым образом влияет на надёжность соединения;
При использовании самонарезающих винтов, которые имеют уплотнительную шайбу из каучука, их закручивание требуется производить до полного соприкосновения с рабочей поверхностью, но одновременно с этим нужно избегать сильной деформации шайбы, что по прошествии времени приведёт к потере герметичности соединения.

Расчёт количества крепёжного материала

Рекомендуемые схемы расположения шуруповРекомендуемые схемы расположения шурупов

Расчёт количества крепёжного материала — вопрос совсем не праздный, от его правильности будет зависеть не только скорость проведения работ (не должно быть простоев в работе при нехватке крепежа), но и отсутствие перерасхода денежных средств (лишний крепёж абсолютно не нужен).

Поэтому подобные расчёты должен производить опытный проектировщик. Ниже приведены таблицы, с помощью которых можно посчитать примерное количество требуемого крепежа.

Обработка сэндвич-панелей

Любые действия, связанные с обработкой сэндвич-панелей, напрямую зависят от материала их изготовления, а также материала, из которого произведены несущие элементы каркаса. Панели, которые во время транспортировки загрязнились, нельзя мыть с использованием чистящих средств, содержащих в своём составе кислотные, абразивные и щелочные компоненты.

Ровный срез для надёжного соединения можно получить с использованием циркулярной пилы. В местах соприкосновения панелей с бетонными колоннами при горизонтальном способе монтажа нужно использовать самоклеящуюся ленту, которая одновременно выступает и в качестве уплотнительного материала. После завершения работ по монтажу стен и крови из панелей их рекомендуется покрыть каким-либо защитным составом, например, обычной эмалью.

Особенности монтажа и ухода за поверхностью

Подводя итоги вышесказанному, необходимо отметить ряд особенностей монтажа и ухода за этим материалом. Так, к примеру, перед тем как приступить к монтажу стен, необходимо обеспечить надёжную изоляцию нижних сэндвич-панелей от проникновения влаги от фундамента здания.

Первым слоем нужно уложить битумный картон (рубероид), а поверх него — слой минваты. Ширина такого «слоёного пирога» должна превышать ширину стены из панелей на 10 мм с каждой стороны, причём укладку минеральной ваты нужно производить таким образом, чтобы она полностью заполнила пазы нижних панелей.

Защитное покрытие на сэндвич-панелях, которое наносится в процессе их производства, является довольно неустойчивым, поэтому при монтаже следует проявлять особую аккуратность. После окончания строительства в ходе эксплуатации здания необходимо производить регулярный осмотр поверхности панелей, а при обнаружении повреждений — восстанавливать с применением специальных ремонтных красителей.

Загрязнения же легко устраняются при помощи щётки средней жёсткости, смоченной в мыльной воде. Заводскую защитную плёнку нужно снимать сразу по окончании монтажных работ, но делать это необходимо только в сухую и нежаркую погоду.

Чертёж крепления сэндвич-панелей

Посмотрите реальные чертежи крепления СИП-панелей (сэндвич-панелей).

Посмотрите видео о технологии монтажа сэндвич-панелей.

Источник: https://fastbuildings.ru/karkasnye-doma/texnologiya-stroitelstva-karkasnogo-doma/montazh-sendvich-paneley.html
