Обрешетка под шифер односкатной крыши

Односкатная крыша из шифера – самый бюджетный вариант для небольшой постройки

Задумав строительство на своей территории, начинать всегда приходится с проекта здания, будь то беседка, сарай, баня, а уж тем более жилой дом. Для грандиозной постройки нужны точные расчеты, а для совсем небольшой достаточно будет и простого чертежа. Но считать все равно придется – сколько уйдет стройматериалов на стены, сколько на крышу, даже если стены из дерева, а крыша из шифера. Из дерева сейчас даже беседки стараются не строить, а вот шифер все еще остается актуальным кровельным материалом.

-советы по монтажу и покраске шифера ↑

Самым бюджетным покрытием в строительстве считается односкатная крыша. Она хоть и не создает вид замка или дворца, так как смотрится не слишком эстетично, но свою функцию защиты строения выполняет исправно. А в некоторых случаях и довольно удобна – например, у постройки меньшего размера рядом с другим зданием даже двухскатная будет некстати, да и на технических вполне достаточно этого минимума.

Определяемся с углом ската крыши ↑

Угол наклона ската такой крыши варьируется от 5 до 60 градусов в зависимости не только от желания застройщика, но и от погодных условий в зимнее время. Чем больше вероятное количество снежной массы выпадает в данном регионе, тем круче строится крыша. Но и материал кровли добавляет свои условия – если предполагается покрытие крыши шифером, то угол наклона должен быть не менее 20 и не более 35 градусов. При почти плоской снег может не сползать с крыши и продавить листы, а при крутой – сам шифер поедет вместе со снегом.

Крыша должна иметь площадь больше, чем строение, чтобы предохранить стены и крыльцо от стекающей воды. На свесах не устраивают желоба водоотвода, так как стекает она только с одной стороны

Монтаж стропильной системы односкатной крыши ↑

Теперь рассмотрим технологию постройки односкатной крыши. Для ее устройства стены здания должны быть возведены определенным образом – одна выше другой на столько, чтобы получился тот угол наклона между ними, который необходим. Ну или хотя бы примерно. Затем строится стропильная система.

Для большого дома надо заливать сейсмопояс, чтобы сделать уровень стен ровным, а на него уже класть мауэрлат. Он скрепляется со стеной для жесткости проволокой или штырями с нарезанной резьбой, которые предварительно заделывают в сейсмопояс или в кладку. Для малых строений все проще, можно обойтись и одним мауэрлатом, но тоже обязательно с креплением со стенами.

На резьбу штыря сверху накручивается гайка и притягивается или приваривается

Укладываются стропила, прикрепляемые с одной стороны к мауэрлату на верхней стене, а ногой крепятся с нижним. Для большей устойчивости в ногах стропил делаются пазы по форме мауэрлатной балки.

Крепление между ними может быть:

• Двумя гвоздями, вбитыми крест накрест;
• Одним гвоздем, вбиваемым сверху в ногу стропила так, чтобы он прошел в мауэрлат;
• Металлическими пластинами – уголками;
• Металлической скобой.

Важно: Часто в статьях объясняется, что в мауэрлате надо вырубить гнезда для стропил. Так вот этого делать нельзя, он кладется именно для жесткости стропильной системы. Если его рубить – жесткость понижается, у мауэрлата появляется возможность лопнуть или расколоться. И тогда вся стропильная система может рухнуть.

Угол и длина ската – отражаются на устройстве односкатной крыши

При ширине между стен до 4-5 метров стропила вполне обойдутся без подпорок, а при более широких пролетах они могут прогибаться, и их необходимо подпереть подкосами. Если же расстояние даже больше 6 метров, то делают систему подпорок – бабку с двумя подкосами для каждого стропила.

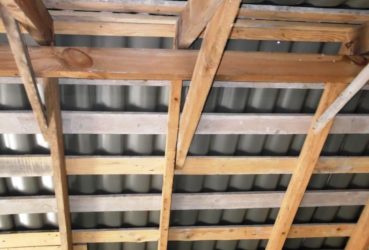

Обрешетка крыши производится брусом 50х50 мм, оставляя зазоры между ними в 50 см. Это расстояние как раз чуть меньше, чем половина листа шифера.

Лист шифера должен опираться минимум на два бруса обрешетки

Покрытие крыши шиферным листом ↑

Завершающим этапом является покрытие крыши шифером. Его начинают укладывать с нижнего ряда, последующим листом накрывая одну волну предыдущего. Выкладывают весь нижний ряд и только затем уже следующий. В том месте, где соединяются углами внахлест все четыре листа, просверливают отверстия и скрепляют.

Укладка шифера в разбежку

Для этого не используют обычные гвозди, так как они могут не удержать листы во время сильного ветра, а применяют шиферные гвозди. Это вид специального крепежа для данного кровельного материала, имеющий увеличенную оцинкованную шляпку до 14 мм и разную длину. Гвоздь вбивается на гребне волны, чтобы предотвратить попадание под шифер воды.

Важно: Шиферные гвозди подбираются с таким расчетом, чтобы длина его превышала сумму толщины балки обрешетки и высоты волны шифера. Торчащие из под обрешетки снизу гвозди загибать нельзя.

Схема укладки шифера

Покраска старого шифера ↑

Вот и готова односкатная крыша из шифера. Банька, веранда или другая постройка стоит новехонькая, поблескивая радужным ярким цветом крыши, рядом с другим похожим зданием, построенным раньше. И хозяин, посмотрев на дело рук своих, вдруг увидит, как «облезло» смотрится старый шифер по сравнению с этим. Но не беда, можно все исправить в два счета. Ну не в два, так в четыре, но ведь можно.

Существует специальный состав, с помощью которого покраска шифера своими руками не доставит особых хлопот, правда, придется немного повозиться с подготовкой шифера к этой процедуре:

• Проверить листы шифера на дефекты от времени, заменить непригодные, проверить крепеж;
• Очистить кровлю от наростов, грязи и мха;
• Обработать специальной антигрибковой грунтовкой, дать высохнуть;
• Покрыть очень жидким цементным раствором;
• После полного просыхания цемента еще раз загрунтовать всю площадь.

Важно: Листы, которые покрасили весной в сухую, но не особо жаркую погоду – менее подвержены порче защитного слоя краски, она дольше держится и остается яркой.

Краска позволит не повторять трудную работу по очистке крыши как минимум в течение 10 лет

Краска хорошо защищает шифер от старения, растрескивания и образования наростов. Даже новые листы, если они не покрашены на производстве, стоит сразу покрыть этим составом, чтобы предотвратить рост на шифере лишайника и мха. Паразитные растения не только портят вид крыши, разрушают структуру шифера, но и хорошо впитывая влагу, дают дополнительную нагрузку на него.

Наносить слои краски можно разными приспособлениями. Малярной кистью работать придется долго, так как площадь обработки этим инструментом, сами понимаете, маленькая, да еще ложатся слои неравномерно. Для небольшой поверхности это подойдет, а вот на просторе придется несладко. Существуют пневматические распылители, которые предназначены для нанесения жидкости на поверхность, но краска подобного типа густовата для приспособлений, а разбавлять ее более чем на 5 процентов производители не советуют.

Самый быстрый и удобный способ – безвоздушное распыление профессиональным покрасочным аппаратом. К нему чаще всего прилагается в комплекте и специалист, работу которого придется оплачивать, зато все этапы будут произведены быстро, эффективно и без участия хозяина, которому останется только восхищаться качеством новой крыши.

Источник: http://goodkrovlya.com/ustrojstvo/vidy/odnoskatnaya-krysha-iz-shifera.html

Обрешетка под шифер – выбор шага и сечения реек

Несмотря на широких ассортимент современных кровельных материалов, крыши из шифера остаются вполне востребованным конструктивным решением, используемым для перекрытия хозяйственных или производственных построек, а также садовых домов. Монтаж этого недорого покрытия для односкатной или двухскатной кровли вполне можно выполнить своими руками, если знать, как устроена обрешетка под шифер. В этой статье мы расскажем, из чего состоит основание для настила асбестоцементных листов, как правильно выбрать размеры реек и расстояние между ними, чтобы получить прочную и долговечную конструкцию.

Устройство и виды

Монтаж односкатной или двухскатной шиферной крыши начинается с организации обрешетки, прочного, ровного основания, на который фиксируется кровельный материал. Она представляет собой настил из досок, выполняющий 2 задачи: равномерное распределение веса финишного покрытия между стропилами и поддержка асбестоцементных листов. Различают 2 вида оснований:

• Сплошное. Монтаж сплошной обрешетки под шифер выполняют только для односкатной крыши с маленьким углом наклона ската. Для ее изготовления используются обработанные доски или влагостойкая фанера, уложенные сплошным слоем.
• Разреженная. Разреженная обрешетка нужно делать из обрезной или необрезной доски. Для этого бруски, толщина которых составляет не менее 25 мм, укладывают перпендикулярно стропилам. Расстояние между досками – это шаг обрешетки, он зависит от веса материала и уклона ската.

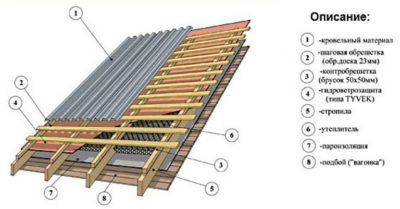

Устройство кровельного пирога для настила шифера

Важно! Если для устройства односкатной или двускатной крыши своими руками применяется плоский или волновой шифер с усиленным профилем, размеры которого больше обычного чтобы сделать основание, используют бруски 50х50 мм или доски сечением не менее 40 мм.

Требования к материалу

Обрешётка под шифер – важный элемент кровельного пирога односкатной или двухскатной крыши, с которого начинается настил финишного покрытия. От прочности и несущей способности основания, на которое укладывают асбестоцементные листы зависит долговечность, надежность крыши. Потому делать обрешетку рекомендуется из материала, соответствующего следующим требованиям:

1. Влажность древесины, из которой выполняется монтаж основания для укладки шиферных листов, не должен превышать 12 градусов. Сухое дерево меньше подвержено гниению и короблению.
2. Рекомендуется делать монтаж обрешетки из древесины твердых пород. Лучше изготавливать ее из доски хвойных деревьев (ели, сосны, лиственницы).
3. Древесина, из которой изготавливают каркас для односкатной или двухскатной крыши, обязательно обрабатывается антисептическими препаратами, предотвращающими гниение в условиях повышенной влажности.

Различия обрешетки под шифер и металлочерепицу

Учтите, если здание имеет повышенный риск возникновения возгораний, доски, используемые для монтажа каркаса своими руками, также необходимо пропитать антипиреном, который блокирует распространение огня.

Выбор сечения

Плоский и волновой – достаточно тяжелый кровельный материал, вес каждого листа которого может превышать 25 кг, поэтому он оказывает на стропила интенсивное давление. Чтобы равномерно распределить нагрузку от этого покрытия, необходимо сделать прочную обрешетку. На сечение ее элементов оказывает влияние шаг между стропилами, размер асбестоцементных листов и уклон крыши. Опытные мастера рекомендуют следовать следующим рекомендациям:

• Монтаж обрешетки для настила шиферных листов стандартного размера выполняют с помощью бруса сечением 5х5 см или обрезной доски толщиной 25 мм.
• Для обрешетки под шифер с усиленным профилем, длина которого больше, чем у обычного, применяют бруски сеченым 7х7 см или обрезную доску толщиной 4 мм.

Обратите внимание! Для настила шифера практически всегда используется разреженная обрешетка, шаг которой составляет 50-60 см. Организовывать сплошное основание с использованием влагостойкой фанеры или ОСП целесообразно только в тех случаях, когда кровля имеет очень маленький уклон, или регион строительства характеризуется интенсивными осадками.

Схема обрешетки под шифер

Выбор шага

Устройство обрешетки под шифер определяется нагрузками, которым она будет подвергаться в процессе эксплуатации. Чтобы правильно определить сечение и шаг между ее элементами, необходимо выполнить расчет, учитывающий вес материала, уклон кровли, расстояние между стропилами и климатическую зону. Чтобы сделать надежную конструкцию, обладающую высокой несущей способностью, необходимо учитывать рекомендации производителей:

1. Шаг между брусками разреженной обрешетки под волновой или плоский шифер стандартного размера должен составлять 50-60 см.
2. Шаг между брусками разреженной обрешетки под шифер с усиленным профилем должен составлять 75-80 см.

Важно! Элементы обрешетки располагают с таким расчетом, чтобы каждый лист имел хотя бы 3 точки опоры: одну посредине листа и 2 по краям. Монтаж такой конструкции позволяет минимизировать внутреннее напряжение материала и предотвратить деформации.

Влияние угла наклона на конструкцию

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/shifer/obreshetka-pod-shifer.html

Обрешетка односкатной крыши — Кровля и крыша

Проекты домов с односкатной крышей востребованы, что указывает на рациональность, эффективность и экономическую выгодность устройства кровель с одним скатом.

Односкатная крыша популярна не только в частном домостроении, но и массово используется для покрытия пристройки к дому, сараев, временных строений, гаражей и хозяйственных построек. С точки зрения конструкции, односкатная крыша – это прямоугольник, расположенный в одной плоскости и не имеющий изгибов.

Устройство односкатной крыши своими руками

Преимущества односкатной крыши:

• меньшая подверженность ветровой нагрузке. Это связано с тем, что парусность у крыши с одним скатом ниже;

• нет ограничений на выбор кровельного материала. Обусловлено тем, что угол наклона односкатной крыши может быть минимальным, начиная с 0°, т.е. имеет абсолютно плоскую поверхность;

• простота конструкции. Предоставляет возможность выполнить строительство односкатной крыши своими руками;

• сравнительно быстрое строительство. Уменьшение количества конструктивных элементов сокращают сроки возведения;

• малый вес. Утверждение справедливо для крыш, которые не укрывают мансардный этаж;

• можно создавать сложные конфигурации из множества скатов, расположенных на разной высоте. Тогда технически это будет односкатная крыша, а практически – необычная кровля;

• экономия ресурсов – материала, времени и денег;

• постройка односкатной кровли единственный вариант в том случае, когда существует запрет на скат воды на проезжую часть, на участок соседей и т.п;

Несмотря на существенное уменьшение площади под односкатной кровлей, она оставляет возможность устройства мансарды.

Недостатки односкатной крыши:

У каждой медали две стороны. Так и односкатная крыша имеет свои минусы:

• необходимость монтажа более надежной водосточной системы. Поскольку сток воды идет только в одном направлении, нужно выбрать систему большего диаметра.

Нюанс. Лучше отдать предпочтение металлической системе водостоков и закрепить кронштейны на расстоянии 40 см.

• незначительная полезная площадь чердака при незначительно уклоне;

• невзрачный внешний вид. Этот недостаток весьма условный. Т.к. при наличии фантазии даже односкатную крышу можно выполнить очень красивой. Оригинальные крыши на фото способны преобразить любой загородный дом.

В результате, достоинств намного больше.

Оригинальная конструкция односкатной крыши

Материал подготовлен для сайта www.moydomik.net

Как сделать односкатную крышу своими руками

Выбор и подготовка пиломатериала

Чтобы сделать кровлю с одним скатом правильно, нужно заготовить соответствующего качества материал:

• Бревно или брус. Из них будут изготовлены мауэрлат, балки и стропила, поэтому нужно обратить внимание на качество пиломатериала. Древесина должна быть сухой. Допустимая влажность не более 20 %. Предпочтительно из лиственницы или хвойных пород. Сечение бруса зависит от размера ската крыши и веса кровельного материала. В любом случае, лучше брать с запасом – брус диаметром не менее 100 мм, бревно сечением 100х100, 120х120 мм. Предварительно обработанные антисептиками брусья дольше прослужат. Кроме того, они будут защищены от грибка, плесени, древесных жучков и прочих вредителей.

• Доски (25х100) или брус (50х50) для обрешетки. Подойдет материал не высшего сорта. Главное сухой, не сильно сучковатый и без коры.

Нюанс. Толщина доски зависит от вида утеплителя, который будет применяться.

• Доски обрезные. К ним требования выше. Поскольку они устанавливаются на видном месте и играют роль торцевой (ветровой) планки.

• Крепеж. Гвозди, саморезы, анкерные болты, обожженная проволока. Для каждого крепления будем использовать тот метиз, который обеспечит более надежную фиксацию.

Из инструментов понадобится: молоток, ножовка по дереву, степлер, топор, нож, шуруповерт. Как видим, все те инструменты, которые найдутся у любого хозяина.

Расчет односкатной крыши

Это, пожалуй, единственный этап, который лучше доверить специалистам. Можно воспользоваться калькулятором. Но, чтобы иметь возможность контролировать правильность расчета, нужно иметь базовые сведения о расходе материала.

• Брус. Общее количество и сечение бруса определяется параметрами ската. Высота и длина определят количество стропильных ног и их длину. Ноги устанавливаются на расстоянии 0,6-1 м.п.

Оптимальное сечение в зависимости от длины ноги можно рассчитать по таблице.

• Доски. Общий метраж досок зависит от кровельного материала. Например, шаг обрешетки для металлочерепицы 300 мм. для двух самых нижних досок и 350 мм. для остальных. Обрешетка под шифер монтируется с шагом 440 мм. Для гибкой кровли шаг произвольный, поскольку технология укладки предусматривает изготовление твердой и ровной поверхности.

Нюанс. Лучше выдерживать требования к монтажу кровельного материала. В противном случае, производитель снимает с себя всю ответственность за его функционирование.

Количество пиломатериала для ветровой доски равно периметру ската за минусом длины нижней части ската. Низ закрывается планкой карниза.

утеплитель равен площади ската.

Слоев утеплителя должно быть минимум два. Укладывать их нужно в шахматном порядке, чтобы устранить мостики холода.

• Кровельный материал. Оказывает влияние на допустимый угол ската кровли. Существуют различные схемы для определения оптимального угла, учитывающие ветровую, снеговую нагрузку. Можно ориентироваться на приведенную ниже схему.

Увеличение угла наклона приводит к увеличению площади ската, а значит к расходу материала. Оптимальный угол 25°. Этого достаточно для кровли покрытой наиболее популярными материалами металлочерепицей, шифером, фальцевой кровлей, профнастилом. А ветровая нагрузка снижается до минимального уровня. К сведению, увеличение угла с 0° до 45° приводит к увеличению площади ската в 1,5 раза.

При этом, для регионов со значительной снеговой нагрузкой односкатная кровля должна иметь угол, достаточный для сползания снега. В противном случае, снег продавит кровельный материал.

Нюанс: скат должен быть наклонен в наветренную сторону.

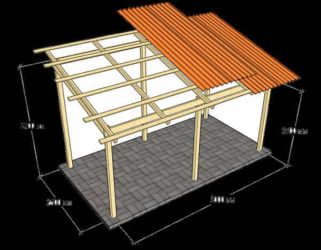

Устройство односкатной крыши своими руками, подразумевает наличие чертежей. Это избавит вас от необходимости держать в голове все размеры и вспоминать, как планировалось крепить тот или иной элемент.

Монтаж односкатной крыши – пошаговая инструкция

1. Установка стропильной системы

Возможны два варианта устройства стропильной системы:

• установка несущих элементов крыши (стропил) на стены, которые находятся на разных уровнях. Исключение абсолютно плоские кровли;

• изготовление треугольных ферм, объединяющих в себе стропило, балку и стойку. Такая конструкция может быть изготовлена, если стены находятся на одном уровне.

Первый вариант установки стропил более дешевый, поскольку упрощает монтаж и снижает расход древесины. Но, в данном случае требуется поднять несущую стену на нужную высоту. Чтобы упереть в нее верхнюю часть стропильной ноги.

Второй, наоборот, увеличивает расход древесины. Но снижает сроки монтажа и упрощает работу, потому, что монтаж треугольников может быть выполнен на земле. С другой стороны, для того, чтобы поднять уже готовые треугольники, нужны специальные приспособления.

На качество монтажа или сроки эксплуатации стропильной системы выбор способа не влияет. Таким образом, окончательный выбор за застройщиком.

Второй момент, который важен при строительстве крыши – это устройство стропильной ноги. А точнее, необходимости использовать подкосы (дополнительные опоры). Количество и место установки подкосов зависит от:

1. расстояния между стеной и местом примыкания кровли;
2. длины стропильной ноги;
3. веса стропильной ноги (вида древесины и ее диаметра, сечения);
4. угла наклона кровли;
5. вида кровельного материала;
6. вида теплоизоляционного материала.

2. Установка мауэрлата

Мауэрлат – это дополнительный элемент, позволяющий равномерно распределить нагрузку на несущие стены. На него опирается нижний край стропильной ноги.

Источник: https://krovlyaikrysha.ru/obreshetka-odnoskatnoy-kryishi.html

Размеры и устройство обрешетки под шифер

Довольно часто для обустройства крыш используется обрешетка под шифер.

Она является основой кровельного покрытия, конструкционной опорой, которая позволяет продлить срок службы крыши и обеспечивает дополнительную устойчивость всей конструкции.

Устройство обрешетки, шаг, размеры, древесина – все это выбирается в соответствии с кровельным материалом.

Лист шифера весит в среднем 30 — 35 кг, поэтому и обрешетка должна быть прочной, устойчивой к ветру и дополнительным весовым нагрузкам зимой.

При правильной укладке обрешетки срок службы шифера и кровли в целом продлевается в 2-3 раза.

Выбор материалов для обрешетки

Как было сказано выше, древесину для обрешетки надо выбирать в соответствии с кровельным покрытием. Шифер – это тяжелый материал, поэтому дерево должно быть прочным.

Предпочтение стоит отдать хвойным породам. Они обладают природной пропиткой из смолы, которая отталкивает влагу и обеспечивает дополнительную устойчивость к гниению.

Лучше всего подойдет сухая древесина второго сорта, брусья или доски. Внимательно осмотрите брусья на наличие признаков разрушения или плесени: на дереве не должно быть разводов, темных пятен, поверхность должна быть ровной, без сучков.

Размер брусьев нужно выбирать в соответствии с типом шифера. Для обычного профиля длиной 175 см подойдут брусья с сечением 50 x 50 мм, либо доски толщиной не менее 25 мм.

Для усиленного профиля длиной 280 см необходимо взять более прочные брусья с сечением 75 x 75 мм, либо доски толщиной не менее 40 мм.

Более толстые брусья выбирать не рекомендуется, так как при повышенных осадках они впитывают большое количество влажности и деформируются.

При укладке обрешетки под шифер четные брусья должны быть толще нечетных на 3 мм. Это обеспечит равномерное распределение нагрузки и убережет шифер от трещин.

Разницу в толщине брусьев можно компенсировать с помощью специальных подкладок из реек, либо нужно приобрести брусья разного размера.

Перед началом работ обязательно обработайте древесину специальными защитными составами: антисептиком для предотвращения гниения и антипиреном для повышения пожароустойчивости.

Можно приобрести состав, который имеет двойной эффект – защищает и от влаги, и от возгорания.

Растворы наносят в три слоя с перерывом в 3-4 часа между каждым нанесением, чтобы жидкость как следует впиталась и подсохла.

Для фиксации обрешетки вам потребуются оцинкованные гвозди длиной 100 — 150 мм в зависимости от толщины брусьев.

Покупайте материалы из расчета, что понадобится 2 гвоздя на каждое место крепления. Для усиления прочности конструкции обычные гвозди можно заменить витыми, либо использовать пару гвоздей-саморезов.

Крепить решетку только саморезами непрактично, так как это значительно замедляет темп работы.

Устройство обрешетки под шифер

Выделяют два основных вида обрешетки под шифер: сплошная и разреженная. Для возведения сплошной обрешетки используются доски либо фанера.

Сплошная обрешетка обеспечивает большую прочность конструкции по сравнению с разреженной, но требует большего количества пиломатериалов, поэтому ее используют только в тех случаях, когда это действительно необходимо.

Например, при укладке шифера на плоскую крышу с углом наклона менее 15 — 20 градусов, при повышенных осадках (расчет на скопление большого количества снега) или при использовании плоского шифера.

Шаг обрешетки под шифер зависит от предполагаемой нагрузки.

Для обычного профиля и угла наклона крыши брусья устанавливают каждые 50-60 см, для усиленного профиля или более плоской крыши – каждые 70-80 см.

Если обрешетка возводится из досок, то шаг рассчитывается исходя из ширины листа шифера.

Независимо от используемого материала, каждый лист должен иметь как минимум три точки опоры: один брус или доска должны приходиться на центр листа и на два других – ближе к краю, но не менее чем в 15 см от края листа.

При этом места нахлеста шифера должны опираться на более тонкие брусья, а центр – на более широкие.

Это позволит равномерно распределить нагрузку, иначе основной вес листа ляжет на центральную опору, и со временем шифер лопнет.

Отдельно монтируются места наибольшего скопления снега: карнизные свесы, конек, ендова.

Поскольку именно там возможное давление значительно выше, чем на остальной поверхности крыши, им необходимо придать повышенную прочность. Как правило, в этих местах укладывают сплошную обрешетку.

При укладке шифера на больших площадях длины брусьев или досок может не хватить для полного покрытия, тогда их придется стыковать.

Обязательно располагайте место стыка по центру стропила, аккуратно подгоняйте брусья друг к другу. Гвозди забиваются в местах стыка под углом, отступив несколько сантиметров от края.

Монтажные работы должны проводиться в определенном порядке. Первым действием выполняется подготовка материалов.

О необходимости предварительно пропитать брусья специальными защитными составами, было сказано выше. Подготовьте инструменты: гвозди, молоток, строительный уровень, ножовку или пилу и т.д.

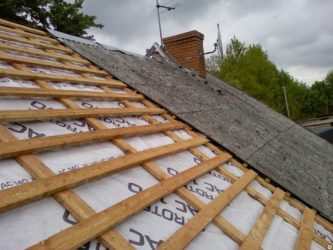

Далее необходимо уложить гидроизоляцию, перед установкой обрешетки под шифер.

:

Несмотря на то что шифер обеспечивает надежную защиту от проникновения осадков в помещение, дополнительная прослойка из рубероида убережет от неприятных сюрпризов и дополнительно утеплит крышу.

Если вы планируете обустроить чердак в качестве жилого помещения, то необходимо также проложить пароизоляционный слой.

Для этого потребуется контрообрешетка из реек небольшого сечения. Пароизоляционный материал крепиться к контробрешетке, а обрешетка под шифер укладывается поверх всей конструкции.

Такое устройство необходимо для защиты кровельного материала от конденсата и преждевременного разрушения.

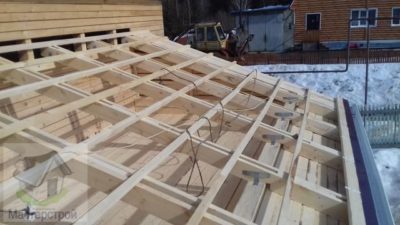

Третьим этапом выполняется монтаж основной обрешетки. Укладывать ее начинают снизу от карнизного свеса.

Для повышения прочности непосредственно у карнизного свеса устанавливают два бруса рядом.

Первый ряд — нечетный, должен быть чуть большей высоты (либо увеличенный за счет специальной подкладки). Следующий ряд — нечетный, будет на 3-4 мм тоньше.

Уложив брусья на карнизный свес, отступите 50 — 80 см в зависимости от выбранного шага обрешетки и закрепите второй ряд. Продолжайте двигаться вверх по направлению к коньку.

Для надежной фиксации вбивайте гвозди под разными углами. Если вы используете саморезы, то не утапливайте шляпку слишком глубоко.

Избыток досок или брусьев по краям крыши срезают после окончания работ по шнуру, натянутому вдоль карниза, чтобы срез получился ровным.

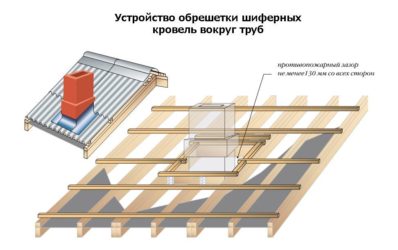

Монтаж обрешетки конька и дымохода является четвертым этапом. Конек требует особенного внимания, поскольку на эту часть кровли приходятся достаточно большие физические нагрузки.

Здесь лучше использовать сплошную обрешетку либо зафиксировать 2-3 бруса рядом.

Для монтажа обрешетки дымохода можно использовать предварительно подготовленные конструкции из брусьев, но не забывайте о пожаробезопасности: брусья нужно хорошо пропитать антипиреном и закреплять не ближе, чем на 13 см от трубы.

:

Источник: http://kroemsami.ru/obreshetka-pod-shifer.html

Обрешетка под шифер: советы правильного устройства

Обрешетка – это специальная конструкция, служащая основанием для непосредственного крепления кровельного материала. Благодаря ей между поверхностью крыши и ее изоляцией создается зазор, через который без задержки выводятся конденсат и пары воды.

Обрешетка под шифер главным образом перераспределяет нагрузку, вызываемую кровельным покрытием, и компенсирует усилия от ветра и снега.

Какие материалы необходимы при устройстве обрешетки для шифера ↑

Основание под усиленный шифер выполняют из ровных и прямых деревянных брусков (второй или третий сорт) со следующими размерами:

• сечение – 5 на 5 для стандартных асбестоцементных листов или 7,5 на 7,5 см для усиленных;
• длина – 3,5–6,5 м.

Вместо брусков можно использовать также обрезные либо необрезные доски, причем для стандартного профиля их толщина должна быть самое меньшее 2,5 см, а для усиленного – порядка 4 см.

Больше всего для такой конструкции подходят сосна, осина, пихта либо ель. Материал должен быть хорошего качества и достаточно сухим, его влажность не может быть больше 12%. Внешне о начале развития гниения могут свидетельствовать синеватые пятна либо разводы. Также на нем должны отсутствовать выпадающие сучки, свилеватость. Каждый элемент, выбранный для обрешетки, должен быть ровным и прямым.

Чтобы основание послужило дольше, его необходимо защитить от загнивания. Для этого материалы проходят обработку антисептиками, к примеру, фтористым натрием, или его красят. Сухую древесину можно также покрыть олифой либо смолой. Антисептики бывают разного цвета. Это дает дополнительные преимущества, поскольку можно с легкостью отличить обработанные участки от необработанных.

Необходимо также обеспечить пожаробезопасность. Для этого используют специальные химические растворы – антипирены. При высоких температурах начинается процесс плавления или они выделяют газы, которые препятствуют горению. После такой обработки древесина не возгорается, а всего лишь тлеет. Подобным образом обрабатывают также стропила под шифер.

Некоторые составы имеют двойное действие – защищают как от гнили, так и от огня. Для обработки используют кисти, причем составы, как правило, наносятся в три слоя с перерывом в 3–4 часа. За это время древесина обычно успевает просохнуть.

Проверить качество пропитки достаточно просто: пропитанный кусочек древесины поджигают и если у него достаточная степень обработки, то гореть он будет исключительно в условиях открытого пламени. Если же источник огня убрать, то дерево потухнет или в крайнем случае будет тлеть.

Бруски крепят к стропилам с помощью оцинкованных гвоздей без шляпки, длина которых равна суммарной толщине обоих брусков.

Конструкция стропильной системы ↑

Пиломатериалы, предназначенные для устройства несущей конструкции, выдерживают сначала в штабелях, чтобы выровнять уровень влажности. После сушки на них обязательно образуется изгиб, каждая часть которого получила свое название: горб для выпуклой и лоток для вогнутой. Стропила следует укладывать горбом вниз, чтобы даже если на них попадет влага, то она скатилась бы вниз, а не на чердак. Поэтому перед устройством стропильной конструкции брусья предварительно раскладывают на земле, чтобы выяснить направление изгиба.

Кстати, это в равной степени касается и элементов обрешетки.

Следует также выбраковать и сучковатый пиломатериал, так на практике он может не выдержать тяжести кровли.

Рекомендованный шаг стропил под шифер изменяется в пределах одного-двух метров. Более точно его значение из этого диапазона подбирают с учетом длины конька.

Схематически устройство стропильной конструкции можно описать так:

• стропильную пару образуют из брусьев, соединенных под определенным углом, который зависит от конструкции крыши;
• пару укрепляют при помощи ригеля;
• обрезку стропил под угол, требуемый для его крепления к мауэрлату или в случае сруба к верхнему венцу лучше выполнять, используя шаблон, вырезанный из доски, желательно обрезной;
• в качестве крепежного элемента используют гвозди длиной в 15–20 см, а для усиления сопряжения можно порекомендовать специальные скобы или кронштейны из металла.

При устройстве несущей конструкции и обрешетки гвозди не должны проходить сквозь брусья наружу. Концы крепежных элементов категорически нельзя загибать, чтобы не ограничить подвижность системы, которая необходима для нивелирования усушки древесины – это позволит сохранить целостность листов шифера.

Устройство обрешетки: размеры и монтаж ↑

По конструкции различают два варианта основания под асбоцементные листы:

• сплошная, для выполнения которой используется доска, фанера либо листы OSB. Данную технологию используют преимущественно в случае кровли из плоских асбоцементных листов. Однако, сплошной настил необходим также в местах, где риск скопления осадков достаточно высок, в результате чего повышается нагрузка на несущую конструкцию, к примеру, в районе конька или ендова.
• разреженная, которой вполне достаточно для устройства кровли из волнистых листов. Расстояние между элементами выбирают для каждого случая индивидуально, исходя из таких параметров, как вид материала, количество волн, толщина и длина листа.

Обрешетка под шифер обыкновенный, как правило, имеет шаг, равный 0,5–0,6 м, а обрешетка крыши под материал с усиленным профилем – 0,75–0,80 м. Но и в том, и в другом случае ее элементы должны быть расположены так, чтобы шифер имел самое меньшее три точки опоры – по краям и центру. В этом случае, учитывая полезную ширину листа можно обеспечить небольшой нахлест на верхние и нижние брусья обрешетки. При использовании досок расстояние между ними принимают примерно порядка ширины листа.

Четные бруски необходимо располагать на 30 мм выше нечетных, чтобы сглаживая внутреннее напряжение листового материала и не позволить ему лопнуть.

Обрешетку начинают укладывать с выбранным шагом снизу, двигаясь по направлению конька. Ее элементы прибивают к стропилам при помощи гвоздей второе более длинных, чем толщина брусков. В этом случае можно предотвратить любые подвижки элементов несущей конструкции, возможных из-за температурных деформаций либо сильных порывов ветра.

Нельзя исключать, что при укладке основания ее элементы могут оказаться короче длины ската, и их нужно будет состыковывать. При этом необходимо следовать следующему правилу: стыковку выполняют обязательно по центру стропила, причем гвозди следует забивать наискосок с отступом от кромки бруска на несколько сантиметров.

Бруски обрешетки, которые выступают за свес кровли над фронтоном, после завершения монтажных работ выравнивают по натянутому строительному шнуру. Затем фиксируют ветровую доску.

При расчете длины поперечных обрешетин учитывается ширина шифера. Параллельно выбирается и ширина фронтонного свеса.

Если предполагается использовать чердак под жилое помещение, то до устройства обрешетки необходимо грамотно выполнить теплоизоляцию, паро- и гидроизоляцию кровли. Учитывая хрупкость асбоцементных листов, кровельную гидроизоляцию желательно выполнять в любом случае.

© 2019 stylekrov.ru

Источник: http://stylekrov.ru/obreshetka-pod-shifer-sovety-ustrojstva.html

Как сделать обрешетку под шифер – варианты устройства кровли

Шиферное кровельное покрытие до сих пор остается довольно популярным среди потребителей. Оно активно применяется для обустройства крыш жилых домов и дачных коттеджей. Данная статья расскажет о том, как сделать обрешетку под шифер и какие материалы для этого потребуются.

Разновидности обрешетки под шифер

Прежде чем выполнять укладку шиферного покрытия, поверх стропильной системы одно или двускатной крыши располагается обрешетка. Она представляет собой надежную основу, к которой будет прикреплен кровельный материал. В первую очередь, обрешетка позволяет распределить нагрузку, создаваемую шифером, по всей поверхности стропильного каркаса. Кроме того, она поддерживает листы шифера, чтобы они не провалились и не деформировались.

По строению различают два вида обрешетки:

1. Сплошная. Такой вариант используется лишь для низкоуклонных односкатных крыш. При этом применяется влагостойкая фанера или обработанная шиферная доска, которая укладывается вплотную.
2. Разреженная. В данном случае можно использовать обрезную или необрезную доску. Рейки сечением 25 мм крепятся перпендикулярно стропилам. Шаг обрешетки выбирается исходя из угла наклона скатов и массы кровельного покрытия.

Обратите внимание, что обрешетка под плоский шифер с усиленным профилем, который по размерам превышает обычный тип кровельного материала, делается из досок сечением от 40 мм, либо из реек 50×50 мм. То же самое относится и к усиленному волновому шиферу.

Выбираем материал

От того, насколько надежной и крепкой будет обрешетка под шиферную кровлю, зависит долговечность всей одно- или двускатной крыши. Следовательно, материал для ее изготовления должен быть достаточно качественным.

Древесина для обрешетки должна отвечать следующим параметрам:

• Бруски и доски должны быть достаточно сухими, поскольку такая древесина меньше поддается деформации и гниению. Допустимый уровень влажности составляет 12 %.
• Для обустройства кровли под шифер лучше воспользоваться деревом твердых пород. Оптимальными вариантами будут: сосна, ель, лиственница.
• Антисептическая обработка от паразитов и гниения является обязательным условием при установке обрешетки под шифер на одно- или двускатной крыше.

Стоит отметить, что в помещениях с повышенным риском возгорания все деревянные элементы стропильной системы необходимо обработать антипиреновыми пропитками.

Размеры

Поскольку любой шифер, будь то волновой или плоский, весит достаточно много – более 25 килограмм в одном листе, он неизбежно создает нагрузку на стропила. Чтобы такая нагрузка была распределена более-менее равномерно, необходима надежная опора. Выбор размеров обрешетки под шифер зависит от шага между стропильными ногами, параметров кровельного материала, а также угла наклона крыши.

Общие рекомендации по выбору размеров таковы:

1. Рейка сечением 50×50 мм или доска толщиной в 25 мм применяются для укладки стандартных листов шифера.
2. Обрезные доски с толщиной в 40 мм или рейки сечением 70×70 мм применяются для устройства обрешетки под шифер с усиленным профилем, который по длине немного больше, чем стандартный.

Нужно сразу понимать, как правильно класть шифер на крышу. Как правило, укладку асбестоцементных листов производят на разреженную обрешетку с шагом в 50-60 см. Сплошной тип основы целесообразен лишь в регионах с большим количеством снежных осадков, а также на плоских или низкоуклонных крышах.

Шаг обрешетки под шиферную кровлю — как сделать правильно

Тип обрешетки под шиферное кровельное покрытие выбирается, исходя из ожидаемых нагрузок на кровлю. На величину сечения и расстояние между рейками обрешетки влияет несколько факторов. В частности, при расчетах следует учесть регион строительства, уклон скатов, а также массу и тип материала. Иногда приходится резать шифер под размер ската кровли. В этой ситуации нужно знать, чем пилить шифер проще всего. Обрешетку устанавливают, исходя из размеров обрезанного шифера.

Производители шиферного кровельного покрытия предлагают следующие рекомендации для обустройства обрешетки:

1. Если используются стандартные листы волнового или плоского шифера, шаг между досками обрешетки должен быть 50-60 см.
2. Применение листов шифера с усиленным профилем позволяет увеличить расстояние между обрешетинами до 75-80 см.

Стоит отметить, что укладка основы под шифер из досок или брусьев должна выполняться так, чтобы каждый лист кровельного материала опирался как минимум на три точки обрешетки – в центре и по одной с каждого конца. Такой подход позволит избежать возможной деформации и разрушения кровельного материала.

Источник: https://kryshadoma.com/shifer/kak-sdelat-obreshetku-pod-shifer-varianty-ustroystva-krovli.html
