Обрешетка профилями стены под профнастил

В этой статье:

Монтаж профнастила: рекомендации по укладке

Профнастил представляет собой материал в виде холодногнутых изготовленных из оцинкованной стали высокого качества листов, пользующийся в последнее время заслуженной популярностью среди застройщиков. Данная статья расскажет о том, как выполняется монтаж профнастила своими руками на различные поверхности и какие нюансы при этом следует учитывать.

Пластичность профнастила позволяет придавать данному материалу любые формы и размеры, что позволяет широко применять его при выполнении таких работ, как облицовка потолков и стен, покрытие кровель, а также возведение заборов и прочих ограждений, чему способствует и достаточно простой монтаж – профнастил обладает достаточно низким весом, что облегчает его транспортировку и установку.

Данный материал обладает целым рядом преимуществ:

Высокий срок службы и неподверженность коррозии;
Неприхотливость кровельного материала и неподверженность воздействию солнечных лучей;
Высокая прочность материала при небольшой толщине листа;
Экологическая безопасность.

Еще одно важное качество, которым обладает профнастил – монтаж его может производиться на самых разных элементах конструкции – как на стенах и заборах, так и на кровле.

Независимо от внешнего вида здания для него можно подобрать подходящий вариант профнастила, поскольку на рынке представлен широкий ассортимент различных цветовых решений и конфигураций профилей.

Следует также выделить довольно простой монтаж – видео профнастила наглядно показывает, что легкость возведения забора или покрытия крыши заслуженно делает его наиболее популярным материалом покрытия.

Крепление профнастила стенового

Стена, утепленная профнастилом

Монтаж стенового профнастила включает в себя три разновидности: утепление уже имеющейся стены, облицовка стены профнастилом снаружи и изнутри, и использование профнастила в качестве самой стены.

Рассмотрим стеновой профнастил – монтаж всех трех вариантов более подробно:

Утепление имеющейся стены здания. К несущей стене здания крепят кронштейны, после чего выполняют непосредственно монтаж – стеновой профнастил крепится к основанию при помощи полиамидных тарельчатых дюбелей. Для защиты утеплителя от потоков ветра используются ветровлагозащитные пленки. К кронштейнам с помощью заклепок крепят вертикальные П-образные направляющие, необходимые для выравнивания стены, причем между направляющими и пленкой создают зазор для вентиляции. Далее к направляющим крепят горизонтальные также П-образные профили, шаг которых должен позволять выполнять крепление профнастила достаточно надежно.

Для крепления профнастила на стену используют саморезы, снабженные резиновыми уплотнительными прокладками. Профнастил при этом не только улучшает теплотехнические показатели стены, но и играет роль облицовки.

В результате получаем качественно утепленную стену, обладающую привлекательным внешним видом.

Профнастил стеновой – монтаж внутренней и наружной облицовки. В данном случае листы профнастила играют роль облицовки утепленной панели изнутри и снаружи. Первым делом при помощи рубероида, уложенного в два слоя, выполняют горизонтальную гидроизоляцию фундамента. Затем при помощи анкерных универсальных шурупов крепят к фундаменту направляющий нижний профиль. В него вертикально устанавливают и закрепляют стойки, получая в результате каркас, включающий в себя стоечные термопрофили и направляющие панелей.

Далее выполняют монтаж горизонтальных слоев пленки пароизоляции, которая крепится с внутренней стороны панели при помощи саморезов с потайными головками.

В изготовленный из термопрофилей каркас укладывают утеплитель, который фиксируют при помощи перемычек, предотвращая его проседание.

Упругость утеплителя позволяет отказаться от дополнительного его крепления к стойкам. Далее производят крепление к стеновой панели ветрозащитной мембраны снизу вверх в виде горизонтальных полос, оставляя вертикальные и горизонтальные нахлесты.

Затем поверх пленки выполняют монтаж шляпного профиля, причем пленка должна прижиматься к стеновым панелям, крепление к стойкам осуществляется при помощи саморезов.

Выполнение непосредственно крепления стенового профнастила выполняют в нижнем прогибе через волну при помощи самосверлящих болтов с резиновой уплотнительной прокладкой.

Крепление вертикальных стыков производится при помощи заклепок.

В случае, когда отсутствует необходимость в утеплении здания, профнастил может выступать в роли стены, защищающей внутренние помещения от воздействия атмосферных осадков и потоков ветра. Это относится к таким зданиям, как сараи, временные строения и прочие сооружения, в которых функция стен является защитной, а не несущей. Технология монтажа профнастила в данном случае довольно проста: крепление профнастила к каркасным стеновым ригелям производится при помощи самосверлящих болтов, снабженных уплотнительной прокладкой. Так же, как и в вышеописанных случаях, профнастил крепят в нижнем прогибе через волну, для крепления стыков листов применяются заклепки с шагом в 300 миллиметров.

Крепление профнастила кровельного

Установка профнастила на крышу

Прежде, чем укладывать листы, следует выполнить монтаж обрешетки под профнастил, которая изготавливается из обработанных антисептиком деревянных брусков или стальных прогонов.

Монтаж осуществляется с использованием листов, минимальная высота гофры которых составляет 50 миллиметров.

Кровельный профнастил – монтаж своими руками включает в себя следующие этапы:

Поверх подкровельной пленки гидроизоляции кровли к стропилам прибивают планки, толщина которых составляет от 40 до 50 мм, к которым прибивают доски обрешетки.
Далее выполняют паро- и гидроизоляцию, предотвращающую такие проблемы, как возникновение плесени, скопление конденсата, увлажнение стропил и обрешетки, промерзание кровли и т.д. Материалом для подкровельной гидроизоляции может служить рубероид, толь или пергамин. Укладывать гидроизоляцию следует поверх обрешетки, оставляя между обрешеткой и пленкой зазор в 4-5 см, обеспечивающий вентиляцию пространства под кровлей.

Важно: Правила монтажа профнастила предписывают создание зазоров для вентиляции и укладки паропропускающей гидроизоляционной пленки. При этом пленка укладывается с нахлестом, составляющим как минимум 100-150 миллиметров, а ее провисание между стропилами должно составлять 20 миллиметров. Соединение пленки выполняется внахлест, обеспечивая герметичность, которая повышается путем проклеивания стыков самоклеющейся лентой.

Перед тем, как монтировать профнастил на крышу, следует правильно подобрать материал. Его длина должна быть не меньшей, чем длина кровельного ската, что позволяет исключить поперечные стыки, облегчив процесс изготовления кровли и повысив ее влагозащитные характеристики. В случае, когда кровельный скат длиннее, чем лист профнастила, монтаж выполняют путем порядной укладки листов по горизонтали, начиная с нижнего ряда в направлении к верхнему. Начинать укладку можно как с левого, так и с правого нижнего угла крыши. В местах стыков по скату листов профнастила делается нахлест не менее 200 мм, после чего стыки заполняют герметиком.
Между верхним листом кровли и слоем теплоизоляции кровли следует оставить зазор, высота которого составляет 2-4 см, необходимый для вентиляции воздуха.
Для крепления листов к обрешетке используются саморезы диаметром 4,8, 5,5 или 6,3 мм, длина которых может составлять 19-250 мм. Кроме того, можно использовать шурупы с шестигранной или плоской головкой. Под головку шурупа в обязательном порядке подкладывается резиновая или пластиковая шайба. Саморезы следует подбирать с таким запасом, чтобы длина их резьбовой цилиндрической части была хотя бы на 3 миллиметра больше длины соединяемого пакета. На практике обычно используется 6-8 саморезов на квадратный метр покрытия.
Профнастил следует крепить к обрешетке крыши в точках прилегания волны, что обеспечивает отсутствие рычага между точками крепления и приложения усилия к саморезу.
Крепление листов к нижней и верхней доскам обрешетки осуществляется в каждой волне, поскольку на данный участок приходятся наибольшие нагрузки со стороны ветра. Крепление к промежуточным доскам обрешетки может производиться через одну волну.

Важно: крепление профнастила в местах продольных стыков осуществляется с шагом, не превышающим 500 миллиметров.

Монтаж забора из профнастила

Прежде, чем возводить забор из профнастила, следует разметить территорию и установить опорные столбы. Расстояние между ними зависит от длины листов профнастила и составляет чаще всего 2,5-3 метра.

При расчете этого расстояния следует в обязательном порядке учитывать зазор, позволяющий снизить ветровую нагрузку.

Для изготовления столбов применяются различные материалы, такие как:

Опоры из древесины;
Металлические опоры;
Железнобетонные опоры;
Специальные опоры из профильной трубы.

Полезно: для защиты от атмосферных осадков в верхней части столба приваривают заглушку из листового металла, которая также позволяет повысить общую жесткость конструкции.

Для установки каждой опоры сверлят отверстие глубиной один метр, в которое устанавливают столб и заливают бетоном для наиболее надежной фиксации. Иногда, в целях облегчения и удешевления процесса установки опор, столбы просто забивают в грунт.

Далее переходят непосредственно к монтажу забора:

Производится монтаж поперечных прожилин (лаги, перемычки). Для изготовления прожилин чаще всего используются профильные трубы, размер которых составляет 40х20 мм, а рекомендуемая длина – 3 метра. Прожилины фиксируют на столбах при помощи сварочного аппарата. Стандартная высота забора составляет 2 метра, при этом рекомендуется устанавливать перемычки в два ряда с одинаковым шагом, что позволяет повысить жесткость забора. Количество устанавливаемых перемычек выбирается в зависимости высоты возводимого забора: если высота превышает 2 метра, следует использовать не менее трех перемычек.
После того, как несущие столбы и поперечные планки установлены, приступают к монтажу листов профнастила. Для их установки могут использоваться крепежные заклепки по металлу либо саморезы, цвет которых совпадает с цветом профнастила.

Полезно: преимущество саморезов перед заклепками состоит в том, что их использование не требует предварительного высверливания отверстия, что позволяет выполнить монтаж быстрее и проще.

Установка листов обычно производится с нахлестом, равным длине одной волны. Для защиты от весенних талых вод листы обычно располагаются на высоте 10-15 см от уровня земли.
Крепление профнастила выполняется через одну волну. Для крепления одного листа требуется в среднем от 12 до 15 саморезов – такое количество позволяет обеспечить конструкции необходимую прочность.

Это все, что хотелось рассказать о монтаже профнастила. Более подробно о выполнении данного типа работ можно узнать, посмотрев видео — монтаж профнастила, чтобы иметь наглядное представление о различных тонкостях и нюансах применения данного материала.

Источник: https://krovlyakryshi.ru/metallicheskie/profnastil/montazh-profnastila-468

Обрешетка под профнастил: назначение, подбор материала

Покрыть кровлю профнастилом самостоятельно – не такое сложное дело. Материал обладает достаточной механической прочностью, не боится коррозии, укладывается споро. Но какой марки выбрать покрытие кровли, как монтируется надёжная обрешетка под профнастил – существенные вопросы.

Назначение обрешетки, подбор материала

Обрешетка – поперечный настил по стропилам. В частном домостроении выполняется из доски или бруса.

Служит основанием для укладки кровельного материала;
Придаёт пространственную жёсткость конструкции кровли;
Помогает равномерно распределить снеговую и ветровую нагрузки на несущие конструкции: стропильную систему, а далее на стены и фундамент.

Натуральная древесина на обрешетку не требует дополнительной механической обработки. Применяется обрезная и не обрезная доска без строжки. Избыточная влажность повлечёт коробление и растрескивание доски, ослабит обрешетку, поэтому следует позаботиться о приобретении кондиционных досок и бруса складского хранения, и сушке на месте. Этот элемент стропильной системы нуждается в огнебиозащите. Пропитке подвергается 100% древесины обрешетки.

На стадии приобретения пиломатериала для обрешетки желательно провести сортировку и отбраковку по следующим параметрам:

Обилие крупных сквозных сучков;
Явное коробление;
Поражение насекомыми;
Материал с просинью и прозеленью;
Признаки прели;
Доски и брус из сердцевины дерева.

Рекомендуемое сечение бруса 50х50. Обрешетка выполняется из доски толщиной 30–50 мм, шириной 100–150 мм. Расчётное количество указано в проекте. При самостоятельном подсчёте закладывается запас не менее 10–15% на неизбежные отходы при обрезке в размер и торцовку концов досок со сквозными трещинами.

Придирчивый подход к подбору стройматериала и трезвый расчёт – оправданная страховка. К провисанию кровли, протечкам, особенно при снеготаянии, ведут не системные ошибки, а заурядные просчёты в устройстве обрешетки.

Почему выбирают профнастил

Плюсы:

Ценовая доступность профнастила при малобюджетном строительстве в сравнении с иными кровельными покрытиями;
Скорость монтажа: одним листом профнастила перекрывается минимум 2,5 кв. м крыши;
Вес листа профнастила в пределах 20–25 кг позволяет обходиться без грузоподъёмных приспособлений;
Долговечное не травмируемое полимерное покрытие профнастила из полиэстера либо цинка;

Технология формирования профиля профнастила прокаткой роликами в несколько этапов подразумевает создание на поверхности листа упрочнённого слоя наклёпа, который замедляет ржавление металла даже без покрытия.

Минусы:

Обрешетка под профнастил на крыше с малым уклоном материалоёмкая из-за необходимости уменьшать шаг укладки досок обрешетки;
Размеры и цветовая гамма профнастила варьируются, но единообразие формы угнетает;
Вспомогательные помещения с плоской кровлей без утепления нуждаются в дополнительной звукоизоляции. Шум дождя и капель многократно усиливают звук ударов о металл профнастила.

Необходимые уточнения

Несущая способность профнастила рассчитана на большие статические нагрузки. Геометрия гребней и впадин обеспечивает достаточную продольную жёсткость. Добавочные рёбра жёсткости малой глубины одновременно и упрочняют лист, и удешевляют – площадь горизонтальной поверхности профнастила увеличивается благодаря им.

На фото ниже представлены основные типоразмеры профнастила. Первые три преимущественно используются для внешнего оформления стеновых конструкций, редко для крыш. Средний ряд – подходящий кровельный материал для малоэтажного строительства. Высота гребня не только обеспечивает прочностные характеристики, но и дает простор циркуляции воздуха как в вентилируемом фасаде.

Представленные в нижнем ряду профили допустимо использовать основой для межэтажных перекрытий. Толщина металла первых образцов 0,45–0,55 мм. НС 35-1000, НС 44-1000, Н 57-750 до 0,7 мм. Последние – до 1,2 мм. Первая цифра указывает на высоту гребня, вторая – на полезную ширину листа.

Самостоятельное проектирование

Финишное покрытие кровли подбирается заранее. Сопроводительная документация на профнастил содержит минимальные сведения по требованиям СНиПа к монтажу, касающиеся выбранного профиля.Частные застройщики предпочитают трапецеидальный профнастил с высотой гребня 35–44 мм толщиной 0,6–0,7 мм.

Кровельный материал обладает достаточным запасом прочности, выдержит влажную снеговую массу и штормовой ветер. Допустимая нагрузка 600–800 кг на кв. м Безопасная переносимость деформационных нагрузок компенсирует повышенную стоимость относительно профнастила С 21-1000.

Двускатные крыши жилых домов проектируются с углом наклона свыше 15 градусов. Минимальный шаг обрешетки под профнастил начинается с 400 мм. Односкатные хозяйственные постройки и пристройки к основному жилью с меньшим скатом крыши из профнастила выполняются со сплошным либо учащённым шагом обрешетки.

Количественные показатели расхода стройматериалов на покрытие кровли и обрешетку учитывают:

Величину нахлеста листа профнастила, увеличивающуюся при изменении угла ската крыши;
Количество волн перекрытия соседних листов профнастила;
Частоту шага обрешетки;
Усиление обрешетки на коньке и карнизе сплачиванием досок;
Примыкания к выступающим элементам: слуховым окнам, печным тубам также требуют усиления обрешетки.

Монтаж обрешетки

Начальный этап – ревизия плоскости стропил. Выступы стёсываются, укладывается без натяжения гидроизоляционная плёнка. Следующая полоса перекрывает нижнюю не менее 100 мм. Предпочтительно полосы соединять липкой лентой. Допускается предварительное крепление скобами либо мелкими гвоздями к стропилам.

Важно! Монтажные работы на кровле ведутся только снизу вверх.

Бруски контробрешетки проверяются на прямолинейность и крепятся гвоздями поверх гидроизоляции к стропилам. Брус 50х50 подшивается гвоздями двойной длины – 100 мм. Винтовые гвозди вне конкуренции. Гвоздевое соединение деревянных элементов между собой надёжнее винтового. Калёные саморезы при сильном короблении древесины срезаются, гвозди только гнутся, частично выходят, но продолжают удерживать деталь.

По контробрешетке вверх приколачиваются с зазором 10 мм 2–3 доски карниза. Также сплачивают коньковые доски. Крайние толще прочих на 10–20 мм, так как несут в обрешетке повышенную нагрузку. Удобно пользоваться шаблоном для равномерного распределения досок настила обрешетки. Фиксируются доски из расчёта 1 гвоздь на 50 мм ширины. Гвозди забиваются разнонаправленно.

На Западе под металлическую кровлю из профнастила по стропилам обязательно укладывают листы ОСП (ориентированная стружечная плита) либо влагостойкую фанеру. Плитные материалы снижают перегрев чердачных помещений под профнастилом и улучшают пространственную жёсткость кровли.

Эта мера позволяет уменьшить сечение контрбруса и досок обрешетки. Эффективна при необходимости усилить нижнюю часть кровли на пристройке с малым уклоном. ОСП можно крепить саморезами. Зазор между листами 3 мм.

Стыковка досок обрешетки допускается только с опорой на плоскость стропила. Стыки разносятся по разным стропильным ногам. Со стороны фронтона обрешетка выпускается на 0,3–0,4 м. Когда обрешетка под профнастил полностью установлена, набиваются торцевые ветровые доски по уровню верхней точки профнастила.

Обрешетка стен

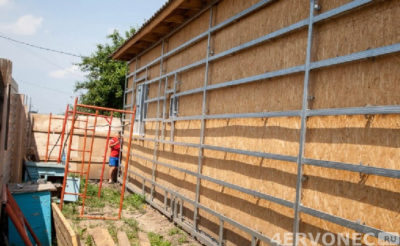

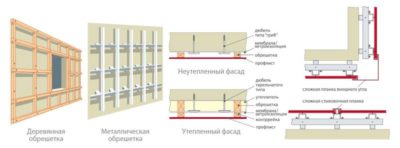

Обрешетка стен под профнастил выполняется из деревянного бруса либо металлического профиля. Усложняет работу неровность стен. С использованием отвеса устанавливаются маяки – крайние вертикальные направляющие. По шнуру монтируются промежуточные стойки обрешетки. Далее, работы ведутся по схеме вентилируемого фасада.

Если не планируется наружное утепление стен, профнастил приворачивается анодированными саморезами непосредственно к направляющим. Тогда шаг стоек рассчитывается, чтобы наложение одного листа на другой совпадали с осями стоек направляющих. Слой утеплителя между направляющими диктует наложение горизонтальных опор. Предваряет монтаж обрешетки крепление ветро – влагозащитной мембраны.

Оконные и дверные проемы обрамляются по периметру. Угловые соединения тоже должны иметь максимальное количество точек контакта. Профнастил используется С 21-1000 толщиной 5–5,5 мм.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/kakoj-dolzhna-byt-obreshetka-pod-profnastil.html

Установка обрешетки под профнастил на крыше и на стены, шаг обрешетки под профнастил, мастер класс по монтажу

Обрешетка под профнастил на крыше нужна для того, чтобы кровля была более надежной и лучше держалась. Она представляет собой брусья из дерева, которые прикрепляются перпендикулярно стропильным ногам при помощи саморезов либо гвоздей. Также несомненным преимуществом наличия обрешетки под профнастилом на крыше является распределение нагрузок по поверхности.

В числе ключевых ее преимуществ выделяют следующее:

универсальные свойства;
простота и оперативность монтажа;
отличные функциональные характеристики.

Обрешетка под профнастил выполняется из теса или жердей помимо дерева. Под ней кладут также утеплительный и гидроизоляционный слой, и остается вентиляционный зазор для укладки профнастила. Настил всплошную кладут вокруг дымохода и вентиляции, а также пожарных люков и других конструкций, требующих дополнительной жесткости.

Требования к установке обрешетки под профнастил

Требования к установке данной конструкции следующие:

каркас конструкции нужно прикреплять к стропилам;
при использовании деревянной обрешетки, применяйте пиломатериалы, имеющие сечение как минимум 50 на 50 мм;
можно использовать сплошной и разрядный шаг;
если уклон минимальный, обрешетка должна быть сплошной, или же иметь шаг не более 400 мм;
при наличии среднего уклона, шаг обрешетки под профнастил должен составлять примерно 500 – 1000 мм;
если уклон еще больше, то до 650 мм соответственно.

Применение обрешетки из металла

В качестве основы под кровлю можно применять не только дерево, но и металл. Однако обрешетку из металла можно устанавливать лишь тогда, когда лист профиля имеет толщину больше 0,7 мм, поскольку это очень важно для веса металла.

Для начала сделайте замеры всего периметра поверхности, на которую будет устанавливаться обрешетки, включая трубы, водостоки, свесы карнизов и другое. После этого можно уложить стальные трубы и сварить их при помощи дуговой сварки.

Но помните, что, несмотря на то, что металл сам по себе достаточно прочен, сварочные места впоследствии могут быть подвержены коррозии. Чтобы снизить такой риск, обработайте эти места при помощи грунтовки и эмалью, применяемой для наружных работ.

А гофролист и стропильную доску прикрепляют саморезами. Также не используйте для прикрепления металла гвозди, чтобы не ухудшить показатели точности при монтаже.

Особенности разметки и укладки

Помните, что разметка положения деревянных досок или металла на крайних стропилах, а также выход за края стропил определяются общим проектом крыши строения. Пометьте все места крепления по длине ската, если в процессе разметок вы нашли неровности, то устраните их подручными материалами.

Процесс укладки обрешетки начинается от конька и далее согласно разметке. После раскладки всех досок или листов, начинается процесс креплениями.

При применении деревянных досок, используйте для крепежа гвозди по 100 и 150 мм.

Если же доски по длине меньше ската, то их следует срастить. На стропильном брусе расположите стык и не допускайте, чтобы швы шли друг за другом подряд, а были расположены на соседних брусьях.

Определение шага и размера обрешетки под профнастил

Обрешетка под профнасил подразделяется на такие категории:

сплошная – такая обрешетка из дерева со временем может усохнуть или разбухнуть, поэтому, чтобы этого не допустить, оставляйте между досками зазор примерно на 11 мм. Также кроме дерева для сплошной основы можно применять фанеру, влагоустойчивые листы из ДСП и другие материалы;
основа с обычным шагом – наиболее распространена, шаг такой обрешетки примерно от 20 до 40 см;
разреженная – расстояние между ней начинается от 50 см и бывает гораздо выше.

Основа под профнастил чаще всего делается из брусьев дерева с квадратным сечением, ширина таких досок составляет около 15 см, а толщина примерно от 20 до 50 мм.

Профнастил к основе крепят саморезами или же гвоздями, которые вбиваются в каждое из стропил. Обратите внимание, что крепления по размеру в два раза должны превышать размер обрешетки.

Также если вы оснастите крышу основой в два слоя, то она будет более прочной даже при условии сильных нагрузок. Нижний ряд обрешетки будет разреженным параллельно коньку, а верхний слой расположится в перпендикулярную ему сторону.

Основа под профнастил для стен

В качестве обшивки для стен применяют самый простой вид профнастила высотой 20 мм. Поскольку листы крупного размера будут в данном случае слишком громоздкими и неуместными. Также следует для оснащения стен выбирать профнастил толщиной 0,5 мм.

Облицованная стена в зависимости от того, насколько правильно и качественно установить ее основу, будет иметь тот или иной внешний вид. В качестве основы лучше всего применять оцинкованный профиль, имеющий толщину около 0,5 мм или чуть больше.

Профнастил прикрепляют к кронштейнам, их длина при этом составляет около 200 мм. А вот шаг основы в данном случае должен составлять примерно около 1000 мм. Ключевым условием при установке кронштейнов в горизонтальном положении является то, что трубки на поверхности должны быть расположены строго по одной линии, на которую и будет установлена обрешетка.

По своей методике установки, монтаж кронштейнов и основы напоминает процесс установки маячков при штукатурке стен. Обрешетку к кронштейнам следует прикреплять вверху в трубку саморезами.

Также обрешетку можно в будущем применять при проводке электрокабелей, это будет очень удобно.

Итак, чтобы монтаж был качественным, вверху и внизу вдоль кромки оконного проема и над уровнем дверей тоже установите основу.

Обрешетка под элементы кровли: особенности

Когда вы планируете устанавливать обрешетку под кровлю строения, не забывайте о дополнительных элементах работы, в частности, о брусках, применяемых для крепления коньков, конструкций для задерживания снега, а также лестниц и переходных мостиков.

Если через кровлю строения проходят дымовые или вентиляционные коробы и трубы, а также световые и слуховые окна, необходимо допускать установку дополнительных брусьев продольно или поперечно периметру их крепежа. Также частично сплошную обрешетку можно поставить вод водосточные желоба.

Если вы устанавливаете кровлю над отапливаемым помещением, то в состав ее покрытия часто входят мембраны, обладающие паро- и влагоизоляционными свойствами. Эти мембраны представляют собой пленки, которые укладываются внахлест сверху стропил, имея напуск на стены.

В таких случаях конструкция основы будет немного другой. Брусья поперечные нужно прибивать не прямо на стропила, а на дополнительно установленные для крепежа мембранных пленок продольные брусья.

Как рассчитать основу под профнастил

Рассчитывать основу под профнастиловую кровлю следует в контексте общих расчетов, требуемых при установке крыши. После проведения расчетов выбирается наиболее приемлемый в вашем случае материал для строительства крыши. Размеры досок для основы, при этом зависят непосредственно от профиля, который вы будете использовать.

Стоимость обрешетки определяется ее толщиной, а также высотой досок и брусьев. Если вы планируете устанавливать обрешетку своими руками, то вам это обойдется гораздо дешевле, чем при вызове строительной бригады.

Также примите во внимание, что работы по установке обрешетки под профнастил на крыше следует проводить только при сухой погоде. Иначе основа и сам профнастил могут деформироваться от влажности, и вам потребуется начать работу заново, используя новые материалы.

Источник: https://krovlya.guru/krovlya/profnastil/obreshetka-pod-profnastil-opredelenie-shaga-i-ustanovka.html

Обрешетка под профнастил

Обрешетка под профнастил является ключевым этапом при создании кровельного пирога, в независимости от того, какой материал используется для стропил и откосов – правильно уложенные продольные и поперечные компоненты гарантируют долгий срок службы покрытия, его устойчивость к механическому воздействию.

Компания ИнноваСтрой, выполняющая строительство коттеджей под ключ, часто использует профилированные листы для обустройства крыши загородных резиденций, максимально используя все преимущества материала.

Профессиональный подход в разработке проекта кровельного пирога, стропильной системы и обрешетки, обеспечивает надежность монтажа, отсутствие продольных и поперечных прогибов, соблюдение принципа стока воды со скатов, даже при минимальном уклоне.

Профнастил позволяет создавать своеобразный внешний облик коттеджа, чем и заслужил свою популярность у архитекторов и дизайнеров, специализирующихся на стилях хай-тек, модерн, минимализм, техно, урбанистик.

Обрешетка под профнастил – нужна ли она?

Считается, что данный материал сам по себе является достаточно прочным, и не требует дополнительной основы при монтаже. Однако данное утверждение характерно только для профнастила с высоким гребнем – когда продольные ребра выступают в качестве источников жесткости для листа. В частном строительстве используются виды и марки материала, который имеет не очень выраженные волны, так как большие ребра придают облику дома вид промышленного предприятия, а потому обрешетка крыши под профнастил играет ключевую роль, так как лист не имеет достаточно жесткости на прогиб.

Еще одним важным моментом является особенность материала – стальная основа довольно тонкая и не является достаточной преградой для теплообмена.

Снаружи и внутри кровельного покрытия образуется небольшой конденсат, который нужно отводить, а под профнастилом обязательно должен быть вентиляционный зазор, обеспечивающий эффективный выход влаги. Также под обрешетку укладывают дополнительные слои стройматериалов – паро- и гидроизоляцию, утеплители различного вида.

В такой ситуации от использования обрешетки никуда не уйти; она должна выполняться грамотно и качественно, чтобы обеспечивать ровные скаты, без впадин и прогибов, как в поперечном, так и в продольном направлении.

Уникальность самого материала состоит в том, что он может монтироваться практически на любую основу – будь то дерево, или же металл – что значительно расширяет сферу его использования в частном строительстве. Профнастил эффективно используют для простых и сложнокомпонентных крыш, создавая прочную обрешетку для каждого элемента крыши. Кроме этого, база для кровельного материала еще выполняет функции опоры для доборных компонентов, используемых в процессе формирования крыши – ветрозащита, торцевые планки, стоки, ендовы, конек, облицовка труб и мансардных окон.

В компании ИнноваСтрой представлены готовые проекты домов под ключ, в которых можно использовать профнастил в качестве основного кровельного материала для загородной резиденции, что не сильно сказывается на стоимости документации и возведении – ведь материал намного дешевле большинства популярных видов покрытия.

Обрешетка крыши под профнастил

В практике специалистов нашей компании встречаются различные типы основы под укладку профилированных листов, так как каждый случай имеет свои особенности и требования согласно СНиП. Стоит отметить, что данные нормативные акты в точности регламентируют правила создания обрешетки под профнастил, в зависимости от видов и углов уклона скатов кровли. На сегодняшний день существует несколько видов обрешетки:

сплошная – чаще всего устраивается на крышах с минимальными углами ската – до 10°. В данном случае создается практически ровная поверхность из широких досок с зазорами между ними в районе 10-15 миллиметров, необходимых для изменения параметров древесины (усыхание);
обычная – имеет вид двухслойной решетки с вертикальными и горизонтальными брусками или планками. Шаг обрешетки под профнастил для ската в 10-15° составляет не более 450 миллиметров – это параметр между горизонтальными рядами; при углах склона свыше 15°, шаг может быть в диапазоне от 500 до 1000 миллиметров, в зависимости от типа листа и требований по его монтажу;
двойная – применяется для усиления прочности и долговечности, когда используются дополнительные горизонтальные и вертикальные ряды планок. Такой тип обрешетка применяется для монтажа листов с небольшими волнами, которые не могут служить самостоятельными ребрами жесткости.

Стоит отметить, что все производители обеспечивают свои материалы подробной инструкцией, какой вид и как часто должна быть установлена деревянная или металлическая обрешетка – все эти рекомендации идут в соответствии со СНиПом и не противоречат тому опыту, который накоплен специалистами ИнноваСтрой. В некоторых регионах с повышенной снеговой и ветровой нагрузкой практически всегда используют двойную или комбинированную обрешетку – когда конек и край создают в виде сплошного деревянного полотна, а внутренние части ската обеспечивают дополнительными опорами и крепежами. Прочность и долговечность в данном случае играет первостепенную роль.

Размер обрешетки под профнастил

Первейшая задача проектировщика – создать грамотный и точный документ, где будут указаны все основные требования по обустройству обрешетки, включая используемые материалы. Как правило, цена индивидуального проекта или типового коттеджа в ИнноваСтрой уже содержит необходимые затраты на древесину и на работу специалистов. В отдельных случаях может использоваться металлическая основа, как главная опора для кровельных пирогов частного дома; сюда же можно отнести и реставрацию уже возведенных коттеджей, для которых осуществляется разработка проекта с нуля.

СНиП дает четкие указания на то, каким должен быть размер обрешетки под профнастил, а также тип материала для ее создания:

древесные рейки и доски должны быть обработаны специальными антисептиками, огнеупорными и влагостойкими смесями, так как они будут постоянно контактировать с окружающей средой, даже в столь небольшом пространстве, как вентиляционные каналы под профнастилом;
габариты компонентов обрешетки должны быть достаточными, чтобы выдерживать вес кровли, а также обеспечивать продольную и поперечную жесткость. Для обрешетки используются – брус с размером сторон 50х50, 60х60, 75х75 миллиметров; доска строганая, толщиной 2-5 сантиметров и шириной до 150 миллиметров. Длина материала зависит от ширины кровли и ее компонентов – сращивание производится по стропилам или вертикальным планкам так, чтобы стыки находились в шахматном порядке;
ровность поверхности должна быть идеальной – не допускается наличие впадин и горбов на деревянных компонентов, так как они будут видны на кровле, а также станут обеспечивать препятствие для нормального стока воды и схода снега;
шаг обрешетки под профнастил определяется по правилам, указанным в СНиПе, инструкции от производителя, описанным выше требованиям. В большинстве случаев, не нужно укладывать рейки и бруски слишком часто, так как это приведет к перерасходу материала, а также создаст слишком много точек крепления – 1 квадратный метр профнастила крепится всего 5 шурупами;
расчет обрешетки должен быть таковым, чтобы все места перенахлеста и крепления сдвоенных волн были четко на брусках. В этом помогут специалисты ИнноваСтрой, использующие компьютерное моделирование и собственный многолетний опыт монтажа кровли из профилированных листов.

Обрешетка под профнастил в сложных местах

При строительстве коттеджей и загородных резиденций часто случаются моменты, когда внешний вид дома имеет множество неравномерных скатов и строгих геометрических форм в кровли. В данном случае используется иной тип обрешетки, который позволяет не только обеспечить надежность крепления листов, но и стыковку их с прилегающими поверхностями стен, труб или иных конструктивных компонентов. Как правило, для сложных участков используется двойная обрешетка или, как ее еще называют «контробрешетка», позволяющая крепить профнастил на поверхности с любым уклоном, вплоть до строго горизонтальной.

Стоит помнить, что стальной лист профнастила имеет определенный вес, и на него обязательно действуют силы тяжести, а потому – крепление кровли должно осуществляться специальными саморезами с высокой частотой точек монтажа, чтобы обеспечить устойчивость материала, особенно на сложных участках.

Обрешетка кровли из профнастила выполняет сразу несколько функций, которые направлены на увеличение прочности и надежности крыши. Правильное выполнение всех операций по созданию основы из дерева или металла – гарантия того, что профнастил будет лежать ровно, прочно, эффективно противодействовать внешним механическим и атмосферным воздействиям. При грамотном создании обрешетки крыша будет служить многие десятилетия, не требуя ремонта или замены – особенно, если она выполнена проверенными специалистами ИнноваСтрой.

Источник: https://innstroy.ru/enciklopedija-stroitelstva/obreshetka-pod-profnastil

Металлическая обрешетка под профнастил

В процессе строительства дома, в будущем, к примеру, без работ, связанных с обустройством крыши, не обойтись.

При работе с данным элементом требуется особое внимание уделить внешним материалам, которые будут использоваться в процессе отделки и которые не менее важны, чем машина для штукатурки стен.

Сразу стоит отметить, что при тщательном планировании подобной работы будет относительно немного, самое основное рабочее время придется отдать на изготовление такой конструкции.

Основная необходимость в обрешетке

Требуется обратить особое внимание на тот фактор, что именно от этой конструкции будет прямо зависеть общее качество кровли, степень ее долговечности, как и вид дома от качества облицовочной керамической плитки.

На основу, которую представляет собой данная обрешетка осуществление крепление всего строительного материала. Кроме того, качественная обрешетка предназначена для эффективного обеспечения прочности покрытия, которая не помешает и модульным винтовым лестницам.

Обычно качественно выполненная обрешетка, предназначенная для монтажа под настил или металлического сайдинга под дерево, о котором писалось здесь https://fasdoma.ru/sajding/metallicheskij/pod-brus.html, по сути своей представляет собой изготовленные из качественного дерева брусья.

Пример устройства деревянной обрешетки

Они крепятся специальными крепежными устройствами, строго перпендикулярно стропилам.

Присутствие обрешетки гарантирует такие показатели, как высокая прочность и надежность кровли, максимально равномерное выдерживание запланированных нагрузок.

Обрешетка под сайдинг, возможно вам пригодится эта статья.

Необходимо знать, что отсутствие такого конструкционного элемента, как обрешетка, кровельное покрытие здание или сооружения будет максимально надежным и крепким. Кстати, стоит обратить внимание, что любой используемый кровельный материал будет крепиться именно к подобной конструкции.

Основные достоинства

К основным преимуществам такого элемента, как обрешетка, можно отнести такие факторы, как:

Современные строительные бригады делают основу под кровельный материал из качественных деревянных досок, теса или жердей.

В процессе возведения здания или жилого дома профессионалы рекомендуют укладывать слой гидроизоляции, а также качественного утеплителя.

В нем обычно остается особый вентиляционный зазор, предназначенный для будущего профилированного листа.

Есть такое понятие, как сплошной настил. Его необходимо делать строго вокруг таких конструкционных элементов, как дымоход, пожарные люки, вентиляционные трубы и большое количество иных конструкций, которым требуется в обязательном порядке высокая жесткость.

Особенности металлической обрешетки

Такую конструкцию, как металлическая обрешетка, стоит устанавливать в том случае, если проводятся работы с листами, толщина которых составляет более 0,7 мм. Это основано на том, что данный параметр оказывается прямо влияние на общий вес материала.

Перед тем, как начать основные работы с кровельным материалом, требуется измерить периметр всей поверхности.

Рекомендуется в обязательном порядке учесть все запланированные трубы, элементы водостоков, карнизы и прочие элементы.

После проведения всех измерений, можно приступить непосредственно к монтажу труб, предварительно их сварив. Для этой цели необходимо использовать стандартную дуговую сварку.

Несмотря на достаточно высокую жесткость самого металла, полученные при сварке швы могут подвергаться некоторым коррозийным процессам.

Чтобы предотвратить их полное разрушение, требуется в обязательном порядке покрыть данные участки специальной качественной грунтовкой и эмалью, которые предназначены для наружных рабочих процессов.

Такие элементы, как стропильная доска и гофрированный лист, необходимо закреплять посредством специальных прочных саморезов.

Важно обратить внимание на то, что металл не требуется портить стандартными гвоздями.

Причина этого основана на том, что данные манипуляции достаточно плохо воздействуют на общую герметичность материала.

Процесс монтажа

Устройство обрешетки под профнастил осуществляется на основании некоторых основных этапов, как и при монтаже мокрого фасада, о технологии которого читайте в статье:

Осуществляется разметка основного положения обрешетки на всех, расположенных по краям стропилах, также отмечается вылет элемента за крайние стороны стропил. Определить его можно согласно предварительному проекту кровельной части сооружения.
По длине ската необходимо разместить все основные места крепления элементов к основе. Если при осуществлении данных рабочих процессов на них обнаруживаются какие-то неровности, их обязательно следует устранить посредством присутствующих в арсенале подручных средств.
Далее следует укладывать обрешетку, что необходимо делать строго от верхнего края конька. Делается это строго по предварительно нанесенной разметке.
После грамотного укладывания всех конструкционных элементов, можно уже начинать процесс их закрепления. Если делается обрешетка деревянная, доски необходимо будет закреплять к брусьям и использовать специальные гвозди, размер которых составляет 150 на 100 мм. для металлической обрешетки используются иные крепежные элементы.

Нередко возникает ситуация, когда длина досок намного меньше показателей самого ската. В таком случае потребуется произвести их сращивание.

Все стыки между кровельными элементами в обязательном порядке должны располагаться на качественном стропильном брусе.

Профессионалы советуют при осуществлении работ следить за тем, чтобы все без исключения швы были расположены сразу друг за другом. Крайне рекомендовано производить работы так, чтобы они были расположены на соседних брусьях.

-сюжет о правильном обустройстве обрешетки под профнастил

Полезные видео-советы о том, как провести монтаж обрешетки на крыше перед укладкой профнастила.
http://youtu.be/VO_XRw_1k

Размер и шаг обрешетки

Важно знать, что обрешетка, которая предназначена для настила, имеет несколько видов. Различия часто основаны на такой характеристике, как шаг обрешетки под профнастил:

Сплошная. При ее выборе необходимо понимать, что дерево, как материал, через какое-то время может деформироваться, то есть усыхать или, наоборот, разбухать. Именно по этой причине между досками стоит оставить небольшой зазор, размер которого составляет 10 мм. Это не относится к металлическим обрешеткам, так как все что нужно для их качественной эксплуатации осуществлять защиту от коррозии.
Со стандартным шагом. Подобная обрешетка является на данный момент очень востребованной, здесь шаг будет равен примерно 20-40 см.
Особая разреженная. При ее приобретении потребуется знать, что расстояние между элементами здесь достигает примерно 50-70 мм, в некоторых случаях оно может быть больше.

Основа обычно производится из доски, также подойдет деревянный брус, который имеет стандартное квадратное сечение, размером 60 или 50 мм. Что касается ширины данного материала, то лучше, если он не будет превышать 15 см.

Процесс крепления кровельного профнастила требуется делать посредством обычных гвоздей, которые требуется вбивать в каждое без исключения стропило кровельного покрытия.

Производимые крепления в обязательном порядке должны быть в два раза больше, чем сама обрешетка. Например, если толщина используемого бруса равна 75 на 75 мм, крепежная деталь должна быть равна 150 мм.

При достаточно больших нагрузках, стоит обеспечить высокие показатели прочности крыши.

Для этой цели вполне можно произвести установку качественной двухслойной основы.

Нижний ее ряд выполняется в виде особой разреженной конструкции, которая параллельна коньку, что касается верхнего, то его монтируют перпендикулярно.

Что собой представляет монолитное перекрытие по профнастилу узнаете по этой ссылке.

Стоимость кровельной обрешетки для профнастила

Говоря о стоимости обрешетки, которая будет укладываться под профнастил, можно отметить, что она прямо зависит от большого количества разнообразных факторов и параметров.

Это может быть высота и толщина бруса или досок.

Если все работы планируется выполнять своими силами, можно рассчитывать на значительную экономию, так как деньги придется отдать только за материал.

Например, за один квадратный метр бруса заплатить нужно будет примерно 5000 рублей. Если же есть необходимость приобрести доски, заплатить придется примерно 5500 рублей.

Все строительные работы требуется осуществлять исключительно в сухую, солнечную погоду. Это необходимо для того чтобы обрешетка под профнастил со временем не подверглась деформации от постоянной или периодической влажности.

Источник: https://blogstroykin.com/metallicheskaya-obreshetka-pod-profnastil/
