Обрешетка с прозорами из досок что это?

Обрешетка крыш разной конструкции

Крыша дома является завершающим элементом всей конструкции. Она защищает все внутреннее пространство от осадков и помимо этого может являться ярким украшением, придающим дому особый вид. Конструкции крыш со скатами – это сложные инженерные сооружения и именно от их правильного устройства будет зависеть уровень комфорта проживания в доме. Поэтому важен каждый этап проектирования и монтажа крыши во время строительства.

В любой конструктивной системе выделяют две основные части – это ограждающая и несущая.

Ограждающей частью кровельной системы является непосредственно правильно уложенный кровельный материал, а несущей – стропильную систему. Одним из самых важных элементов стропильной системы является ее обрешетка, которая обеспечивает размещение кровельных материалов на крыше. Крепится обрешетка к стропильным ногам с соблюдением определенного шага, который в свою очередь, зависит от кровельного материала.

Что такое обрешетка кровли

Обрешетка крыши – это доски, брусья или металлические рейки, уложенные поперек стропил. На нее монтируется кровельный материал.

Обрешетка является одним из ведущих и основных элементов кровельной системы. Ее важная функция – размещение кровельных материалов. Прочность системы обрешетки должна полностью соответствовать кровельному покрытию, иначе впоследствии под тяжестью материала может образоваться провисание, а потом и повреждение материала. Можно ознакомиться с материалом об односкатной крыше своими руками.

Состоит обрешетка из деревянных брусков определенной толщины, прибитых с соблюдением оптимального шага к стропилам.

Для того чтобы соорудить обрешетку правильно, необходимо соблюдать некоторые требования:

• Конструкция обрешетки не должна прогибаться под тяжестью материала. Проверить это можно, встав на обрешетку.
• Обрешетка должна быть ровной, без образования каких-либо волн, провесов или торчащих из бруса гвоздей.
• Образованные щели в конструкции обрешетки не должны превышать 6 мм.
• Чтобы не коробился кровельный материал, ширина шага между досками при устройстве обрешетки должна быть не менее 100 мм. Доски набиваются по всей длине кровли.

В зависимости от конфигурации крыши и вида кровельного материала, обрешетка может быть:

Сплошная обрешетка применяется достаточно часто. Ее устройство предусматривается под мягкие рулонные или штучные кровельные материалы, чтобы предотвратить их провисание. Можно узнать в чем особенность конструкции вальмовой крыши.

В зависимости от уровня прочности, обрешетка может быть:

• однослойной;
• двухслойной.

Первый слой обрешетки укладывается горизонтально, параллельной коньку. Второй слой обрешетки применяется при использовании металлочерепицы и других сплошных настилов. Второй слой обрешетки может укладываться по диагонали и по вертикали.

Доски обрешетки укладываются на стропила таким образом, чтобы они располагались параллельно коньковой планке. Древесина имеет свойство деформироваться со временем. Для того чтобы впоследствии на крыше не образовалось волн, под обрешетку рекомендуется укладывать своеобразные «ребра жесткости» – деревянные бруски с сечением в 5 – 10 см.

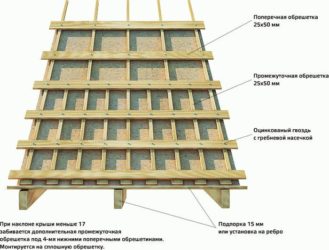

Разреженная обрешетка применяется под более жесткие кровельные материалы (металлочерепица, шифер, профнастил и т.д.). Но в местах стыков материала желательно делать сплошную обрешетку.

Устройство обрешетки напрямую зависит от конструкции самой крыши.

Конструкции скатных крыш

Скатные крыши могут быть нескольких видов:

Это самая простая разновидность, которая отводит воду в одном направлении. Применяется такая разновидность для кровли небольших домов и других построек: пристроек к дому, крылец, гаражей, бань, хозяйственных и временных сооружений. Устройство односкатной крыши в редких случаях может подразумевать образование чердачного помещения.

Это самая распространенная разновидность конфигурации кровли. Применяется она, как правило, в малоэтажных домах. Ее устройство включает в себя две наклонных плоскости или ската, имеющих прямоугольную форму. Вертикальные части двухскатнойкрыши имеют треугольную форму, называются они фронтонами.

• Четырехскатная (вальмовая) или шатровая крыша

Она включает в себя две двускатные крыши со скатами треугольной формы, именуемыми вальмами. Вальмовая крыша не имеет в своей конструкции фронтонов, так как они срезаются наклонными плоскостями.

Главным ее отличием от вальмовой является то, что наклонные плоскости срезают лишь часть ее фронтонов.

Ее конструкция представляет собой половину шаровой крыши, один из фронтонов которой не срезается наклонной плоскостью.

В такой конфигурации кровли имеет место соединение четырех двускатных плоскостей.

Она может иметь любую конфигурацию. Образуется в том случае, если на месте чердачного помещения предусматривается жилая комната.

• Коническая или купольная крыша

Данный вид конфигурации кровли применяется для покрытий зданий круглой формы.

Применяется в домах квадратной или правильной многоугольной формы. Пирамидальная крыша является высокой и вытянутой вверх.

Конструктивные особенности скатных кровель

Не зависимо от количества скатов, любая кровля состоит из следующих основных конструктивных элементов:

• гребень или конек,
• вершина крыши,
• наклонное ребро,
• разжелобок,
• фронтон,
• карнизный свес.

Устройство скатной крыши зависит от особенностей ее внешних и внутренних конструкций. Задачей несущей внутренней конструкции является обеспечение надежности поддержания всей кровельной системы. От угла ската зависит способ укладки кровельного материала с выполнением нахлестов. Ширина нахлеста варьируется в зависимости от угла ската крыши: чем он меньше, тем нахлест больше. Более крутые кровли выполняются с минимальной накладкой стыков.

Устройство обрешетки крыши

Для правильного устройства обрешетки кровельной системы, применяется древесина хорошего качества.

Ее сорт должен быть не ниже второго. Ширина доски обрешетки не должна превышать 140 мм. Доски со временем деформируются, и слишком широкая доска обрешетки в итоге может повредить кровельный материал. Слишком большое количество сучков в доске может негативно сказаться на несущей способности обрешетки и на ее прочности. При высыхании доски остатки сучков выпадают, образуя дыры.

Этим нарушается целостность конструкции.

В устройстве любой обрешетки лучше всего применять калиброванную доску. Она дороже в цене, но в итоге получится ровная поверхность без ступеней и неровностей.

Обрешетка под штучные кровельные элементы или мягкую кровлю должна выполняться из влагостойкого материала, пропитанного антисептиком. Для сохранения целостности конструкции кровли, под обрешетку укладываются дополнительные доски. При укладке обрешетки для мягкой кровли необходимо следовать некоторым правилам:

• Обрешетка должна состоять из нескольких ровных слоев.
• Настил должен быть уложен ровно, без бугорков. Нарушение этого правила в конечном итоге может привести к развалу всей конструкции.
• При устройстве обрешетки под мягкие кровельные материалы, необходимо полностью исключить острые углы и изгибы.

Обрешетка из металла

Устройство металлической обрешетки мало чем отличается от устройства обрешетки из дерева. При ее монтаже следует учитывать те же правила, что и для деревянной обрешетки.

Металл намного долговечнее натуральной древесины, поэтому металлическая обрешетка во многом превосходит деревянную. Такая конструкция намного надежнее, долговечнее и перспективнее. Но вследствие неправильной укладки металлической обрешетки могут возникнуть некоторые нюансы, которые стоит учесть. Под металлическую конструкцию может затекать вода, образуя потенциальную угрозу дальнейшей прочности металла, под самой металлической конструкцией может образоваться гниль или грибок.

Строительство – это тяжелый труд, который требует определенных навыков и знаний. А в строительстве дома необходимо вдвойне уделять внимание каждому его этапу. Обрешетка крыши дома является одним из главных несущих ее элементов и без правильного устройства обрешетки крыша дома не будет надежной, поэтому при ее планировании и монтаже следует учитывать все нюансы. Рекомендуем прочесть статью о специфике установки шатровой крыши.

Источник: http://roofor.ru/obreshetka-krovli/obreshetka-krysh-raznoi-konstruktcii

Обрешетка с прозорами из досок что это


Чтобы структура возводимой кровли была прочной, надежной, важно правильно подготовить основание под кровельное покрытие. В этом процессе огромную роль играет обрешетка под металлочерепицу, являющаяся сплошным или разреженным настилом, установленным на стропила. Обрешетка может создаваться из брусьев, досок, фанеры, плит OSB и металла. Эти материалы кладутся на основание стропил перпендикулярно стропильным ногам, прибиваются с помощью гвоздей или саморезов.

Обрешетка для металлочерепицы нужна для равномерного распределения массы кровельного покрытия по стропильной системе и несущим стенам. Такое решение помогает повысить эффективность и функциональность кровли, не допустит разрушения стен дома.

Внимание! Выполнять монтаж элементов обрешетки следует в сухую безветренную погоду. Это предусмотрено не только техникой безопасности нахождения на высоте, а и недопущением намокания пиломатериалов.

Монтаж обрешетки: особенности

В зависимости от финишного кровельного покрытия, обрешетка бывает сплошная и разреженная. Если сплошная обрешетка будет выполнена из шлифованных досок или брусков, то рекомендуется соблюдать зазор между элементами 1 см. Фанерой или плитами OSB обрешетка набивается без зазоров.

Конструкция обрешетки

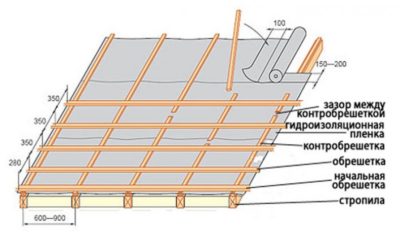

Для металлочерепицы достаточно разреженной обрешетки, а вот ее шаг напрямую зависит от шага профиля. Например, для наиболее популярной в России металлочерепицы Монтеррей с шагом волны 350 мм расстояние между досками или брусками на обрешетке также должно составлять 350 мм. В среднем допускается расстояние от 30 до 40 см. Первые доски от начала ската набиваются с расстоянием 20-25 см.

Совет: Использовать для установки обрешетки следует только правильно подготовленные к работе пиломатериалы: высушенные в естественных условиях, правильной формы, обработанные противобактериальными пропитками и антипиренами!

Шаг обрешетки под металлочерепицу не только на свесах карнизов, а и на ребрах скатов и коньках делается минимальным. Начинается монтаж с того, что оформляется карнизный свес, поскольку именно его линия является основой для будущего процесса монтажа.

Шаг обрешетки

Первую доску следует прибить вдоль карнизного свеса по прямой линии, при этом, чтобы компенсировать разницу в уровнях точек, где проходят опоры последующих частей черепицы, она должна быть толще на 1-1,5 см.

Устройство обрешетки под металлочерепицу предполагает также установку ветровой доски, которая должна располагаться выше примерно на высоту, которую имеет лист материала. На завершающем этапе устанавливается коньковая планка, которая надежно закрепляется с помощью дополнительных досок.

Особенности устройства обрешетки под металлочерепицу:

1. Если к кровле примыкают трубы, коньки, мансардные окна или ендовы, следует использовать обрешетку сплошного типа, при этом важно учитывать особенности финишного покрытия.
2. Если с кровли планируется обустраивать водосток, важно, чтоб кронштейны были установлены заранее, до того, как крепятся желоба. Карнизную планку также следует устанавливать до монтажа черепицы.
3. Если кровля будет утепленная, важно использовать антиконденсатную пленку, которая защитит покрытие от ветра и влаги. Благодаря этому чердак будет теплым, а стропила и обрешетка будут проветриваться. Укладывать пленку нужно плотно, но без натяжек.

Вентиляция подкровельного пространства способствует тому, что:

• достигается оптимальный баланс между влажностью наружного и внутреннего воздуха,
• усиливаются теплоизоляционные качества кровли,
• производится защита от перепада температур в самой конструкции,
• в кровельном пироге не скапливается конденсат.

Сама пленка должна настилаться на стропила горизонтально, при этом начинать надо с низа кровли и укладывать ее внахлест. Лучше, если она будет провисать на пару сантиметров.

Крепление пленки

Крепление пленки производится строительным степлером. Таким способом нужно застелить скаты кровли или ее определенную площадь, после чего можно уже заняться настилом досок. Именно к ним в конце кровельных работ будут крепиться листы металлической черепицы. Горизонтальные доски, используемые для обрешетки, как и все элементы стропильной системы, следует подвергнуть антисептической обработке.

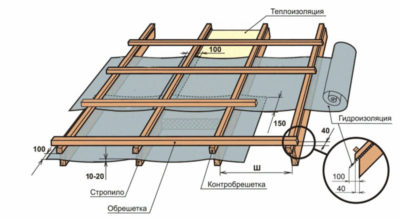

Контробрешетка: зачем нужна?

Контробрешетка под металлочерепицу позволяет создать вентиляционное пространство для того, чтобы скапливающийся с внутренней стороны кровельного покрытия конденсат не привел к гниению и намоканию внутренней конструкции кровли. Вентиляционные элементы будут способствовать тому, что приток воздуха будет помогать испарению конденсата.

Благодаря контробрешетке есть возможность избавить от конденсатной влаги те места, где происходит контакт брусьев и гидроизоляционного слоя, поскольку в этом случае капли будут спокойно скатываться от конька к карнизу. Кроме того, контробрешетка позволяет сделать монтаж гидроизоляции более качественно, без возможных морщин и провисания.

Да и сами поверхности скатов можно выровнять легко только в том случае, когда правильно смонтирована контробрешетка.

Правильный монтаж обрешетки

Параметры для соблюдения правильного монтажа обрешетки под металлочерепицу:

1. В качестве брусьев для стропил следует брать пиломатериалы размерами 50х100, 50х150, 100х150, 50х200 и 100х200 мм;
2. Доска для обрешетки должна иметь толщину не менее 25 мм;
3. Ширина доски для обрешетки может быть от 10 до 15 см;
4. Шаг между стропилами для монтажа металлочерепицы составляет от 600 до 900 мм;
5. Толщина первой доски должна быть на 10-15 мм больше остальных;
6. Шаг между досками, которые образуют обрешетку, должен быть в пределах 350-450 мм;
7. Стыки досок должны быть расположены в шахматном порядке;
8. Ветровая доска должна устанавливаться выше обрешетки;
9. Дополнительные доски, используемые для надежного крепления конька, должны иметь толщину 25 мм, поскольку это облегчит дальнейшую установку.




Обрешетка под металлочерепицу должна укладываться еще и с учетом того, есть ли водосток на кровле. Как правило, он крепится на лобовой доске, а потому вылет нужно увеличить еще на 30 мм. Кроме того, размер вылета напрямую зависит от того, каков диаметр желоба.

Источник: https://stroyka.ahuman.ru/obreshetka-s-prozorami-iz-dosok-chto-jeto/

Описание сплошной обрешетки крыши, характеристика разреженной конструкции обрешетки

Обрешетка — это конструкция, состоящая из досок, брусьев и изоляции. Она предназначена для восприятия нагрузки кровельного материала и перераспределения ее на стропила. Еще выполняет функцию удержания кровельного материала в непогоду. Древесина подбирается такой толщины, чтобы она выдерживала вес кровельной нагрузки и работающего на ней человека. При этом не происходило ее провисания.

Обрешетка крыши — это каркас, который является основой кровельного материала.

Разделяется на виды:

• Сплошная обрешетка кровли. В качестве материалов применяют листы фанеры или доски, уложенные с зазором 10 мм. Такая конструкция применяется для мягкой черепицы профнастила или плоского шифера. В случае когда крыша испытывает сильные нагрузки, укладка материала ведется в 2 слоя.
• Разреженная. Здесь доски располагаются с зазором, в зависимости от кровельного материала. Расстояние между ними может превышать несколько десятков сантиметров. Используется под металлочерепицу и другое жесткое покрытие.

Плоскость сплошной обрешетки получается ровной без перепадов, но есть существенные недостатки:

• Конструкция получается дорогой, особенно если изготовлена она из фанеры.
• Отсутствие зазора с черепицей приводит к образованию в этом пространстве конденсата. Для этого типа монтажа вентиляционных отводов не предусматривается. Присутствие влаги отрицательно сказывается на древесине стропил.

В основном обрешетка из сплошных досок применяется на крышах с малым уклоном. Сверху ведется монтаж профнастила.

Разряженная конструкция имеет оптимальный вид, поскольку расположить древесину можно так, чтобы кровля имела опору в нужных местах. Именно здесь она прихватывается к обрешетке саморезами.

Правила монтажа к стропилам

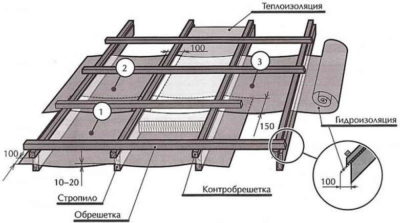

Основой для обрешетки являются стропила. На них крепятся гидроизоляционные мембраны. В теплых климатических условиях это плотная пленка, не пропускающая воду. При монтаже утепленной крыши, следует брать диффузионные мембраны. Они выполняют функцию задержания паров из термоизоляционного слоя.

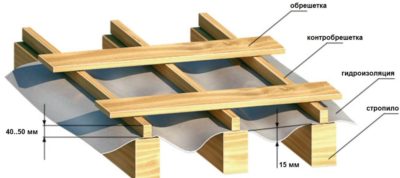

Сверху, на пленку крепятся по длине стропил контробрешетки. Это могут быть деревянные брусья, сечением 50×50 мм или планки 30×50, которые прибиваются с узкой стороны. Они обеспечивают наличие необходимого зазора для вентиляции. Перпендикулярно стропилам и контробрешеткам прибиваются доски.

Обрезной брус под металлочерепицу

В качестве обрешетки под металлочерепицу используется обрезной брус. Шаг делается небольшой. Для брусьев подбирается древесина без сучков, хорошего качества и без изъянов.

Этапы монтажа следующие:

• Начало работ ведется с конька крыши. Брусья прибиваются гвоздями параллельно друг другу. Важное условие — одинаковая толщина прибиваемой древесины.
• Расчет обрешетки проводится исходя из размера металлочерепицы. Ее стандартный шаг бывает от 0,5 до 1 метра.
• Между первым брусом и вторым размер шага берется уменьшенным из-за габаритов водостока.
• Как можно шире устанавливается карнизный брус. Он должен выступать на 20−30 см над общим рядом.

Ровная основа при укладке профнастила

Работы проводятся своими руками. Используется дерево или металлическая решетка. Основное условие — ровная поверхность.

Порядок работ следующий:

• Вдоль карниза ведется крепление основной доски. Она берется шире остальных брусьев. Также дополнительные крепежные планки устанавливаются в местах дымохода или других проемов.
• Проводится расчет. Работы начинаются после установки утеплителя.
• В зависимости от плеча кровельного настила определяется шаг обрешетки. Ориентировочно он составляет 0,5 м. Если набиваются брусья, то они берутся сечением 50×50 мм. В случае использования доски ее размеры — 50×120 мм. В итоге должна получиться ровная плоскость. Прогибы могут ослабить плотность фальцев.
• Крепление профнастила ведется в нижней плоскости волны.

Особенности работы с шифером

Перед началом работ следует рассчитать вес будущей крыши. Асбестоцементные листы тяжелые. Поэтому иногда для такой кровли применяется двухслойная обрешетка.

Работы проводятся в следующем порядке:

• Доски располагаются с шагом от 0,5 м до метра. В некоторых случаях выполняется сплошная конструкция из древесины. Связано это с тем, что листы шифера обладают большой хрупкостью.
• Укладка листов начинается снизу с таким расчетом, чтобы опора была на 3 бруса, и перекрытие составляло 20 см между листами. В качестве крепежа используются шиферные гвозди.

Основание для мягкой кровли

Мягкой кровлей накрываются плоские крыши. Это покрытие пользуется популярностью, из-за несложности монтажа и низкой стоимости. Применяемый вид обрешетки — сплошной.

Работы ведутся в 2 этапа:

• Основной брус навешивается на стропила.
• Прибивается обрезная доска. Поверхность делается ровной, без уступов.
• Вместо древесины используются листы водостойкой плиты. Они не пропускают влагу, не подвержены процессу гниения и имеют ровную поверхность.
• Важно, чтобы основание для мягкой кровли не имело перепадов. В противном случае материал будет протираться.

В прослойке кровельного пирога обрешетка занимает важное место. Она является опорой для верхнего покрытия. Изготавливая ее своими руками, нужно учитывать, под какой материал она устанавливается. Чем тяжелее вес, тем толще берется древесина. Поэтому перед началом монтажа следует сделать правильный расчет.

Источник: https://planken.guru/vse-dlya-kryshi-i-krovli/ustroystvo-kryshi/harakteristika-sploshnoy-i-razrezhennoy-obreshetki-kryshi.html

Обрешётка

В этой статье речь пойдёт о методах создания обрешёток из обрезных пиломатериалов. Отдельно рассмотрим виды и типы конструкций, оптимально подходящих для тех или иных условий. Разберёмся, какие материалы лучше использовать.

Все доски, бруски и брусья принято разделять на отделочные и конструкционные, в основе такой классификации лежат особенности функционального использования материалов. Деревянные несущие и вспомогательные конструкции обладают целым рядом технологических и потребительских достоинств, поэтому легко соперничают с изделиями из профильного металлопроката. Обрешётка является классическим примером, который иллюстрирует незаменимость пилопродукции при строительстве частных домов.

1. Что такое обрешётка?

В широком смысле обрешёткой могут называть любую каркасную конструкцию. Будь то пристенный каркас для монтажа евровагонки или сайдинга, либо остов лёгкой межкомнатной перегородки или наружных стен каркасного дома.
Этим словом иногда обозначают особый вид упаковки, что собирается почтовыми службами и предприятиями в виде рамы из обрезных реек и доски. Делается это с целью создания надёжной защиты ценных отправлений (крупных, дорогих, хрупких).

В узком и самом привычном понимании «обрешётка» — это важнейший элемент любой скатной (а иногда и плоской) крыши, который является неотъемлемой частью несущей системы. Вот о такой обрешётке будем говорить далее.

2. Каковы функции кровельной обрешётки?

Задач перед обрешётками ставится не много, но они архиважные.

Прежде всего, она служит в качестве основы для крепления кровельных материалов. Вся загвоздка в том, что обычно стропила располагаются на крыше с довольно большим интервалом и направлены они вдоль ската. Это не даёт возможности монтировать финишные покрытия непосредственно на них. Расставляя обрешётку по заданной схеме, мы можем стелить на крыше как листовые, так и штучные материалы, требующие чёткого шага между прогонами, делать сплошной ковёр из мягких гонтов и рулонных полотен (рубероиды, мембраны и т.д.).

Другая функция обрешётки – стабилизация несущей кровельной системы. Так как обрешётка из обрезной доски или бруска устанавливается поперёк стропильных ног (а иногда и по диагонали ската), она связывает систему воедино, предотвращает поперечный сдвиг/складывание стропил. Обрешётка просто-напросто увеличивает несущие способности крыши, перераспределяя нагрузки по ней более равномерно.

Также в некоторых технологиях обрешётки позволяют выполнить полных комплекс изоляционных работ при создании утеплённой крыши – упрощают монтаж плёнок, подкладочных ковров, мембран, вместе с контррейкой дают возможность создать вентилируемое пространство.

Выводя обрешёточные пиломатериалы за пределы стропильного поля, получают фронтонный свес.

Если применять пиломатериал разной толщины – можно выровнять скат с неудачно выставленными стропилами или создать в каких-то зонах специальную технологическую ступеньку (например, на карнизном свесе под волну металлочерепицы) и иными способами манипулировать плоскостью.

3. От чего зависит конфигурация и тип выбираемой конструкции?

Главным образом тип обрешётки определяется требованиями производителей конкретного кровельного материала. Где-то нужен только сплошной настил, где-то подходит очень разряжённый вариант.
Однако довольно серьёзные коррективы вносит форма крыши, её технические характеристики, климатические условия местности, характер эксплуатации дома… Например, ключевую роль играет:

• Угол наклона ската.
• Длина ската.
• Наличие на крыше рёбер, разжелобков, больших свесов, проходных элементов, примыканий.
• Ветровые нагрузки.
• Снеговые нагрузки…

4. Какой вид обрешётки лучше: разряжённая или сплошная?

В основном обрешётку разделяют на:

Главным критерием классификации тут выступает наличие и размер шага между элементами. В первом случае доски располагаются практически вплотную, расстояние между ними находится в пределах 10 мм. По сути, поверх стропил устраивается плотный настил. Заметим, что тут себя хорошо зарекомендовали плиты, произведённые на основе древесины – ОСП, фанера…

Разряжённая обрешётка набирается прогонами – когда пиломатериал располагается с относительно большим шагом друг от друга. Шаг этот варьируется в основном в пределах 30-40 см, но в некоторых случаях (волновой шифер, мощный профлист…) он может достигать 70-80 мм и даже доходить до полутора метров.

Важно понимать, что не бывает абсолютно разряжённой обрешётки. Во всех особых местах кровли конструкция должна комплектоваться дополнительными элементами. То есть технологические карты рекомендуют делать сплошной настил в 40-50 сантиметров в ендовых, на свесах, с обеих сторон конька и рёбер, возле примыканий, вокруг сквозных элементов (типа дымоходов) и мансардных окон и т.п. Это позволяет усилить данные зоны, обеспечить возможность нормального монтажа доборов и специальных комплектующих, что применяются здесь обычно.

Иными словами, сплошная и разряжённая обрешётка между собой не конкурируют, выбирать тот или иной вариант следует согласно техническим условиям и применяемым материалам. Под некоторые покрытия совершенно нет выбора, допустим битумную черепицу или плоский шифер крепить следует только на полноценную плоскость.

Другие наоборот – требуют разряжения брусков, например, натуральная черепица, металлочерепица, медные профилированные черепки…
Но часто даже одно и то же покрытие может требовать тот или иной вид настила в разных условиях.

Например, ондулин или фальцевые картины на пологих скатах крепят исключительно поверх сплошных настилов, а при больших углах наклона – мастера могут переходить на разряжённые варианты.

5. Что такое двойная обрешётка?

Ещё обрешётка бывает:

Одинарная конструкция – это то, что первое приходит нам на ум, так сказать стандартный вариант. А вот двойной можно считать двухуровневую конструкцию, где обрешётка состоит из пары взаимно перпендикулярных элементов. Один уровень воспринимается как основной, а другой играет вспомогательную роль (например, создаёт вентзазор), он как раз называется контробрешёткой, а сами элементы – контррейкой. Основной уровень, в свою очередь, может быть сплошным или рязряжённым (шаговым – с заданной дистанцией расстановки).

6. Какой материал использовать?

Очевидно, что сухой строганный пиломатериал будет идеальным для создания подобных конструкций. Он обладает четкой геометрией, не потеряет своей формы вследствие усушки, меньше страдает от возможных воздействий вредителей.
Хорошо раскроенный обрезной материал с нормальной естественной влажностью (до 22 процентов) при качественной фиксации тоже отработает без проблем. Тем более, если использовать продукцию первого сорта, тщательно перебрать доску/брус, хорошо обработать всё огнебиозащитой. И даже «честный» второй сорт можно использовать, допустим, в составе сплошного настила.

Для создания кровельных обрешёток почти всегда применяют сосновый или еловый пиломатериал из живого здорового леса, что позволяет разумно использовать бюджет и вместе с этим быть уверенным в надёжности и долговечности кровли. Многие мастера предпочитают купить для обрешётки брусок из осины и получают недорогую качественную подсистему, которая служит десятилетиями.

При сборке сплошных настилов в основном приобретается обрезная доска толщиной 25 мм. В подавляющем большинстве случаев, этой толщины пиломатериала предостаточно, чтобы решить все поставленные силовые задачи и одновременно не перегрузить собственным весом стропильные ноги. Ширина доски берётся средняя, чтобы её не сильно коробило в поперечном направлении и не приходилось слишком много крепить, если пиломатериал сильно узкий. Золотой серединой тут можно считать ширину в 130-150 мм.

Также сплошную плоскость собирают из влагостойкой фанеры или плит OSB-3. По габаритам листа ограничений нет, а вот толщина строго регламентируется. Зависит она больше всего от шага, с которым расположены точки опоры (таковыми выступают или стропила, или перпендикулярная им контробрешётка). При пролётах в 60 сантиметров пойдут листы толщиной 12 мм, при шаге в 90 см нужно взять плиты в 18 мм, а для пролёта в 1,2 метра следует применить крупноформатный материал от 21 мм.

Разряжённые обрешётки делают в основном из бруска сечением 40Х50, 50Х50, 50Х60, 50Х75… В редких случаях в ход идёт очень тонкая рейка, например, при монтаже плоской цементной или керамической черепицы малого размера.

Иногда тут применяют и доску с некрупным сечением 25Х100 или 32Х100 и подобную, которая обеспечивают более простой монтаж покрытия в дальнейшем (в неё проще попасть метизом).

7. Как правильно крепить обрешётку?

На самом деле сборка обрешётки – довольно простой процесс. Особо хитрых нюансов не так уж и много, в качестве подведения завершения попробуем перечислить основные:

• Располагайте обрешётку с шагом, который рекомендует производитель кровельного покрытия. Для упрощения расстановки можно изготовить шаблон.
• Чётко выдерживайте ровность линий при сборке разряжённых конструкций (проверяйте шнурами), прогоны должны быть чётко параллельны свесу и коньку.
• Начинайте сборку снизу вверх (так, как минимум, удобнее будет передвигаться и работать на скате).
• Не обрезайте материал обрешётки на фронтонных свесах сразу (лучше это сделать потом – по шнурке).
• Доску, брус и листы крепите на каждой стропиле.
• Для фиксации используйте гвозди или саморезы не менее чем вдвое длиннее, чем толщина применяемого пиломатериала.
• Закрепляя доску, устанавливайте по два метиза.
• Стыкуйте доски и плиты исключительно на стропильной ноге.
• Разводите стыки на разные стропила (в шахматном порядке).
• Между плитами ОСП или фанеры оставляйте зазоры в 3-5 мм для возможности расширения.

Источник: https://www.pilomarket.ru/article/obreshetka

Под какие кровельные материалы устанавливается сплошная обрешетка: особенности устройства

Любому застройщику, имеющему отношение к устройству кровли, хорошо известно, что одним из важнейших элементов всей конструкции считается обрешетка, набитая на стропила. Поэтому так важно понять, что такое стропила и обрешетка, разновидности и особенности устройства для разных кровельных покрытий.

Непосредственно обрешетник – это конструкция из досок, фанеры либо брусьев, набитых на стропила. Именно на него приходится основная нагрузка, создаваемая кровельным покрытием.

Особо нужно отметить такой важный аспект устройства обрешётки крыши, как гидроизоляция. Гидроизолирующий слой из стандартного рубероида или современных мембран укладывают поверх стропил. Для крепления изоляции используют строительный степлер.

Виды обрешеток ↑

Конструкция обрешетки зависит от используемого кровельного материала. Различают два варианта исполнения:

• Сплошная обрешетка. Шаг брусьев в данной конструкции не может превышать 1 мм. Данная конструкция подходит в качестве основы под мягкую кровлю (битумную черепицу или рулонную), плоский шифер. Чтобы повысить надежность кровли, ее устанавливают помимо скатов и по свесам карниза, на коньке, ендова, а также на других местах, где пересекаются и состыковываются скаты.
• Разреженная обрешетка. В таком настиле брусья устанавливают с определенным шагом, обычно он варьируется в пределах от 0,2 до 0,25 м . Ее используют под натуральную черепицу, волнистый шифер и кровлю из металла.

Сплошная обрешетка из досок либо фанеры (ОСП) бывает двух видов.

• Однослойная. Элементы в таком настиле укладывают сразу на стропила, расположив их параллельно коньку. Этот тип основания под кровлю используется редко, преимущественно под рубероид.
• Двойная. В этом настиле сочетаются два слоя, причем необязательно, чтобы это был один и тот же материал.

• Первый – рабочий. Это по сути разреженная обрешетка из брусьев, уложенных вразгон. Установку направляющих облегчает шаблон для обрешетки, так называемая лощадка. Его можно купить готовым или сделать самому.
• Второй слой, выложенный на первый, уже сплошной. Для него подойдут доски (тис), ОСП либо фанера. Двуслойный сплошной обрешетник имеет явные преимущества. Прежде всего он позволяет сформировать вентзазор под настилом, а также уложить между стропилами утеплитель. Вот почему подобную конструкцию можно укладывать под любую современную битумную кровлю, включая гибкую черепиц

Устройство однослойного настила ↑

Однослойную обрешётку укладывают прямо на стропила, без использования каких-либо дополнительных элементов. Такой настил обычно используют при бюджетном строительстве при устройстве холодной кровли, скажем, из рубероида.

Настил из досок

Сплошной одинарный настил рекомендуется настилать из шпунтованных досок либо теса. Их просто набивают поперек стропил. Необрезные для этого варианта не подходят, поскольку имеющиеся на них неровности могут «сыграть злую шутку» с некоторыми кровельными покрытиями, скажем, с мягкой кровлей. Это не только отрицательно скажется на декоративности кровли, но также на ее влагоизоляционных характеристиках.

Доски в сплошном каркасе:

• не должны иметь сучков, быть совершенно гладкими,
• размеры: по ширине – минимум 10, максимум 14 см, по толщине – минимум 2, максимум 3,7 см (причем толщину выбирают, взяв за основу шаг стропил),
• уровень влажности не должен превышать 20%. Дело в том, что сырая обрешетка начнет рассыхаться, и элементы крепления после этого выпадут из нее. Более того, битумные материалы на сыром настиле служат намного меньше,
• доски необходимо обработать антисептиками, чтобы предотвратить гнилостные процессы, появление жучков-древоточцев, образование грибка,
• при монтаже такого настила, элементы фиксируют поверх стропил в направлении параллельном коньку.
• на сторонах доски при короблении формируются вогнутый лоток и выпуклость. Элементы конструкции должны быть настланы лотками наверх. После этого, если вода по какой-то причине просочится через кровлю, то, попав в лоток, она по карнизу стечет наружу и таким образом не попадет подкровельное пространство.

Монтажные работы проводят, начав от свеса, то есть снизу вверх. По длине доски стыкуют на стропилах. Метизы забивают ближе к кромкам. Шляпки крепежных элементов при этом необходимо ненамного утопить в основе. Соседние элементы по высоте нежелательно укладывать впритык – лучше оставить крошечный зазор. Это позволит нивелировать тепловые деформации древесины, вызванные колебаниями влажности или температуры.

Обрешетка крыши из ОСП либо фанеры

При устройстве обрешетки можно использовать не только доски, но также щитовые материалы. Некоторые марки фанеры (ОСП) отличают гибкость и высокая влагостойкость, которые являются залогом долгой службы настила на кровле.

Применение щитовых материалов сокращает время монтажа настила и позволяет получить абсолютно ровное основание под мягкую черепицу либо рулонные материалы.

Щитовые материалы должны иметь:

• высокую влагостойкость. В качестве основы под кровельное покрытие подойдут, к примеру, влагостойкие щиты ОСП-3 либо фанеры (ФСФ),
• толщину щита (0,9–2,7 см) выбирают, взяв за основу шаг стропил,
• щиты необходимо пропитать антисептиком, так как хотя используемые марки материала и влагостойкие, однако длительное воздействие влаги может повлиять на их устойчивость. Поэтому дополнительная защита настила от влаги не помешает: рекомендуется покрывать его гидроизоляционными материалами.

Листы щитового материала устанавливают на стропила, расположив их по длине параллельно коньку. Листы укладывают вразбежку, следуя шахматному порядку. Таким образом стыковочные швы в соседних рядах не совпадают. К тому же, между ними оставляют зазор. Обычно 2 мм достаточно, чтобы в случае набора влаги щиты не вспучились. Однако при проведении монтажных работ при минусовой температуре зазор нужно увеличить еще на 1 мм, что позволит компенсировать их расширение летом при нагревании.

Для крепления щитов необходимы саморезы либо ершеные гвозди, которые фиксируют со следующим шагом:

• стропила – 0,3 м;
• торцевые соединения – 0,15 м;
• края – 0,1 м.

Сплошной двойной каркас – двухъярусная конструкция, где:

• первый слой, выполненный из досок, выложен разреженно,
• второй – выполнен сплошным настилом. Для него используют доски, щиты OSB или фанеру.

Настил собирают либо исключительно из досок (временами – из брусков), либо комбинированно – в сочетании досок с фанерой либо OSB .

Настил, выполненный из досок

И первый, и второй слой такой конструкции выложен исключительно из досок:

• пиломатериал в разреженном слое должен иметь толщину не меньше 2,5 см и ширину – 10-14 см. Доски иногда заменяют на бруски, имеющие сечение 5 на 5 см либо 3 на 7 см,
• толщина досок в сплошном слое должна составлять от 2 до 2,5 см и ширину в пределах 5-7,
• материалы предварительно обрабатывают антисептиками.

Монтаж обрешетника этого типа несложен. Выполняют его в следующем порядке:

• Для монтажа разреженной обрешетки доски ( бруски) закрепляют параллельно коньку выбрав шаг порядка 20–30 см. Такого расстояния достаточно, чтобы исключить изгибание досок в сплошном слое.
• На разреженный настил по диагонали набивают доски сплошного о слоя, сохранив между ними зазор, не превышающий 3 мм. Он позволит нивелировать температурные деформации древесины. Монтаж выполняют, начав от конька и далее в сторону карниза

На основание этого вида, как правило, настилают рубероид.

Устройство комбинированной обрешётки крыши своими руками

Традиционно комбинированную конструкцию собирают следующим образом:

• Параллельно коньку вразрядку крепят доски ( брусья) и затем на них – фанеру либо ОСП. Такая технология обычно используется при строительстве холодного чердака.
• Если же чердак нужно утеплить, то необходим другой тип обрешетки. Этот вариант несколько сложнее. Сначала вдоль стропил набивается контробрешетка, а поверх уложенных брусков , теперь уже перпендикулярно стропилам – монтируют первый слой обрешётки. Доски фиксируют на гвозди либо саморезы с перерывом в 0,2–0,30 м.
• Завершает конструкцию сплошной слой, выложенный из фанеры либо ОСП.

  Материал располагают параллельно коньку, разместив длинной стороной перпендикулярно стропилам.

• Укладку выполняют с разбивкой стыков, не забывая о необходимости компенсационного зазора в пару мм. Крепление щитов на каждом из стропил производят при помощи анодированных саморезов либо ершеных гвоздей с шагом в 0,3 м. Кромки фанеры (ОСП) должны прийтись на опоры. Крепление на этом участке выполняют в два раза меньшим шагом.
• Наличие контробрешетки, между щитовым настилом и гидроизоляционным слоем позволяет сформировать вентзазор.

  Более того, с ее помощью фиксируют гидроизолирующую пленку, уложенную на теплоизоляцию.

Требования к используемым материалам:

• контробрешетка: используют ровные бруски, имеющие сечение 2,5 на 3 см либо 5 на 5 см,
• первый слой, разреженный: доска на обрешетку крыши имеет толщину – 2,5 и ширину – 10-14 см,
• щитовой материал : толщина – в пределах 0,9 и 1,2 см.

Все материалы следует предварительно обработать антисептирующими средствами.

Чтобы лучше разобраться с нюансами технологии, посмотрите, как сделать обрешетку крыши под мягкую кровлю, на видео.

Нужно отметить, что погрешности при укладке сплошной обрешетки могут оказаться фатальными для эксплуатации кровельной конструкции.

Качественно устроенная обрешетка:

• не может прогибаться под тяжестью человека. Иначе монтаж кровли и проведение ремонтных работ в будущем будет проблематичным;
• в ней отсутствуют щели, не считая допустимых компенсационных. Для случаев, когда не удается их избежать, просветы рекомендуется перекрывать полосками из кровельной жести;
• отличается гладкой поверхностью.

  Неутопленные гвозди или торчащие сучки могут прорвать кровельное покрытие из битумного материала;

• закругленные рубанком торцы пиломатериалов.

  Это позволит предупредить разрывы и протирания битумных мягких материалов на местах, где они будут через них впоследствии перегибаться;

• использованные пиломатериалы должны быть непременно сухими и покрыты антисептиками.

© 2019 stylekrov.ru

Источник: http://stylekrov.ru/sploshnaya-obreshetka-osobennosti-ustrojstva.html
