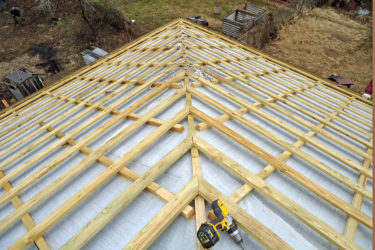

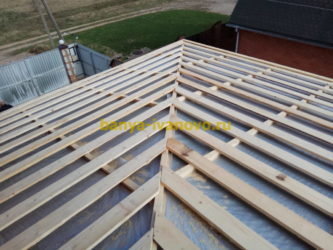

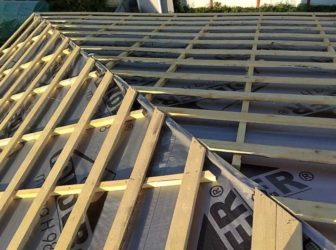

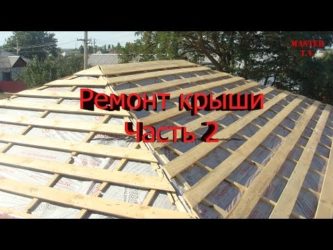

Обрешетка вальмовой крыши под металлочерепицу

Обрешетка крыши под металлочерепицу — изучаем устройство

Любой кровельный материал как финальный элемент кровли требует основы. Обрешетка – это каркас не только для самой кровли, но и один из главных скрепляющих элементов всей конструкции крыши. Каждый материал, использующийся для облицовки кровли, диктует к ней свои требования.

Рассмотрим, какой должна быть обрешетка крыши под металлочерепицу.
Такой кровельный материал, как металлочерепица, обладает достаточно большим весом. Это значит, что и обрешетка под ним должна быть прочной и устойчивой.

Грамотный подход к созданию основы под металлочерепицу может значительно облегчить монтаж кровли и внести свою весомую лепту в создание ровной и прочной крыши.

Виды и схема обрешетки

Обрешетка кровли под металлочерепицу может быть двух типов:

• Сплошная. Такой вариант возможен, если не ведется расчет шага конструкции. При укладывании кровельного материала, закрепление которого производится в гребень, можно не заботиться о необходимости попадания в элементы обрешетки. Кроме того, сплошной вид позволяет визуально выровнять крышу.
• Решетчатая. Создание данного типа более затруднительно, так как связано с необходимостью расчета шага и обязательным попаданием крепления кровли в детали конструкции. Однако, при использовании данного типа значительно сокращается нагрузка на всю систему и количество используемых материалов.

Схема обрешетки под металлочерепицу, в принципе, не сильно отличается от подобной системы для других типов кровли.

Приведем описание ее послойного наполнения:

• Основой всего кровельного пирога являются стропила;
• На стропила укладывается слой гидроизоляционного материала с креплением скобами или гвоздями. Материал стелется с небольшим провисанием и нахлестом на стыке полотнищ в 15 см;
• На гидроизоляционный слой набивается слой контробрешетки, которая обеспечивает вентиляцию между кровлей и гидроизоляцией. Вопрос необходимости контробрешетки часто возникает у начинающих строителей. Если под крышей не планируется создание отапливаемой комнаты, то создание контробрешетки необязательно. Однако, дополнительным плюсом в создании контробрешетки является возможность нивелировать все неровности, допущенные при установке стропил.
• Далее набивается непосредственно обрешетка с заранее выявленным шагом.

Расчет шага и выбор материала

Основные параметры, необходимые для устройства кровли из металлочерепицы, это шаг решетчатой системы и размер используемых для нее досок. Шаг находится в прямой зависимости от самой металлочерепицы. Так как самое жесткое место в данном типе кровли находится перед волной, то крепление данного типа кровли производится в этом месте.
Производители металлочерепицы выпускают кровельный материал с разной длиной волны (обычно 30, 35 и 40 см), что ведет к разному шагу решетчатой системы для каждого конкретного типа металлической кровли. При этом шаг кровли рассчитывается из расчета, что кровельный материал крепится к середине доски.

В зависимости от вида кровли выбирается материал для создания обрешетки:

• При толщине металлического листа до 0,4-0,5 мм, малой высоте волны и достаточно несложной конструкции крыши применяются обрезные доски 25х100 мм.
• При более сложных решениях с использованием более тяжелой и толстой металлочерепицы (от 0,5 мм) с большей высотой волны целесообразно использовать доску 32х100 мм. При этом оба случая предусматривают размер стропильного шага в переделе 60-90 см.
• При шаге стропил более 1 метра лучше использовать брусья 40х60 или 50х50 мм.

Для создания решетчатой системы используются, как правило, древесина сосны или пихты. Она отличается прочностью, твердостью, легкостью обработки и, в целом является лучшим соотношением доступной цены и хорошего качества.

Также для создания обрешетки понадобится:

• Гидроизоляционный материал и утеплитель (если планируется создание теплой комнаты под крышей);
• Набор строительных инструментов и крепежа, рулетка и карандаш для отметок;
• Лестница и мостки для быстрого и безопасного перемещения по крыше.

Монтаж конструкции

Прежде чем приступить к монтажу решетчатой системы нелишним будет провести такую процедуру, как калибровка досок. Дело в том, что даже доски одного сечения часто оказываются немного разных размеров. Образовавшиеся в результате укладки таких досок перепады высот даже в пределах 1-1,5 см могут сильно сказать на качестве и внешнем виде готовой кровли. Поэтому рекомендуем не пренебрегать этим пунктом, внимательно отбирать материал и, при необходимости, дорабатывать его вручную.

Монтаж конструкции начинается с установки нижней и верхней балок и вертикальных боковых ребер, на которые желательно отвести более прочный брус, чем на основную конструкцию (50 мм вместо 30 мм). Эта конструкция будет своего рода внешней рамой для всей обрешетки.

При монтировании начального ряда обрешетки, находящегося над свесом крыши, важно учитывать 3 момента:

1. Линия края решетчатой системы должна быть тщательно измерена и выровнена. Это важно, так как по этому краю будут выравниваться еще ряд элементов кровли: обрез стропил и край кровельного материала. Данную линию лучше всего ровнять по стене здания и ориентироваться на самую короткую из выступающих стропил. Когда вынос стропил слишком мал (менее 40-50 см), необходимо использовать кобылки и при их набивании формировать необходимую линию.
2. Первый ряд системы должен быть выше остальных, так как он компенсирует перепад высот укладываемого кровельного материала. Величина, на которую необходимо поднять первый ряд, равна высоте волны используемого профиля и может колебаться в переделах 28-75 мм. Для создания необходимой высоте достаточно на первый ряд обрешетки прибить дополнительную деревянную планку для компенсации высоты.
3. Если планируется оснастить крышу водосточной системой, то край гидроизоляционного материала через крайнюю доску должен пропуститься в водосток. Это необходимо для свободного тока воды и предупреждения повреждения гидроизоляции. Для этого доска скашивается под углом 120° по отношению к стропилам.

Далее производится монтаж вертикальных опорных балок и поперечных.

Это усложнит подготовительные работы и процесс расчета, но получившаяся конструкция будет прочной и аккуратной. При использовании фиксирующих элементов для скрепления досок между собой советуем обратить внимание на саморезы – они наиболее удобны и практичны в подобном деле.

Особого внимания требует монтаж торцевых фронтонных досок, которые по технологии должны быть выше основного слоя обрешетки на величину, равную толщине используемого кровельного материала.

Особенности обрешетки в местах дополнительных элементов

Обрешетка кровли под такой материал, как металлочерепица, требует особого внимания в местах примыканий таких элементов, как трубы, мансардные окна и т. д. Около них монтируется сплошная обрешетка шириной до 20 см и собственная система стропил для крепления брусьев.

В области ендовы выполняется также сплошной настил вдоль каждого из скатов крыши. Для вентиляции пространства под кровлей важно оставить между планками отверстие в 2 см.

При несоблюдении данной техники монтажа возможно нарушение хождения воздуха под кровлей и скопление влаги.

При обустройстве конька крыши задействуют по дополнительной доске на каждый скат. Доски крепятся на расстоянии 5 см друг от друга и на них помещается коньковый прогон.

Вывод

Прочность и надежность крыши зависят во многом не только от качества кровли. Большую роль в укладке металлочерепицы несет обрешетка. Помните, что несоблюдение технологии создания основы под металлочерепицу чревато деформацией и коррозией кровельных листов, возникновением зазоров и, следственно, протечек. Внимательно следуйте нашим советам и ваша крыша прослужит вам долгие годы!

Источник: https://stroicod.ru/material/metallocherepica/obreshetka-kryshi-pod-metallocherepicu.html

Устройство крыши под металлочерепицу — пошаговая инструкция

Качественно выполненные кровельные работы обеспечивают не только комфортные условия внутри помещения, но и защищают строительные конструкции от воздействия внешней среды, гарантирую надежную работу всех конструкций в течении всего срока эксплуатации здания. В последние годы, ведущее место при строительстве коттеджей и малоэтажных домов занимают кровли из металлочерепицы.
Их применение обусловлено достоинствами такой крыши:

• надежность покрытия, обусловленная прочностью и долговечностью металлочерепицы;
• высокая художественная выразительность и возможность воплощения сложных дизайнерских решений;
• небольшой вес;
• экономичность;
• пожаробезопасность.

К недостаткам следует отнести низкую шумо и теплоизоляцию. Надежность крыши из металлочерепицы обеспечивает качественное выполнение всего комплекса работ при устройстве основания.

Подготовительные работы

1. Выполняются проектные работы в полном объеме с привязкой к строительной площадке.
2. Завозятся строительные материалы в нужном количестве и требуемого качества.
3. Демонтируется старая кровля, если в этом есть необходимость.
4. Проверяются геометрические размеры здания и делается корректировка, если это требуется.

Материал

Материал — брус и доска из дерева хвойных или лиственных пород, который прошел сушку в естественных условиях или в сушильной камере и имеет влажность не более 20%. Размер бруса определяется выбранной стропильной системой, расчетной нагрузкой и его назначением. Важно, чтобы деревянные элементы были обработаны антисептиком и огнезащитным составом не только при их изготовлении, но и все свежие пропилы и стесы так же покрывались соответствующими составами.

Сечение элементов:

• стропила — 50 × 100, 50 × 150, 50 × 200;
• мауэрлат — 50 × 150, 50 × 200;
• карнизный свес — 40 мм.;
• лобовая доска — 40 мм.
• бруски-поперечины — 40×40.
• контробрешетка — 40×40
• обрешетка — 100×32, 100×40.

Мауэрлат

Это деревянный брус, который укладывается по периметру здания и служит для восприятия нагрузки от крыши и равномерному распределению ее на несущие стены. Укладывается он на железобетонный пояс или на армированную часть кирпичной кладки.

Под мауэрлат укладывается слой гидроизоляции, которой может служить рубероид. Крепление производится при помощи анкерных болтов.

• брусья, которые будут опорными ногами, обрезается так, чтобы один конец устойчиво стоял на мауэрлате, а второй находился в верхней точке крыши;
• нижние концы опорных ног закрепляются гвоздями;
• верхнюю часть соединяют внахлест;
• поперечину, если она предусмотрена проектом, соединяют с опорными ногами внахлест;
• демонтируется, разбирается и опускается на землю;
• по этому шаблону изготавливаются все стропила.

Стропила

• крайние, устанавливаются на мауэрлат и закрепляются гвоздями;
• используя отвес, их выставляют вертикально и закрепляют при помощи подпорок;
• между ними натягивается шнур так, чтобы было не меньше чем две нитки на каждом скате;
• каждую последующую стропильную конструкцию проверяют на положение в плане, на вертикальность и на совпадение плоскостей (по шнуру);
• следующие стропила закрепляют к ранее установленным при помощи распорок, которыми могут служить элементы будущей обрешетки;
• окончательное крепление между собой производится обрешеткой, а к мауэрлату — при помощи металлических уголков.

Карнизный свес

Предназначен для отвода воды во время дождя и снега зимой от стены здания. Вылет карнизного свеса (расстояние от стены до крайней точки) может быть от 0,4 м. до 1,5 м. Для его устройства кобылку (доску толщиной 40 мм) прибивают гвоздями к стропильной ноге так, чтобы она была ее продолжением.
Можно использовать для этой цели удлиненную стропильную ногу, но это усложняет конструкцию и приводит к неоправданному перерасходу бруса.

Лобовая доска

Она обеспечивает жесткость конструкции свеса. На торцы кобылки прибивается лобовая доска. По периметру здания к наружной стене прибивается брусок так, чтобы его низ был на одном уровне с низом лобовой доски и они соединяются брусом-поперечиной.
Брус-поперечина служит для предания прочности конструкции и для устройства подшивки, которая должна обеспечить, хороший внешний вид, циркуляцию воздуха и предотвратить попадание в структуру металлочерепичной крыши птиц.

Пароизоляция

Устраивается для защиты утеплителя от влажного воздуха чердачного помещения.
Выполняется из пароизолирующей пленки, которая состоит из трех или из четырех слоев.

• Трехслойная паронепроницаемая подкровельная пленка, например «Паробарьер» отличается тем, что средний слой у нее армированный и это увеличивает ее прочность.
• Четырехслойная (Антиконденсат) имеет то достоинство, что нижний слой выполнен из нетканого текстиля и способен задерживать в себе влагу, которая постепенно испаряется.

Выбор способа защиты от влаги зависит от условий эксплуатации и делается на стадии проектирования.
Закрепляется пароизоляционная пленка на нижней (внутренней) плоскости стропил. Укладка ее начинается с низа и ведется параллельно коньку таким образом, чтобы пленка имела прогиб между стропилами в 2 см.

Такой прогиб предотвратить возможное повреждение пленки при изменении температуры воздуха. Каждый последующий слой перекрывает предыдущий от 10 до 20 см. Нахлест в 15 см обозначен на лицевой стороне пленки, что значительно упрощает ее укладку. Монтажное крепление пленки осуществляется степлером или нержавеющими гвоздями с широкой шляпкой.

Проектная фиксация — элементами внутренней отделки чердачного помещения.

Утеплитель

Позволяет не только снизить теплопроводность крыши, но и устранить главный из ее недостатков: низкая звукоизоляция. Для утепления целесообразно использовать минераловатные плиты или стекловату. Они изготовлены из натуральных материалов (экологически чистые), имеют отличные теплоизоляционные характеристики, не горючие и дышат, т.е. воздухопроницаемые.

Укладывают утеплитель на пароизоляцию между стропилами, используя плиты или полосы, которые на 3-4 см. шире, чем расстояние между несущими конструкциями. Это позволяет качественно заполнить все пространство, предназначенное для утепления. Толщина определяется теплотехническим расчетом, но она должна быть на 3-5 см.

меньше, чем высота стропил, что обеспечит хорошую вентиляцию металлочерепичной крыши.

В последнее время все чаще используют жидкий пенопласт. Его достоинства: простая технология и хорошее заполнение всего пространства.

Но надо учитывать и то, что воздухопроницаемость этого материала низкая и изготовлен он на основе полимеров. Его укладка сводится к тому, что жидкий пенопласт наносится слоем, нужной толщины.

Гидроизоляция

Предназначена для защиты утеплителя от:

• конденсата, который образуется на нижней плоскости металлочерепицы при высокой влажности и низкой температуре наружного воздуха;
• дождевой или талой воды, которая может попасть через дефекты, образовавшиеся при укладке металлочерепицы;
• пыли и грязи.

Устройство гидроизоляции выполняется такими пленками:

• обычная, армированная, состоящая из двух или трех слоев;
• супердиффузионные мембраны, обладающие хорошей паропроницаемостью, что позволяет отказаться от двух уровней вентиляции и укладывать металлочерепицу на гидроизоляцию без устройства зазора;
• антиконденсатные, способные удерживать большое количество влаги, которая испаряется при изменении параметров внешней среды или условий вентиляции.

Технология устройства гидроизоляции такая же, как у пароизоляции и отличается только следующим:

• пленка укладывается по верхней плоскости стропил с обязательным устройством прогиба не менее 2 см.;
• зазор от гидроизоляции до слоя утеплителя — 3-5см.;
• без зазора укладываются супердиффузионные мембраны;
• в подшивке свеса и в коньковой зоне обеспечивается вентиляционные щели.

Контробрешетка

Устраивается для создания вентиляционного зазора в подчерепичном пространстве и фиксации гидроизоляционной пленки.
Контробрешетка выполняется из бруса хвойной породы сечением 40×40, который прибивается к стропильной ноге по всей длине ската.

Обрешетка

Служит основанием для крепления металлочерепицы. Выполняется обрешетка из доски хвойной породы 100×32 в том случае, если расстояние между стропилами не превышает 90 см. При большем шаге, толщина доски должна быть не меньше 40 мм.

Обрешетка прибивается к контробрешетке параллельно коньку здания.

Монтаж обрешетки начинается с первой доски, которая толще, чем остальные на 15 мм. и прибивается внизу ската крыши. Каждая следующая доска крепиться с шагом, равным длине черепицы. В местах, где конфигурация крыши сложная (ендова, слуховые окна, вентиляционные трубы), обрешетка выполняется всплошную. Строгое соблюдение технологии выполнения перечисленных работ обеспечит надежное функционирование крыши, а значит и комфортные условия во всех помещениях здания. И в дополнение небольшое видео о порядке монтажа.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/montazh-krovli/ustrojstvo-kryshi-pod-metallocherepicu.html

Обрешетка под металлочерепицу — монтаж конструкции своими руками

Обрешетка под металлическую черепицу

• Устройство обрешеток под металлочерепицу
• Пиломатериалы для создания обрешетки
• Шаг обрешетки, установка и монтаж
• Места примыканий
• про монтаж обрешетки

Перед тем, как крепить металлочерепицу к обрешетке, необходимо изучить все тонкости и нюансы, чтобы в последствие избежать неприятных моментов. Для того, чтобы монтировать ее на крыше необходимо сделать качественный каркас, который будет отвечать всем требованиям.

Устройство обрешеток под металлочерепицу

Существует два наиболее распространенных метода того, как рассчитать и сделать обрешетку под металлочерепицу своими руками, это — сплошной и решетчатый настил. Каждый из них обладает своими особенностями:

1. Для сплошной обрешетки кровли под металлочерепицу, как делается чаще всего, кровельный материал необходимо использовать брус. Укладка должна производиться вплотную с зазором между элементами не более 1 см. Если используется брус, то самым подходящим размером будет 50×50 мм, в случае использования обрезной доски ее размер должен быть 32×100. Чтобы защитить древесину от процессов гниения, перед тем как она будет монтироваться на стропила каждый отдельный элемент необходимо обработать антисептическим средством.
2. Второй вариант каркаса под металлочерепицу — решетчатый настил. Монтажные работы в таком случае будут более сложными. Преимуществом такого способа является использование значительно меньшего количества материала, что позволяет существенно сэкономить средства.

Как в первом, так и во втором случае обязательно нужно настелить гидроизоляционный слой. Пленка не должна натягиваться слишком сильно. Между стропилами она должна немого провисать, тем самым обеспечивая нормальную вентиляцию. То, какой будет толщина, как и размер обрешетки под металлическую черепицу, и то, как делать ее крепление, зависит от особенностей материала, который будет использоваться.

Система, которая разработана для задержки снежных масс включает в себя несколько элементов, которые крепятся на крыше. Такие меры предосторожности необходимы в том случае, если близко от дома расположены дорожки для пешеходов. Снегозадержатели предотвратят резкое и обильное схождение снега с крыш.

Чтобы полностью сделать крышу необходимо подготовить все материалы. Расчет обрешетки вальмовой крыши под металлочерепицу и ее схема выполняется заранее. Обрезная доска, брусья — это основные элементы, но также существуют вспомогательные элементы, которые позволят продлить срок эксплуатации. К таким элементам можно отнести снегозадержатели, водосточная система. В современном мире существует также новая система подогрева кровли. Это предотвратит обмораживание кровельного материала и скапливание на нем снега.

Полезно знать: Шаг правильной металлической обрешетки и ее сечение должны подбираться исключительно под определенный тип материала, расстояние между первыми двумя досками должно быть меньше.

Это придаст конструкции большую прочность и надежность. Он также напрямую зависит от угла крыши.

Пиломатериалы для создания обрешетки

Необходимые материалы

Чаще всего используют три разновидности материалов, среди которых следующие:

• обрезная доска с сечение 25*100 мм является самой распространенной. Идеально подходит для крыш с простой формой. Может использоваться практически под любой кровельный материал;
• доска обрезная с размером сечения 32*100 может быть использована для укладки отделочного материала толщиной до 0,5 мм;
• не менее популярным материалом является брус с сечением 50*50 либо 40*60 мм.

Шаг обрешетки, установка и монтаж

В среднем шаг обрешетки под металлочерепицу составляет 600-900 мм. Первые доски должны прибиваться строго по линии карниза. Не допускается ее выход за карниз. Рекомендуется, чтобы первая доска была на 1-1,5 см толще, чем все последующие элементы. Чтобы убедиться в правильности расположения первой и второй доски рекомендуется проверить это на земле. Кроме того, такой способ даст возможность понять достаточным ли будет выступ материала за край карниза.

Очень часто производители на упаковке дают свои рекомендации, указывают то, как положить и как сделать обрешетку под металлическую черпицу, при этом особенное внимание уделяется шагу между брусками.

На заметку: Для того, чтобы закрепить доски к стропилам необходимо использовать саморезы подходящей длины.

Ветровая планка должна крепиться выше первого уровня, а высота должна составить от 4 до 5 см. Перед тем, как крепить, прибивать металлочерепицу к обрешетке, используя гвозди, закрепите кронштейны. Оптимальное расстояние между такими кронштейнами составляет от 500 мм до 600 мм. Очень важно, чтобы с обоих краев было по одному кронштейну. Линия, которую образуют кронштейны, должна иметь уклон не меньше 3 градусов. Это необходимо для нормально функционирования водостока.

Места примыканий

Монтаж конструкции

Очень важна подготовка обрешетки под металлочерепицу как на фото перед началом ее эксплуатации. В местах, где крыша соприкасается с другими предметами, или в местах проемов необходимо усилить ее. Такими местами примыкания может стать дымоход, периметр мансардных окон. В таких местах расстояние между обрешеткой под металлочерепицу и местом примыкания должно составлять 15-20 см.

Очень важно, провести все кровельные работы на самом высоком уровне, поскольку даже незначительные оплошности во время монтажа и укладки обрешетки ендовы под металлочерепицу могут вызвать значительные проблемы, для устранения которых может возникнуть необходимость частично разобрать кровлю. Повторно использовать этот строительный материал не рекомендуется.

Качественно выполненные кровельные работы позволят эксплуатировать крышу на протяжении длительного времени без проведения ремонтных работ.

про монтаж обрешетки

Источник: http://KrovlyaSpec.ru/cherepica/metallocherepica/obreshetka-pod-metallocherepicu/

Обрешетка вальмовой крыши под металлочерепицу

Металлопрофиль – наиболее практичное, доступное по цене, популярное кровельное покрытие, которое приобретают и монтируют миллионы владельцев частных и дачных домов.

Достоинство этого материала, что технология его укладки позволяет выполнить работы своими руками, сэкономив на найме профессиональной бригады.

Однако, у неопытных мастеров часто возникает вопрос, как сделать обрешётку под металлочерепицу, какой правильно выбрать размер досок и шаг между ними, чтобы кровля выдерживала интенсивные снеговые, ветровые нагрузки. В этой статье мы расскажем про устройство обрешетки под металлочерепицу, и как соорудить ее самостоятельно.

Устройство

Обрешетка для металлочерепицы – основание, на которое выполняется настил кровельного покрытия.

Она выполняет в конструкции крыши она выполняет 3 важнейшие функции: обеспечивает жесткость кровельным скатам и равномерно распределяет вес металлопрофиля, передавая нагрузку на фундамент.

Для изготовления основания для кровли применяется обрезная доска или влагостойкая фанера, размер и толщину которых определяет расчет нагрузки. Обрешетка для металлочерепицы состоит из 2 элементов:

• Контробрешетка. Контробрешетка представляет собой деревянные рейки толщиной 2-5 см, которые закрепляют вдоль стропильных ног каркаса поверх гидроизоляции. Этот элемент конструкции помогает фиксировать гидроизоляционная пленка и формирует вентиляционный зазор внутри «пирога».
• Обрешётка под металлочерепицу. Когда поверх стропил смонтирована контробрешетка, перпендикулярно ей крепится обрешетка для металлочерепицы. Чтобы ее сделать используется обрезная ил необрезная доска или ОСП. Размер и шаг обрешетки под металлочерепицу определяет расчет, который учитывает вес кровельного материала, снеговую и ветровую нагрузку.

Важно! Контробрешетка и обрешетка для металлочерепицы – важные элементы конструкции крыши, от которых зависит ее прочность и несущая способность.

Чтобы определить необходимый размер и шаг, нужно правильно выполнить расчет, суммировав нагрузки, которым подвергается доска в процессе эксплуатации.

Виды

Обрешётка под металлочерепицу – обязательный элемент конструкции крыши из металлопрофиля, которая выполняет функцию опоры и распределения нагрузки на стропила.

На эту конструкцию, для изготовления которого применяется обрезная доска или влагостойкая фанера, настилается финишное покрытие.

Правильно рассчитанный шаг обрешетки под металлочерепицу гарантирует прочность и высокую несущую способность крыши. Обрешетка для металлочерепицы бывает 2 видов:

1. Сплошная. Сплошная обрешетка под металлочерепицу представляет собой сплошное основание, для изготовления которого используется влагостойкая фанера или обрезная доска, уложенная без просветов. Она используется, если на кровлю воздействуют высокие нагрузки, кровельный материал имеет большой вес или из-за малого уклона скатов. В этом случае сначала на стропила монтируется контробрешетка, а затем сплошной настил.

   Устройство сплошной обрешетки

2. Разреженная. Разреженная обрешетка для металлочерепицы представляет собой настил для укладки кровельного покрытия, для изготовления которого применяется обрезная или необрезная доска, уложенная на небольшом расстоянии друг от друга. Чтобы определить размер элементов и расстояние между рейками, необходимо правильно выполнить расчет нагрузок, ложащихся на скат в процессе эксплуатации.

Важно! Контробрешетка и обрешетка для металлочерепицы чаще всего изготавливаются из дерева.

Чтобы защитить древесину от воздействия влаги, необходимо выполнить пропитку антисептическими составами.

Также рекомендуется обрабатывать доски, из которых изготавливается каркас крыши огнеблокирующими веществами.

Критерии выбора типа

Неопытные мастера часто задаются вопросом, как сделать обрешетку под металлочерепицу правильно.

Для того, чтобы ответить на него, необходимо тщательно изучить инструкцию производителя, ведь расстояние между ее рейками зависит от характера и длины волны металлопрофиля.

Чтобы правильно смонтировать основание для настила кровельного материала, нужно учитывать 2 фактора:

• Уклон. Чем больше уклон, тем больше расстояние может быть между элементами основания. Если она пологая, то контробрешетка и решетчатый настил, на которое укладывают покрытие, делаются из более толстых и прочных материалов.
• Вес материала. Металлическая кровля весит всего 3,5-4,5 кг/м2, поэтому размеры досок для изготовления основания рассчитывают, исходя из дополнительных факторов.
• Климатические условия. Если район строительства характеризуется большим количеством осадков в зимний период, то размер элементов для изготовления основания увеличивают, а расстояние между ними уменьшают.
• Характер волны профиля. Расстояние между рейками должен соответствовать длине волны металлопрофиля, чтобы выполнять монтаж покрытия было удобно.

Опытные мастера советуют учитывать длину волны металлопрофиля, выполняя расчет шага между элементами конструкции, чтобы упростить себе процесс фиксации листов материала. Качественный каркас избавят от многих проблем при монтаже.

Влияние угла наклона на конструкцию

Влияние угла наклона скатов

Монтаж обрешетки под металлочерепицу лучше начинать, выполнив тщательный расчет постоянных, а также временных нагрузок, которым она подвергается.

Чтобы конструкция выдержала все природные катаклизмы, лучше заложить в вычисления небольшой запас прочности.

Опытные мастера рекомендуют придерживаться следующих рекомендаций:

1. Обрешетка для металлочерепицы на низкоуклонной кровле должна быть сплошной. Рациональнее изготавливать ее из листов влагостойкой фанеры.
2. Обрешетка для металлочерепицы на среднеуклонной конструкции должна быть решетчатой. Шаг между рейками должен составлять 10-15 см, а толщина 4-5 см.
3. Основа для настила металлопрофиля, если угол наклона скатов более 35 градусов, может быть разреженным с расстоянием между рейками 15-20 см, а толщина 2-3 см.

Учтите, что крыша под металлочерепицу должна быть ровной, чтобы материал после монтажа «не гулял». Поэтому для изготовления основания лучше использовать ОСП или остроганную обрезную доску, выровненную по толщине.

Выбор расстояния меду рейкамиСхема обрешетки под металлочерепицу

Справиться с монтажом кровли из профилированных стальных листов при условии грамотной организации кровельного пирога может даже неопытный мастер.

Главное, четко следовать рекомендациям производителя и соблюдать технологию выполнения работ. Подробнее о конструкции металлических кровель, устройстве утепления, гидроизоляции читайте в других материалах на сайте.

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/metallocherepica/obreshetka-pod-metallocherepicu.html

Какие размеры обрешетки под металлочерепицу нужно использовать – рекомендации по устройству

Благодаря обрешетке крыши обеспечивается надежность и качество укладки кровельных листов. Чтобы обустроить каркас, потребуется знание некоторых нюансов, включая размеры обрешетки под металлочерепицу.

Особенности устройства

Сплошной настил сооружается из бруса или обрезной доски, уложенных впритык друг ко другу. Расстояние между отдельными элементами каркаса не должно превышать 1 см. Подходящие параметры для бруса – 50х50 мм, для доски – 32х100 мм.

Перед установкой деревянные элементы пропитывают антисептиками. Монтировать решетчатую обрешетку на порядок труднее, хотя при этом снижается количество расходного материала.

В результате достигается уменьшение финансовых затрат и общего веса конструкции.

Монтируют решетчатый каркас после обустройства гидроизоляции стропил. Важно не забывать о вентиляционном зазоре между пленкой и деревянной конструкцией.

Расстояние между отдельными перемычками обрешетки под обрешетку желательно делать 350 мм: это дистанция от среза нижней доски до середины соседней.

Таким образом фиксируются металлочерепичные листы на нижнюю часть волны. При таком креплении общий вид кровли значительно красивее.

Начальную доску обрешетки на 15 мм шире остальных. Обычно сопроводительная документация кровельного материала содержит указания величины шага обрешетки.

То же самое касается оптимального зазора между элементами каркаса: к примеру, для металлочерепицы Монтеррей рекомендуемый шаг каркаса — не менее 300 мм.

Размеры обрешетки, сечение

Основными параметрами каркаса под металлочерепицу выступает шаг обрешетки и размер пиломатериалов. При определении оптимального шага в учет берется размер шага металлочерепицы. Это вполне конкретный показатель, в зависимости от типа укладываемого профиля.

Наибольшей жесткостью отличается профильный участок внизу волны, при переходе на следующую. Это объясняет, почему именно это место является наиболее оптимальным для установки крепежных элементов.

Необрезная или полуобрезная доска при сооружении каркаса обычно не применяется.

Чтобы определить, на каком расстоянии делать обрешетку под металлочерепицу, в учет необходимо взять следующие соображения:

1. На длину шага обрешетки напрямую влияет тип используемой металлочерепицы.
2. Инструкция устройства обрешетки под металлочерепицу имеется в сопроводительной документации к кровельному материалу. Шаг отсчитывают от низа начального бруска до верхнего среза второго.
3. Расстояние между первыми двумя обрешеточными элементами берется несколько меньшим.
4. Сечение обрешетки под металлочерепицу определяет также угол наклона кровли, и то, насколько выступает кровельный материал за первый элемент каркаса.
5. Чтобы замерить выступ кровли, за начало отсчета берется лобовая доска. Если ее нет в конструкции – то срез стропилины.
6. 6.       Чтобы добиться правильности отсчета между первой и второй доской каркаса, поверх стропил укладывают строительный уровень длиной 120-150 см. Это позволяет определять дистанцию между верхом первой волны и низом листа, нанося соответствующую разметку обрешетки под металлочерепицу.
7. Выдвинув уровень наподобие кровельного листа, впритык к лобовой доске ставят угольник: это позволяет отбить на нем параметр требуемого выступа. Уровень выдвигается до нанесенной отметки.
8. Толщина начальной доски берется несколько больше других, что позволяет избежать провисаний кровельного материала.
9. Определение размеров остальных обрешеточных перемычек проводится от верха второго элемента. Расстояние берется стандартное, соответствующее размеру профиля. Таким образом намечается каждая третья стропилина: это объясняется наличием кривизны у доски, что предусматривает необходимость ее натяжки вдоль нанесенной разметки.
10. Однорядные обрешеточные перемычки фиксируются на стропилине. Нахлест здесь обычно не используют. Разбежка встык выполняется по стропилам.
11. Весь используемый пиломатериал проходит обязательную антисептическую обработку.

Источник: https://blogstroykin.com/obreshetka-valmovoy-kryshi-pod-metallocherepitsu/

Металлочерепица — как материал для покрытия кровли

В настоящее время наиболее востребованным материалом для покрытия кровли, который гарантирует прочность и долговечность, является металлочерепица. Этот материал обладает необходимой легкостью и прочностью в отношении окружающей среды, а также придает эстетичный внешний вид кровле здания.

К достоинствам металлочерепицы, кроме прочности и долговечности, относятся: легкость (по весу — металлочерепица в 10 раз меньше обычной черепицы), техническая простота монтажа, разнообразие цветовой гаммы покрытий, относительно низкая стоимость монтажных работ, экологическая безопасность, а также возможность монтажа в любое время года.

К недостаткам можно отнести: необходимость устройства дополнительной шумоизоляции, подверженность коррозии участков с нарушенным слоем, потребность в устройстве специального водоотвода.

Что же касается такого показателя, как шум от ветра или во время дождя (ведь металлочерепица считается самым шумным материалом для кровли), то избежать дополнительных шумов можно, если совместить с пароизоляционным слоем звукоизоляционный. Хотя не один из кровельных материалов не гарантирует защиту от шума на все 100%.

Также, не следует забывать, что образование повышенной шумности может быть и последствием неправильного расчета шага обрешетки и экономии на качестве материалов.

Для покрытия кровли металлочерепицей подойдет любой из видов обрешетки, но при этом важно запомнить, что металлочерепица предъявляет к планкам обрешетки очень высокие требования – все они должны быть абсолютно ровными, просто идеальными. Если же будут допущены какие-либо неровности, тогда невозможно станет обеспечить равномерное прилегание черепицы.

Классификация металлочерепицы

Основой металлочерепицы является стальной лист, который покрыт с внешней и внутренней стороны цинковыми слоями, а также с внутренней стороны – дополнительными защитными слоями и с внешней стороны — полимером. Для цинкового слоя используется не только цинк, как таковой, это может быть и алюмоцинковое покрытие, железоцинковое и другие.

В разрезе металлочерепица выглядит как на рисунке 2.

Строение металлочерепицы (разрез)

От материала зависит срок эксплуатации изделия: металлочерепица по гарантии используется 15 лет, а по факту – 50 лет.

Самые популярные — гладкие покрытия, а также текстурированные, в основе которых лежит полиэстер, а также может быть пластизол, акрилат, полиуретан, поливинилиденфторид. От вида используемого полимера зависит окончательная стоимость металлочерепицы.

Различается металлочерепица по различным параметрам, это качественные и эстетические материалы.

Качественные параметры: сырье (производитель, используемое полимерное покрытие, толщина стали (диапазон от 0,4мм до 0,5мм)); виды защитных покрытий; оборудование и сертификация производства; страна происхождения.

Эстетические параметры: форма, геометрические размеры, цветовое решение.

Шаг обрешетки и ее монтаж

Для металлочерепицы наиболее оптимальной является обрешетка с разреженным шагом.

Шагом называется расстояние между теми планками обрешетки, на которые непосредственно будет выполняться крепление металлочерепицы.

Размер же шага обрешетки под металлочерепицу делается совершенно индивидуально и полностью зависит от выбранного материала и его геометрических размеров.

Типовые размеры шага

У разных производителей длина волны металлочерепицы отличается, соответственно, шаг тоже будет разный. Поэтому, далее подробно расписано: как выполнить расчет шага и как смонтировать обрешетку.

Очень важно правильно рассчитать и начать установку обрешетки, чтобы избежать впоследствии нестыковки листов кровельного материала, деформации, непрочного крепления.

Для начала следует определиться с материалом.

Подбор пиломатериала для обрешетки

Для устройства обрешетки под металлочерепицу наибольшим предпочтением пользуются материалы, полученные из дерева хвойных пород: пиленый брус, доски обрезные. Размеры пиломатериалов абсолютно разные и зависят от конструкций кровель, для которых в данный момент предназначаются. Например:

• доска обрезная толщиной 24(25) мм и длиной 100 мм является самым распространенным вариантом, и применяется практически для любой кровли, но не очень сложной конструкции;
• доска обрезная толщиной 28(32) мм и длиной 100 мм лучше всего подходит для укладки металлочерепицы с основанием из толстого оцинкованного листа, и для кровель сложной конфигурации;
• пиленый брус 50х50 мм и 40х60 мм применяется в случаях нестандартных конструкций кровли, а также, если между стропильными ногами большое расстояние (не 60-80 см, а 90-100 см).

Важно: материалы для изготовления обрешетки должны быть сухими, не допускаются сучья и различные дефекты. До монтажа, весь пиломатериал рекомендуется обработать водоотталкивающим защитным покрытием.

Необходимые инструменты

Для изготовления обрешетки на кровлю под металлочерепицу вам понадобятся следующие инструменты:

• молоток;
• гвозди оцинкованные;
• рулетка или раскладной метр;
• ножовка;
• уровнемер;
• простой карандаш (для нанесения разметки).

Порядок устройства обрешетки под металлочерепицу

Для начала работы по устройству обрешетки под кровельное покрытие, на стропильную систему кровли (в которой есть теплоизоляция) плотно натягивается паронепроницаемая мембрана по всей поверхности ската крыши. Мембрану необходимо натянуть с накладкой одной полосы на другую примерно 6 см и прибить гвоздями.

На натянутую мембрану монтируются контрольные рейки. Такие контррейки необходимо прикрепить: сверху — вдоль конька кровли (ниже на 3,5 – 4 см), по бокам — на края ската крыши (по фронтону) и снизу (карнизная планка). Крепятся контррейки к стропилам при помощи оцинкованных гвоздей, длина гвоздей должна превышать толщину рейки примерно в три раза.

Толщина контррейки при длине ската крыши до 6 метров должна быть 24 мм, при длине от 6 до 12 метров – до 28 мм, при длине ската свыше 12 метров – 40 мм. Толщина первой доски (карнизной) должна быть толще других.

После этого, высчитывается расстояние на смещение и размещение черепицы, замеряется расстояние между первой и последней черепицей каждого ряда, суммируется между собой и делится на 20.

Полученное значение является шагом для размещения реек.

Далее, на боковую контррейку, начиная снизу, необходимо нанести отметки для расположения горизонтальных реек (на расстоянии друг от друга равному полученному значению шага). Наносят отметки простым карандашом, а расстояние отмеряют рулеткой.

Особое внимание необходимо уделить нижней рейке (на ее шаг влияет размер водостока). Шаг для нижней рейки будет немного меньше, так как она должна обеспечить перекрытие ребром черепицы часть водосточного желоба.

Величина нависания нижнего ряда черепицы над водосточным желобом должна соответствовать 1/3 диаметра желоба.

Таким образом, если у вас получился шаг обрешетки под металлочерепицу 350 мм, то расстояние между карнизной и первой рейкой будет около 280 мм.

Установка карнизной планки и нижнего ряда обрешетки

Параллельно боковой рейке по стропилам набиваются деревянные контррейки, на которые впоследствии прикрепляются горизонтальные рейки. Вертикальные контррейки должны соединяться в коньковой части.

После того, как нанесены необходимые разметки и установлены вертикальные рейки, можно приступать к набиванию горизонтальных реек.

Доски одного ряда должны соединяться на стропилах, но ни в коем случае не внахлест. Ровность рядов проверяется при помощи уровнемера. Излишки в размере реек обрезаются с помощью ножовки.

Обрешетка готова.

Готовая обрешетка крыши

На этом этапе можно переходить к укладке кровельного покрытия – металлочерепицы.

Монтаж металлочерепицы

Начинать крепление листов металлочерепицы к обрешетке необходимо снизу. К нижней планке при помощи саморезов и шуруповерта в каждой волне выполняют крепление. Последующие ряды закрепляют через волну ближе к излому.

Для сложных участков конструкции кровли применяются специальные планки (карнизные и примыкания), которые крепятся на обрешетку и соединяют ряды черепицы, как показано на рисунке 4.

Выполнение сложных соединений планками

Сверху по краю кровельных листов крепится специальная планка конька.

Установка конька

Царапины на полимерном покрытии, которые образовались при монтаже, закрашивают краской.

— шаг обрешетки под металлочерепицу

Источник: https://fundamentt.com/shag-obreshetki-pod-metallocherepicu/

Как сделать обрешетку под металлочерепицу — Кровля и крыша

Важным элементом кровли для целостности и долговечности будущей крыши является обрешетка – фундамент и залог вашего спокойствия при правильном и надежном ее креплении. Для того чтобы сделать обрешетку под металлочерепицу, необходимо усвоить теоретические навыки, практическое использование которых, позволит служить вашей крыше долгие годы.

Источник: https://antei-remont.com/obreshetka-valmovoy-kryshi-pod-metallocherepitsu/
