Опирание стропил на балки перекрытия с выносом

В этой статье:

Строительство вальмовой крыши на балках перекрытий

Обустройство вальмовой крыши требует тщательной предварительной подготовки. Перед началом работ необходимо произвести расчеты, определить количество материалов и варианты крепления стропильной системы. В легких дачных строениях или одноэтажных домах стропила, как правило, крепятся к балкам перекрытий.

Стропильная система и ее особенности

Вбирая принцип организации стропильной системы, необходимо учитывать размеры дома, материал, из которого изготовлена вальмовая крыша, тип перекрытия и то, будет ли использоваться мансардное помещение, как жилое.

В обустройстве легких крыш ли покрытий большой площади стропила делают висячими, а опорой для них служат стены домов. Наклонная конструкция установки стропил сложнее, и возводится над капитальными строениями с устройствами дополнительных точек опоры и креплений.

Строительство такой кровли начинается с возведения на стенах опорных конструкций по периметру дома, к которым и крепится вся стропильная система. Устройство, соединяющее деревянные балки по периметру называется мауэрлат. Если же дом имеет прочное монолитное перекрытие, стропильная система крепится на балки, выложенные горизонтально.

В современном строительстве кровли горизонтальные балки – самый распространенный метод крепления стропильной системы и самый удачный вариант обустройства легкого мансардного помещения.

Однако прежде, чем приступать к работам, необходимо определить нагрузку всей кровли, с учетом стропильной системы, фронтона, кровельного пирога. Этот числовой параметр служит точкой отсчета при выборе толщины балок перекрытия. Кроме того, нагрузка позволит рассчитать точки опоры стропила на мауэрлат или балки и шаг между боковыми стропилами.

Внимание! Мауэрлат, как конструкция крепления и система опоры, не выполняется лишь в тех случаях, когда стены дома способны выдержать высокую нагрузку кровельного перекрытия с учетом климатических составляющих (сильный ветер, снегопады, обледенение).

При обустройстве балок перекрытия необходимо учитывать тот факт, что такая конструкция, как вальмовая крыша (с возведенной стропильной системой и кровельным материалом) может создать достаточно серьезные точечные нагрузки на несущие стены дома.

Если расчет нагрузок не выполнен, или выполнен неверно, результатом возведения крыши в домах с кирпичными стенами может стать их растрескивание. Для того чтобы избежать подобных ситуаций на стены дома необходимо уложить мауэрлат. Брусья для его устройства выбираются сечением не менее 150х150мм. Такой дополнительный страховочный элемент, к которому надежно закрепляются балки перекрытия, а затем и сама крыша, гарантирует, что стены не начнут разрушаться под действием высоких нагрузок со стороны кровли. Мауэрлат возьмет на себя часть точечных нагрузок, равномерно распределив их по всему периметру.

В тех случаях, когда площадь дома велика и обустраивается вальмовая крыша с жилой мансардой, разгрузить кровельную нагрузку на стены поможет армированный пояс. Он выкладывается в верхних частях несущих стен, а уж затем на них ложиться мауэрлат и балки перекрытия.

Расчет стропильной системы и балок перекрытия

В основе всех расчетов стропильной системы и методов ее крепления лежит учет нагрузок на кровельное перекрытие. Этот параметр определяет угол наклона крыши, длину ската, высоту фронтона, необходимость в таких дополнительных конструкциях, как мауэрлат и перекрытие из балок. Значение определяется с учетом климатических условий местности, где обустраивается вальмовая крыша, принимая во внимание вероятность снежной зимы и порывистого ветра.

Руководствуясь таблицами и нормативами СНиП, в начальной стадии проектирования выбирается конструкция стропильной системы и опоры, сечение всех элементов и определения шага установки стропил и балок (при монтаже это одинаковые величины). Перед установкой горизонтальных балок перекрытия обустраивается мауэрлат. Оптимальные величины сечения бревен для его строительства так же определяются на этапе проектных работ.

Еще одной необходимой составляющей вычислений должна быть высота крыши и длина стропил, выходящих за пределы наружных стен (скат). Как правило, этот параметр не превышает 35-30см.

Монтаж стропильной системы начинают с крайних балок, точно отмечая стыки крепления. Концы бревен соединяются между собой жестким канатом или проволокой, что служит определенной мерой для укладки остальных стропил.

Обратите внимание! Перед началом выполнения работ по устройству стропильной системы на досках делаются пазы (на том уровне, где стропила будут присоединяться к балке). Это необходимо для того, чтобы обеспечить надежность крепления всей стропильной системы.

В процессе монтажа стропильной системы используются несколько вариантов ее крепления. В любом случае, основной задачей работ является предупреждение возможного соскальзывания стропила с бревна, служащего для него опорой. Чаще всего, для жесткого крепления используются специальные металлические крепежи. В отельных случаях в уже подготовленных к монтажу бревнах делаются соединительные пазы или в качестве креплений выбираются элементы с так называемыми зубьями (шипами).

Выбирая то, какой будет вальмовая крыша, и подготавливая варианты крепления ее узлов, помните о том, что сам по себе паз не обеспечит достаточную надежность конструкции, поэтому дополнительно стропильную систему соединяют металлическими элементами.

Вариант использования при монтаже болтов и гаек требует предварительных треугольных надрезов на досках с тыльной стороны в местах креплений. Такой вид монтажа требует тщательной подготовки и точных расчетов. В процессе работы стропило устанавливается срезом на опорную балку, временно крепится к ней гвоздями.

И только после того, как проведены дополнительные контрольные замеры правильности установки стропила, на нем высверливается сквозное отверстие, в которое пропускается болт, шайба и крепление затягивается гайкой.

Это важно! Используя крепление при помощи болтов и гаек, следует понимать, что сквозные отверстия в стропилах со временем ослабляют дерево, а вслед за этим и весь крепежный узел.

Выбор варианта крепления стропил, используя мауэрлат или перекрытия из балок, зависит и от того, какой угол наклона будет иметь вальмовая крыша. Если предполагаемая нагрузка на кровлю невелика, и вы делаете большой угол уклона, достаточно использовать в конструкции крепления с одним зубом. Для крыш со скатом от 350 и менее – крепления с двойным зубом. Такой вид монтажа обеспечит прочность системы, и значительно увеличит площадь опоры.

Надежная стропильная система

Каждый из узлов кровельной конструкции должен быть надежно закреплен. Для внутренних соединений достаточно использовать гвозди, вбитые в мауэрлат или балки под определенным углом. Для внешних – специальные хомуты, металлические уголки или накладки. При этом место, где соединяются стропила и мауэрлат или балка перекрытия дополнительно закрепляют прочной проволокой, которая цепляется за вмонтированный в стену дома крюк.

Соединение считается надежным, если:

Все крепежи обеспечены дополнительной (контрольной) защитой;
Врубки в дерево и пазы на балках выполняются строго по установленным в нормативах размерам;
В системах крепежа присутствуют только окрашенные металлические углы и детали, предварительно прошедшие антикоррозийную обработку;
Все работы выполняются согласно технологическим нормам.

Исключительным случаем для устройства и крепления стропильной системы являются дома, стены которых возведены из деревянного сруба. Если в процессе не используется мауэрлат, а стропила крепятся к стене нужно принять во внимание, что дерево со временем меняет свои геометрические параметры (разбухает или усыхает).

Стены домов из сруба постепенно «усаживаются», поэтому расчеты нагрузки и конструкция стропильной системы должны быть выполнены с учетом таких изменений. В данном случае использование жесткого крепления нежелательно, поскольку со временем это приведет к перекосу конструкции и неравномерному распределению нагрузки на стены.

Специально для домов из сруба производители стали выпускать «скользящие» крепления, используемые в местах соединения коньковой части системы и стропильной ноги. При усадке дома такое крепление позволит кровле, меняя угол, выбрать оптимальное положение и самой распределить нагрузку на стены.

Перед началом работ на строительном рынке необходимо приобрести элемент крепления «салазки». Если вы выполняете работы впервые, обязательно проконсультируйтесь по использованию таких креплений с опытными мастерами. Салазки бывают двух видов: закрытого и открытого, а так же имеют различную длину хода (до 160мм). Что именно необходимо для того, чтобы вальмовая крыша вашего дома была надежной, определит специалист.

Основное, на что следует обращать внимание при возведении или ремонте крыш – это правила и нормы строительства, разработанные для вашего региона. Именно от климатических условий зависят основные величины и параметры расчетов, а заодно и гарантии того, что ваш дом будет надежно защищен от непогоды.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/vidu-krish/valmovaja/varianty-i-vidy-stroitelstva-valmovoj-kryshi-na-balkax-perekrytij.html

Опирание стропил на балки перекрытия с выносом

Балки в доме относятся обычно к стропильной системе или перекрытию, и, чтобы получить надежную конструкцию, эксплуатация которой может осуществляться без каких-либо опасений, необходимо использовать калькулятор балок.

На чем строится калькулятор балок

Когда стены уже подведены под второй этаж или под крышу, необходимо сделать перекрытие, во втором случае плавно переходящее в стропильные ноги. При этом материалы нужно подобрать так, чтобы и нагрузка на кирпичные либо бревенчатые стены не превышала допустимую, и прочность конструкции была на должном уровне. Следовательно, если вы собираетесь использовать древесину, нужно правильно подобрать балки из нее, сделать расчеты для выяснения нужной толщины и достаточной длины.

Калькулятор балок

Укажите размеры балок перекрытий и шаг.

Проседанию или частичному разрушению перекрытия могут послужить разные причины, например, слишком большой шаг между лагами, прогиб поперечин, слишком малая площадь их сечения или дефекты в структуре.

Чтобы исключить возможные эксцессы, следует выяснить предполагаемую нагрузку на перекрытие, будь оно цокольное или межэтажное, после чего используем калькулятор балок, учитывая их собственную массу. Последняя может меняться в бетонных перемычках, вес которых зависит от плотности армирования, для дерева и металла при определенной геометрии масса постоянна.

Исключением бывает отсыревшая древесина, которую не используют в строительных работах без предварительной сушки.

На балочные системы в перекрытиях и стропильных конструкциях оказывают нагрузку силы, действующие на изгиб сечения, на кручение, на прогиб по длине. Для стропил также нужно предусмотреть снеговую и ветровую нагрузку, которые также создают определенные усилия, прилагаемые к балкам. Также нужно точно определить необходимый шаг между перемычками, поскольку слишком большое количество поперечин приведет к лишней массе перекрытия (или кровли), а слишком малое, как было сказано выше, ослабит конструкцию.

Вам также может быть интересна статья о расчёте количества необрезной и обрезной доски в кубе: https://remoskop.ru/kolichestvo-dosok-v-kube.html

Расстояние между стенами называется пролетом, и в помещении их насчитывается два, причем один пролет обязательно будет меньше другого, если форма комнаты не квадратная. Перемычки межэтажного или чердачного перекрытия следует укладывать по более короткому пролету, оптимальная длина которого – от 3 до 4 метров. При большем расстоянии могут потребоваться балки нестандартных размеров, что приведет к некоторой зыбкости настила. Оптимальным выходом в этом случае будет использование металлических поперечин.

Что касается сечения деревянного бруса, есть определенный стандарт, требующий, чтобы стороны балки соотносились как 7:5, то есть высота делится на 7 частей, и 5 из них должны составить ширину профиля. В этом случае деформация сечения исключается, если же отклониться от вышеуказанных показателей, то при ширине, превышающей высоту, получится прогиб, либо, при обратном несоответствии – загиб в сторону. Чтобы подобное не получилось из-за чрезмерной длины бруса, нужно знать, как рассчитать нагрузку на балку. В частности, допустимый прогиб вычисляется из соотношения к длине перемычки, как 1:200, то есть должен составлять 2 сантиметра на 4 метра.

Чтобы брус не провисал под тяжестью лагов и настила, а также предметов интерьера, можно выточить его снизу на несколько сантиметров, придав форму арки, в этом случае его высота должна иметь соответствующий запас.

Теперь обратимся к формулам. Тот же прогиб, о котором говорилось ранее, рассчитывается так: fнор = L/200, где L – длина пролета, а 200 – допустимое расстояние в сантиметрах на каждую единицу проседания бруса. Для железобетонной балки, распределенная нагрузка q на которую обычно приравнивается 400 кг/м2, расчет предельного изгибающего момента выполняется по формуле Мmax = (q · L2)/8. При этом количество арматуры и ее вес определяется по следующей таблице:

Площади поперечных сечений и масса арматурных стержней

Нагрузка на любую балку из достаточно однородного материала рассчитывается по ряду формул. Для начала высчитывается момент сопротивления W ≥ М/R. Здесь М – это максимальный изгибающий момент прилагаемой нагрузки, а R – расчетное сопротивление, которое берется из справочников в зависимости от используемого материала. Поскольку чаще всего балки имеют прямоугольную форму, момент сопротивления можно рассчитать иначе: Wz = b · h2 /6, где b является шириной балки, а h – высотой.

Что еще следует знать про нагрузки на балку

Перекрытие, как правило, является заодно и полом следующего этажа и потолком предыдущего. А значит, нужно сделать его таким, чтобы не было риска объединить верхние и нижние помещения путем банального перегруза меблировкой. Особенно такая вероятность возникает при слишком большом шаге между балками и отказе от лагов (дощатые полы настилаются прямо на брус, уложенный в пролеты). В этом случае расстояние между поперечинами напрямую зависит от толщины досок, например, если она составляет 28 миллиметров, то длина доски не должна быть более 50 сантиметров. При наличии лагов минимальный промежуток между балками может достигать 1 метра.

Также обязательно следует учитывать массу утеплителя, используемого для пола. Например, если укладываются маты из минеральной ваты, то квадратный метр цокольного перекрытия будет весить от 90 до 120 килограммов, в зависимости от толщины термоизоляции. Опилкобетон увеличит массу такого же участка в два раза.

Использование же керамзита сделает перекрытие еще тяжелее, поскольку на квадратный метр будет приходиться нагрузка в 3 раза больше, чем при укладке минеральной ваты. Далее, не следует забывать про полезную нагрузку, которая для межэтажных перекрытий составляет 150 килограммов на квадратный метр минимум.

На чердаке достаточно принять допустимую нагрузку в 75 килограммов на квадрат.

Источник: https://vse-pro-stroyku.sqicolombia.net/opiranie-stropil-na-balki-perekrytija-s-vynosom/

Особенности систем стропил

Но вначале, буквально несколько слов об особенностях стропильных систем – они ведь тоже бывают разные, и от этого напрямую зависит: как крепить стропила к балкам. Проектируя конструкцию, обычно выбирают самый подходящий в конкретном случае вариант. Имеются стропила:

Первого типа сегменты берутся для возведения легких кровель довольно больших площадью. Опорой им будут стены здания. Система со вторым типом стропил – посложнее, в ней стропильные ноги опираются на добавочные точки.

При сооружении стропил вся конструкция может базироваться на мауэрлате. Такой способ наиболее популярен и эффективен при сооружении крыши кирпичных и блочных жилищ.
Если же вверху стен идет, к примеру, монолит – бетонная балка, или же стены здания выполняются из брусьев (бревна), крыша обычно опирается не в мауэрлат, а в горизонтальные балки перекрытия, что перекрывают коробку строения поперек.
Кровельные конструкции с опорой в балки – простейшая вариация возведения мансардной, более легкой крыши. В проекте главное правильным образом рассчитывать толщину и балок перекрытия, и ног стропил, учитывая возможные нагрузки на всю конструкцию кровли. А при осуществлении монтажа нужно правильным образом выполнять опору стропил в балки перекрытий. Крыши с опорами системы стропил на перекрывающие балки (без участия мауэрлата) могут монтироваться при том условии, что стенки постройки будут в состоянии выдержать довольно масштабные нагрузки в точках приложения.

Стоит дополнительно отметить, что правильный выбор варианта монтажа стропил, а также максимальное соблюдение технологий зодчества будет оптимально гарантировать отсутствие риска повреждения для всех узлов креплений стропил к балкам в частности, кровли в целом.

Методика крепления

В нынешних условиях практикуется несколько вариаций крепления стропил к стенкам строений.

Используя мауэрлаты.
К балкам (перекрытию).
Конструкция с затяжками.
Скрепление с венцом вверху при строительстве срубов из брусьев.
Верхняя обвязочная система для строения, которое возводится по каркасным технологиям.

Детали для крепежа

Для монтажа стропильных систем применяются деревянные, а также детали из металла. К первым можно отнести: брусок, треугольник и нагель, тому подобное.

Металл в деталях крепежа довольно широко представлен: гвоздями, уголком, болтами и шурупами, хомутами и скобками.

А также спецустройствами для установки стропила, которые именуются «салазки».

Крепления такого рода применяемы при монтажных работах на несущих балках перекрытия, в ходе возведении зданий из древесины.

Их главные преимущества: не требуется врезок в сами балки, а закрепление осуществляется с помощью болтов с шурупами больших гвоздей.

Мауэрлат

Популярным методом закрепления стропильных систем внизу считается соединение с мауэрлатом.

Но, несмотря на распространение, чтоб выполнить данную работу качественно, необходимо знать некоторые нюансы.

Ведь если что-то пойдет не так, это может отразиться на надежности и сроке эксплуатации всей крыши.

Перед тем, как осуществлять крепеж стропила к мауэрлату, снизу стропильных ног необходимо сделать специальные врезки. Устанавливать конструкцию без них не рекомендовано, так как в нагрузке грань бруска будет соскальзывать с гладкого покрытия балки.
Что же касается выемок в самом мауэрлате (сделать их или же не стоит), может зависеть от тех материалов, из которых он изготовлен.
В случае использования древесины из твердой лиственной породы, опытные мастера советуют сделать надрез в балке мауэрлата – она совокупно с проделанным резом стропильной ноги надежно создаст замок «в упор». А когда вы используете мауэрлат из хвойных пород, прорезь осуществлять нежелательно – она приведет к возможному послаблению для всего обустройства.
От методики скрепления стропил с мауэрлатом может зависеть надежность крыши при различных условиях погоды.

Как скрепить с мауэрлатом

Соединение: стропильная нога + балка

Любая крыша под воздействием на нее различных видов нагрузки осуществляет стремление «поплыть» по сторонам и книзу.

Чтоб не довести до такого, применимы разные способы, которые станут препятствовать смещениям сегментов стропильных систем.

Одним из проверенных временем и опытом мастеров методов является вырезка разъемов в стропильных ногах, что будет возможным осуществить путем соединений при помощи зуба с упором, с шипом или опоры стропила на балочное перекрытие.

Врубку в первом варианте используют, если у кровли большой уклонный угол. Это значит, что прикрепление стропил ведется под углом более 35о.

В стропильной ноге делают зуб с упором и с шипом, а в теле балки под шип делают соответствующее гнездо (заглубление врезки до одной трети толщины самого бруса, иначе будет осуществляться ослабление конструкции). Врез проводят, отступив от края на расстояние не более 40 см, в таком случае обычно удается избегнуть скола. А чтоб не допускать сползания соединений вбок, одинарный зуб создается вместе с шипом.

Врубки с 2-ми «зубами» могут применяться для пологой кровли, в случае, когда угол меж соединяемыми элементами не будет свыше 35о. Сам процесс реализуется одной из следующих методик:

в 2 шипа;
в упоры – без участия шипов;
в упоры, дополняемые шипами;
скрепление замочного плана с 2-мя шипами (возможны и иные вариации).

Источник: https://stroypodskazka.com/opiranie-stropil-na-balki-perekrytiya-s-vynosom/

Крепление балок перекрытия к мауэрлату: технология выполнения работ

Установка
Нужен ли мауэрлат, если есть балки
Последовательность крепления

Многие домовладельцы стремятся строить свои дачные дома самостоятельно. Приходит момент, когда они сталкиваются с вопросом, возможно ли возвести крышу собственноручно и как это сделать. В любом случае важно помнить, что работа эта довольно трудоемкая, требует грамотного подхода и четкого следования определенной последовательности. Одним из важных этапов возведения крыши считается правильная установка и закрепление мурлата. Это определенная опора, которая воспринимает часть усилия, создаваемого конструкцией крыши.

Установка

Для устройства мурлата используют деревянные брусья, которые укладывают в плоскости, параллельной будущему коньку. Его начинают устанавливать в процессе возведения стен. К примеру, в случае кирпичной кладки можно поступить следующим образом:

ближе к верху, примерно на 4–6 рядов ниже края, с периодичностью в 1 м прокладывают толстую проволоку;
проволоку прочно закрепляют внутри кладки по центру;
длины свободных концов должно хватить, чтобы впоследствии без проблем охватить и обвязать опорный брус;
после завершения строительства видимые части крепежа прячут, к примеру, нанеся слой штукатурки.

На заметку

Мауэрлат устанавливают с минимальным отступом от кромки стен. Он должен быть больше 10 см.

Чтобы не допустить загнивания балок мурлата, их гидроизолируют, прокладывая рулонный материал типа рубероида.

Устраивая мауэрлат вдоль периметра стен, необходимо проконтролировать не только надежность фиксации, но и горизонтальность опорного бруса.

Нужен ли мауэрлат, если есть балки

Когда висячие стропила опираются на брусья перекрытия, которые уложены прямо на стену, то при таком устройстве возникают серьезные точечные усилия, воздействующие на строительные конструкции. Как правило, подобный подход практикуют при возведении деревянного дома. В этом случае это оправдано, поскольку благодаря горизонтальному расположению бревен и брусьев, использованных при строительстве стен, нагрузки, которые они испытывают, равномерно распределяются.

Для кирпичной кладки или при использовании ячеистых блоков нераспределенное давление может оказаться губительным – в местах, где расположены брусья перекрытия, стены с краю начинают крошиться. Именно по этой причине давление следует рассредоточить. Для этого на ее гребень рекомендуется укладывать мурлат, который выполняют из толстого деревянного бруса. Таким образом, положительный ответ на вопрос, нужен ли мауэрлат под балки перекрытия в подобных конструкциях, не подлежит сомнению.

Если кровельная конструкция предусматривает сопряжение стропил и перекрытия, то прежде необходимо обеспечить надежное крепление балок перекрытия к мауэрлату. На последний фактически будет возложена разгрузочная функцию.

Последовательность крепления

После обустройства мурлата переходят к укладке и креплению потолочных балок к мауэрлату.

Такие параметры, как сечение брусьев конструкции и шаг установки, рассчитывается при проектировании дома на основе оптимального сечения и шага стропил. К примеру, если стропила предполагается изготавливать из досок 5 на 15 см, то расстояние между этими элементами выбирают, равным 0,6 м. Это оптимальный вариант, тем более что ширина теплоизоляционного материала тоже равняется 0,6 м.

Чаще всего они имеют сечение 200 на 100 либо 150 на 100. Итоговую же длину подбирают с учетом ширины будущего карниза. Вынос составляет порядка 0,4–0,5 м.

Как правило, их устанавливают в одном направлении – преимущественно поперек помещения.

На закрепленном мауэрлате выполняют небольшие пазы (достаточно глубины в 20–300 мм) под элементы перекрытия.

Вначале монтируют крайние из них, расположенные у противоположных стен, отступив от их внутреннего края на 0,5–0,6 м.

Далее между ними натягивают веревку и по полученному уровню раскладывают остальные брусья на расчетном расстоянии друг от друга. Следуя этому правилу, можно обеспечить ровную горизонтальную плоскость потолка.

Следует обязательно проконтролировать места крепления балок к мауэрлату. В случае необходимости их можно слегка подчистить, подтесать мурлат либо, наоборот, подложить небольшие плашки из кусочков фанеры.

Затем монтируют поперечные брусья с шагом в 1 м.

Как закрепить

Элементы перекрытия после врезки в мурлат закрепляют друг с другом, используя гвозди, стальные перфорированные уголки под шурупы или саморезы.

Для начала балки временно фиксируют. Сделать это достаточно просто. Недалеко от их концов в поперечном направлении укладывают доску, лучше даже две, и прибивают, используя гвозди. Если уложить рядом две доски, то передвижение по перекрытию в процессе устройства крыши значительно упростится.

Источник: http://stylekrov.ru/kreplenie-balok-perekrytiya-k-mauerlatu.html

Установка стропил крыши на балки перекрытия: описание, монтаж

Итак, допустим мы имеем коробку дома из теплоблоков (полиблоков) 8,4х10,8 метров.

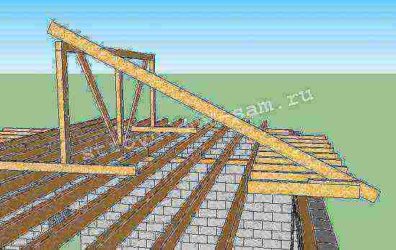

Конструкция вальмовой крыши с опиранием стропил на балки перекрытия

ШАГ 1: Устанавливаем мауэрлат:

ШАГ 2: Устанавливаем длинные балки перекрытия сечением 100х200 см с шагом 0,6 метров. На расчёте балок я больше останавливаться не буду.

Самыми первыми ставим балки, которые проходят строго посередине дома. По ним мы будем ориентироваться, устанавливая коньковый брус. Затем ставим остальные с определённым шагом.

Например, у нас шаг 0,6 метра, но мы видим, что до стены осталось 0,9 метра, и могла бы поместиться ещё одна балка, а её нет. Такой пролёт оставляем специально для «выносов».

Ширину его не стоит делать меньше 80-100 см.

ШАГ 3: Устанавливаем выноса́. Шаг их определяется при расчёте стропил, о котором чуть позже:

Пока ставим только выноса, соответствующие длине конька, которая будет равна 5 метрам. Длина конька у нас больше разницы между длиной и шириной дома, которая составляет 2,4 метра. К чему это приводит? Приводит это к тому, что угловое стропило не будет расположено под углом 45° в плане (на виде сверху), а угол наклона скатов и вальм будет отличаться. У скатов уклон будет более пологий.

Выноса на мауэрлате достаточно закрепить гвоздями. К длинной балке перекрытия их крепим, например, так:

Никаких запилов в этом узле делать не надо. Любой запил ослабит балку перекрытия. Здесь мы используем два металлических стропильных крепления типа LK по бокам и один большой гвоздь (250 мм), забитый насквозь через балку в торец выноса. Гвоздь забиваем самым последним, когда вынос уже скреплён с мауэрлатом.

ШАГ 4: Устанавливаем коньковый брус:

Все элементы этой конструкции кроме подкосов выполнены из бруса 100х150 мм. Подкосы из доски 50х150 мм. Угол между ними и перекрытием не менее 45°.

Мы видим, что под крайними стойками лежат брусья опирающиеся сразу на пять балок перекрытия. Делаем это для распределения нагрузки.

Также для снижения нагрузки на балки перекрытия и передачи части её на несущую перегородку, установлены подкосы.

Высоту установки конькового бруса и его длину мы определяем для своего дома сами, делая предварительный эскиз на бумаге.

ШАГ 5: Изготавливаем и устанавливаем стропила.

В первую очередь делаем шаблон стропил скатов. Для этого берём подходящую по длине доску нужного сечения, прикладываем её, как показано на рисунке 6 и делаем разметку с помощью небольшого уровня (линии синего цвета):

Высота бруска, который мы наложили на вынос для разметки нижнего запила, равна глубине верхнего запила. Мы её сделали 5 см.

По полученному шаблону делаем все стропила скатов, опирающиеся на коньковый брус, и закрепляем их:

В подобных конструкциях, где стропила опираются не на длинные балки перекрытия, а на короткие выноса, мы всегда ставим под стропила над мауэрлатом небольшие подпорки, формируя как бы небольшой треугольник и разгружая узел крепления выноса к балке:

Заносить эти подпорки дальше внутрь крыши и уж тем более ставить их на стык выноса с балкой не нужно. Через них передаётся большая часть нагрузки с кровли (это можно будет увидеть в расчётной программе) и балка перекрытия может просто не выдержать.

Сейчас немного о расчётах. Выбирая сечение стропил для данной крыши, мы рассчитываем только одно стропило – это стропило ската. Оно здесь самое длинное и угол наклона его меньше, чем угол наклона стропил вальм (пояснение – скатом мы называем скат крыши в форме трапеции, вальмой – скат крыши в форме треугольника).

ШАГ 6: Добавляем выноса и крепим ветровые доски. Выносов добавляем столько, чтобы осталось место для крепления углового выноса.

Ветровые доски на углах пока просто сшиваем между собой, контролируя их прямолинейность. Проверьте визуально, не провисли ли углы. Если да, поставьте под них прямо с земли временные подпорки.

После установки угловых выносов, эти подпорки убираем.

ШАГ 7: Размечаем и устанавливаем угловые выноса.

Для начала нам необходимо натянуть шнурку по верху балок перекрытия, как показано на рис.11

Теперь берём брус подходящей длины (сечение такое же как у всех выносов) и кладём его сверху на угол, чтобы шнурка была посередине него. Снизу на этом брусе карандашом отмечаем линии запилов.

Убираем шнурку и устанавливаем отпиленный по отмеченным линиям брус.

Угловой вынос крепим к мауэрлату с помощью двух кровельных уголков. К балке перекрытия крепим его уголком на 135° и большим гвоздём (250-300 мм). Уголок 135° при необходимости подгибаем молотком.

Таким образом ставим все четыре угловые выноса.

ШАГ 8: Изготавливаем и устанавливаем угловые стропила.

У вальмовой крыши, которую я описывал ранее, углы наклона скатов и вальм были одинаковые. Здесь эти углы разные и поэтому угловое стропило будет иметь свои особенности.

Мы также делаем его из двух досок такого же сечения, что и стропила. Но доски эти сшиваем между собой не совсем обычно.

Одна будет чуть ниже другой (примерно около 1 см, в зависимости от разницы углов наклона скатов и вальм).

Итак, в первую очередь на каждую сторону крыши натягиваем по 3 шнурки. Две по угловым стропилам, одну по среднему стропилу вальмы. Далее мы будем пользоваться малкой (угломером). Измеряем угол между шнуркой и угловым выносом – нижний запил. Теперь берём небольшой обрезок доски с сечением стропила и запиливаем на нём один конец под углом β. Получившуюся заготовку прикладываем к коньку, совмещая одно ребро со шнуркой.

На заготовке провели линию параллельную боковой плоскости соседнего стропила ската. По ней мы сделаем ещё один запил и получим шаблон верхнего запила нашего углового стропила.

Теперь изготавливаем первую половинку углового стропила. Для этого берём доску подходящей длины. Если одной доски не хватает, сшиваем две доски. Сшить можно временно обрезком дюймовки длиной около метра на саморезы. Делаем по шаблону верхний запил. Измеряем расстояние между точками «А» и «В». Переносим его на стропило и делаем нижний запил под углом «α».

Скорее всего из-за своей длины первая половинка углового стропила будет прогибаться. Нужно примерно посередине поставить под него временную стойку. На моих рисунках она не показана.

Теперь изготавливаем вторую половинку углового стропила. Для этого измеряем размер между точками «С» и «Д».

Берём доску подходящей длины, делаем верхний запил под углом β, отмеряем расстояние «С-Д», делаем нижний запил под углом α. Устанавливаем вторую половинку углового стропила и сшиваем её с первой гвоздями (100 мм). Гвозди вбиваем в разбежку примерно через 40-50 см.

Таким же образом мы изготавливаем и устанавливаем три оставшиеся угловые стропила.

ШАГ 9: Устанавливаем стойки под угловые стропила. В первую очередь обязательно нужно поставить стойку упирающуюся в место соединения углового выноса с балкой перекрытия:

Если длина пролёта перекрываемого угловым стропилом (его горизонтальная проекция) больше 7,5 метров, ставим ещё стойки примерно на расстоянии ¼ величины пролёта от верхней точки углового стропила. Если пролёт больше 9 метров, добавляем стойки посередине углового стропила. В нашем примере этот пролёт равен 5,2 метра.

ШАГ 10: Устанавливаем два центральных стропила вальм. В начале 8-го шага мы уже натянули шнурки для их замера.

Делаем стропила таким образом – измеряем малкой угол нижнего запила «γ», вычисляем угол верхнего запила «δ»:

δ = 90° — γ

Замеряем расстояние между точками «К-Л» и делаем по нему стропило. Концы запиливаем по определённым нами углам. После этого верхний конец нужно ещё раз запилить (заострить его) с учётом угла «φ», который так же замеряем с помощью малки.

ШАГ 11: Добавляем выноса на углы. Самые крайние выноса, которые не достают до мауэрлата, делаем облегчёнными, из доски 50х200 мм.

ШАГ 12: Устанавливаем нарожники. Как изготавливать нарожники, я подробно описывал в первой статье про вальмовую крышу. Здесь принцип абсолютно такой же, поэтому повторяться не буду.

К угловому стропилу нарожники крепим с помощью металлического уголка 135°, при необходимости подгибая его.

После установки всех нарожников, нам остаётся подшить карнизы снизу и сделать обрешётку. Об этом мы уже много раз говорили.

Строительство Х-образных (восьмискатных) крыш.
Строительство Т-образной крыши дома.
Монтаж Г-образной крыши с фронтонами различной ширины.
Г-образная крыша дома с равными фронтонами.
Шатровая крыша дома своими руками.

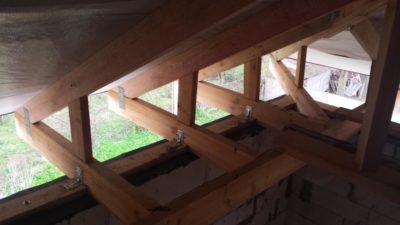

Способы крепления стропил к балкам перекрытия

Крепление стропил к балкам перекрытия осуществляется при возведении мансардных крыш с незначительным весом. Узлы крепления получаются максимально надежными, если правильно выбрать вариант монтажа и следовать технологии.

Особенности стропильной системы

При проектировании конструкции крыши необходимо выбрать подходящий вариант для стропильной системы. Среди прочих следует выделить наслонные и висячие стропила. Для легких крыш внушительной площади обычно используются фермы висячего типа. Для них в качестве опоры выступают стены.

Более основательной и сложной является система с наслонными стропилами. В них стропильные ноги обладают дополнительными точками опоры.

При возведении крыши стропильная система опирается на мауэрлат, который представляет собой конструкцию на продольных стенах или установленную по периметру дома.

Этот вариант крепления стропил к балкам перекрытия используется в том случае, если дом возводится из блоков или кирпича.

Если по верху стен располагается бетонная монолитная балка или стены выполнены из бревна или бруса, то крыша опирается на горизонтальную балку, а не на мауэрлат. Балки в этом случае перекрывают коробку постройки в поперечном направлении. Наиболее простым вариантом устройства легкой мансардной крыши является кровельный каркас, который опирается на балки.

В процессе проектирования необходимо рассчитать стропильные ноги и толщину балок, учитывая нагрузки на кровельную систему. При монтаже необходимо обеспечить опирание стропил на балки. Крепление стропил к балкам перекрытия без мауэрлата может осуществляться лишь в том случае, когда стены постройки смогут выдержать внушительные точечные нагрузки.

В каких случаях стропильная система опирается на балки перекрытия

Если для висячих стропил балки перекрытия выполняют роль опоры, то система создает высокие нагрузки на строительные конструкции.

Такой подход актуален при возведении деревянных домов, ведь брус или бревна, ориентированные горизонтально, обеспечивают равномерное распределение нагрузки.

А вот в случае с кирпичными стенами нераспределенное давление может быть разрушительным, что особенно верно для тех мест, где находятся балки перекрытия, в этом случае край стены крошится.

Для рассредоточения давления мауэрлат укладывается на гребень стены. Его изготавливают из толстого бруса квадратного сечения со стороной 150 мм.

А вот когда осуществляется крепление стропил к балкам перекрытия, то под тяжестью кровли стены не будут разрушаться, ведь мауэрлат станет выполнять роль разгрузочного элемента.

Для того чтобы обезопасить блочные или кирпичные стены, когда на них оказываются высокие нагрузки, в их верхней части следует выполнить армированный пояс из бетона.

Принципы крепления

На сегодняшний день стропила к балкам перекрытия могут крепиться одним из нескольких способов. При этом нужно исключить вероятность соскальзывания стропил с опоры. Использовать для этого необходимо соединения с шипами и пазами, которые подготавливаются в обоих элементах.

Альтернативным решением выступает металлический крепёж. Крепление стропил к балкам перекрытия может проводиться с помощью болтов. В этом случае комплект состоит из гайки, болта и шайбы.

На конце балки, которая выступает с тыльной стороны, необходимо сформировать треугольный вырез. Его гипотенуза должна быть расположена под углом, который соответствует наклону стропил.

Нижняя часть стропильной ноги запиливается под тем же углом.

Когда стропило будет установлено на балку, его необходимо укрепить гвоздями, а после высверлить сквозное отверстие, которое будет располагаться перпендикулярно стропильной ноге. Отверстия необходимы для болтов, их нужно расположить снизу и пропустить через вырез, который находится в балке.

Шайба надевается на болт, а с помощью гайки можно будет закрепить узел. Деревянные элементы ослабляются со временем, если крепление стропил к балкам перекрытия односкатной крыши осуществляется с помощью сквозных отверстий. По этой причине наиболее распространены соединения шипом, упором и зубом.

Источник: https://potolko.ru/uteplenie/ustanovka-stropil-kryshi-na-balki-perekrytiya-kak-pravilno-operet-stropilnuyu-sistemu.html
