В этой статье:

крыши деревянных домов

Построить дом, на самом деле это довольно сложная задача, решение которой можно разбить на несколько этапов. Один из них, это обустройство крыши деревянных домов. Это достаточно сложная конструкция, и возвести ее самостоятельно довольно сложно.

Из каких элементов состоит конструкция крыши деревянного дома

элементы крыши деревянного дома

Конструкция крыши деревянного дома состоит из следующих деталей и узлов:

основной конструкции, в состав которой входят деревянные балки, строил (сборных ферм) устанавливаемой между ними системы скосов и подкосов;

тепло и гидроизоляционного слоя;

Балочная конструкция крыши применяется при длине пролета менее 4,5 м, а фермы — 5-10 м и более.

элементы крыши деревянного дома

Устройство крыши деревянного дома требует от домовладельца, определенных знаний и навыков работы с деревом. Именно поэтому, чаще всего для строительства кровли приглашают специалистов со стороны.

Мауэрлат

Конструкция, выступающая как основа для стропил, называют мауэрлатом. От качества изготовления зависит срок службы крыши. Его укладывают по периметру стен. Эта конструкция призвана решить следующие задачи:

Равномерное распределение нагрузки, создаваемой узлами, входящими в кровлю. Кроме этого, мауэрлат надежно привязывает конструкцию кровли к дому.
Снижение парусности, то есть противостоять воздействию ветра.

Мауэрлат

На практике встречаются дома, возведенные без него. То есть стропила крепят непосредственно к последнему венцу. В таком случае, в местах крепления стропил к венцу возникают места концентрации напряжения, в то время, мауэрлат их равномерно распределяет.

Для создания этого элемента конструкции применяют трубы, выполненные из металла, бруса или сшитые между собой доски. Строительство крыши начинают с сооружения мауэрлата.

Стропила

На поверхности стропил устанавливают обрешетку, то есть строила, принимают на себя весовую нагрузку, которую будет создавать кровля. Кроме этого, они противостоят дождевым и ветровым нагрузкам. Стропила бывают наклонные и висячие. Стропильная система двухскатной крыши деревянного дома должна быть обработана различными составами, которые защитят ее от действия влаги, огня, грибка. В противном случае, через довольно небольшое количество времени может потребоваться переделка крыши.

Прогоны

В конструкцию крыши входят и такие детали, как прогоны. Ее располагают горизонтально, опирая ее на несущие узлы – стены, фермы и пр. Она может быть выполнена из металла или дерева. Допустимо ее изготавливать из железобетона.

В крыше применяют три типа прогонов – коньковый, боковой и мауэрлат.

Затяжки

Затяжка используется для висячей системы. Она закрепляет между собой стропильные ноги и дает ему расползаться.

Стойки

Стойки устанавливают вертикально, они принимают на себя нагрузки от конька и перенаправляют ее не несущие стены внутри дома.

Подкосы

Эти детали, по сути, передаточное звено между стропилами и другими несущими компонентами. Соединив с помощью подкосов затяжки и пр., в результате получается прочная конструкция

Лежень

Для изготовления этой детали крыши необходимо использовать брус с сечением 100*100 или 150*150 мм. Он должен быть уложен на внутреннюю несущую стену.

Обрешетка

Под углом в 90 градусов на стропила укладывают доски или брусья. Они дополнительно скрепляют всю конструкцию. Кстати, на обрешетку можно пустить необрезную доску. Но, кору с ее поверхности надо удалить.

Если планируется, то, что крыша будет закрыта мягким материалом, то обрешетка должна быть сплошной. Для этого допустимо использовать водостойкую фанеру.

Кобылки

Эта деталь, отвечает за получение свеса крыши. Их устанавливают только тогда, когда длин стропил не достаточно. Кобылки представляют собой доски, меньшего сечения, чем стропила.

Подбой крыши – это небольшой по размерам элемент крыши, который защищает стропильную конструкцию от попадания влаги и ветра. Его устанавливают на нижний край крыши.

элементы крыши

Как правильно утеплить крышу в деревянном доме из бруса

Как правильно утеплить крышу в деревянном доме

Прежде чем утеплять крышу, домовладелец должен понимать с какой стороны будет проводиться эта работа. Крышу можно утеплить и снаружи, и изнутри. Исходя из этого, можно будет решить какой утеплитель лучше для крыши.

Но необходимо понимать, что внутреннее утепление сопряжено с рядом сложностей. Наружное утепление проще, но надо запастись средствами для выполнения работы на высоте.

После выбора способа утепления необходимо подготовить все необходимое:

Выполнить сектора, по виду, это обрешетка, ее ширина должна иметь такие размеры, которые позволят уложить и утеплитель, гидро и пароизоляцию. Кроме этого необходимо иметь под руками скотч, степлер. То есть можно сказать при проведении соответствующей подготовки утепление крыши не такая и сложная операция.

Процедура утепления выглядит примерно следующим образом.

После того, как стропильная система построена, ее обрешетку необходимо обить доской. В результате должна получиться конструкция, состоящая из множества ячеек, которые предназначаются для укладки утеплителя.

Перед укладкой полученную конструкцию необходимо обработать пропиткой. Затем, на дно коробов необходимо устроить пароизоляцию крыши, можно использовать, например, диффузионную мембрану. И только затем укалывают утеплитель. Его размеры должны быть чуть больше чем размер ячеи, в которую будут его укладывать.

Если вместо минваты или пенопласта будет использоваться сыпучий утеплитель, то его надо сначала приготовить. В качестве основы могут быть использованы опилки, в которые можно добавить цемент. Порядок укладки выглядит так. Короб для отеплителя, в который уже положена парозащита, закрывается досками и таким образом будет образована полость, куда смесь и засыпают.

При выполнении работ по утеплению изнутри, все работы выполняют в обратном порядке.

Виды крыши

Перед тем, как построить крышу надо сделать окончательный выбор конструкции крыши, имеет смысл познакомиться с теми, типами крыш, которые часто всего применяют в загородном строительстве.

Виды крыши

Любая крыша может быть классифицирована по следующим критериям:

Материалы, используемые для ее сооружения.

Разновидности форм

Ключевым фактором, которым необходимо руководствоваться, при выборе конструкции крыши, является климатическая зона. Именно климат и окажет влияние на уклон, форму и кровельный материал.

В самом деле, сооружение крыши с малым уклоном не имеет смысла сооружать в регионах, где обильные снегопады в порядке вещей.

Деревянный дом с плоской крышей, имеет свои достоинства — они довольно дешевы в сооружении, такую кровлю не сорвет ветер, но на поверхности такой кровли буду задерживаться вода и снег. Рано или поздно приведет к порче и замене крыши.

Мансардная крыша двухскатная крыша имеет более сложную конструкцию, но ее сооружение позволит организовать в подкровельном пространстве дополнительную комнату.

Кровельный материал

Во время строительства деревянного дома, любой домовладелец встает перед вопросом – чем лучше крыть крышу. На рынке, вниманию потребителю представлен широкий выбор кровельного материала. Рассмотрим, основные из них.

Чем надо руководствоваться, приобретая кровельный материал. На первом месте стоит нагрузка, возникающая в процессе эксплуатации. Она должна выдерживать снеговые и ветровые нагрузки. Не малую роль играет и масса материала. И конечно, необходимо учитывать технические характеристики материала – длительность срока службы, прочность, стойкость к коррозии и к действию огня. В строительстве деревянных домов используют такие группы материалов.

Листовые. Главное достоинства этого типа – это относительная простота установки, с другой стороны эти материалы сложно использовать при работе на крышах сложной формы.

Металлочерепица. Для изготовления применяют стальные листы, прошедшие операцию горячего цинкования. Многие производители покрывают такие листы полимерным покрытием. Ее можно использовать при возведении любых зданий. Ее можно укладывать даже поверх старой кровли.

Шифер. Для его производства применяют цемент и асбестовые волокна. Листы, выполненные из этого материала, могут быть плоскими или волнистыми. Его можно использовать для сооружения кровли всех типов. Останавливаясь на этом материале, домовладелец должен помнить, ч то в некоторых странах, шифер, запрещен. Его считают канцерогеном.

Ондулин, представляет собой лист, выполненный из целлюлозных волокон, которые пропитывают битумом. Лицевая сторона может быть покрыта полимерным покрытием. Этот материал чаще всего применяют при строительстве небольших домов.

Внимательно разобравшись с методами сборки кровельной конструкции можно придти к выводу устройство крыши деревянного дома своими руками не такая и сложная операция.

по теме крыши деревянных домов

1 Строительство крыши. Узлы и примыкания

2 Как правильно утеплить крышу в деревянном доме из бруса

3 Расчет кровли, стропил и кровельного материала для монтажа крыши (профнастил, черепица, мягкая)

Источник: https://derevyannyydom.ru/kryshi-derevyannyh-domov

Правильная стропильная система загородного дома

Стропила – это основа конструкции дома, за счет которой обуславливается прочность, нерушимость и долговечность строения. Важный параметр, на который необходимо обратить свое внимание при строительстве любого дома – это монтаж стропильной системы, цены на который в общем проекте обычно составляют существенную долю. В данной статье мы детально рассмотрим моменты разработки стропил, все особенности данного процесса, а также разберемся в расчете и подборе стройматериалов.

Правильный расчет и разработка проекта

Стропильная система является несущей конструкцией, которая берет на себя все нагрузки, зачастую приходящие на дом – это сильные порывы ветра, вес от снега на кровле, механические удары. Задачей стропил является равномерное распределение нагрузки на стены, а затем на фундамент здания. Стропильная система всей своей конструкцией защищает стены дома и его нерушимость.

При расчете «скелета кровли», учитывайте следующие параметры:

— Угол наклона: для плоской кровли он составляет 2,5-10%, для скатной – более 10%.

— Нагрузки на конструкцию.

Здесь учитываются типы нагрузок, которые влияют на дом в конкретной местности. В первую очередь, это постоянные нагрузки – вес всех строительных материалов кровельного пирога. Далее – непостоянные нагрузки (шквальный ветер, снег на кровле, вес людей, которые ремонтируют кровлю и др.). Третий тип нагрузок – форс-мажорные, к примеру, сейсмические.

Для расчета снеговых нагрузок в регионе пользуются универсальной формулой:

S=Sg*m

Sg – это вес снегового массива на 1 кв. метр;

m – расчетный коэффициент, зависящий от наклона крыши.

Нагрузка от ветра высчитывается в зависимости от конкретного района и средних нормативов, приходящих на регион, также учитывается высота дома.

Специалисты рассчитают для вас стоимость работ по стропильной системе, так как самостоятельно и без опыта сложно добиться точных показателей. От грамотного расчета формулировок для проекта зависит долговечность и безопасность сооружения, поэтому необходимо уделить повышенное внимание составлению подробного проекта будущего дома.

Составляющие стропильной системы

Стропила дома состоят из нескольких элементов, которые при грамотном строительстве являются нерушимой конструкцией. Познакомимся с ними:

Мауэрлат – это основа крыши, делается из бруса и крепится по периметру стен, отвечает за связь крыши со стенами и передачу на них нагрузки.
Стропильные ноги – помогают удерживать массивный вес кровли, между ними укладывается утеплитель, сверху устраивается обрешетка.
Прогоны – это опора для стропильных ног, которая располагается вдоль кровли. Строители различают коньковые и боковые прогоны.
Стойки – одни из составляющих стропил и конька, которые помогают равномерно распределить весовую нагрузку.
Подкосы – брусья наклонной формы, которые подпирают ноги стропил и отвечают за увеличение жесткости крыши.

Какие материалы необходимы для стропил?

Материалом для стропил обычно выступают хвойные древесные породы, такие как ель, сосна или лиственница. Для таких целей подходит просушенный древесный материал влажность не менее 25%.

Дерево – материал, который со временем легко деформируется, поэтому в конструкцию включаются металлические элементы, повышающие прочность и жесткость стропильной системы. Это положительное качество включения металла в сооружение, но есть и отрицательное: при соприкосновении деревянных и металлических частей происходит более быстрое загнивание древесины.

Конденсат, образующийся на металле и оседающий на дереве, этому способствует. Поэтому, продумывать и воплощать систему следует так, чтобы эти два материала никак не соприкасались – тогда система будет сделана правильно. В строительстве крыши частных домов из газобетона от этого правила нельзя отступать.

Для целей защиты древесины используется специальная пленочная изоляция или влагозащитные составы.

В крупном строительстве применяются металлические стропила, но они требуют более тщательного утепления, так как плохо сохраняют тепло в отличие от деревянных стропил.

Виды деревянных стропил

Широко распространены два типа деревянных стропил – это висячие и наклонные. В зависимости от разновидности кровли, природных особенностей конкретного региона и материала перекрытия выбирают тот или иной вариант.

Висячие стропила отличаются тем, что опираются только на внешние стены сооружения, а промежуточные опоры в системе не задействованы. В характеристику такой системы входит работа на изгиб и сжатие – конструкция выполняет распирающее усиление по горизонтали, которое передается стенам. Такая нагрузка снижается специальными затяжками из дерева или металла, их монтируют у основания стропил.

Проекты под строительство дома позволят еще до первых этапов постройки дома понять, как будет выглядеть сооружение, какие материалы потребуются, и в какую стоимость обойдется их покупка.

Висячие стропила применяются для воплощения мансард либо в тех случаях, когда крышные пролеты составляют 8-12 метров, а дополнительные опоры не используются.

Следующий тип стропил – наклонные, возводятся в домах, где есть дополнительная несущая стена либо промежуточная столбчатая опора.

Вся стропильная система – это включение обоих типов стропил в конструкцию.

Стропила на разных крышах

Перед тем, как интересоваться стоимостью гибкой черепицы за м2, необходимо в полной мере разобраться, как именно происходит возведение стропил на разных крышах.

Двускатная крыша. По строительным нормам данный тип крыши имеет угол наклона 90 градусов. Наклон крыши выбирается ввиду особенностей конкретного региона. К примеру, в районах с обильными осадками лучше делать крутые скаты – влага сразу будет стекать на землю и не давить на кровлю. В районах с сильными ветрами специалисты советуют сооружать пологую кровлю для максимального снижения давления на конструкцию крыши. Но есть и «золотая середина» — крыша два ската с углом наклона 35-40 градусов. Среди ее преимуществ – экономия на стройматериалах и разумное распределение нагрузки. Есть и минус – крыша с данным углом наклона не позволит сделать отапливаемый чердак или комнату-мансарду – пространство чердака будет холодном. Для крыши с двумя скатами используется висячая или наклонная система стропил. Здесь обратите внимание на достоинства и недостатки металлочерепицы – именно ее используют чаще всего, но не во всех районах она хороша, а именно – в регионах с жарким климатом.
Шатровая крыша. Примечательна тем, что каждый скат имеет одинаковую площадь и идентичный угол наклона, а стропила соединяются в одной точке, что создает дополнительную сложность при работе. Такая крыша устанавливается при выполнении некоторых условий: постройка имеет квадратную форму, а по центру устанавливается стена или несущая опора.

Вальмовая крыша. В ней присутствуют диагональные стропила, которые направляются к углам строения. Угол наклона вальмовой крыши – не более 40 градусов. Диагональные стропила лучше всего делать с усилением, так как именно на них приходится сильная нагрузка. Данный элемент возводят из цельного или клееного бруса. Для повышения надежности строения место соединения стропил подпирается деревянной стойкой. Длинные элементы, располагающиеся по диагонали в четырехскатной крыше, зачастую превышают 7 метров, поэтому для усиления конструкции обязательно используют вертикальные стойки.
Ломаная крыша. Данный тип часто выбирается для строительства мансардных крыш. Возведение стропил в данном случае происходит в три этапа. Сначала монтируется п-образная конструкция – опоры, которые будут держать стропильные ноги. Далее ставятся как минимум три прогона – по углам п-образного каркаса и по его центру. На третьем этапе монтируются стропильные ноги.

Сегодня набирает популярность метод строительства своими руками двускатной крыши с широким выносом. Разумеется, самостоятельно такую крышу можно построить, но обязательно необходимо изучить процесс подробно и подкрепить свои навыки практическими опытами – только потом приступать к серьезной постройке. Любая ошибка в конструкции может привести к печальному исходу – разрушению крыши, а также дорогостоящему ремонту и серьезным затратам времени.

Установка стропил в двускатной крыше

Теперь остановимся на самой распространенной крыше – двускатной, и обозначим основные нюансы ее возведения. Расчет параметров такой конструкции лучше всего доверить профессионалам, так как именно они помогут избежать неразумных трат, полностью избавиться от погрешностей и не сомневаться в надежности и долговечности вашего дома.

Об этапах строительства крыши можно говорить бесконечно, но мы с вами остановимся на ключевых моментах – базе, от которой отталкивается любой строитель.

При выборе угла наклона учитывайте следующие параметры:

— если вы выбираете угол наклона 5-15 градусов, то помните, что он подходит не для всех стройматериалов, поэтому следует в самом начале выбрать тип покрытия, и только потом рассчитывать стропильную систему;

— если угол наклона крыши поднимается до 45 градусов, то разумно следует предполагать, что увеличатся расходы и на материалы.

Снеговая и ветровая нагрузка рассчитывается по специальным формулам с учетом коэффициентов. Выяснение каждого значения формулы – отдельная задача профессионалов. Зная цифры и всю информацию об объекте, можно точно составлять план строительства дома – вы будете понимать, какая нагрузка будет приходиться на кровлю от снега и ветра, какое количество стропильных ног понадобится и прочие сведения.

Начинаем строительство:

Перед тем, как начать постройку дома, любой заказчик интересуется ценами на разные материалы, выбирая, из чего же он хочет построить свой дом. Он интересуется ценами на кладку газобетона, постройку деревянного и кирпичного дома.

Монтаж стропил – ключевая задача, он начинается с установки мауэрлата – он фиксируется при помощи анкерных болтов к стенам продольной формы:

— создайте шаблон для возведения стропильной системы. Берутся две доски, причем длина одной доски равняется общей длине стропил, и соедините между собой;

— конструкцию, по форме напоминающую ножницы, надо уложить в места, в которые будут закрепляться стропильные ноги, причем угол между балками фиксируется перекладиной, расположенной поперек;

— создайте второй шаблон из фанерной доски – он необходим для запилов на стропилах;

— возьмите фанерный шаблон, и вырежете на стропилах запилы под нужным углом наклона ската;

— конструкцию фермы поднимите на крышу и зафиксируйте к мауэрлату: поставьте крайние фермы, между их вершинами натяните веревку – она покажет место расположения конька, а также будет ориентиром для крепления других стропильных частей;

— монтируйте остальные части стропильных ферм с шагом не менее 0,6 метра;

— для надежности конструкции укрепите ее дополнительными конструкционными элементами.

— коньковый прогон поставьте на специальные опоры.

Еще один нюанс, который продумывается еще на этапе расчетов и создания проекта – это тип покрытия кровли. Для таких целей изучите достоинства и недостатки битумной черепицы и других материалов, оцените их вес, форму, а также плюсы и минусы использования в конкретном регионе.

Источник: https://stroimdomavspb.com/blog/article_post/pravilnaya-stropilnaya-sistema-zagorodnogo-doma

Устройство стропильной системы крыши

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см2.
Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.

Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Односкатная крыша

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия.

Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е.

части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

Каждый из элементов данной системы не должен иметь толщину менее 5 см.
Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
Стойки и подкосы располагают максимально симметрично.
Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.

Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
они могут монтироваться мастером с не очень большим опытом;
они закрепляются весьма быстро.

Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Материал подготовлен авторами проекта SRBU.RU

: Стропильная система крыши, что нужно знать для правильного конструирования

Источник: https://srbu.ru/krysha/152-stropilnaya-sistema-kryshi-ustrojstvo.html

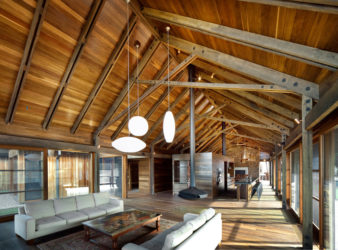

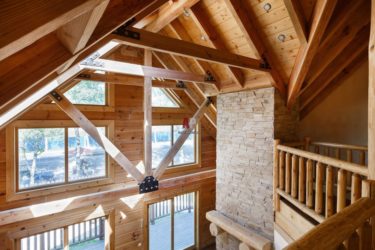

Стропильная система деревянного дома

Помимо хорошего фундамента, каждый дом нуждается в надёжной крыше, защищающей его от протечек дождевой влаги и других природных воздействий. Для того чтобы крыша служила долго и была надёжной, необходимо грамотное устройство стропильной системы.

Из чего состоит стропильная система?

Основа крыши деревянного дома включает в себя ряд элементов стропил, которые, взаимодействуя между собой, создают единую конструкцию.

Стропильная система включает в себя:

Мауэрлат – элемент, балансирующий нагрузку крыши, иными словами, он является своеобразным фундаментом крыши.

Стропильная нога – элемент, отвечающий за внешний вид крыши и правильную её форму, он является соединительным и позволяет придать жёсткости конструкции. Этого эффекта можно также добиться при помощи обвязочного пояса.

Прогон – служит для скрепления ног.

Затяжка – соединительный элемент, который также используется для стропильных ног.

Обрешётка – это площадь опоры кровельного покрытия, создаваемая набитыми поверх стропил, досками.

Подкосы, стойки – элементы, которые гарантирует стропилам устойчивость.

Конек – место соединения скатов крыши.

Кобылки – набиваются для наращивания длины стропильных ног.

Свес – элемент, который защищает от влаги.

Правильно собранная конструкция прослужит долго и надёжно защитит прочие элементы дома от влияния осадочной влаги.

Виды

Стропильные системы бывают двух видов – с висячими и наслонными несущими элементами. Тот или другой тип применяется в различных случаях – в зависимости от размера дома и других факторов.

Система с висячими стропилами. Висячие стропила подразумевают конструкцию треугольной формы, имеющую на стене две точки опоры. Ноги испытывают значительные нагрузки, во избежание нагрузок используются затяжки. Нижняя затяжка часто выступает в качестве балки перекрытия, а при строительстве мансарды может служить основой её пола.

Система с наслонными стропилами. От висячих, наслонные стропила отличаются тем, что имеют дополнительную точку опоры – среднюю, обычно для этого используется стойка, расположенная посредине. Подходит для строения больших домов, где пролёты превышают шесть метров. Так достигается большая надёжность и жёсткость конструкции.

Как правильно подобрать материал?

Самым распространённым материалом для устройства стропильных сооружений на сегодняшний день является древесина.

В процессе строительства деревянной конструкции необходимо придерживаться следующих правил:

Необходимо определиться с видом кровельного покрытия и основываясь на информации о весе будущей кровли, выбрать сечение бруса, который будет применяться при строительстве;
влаги в материале играет немаловажную роль, древесина естественной влажности, распущенная на пилораме, для стропил не подойдёт, потому что при высыхании она может деформироваться, специальным прибором – гигрометром можно определить степень влажности пиломатериала, по правилам, она не должна превышать пятнадцати процентов;
Стоит обращать внимание на наличие сучков и их количество на погонном метре бруса – чем больше сучков, тем более материал подвержен разрушениям;
Обработка материала крайне необходима, существуют антибактериальные и противопожарные смеси, которые наносятся с помощью кисточки на древесину;
Также стоит обратить внимание на свойства дерева разных пород – не все они хорошо подходят для изготовления такого важного элемента, как стропильная система, при выборе лучше прислушаться к мнению специалистов;
Не стоит думать об экономии, нужно приобретать только самые качественные материалы, независимо от их стоимости.

От правильного подбора материалов для проведения работ по установке стропил и других элементов системы зависит прочность и долговечность крыши и всего дома.

Монтаж

Благодаря широкому выбору материалов, процесс монтажа, всё меньше относят к трудоёмкой работе, и всё чаще выполняются дизайнерские конструкции разного уровня. Для долговечности строения, нужна качественная стропильная система брусового дома, качество которой напрямую зависит и от монтажа.

Основные этапы монтажа:

выравнивание выступающих частей;
установка стропильных ферм;
монтаж стоек;
установка кобылок;
работы по обрешётке или сплошному настилу, в зависимости от типа кровельного материала, который планируется применить для финишных работ.

После выполнения этих этапов можно приступать к кровельным работам.

Советы профессионалов

Стропильная система деревянного дома имеет ряд особенностей, на которые следует обращать внимание и при выборе материала, и при проведении строительных работ, и при составлении проекта – на всех стадиях сооружения. Высококвалифицированные специалисты, которые работают в этой сфере достаточное для приобретения ценного опыта количество времени, считают, что не следует экономить на качестве используемых материалов.

Это главное правило при строительстве дома, сооружении крыши или стропильной системы в частности. Нужно внимательно выбирать материал, учитывая опыт знакомых, отзывы о работе компании-застройщика.

Источник: http://sk-brusdom.com/static/stropilnaya_sistema_derevyannogo_doma/

Стропильные системы деревянных домов: какие нюансы нужно учитывать

Крыша дома должна совмещать в себе эстетичность и красоту, а также надежность конструкции. Под последним подразумевают, в частности, ее способность противостоять как внешним нагрузкам (тяжести снега и давлению ветра), так и внутренним нагрузкам – весу собственных элементов и кровли.

Для долговечности крыши очень важно, чтобы ее стропильная система была грамотно построена. К изготовлению и установке приступают после строительства несущих стен.

Во многих случаях для деревянных рубленых домов крыша принципиально отличается по конструкции от аналогичных для кирпичных, панельных деревянно-каркасных и других, даже в случае их полной идентичности по форме, виду и типу кровли. Эти различия связаны с необходимостью скомпенсировать усадочные явления.

Стропильная система деревянного дома должна представлять собой каркасную конструкцию, которая рассчитана и запроектирована с учетом возможных усадок по высоте стен.

«Скользящая» система крепления стропил ↑

Стандартное решение этой проблемы с усадкой – в устройстве «скользящей» стропильной системы с прогонами и коньковой балкой. В ней стропила скрепляют только в коньке, а по опорным стенам они скользят в «скользунах» (специальное устройство). В противном случае, то есть при жестком креплении к несущей стене, бревна стен на втором этаже и на фронтонах, по мере усадки, останутся без нагрузки и начнут «терять» вертикальность, а зазоры в пазах будут увеличиваться.

Благодаря прогонам и коньковой балке, удается равномерно передать вертикальную нагрузку от веса кровли, стропильной системы и обрешетки на фронтоны и каждую несущую стену сруба, поэтому венцы гарантированно плотно примыкают друг к другу.

Крайняя стропильная пара может быть установлена на некотором расстоянии от фронтона, а за счет выступа коньковой балки можно удлинить выпуск кровли. Таким образом дом окажется дополнительно защищен от атмосферных осадков.

Все это касается деревянных домов, которые изготовлены из лафета или строганого бревна, бруса, оцилиндрованного бревна, если стены на втором этаже рубленные.

«Жесткая» фиксация ↑

Если мансардный этаж имеет каркасную (безусадочную) конструкцию, применяют «жесткую» систему с затяжками (ригелями) и подкосами.

Выбор вида конструкции стропил («висячая» или «наслонная») зависит от конкретных обстоятельств. Деревянные элементы в этих случаях крепят либо, используя классические плотницкие приемы, либо при помощи перфорированных крепежных деталей из металла – гвоздевых пластин.

Усиление стропильной конструкции деревянного дома ↑

Среди важнейших факторов, которые определяют конструкцию, стоит отметить размеры пролетов, крутизну крыши (угол наклона), планировку мансардного этажа, а также тип покрытия для кровли.

Оптимальным решением, конечно, является использование стропильных ферм, чьи типовые варианты соответствуют самым жестким требованиям по нагрузкам. В основе строительной фермы лежат несколько треугольников, а, как известно, треугольник – самая жесткая и прочная геометрическая фигура. Но, если учесть, что мансарда чаще всего – жилая, то понятно, почему на практике вариант ферм, как таковой, используется редко.

Для обеспечения необходимой прочности и сохранения полезного объема мансарды обычно прибегают к увеличению сечения стропил и сокращению их шага. Эти параметры определяются либо эмпирическим, либо расчетным путем. При этом учитывают нагрузку от веса кровельного материала и обрешетки, а также ветровую и снеговую. К примеру, в Северо-Западном регионе суммарная ветровая и снеговая нагрузка колеблется в интервале 160-180 кг/м2, а натуральная черепица (одна из тяжелых) весит порядка 40 кг/м2.

Для всех подобных случаев необходима установка усиленного варианта. Надо сказать, что это не так уж сильно отражается на смете, зато долговечность и красивый внешний вид дому будет обеспечен. Еще один немаловажный факт: от несколько большой нагрузки тяжелой кровли на стены, в рубленых домах бревна плотнее прилегают друг к другу.

В деревянных домах кроме обеспечения прочностных характеристик необходимо провести также их антисептическую и противопожарную пропитку. Это повысит предел огнестойкости конструкции и ее биологическую защиту (ее не будут точить насекомые, не покроет плесень и т. д.). Срок службы используемого материала напрямую зависит от качества пропитки.

Только комплексные работы (правильный математический расчет, конструкторские чертежи и другое) позволяют построить для дома прочную и надежную крышу любой сложности.

Источник: http://stylekrov.ru/stropilnye-sistemy-derevyannyx-domov.html
