Пароизоляция без контробрешетки

Для чего нужна контробрешетка и гидробарьер

 В недалеком прошлом мало кто из строителей знал, что такое контробрешетка и зачем она. Мансардное строительство многое изменило в положении дел. Использование чердаков в жилых зданиях в качестве комфортного жилья, дало импульс новым технологиям утепления крыш, создания обитателям достойных условий жизни.

Ответ на поставленный вопрос предельно ясен. Да, нужна. Как дополнение к существующей традиционной обрешетке. Обычная обрешетка служит местом локации финального покрытия кровли. Лет тридцать назад,  по существовавшим тогда СНиПам,  таким материалом рассматривался только шифер. Ему не было конкурентов. В целях экономии директивные строительные циркуляры требовали на каждый большой стандартный лист три обрешеточные доски. Не было сплошной обрешетки. И нормально жили, не замерзали. Чердаки мало кто утеплял.

Внимание! С того времени все кардинально изменилось. При сооружении кровель стали использовать сплошную обрешетку, утеплитель, паро- и гидроизоляции. Появилось новое направление в домостроение. Оно и выявило, что для нормального положение дел при сооружении теплых крыш, использовать контробрешетку —.обязательное условие. Сегодня она нужна.

Для  чего

При помощи контробрешетки решаются сложные задачи вентиляции кровельной системы и в целом мансардного помещения. Контробрешетка создает пространство для свободного или принудительного воздухообмена. Основная функция важного кровельного элемента.

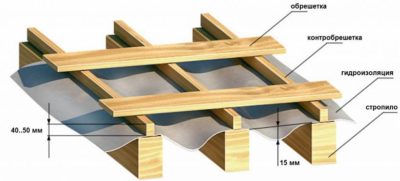

Контробрешетка -важный узел утепленной кровли

Функции контробрешетки под профнастил, металлочерепицу

С точки зрения опытного строителя вопрос некорректный. Просто так, без строительства мансарды, она не нужна. Ее необходимость наступает лишь при устройстве теплых крыш. Жилые здания с обычными чердаками обойдутся без нее. Может быть, очень богатый человек из-за своей прихоти захочет создать тепличные условия для отжившего свой век дивана, помещенного на чердак. Но это его личное дело.

При устройстве мансардных помещений без контробрешетки не обойтись. Это важный узел в кровельной системе. Конечно, на худой конец, можно прожить свою жизнь в мансарде и без дополнительной деревянной конструкции. Суть в том, какой комфортной и длинной будет она. Если мансарда построена в субтропическом регионе, то долго. В северных регионах коротко.

Контробрешетка под черепицу

 Технология изготовления, функциональность контробрешетки такая, как и под профнастил. Чем отличается металлочерепица от профнастила. Один и тот же материал, только с разными геометрическими декоративными рисунками. На технологическую  линию формирования листа установили другую матрицу. И все.

Требует «пирог»

В зависимости от конфигурации, других нюансов кровли, устраивают кровельный теплый пирог, если дом с мансардой. Структуру утепляющего слоя составляют:

1. Зашивка чердачного пространства по стропилам дешевым материалом. В практике по черновой обшивке со стороны чердака пускают сухую штукатурку. На ней лучше формировать внутреннюю эстетику: клеить обои, красить, создавать комбинированный интерьер.
2. Интегрируют в утеплительный слой пароизоляцию, рациональных качеств утеплитель, гидроизоляцию. А чтобы кровля хорошо вентилировалась, при помощи контробрешетки создают свободное пространство.
3. Как это делается. На стропильные ноги набивают контрбруски необходимых метрических размеров. К ним поперечные бруски сечением 50х50 мм.  При помощи строительного сшивателя крепят изоляционную пленку, защелкивая снизу при помощи степлеровских  скобок.
4. Сверху при помощи специальных саморезов осуществляют крепеж элементов металлической кровли. Межу утеплительным пирогом и финишным покрытием образуется пазуха, благодаря которой происходит выход использованного влажного воздуха через вентиляционную система вильчика.

  Стоит обратить внимание !  Работы необходимо производить качественно. Излишняя влага — злейший враг всего, что изготовлено из дерева. Поселение грибковых колоний, казалось бы, на вполне защищенных локациях, со временем могут «приютить» плесень. От невнимательности, спешке мастеров. Поэтому процесс изготовления теплой кровли над мансардой не стоит выполнять «своими руками» дилетантам в строительном деле, а профи.



Контробрешетка и гидробарьер

Мы установили, что  контробрешетка используется для удаления паров, лучшей вентиляции. Последним элементом теплого слоя кровли является специальная пленка, имеющая микроскопические отверстия. Они служат для отвода паров в зону самовентиляции. Многие называют ее «гидробарьером».  Это синтетическая пленка и можно называть так, как кто захочет. Расстилается по стропилам горизонтально. То есть защемление происходит между контрбрусками дополнительной обрешетки и стропилами.  Необходимо пленку фиксировать так, чтобы ее провисание между пролетами составляло не больше 20 мм.

Функция гидробарьера

Основное предназначение гидроизоляционной пленки заключается в защите всей структуры утеплительного слоя от пагубного воздействия атмосферных осадков, конденсата, микровлаги, которая содержится в воздухе.

В качестве гибробарьера используют не только специальную пленку, но и следующие материалы:

• рубероид;
• иные синтетические изделия.

При укладке необходимо помнить о мерах безопасности. Не следует отступаться, поскольку легко получить травму, что крайне нежелательно.

Технологически правильное устройство гидробарьера обещает комфортное проживание людей в мансардном помещении в любых климатических зонах страны. Рекомендуется использовать только сертифицированные материалы, обладающими прекрасными эксплуатационными характеристиками.

Отличие контробрешетки от обрешетки

В контексте тематического подзаголовка, рассмотрим, зачем нужна обрешетка. В классическом понимании представляет собой частое соединение стропил по горизонтали досками необходимой толщины. Связывает в одно целое всю крышу, делая поочной и устойчивой к ветрам, снегопадам. Одновременно создает эффективную площадь, поверх которой укладывают кровлю. Делают с различным шагом. Под шифер требуется три перекладины стандартной ширины. Под крашенный камыш — другие расстояния. И так далее.

Отдельный вид покрытия требует своей обрешетки, но главным в ее сооружении является дешевизна. Экономия материалов и средств для строителей — что балтийский репер для геодезистов. Обрешетка в строительстве является площадкой, выполняющей иные специфические, важные функции.

Контробрешетка

Это европейский хай-тек. На Западе редко встретишь жилую постройку с чердаком. Все занято под жилье.

Увидеть технологические отличия трудно, поскольку строение с теплой крышей имеет контробрешетку, а обрешетку в классическом ее исполнении нет. Такая отсутствует вообще. Так что сравнивать. Контробрешетка — есть немного модернизированный продукт классической обрешетки.

И все же отличия имеются. Шаг поперечных перекладин более длинный. Отимальное расстояние 40 см. Используются обработанные бруски стандартного сечения. Параметры могут изменяться от веса кровли. Для крыши, покрытой натуральной черепицей, потребуется усиленная контробрешетка.

В каком случае, можно отказать от контробрешетки

Интересный вопрос. Есть один универсальный комплексный  ответ:

1. Когда застройщик на жилом, офисном объекте не планирует создавать утепленную крышу. Строит его с чердаком. Где зимой гуляют сквозняки, через вильчик во время пурги задувает снег. На чердаке своя сильная натуральная вентиляция воздуха. Для чердачного строения подойдет обрешетка с шагом в 1, 5, 10 см.
2. В противном случае необходима контробрешетка. Без нее невозможно накрыть здание шифером, профилем, металлочерепицей строение. За воздух лист не зацепишь.

Заключение

Контробрешетка в кластере частного домостроения лишь — атом. Это не лавная деталь жилого сооружения. Но важная. Для инновационных подходов при создании комфортного проживания под «крышей дома своего».

Источник: http://myprofnastil.ru/blog/2016/08/25/funkcii-kontrobreshetki-i-ee-montazh-chast-1-vazhnyj-uzel-uteplennoj-krovli/

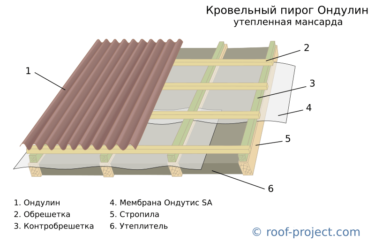

Утепление мансарды изнутри если крыша уже покрыта

Ситуация, когда мансарду обустраивают, переделывая холодный чердак — не редкость. Если при этом заново кроют крышу, то проблем с утеплением не возникает. Структуру кровельного пирога делают как положено — с гидроизоляционной мембраной и вентилируемым подкровельным зазором для выветривания из утеплителя влаги.

При реконструкции крыши без замены кровли, часто возникает ситуация, что ее устройство не позволяет провести утепление по стандартной технологии. То есть нельзя сразу взять и заложить между стропильных ног теплоизоляционные маты. Это бывает в следующих случаях:

• Отсутствует гидроизоляционная мембрана — листовая кровля просто уложена на обрешетке. При такой структуре утеплитель не будет защищен от возможных протечек и конденсата на внутренней поверхности кровельного покрытия (особенно критично для металлической кровли). Но и напрямую закрепить изнутри к обрешетке гидроизоляционную мембрану нельзя — нужна контробрешетка для создания вентилируемого зазора.
• На стропилах или обрешетке уложена пароизоляционная пленка и нет контробрешетки для вентилируемого зазора. Этот вариант, хотя и имеет дополнительный слой, фактически не отличается от предыдущего. Здесь есть только одно отличие — помимо контробрешетки для укладки мембраны, надо вдоль конька сделать в пароизоляционной пленке прорезь, чтобы было куда выветривать влагу из утеплителя.

Паронепроницаемую пленку можно укладывать между кровлей и утеплителем. Более того, компания Гекса (производитель пленок Изоспан) считает именно пароизоляцию оптимальным выбором для защиты утеплителя от конденсата на металлической кровле. Но в этом случае структура пирога имеет две контробрешетки — первая для вентиляции кровли, вторая — для вентиляции утеплителя.

Оба варианта «неправильного» кровельного пирога можно исправить без демонтажа кровли.

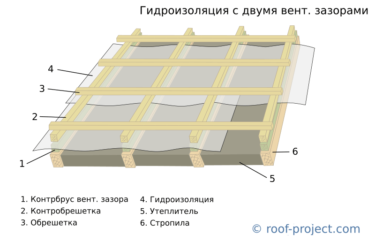

Утепление крыши, у которой нет контробрешетки и гидроизоляции

Чтобы закрепить гидроизоляционную мембрану изнутри (со стороны чердака), нужны два бруска с каждой стороны стропильной ноги и один посредине между стропил.

Первую пару брусков крепят к стропилам впритык к кровельному покрытию, центральный брусок крепят параллельно им к обрешетке — они отвечают за создание вентиляционного зазора между мембраной и кровлей. Нужно обеспечить поступление воздуха в это пространство через карнизный свес.

Толщина бруска может быть 3-5 см и должна быть достаточной, чтобы «держать» крепеж — это просто дистанционные планки. А ширину бруска выбирают исходя из требований к величине воздушного зазора, поэтому этот размер не должен быть меньше чем 4 см.

После монтажа дистанционных планок между стропилами укладывают гидроизоляционную мембрану. В стандартной ситуации ее настилают поверх стропил снизу вверх горизонтальными полосами с перехлестом стыков, здесь укладку проводят «вертикально» — одна полоса между каждой парой стропил.

Ширина полосы должна быть больше шага стропил с «запасом» в 5-10 см по обе стороны и она должна слегка посредине провисать (но не более чем на 2 см).

Монтаж гидроизоляции проводят в два этапа. Вначале мембрану предварительно крепят к стропилам степлером. Затем ее окончательно фиксируют еще одной парой брусков, прибивая их к стропильным ногам ниже дистанционной планки.

После этого между стропил укладывают теплоизоляцию. Если ее необходимо уложить в два слоя, то к стропильным ногам монтируют внутреннюю контробрешетку.

Затем идет укладка пароизоляции и монтаж обрешетки под отделку мансарды.

Утепление крыши, у которой нет контробрешетки, но есть пароизоляция

Отличие этого варианта устройства кровельного пирога в том, что при протечке крыши вода не попадет на утеплитель. Кроме того, если у пароизоляции есть антиконденсатная поверхность, то она будет «связывать» часть конденсата, который образовывается при охлаждении атмосферного воздуха.

Но и этот конденсат так же, как и избыточную влагу в утеплителе, надо выветривать из подкровельного пространства. А для этого нужна конробрешетка с вертикальным расположением вентиляционного зазора.

В этом случае гидроизоляционную мембрану можно крепить чуть проще, чем в предыдущем случае:

1. Между каждой парой стропил, параллельно им, набивают три-четыре рейки (зависит от расстояния между стропильных ног). Толщину рейки выбирают равной размеру воздушного зазора (обычно 4-5 см).
2. Укладывают между стропильных ног гидроизоляционную мембрану. Ее можно укладывать как одной полосой по вертикали, так и кусками полотнищ по горизонтали с нахлестом верхнего полотна над нижним на 15-20 см (монтаж надо вести сверху вниз).
3. Гидроизоляционную мембрану крепят степлером к каждой рейке и по стропильным ногам.

Укладка теплоизоляционного материала и пароизоляции проходит по стандартной технологии.

Утепление П-образного контура мансарды

Если крыша высокая, а площадь дома большая, то мансарду можно обустроить без наклонных стен — с выделением П-образного контура, теплоизоляция которого не будет соприкасаться с кровлей.

В этом случае за контуром мансарды будет обычный холодный чердак со своей вентиляцией через карнизные и коньковые продухи.
По сути это технология утепления каркасного дома, но внутри чердака.

Утепление потолка мансарды:

1. К верхним затяжкам, которые выполняют роль балок потолочного перекрытия, подшивают доски или рейки чернового потолка.
2. Крепят со стороны помещения пароизоляцию. Полосы укладывают внахлест и проклеивают все стыки.
3. Со стороны «чердака» мансарды между балками затяжки укладывают утеплитель (при необходимости в два слоя).
4. Поверх утеплителя расстилают гидроизоляционную мембрану. Она обязательна, если ее нет в составе кровельного пирога. Если гидроизоляция у кровли есть, но маты минеральной ваты не кашированы, то можно на них уложить обычную стеклоткань в качестве ветрозащиты.
5. С внутренней стороны поверх пароизоляции крепят контробрешетку. Она нужна, чтобы был воздушный зазор, необходимый для функционирования пароизоляции с антиконденсатной или отражающей поверхностью.

Утепление стен мансарды:

1. С внешней стороны стоек крепят гидроизоляционную ветрозащитную мембрану.
2. В том случае если контур мансарды со стороны крыши обшивают фанерой или OSB, поверх гидроизоляции к стойкам прибивают бруски контробрешетки.
3. Между стойками укладывают теплоизоляцию.
4. С внутренней стороны стоек сплошным слоем укладывают пароизоляцию. Проклеивают лентой примыкания с пароизоляцией потолка и пола.
5. Монтируют обрешетку для внутренней обшивки.

Если ни один из вариантов не устраивает, то кровлю можно демонтировать, а гидроизоляцию и утепление провести по стандартной технологии.

Источник: http://roof-project.com/uteplenie/utp-mansardy-iznutri.html

Контробрешетка под металлочерепицу, нужна ли она, а также как правильно сделать

Устройство кровли из металлочерепицы — ответственный этап, завершающий основные работы по строительству дома. Его важно выполнить максимально аккуратно и в соответствии с рекомендациями специалистов. Особое значение имеет правильная установка контробрешётки, поскольку она определяет условия долговременной эксплуатации строения.

Назначение контробрешётки

Монтаж кровельной системы производится по слоям, каждый из которых имеет своё предназначение. Таким образом формируется устройство, называемое кровельным пирогом. Его назначение состоит в выполнении нескольких специфических функций:

1. Защита дома от воздействия внешних факторов, таких как дождь, снег, град и ветер.
2. Утепление здания для предотвращения потерь тепла. Считается, что при холодной кровле потери могут составлять 25–30%. А поскольку речь идёт об объекте длительного пользования, понесённые на утепление кровли затраты быстро окупаются при наличии тёплой крыши.
3. Поддержание температурно-влажностного режима в доме за счёт использования односторонних мембранных материалов.
4. Изоляция стропильной системы от проникновения в неё влаги из наружного пространства. Она является самым опасным фактором для деревянных конструкций.

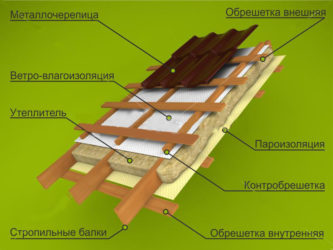

   Кровельный пирог состоит из нескольких слоёв, устройство каждого из которых при строительстве тёплой крыши является обязательным

Вентиляционный канал в кровельном пироге предназначается для удаления влаги, образующейся на внутренней поверхности металлочерепицы. Для этого на боковые торцы стропильных ног устанавливается контробрешётка. Но сначала на них натягивается мембрана, обладающая свойствами пропускать влагу в одну сторону.

Этому способствуют микроскопические отверстия по всей поверхности плёнки, которую нужно устанавливать без натяжения, чтобы эти отверстия не деформировались. Отдельные полосы по длине укладываются с нахлёстом 7–10 сантиметров, а места стыков проклеиваются скотчем.

Первоначально плёнку можно закрепить степлером, а по окончании её укладки на рёбра стропильных ног набиваются бруски размерами 25х50 или 40х50 миллиметров, которые и называются контробрешёткой.

Зачем нужна мембрана

Мембранные плёнки давно и в массовом порядке используются за границей. Однако многие отечественные застройщики не по достоинству оценивают этот материал и, стараясь экономить на стройматериалах, применяют обычный сплошной полиэтилен. Возможно, имеет место недостаток информации, что свидетельствует о низкой культуре проектирования и монтажа.

По большому счету мембраной называется любая прослойка между несколькими объёмами ограниченного пространства. Но в нашем случае мы имеем дело с селективно-пропускными перегородками, избирательно пропускающими влагу в виде паров. Сложилась практика называть такие перегородки мембранами, а сплошную плёнку из полиэтилена пароизоляцией или гидроизоляцией.

Мембранная плёнка пропускает влагу только в одном направлении

Если финишным покрытием кровли выбрана металлочерепица, для контробрешётки желательно использовать брусок 50х50 миллиметров. Это обусловлено тем, что этот лист профилирован по вертикали, а следовательно, пространство под ним имеет переменное сечение.

Что такое металлочерепица

Кровельная металлочерепица формируется из оцинкованного стального, алюминиевого или медного листа. Профиль, имитирующий натуральное керамическое покрытие, выполняется штамповкой на специальном оборудовании. Разнообразные цветовые решения получаются с помощью нанесения надёжных защитных лакокрасочных или пластиковых покрытий.

Лист металлочерепицы с обеих сторон оцинковывается, а затем обрабатывается декоративными защитными покрытиями

Основой для изготовления недорогой металлочерепицы служит стальной оцинкованный лист толщиной 0,4–0,5 мм. Его прочностные характеристики определяются сложной формой профиля, а долговечность — качеством защитного покрытия. Гарантийный срок эксплуатации устанавливается производителями в 10 лет, а фактический срок службы покрытия достигает 50 лет при соблюдении рекомендаций по технологии установки.

Фотогалерея: как установить контрообрешётку

Если использовать контробрешётку, вентиляция в подкровельном пространстве будет достаточной Кровельный пирог надежно защищает дом от потерь тепла Бруски контробрешётки набиваются вдоль стропильных лаг и фиксируют листы гидроизоляции

Поверх контробрешётки устанавливается основная опорная обрешётка, которую можно сделать из доски толщиной 25 миллиметров. Шаг такой обрешётки зависит от угла наклона ската кровли. Для углов до 15 градусов выполняется сплошная обрешётка, которая допускает зазоры между досками до 50 миллиметров. Для более крутых скатов обрешётку делают разреженной с шагом, рекомендованным производителем кровельного покрытия.

Таким образом, влага из кровельного пирога через мембрану выводится в образованное контробрешёткой пространство и через холодный треугольник удаляется из подкровельного пространства. На крышах сложной конфигурации желательно применение кровельных вентиляторов.

Насколько необходима контробрешётка для металлочерепицы

Исключение контробрешётки из кровельного пирога возможно только если нет планов в будущем использовать на чердаке мансардное помещение. Во всех других случаях необходимо устроить эффективную вентиляцию подкровельного пространства. Нужно отметить, что контробрешётка полезна в любом случае, поскольку с её помощью можно исправить ошибки, допущенные при устройстве стропильной системы и ведущие к неровностям при монтаже финишного покрытия.

Фотогалерея: обеспечение вентиляции с использованием контробрешётки

Вентканал над контробрешёткой обеспечивает длительный срок эксплуатации кровли Схема вентиляции в доме с мансардой предполагает установку контробрешётки Кровля без контробрешётки выйдет из строя значительно быстрее Для увеличения эффективности вентиляции можно использовать софиты и аэраторы

При устройстве контробрешётки создаются условия для дополнительной теплоизоляции и улучшается поглощение шума от дождя и града. Экономия на этом элементе кровли может привести к:

1. Повышению влажности в подкровельном пространстве со вполне предсказуемыми результатами.

   При недостаточной вентиляции элементы кровельной системы быстро покроются влагой и плесенью и сгниют

2. Образованию наледи на финишном покрытии крыши, ускоряющей износ кровли.

   Повышенная влажность в подкровельном пространстве может приводить к обледенению металлочерепицы и её быстрому износу

3. Усиленному образованию сосулек на скате крыши, являющихся опасным фактором для проживающих в доме.

   Выход излишков влаги из-под кровли чреват образованием сосулек, которые представляют серьёзную опасность для проживающих в доме

Из сказанного можно сделать вывод, что изготовление контробрешётки на кровлях с металлочерепицей обязательно.

Монтаж контробрешётки под металлочерепицу

Выше упоминалось об одной из функций контробрешётки — выравнивании кровли. Размер сечения брусков для этого элемента на двускатных крышах составляет 25х50 мм, на многоскатных сложных конструкциях — 40–50х50 мм.

На практике пользуются следующей технологией устройства контробрешетки:

1. Устанавливается мембранная плёнка с креплением степлером к стропильным ногам.
2. На крайних стропилах устанавливаются бруски контробрешётки толщиной 25х50 миллиметров.
3. Натягивается шнур, после чего подбираются бруски нужной толщины с выравниванием по нему. Таким образом, толщина деталей контробрешётки может изменяться по ходу монтажа.

   Если бруски контробрёштки будут выровнены по высоте, то основная обрешётка, а вслед за ней и кровельное покрытие, будет лежать идеально ровно

4. Длина брусков контробрешётки опосредованно зависит от угла наклонов скатов кровли. Если делается сплошная обрешётка, то бруски вдоль стропил набиваются с зазором 2–3 сантиметра. Сплошное, без разрывов, устройство контробрешётки нежелательно, лучше иметь сообщение между отдельными секциями вентилируемого пространства. Основная обрешётка должна крепиться к каждому бруску минимум двумя гвоздями.

   Крепление обрешётки к каждому бруску выполняют в двух точках

Дополнительные рекомендации по устройству контробрешётки под металлочерепицу

Если стропильная система кровли изготовлена качественно, то установка этого элемента не представляет никаких трудностей. Выше был описан способ монтажа брусков контробрешётки, и добавить можно только описание способа регулировки её уровня относительно натянутых шнуров.

Для этого не обязательно выстругивать брусок до нужной толщины в каждой точке. Можно воспользоваться подкладками под них из тонкой ДВП, фанеры и других листовых материалов нужного размера. В этом случае не образуются уступы между брусками, а основная обрешётка ляжет идеально ровно.

Следует отметить, что бруски контробрешётки и доска основной обрешётки будут находиться в постоянном контакте с влагой, поэтому антисептическая обработка этих элементов конструкции должно производиться особенно тщательно.

Крепление брусков контробрешётки должно быть максимально надёжным, поскольку большие ветровые нагрузки передаются на стропильную систему именно через эти детали. При сильном ветре определённого направления отрывающие усилия на финишное покрытие кровли могут достигать 630 кг на квадратный метр кровли. Здесь желательно использовать самонарезающие винты длиной не менее 100 миллиметров с антикоррозионным покрытием. Шаг их установки должен составлять 10–15 сантиметров.

В современных конструкциях кровель нет мелочей или лишних операций. Каждый шаг важен и является неотъемлемой и обоснованной частью технологии, выполнять которую нужно тщательно и аккуратно.

Правильное устройство стропильной системы и кровельного пирога обеспечивает долговечность кровли и комфортность проживания в доме. Ошибки при монтаже могут привести к значительным финансовым потерям на переделку крыши. Важное значение имеет устройство контробрешётки для формирования вентиляционного пространства. Технологически работа довольно проста и может быть выполнена самостоятельно. Успехов вам!

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/kontrobreshetka-pod-metallocherepitsu-razmeryi.html

Необходима ли контробрешетка под металлочерепицу

Каждое устройство крыши состоит из большого количества элементов, которые занимаются выполнением своих функций при устройстве надежной защиты пространства внутри дома от различного воздействия внешних факторов. Помимо того, элементы способны обеспечить комфортное проживание обитателей.

Устройство контробрешетки под металлочерепицу обеспечит вентиляцию крыши и позволит создать дополнительную тепло- и шумоизоляцию.

Контробрешетка под металлочерепицу в составе кровельного пирога и стропильной системы играет далеко не самую последнюю роль.

В данном материале будет детально описано предназначение этого элемента, а также будет произведена установка контрреек.

Основные функции контробрешетки

Ни в коем случае не нужно путать понятия обрешетки и контробрешетки.

Обрешетка может быть выполнена из брусков или досок и быть как сплошной, для рулонной кровли, так и с определенным шагом.

Связано это с тем, что они имеют разный вид и функции, а также разную последовательность выполнения процесса установки. Если обрешетка, разреженная или сплошная, необходима как основание для покрытия кровли, контробрешетка должна быть выполнена для того, чтобы создать вентиляционное пространство между гидроизоляцией и кровельным покрытием.

Обрешетка может быть выполнена из брусков или досок и быть как сплошной, для рулонной кровли, так и с определенным шагом. Все будет зависеть от кровельного покрытия.

1.  Контробрешетка представляет собой в основном бруски, которые имеют сечение 25х30 мм..
2.  Шаг контробрешетки будет совпадать с шагом стропил, потому как они набиваются на них именно поверх уложенной гидро- и пароизоляции.
3.  На крышах, которые имеют большой размер, бруски для контробрешетки могут быть выбраны с большим сечением. Эти бруски будут препятствовать плотному прилеганию материала для кровли к гидроизоляции, чем поспособствуют лучшему уровню вентиляции кровли и отвода влаги, которая образуется на утепленных кровлях, при этом они одновременно исполняют роль прижимного элемента, который необходим для гидро- и пароизоляции.
4.  По контробрешетке устраивается обрешетка, которая будет отвечать выбранному кровельному покрытию.

Нужна ли контробрешетка для металлочерепицы в собственном доме

С помощью контрреек можно выровнять горизонтальную плоскость ската, если в процессе установки стропил были допущены просчеты.

На вопрос о том, нужна контробрешетка или нет, можно с уверенностью ответить, что нужна, несмотря на то что выполняется она далеко не всегда. На простых неутепленных конструкциях крыши, где в чердачном пространстве не планируется устраивать отапливаемое жилое помещение, контробрешетку чаще всего не делают.

Однако никто не может говорить с определенной точностью, что хозяину через некоторое время не придет в голову идея о том, чтобы все-таки сделать жилую комнату из чердака. Даже на холодных конструкциях крыши контррейки и наличие гидро-, пароизоляции принесут только пользу.

Помимо вентиляции пространства под кровлей, будет создана дополнительная тепло- и шумоизоляция. Вентилируемое пространство под кровлей будет способствовать длительному сроку эксплуатации всей кровли без необходимости в проведении каких-либо ремонтных работ.

Контробрешетка может дать возможность выравнять горизонтальную плоскость ската в случае, если были допущены просчеты в процессе установки стропил. Все вышесказанное способно достаточно убедить в том, что ставить контробрешетку есть смысл.

Далее следует рассмотреть устройство основания для материала кровли.

Сечение брусков для контробрешетки необходимо выбирать в зависимости от уклона крыши и используемого покрытия кровли.

1.  Материал, которым планируется производить кровлю, укладывается на обрешетку, которая должна быть выполнена из древесины хвойных пород. Влажность дерева при этом должна быть порядка 20%.
2.  Доски либо бруски, которые используются для устройства контробрешетки и обрешетки, не должны иметь синевы, сучков, должны быть ровными полностью по всей длине.
3.  Сечение брусков для контробрешетки необходимо выбирать в зависимости от уклона крыши и покрытия кровли, которое используется.
4.  Для крыш, которые имеют уклон менее 30 градусов, сечение брусков должно быть большим, потому как вес материала для кровли на крышах, которые имеют малый уклон, даст большую нагрузку почти на всю площадь ската конструкции крыши.
5.  В случае больших наклонов нагрузки от веса материала для кровли будут принимать на себя нижние части скатов кровли. Следовательно, при использовании керамической черепицы, которая имеет значительный вес, толщина контробрешетки будет иметь разное значение.
6.  Внизу сечение реек должно быть большим, в то время как средние бруски могут быть меньше, а вверху, где нагрузки, связанные с весом черепицы, минимальны, есть смысл набивать самые тонкие контррейки.

Правильное устройство основания под контробрешетку

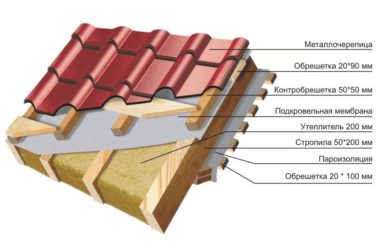

Схема кровельного пирога металлочерепичной кровли.

Пирог кровли является достаточно сложной системой, которая состоит из большого количества элементов. Особенно важным это может быть в процессе укладки кровельной металлической черепицы, которая предъявляет особенно высокие требования к качеству работ. В подобном случае может понадобиться утеплитель в виде минеральной ваты, обязательно наличие промежуточной обрешетки, мембраны для гидроизоляции, контробрешетки и обрешетки, на которую и будет настилаться металлочерепица.

Подобный правильный пирог кровли из обрешетки и пленки будет выступать основой, которая способна обеспечить качество, долговечность и надежность всей конструкции крыши, хорошую защиту от влажности, непогоды, снега и так далее.

Какой гидробарьер может подойти

Любой кровельный пирог обязательно включает в себя гидроизоляционный слой, который будет защищать конструкцию крыши от попадания влаги. Основная задача такой мембраны — сберечь подкровельное пространство и утеплитель от атмосферной влаги. В подобном случае материалы, которые следует укладывать при строительстве крыши, смогут быть предохранены от намокания, плесени, постепенного разрушения под воздействием воды.

Подобный слой будет работать вместе с воздушной прослойкой, что может позволить быстро и эффективно отводить влагу.

Гидробарьер чаще всего укладывается прямо на стропильную конструкцию, однако при укладке металлический черепицы порядок должен быть немного изменен.

Прежде всего между стропильными ногами следует настилать выбранный утеплитель (чаще всего это минеральная вата), после этого нужно сделать промежуточную обрешетку, которая позволит обеспечить зазор небольших размеров между материалами. Только после этого происходит процесс закрепления гидроизоляции.

В подобном случае минеральная вата будет способна хорошо проветриваться, а сама мембрана сможет работать более эффективно.

Укладку гидрозащиты необходимо осуществлять следующим образом:

Пленка не должна крепиться гвоздями без применения контрреек и монтироваться с натягом, лучше всего обеспечить небольшой провис пленки.

1.  Пленку нужно раскатать про кровле, от карниза к коньку, при этом натягивая ее.
2.  Каждый из листов настилается с нахлестом в 150 миллиметров для того, чтобы избежать возможного затекания влаги. Первым необходимо укладывать нижний лист, после этого — полосы, находящиеся ближе всего к коньку, чтобы нахлест смотрел вниз.
3.  Гидроизоляцую надо крепить к стропильным ногам при помощи использования строительного степлера.
4.  В процессе укладки важно следить, чтобы не натягивалась мембрана. Лучше всего будет оставить небольшие провисы (но ни в коем случае не складки).
5. После выполнения данных действий можно будет укладывать контробрешетку крыши из металлочерепицы.

Последовательность устройства контробрешетки в собственном доме

После того как будут успешно установлены стропильные ноги, на них следует укладывать гидро- и пароизоляцию.

Для временного закрепления изоляционных материалов следует использовать строительный степлер, который дает возможность достаточно быстро и легко прикреплять рулонные материалы к стропилам.

Изоляцию для металлочерепицы следует укладывать снизу вверх поперек ската кровли, при этом нахлест должен быть как минимум 10 сантиметров. Далее необходимо будет производить монтаж контробрешетки. Бруски для данной конструкции необходимо делать размером около 1,5 м и сечением 30х50 мм (50х50 мм следует использовать на крышах, которые имеют сложную конструкцию и большую длину стропильных ног).

В месте, котором располагается ендова кровли из металлочерепицы, контррейки обязательно должны отступать от внутреннего угла на 8-10 см в обе стороны. Они должны быть прибиты к продольным доскам, которые образуют угол ендовы.

Полученное свободное пространство поможет не задерживать строительный мусор, который образуется в процессе проведения кровельных работ, и будет способствовать отведению воды без препятствий. Бруски следует прибивать к стропилам через каждые 30 см с помощью оцинкованных гвоздей.

Контробрешетка для крыши из металлочерепицы

Подобная конструкция крыши достаточно просто и быстро монтируется.

Для металлочерепицы следует использовать бруски, которые имеют длину от 1350 до 1370 миллиметров и стандартное сечение 30х50 миллиметров. Крепление нужно выполнять с помощью оцинкованных гвоздей с шагом 300 миллиметров.

В процессе устройства контробрешетки для крыши из металлочерепицы понадобится соединять методом запила верхние концы брусков с противоположных скатов. В итоге должно получиться прочное соединение. Впоследствии это может дать возможность провести более точные расчеты обрешетки под данный кровельный материал и выполнить устройство правильного конька.

Помимо того что контробрешеточную конструкцию для металлочерепицы применяют на крышах, ее используют и на вертикальных поверхностях в то время, как производится процесс внешнего утепления стен. При этом будет создано воздушное пространство между утеплителем и облицовочным материалом.

Конденсат не будет попадать на внутреннюю сторону облицовки на поверхность утепляющего материала. В случае если дом планируется обшивать деревянными панелями, это придется сделать для того, чтобы сохранить обшивку дома невредимой на длительный срок.

Подобный кровельный пирог даст возможность решить такие задачи, как:

•  более надежное крепление мембраны на крыше из металлочерепицы;
•  обустройство надежного каркаса для обрешетки;
•  получение воздушного зазора для правильной вентиляции.

Источник: https://1metallocherepica.ru/ustrojstvo-kryshi/nuzhna-li-kontrobreshetka.html

Укладка гидроизоляции на крышу без контробрешетки

Современные методы укладки кровли мало чем напоминают традиционные способы монтажа.

К примеру, благодаря использованию металлочерепицы и профнастила в обиход кровельщиков вошло понятие контробрешетка.

Что это? Действительно ли она необходима? Какие функции она выполняет и как осуществляется ее монтаж? Попробуем разобраться.

Действительно нужна ли контробрешетка под металлочерепицу?

Укладка металлочерепицы на крышу обходится недешево. Не удивительно, что желая сэкономить большинство из хозяев, могут недоумевать по поводу необходимости изготовления контробрешетки.

Действительно ли существует необходимость в ее монтаже? Можно ли обойтись без нее? Говоря коротко технологический процесс обустройства металлической кровли, подразумевает ее использование.

Упущение в этом вопросе является грубым нарушением и может привести к резкому снижению сроков эксплуатации металлочерепицы. Получается, что изготовление контробрешетки является оправданным и обоснованным.

Но какую функцию она выполняет?

Основное предназначение и функции контробрешетки

Существует несколько основных предназначений монтажа контробрешетки, каждое из которых существенно влияет на сроки и качество эксплуатации металлических кровельных материалов. Она выполняет следующие функции:

• Обеспечивает беспрепятственную циркуляцию воздуха. Особенностью кровельного пирога, который изготавливается под металлочерепицу, является хорошая теплоизоляция кровли. Недостатком такой конструкции считается увеличенное образование конденсата. Чтобы снизить негативные последствия этого и устраивается контробрешетка. Она позволяет выводить губительную влагу из кровельного пирога с помощью постоянному притоку свежего воздуха
• Создает дополнительную шумо- и теплоизоляцию. Пространство, которое появляется благодаря ее монтажу, создает воздушную прослойку. Она эффективно справляется с функциями барьера и увеличением изоляции помещения от посторонних шумов
• Устраняет неровности стропильной системы. Даже использование идеально ровного бруса в качестве стропил не гарантирует, идеальной плоскости кровли. Контробрешетка позволяет устранить мелкие неровности

Внимание! Согласно технологии под шифер и мягкие кровельные материалы нет необходимости устанавливать контробрешетку, но для металлочерепицы и профнастила ее использование является обязательным.

Почему она необходима?

Основной функцией контробрешетки остается создание воздушной прослойки, в которой может свободно циркулировать воздух. Благодаря этому достигается следующее:

• Увеличивается срок службы металлочерепицы. Во время монтажа нарушается целостность лакового покрытия, которое наносится на листы в качестве защитного слоя. Даже если используются необходимые инструменты в местах крепления или отреза уничтожается лак. Со временем если не обеспечить необходимые условия появляется ржавчина и как следствие кровля начинает гнить. Чтобы этого не произошло нужно создать естественный вывод влаги из кровельного пирога. Контробрешетка как раз и выполняет эту функцию
• Дает дополнительное пространство для укладки теплоизоляции. С помощью контробрешетки, получается, сделать так называемую «теплую кровлю». Это особенно важно, если планируется использовать чердак для жилого помещения. Но даже если изготавливается «холодная кровля», такое устройство позволяет снизить теплопотери здания
• Обеспечивает более качественный результат работ. Как уже замечалось, с помощью контробрешетки удается устранить мелкие дефекты стропильной системы и неровности в 1-2 см

Обрешетка и контробрешетка под металлочерепицу

Контробрешетка изготавливается из бруса с сечением 3/5 см. Он прибивается к стропилам строго по их середине.

Между собой брус соединяется методом запила, это обеспечивает более прочное сцепление. После этого укладывает обрешетка.

Важно знать, как сделать обрешетку под металлочерепицу.

Нужно ли делать контробрешетку под металлочерепицу?

Ее делают из струганной доски толщиной 3/10 см. Шаг обрешетки определяется кровельным материалом, точнее длиной его волны.

Для металлочерепицы, как правило, такая разбежка составляет 35-40 см. Это обусловлено тем, что она должна укладываться, цепляясь внутренней волной за края доски.

Процесс монтажа кровельного материала происходит следующим образом:

1. Укладывается гидробарьер
2. Фиксируется контробрешетка
3. Изготавливается кровельный пирог
4. Нашивается обрешетка

Внимание! Если изготавливается «холодная кровля», необходимость в использовании теплоизоляции отсутствует.

Расчет шага контробрешетки

Обычно шаг контробрешетки полностью совпадает с расстоянием между стропилами.

В таком случае достаточно прикрепить брус посередине стропильной ноги. Ломаная кровля может потребовать уменьшить этот разрыв.

Если используется маленький угол наклона, необходимо увеличить толщину используемого бруса.

Как выполняется монтаж контробрешетки

Установить контробрешетку не сложно. Процесс монтажа происходит так:

1. Подготовка. Края бруса, в месте стыка, запиливаются под углом
2. Нашивается гидробарьер
3. Подготовленный брус нашивается на стропила с помощью оцинкованных гвоздей

В месте примыкания к ендовы, брус должен пришиваться, не доходя до края на 10-15 см. Это дает возможность для мусора, который появляется во время монтажа, беспрепятственно скатываться вниз.

Полезные рекомендации

• Контробрешетку необходимо устанавливать для любого вида металлической кровли, даже если принято решение не утеплять крышу
• Чем меньше угол наклона ската кровли, тем толще должен быть брус, используемый в качестве контробрешетки
• Крепить брусья необходимо с помощью оцинкованных винтовых гвоздей. Это не даст ржавчине проступить в месте крепления

Не стоит игнорировать важность контробрешетки, сравнительно небольшие вложения позволят существенно увеличить срок эксплуатации металлочерепицы.

о контробрешетке под металлочерепицу

Стоит ли делать контробрешетку? Преимущества контробрешетки под металлочерепицу.

Толщина и размер контробрешетки под металлочерепицу. Монтаж контробрешетки.

Как известно, основная функция крыши сводится к защите дома от любых воздействий, как механических, так и природных.

Именно поэтому очень важно подойти к монтажу кровли для здания очень внимательно, учитывая абсолютно все особенности той или иной конструкции кровельного пирога.

Один из таких элементов, о котором следует рассказать более подробно – это контробрешетка крыши. Именно об особенностях устройства этой детали для кровли, а также о ее правильном монтаже далее и пойдет речь.

Далеко не все знают, что представляют собой и какую роль выполняют контр рейки, ошибочно принимая их за стандартную обрешетку.

Но разница у этих двух элементов довольно существенная, поэтому важно окончательно разграничить эти две системы и разобраться, в чем состоит отличие таких конструктивных частей кровли, как обрешетка и контробрешетка.

Обрешетка бывает двух видов:

Суть сплошной обрешетки заключается в том, что зазор между досками имеет расстояние менее 1 сантиметра.

Монтируется она обычно укладкой двух слоев:

• первый из них – разреженный;
• второй – сплошной, состоящий из устойчивой к влаге фанеры или ориентировано-стружечных плит, укладываемых под углом, равным 45 градусов относительно первого слоя.

Источник: https://blogstroykin.com/ukladka-gidroizolyatsii-na-kryshu-bez-kontrobreshetki/
