Пароизоляция плоской кровли технология

В этой статье:

В чем особенность утепления плоской крыши и устройство кровельного пирога

Долгое время плоские крыши применялись лишь на второстепенных объектах хозяйственного назначения как наиболее простые и дешевые конструкции.

Для жилых домов подобная конструкция использовалась лишь в местностях с подходящими климатическими условиями. Но сейчас такое встречается повсеместно.

Часто попытки строительства плоских крыш в неподходящих для этого регионах приводили к последующему строительству более удобной скатной кровли.

С появлением надежных и качественных изоляторов и утеплителей (технониколь), обустройство плоской кровли для жилых помещений перестало быть рискованным и непредсказуемым занятием.

Мало того, грамотно обустроенная плоская кровля дает множество интересных возможностей применения, создает дополнительную площадку с ограниченным для посторонних доступом, надо лишь надежно утеплить и изолировать перекрытие от воды.

Утепление плоской кровли — особенности

Прежде всего, надо понимать, что утепление крыши необходимо лишь в отапливаемых постройках, в иных случаях эта процедура не имеет смысла. Плоская крыша может быть утеплена снаружи или изнутри.

При этом, наружный вариант намного удобнее физически, для проведения работ снизу неминуемы пропуски щелей, приводящие к образованию мостиков холода, появление конденсата и выход утеплителя из строя.

Наружное утепление тоже имеет множество ограничений и требований.

Прежде всего надо учитывать специфику поверхности:

Наличие снега в зимнее время;
Минимальный уклон требует ровной поверхности без углублений и неровностей, что ограничивает применение мягких утеплителей;
Необходимость снижения нагрузки на поверхность во избежание деформаций.

Опасность проникновения воды усугубляется отсутствием традиционных непроницаемых кровельных покрытий — шифера, черепицы, ондулина и т.п., служащих в том числе желобами для водостока. Отсечка от воздействия влаги на утеплитель лежит практически полностью на внешнем гидроизолирующем слое.

В наружном кровельном пироге отсутствует вентиляционный зазор, способствующий выводу из утеплителя водных паров и просушке материала.Это обстоятельство частично компенсируется наличием слоев балластной засыпки гравием, выполняющим функцию дренажного слоя.

Тем не менее, проникновение влаги внутрь утепляющего пирога является более возможным, чем на скатных крышах. Кроме того, воздействие водяного пара, проникающего из перекрытия, имеет большую интенсивность из-за отсутствия вентиляционного зазора, что требует наличия подготовительного отсекающего слоя на поверхности бетона.

Особенности утепления

Устройство кровельного пирога классической и инверсионной плоской крыши

Кровельный пирог — набор из слоев паро- и гидроизоляционных материалов, внутри которых находится слой утеплителя. Классический состав пирога включает в себя такие компоненты:

Бетонное перекрытие;
Разуклонка — слой насыпных материалов, создающих уклон, укрепленных поверх бетонной стяжкой;
Пароизолирующая пленка или другой подобный материал;
Утеплитель (два слоя как минимум, уложенных с перекрытием стыков одного слоя другим);
Гидроизолятор;
Песчано-цементная подготовка;
Тротуарная плитка.

Два последних пункта выполняются для эксплуатируемых крыш. Неэксплуатируемые поверхности в целях удешевления и простоты работ накрываются рубероидом или более современными аналогами мягкой кровли.

Кровельный пирог

Инверсная конструкция крыши осуществляет обратный подход к составу кровельного пирога, в основу действия ставя максимально эффективную отсечку перекрытия от пирога.

Наиболее распространенный состав таков:

Перекрытие;
Разуклонка, грунтованная поверх слоем праймера;
Гидроизолирующий ковер (имеет множество составов, представляет собой набор из гидроизолирующих пленок, дублирующих и усиливающих друг друга);
Утеплитель;
Верхний гидроизолирующий слой;
Балластный слой гравия, защищающий изолятор и служащий дренажным слоем;
При необходимости — песчано-цементная подготовка и твердое покрытие, как вариант — слой грунта с зелеными насаждениями.

Инверсионный кровельный пирог

Виды утеплителей, их плюсы и минусы

Для плоской крыши годится не всякий утеплитель. Качественная работа материала возможна при соблюдении следующих требований:

Прочность, стабильность формы;
Нейтральная реакция на наличие воды;
Неизменность формы в длительное время эксплуатации, неслеживаемость;
Отсутствие органических веществ в составе, невозможность гниения.

Такие требования выдвигаются в дополнение к обычным — теплопроводность, низкий вес и т.д.

В качестве утеплителя для плоской крыши могут быть использованы:

Каменная минеральная вата;
Экструдированный пенополиуретан;
Пенополистирол;
Вспененное стекло;
Пенобетон;
Керамзит.

Все указанные материалы обладают нужными полезными качествами:

Негорючесть;
Малый вес;
Прочность;
Отсутствие органики;
Отсутствие реакции на контакт с водой.

При этом, имеются и некоторые минусы. Например, укладка плитных материалов требует многослойного исполнения для перекрывания стыков, что увеличивает трудозатраты, пенополистирол — хрупкий материал, он крошится и трескается.

Тем не менее, из-за низкой цены пенопласт часто применяется как самый выгодный.

Виды утеплителей

Какой утеплитель лучше всего подходит

А сейчас мы узнаем, какая теплоизоляция плоской кровли является лучшей.

Самым распространенным материалом на сегодня считается каменная вата, после нее в списке лидеров идут пенопласт и экструдированный пенополиуретан.

Каменная вата считается наиболее пригодной для утепления плоских поверхностей, пенопласт — самый дешевый, а экструдированный пенополиуретан обладает весьма удачным набором характеристик, идеально подходящих для выполнения поставленной задачи.

При этом, имеются менее распространенные методы утепления — например, при помощи керамзита, который, являясь отличным утеплителем, может служить дренажным слоем для оттока проникшей влаги.

Все материалы требуют надежной гидрозащиты, и лишь керамзит совершенно не боится воды и практически не теряет при намокании своих свойств.

Единственная причина необходимости гидроизоляции — проникшая вода может сохраниться в углублениях и замерзнуть в зимний период, что может вызвать разрушение бетона.

Пенопласт

Экструдированный пенополиуретан

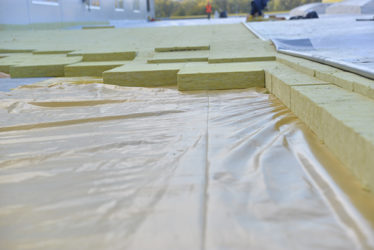

Монтаж пароизоляции

Водяной пар, находящийся в помещении, поднимается вверх, что может привести к нежелательным последствиям. Собираясь под потолком, он понемногу просачивается сквозь перекрытие и входит в контакт с кровельным пирогом.

Температура материалов пирога ниже, чем у пара, и он начинает конденсироваться на холодных поверхностях, накапливаясь и вызывая различные нежелательные эффект.

Например, вода может замерзнуть и вызвать разрушение бетонных конструкций, или возможно набухание утеплителя.

Для исключения этих явлений необходима установка отсечки на границе между бетоном и пирогом. Ее роль играет слой парозащиты — рулонного пленочного материала, наплавляемого или укладываемого на поверхность перекрытия.

Для монтажа наплавляемых материалов требуется подготовка в виде слоя праймера для лучшего соединения с поверхностью. При укладке делается нахлест полос порядка 15 см, стык проклеивается специальным скотчем.

Весь слой пароизоляции должен представлять собой цельную герметичную плоскость без отверстий или щелей.

Не следует путать пароизоляцию с гидроизоляцией. При внешней схожести материалов, пароизоляторы не пропускают ничего — ни воду, ни пар. Часто в роли пароизоляторов используются полиэтиленовые пленки.

Края пленки должны заворачиваться на стену (или аттик, если имеется). Минимальная высота — толщина слоя утеплителя, аттик накрывается полностью. Оставлять участки не накрытой крыши нельзя.

Монтаж пароизоляции

Гидроизоляция плоской кровли

Гидроизоляция — слой, расположенный над утеплителем. Гидроизоляция плоской крыши преследует двойную цель:

Исключить попадание воды извне в утеплитель;
Обеспечить выход пара из массива утеплителя.

Таким образом, гидроизоляционная пленка работает в одну сторону — выпускает пар, не пропуская влагу.

Установка такой пленки производится на поверхность утеплителя по обычной методике для рулонных материалов — укладка полосами внахлест 15 см, проклейка стыков скотчем с образованием в результате сплошного покрытия, не имеющего никаких отверстий.

Необходимо внимательно следить за тем, чтобы пленка лежала нужной (рабочей) стороной на утеплителе, по направлению вывода пара изнутри и отсечки снаружи.

Наличие пара внутри утеплителя объясняется тем, что материалов, совершенно не пропускающих водяной пар, не существует и какое-то ничтожное количество пара все равно просочится в утеплитель.

Если не обеспечить вывод пара, он намокнет через какое-то время, поэтому для гидроизоляции нельзя использовать тот же материал, что и для пароизоляции.

Монтаж гидроизоляции

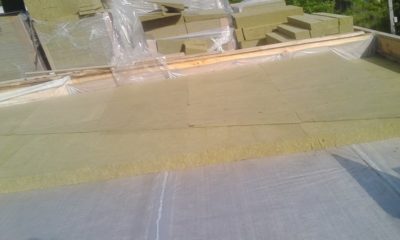

Монтаж выбранного оптимального утеплителя

Наиболее правильным способом монтажа утеплителя является послойная укладка плит с перекрыванием стыков в шахматном порядке.

В этом случае можно обойтись без проклеивания стыков плит специальной лентой, что не всегда дает ожидаемый эффект — не всякий материал хорошо соединяется таким образом.

Тем не менее, часто встречаются рекомендации по укладке утеплителя в один слой, что ускоряет работу, но требует точной подгонки и немедленной заделки возможных щелей.

Порядок действий таков:

Поверхность уложенного пароизолятора покрывается слоем битумной мастики;
На мастику укладываются плиты утеплителя. Стыки плит сразу склеиваются лентой или, как вариант, монтажной пеной;
Если утеплитель укладывается в несколько слоев, то работа ведется одновременно по всем уровням, с небольшим опережением нижних перед верхними. Таким образом не придется лишний раз ходить по утеплителю;
Все места, где требуется подгонка размеров материала, тщательно измеряются. Нарезаются куски необходимого размера и конфигурации;
Полностью уложенный утеплитель накрывается слоем гидрозащиты по обычной методике.

Утепление плоской кровли — процесс ответственный, не допускающий неосознанных или непродуманных действий. Для правильного выполнения всех операций, требуется предварительное ознакомление с технологией и с физикой процессов, протекающих во всех слоях пирога.

Точного соблюдения технологии без полного понимания смысла действий мало, обязательно возникнут какие-то вопросы, требующие решения, невозможного без знания теории. При этом, какого-то особенного умения такая работа не потребует, все, что нужно — это аккуратность и тщательность.

Монтаж утеплителя

Установка утеплителя

В данном видео вы узнаете как правильно производится утепление плоской крыши:

2017-03-29

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/ploskaja/uteplenie-plosk.html

Пароизоляция плоской кровли: технология, материалы и особенности монтажа

Кровельный пирог состоит из нескольких слоев, каждый из которых несет определенную функцию.

Пароизоляция — обязательный элемент плоской крыши, который защищает утеплитель и другие слои от конденсата, поступающего из помещения.

Зачем нужна пароизоляция плоской кровли

Воздух в жилых домах насыщен влагой. Она образуется в результате приготовления пищи, стирки, использования душа, даже во время дыхания происходит некоторое выделение влаги. Влажный воздух поднимается вверх, проходит через потолочное перекрытие и проникает в утеплитель. Там происходит конденсация влаги, которая насыщает пористый материал.

В результате утеплитель теряет свои изоляционные качества. При намокании 1% утеплителя его теплопроводность увеличивается на 32%, увлажненность 5% приводит к увеличению теплопотерь на 50%. В холодные сезоны регулярные циклы замерзания и оттаивания воды приводят к разрушению структуры утеплителя, что значительно сокращает срок его службы.

Для защиты всего устройства кровли от насыщенного водой пара используются специальная пароизоляция.

Чем пароизоляция отличается от гидроизоляции

Эти два вида изоляции являются обязательными при жилом строительстве, так как каждый из них решает определенную задачу.

Гидроизоляция располагается в верхней части кровельного пирога между утеплителем и финишной отделкой. Задача гидроизоляции — препятствовать проникновению воды от осадков внутрь помещения и обеспечивать вывод водяных паров из дома наружу. Структуру гидроизоляции можно представить как множество воронок, направленных широкой стороной внутрь.

Пароизоляция же нужна для предотвращения попадания влаги, которая конденсируется из пара, проходящего из дома наружу через все слои кровельного пирога. Поэтому изоляционные качества таких материалов должны быть максимальными. Чем ниже проницаемость, тем лучше. Такую изоляцию располагают с внутренней стороны плоской кровли между потолочной отделкой и утеплителем.

Виды материалов для пароизоляции

Для устройства правильного кровельного пирога используются разные виды материалов. Их различает стоимость, способность к контролю отведения насыщенного пара и толщина слоя.

Полиэтилен, пергамин, рубероид

Это покрытия прошлых поколений. Они имеют минимальную стоимость и зачастую подходят только для организации плоской кровли в нежилых зданиях. Отделка полностью не пропускает воздух и быстро изнашивается. Если вы хотите сэкономить и использовать полиэтилен или рубероид для изоляции, стоит предусмотреть устройство мощной вентиляции, так как постоянное скапливание воды приведет к развитию плесени, коррозии металлических поверхностей. Полиэтилен, пергамин или рубероид рекомендуется использовать при устройстве гаражей и хозяйственных помещений.

Паробарьеры

Это усовершенствованная полипропиленовая пленка с дополнительным нанесением целлюлозы или вискозы. Этот дополнительный антиконденсатный слой задерживает воду, не давая ей проникать в утеплитель и скапливаться на других поверхностях. Постепенно накопленная вода испаряется с поверхности паробарьера.

Диффузионные мембраны

Это покрытия последнего поколения. Имеют особую структуру, которая не препятствует циркуляции воздуха, но при этом становится барьером для пара.

Мембраны различают на:

мелкодиффузные. Проводимость влаги составляет до 300 мг/м2 в сутки. Подходят для сухих комнат;
среднедиффузные. Проводимость 300-1000 мг/м2 в сутки. Подходят для зданий со средним уровнем влажности;
супердиффузные. Свыше 1000 мг/м2. Используются для строений с высоким уровнем влажности в регионах с повышенным уровнем осадков.

Изоляционные качества таких покрытий достигаются за счет особой структуры, имеющей воронки. Они направлены узкой стороной внутрь, что не дает влаге проникать через барьер. Степень диффузии контролируется размером этих воронок.

Пленки с отражающим слоем

Если требуется предотвратить утечку тепла из здания, используются фольгированные покрытия. Металлизированная поверхность отражает тепловое излучение, заставляя его аккумулироваться внутри помещения. Такие виды изоляции распространены в строительстве бань, жилых чердаков и мансард.

Также существует изоляция с металлическим покрытием, которое защищает внутреннее пространство строения от перегрева извне. В таком случае металлизированная поверхность обращена по направлению к внешней отделке для отражения теплового излучения. Такая изоляция применяется для плоской крыши , отделкой из металлочерепицы и фальцевых кровель.

Как выбрать материал для пароизоляции

Выбирая материал для плоской крыши, стоит учитывать ряд факторов:

пропускная способность. Определяется в зависимости от назначения строения (жилое, нежилое);
эластичность, стойкость к механическим повреждениям;
климатическая зона, в которой расположено строение;
тип крыши (плоская или скатная).

При укладке листов изоляции необходимо загерметизировать стыки между ними. Поэтому покрытия должны легко поддаваться герметизации. Современные пленки соединяют методом сварки, оплавляя края листов под действием высоких температур. В результате получается монолитное основание без швов. Также может использоваться липкая лента, которая надежно скрепляет листы без образования зазоров.

Если строение планируется для жилья, устройства мастерской, летней кухни, бани, любой другой зоны, где существует опасность возгорания, важно выбирать покрытия со степенью горючести Г1.

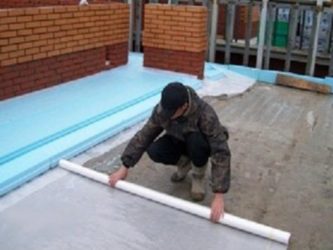

Этапы монтажа пароизоляции плоской крыши

Укладку пароизоляции проводят после монтажа утеплителя. Когда утеплитель проложен между стропилами крыши, прокладывают листы пароизоляции. Ее кладут горизонтально, то есть перпендикулярно расположению утеплителя. Края листов фиксируют гвоздями с плоскими шляпками, каждый последующий лист укладывают внахлест минимум 10 см, каждый нахлест скрепляют скотчем.

По завершении прокладки изоляции формируют контробрешетку. Она выполняет две функции: дополнительно фиксирует листы и формирует воздушный зазор между пароизоляцией и отделкой. На сформированную обрешетку крепится потолочная отделка.

Особенности монтажа пароизоляции:

пленка натягивается без провисания;
укладка производится с нахлестом на стены, в участках с люками, мансардными окнами используется двухсторонняя бутиловая лента;
антиконденсатный паробарьер выстилают шероховатой стороной внутрь комнаты;
мембраны бывают односторонними и двухсторонними. Двусторонние укладываются любой стороной, односторонние — надписями от производителя вверх;
простые мембраны укладывают с нахлестом, фольгированные — встык с соединением алюминиевым скотчем.

Использование пароизоляции при строительстве плоской кровли — важный этап, который обеспечит правильный микроклимат в здании и долгую службу всех слоев кровельного пирога. Сегодня представлен большой выбор покрытий, которые различаются своими изолирующими свойствами, толщиной и стоимостью. После выбора подходящего материала важно провести монтаж по всем правилам, чтобы достигнуть максимальной эффективности. Профессиональное выполнение каждого из этапов — залог качественной и долговечной кровли.

Источник: https://www.exte.in.ua/paroizolyatsiya-ploskoj-krovli-tehnologiya-materialy-i-osobennosti-montazha/

Устройство плоской кровли: преимущества и варианты устройства

Плоская кровля, для людей, придерживающихся более консервативных взглядов, возможно, несколько экзотична, однако, имеет много преимуществ – как функциональных, так и эстетических. Для каких только строений она не подходит: и под само жилое здание, и под любую его пристройку – гараж, террасу и хозяйственные блоки.
Плоская кровля часто «выручает» там, где использование другого типа крыши не столь целесообразно. Это – прекрасная возможность для создания дополнительной эксплуатируемой площади. Новейшие технологии позволяют создать на ней зону отдыха с многими составляющими ландшафтного дизайна – фонтанами, беседками и т. д.

Устройство плоской кровли, особенности оснований ↑

Плоские кровли подразделяют на следующие типы.

Эксплуатируемые

Их отличительная черта – жесткое основание, которая обеспечивает целостность гидроизоляции. Например, часто встречающимся вариантом основания является профнастил или бетонная стяжка, которая создает уклон, необходимый для отвода воды. Теплоизоляционный материал для плоской кровли находится под повышенными статическими и динамическими нагрузками. Этим объясняется требование его высокой прочности на сжатие.

Неэскплуатируемые

Для этого варианта требование жесткого основания под гидроизоляционный ковер и жесткость утеплителя необязательны. Они обходятся дешевле, чем эксплуатируемые, но и срок службы у них меньше. Нагрузка на поверхность в их случае распределяется при помощи специальных мостиков или трапов.

Традиционные

Подобная конструкция состоит из основания с уложенным на него защитным слоем, оберегающем теплоизоляцию от проникающей из помещения влаги. Пароизоляция для плоской кровли представляет собой паробарьерную пленку или битумно-полимерную мембрану, армированную стекловолокном.

Первая укладывается поверх стяжки. По краю крыши ее заводят вверх на высоту, большую, чем толщина слоя утеплителя.

Следующим слоем кровельного пирога для плоской кровли кладется утеплитель, после чего – гидроизоляционные материалы на битумной основе.
Если утеплителем служит керамзит, то структура пирогая иная – по нему делается цементная стяжка, далее идет гидроизоляция плоской кровли – в два слоя.
Гидроизоляционный материал в варианте легкой крыши, которая не предусматривает нагрузки, приклеивается по периметру крыши.

Инверсионные

Устройство плоской кровли этого типа отличается расположением утепляющего слоя – его укладывают над, а не под гидроизоляционным ковром. Для гидроизоляции инверсионных крыш используют мембранные материалы, еврорубероид и мастики

Подобная конструкция защищает гидроизоляционный ковер от негативного воздействия УФ-лучей, циклов замораживание/оттаивание, механических повреждений, а также перепадов температур. Этот вариант значительно долговечнее традиционного.

Материалы для плоской кровли: тонкости выбора ↑

Дом будет надежно защищен, только если при устройстве плоской кровли технология и материал будут обеспечивать ее стойкость. Чаше всего для их гидроизоляции используют материалы следующих типов.

Полимерно-битумные материалы ↑

Битумные – достаточно хорошо известны, дешевы и доступны. Наплавляемые материалы представляют из себя рулонные полотна для кровельных и гидроизоляционных работ на синтетической основе. Нанесенный на них с двух сторон слой модифицированного битума обеспечивает эластичность покрытия вплоть до -50° С. Монтаж гидроизоляции осуществляют при помощи газовых горелок, сплавливая полотна друг с другом.

Помимо наплавляемых можно также использовать самоклеящиеся полимерно-битумные материалы. При этом на нижнюю поверхность материала наносят мастику, которая после обработки растворителями становится клейкой. Однако материалы на битумной основе недолговечны, и покрытие приходится раз в 3–4 года ремонтировать.

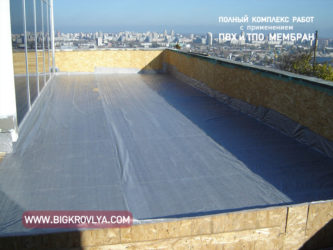

Мембранные материалы

Сегодня на смену битумным материалам пришли более усовершенствованные – синтетические мембранные. Они отличаются прочностью и устойчивостью к агрессивным средам, УФ-лучам, механическим воздействиям, к тому же они пожаробезопасны.

Мембрану можно приклеить к стяжке,
нагруженную балластом можно свободно уложить на основании,
закрепить по комплексному методу, то есть механически и при помощи клея.

При механическом креплении покрытие раскладывается на настиле, его полотна склеиваются между собой, после чего крепятся по полному периметру крыши. Это означает, что при любых подвижках здания, например, усадке полотно останется целым, так как не испытывает напряжения.

На заметку

Полотна мембраны сваривают горячим воздухом при помощи особых сварочных машин.

Пароизоляционные материалы

Чтобы защитить конструкцию пирога от пара, который образуется внутри помещений, используют специальные материалы. Особой популярностью сегодня пользуется отечественный материал для пароизоляции плоской кровли ТехноНИКОЛЬ. Она обладает высокой прочностью и эластичностью, превосходной паро- и водонепроницаемостью. Укладывают пароизоляцию под утеплитель на бетонное основание или профилированный лист.

Зоны, требующие особого контроля ↑

Совершенно плоской крыша не бывает. Обычно она имеет небольшой уклон (в 1–4°) к центру дома, чтобы обеспечить воде направленное движение в сторону воронок внутреннего водостока. Существует также дополнительный наружный водосток с плоской кровли, через который сбрасываются потоки избыточной воды.

Очевидно, что необходимо обеспечить водонепроницаемоть стыков листов гидроизоляции и мест их примыкания к всевозможным элементам конструкции. Особого внимания требует заделка швов, выбор элементов и способы крепежа, сквозные отверстия и технологические узлы (например, карнизный узел плоской кровли, примыкание к трубам, сливам, парапетам и т. д.), которые в процессе эксплуатации подвергаются достаточно серьезным нагрузкам.

Этого достигают при помощи надежных герметиков или специальных схем монтажа полимерных мембран. Например, устраивая парапет плоской кровли, край основного рулона заводят на парапет и крепят при помощи специальных реек (планок).

Теплоизоляцию крепят к несущему основанию тремя способами: механическим (при помощи саморезов к профнастилу и дюбелей к железобетонным плитам), при помощи балласта (тротуарных плит, гальки) или приклеиванием.

Утепление плоской кровли: выбираем утеплитель + инструкции по монтажу

Редкий владелец загородной усадьбы в наших широтах не обеспокоен вопросами сохранения тепла. С ошеломительной скоростью в среде отечественных хозяев сокращается численность расточительных лиц. Мало стало людей, готовых запросто выкидывать деньги за прогрев воздуха за пределами собственной крыши.

Идея сбережения средств надежно внедрилась в умы, озабоченные выбором «крейсерских» методов экономии. К действенным способам, позволяющим достигать ощутимого эффекта при минимальных затратах, относится утепление плоской крыши. В результате грамотно выполненной теплоизоляции расходы существенно сократятся.

Нюансы теплоизоляции плоской крыши

Утепление плоских крыш производится по особым правилам, отличающимся от принципов теплоизоляции скатных собратьев. Аналогия прослеживается только в последовательности укладки слоев кровельного пирога. У плоских конструкций нет стропильных систем, среди элементов которых удобно размещать теплоизоляционный слой.

Не к чему прибивать обрешетку, формирующую вентиляционный зазор для проветривания компонентов. Вместо каналов для вентиляции при необходимости создаются своеобразные продухи за счет частичной приклейки покрытия к подстилающей основе.

Согласно строительным традициям кровельный пирог плоской кровли устраивают путем последовательного водружения его составляющих друг на друга. В числе традиционных компонентов:

Пароизоляция. Играет роль преграды на пути бытовых испарений. Располагается со стороны жилых, хозяйственных и т.п. помещений.
Теплоизоляция. Препятствует прохождению тепловых волн изнутри наружу постройки и в обратном направлении. Заодно справляется с обязанностями барьера для звуковых колебаний.
Гидроизоляция. Укрывает теплоизоляцию снаружи, защищая ее от атмосферной воды. Настилается в 4-6 рядов в зависимости от размера уклонов крыши, направляющих воду к водоприемникам, и от технических характеристик кровельного материала. Внешний слой гидроизоляции обычной кровли служит финишным покрытием. При сооружении балластных крыш поверх гидроизоляции укладывается гравий, почвенно-растительный слой, тротуарная плитка и пр.

Нарушение последовательности расположения слоев и правил укладки заканчивается плачевно для собственников, вынужденных выкладывать немалые суммы за ремонт или даже за тотальную реконструкцию крыши.

Отметим, что означенные слои вместе с их последовательностью укладки употребляются только в случае необходимости сохранить тепло, полученное при обогреве помещений.

Крышу летней кухни или сарая для хранения дачного инвентаря утеплять нет резона. В таких ситуациях кровельный пирог включает только гидроизоляцию, если устраивается по бетонной основе, или состоит из сборной стяжки и гидроизоляции, если в качестве основания используется профнастил.

Классификация утепляемых плоских крыш

Внешняя простота плоской крыши способна привести в глубокое недоумение домашних умельцев, желающих по-быстрому возвести крышу над частной собственностью. Удивятся и те, кто признает плоскую кровлю бюджетным вариантом.

Если крыша построена по уму: с должным количеством гидроизоляционных слоев, с утеплителем необходимой толщины, с парапетами, водостоком и его подогревом, стоить в итоге она будет весьма прилично, но и работать безукоризненно.

Утеплению подлежат плоские крыши следующих категорий:

Совмещенные, они же бесчердачные. Их кровельная конструкция совмещена с потолочным перекрытием. Утепление проводится путем укладки теплоизоляции с сопутствующими слоями поверх основания. Плюс совмещенных систем заключается в том, что они практически не нуждаются в зимней очистке от снежного покрова. Ведь перекрытие регулярно обогревается изнутри. Незначительные снежные залежи без проблем устраняются естественной силой ветра, ввиду чего подобные крыши рекомендовано оснащать не парапетами, а решетчатыми ограждениями. Недостаток: состояние кровли сложно мониторить. Малейшее повреждение отразиться протечками с последующей серьезной реставрацией кровельного пирога.
Чердачные, имеющие два подвида в рамках категории. Чердачное перекрытие первого подвида дополняется сверху легкой надстройкой. Ясно, что изолировать в таких случаях следует потолочное перекрытие. В схеме второго подвида чердачная надстройка и перекрытие являются независимыми конструкциями. Значит, утепление допустимо по обоим из них. Плюс чердачных конструкций заключается в свободном отслеживании состояния кровли и в своевременном выявлении назревающих протечек. Хозяева могут просушивать кровельный пирог банальным проветриванием чердака. В числе весомых достоинств значится возможность проводить утепление по завершению строительства крыши. Недостаток кроется во внушительной стоимости, которая, впрочем, окупается за счет длительной эксплуатации и редких ремонтов.

Вторая категория чердачных кровельных систем предполагает, что теплоизоляцию можно располагать либо в пределах надстройки, либо над перекрытием. Однако в приоритете второй вариант укладки утеплителя для плоской кровли.

Согласно второй схеме между кровельным покрытием и системой теплоизоляции формируется воздушная камера. Это чердак, разделяющий конструкцию на две части с разнящимся температурным фоном.

Разница между наружной и внутренней температурой чердачной крыши будет не такой значительной, как бывает у конструкций без чердака. Температурный перепад будет не столь резким и разрушительным. Плюс минимум конденсата, в чем и заключается секрет долгожительства чердачных крыш.

Разбор технических нюансов

На выбор способа утепления плоской крыши влияет ряд обстоятельств, среди которых финансовые возможности владельца здания, требующиеся параметры теплоизоляции и несущая способность постройки.

В качестве утеплителя применяются практически все виды материалов, используемые для защиты стен и перекрытий: керамзит, легкие бетоны, плиты из минеральных и синтетических материалов. Однако список востребованных вариантов для утепления плоских крыш сейчас возглавляют:

Пенополистирол – жесткий материал, полученный посредством прессования и спекания гранул стирола. Легкие, достаточно прочные плиты применяются в качестве прослойки, поверх которой заливается стяжка.
Экструзионный пенополистирол – жесткий материал, полученный путем смешивания стирольных гранул со вспенивающим веществом при содействии высокой температуры и давления. Все замешивается и доводится до кондиции в экструдере, а затем выдавливается из него с одновременной формовкой в плиты стандартных габаритов. Применяется как основа для устройства финишной кровли и как теплоизоляционная прослойка под бетонную стяжку.
Минеральная вата – волокнистый полужесткий и жесткий материал, полученный в результате плавления силикатных горных пород, отходов металлургического производства или их смесей. В зависимости от плотности используется как основа для устройства гидроизоляции или как составляющая многослойной системы утепления.

Полистирольные представители привлекают закрытой структурой спекшихся между собой гранул и минимальным влагопоглощением. Экструзионный тезка предыдущего представителя отличается самой низкой теплопроводностью. Минеральная вата радует удобством укладки. К достоинствам всех перечисленных вариантов относят легчайший вес, сопротивляемость горению и стабильность изоляционных качеств.

Огорчительный недостаток минваты в том, что процедуру утепления ею плоской кровли снаружи необходимо приурочить к периоду без дождей. Этап укладки теплоизоляции требуется завершить в день старта без переноса части работ на следующий день. В случае намокания минеральной ваты ее придется полностью поменять, т.к. материал утратит заложенные производителем изоляционные свойства.

Источник: https://KrovGid.com/izolyaciya/uteplenie-ploskoj-krovli.html

Устройство плоских кровель различных видов

Популярность крыш с плоской поверхностью вполне оправдана. Ведь обходятся они дешевле, а также позволяют эффективно использовать верхнюю часть дома. В этой статье мы покажем устройство плоской кровли, при этом будем отталкиваться от того, эксплуатируемой ли она будет или нет. Именно от этого зависит применение определенных материалов и технологий.

Плоские крыши по сравнению с традиционными скатными имеют ряд преимуществ.

В частности:

Экономится материал (ведь площадь у них намного меньше, чем у скатных).
Экономия теплоизолятора, гидроизоляционного материала и пароизоляционной пленки.
Времени на монтаж плоского покрытия тратится меньше. Ниже и стоимость монтажных работ.
Кровлю плоского типа не снесет сильный ветер, а иной раз и ураган.

Используют данный тип крыш для жилых домов, офисных зданий, производственных сооружений. Абсолютно плоскими крыши не делают – надо же куда-то стекать атмосферным осадкам. Как правило, для этого делают уклон около 3 градусов. Уклон может быть сделан при помощи песчано-цементной или керамзита-цементной стяжки.

Основанием для плоской крыши, обычно являются плиты из железобетона или иногда в качестве основания применяют профилированную сталь. Бетонные покрытия могут быть как пустотелыми, так и монолитными. Ну, а само покрытие для крыши делается в несколько слоев. Сколько этих слоев и из каких материалов они будут выполнены зависит от того, какого типа плоская кровля. Далее мы рассмотрим все возможные типы плоских кровель.

Отличие эксплуатируемой и не эксплуатируемой плоских кровель

Существует два основных вида плоских крыш:

Эксплуатируемая;
Не эксплуатируемая.

#1. Эксплуатируемая кровля означает, то что на крышу такого дома можно свободно подниматься, а также размещать на ней что-нибудь массивное. К примеру, там может быть оборудована зеленая зона с цветником, бассейн, летнее кафе, парковка для автомобилей. В общем, использоваться это пространство может для самых разных нужд. Зачастую эксплуатация кровли происходит круглогодично. Естественно, такая крыша просто обязана иметь под собой достаточно прочное основание. Для этого под гидроизоляционным слоем, который не должен продавливаться находится очень жесткая и прочная основа способная выдержать значительные нагрузки.

Пример плоской эксплуатируемой кровли, на которой устроена терраса.

#2. Ну, а второй вариант подразумевает такую крышу, подниматься на которую нужно лишь по мере необходимости, в частности для ремонта. Для устройства этой крыши может использоваться менее жесткое основание, в том числе и профилированный лист.

Пример плоской не эксплуатируемой кровли.

Устройство различных типов плоских кровель

Классические или как их еще называют традиционные плоские кровли состоят из бетонного основания на которое настелена пароизоляция. Она призвана защитить утеплитель от влаги, которая может проникать из внутренней части помещения. Пароизоляцию производят при помощи армированной стекловолокном битумно-полимерной мембраной или при помощи специальной паробарьерной пленки. Пароизоляцию настилают таким образом, чтобы с краев кровли она поднималась вертикально на высоту утеплителя. На верх пароизоляции укладывают 1 — 2 слоя утеплителя, который накрывают ковром из битумных наплавляемых материалов.

Более подробно устройство и расположение слоев плоской крыши смотрите на схеме расположенной ниже:

Устройство инверсионной кровли

Чуть раньше (лет 10-15 назад) у плоских крыш был существенный недостаток – слой гидроизоляции, укладываемый последним, достаточно быстро разрушался. И снег с дождем и градом этому способствовали, и жара с морозом, и злые ультрафиолетовые лучи солнца. И тогда придумали инверсионную кровлю, лишенную этого недостатка.

Технология устройства плоской кровли данного типа происходит следующим образом: на бетон кладут гидроизоляцию, затем теплоизоляцию (оптимально для этого использовать экструдированный пенополистирол, не впитывающий влагу). Следующим идут покрытие из геотекстиля и дренаж. Верхний слой является защитным, и его часто делают насыпным.

Кровельный пирог инверсионной плоской кровли.

Подобная технология дает следующие преимущества:

Теперь гидроизоляция хорошо спрятана, поэтому разрушить ее не так-то просто.
Так как утеплитель расположен сверху, то конденсат не образуется.
Если что-то повредилось и требуется ремонт, плиты теплоизолятора легко снять, а затем вновь уложить на место.

Вот так может выглядеть простая инверсионная плоская крыша в готовом виде.

Устройство дышащей кровли

Не секрет, что именно чрезмерная влажность теплоизолятора сильно ухудшает защитные свойства кровли. Из-за этого на ней легко могут образоваться пузыри и трещины, особенно летом, когда утеплитель, нагреваясь от солнца, активно испаряет воду. Кроме утеплителя влага может присутствовать под слоями старой кровли, в бетонном основании, стяжке. В результате при отсутствии вентиляции покрытие крыши может отслаиваться от ее основания.

Изобретение «дышащей» кровли помогло избавиться от этой напасти – влага в ней может свободно испаряться, уходя наружу. Применяемое здесь устройство плоской кровли из рулонных материалов наплавляемого типа дает отличную герметичность и большой срок службы. Между полосами битумной мастики находится слой утеплителя, а вентилируется крыша кровельными аэраторами, которые устанавливают на ее поверхности, из расчета 1 штука на 50 м2.

Кровельный пирог плоской дышащей кровли.

Плюсы данного типа покрытия:

Монтируя такую кровлю, старый настил снимать нет нужды (от этого, кстати, и протечки в бетоне могут появиться). Сплавляя старое покрытие, мы, напротив, усиливаем гидрозащиту.
Уложенный вторым (после старого покрытия) слой для выравнивания поверхности дает прекрасный отток влаги. Ведь этот слой кладется с уклоном.
Использовать этот метод можно как при новом строительстве так и ремонте старого здания.

Пример вентилируемой плоской крыши.

Устройство эксплуатируемой кровли

Места в современных городах становится всё меньше, поэтому лишняя парковка или летнее кафе на крыше – отличный выход из положения. Ну, а в собственном доме на эксплуатируемой кровле можно обустроить уютное место для отдыха.

Что касается технологии, то для стандартной террасной крыши характерно наличие железобетонного основания, на котором лежит пароизоляционный слой. Дальше идут теплоизолятор и гидрозащита. А на самом верху имеется террасное покрытие, которое делается очень прочным. Чаще всего для этого используют тротуарную плитку, под которую кладут песчаную подушку (вместо нее возможно применение пластиковых держателей).

Кровельный пирог плоской эксплуатируемой кровли.

Плюсы эксплуатируемой крыши:

Дополнительное пространство никому не помещает, а использовать его можно как угодно.
Воплотив в жизнь интересную дизайнерскую задумку, можно получить на крыше красивейший уголок, где удается расслабиться, отдохнуть в тишине, принять солнечную ванну.

Устройство зеленой кровли

В наших «каменных джунглях» людям катастрофически не хватает зелени. Этот недостаток полностью компенсирует крыша подобного типа. Она может стать симпатичным подстриженным газоном, рядами ярких клумб, а иногда и целым сквериком. Только имейте в виду: решать, что на крыше появится садик или газон, нужно заранее – еще в то время, когда дом проектируется.

Технология, можно сказать, обычная для плоских кровель. Главное – сделать качественную и надежную защиту от воды. Для устройства такого типа кровли на железобетон кладется гидроизоляционный слой, а сверху закрывается слоем теплоизолятора (в данном случае лучше экструдированного пенополистирола ничего еще не придумали). Далее – геотекстиль и дренаж, в качестве которого служит гравий или щебенка. После этого закрывают дренаж еще одним слоем геотекстиля – так нашу почву не смоет дождь. В самом конце насыпают землю и сажают растения.

Структура пирога плоской зеленой кровли.

Плюсы подобной крыши заметны сразу – такой зеленый оазис и здоровья прибавит, и душевное равновесие восстановит. Главное – проследите, чтобы соорудили этот оазис профессионалы, а материалы использовались только высочайшего качества. Иначе ремонт в копеечку встанет.

Вот такой замечательный вид может иметь зеленая плоская кровля. www.buzon-opora.ru

Фото процесса озеленения кровли:

Устройство кровли из ПВХ и ЭДПМ мембран

Поливинилхлоридная (ПВХ) мембрана хороша тем, что благодаря ее применению, потребность в дополнительном гидроизоляционном слое отпадает. А еще она обладает чудесным качеством – термопластичностью. Это значит, что ее швы легко можно запаять с помощью горячего воздуха. ЭДПМ мембрана изготовлена из синтетического каучука, она упругая, прочная и стойкая к ультрафиолету.

В качестве основы под мембранные виды кровли могут использоваться как железобетонные плиты перекрытия, так и металлические профилированные листы. Ну, а теплоизоляцию лучше всего делать из минеральной ваты. Для этого берут либо жесткие плиты этого материала, либо комбинированные. Поливинилхлоридная мембрана устанавливается прямо на основу через слой утеплителя (его надо уложить отдельно). Крепление происходит в тех местах, где между рулонами материала образуются швы. Крепеж применяют специальный.

Структура пирога мембранной кровли.

Плюсы мембранной кровли:

Оба типа мембран (и ПВХ, и ЭДПМ) служат очень долго, при этом легко перенося любые нагрузки.
Производителями выпускаются мембраны большой ширины, что позволяет легко подобрать рулон материала для кровли сложной формы. Швов при этом получится совсем немного.
И мороз, и жару подобная кровля переносит отлично.
Укладка этого материала не представляет сложности – ведь он очень легкий. Поэтому и основание усиливать не требуется.
Ремонтировать мембраны из поливинилхлорида легко, а после ремонта их свойства ничуть не ухудшаются.

Фото мембранной кровли:

: Устройство плоских наплавляемых кровель

Источник: https://srbu.ru/krysha/156-ustrojstvo-ploskoj-krovli.html
