Стропильная система двухскатной крыши своими руками

В частном строительстве применяют разные формы кровли. Наиболее востребованной является двухскатная крыша. Чтобы выполнить его самостоятельно, нужно изучить устройство стропильной системы и тщательно продумать все тонкости ее монтажа. В этой статье вы сможете познакомиться с устройством и всеми этапами возведения двухскатной крыши.

Что необходимо знать о стропильной системе

Прежде всего, нужно изучить состав конструкции стропил. Каркас крыши служит ее основой. Он берет на себя основную нагрузку от всего пирога кровли, передавая ее стенам. Поэтому перед выполнением работ по монтажу системы, нужно провести расчет размеров стропильных брусков при выбранном угле наклона крыши и материалов.

В состав конструкции стропил входят:

стропильные брусья (ноги);
стойки;
подкосы;
конек;
обрешетка;
мауэрлат.

Как выбрать брус читайте тут.

Кроме этих элементов для монтажа используют: прогоны, лежни и другие балки.

Стропильная нога (стропило) – это брус, с помощью которого обеспечивается заданный уклон и несущая функция ската. Стропило изготавливается из досок размером 50х150 мм или 100х150 мм. Расположенные под углом друг к другу и закрепленные в верхней части, эти элементы формируют треугольный вид крыши. Конструкцию, составленную из двух соединенных вместе стропильных ног, называют фермой. Количество элементов ферм связано с размером стены постройки, на которую они упираются, а также от размера шага их монтажа. Он может быть от 60 до 120 см. При его расчете учитывают:

вес нагрузки от кровельного материала;
ветровое давление;
вес снежного покрова в зимнее время.

Конек – это продольно направленный брус, который расположен на самом высоком уровне центральной части стропильной конструкции. Он предназначен для соединения скатов стропил и крепится на вертикально расположенные стойки. По бокам коньковая балка фиксируется верхними концами стропил.

Стойки – это вертикально расположенные балки из бруса 100х100 мм, которые служат для опоры ферм и передачи нагрузки от конька на поверхность стен.
Подкосы – дополнительные элементы из бруса, соединяющие стойки под определенным углом с элементами стропил. Их используют для подпорки длинных стропильных балок в средней части пролетов.

Затяжка – это балка из бруса, соединяющая основания стропил между собой, образуя треугольник фермы. Она служит для ее упрочнения и создания устойчивости к возникающим нагрузкам.

Обрешетка – это конструкция из досок или бруса, закрепленная на стропила в перпендикулярном направлении к ним. Она служит основанием для настила кровельного материала.

Что такое мауэрлат и для чего он нужен

Мауэрлат – это нижние опорные балки стропил, уложенные поверх верхних венцов деревянного строения или сверху кирпичных стен. В качестве балок мауэрлата используется хвойный брус. Он должен иметь квадратную форму сечения размером 100х100 мм или 150х150 мм. На эти балки приходится основная нагрузка от стропильного каркаса и всей кровли, которая перераспределяется на стены строения.

Монтаж мауэрлата

Чтобы выдержать большую нагрузку от всей конструкции стропильной системы, мауэрлат должен надежно фиксироваться к несущим стенам строения. Если дом построен из бруса или бревен, то его фиксируют на стенах с помощью металлических стержней или используют анкерные болты.

Для кирпичного дома для мауэрлата используют брус, который монтируется заподлицо к внутренним поверхностям стен, а снаружи он ограждается выступом кирпичной кладки. При этом следует побеспокоиться о гидроизоляции мауэрлата. Для этого между ним и кирпичным выступом прокладывается слой гидроизоляционного материала.

Мауэрлат можно устанавливать на всех стенах дома, а также только на стенах прилегания стропил.

Виды стропильных систем

Конструктивно стропильные системы подразделяют на висячий и наслонный вид.

При наслонном устройстве конструкции стропильные элементы фермы опираются с одной стороны на балки мауэрлата, а их средняя часть в месте изгиба – на опорные вертикальные стойки прогона конька.

Висячий вид конструкции стропил имеет опору только в местах крепления нижних торцов стропил к стенам. Брусковые элементы взаимно давят друг на друга в местах их соединения. При этом стены принимают распирающее горизонтальное усилие. Чтобы его уменьшить, делают затяжку из бруса, соединяющую торцы стропил.

Монтаж обрешетки

Обрешетка может крепиться как с промежутками, так и образовывать сплошную поверхность. Ее вид зависит от выбранного кровельного покрытия. При использовании мягких кровельных материалов ее необходимо делать в сплошном виде. Она может набиваться в один или два слоя.

В случае выполнения двойной обрешетки сначала набивается черновой сплошной слой перпендикулярно стропилам. Затем на него крепятся бруски или доски с небольшим зазором не более 1 см в перпендикулярном направлении к черновому слою.

Простой вариант обрешетки в один слой может выполняться из фанерных кровельных листов, ДСП или толстых калиброванных досок.

Обрешетка с промежутками используется при кровле с достаточной жесткостью. Например, такой вид обрешетки можно применять при использовании шифера, металлочерепицы, ондулина и других материалов подобного типа.

Для ее монтажа используют брус, размер сечения которого должен соответствовать величине нагрузки от применяемого материала кровли и снежного налета в зимнее время. Минимальный размер сечения бруса должен быть не менее 5 см. Шаг крепления бруса обрешетки также выбирается в соответствии с максимальной нагрузкой.

Рассчитывается он с использованием специальных таблиц. В них учтены все факторы, которые влияют на общую нагрузку крыши в данной местности.

Необходимые материалы и инструменты

Приступая к монтажу стропил, нужно предварительно позаботиться о наличии необходимых материалов и инструментов. К ним относятся:

брус и доски в нужном количестве;
защитные материалы: мембранная или полиэтиленовая пленка, рубероид, влагозащитное средство пропитки древесины;
ножовка или электропила;
шуруповерт;
рубанок;
анкерные болты, скобы, саморезы и гвозди для крепления элементов каркаса;
шнур или толстая веревка для натяжения между стойками.

Пиломатериал должен быть просушенным, лучше использовать брус и доски хвойных пород деревьев. Они не должны иметь перекосов от резкой просушки, трещин и большого количества сучков.

Сейчас применяется много современных инструментов, с помощью которых можно ускорить и облегчить процесс монтажа. Возможности современных инструментов наглядно показаны в видеоролике, в котором описан весь процесс монтажа каркаса.

Схема монтажа

Монтаж двухскатной крыши должен проходить по следующей схеме:

монтаж временного настила из досок;
крепление брусков мауэрлата;
установка торцевых ферм стропил с использованием уровня;
монтаж конькового пролета;
монтаж промежуточных ферм стропил с использованием шаблона;
набивка подкосов между стропильными брусками и стойками;
монтаж элементов обрешетки и настил теплоизоляционной и гидроизоляционной пленки;
настил кровли.

Монтаж системы водостока проводят после завершения кровельных работ.

Пошаговая инструкция самостоятельного монтажа каркаса двухскатной крыши

Руководствуясь схемой монтажа стропил можно выполнить самостоятельную установку каркаса крыши. Нужно выполнить следующие операции:

Монтаж мауэрлата

С целью гидроизоляции под мауэрлат настилается рубероид в два — три слоя.
Брус мауэрлата с просверленными заранее отверстиями укладывается на стены, в которых предварительно монтируются шпильки. Отверстия должны точно соответствовать расположению шпилек.
С помощью шайб с гайками, которые крепятся на шпильки (на их выступающие из отверстий бруса концы), мауэрлат надежно фиксируется к стене. Допускается гайки приваривать.

Установка стропильных пар

На поверхности временного настила крыши проводится подгонка крайних пар стропил.
Зафиксированная форма пары снимается с крыши. Ориентируясь на нее, как на шаблон, на земле проводят изготовление остальных элементов стропил с монтажом крепления и выпиливанием пазов для мауэрлата.
В центре торцевых стен дома (фронтонных) временно устанавливаются вертикальные стойки (можно использовать доску), которые крепятся к последнему венцу сруба или бруску мауэрлата, если он в этом месте установлен.
Изготовленные конструкции ферм поднимаются на крышу и крепятся к временным вертикальным стойкам.
Обе крайние конструкции стропил соединяются с помощью конькового бруска.
Между торцевыми стропилами натягивается веревка, которая будет служить для выравнивания набивки промежуточных стропил.
Стропильные промежуточные пары после подгонки надежно фиксируются крепежными элементами с установкой подкосов и стоек. Укладываются также лежни бруски прогонов, если это заложено в проекте.

Монтаж обрешетки

Как выполняется набивка обрешетки и ее виды описано выше. При этом нужно соблюдать следующие правила:

Крепление обрешетки производится с помощью саморезов ко всем элементам стропил.
Если в качестве сплошной обрешетки используется влагостойкая фанера или плита OSB, то необходимо предусмотреть компенсационные расстояния в местах стыка. Это требование относится к случаю использования гибких или рулонных материалов кровли (какие бывают типы фанеры и как правильно выбрать читайте здесь).
При монтаже разряженной обрешетки минимальный зазор между брусьями должен составлять в среднем около 200-400 мм.

Пошаговая инструкция монтажа стропильной системы двухскатной крыши показана в видеоролике

Советы профессионалов

Если элементы стропил устанавливаются без использования центрального прогона, их можно крепить друг к другу внахлест. При этом в верхней точке крепление должно быть жестким, а внизу фиксироваться ригелем.
Перед монтажом обрешетки следует установить карнизы и закрыть фронтоны, т. к. потом это делать будет неудобно.
Если крепление мауэрлата с помощью шпилек затруднительно, можно использовать закрепление мауэрлата проволокой диаметром около 4 мм, которая предварительно вмуровывается в стену на глубину тех рядов кладки (Полную информацию по кладке кирпича читайте здесь).
При защите конструкции от влаги лучше отдавать преимущество мембранной пленке, т. к. она защищает от внешней влаги и обладает способностью пропускать пары, образующиеся внутри дома. Это предотвращает от намокания всего кровельного пирога и элементов конструкции, что увеличивает срок эксплуатации крыши.

Учитывая все нюансы монтажа стропил двухскатной крыши, и следуя советам профессионалов, можно легко справиться с этой работой своими силами и создать надежную конструкцию крыши.

Источник: http://stroyobzor.info/materialy/dlya-karkasa/pilomaterialy/stropilnaja-sistema.html

Двухскатная крыша своими руками — инструкция по монтажу

Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

Подходит большое количество типов кровельного материала;
Простота конструкции позволяет сделать данную крышу своими руками;
Возможность разместить второй (мансардный, чердачный) этаж;
Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Источник: http://domnomore.com/dvuskatnaya-kryisha-instruktsiya-po-montazhu/

Стропильная система – разновидности, расчет нагрузок, оптимальные конструкции и идеи по монтажу (95 фото)

Занимаясь выбором проекта будущего дома, обратите внимание на конструкцию будущей крыши. Самыми простыми принято считать односкатные и двухскатные крыши. Хотя, не каждого клиента может полностью устраивать простой внешний вид его будущего сооружения.

На самом деле 2-скатная крыша самая надёжная и распространенная конструкция среди архитекторов и строителей, её предпочитают и благодаря простоте своего сооружения.

За такую крышу может взяться даже непрофессиональный специалист без опыта и строительного образования, и при этом справиться с поставленной задачей на отлично.

Мы же с Вами давайте поближе рассмотрим все виды стропильных систем, которые могут применяться в строительстве. Получив необходимый минимум информации, можно будет сразу же разобраться в сложностях построения той или иной стропильной конструкции и определиться с выбором будущей стропильной системы.

Как было замечено выше, специалисты рекомендуют применять двухскатную стропильную систему, объясняя это многочисленными плюсами и богатыми возможностями данной конструкции.

Двускатная крыша (разновидности стропильной системы)

Существует 3 вида двухскатных крыш:

наклонные стропила;
висячие стропила;
комбинированные стропила (включают в себя конструкцию из наклонных и висячих стропил).

Висячий тип стропил применяется, когда расстояние между стенами дома не превышает 10 метров и отсутствуют промежуточные конструкции-перегородки и стены. Такая крыша дает определенную нагрузку на несущие стены.

Понизить уровень сопротивления можно при помощи затяжки, формирующей треугольник у основания из металла или дерева. Роль затяжек обычно берут на себя балки перекрытия. Их применяют в качестве конструкций чердачного этажа.

Когда расстояние между внешними стенами свыше 10 метров, используется опорная балка.

Факторы, оказывающие влияние на выбор той или иной конструкции крыши:

Уровень осадков в данном регионе;
Материальные возможности хозяина дома;
Применяемый кровельный материал (мягкая черепица или керамическая);
Использование пространства крыши в качестве жилого или нежилого помещения. Оборудование чердачного этажа или полноценного жилого пространства с комнатами или зоной отдыха;
Погодные условия и климат.

Специалисты по кровельным системам и архитекторы особое внимание уделяют уровню осадков в выбранной местности, обилию и плотности снегопадов (дождей). В заснеженных северных регионах не используют крыши с малым углом наклона скатов. Снег на таких крышах задерживается и может привести, как минимум, к деформации конструкции или к полному разрушению крыши и дома.

Двускатная крыша своими руками

Убедив Вас в том, что двухскатная крыша самый оптимальный выбор для Вашего дома, рассмотрим устройство стропильной системы.

Напомним, что крыша должна обладать должным запасом прочности и выдерживать природные нагрузки — сильный ветер, осадки (снег, град, дождь). Сюда же можно отнести вес человека и кровли.

При грамотном построении крыши с 2-мя скатами, нагрузка на стены распределяется равномерно. Такая конструкция крыш чаще всего применяется при одноэтажной застройке.

Расчет крыши с двумя скатами

Выполняя расчет стропильной системы двухскатной крыши, следует уделить внимание используемому материалу (кровли), а также техническим требованиям в сфере архитектуры и строительства:

Угол наклона двухскатной крыши должен быть более 5°. В некоторых случаях этот показатель достигает отметки в 90°.

В той местности, где погодные условия не самые лучшие и постоянно прослеживаются дожди и снег, скаты делаются крутыми. В подобной ситуации угол выбирают в пределах 35-40°. Тогда это предотвращает задержку воды и снега на поверхности крыши.

Однако, с таким углом кровли невозможно возвести дополнительный этаж с чердачными помещениями. Выходом из ситуации послужит ломаная стропильная система крыши. Сверху такая конструкция будет пологой, а снизу с резким уклоном.

Пологие крыши активно применяются в местностях с сильными порывами ветра. При постоянном ветре уклон делают 15-20°, чтобы защитить покрытие кровли.

Оптимальным выбором будет что-то промежуточное, когда скат подбирается не самый крутой. Обратите внимание, чтобы наклон не был слишком пологим.

Не стоит делать слишком большой угол наклона, это повлечет за собой дополнительные расходы на сооружение крыши из-за парусности будущей конструкции крыши.

Выполняя монтаж стропильной системы, сначала следует ознакомиться с основными элементами конструкции:

Мауэрлат — брус, крепящийся по периметру дома на верхнюю плоскость стен;
Опоры и стойки;
Лежни — опорная система брусьев, монтируемые на колонные или несущую систему перегородок;
Прогоны — элементы опоры, укладываемые вдоль оси конструкции крыши, используются стойки;
Балки перекрытия.

Висячие стропила своими руками

Стропильная система своими руками на примере висячих стропил подразумевает на первом этапе установку балки перекрытия и мауэрлата. Полное отсутствие каких-либо опор (вертикальных, горизонтальных). Не требуется установка стоек и прогонов.

По шаблону размечают центральную часть крыши, где будет располагаться конек. Для этого используют доски фронтоны прибитые по центру. На самих фронтонах делают пометки высоты будущей конструкции кровли.

Фото стропильной системы

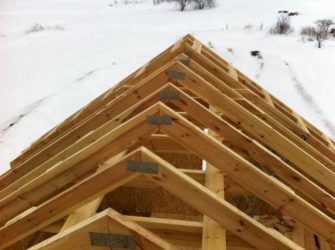

Также рекомендуем посетить:

Источник: https://mojdominfo.ru/stropilnaya-sistema/

Устройство стропильной системы двухскатной крыши: сборка и установка

Конструкция системы стропил
Установка стропильной системы

Крыша – этот тот элемент конструкции дома, который придает ему неповторимый вид. Вариантов сооружения такого конструкционного элемента – великое множество. Но есть среди них одна, двухскатная, вид которой замечательным образом меняется в зависимости от угла наклона ската.Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы двухскатной крыши должно быть продумано еще на этапе разработки проекта дома. Грамотно выполненная конструкция должна быть способна справиться с постоянными нагрузками, скажем, весом кровли, а также с временными, которые преподносит природа – снеговыми, ветровыми, дождевыми. Самым оптимальным считается план двухскатной крыши, в котором стропильные ноги своими концами упираются в опорный брус, так называемый мауэрлат, и особым образом фиксируются. В этом случае нагрузку удается равномерно распределить по периметру дома.

Конструкция системы стропил ↑

Как уже было отмечено, залогом прочности любой крыши является ее стропильная система. По конструкции они подразделяются на наслонные и висячие.

Висячая ↑

Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой. В стропильное устройство ломаной двухскатной крыши подобные затяжки – балки перекрытия. При величине пролета от 8 м, под каждую ферму дополнительно устанавливают бабки с подкосами.На заметку«Фермой» называют 2 стропильные ноги, которые соединены между собой и усилены раскосами.

Наслонная ↑

Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6.5 м.На заметкуУстройство двухскатной крыши может предполагать наличие обоих типов как наслонных, так и висячих.Наслонная конструкция легче, чем система висячая или комбинированная.Схема также может содержать элементы будущей мансарды. Вертикальные стойки, укрепленные подкосами и ригелями, которые устанавливают в этом случае, могут служить в будущем частью мансарды. Опорой для них служат балки перекрытия. Читайте: Монтаж стропильной системы двухскатной крыши.

Способы монтажа мауэрлата ↑

В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.Мауэрлат фиксируют к стене:

посредством армирующего пояса (на бетон шпильками),
на шпильки, вмурованные в кладку стен,
с помощью катанки.

Последний способ больше подходит для небольших строений, отличающихся малой парусностью.

Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.

Коньковый прогон ↑

Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.

При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор.
При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.

Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла.
Подкосы помогают разгрузить стропила в центре. Их устанавливают под все «ноги» под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м.
Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.

Стропила можно устанавливать двумя способами:

собрать ферму на земле и поднять ее наверх;
собрать фермы прямо на месте установки.

Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.

Сделать подобный шаблон совсем нетрудно.

Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения.
Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем.
Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении.
Чистовой вариант подгоняют под этот шаблон и соединяют.

Крепление – один из важных моментов при монтаже крыши. Стропила крепят к мауэрлату двумя способами.

Жесткое крепление.Главным принципом данной технологии является исключение каких-либо воздействий на соединение – изгибов, поворотов, сдвигов. Такой статичности можно достигнуть выполняя крепления стропил при помощи уголков или опорных брусов. Можно также выполнить запилы на стропилах, использовать скобы, вбивать гвозди. Дополнительно крепят к стене проволокой или анкерами.

Скользящее (шарнирное). Такое крепление, имеющее 2 степени свободы, особо рекомендуется для деревянных домов. Движущейся частью в данной конструкции являются стропила. Его выполняют при помощи специального запила, закрепляя место сцепления двумя гвоздями, забиваемыми под углом, или металлической пластины, снабженной отверстиями для гвоздей и другими.

Фермы сначала монтируют в начале и в конце строения, после чего натягивают между ними шнур. Уровень горизонта должен получиться идеально ровным. Если обнаружится перекос, одну из ферм можно немного приспустить. Все другие стропила устанавливают под этот шнур с заданным в проекте шагом. После чего монтируют дополнительные элементы: подпорные балки, раскосы, рамы и ригеля.

В качестве примера, посмотрите видео: «Двухскатные крыши: монтаж стропильной системы».

На заметку

Затруднений в установке простого каркаса не возникнет, если знать, каким образом устроена двускатная крыша — стропильная система под металлочерепицу, профнастил, ондулин или другое покрытие с учетом технических и технологических особенностей той или иной кровли.

(2 votes, average: 4,50 5)

Источник: http://stylekrov.ru/ustrojstvo-stropilnoj-sistemy-dvuxskatnoj-kryshi-sborka-ustanovka.html

Крыша двускатная – в работе приятная

Беседка, которую вы так любовно построили на своём участке – своими руками по собственному чертежу – стоит и радует своей новизной. Пришло время подумать какую же крышу ей сделать, чтобы было и красиво, и надежно, и не особо сложно. Одно из самых простых по конструкции и доступных в материальном плане решений – двускатная крыша. К тому же она еще и легковесная, её под силу поставить одному человеку – своими руками и без сторонней помощи.

Еще один плюс –крыши с двумя скатами, легко монтируется как на кирпичном, так и на деревянном или блочном строении. А также на каркасах из профильной трубы, зданиях из самана… Двускатная крыша прочна и привлекательна, и подходит для беседок, дач, домов, теплиц, бань, сараев. Стоит сделать её один лишь раз, и обязательно возникнет желание вновь применить обретенные навыки.

Своими руками и без обязательного архитектурного согласования

Как правило, двухскатную крышу ставят на строениях прямоугольной или квадратной формы. Для того чтобы её поднять на сруб или каркас совершенно не нужно дополнительной техники и что самое важное, – никаких специальных разрешений от инженерно-архитектурного бюро. Необходим лишь стандартный набор: составленный своими руками чертеж, материал и время, чтобы поставить и покрыть крышу.

Совет: при подборе кровельного материала, которым вы своими руками будете покрывать скаты крыши, нужно учесть, что чем ниже у него резонирующая способность, тем тише будет внутри здания.

Так, профилированный настил или листы металлочерепицы в качестве кровли беседки, создадут во время проливного или частого дождя достаточно громкий и звучный шум. А, например, волнистый ондулин, с волокнистым наполнителем в основе, шифер, стеклорубероид (или другой рулонный материал) – погасят звук стучащих капель. Дранка и камыш придадут музыке дождя экзотический шарм.

Обязательно подготовьте инструмент:

измерительную рулетку (она должна быть достаточно длинной);
острый нож с крепкой ручкой (столярный);
удобную ножовку и несколько видов полотна к ней;
топор с короткой ручкой;
прочный канат для поднятия стропил, кровельного материла;
дрель и шуруповерт (желательно аккумуляторные);
гвозди, саморезы, шурупы, болты и гайки, крепежи;
болгарку;
измерительный уровень (лучше всего использовать гидравлический, у него наименьшие отклонения параметров).

Затем следует сделать обмер будущей двухскатной кровли и определить уровень (градус, угол), под которым задумали сделать наклон скатов.

Для определения уровня можно воспользоваться вот такой табличкой:

Угол наклона крыши

Сразу можно просчитать какой материал для кровли крыши лучше использовать при том или ином угла ската:

Если задумали своими руками сделать двухскатную крышу для баньки на дачном участке, необходимо рассчитать параметры крыши.

Секреты устройства двухскатной крыши

Устройство двухскатной крыши имеет в своем основании каркас – стропильную систему. Она может быть как висячей, так и наслоенной. Для первого варианта системы опорой служат несущие (главные) стены (боковины) строения, для второго – стены и смонтированные перегородки.

Тематический материал:

Как ставить стропила на двухскатную крышу

При этом устройство обоих вариантов стропильных систем обязательно имеет следующие составные элементы:

Опорный брус, равномерно распределяющий тяжесть крыши — мауэрлат. Он фиксируется с помощью хомутов (скоб) или строительных шпилек по периметру несущих конструкций.
Придающие крыше необходимую угловую конфигурацию стропильные ноги.
Стропила, крепящиеся в средине перекрытия.
Конек, соединяющий скаты (склоны, полотна) крыши.
Обрешетка (подложка), на которую стелется и фиксируется кровельный материал. Как правило, ее своими руками делают либо из листов фанеры, либо из ориентированно-стружечных плит — в зависимости от тяжести и плотности покрытия.
Лежень – рейка (жердь, брус), что устанавливается на стропила.
Вандруты (их еще называют крепи или прогоны) – брусья, доски, рейки, лежащие горизонтально по отношению к стоящим вертикально стойкам.

И еще, как правило, фиксирующие затяжки, которыми укрепляют строительные ноги стропильной системы.

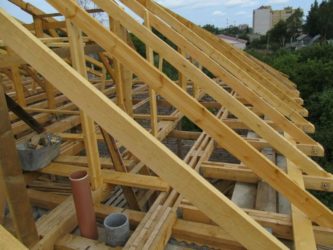

В зависимости от желания и возможностей, можно сделать разные вариации стропильной системы. Например, таких, как на этом фото:

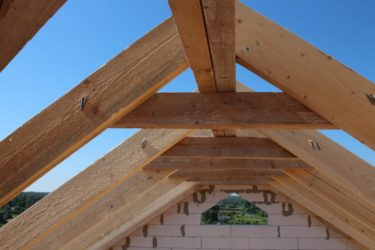

Или попроще:

Есть шаблонный вариант устройства ломанной двухскатной кровли (со схемой крепления стропил):

Нужно запомнить одно правило: крайние – основные стропила – ставятся и закрепляются в первую очередь. Это основа всей стропильной системы. Надежность устройства двухскатной кровли напрямую зависит от них. К ним последовательно крепятся промежуточные стойки, на которые выстилается утеплительный, а потом и кровельный материал.

Рассмотрим простое устройство двухскатной крыши. Так, если несущие стены удалены друг от друга на 6 метров, то стропила будут укладываться на монтируемый по периметру каркаса брус (мауэрлат).

Если же расстояние между главными боковыми сторонами от 6 до 8 метров, противоположные стропила скрепляются между собой ригелем.

Ну а когда расстояние между несущими стенами (сторонами) каркаса беседки достигает 12 метров – нужны промежуточные (добавочные) стойки или затяжка. Ее прикрепляют к мауэрлату.

Как правило, если беседка деревянная, ее верхний контур (обвязочный) заменяет мауэрлат (то есть не нужно устанавливать опорный брус). Устройство стропильной системы каменной беседки требует, чтобы мауэрлат надежно был зафиксирован к стене шпильками или анкерными болтами (их диаметр не должен быть меньше 14 мм). Для пущей прочности необходимо сделать армированную бетонную опояску, и уже в нее установить крепежи для фиксации опорного бруса, под который выстилают гидроизоляционный слой.

Особенности монтажа – простое в доступном

Для того чтобы правильно сделать и собрать двухскатную конструкцию, нужно не ошибиться с подбором стропильного сечения и интервалом (шагом) между стропилами. Например, беседки, как правило, имеют не очень большое расстояние между пролетами. Значит, для них можно использовать 3-метровые стропила с максимальным сечением 5х15 см. При этом между ними рационально использовать шаг в 90 см.

Не знаете, как высчитать необходимые расстояния и размеры? Воспользуйтесь стандартными таблицами-помощницами для расчета шага и длины стропильных ног:

Проще и удобней всего начать сборку крыши на земле – близ беседки. Точно перенеся с чертежа все расчеты и замеры устройства, сделайте соответствующую подгонку материала, и скрепите стропильные ноги. Затем поднимите полуфабрикат конструкции вверх — на канате. И только после этого соедините их с мауэрлатом: либо с помощью запилов, либо гвоздями или скобами, либо уголками и саморезами.

Важно надежно и точно зафиксировать стропила к опорному брусу, для чего можно использовать промежуточное крепление – подпорку из рейки или доски. Прикрепив крайние ноги, выставите их вертикально, используя уровень, затем натяните разметочную нить или бечевку – на коньке и с двух сторон между ногами. Все остальное устройство двухскатной конструкции выставляйте именно по этим нитям, они обеспечат ее равномерность. А подпорки тем временем станут гарантом устойчивости стропильной системы – пока не будет сделана обрешетка (затем их нужно будет снять).

Совет: если сомневаетесь, что сможете ровно и четко выставить стропила, поставьте под конек (в месте, где установлен прогон) бабки, нижний конец которых будет упираться об лежень.

Следующий этап – установка обрешётки. Если используете мягкий кровельный материал (например, металлочерепицу) сделайте сплошную обрешетку, а под листовую кровлю больше подойдет составная рама, шаг которой не превышает 60 см.

Покрытие можно сразу выстилать на обрешетку, но все же двухскатное устройство будет гораздо надежнее, если сделать тепло- или гидроизоляцию рамы, а лучше и то, и другое.

Не определитесь, как именно это сделать? – воспользуйтесь данными наглядной подсказки:

Финальный этап строительства двухскатной конструкции – монтаж конька. Его крепежные стороны (полки) должны в свободном состоянии полностью соответствовать углу наклона скатов и фронтальных планок.

Полки также можно установить своими руками. Так, чтобы надежно зафиксировать конек, сначала монтируется брус сечением 7х9 см, к нему (с двух сторон) 2 рейки, затем все остальные составляющие. Их закрепляют внахлест так, чтобы каждый последующий элемент перекрывал предыдущий на несколько сантиметров.

Совет: если устройство двухскатной конструкции рассчитано на длину 7-метровых и более стропил, необходимо использовать дополнительные (второй) конек и опоры.

Вот в принципе и все секреты монтажа двускатной крыши, которую вполне можно сделать своими руками. Устройство ее может быть любым удобным для вас. Но если в голову не приходят никакие идеи, воспользуйтесь этой схемой-подсказкой:

И все у вас обязательно выйдет так, как задумано, главное — начать работу!

Источник: https://besedkibest.ru/o-kryshah/ustroistvo-dvuskatnoi-kryshi/
