Пролет между стропилами

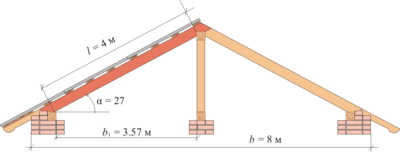

Как рассчитать расстояние между стропилами

Расстояние между стропилами (стропильными ногами) называется шагом стропил. При обустройстве крыши принято использовать шаг стропильных ног не более 100 и не менее 60 см. Надежность конструкции крыши полностью зависит от того, насколько правильно будет произведен расчет расстояния.

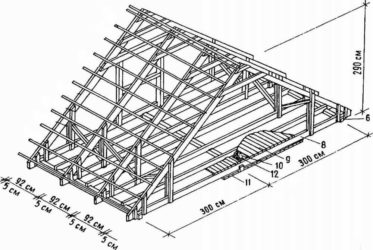

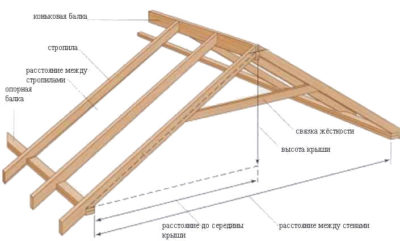

Схема стропильной системы крыши.

Неверное определение нагрузок на стропила и параметров материалов, используемых в качестве них, могут стать причиной деформации не только крыши, но и всей постройки. Крыша может обрушиться и повлечь за собой разрушение стен. Учитывая это, расчету конструкции стропильной системы необходимо уделять такое же пристальное внимание, как и общему проекту здания.

Методика проведения расчета расстояний между брусьями

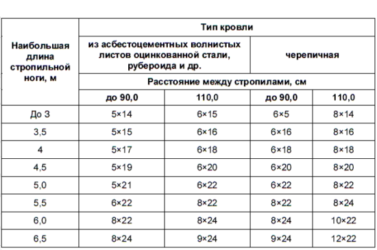

Таблица коэффициентов для расчета элементов стропильной системы.

Для того чтобы рассчитать шаг стропил и необходимое количество материала на крышу, необходимо выполнить ряд простых действий:

• двигаясь по карнизу ската, измерить его длину;
• разделить полученное число на выбранный шаг (от 60 до 100 см);
• прибавить к получившемуся частному 1 и округлить число в большую сторону.

В качестве примера возьмем скат длиной в 30 м и расстояние между стропилами в 0,6 м.

30 : 0,6 = 50

50 + 1 = 51 — для сооружения крыши потребуется 51 стропило.

Затем определяем шаг между брусьями, которые будут использоваться в качестве несущей конструкции:

30 : 51 = 0,58 м — расстояние между осями брусьев, которые будут устанавливаться на скате крыши в качестве стропил.

Данный пример показывает общую методику расчета несущей конструкции, но не учитывает специфику того либо иного кровельного материала. Специалисты рекомендуют рассчитывать расстояние, опираясь на характеристики кровельных покрытий.

Кроме того, расчеты следует выполнять с учетом материалов, из которых будет изготавливаться стропильная система дома. Здесь шаг во многом зависит как от вида материала, так и от его габаритов.

Специфика укладки стропил под керамическую черепицу

Структура кровельного покрытия из керамической черепицы.

Несмотря на то, что керамическая черепица является одним из элитных и экологически чистых кровельных материалов, ее укладка сопряжена с определенными трудностями. И основная из них — большая масса. Так, вес керамической черепицы почти в 10 раз превышает массу металлочерепицы. А это значит, что на каждый м2 конструкции будет оказываться давление от 40 до 60 кг. Данные условия подразумевают создание усиленной несущей системы, способной выдержать вес кровли.

Для создания стропильной системы под кровлю из керамической черепицы обычно используется брус с сечением не меньше 5х15 см, а лучше — 6х18 см. Влажность древесины не должна превышать 15%.

Расстояние между брусьями зависит от уклона ската и длины стропил. Так, чем круче кровля, тем большим будет расстояние между стропильными ногами. Если при уклоне ската в 15о шаг составит 80 см, то при уклоне в 75о он будет равняться 130 см. Длинные брусья будут располагаться на максимальном расстоянии друг от друга, а короткие — на минимальном.

Для того чтобы монтаж керамической черепицы был выполнен правильно, важен шаг не только стропильных ног, но и обрешетки. При создании конструкции дома требуется учитывать параметры каждого кровельного элемента (в данном случае черепицы). Обычно плитка черепицы не превышает длины в 40 см, а при монтаже образует нахлест с предыдущим рядом около 9 см. Это определяет шаг обрешетки, который должен быть не менее 31 и не более 35 см.

Также этот показатель может быть определен по следующей схеме:

• от длины ската отнимается длина нижнего ряда;
• затем отнимается расстояние между первым рядом обрешетки и последним стропилом.

Специфика монтажа несущей конструкции под металлочерепицу и профнастил

Схема шага обрешетки под металлочерепицу.

Монтаж металлочерепицы не требует усиления несущей конструкции вследствие небольшой массы. Древесина не будет сопротивляться оказываемым нагрузкам, а значит, и шаг между брусьями может быть нешироким. Так, при кровельном покрытии из металлочерепицы стропила могут располагаться на расстоянии 60-95 см друг от друга.

Профнастил — еще один кровельный материал, отличающийся небольшим весом. И по другим характеристикам профнастил максимально приближен к металлочерепице. Поэтому и шаг стропильных ног аналогичен вышеуказанным — от 60 до 90 см.

Параметры расстояния определяют характеристики строительных материалов. К примеру, если для обустройства конструкции на крыше используется доска шириной менее 10 см, расстояние должно быть уменьшено до 50 см.

Не стоит забывать о расстоянии между элементами обрешетки, которое может составлять от 0 до 400 см. Шаг обрешетки выбирается с учетом марки профлиста и величины уклона ската. К примеру, профлист марки С-21 с толщиной от 0,5 до 0,7 мм при уклоне ската крыши более 15о должен крепиться на обрешетку, шаг которой будет составлять не более 65 см.

Специфика расчета несущей конструкции для кровли из ондулина и шифера

Обрешетка под ондулин.

Ондулин отличается относительно небольшим весом, поэтому для его монтажа подойдет крыша со стандартными показателями стропильной конструкции — от 60 до 90 см. Но при этом необходимо учитывать особенности возведения обрешетки: она должна быть сплошной. Только такая основа создаст качественную опору для материала с учетом зимних снегов и воздействия солнечных лучей в летнее время.

Некоторые домовладельцы предпочитают использовать прореженный тип обрешетки, при котором расстояние между элементами составляет около 30 см, но, как отмечают специалисты, такой вариант не выглядит более удачным и требует больших затрат средств на возведение.

Кровля из шифера — самый распространенный вариант на территории постсоветского пространства. Во многом данный факт объясняется бюджетностью кровельного материала и простотой его монтажа. Так как шифер всегда имеет стандартные размеры, то и выбор расстояния между стропильными ногами ограничен одним значением — 80 см.

Это самое оптимальное решение для создания надежной конструкции, способной выдержать вес шифера и оказываемых на него нагрузок в виде снега, льда, дождя и т. п.

Исключения составляют скаты с большим уклоном: здесь показатель может увеличиваться в 1,5 раза. Обрешетка также должна быть стандартной — прореженной, из бруса или доски с сечением не менее 3 см.

При обустройстве стропильной системы крыши дома, независимо от вида кровельного покрытия, должно быть соблюдено основное правило: каждая конструкция должна иметь дополнительный запас прочности, который позволит выдержать непредвиденные нагрузки. Это правило касается в равной мере и шага между брусьями, и шага обрешетки.

Источник: https://1pokryshe.ru/stropila/rasstoyanie-mezhdu-stropilami.html

Расстояние между стропилами: учимся правильно подбирать

Расстояние между стропилинами – один из главных показателей, влияющих на конструкционная прочность. Правильный расчет шага установки стропилин дает возможность построить крышу, устойчивую к большим рабочим нагрузкам.

Нагрузки на крышу и расчет системы стропил

Проектная разработка односкатной или двухскатной кровли начинается с подбора типа системы стропил, угла наклона скатов (высоты кровли) и материалов для строительства системы. Расчет расстояния между стропильными ногами создается с учитыванием нагрузок, какие будет испытывать кровля во время эксплуатации. В число постоянных нагрузок входит:

• вес материалов, из каких сделана система стропил;
• вес покрытия для кровли;
• вес материалов кровельного пирога (гидрозащита, пароизоляция, материал для утепления);
• вес компонентов облицовки жилищного чердака или мансарды.

Кроме многократных нагрузок кровля испытует и не постоянные, к каким относятся:

• ветровая нагрузка;
• вес снежного покрова;
• человеческий вес при обслужевании и ремонте крыши.

Чтоб правильно высчитать шаг установки, нужно учитывать присутствие утепления кровли, сечение компонентов системы, вид обрешётки и кровельного материала. Расчет создается на основе СНиП 2.01.85 «Нагрузки и влияния».

Под шагом имеется в виду расстояние между стропилинами одного ската. Создавая расчет односкатной, щипцовой или трудной кровли, в большинстве случаев держатся следущей схемы:

• измеряется длина грядущего ската крыши;
• полученное значение разделяется на идеальное числовое значение шага стропилин;
• к получившейся величине добавляется единица, эффект округляется;
• длина ската крыши разделяется на округленный эффект.

Итоговый эффект позволит найти, через какое расстояние следует ставить стропильные ноги. Определение шага не может быть предельно конкретным, потому что требуется предусматривать большой ряд добавочных моментов, включая ширину утеплителя, специфики монтажных работ обрешетки под разные варианты материала для кровельных работ. Если проектируется кровля с дымоотводом, шаг можно откорректировать с учитыванием его месторасположения, чтоб не понадобилось в будущем убирать часть стропилины и ставить опорную систему, данную, как специализированная система стропил.

Расстояние между стропилинами под шифер

Шифер – классический материал для кровли. К его плюсам относятся такие свойства, как стойкость к воздействиям внешней среды (исключая механичные) и низкая цена. Шифер дает возможность создать покрытие для кровли, ремонт какого можно свести к замене индивидуальных элементов. Шифер имеет огромный вес и просит монтажа достаточно сильной системы стропил. Расчет расстояния, на каком нужно ставить стропилины под шифер, ведется с учитыванием сечения бруска для производства стропильных ног.

прекрасным решением – монтаж конструкции под шифер, в какой зазор между стропилинами обязан быть не меньше 800 мм. Чтоб система под шифер держала не только вес материала, но и высокие внешние нагрузки, каркасная рама создается из бруска или дощечки сечением не меньше 30 мм. Создавая расчет системы стропил под шифер, следует читывать, что этот материал имеет довольно большие противопоказания по подбору угла наклона скатов.

Стропилины под металлическую черепицу

Металлическую черепицу интенсивно применяют в виде удобного и красивого материала для кровельных работ при обустраивании односкатной, щипцовой, вальмовой или трудоёмкой кровли. Каркас под металлочерепицу строится по классическим правилам. Чтоб высчитать, на каком расстоянии лучше поставить стропилины, нужно учитывать нагрузки и угол наклона крыши. Металлическую черепицу определяет достаточно малой вес, вследствие чего она будет служить сменой древнему кровельному покрытию из шифера или черепицы на керамической основе. При этом стропилины не понадобится усиливать или менять шаг их установки.

Обычный шаг стропилин под металлическую черепицу формирует 600-900 мм. Сечение компонентов вполне может составлять 50-150 мм – этого довольно, чтобы сделать качественный каркас под металлическую черепицу. Но если планируется применение утеплителя, слой какого в районах с невысокими зимними температурами обязан составить 200 мм, для стропилин под металлическую черепицу рекомендуется применять брусок 200х50, чтоб не устанавливать добавочную конструкцию, сдерживающую материал для утепления. Зазор между стропилинами под металлическую черепицу лучше приладить под ширину листового или рулонного теплоизолятора.

Профлист: стропилины и каркасная рама

Профлист относится к лёгким и комфортным в использовании материалам для кровли. Оцинкованный или накрытый декоративно-защитным слоем профлист может применяться как для установки односкатной крыши подсобного помещения или автогаража, так же и для двухскатной кровли дома для жилья. Как высчитать расстояние, нужное для установки стропилин под профлист?

Чтоб обеспечить нужную конструкционную жесткость, стропилины под профлист достаточно ставить с шажком 600-900 мм. При этом нужно смотреть на угол уклона кровли. Расчет демонстрирует, что при больших внешних нагрузках профлист лучше ложить на конструкцию с небольшим шагом. Но если расстояние между стропилинами под профлист недалеко к предельному, а угол уклона кровли маленький, то система увеличивается благодаря применению более частой обрешетки. В этом варианте шаг каркаса под профлист обязан быть приблизительно 50 мм, ширина компонентов – не меньше 100 мм.

Система стропил под гибкую черепицу

К мягкой крыша относятся битумные и битум-полимерные материалы в рулонах, кровельные мембраны, а еще мягкая черепица. Гибкую черепицу определяет достаточно малой вес и нет потребности монтажа массивной конструкции стропил.

Расстояние мимнимум между стропильными ногами формирует 600 мм, предельное – 1500 мм. При установке опоры под гибкую черепицу важно учитывать угол наклона скатов: чем поменьше угол, тем поменьше обязано быть расстояние между опорами для сплошной обрешетки. На подбор шага действует и толщина материала для обрешетки – чем потолще фанерный лист или ОСП, тем больше может быть шаг установки стропильных ног.

Ондулин: расчет стропилин

Ондулин (шифер из битума) ложится на идеальную сплошную каркас из рамы, сделанную из материала листа. Это дает возможность кровельному покрытию удачно противиться ветровым и снеговым нагрузкам. Каркасная рама под ондулин опирается на стропилины, какие должны находится с шажком 600 – 1000 мм, в зависимости от угла наклона двухскатной или односкатной кровли.

Стропилины под ондулин делаются из бруска сечением 200×50 мм. Подбирая, на каком расстоянии ставить стропильные ноги для системы под ондулин, рекомендуется учитывать ширину материала для утепления, чтоб облегчить его монтаж. Подобный расчет дает возможность уменьшить затраты в финансовом плане на оборудование крыши.

Кровля из сэндвич-панелей

Крыша из сэндвича очень часто строится на зданиях из сип-панелей или постройках ангарного типа. Спецификой сэндвича считается его жесткость на изгиб, что дает возможность обходиться без установки классических стропилин. Маленькие пролеты от конька двухскатной кровли до части находящейся сверху стены (или расстояние между опорными системами односкатной крыши) позволяют монтаж сэндвича без добавочных опор.

Если длина пролета превосходит 4 метра, нужно установить добавочные прогоны. Для установки кровли из сэндвича на жилом доме часто ставят классическую систему стропил, но в этом варианте стропилины можно разместить с большим шагом – они исполняют роль опоры для прогонов. Расстояние между стропильными ногами выбирают исходя из длины имеющегося материала для прогонов и длины стен несущих. Технические показатели сэндвича дают возможность крыша держать большие рабочие нагрузки.

Поликарбонат: сооружение опорной системе

Поликарбонат сейчас широко применяется в виде материала для кровельных работ. Первым делом поликарбонат востребованный при сооружении беседок, навесов, зимних садов. Каркасная рама и система стропил под поликарбонат может делаться из древесины или металла.

Поликарбонат отличается по собственному весу в зависимости от толщины листа. Каркас из рамы под поликарбонат рекомендуется исполнять с шажком 600-800 мм. Каркасная рама (древесная или железная) устанавливается на стропилины, какие могут быть прямыми или иметь форму арки. В большинстве случаев зазор между стропилинами под поликарбонат может составлять от 1500 до 2300 мм. Чтоб правильно высчитать, на каком расстоянии лучше стравить стропилины, нужно принимать к сведенью площадь застекления, размеры и толщину листочков, учитывать, что поликарбонат закрепляется с зазором на тепловое увеличение.

Источник: https://CertainTeed.by/articles/rasstojanie-mezhdu-stropilami-uchimsja-pravilno

Шаг стропил под утеплитель

Стропильная конструкция является основополагающим элементом скатной крыши. Неправильно высчитанное расстояние между стропилами, неверный учет нагрузки на возведенную систему балок, их неправильная установка, скорее всего, приведут к деформации и обрушению. Устойчивость стропильной системы зависит:

обоснованности чертежа опоры для стропил с учетом длины пролета;

качества древесины;

шага стропил.

Очевидно, что главным условием надежности конструкции крыши является грамотно высчитанное расстояние между стропилами. Как определить эту величину для односкатной, двускатной, вальмовой крыши, разобраться можно.

На чем основываются расчеты длины пролетов

Грамотный расчет конструкции, при которой шаг всех стропильных ног высчитывается по одинаковому принципу для любого типа крыши, базируется на таких показателях:

1. нагрузка на 1м2 крыши;
2. тип кровельного материала (металлочерепица, шифер, прочее);
3. расстояние (пролет) между рядом стоящими опорами;
4. угол, под которым крепятся ноги стропила.

Чтобы высчитать максимальную нагрузку на крышу, что важно, нужно проанализировать и суммировать:

веса человека или людей, которые будут впоследствии заниматься ремонтом, обслуживанием самой крыши и объектов на ней находящихся.

Снег и ветер – величины для каждого региона разные, искать эти показатели нужно в справочной информации конкретной местности, региона.

Как рассчитать стропильные промежутки

Точное расстояние между стропильными ногами вычисляют с применением сложных математических формул, сопромата, однако многие умельцы справляются с этой задачей по-своему. После того как проведен расчет максимальной нагрузки, следует произвести такие действия:

• измерить длину крыши;
• полученный результат поделить на пролет каркаса крыши или приблизительный шаг для установки стропил, (шаг стропил это расстояние от одной до другой ноги стропильной системы, обычно в расчет принимается стандартная величина, приблизительно выбранная);
• добавить к полученному результату единицу, округлить полученное значение;

После этого длину кровельного ската следует поделить на полученное значение (число стропильных ферм) – получится искомый шаг стропил.

Пример расчета. Скат имеет в длину 27м, выбранный шаг составляет 0,8м.

27:0,8=33,7533,75+1= 34,75

округляем = 35, Цифра 35 означает, что нужно ставить 35 стропил.

Определяем расстояние между стропилами: 27: 35= 0,8. То есть нога устанавливается одна от другой на расстоянии 80 см.

Общепринятым стандартом является значение равное 1 метру, также оптимальным может быть шаг в восемьдесят, семьдесят, девяносто см. Очевидно, что порядок расчета нельзя назвать точным, потому, что не учтен тип кровельного материала.

Интервалы, между стропилами используемые под разные типы кровельных материалов

Осуществляя расчет шага ноги стропил необходимо учитывать характеристики и размеры кровельного материала. Наиболее популярными можно считать такие виды кровли:

• профнастил;
• керамическая черепица;
• металлочерепица;
• ондулин;
• шифер.

Данные виды кровли используют для монтажа крыш жилых домов, бань, хозяйственных построек. Для каждого типа кровли и формы крыши, односкатной, двухскатной или иной используется определенный промежуток между стропилами.

Профнастил

Профнастил современный долговечный материал, изготовленный из оцинкованного листа, сформированного в определенный профиль. Материал легкий, прочный. При его использовании расчет расстояния между рядом стоящими стропилами составляет 60-90 сантиметров. Большее расстояние возможно, только если есть скрепляющая стропила доска большого сечения. Обрешетка для профнастила делается из доски тридцатки, монтируется через 50 см друг от друга, если угол крыши 15°, профлист укладывают на обрешетку, устланную без промежутков.

Шаг стропил под профнастил не зависит от его марки. Так, С44 самый тяжелый материал крепят на обрешетку с пролетом 30 см, но шаг стропил при этом не меняется.

Керамочерепица

Расчет шага стропильных балок под керамочерепицу, материала большого веса, дорогостоящего, несколько отличается от прочих. Для материала вес, которого велик, используют только просушенные прочные балки сечением 50х150, 60х180 см. Оптимальные, принятые за стандарты расстояния между стропилами составляют от 80 до 120 см. Выбор интервала зависит от уклона и типа крыши. Расчет необходимо производить с учетом длины стропильной балки. Для самого длинного стропила требуется минимальный шаг и наоборот малая длина стропила позволяет использовать шаг максимальной ширины.

Металлочерепица

Металлочерепицу можно смело назвать лидером среди всех кровельных материалов. Ее используют для сложных, вальмовых, щипцовых, шатровых, односкатных крыш. Монтаж ее намного проще керамической черепицы. Металочерепицу можно положить на старую крышу, заменить керамочерепицу, шифер, используя при этом старый шаг. Металлочерепица вести меньше в 10 раз, поэтому используют балки меньшего сечения 50х150, шаг между стропилами составляет от 60-90 см, стандартные величины. Особенно удобно утеплять такую крышу, включив в расчет ширину рулонного или листового утеплителя.

Этот вид мягкой кровли становится все более популярным, легкий, удобный в монтаже, прочный и долговечный. Листы ондулина крепятся в нахлесток на обрешетку 40х50 из досок хвойных пород деревьев (шаг 60 см).

Шаг стропильных ног при этом от 60 до 90 см. Балки нужны сечением 50х150 или 50х200.

Шифер широко используется для покрытия хозяйственных построек, бань, домов, гаражей. Поэтому, какое должно быть расстояние между стропилами при использовании этого кровельного материала знают многие. Использование именно этого материала создало систему шага стропил 60-80, обрешетки 50х50. Обрешетку делают из брусков 50х50 или тридцатой доски в зависимости от ската. Для пологой односкатной крыши используется шаг обрешетки 45 см, для двускатной – 65 см.

Как различаются шаги стропил двускатной и односкатной крыш

Каждый тип крыши имеет свою прочность. От того какой запас прочности следует закладывать при монтаже того или иного типа крыши зависит шаг стропильных балок.

Односкатные конструкции крыш, которые характерны для простых построек хозяйственного назначения, делают из брусьев, укрепленных на стены. Расстояние между стропилами крыши напрямую зависит от их длины. Важно также учитывать сечение используемого бруса исходя из того, что чем длиннее промежуток, тем больше нагрузка.

Источник: http://krovlya-mp.ru/shag-stropil-pod-uteplitel.html

Расчет расстояния между стропилами

Расстояние между стропилами – это основополагающий параметр, от которого зависит прочность и надежность конструкции крыши, срок ее службы, возможность использования тех или иных кровельных материалов.

Прочность и срок службы кровли зависят от многих факторов: качества строительных материалов, климатических условий, надежности обрешетки.

Но несущая конструкция крыши – это фундамент, на котором покоится вся конструкция.

Стропильная система должна быть точно просчитана, грамотно смонтирована и надежно защищена от разрушительного внешнего воздействия.

Общая схема расчета стропильного шага

Стропильная система – это несущая конструкция всей крыши. Она состоит из стропильных ног, вертикальных стоек и наклонных подкосов.

Каждое стропило располагается на определенном расстоянии от следующего – это расстояние называется «стропильный шаг».

Именно от него зависят прочность кровельной конструкции, максимально допустимая нагрузка на квадратный метр и материалы, которые можно использовать для кровельных работ.

По ГОСТам минимальное допустимое значение стропильного шага составляет 60 см, среднее – превышает 1 м.

Для определения приблизительного шага можно воспользоваться следующей формулой: D/(D/m+1), где D – длина крыши от конька до конька, m – приблизительный стропильный шаг.

Все полученные результаты необходимо округлять до ближайшего большего целого. Очевидно, что такая формула служит исключительно для приблизительных расчетов.

Чтобы определить точный размер шага, необходимо принимать во внимание следующие факторы:

• собственный вес стропильной системы, т. е. материалов, из которых она изготовлена;
• вес материала, которым вы планируете крыть крышу;
• вес дополнительных утеплителей, уплотнителей, системы гидро- и пароизоляции;
• вес обрешетки;
• вес отделочных материалов чердака;
• климатические нагрузки (ветер, скопление снега).

Помимо вышеперечисленных нагрузок, кровля должна выдерживать вес, по меньшей мере, одного взрослого человека, чтобы в случае ремонта или установки антенны монтажник мог без опасений взобраться на крышу.

Если вы планируете установку дымоходной трубы, то ее местоположение необходимо изначально включить в расчеты, чтобы в будущем не потребовалось снимать часть кровли и устанавливать дополнительные точки опоры.

Односкатная и двускатная крыша: разница в стропильных системах

Для односкатной крыши возвести стропильную систему достаточно просто. Чаще всего стропила укладывают прямо на венец, без использования дополнительных опор и поддерживающих конструкций.

Именно поэтому максимальный угол наклона односкатной крыши ограничен 30 градусами: отсутствие дополнительных несущих конструкций и поддерживающих балок означает, что вся нагрузка ложится на стены здания и фундамент.

Оптимальный угол наклона – 15 – 25 градусов. Максимально допустимая длина пролета стропил не достигает и 6 м.

При возведении односкатной крыши обязательно учитывайте направление ветра и возможную дополнительную нагрузку от веса скопившегося на крыше снега.

Для домов, расположенных в регионах с сильными ветрами и малым количеством осадков, можно подгадать такой угол склона, при котором кровля очищается от снега за счет порывов ветра.

Двускатная крыша – это система из двух наклонных скатов, соединенных коньком. Одним из основных преимуществ такой конструкции является возможность более равномерного распределения нагрузки между стропильной системой и несущими стенами здания.

Кроме того, двускатный каркас позволяет опереть стропила друг на друга, что придает ему дополнительную прочность.

Общая прочность кровельной конструкции возрастает при приближении угла ската к 45 градусам. Именно такой наклон считается оптимальным для регионов с обильными осадками.

При повышении угла наклона, с одной стороны, значительно увеличивается устойчивость, поэтому можно брать больший стропильный шаг.

С другой стороны, повышается парусность крыши, поэтому для ветреных регионов оптимальный угол наклона не превышает 20 градусов.

Стропильная система под шифер

Несмотря на появление большого выбора современных кровельных материалов, классический вариант – шифер – до сих пор пользуется большой популярностью, в основном из-за дешевизны и легкости монтажа.

Расстояние между стропилами крыши под шифер вычисляют с учетом особенностей материала: шифер достаточно хрупкий, но в то же время способен выдерживать большие весовые нагрузки.

Допустимый диапазон стропильного шага под шифер – от 80 см до 1,5 м. Чаще всего используют усредненную длину шага, 120 см.

Поскольку сам по себе шифер весит достаточно много, материал для несущей конструкции нужно выбирать прочный, например, брусья с сечением не менее 75 мм на 150 мм.

Максимальное рекомендованное сечение брусьев – 100 мм на 200 мм. Чем толще брусья, тем активнее они впитывают влагу и тем больше деформируются.

:

Длина стропильного шага и толщина обрешетки взаимосвязаны: чем более прочную обрешетку вы планируете установить, тем меньше шаг, и наоборот.

Лист шифера имеет стандартную длину в 175 мм, шаг обрешетки подбирается таким образом, чтобы каждый лист шифера имел не менее трех точек опоры (одну по центру листа и две ближе к краям).

Рекомендованная толщина бруса для обрешетки под шифер – 50 – 60 мм, стандартные размеры доски для обрешетки – 30 мм на 100 мм.

Шаг обрешетки зависит от градуса уклона крыши: для пологой одно- или двухскатной крыши достаточно 63 – 67 см. Минимальный промежуток для крутой крыши составляет 45 см.

Точную длину стропильного шага под шифер вы сможете установить, только произведя точные замеры и рассчитав общий вес всех кровельных материалов.

Не забудьте учесть метеоусловия (возможность скопления снега, сильные порывы ветра) и нагрузку дополнительного оборудования (антенны или дымоходной трубы). Если на чердаке будет обустроена мансарда, то учтите вес утеплителей.

Нюансы системы для металлочерепицы

Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.

Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.

Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.

Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.

Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.

С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.

:

При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.

При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.

Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.

Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.

Стропильная система под профнастил и ондулин

Отличительная особенность профнастила – это легкость и жесткость, поэтому, как и в случае металлочерепицы, требования к стропильной системе не столь высоки.

Расстояние между стропилами под профнастил должно быть в диапазоне от 60 см до 120 см. Оптимальное сечение стропильной ноги зависит от пролета между опорами.

Так, для пролета в 3 м выбирают брус размером 40 мм на 150 мм, для пролета в 5 м – размером 50 мм на 180 мм.

Какое расстояние допустимо между стропильными ногами, зависит напрямую от сечения брусьев: чем больше стропильный шаг, тем более прочный материал необходимо использовать для стропил. При выборе шага более 80 см увеличьте толщину брусьев на 20 – 25 %.

Не забывайте учитывать вес обрешетки под профнастил. Расстояние между стропилами односкатной крыши в 60 см потребует обрешетки с минимальным сечением брусьев 25 мм на 100 мм.

При стропильном шаге, равном 80 см, – 30 мм на 100 мм и т. д. Важную роль играет и угол наклона крыши: при скате менее 15 градусов под профнастил рекомендовано укладывать сплошную обрешетку, которая значительно тяжелее разреженной.

:

Общие рекомендации для стропильной системы под ондулин во многом схожи с требованиями, предъявляемые к системе под профнастил.

Поскольку оба обладают относительно малым весом, опорная конструкция может быть достаточно легкой, что снижает нагрузку на несущие стены и фундамент здания.

Ондулин рекомендовано устанавливать на крышах со скатом в 5 – 50 градусов. Среднее расстояние между стропилами при таком склоне составляет 600 – 900 мм.

Чем выше градус наклона, тем большее расстояние между стропилами допускается.

На двускатную крышу с уклоном менее 10 градусов рекомендуется устанавливать сплошную обрешетку, что повышает нагрузку кровельную конструкцию.

В таком случае лучше использовать более толстый брус размером 40 мм на 50 мм, а стропильный шаг свести к минимуму (60 см).

Источник: http://kroemsami.ru/rasstoyanie-mezhdu-stropilami.html

Шаг стропил: план расчета и укладки

Конструкция крыши строительного объекта различного назначения подвержена различным нагрузкам – весу кровельного покрытия природного и искусственного характера, теплоизолирующих материалов, ветровому и снеговому давлению, весу стропильной системы. Поэтому, учитывая совокупность возможных нагрузок, возникающих при эксплуатации кровли, необходимо спроектировать шаг стропил.

От чего он зависит, мы изложим в этой статье.

Расчет стропильной системы

Стропильная система

Конструкция стропильной системы

Элементы стропильной системы опираются на несущую конструкцию стены, которая создает нагрузку на фундамент строительного сооружения. Выбор стропильной системы обусловлен типом кровли.

Как правило, конструкция стропил не видна на общем фоне устройства кровли. Однако, не стоит отрицать ее важность, так как именно качественный каркас придает всей конструкции крыши устойчивость и прочность. Причем качество стропильной системы должно оставаться неизменным, несмотря на тип кровельного покрытия (черепица на кровле или оцинкованное железо, еврошифер или рулонные материалы).

В любом случае расчет размеров материалов для устройства стропильной системы должен обеспечивать механическую прочность конструкции.

В критерии расчета должно входить:

• Тип материала;
• Конструкция кровли;
• Целесообразность и экономичность строительства.

Расчет стропильной системы производится на стадии проектирования крыши.

Он включает следующие позиции:

• Расчет сечения брусков для стропил;
• Расчет шага стропил
• Расчет пролетов;
• Разработку системы укладки стропил (стропильная ферма и конструкция);
• Анализ прочности несущих конструкций сооружения;
• Расчет применения дополнительных элементов (по необходимости – раскосы и затяжки).

Внимание. При строительстве типового проекта можно воспользоваться стандартными расчетами, указанными в строительных нормах.
Для индивидуального строительства к этому вопросу необходимо подходить особо, учитывая условия строительства и конфигурацию сооружения.

Расчет сечения стропильных элементов

Подбор сечения стропил зависит от таких показателей:

• Схемы крыши;
• Природных нагрузок, характерных для климатического региона;
• Длины стропил;
• Угла наклона ската и соответственно стропильных ног.

Правильный расчет геометрических параметров стропил обеспечит прочность конструкции.

В качестве стропильных элементов могут использоваться деревянные брусья или металлические элементы. Последнее время многие строители стали совмещать эти элементы в единую конструкцию.

Стоит отметить, что металлическая поверхность характеризуется появление конденсата, который капая на деревянные элементы, приводит к их гниению. В расчетах стропильных элементов мы остановимся на случае применения в конструкции только деревянных элементов.

Приведем некоторые расчеты сечения бруска для стропил:

1. При длине стропил 4 м и угле наклона  30 градусов используется брусок с сечением 50х140 мм;
2. Соответственно 4,3 м – 35 градусов – 50х150 мм;
3. 4,6 м – 40 градусов – 50х160 мм;
4. 4,95 м – 45 градусов – 50х170 мм;
5. 3,9 м – 25 градусов – 50х140 мм.

Такое сечение подходит для проектов с размещением стропил на расстоянии 1,6 м друг от друга.

При увеличении шага размещения стропильных балок, увеличивается показатель толщины. Строительный рынок для типовых проектов выпускает кровельные материалы, имеющие длину 1 м. Поэтому наиболее часто в конструкции стропильной системы используется шаг с таким же размером.

Заметьте, что снижение величины шага с 1,6 м до 1 м не приводит к уменьшению сечения бруса для стропил. Так что при условии размещения балок на 1 м друг от друга необходимо использовать расчет сечения, который мы привели выше.

Шаг между стропилами

Расчет расстояния между стропилами

Основу стропильной конструкции составляет треугольник, состоящий из верхнего пояса фермы – стропильных ног, и нижнего пояса – затяжки. Верхние концы стропильных ног соединяются с прогоном на коньке. Крепление нижних концов осуществляется на стенах дома с наружной стороны.

Способность выдерживать стропилами нагрузку обусловлена шагом из размещения.

Шаг стропильных ног зависит от многих показателей:

• Формы крыши (вальмовая, двухскатная или односкатная);
• Наклона ската;
• Параметров сечения балки (ширины и толщины);
• Конструкции стропильной системы (наслонная или висячая);
• Веса кровельного покрытия (согласитесь, что шифер, рулонные материалы, профилированные листы имеют различную массу);
• Сечения материала обрешетки (50х50 мм, 20х100 мм и прочие);
• Типов обрешетки (сплошная или с шагом).

Конечно, если учесть все показатели, то расчет даст гарантированный результат в направлении создания надежной крыши при высоких нагрузках, которые определяются технической характеристикой кровельного материала и требованиями строительных норм.

Для установления ширины шага используется нормативная и расчетная нагрузка. Обычно, нормативная определена нормами СНИП, а расчетная проводится конструктивным методом. В зависимости от размера конструкции крыши и кровельного покрытия.

Распространенный вариант – это использование бруска с сечением 5х15 см и шагом укладки от 80 до 180 см. при увеличении наклона ската расширяется стропильный шаг.

Например:

• При уклоне ската 20 градусов шаг составляет 80 см;
• Угол 75 градусов – шаг равен 130 см.

При расчете ширины шага учитывается длина стропильных элементов. При увеличении размера стропил нельзя увеличивать расстояние между ними.

Приведем пример расчета шага (см) с учетом длины стропил (м) и сечения бруса (мм):

1. 60 – 3,0 – 40х150;
2. 60 – 4,0 – 50х150;
3. 60 – 6,0 – 50х200;
4. 110 – 3,0 – 75х125;
5. 110 – 4,0 – 75х175;
6. 110 – 5,0 – 75х200;
7. 175 – 3,0 – 75х150;
8. 175 – 4,0 – 75х200;
9. 175 – 6,0 – 100х250.

Совет. Если в процессе эксплуатации у вас будет возникать необходимость перемещения по крыше, то рекомендуется устанавливать шаг между стропилами  85 см при наклоне ската 45 градусов.

Цель расчетов

Сооружение конструкции по расчетам

Как мы уже говорили, необходимость проведения расчетов обусловлена получением хорошего результата – устройство надежной и прочной крыши. Разработка расчетов направлена на выявление предельного состояния конструктивных элементов, то есть устойчивость к прогибу и разрушению.

Показатели расчетов, которые приведены выше,  выполнялись с учетом наклона ската, снеговой и ветровой нагрузки, веса кровли, высоты здания, что определяет устойчивость элементов к разрушению.

Устойчивость к прогибу определяется нормативными нагрузками, которые различаются для каждого региона. Значение нормативных нагрузок содержат СНИП по устройству и расчету стропильной системы.

План стропильной системы

План раскладки стропильных элементов

После проведения всех расчетов и подготовки материала можно приступать к сооружению стропильной конструкции. Для правильного монтажа осуществляется раскладка стропил.

План раскладки таков:

1. Определяется положение стропильных элементов (ног).
2. Наносится маркировка на стропильные пары.
3. Определяется положение пар относительно стеновой конструкции.

План разрабатывается на основе типа стропильной опоры. Для легких кровель можно применять конструкцию из стропильных ног и нижней затяжки. Тяжелые по весу кровельные покрытия нуждаются во включении в стропильную конструкцию дополнительных опорных элементов.

Приведем пример некоторых типов стропильной конструкции:

1. Наслонная (в качестве опоры для стропильных ног выступает мауэрлат – опорный брус; расстояние между опорами составляет 6 м);

Наслонная система на опарном брусе

1. Наслонная с ригелем (в этой конструкции монтируется затяжка между стропилами, обеспечивающая устойчивость к прогибу; расстояние опор под стропильные ноги равно 8 м);

Наслонная система с ригелем

1. Наслонная со средней опорой (дополнительно к опорному брусу и стропильным ногам устанавливается под конек стойка, к ней и стропилам крепятся подкосы; это позволяет увеличить прочность и жесткость конструкции, а также шаг между опорами до 12 м).

Наслонная со средней опорой

Внимание. Всегда в стойке закрепляется парное число подкосов для равномерного распределения нагрузки материалов на стропильную систему.

https://www.youtube.com/watch?v=L_sN9PgA-Co

Применение конструктивных мер расчетов и укладки стропил приводит к предохранению крыши от воздействия нагрузок кровельных материалов, ветра, снежного покрова. Грамотный расчет исключает необходимость проведения капитального ремонта до истечения гарантийного срока  применяемых материалов и монтажных работ.

Источник: https://krovlyakryshi.ru/obreshetka/shag-stropil-441
