Вальмовая крыша своими руками — разметка крыши, расчет стропильной системы и особенности монтажа

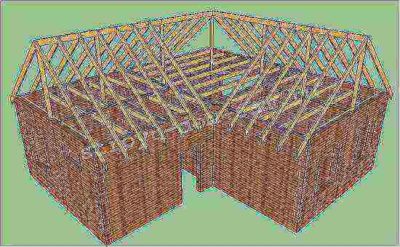

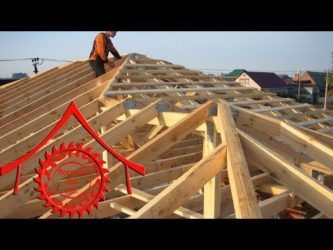

Пример четырехскатной вальмы
Крыша — это один из самых важных элементов в любом доме. Она является опорой и защитой от разных не дуг, например: дождь, ветер, солнечные лучи и т.п.
Виды вальм
Самый простой и классический вариант вальмовой крыши — это когда она имеет два ската, а по торцам присутствуют фронтоны.
Данный вид отличается от других, своим строением. Такая крыша имеет два дополнительных ската, которые удалены от её торца.
А вальмовая называется потому, что скаты имеют треугольную форму, отсюда и пошло название. Но так же, существует несколько видов вальмовой крыши, всего их три:
Шатровая крыша. Данный вид использует только для квадратных построек.
Её особенность заключается в том, что все скаты равны. И самое главное то, что все вальмы должны расходиться в разные стороны под одинаковым углом, это обязательно.
Ломаная крыша. Данный вид крыши имеет тяжелую конструкцию, но при этом очень красивый и эстетичный вид. Состоит она и множества скатов, причём скаты эти разного размера. Что бы возвести данную крышу надо потратить немало усилий на расчёты. Но благодаря неоднократным постройкам профессиональных строителей, все расчёты сделаны заранее. В итоге ломаную крышу, можно устанавливать по готовым разметкам.
Полувальмовая — данный вид предназначает собой, укрыв верхней части ската, а не полностью, как обычно.
Первичная разметка вальмовой крыши
Разметка стропильной системы
Что бы построить вальмовую крышу, надо знать несколько аспектов, особенности её конструкции и все узлы соединения.
Конёк — это деревянный брус. Он располагается посередине и является крепежом, для всех деревянных деталей.
Угловые стропила. Выдерживают большой вес, в итоге изготовляются из такого же бруса, что и коньки. Крепятся с одной стороны к коньку, с другой к углу дома, случаются моменты, когда и выходит за угол здания.
Промежуточные центральные стропила. Берут свой ход от концов конькового бруса, после переходят по всем скатам и вальмам, и выходят на стены дома.
Промежуточные. Выполняют все те же функции, что и промежуточные центральные стропила, только данный вид не затрагивает вальма.
Короткие. К коньковому брусу никогда не крепятся. Бывают абсолютно любой длины. В свою очередь, крепятся они к угловым стропилам, причём, обязательно, всё должно быть под одинаковым углом.
Для построения вальмовой крыши очень важны некоторые пункты, а именно, расчёты, чертежи, разметка и т.п. Всё эти аспекты должны быть максимально точными и без погрешностей. Всё потому что именно от них зависит соотношение длины вальм и скатов.
Самая первая, проводимая линия — это коньковый прогон. Иными словами — это осевая линия, которая проходит по верхней части обвязки и торца дома.
Следующим шагом нужно равномерно поделить коньковый брус, и начать устанавливать первые элементы стропильной системы.
После чего, надо сделать место, где будет находиться остальные элементы стропильной системы. Для этого надо взять замерную рейку, один её конец приложить к уже готовым, размеченным линиям, а второй к боковой стене.
Чтобы рассчитать длину стропильного свеса, нужно следующие. Нужно взять рейку и расположить её с двух концов, а именно: один — на свес кровли, второй, на внешний контур стены.
Следует заметить, что расположены они будут межу двумя элементами: боковой стеной и верхней части обвязки.
Таким же способом необходимо работать и на остальных трёх углах. Это позволит узнать все размеры центральных стропил и торцы конькового бруса.
Есть один совет, который очень помогает. Так как абсолютно все элементы стропильной системы — треугольники, для всех выше перечисленных расчётов очень поможет теорема Пифагора.
Замерная рейка — зачем она нужна и как используется?
Таблица коэффициентов расчета промежуточного и углового стропила
Чтобы построить вальмовую крышу, нужно потратить немало усилий и желания. В том числе и сделать множество замеров и разметки.
Так вот, чтобы не путаться где что, все замеры предлагается записывать на мерку, данный инструмент, избавит любого человека от использования рулетки.
Бывают такие моменты, когда встречаются одинаковые размеры, и вот что бы не измерять их множество раз, нужна рейка.
Также она будет учитывать все погрешности и на деле уже будет без них. В итоге получаются абсолютно точные размеры, готовые для нанесения.
Чтобы всё получилось замерную рейку следует изготавливать из ДСП или бруса, но самое главное, чтобы толщина равнялась 5 см, это нужно для того, чтобы при замерах на большом расстоянии мерку было хорошо видно.
Так же, есть один очень важный элемент для точной разметки. И это таблица коэффициентов стропильной системы. По данной схеме можно определить длину стропильных ног, причём абсолютно точно.
И самое главное, при кровле вальмовой крыши, использовать данную таблицу — это обязательно. Всё потому, что она даёт очень точные расчёты.
Приведём пример расчёта
Для начала, следует измерить горизонтальную проекцию промежуточного стропила. После посмотреть данные в таблице и определиться, что дальше делать.
Измерять длину нужно обязательно по нижней линии. (от одного конца конькового бруса, до другого конца, его крепления)
Таким же самым образом находится длина свеса. Только тут ещё можно, по желанию, воспользоваться теоремой Пифагора: a2+b2=c2, это при том, что а и b — горизонтальная и вертикальная линия.
Накосные угловые элементы вальма
Особенности накосных стропил и угловых элементов
В самом конце следует сделать разметку между угловыми элементами крыши и всеми промежуточными.
У вальмовой крыши есть свои особенности, а именно: она имеют косой срез, к которому крепится коньковый брус.
А вот, что касается конькового бруса, то он имеет два среза для креплений угловых элементов. Чтобы рассчитать накосное стропило надо сделать следующие:
Для начала, найти угол постройки, и от него начать отмерять длину до стропила.
В данном случае стропила — это произведение квадратов длин проекций центральных стропил.
Что бы узнать точную цифру, полученный размер нужно умножить на число — коэффициент (из таблицы) данная цифра и будет длина накосного.
Другие особенности возведения
Варианты опирания стропил
Один из самых важных и в тоже время, простых правил — это то, что коньковый бурс и все стропила должны быть изготовлены из одинакового материала.
К примеру, если коньковый брус 5 см, то и все элементы стропил должны быть 5 см.
Это нужно для того, что бы крыша была прочной на долгие года.
Иначе, со времен каркас будет проседать и деформироваться, а это вртяли кому то надо.
К тому же с одинаковыми размерами, будет очень легко делать все возможные замеры.
Помните: короткие стропила крепятся к угловым, а не так, как при возведении обычной крыши — к коньковому брусу. Но, также надо серьёзное внимание уделить углам коротких стропил, они должны совпадать полностью с углами остальных.
Что касается высоты, то, в принципе, она может быть абсолютно любой. Только вот, желательно, не очень низкой. Иначе в таком случае, придётся устанавливать дополнительную опору, которые будут держать крышу, а это дополнительное время и силы.
Чтобы вальмовая крыша стояла долгие годы, нужно использовать только качественный брус, высушенный и хвойных пород.
Это достаточно крепкий материал, который простоит долгие годы. Также нужно не забыть, про пропитку крыши, это нужно сделать обязательно, иначе она будет подвергаться природным неприятностям.
И последний совет, чтобы построить вальмовую крышу, нужно потратить немало усилий и времени, и то, это ещё не гарантирует успеха. Надо быть действительно профессионалом своего дела, чтобы получилось всё качественно.
Перед работой, обязательно нужно прочитать весь теоретический материал и быть в курсе всего.
По возможности найти помощников, которые смогут чем-то помочь.
Источник: http://profnastile.com/valmovaya-krysha-svoimi-rukami-razmetka-kryshi-raschet-stropilnojj-sistemy-i-osobennosti-montazha.html
Разметка и распил накосных стропил
Ларри Хон
Прежде чем начинать размечать накосные стропила для вальмовой крыши, необходимо обзавестись инструментом для разметки. Этот инструмент легко сделать самостоятельно из обрезков доски.
Лекало для разметки накосных стропил в вальмовой крыше
Начинайте с куска доски сечением 25х100мм и длиной 60 см или фанеры тех же размеров. Например, если накосное стропило будете делать из доски 5×20, то для лекала используйте 2,5×20 см. Используйте маленький плотницкий угольник или карксный угольник, чтобы чертить линии распила у конька и врубки «птичий клюв».
Если вы используете маленький стропильный угольник, на котором по гипотенузе нанесены метки угла наклона крыши 4, 6, 8 и т.д. (или углы в градусах), расположите его на доску, совместив прямой угол с верхней точкой стропила и соедините точки,
Если вы используете большой угольник для разметки каркаса, то установите его короткую сторону («язык») на метке 4 и длинную сторону («бритву») на метке 17 на одном из ребер доски и проведите линию вдоль «языка» для вертикального распила. Передвиньте угольник вниз по лекалу и начертите вторую вертикальную линию для распила линии каблука врубки «птичий клюв».
Высота над обвязкой (ВНО) у врубки «птичий клюв» для накосного стропила, перед тем как оно будет опущено, такая же как и у обычного наслонного стропила. Возьмите наслонное стропило и отмерьте вниз от верхнего ребра вдоль вертикальной линии к линии посадки «птичьего клюва». Перенесите это расстояние на вертикальную линию каблука врубки «птичий клюв» на лекале. В этой точке, положите один конец маленького стропильного треугольника (или «язык» большого треугольника) вдоль вертикальной линии и начертите линию уровня осадки перпендикулярно вертикальной линии.
Ниже «птичьего клюва», отпилите 15 см нижней части лекала до ширины наслонного стропила. Лекало может быть использовано для разметки свесов стропил, чем размечать каждое стропило по отдельности, с использованием рулетки и мелка.
Прибейте рейку 2,5×5 на верхнее ребро лекала, оставляя контрольную метку «птичьего» клюва видимой сверху.
Распил накосного стропила у линии конька вальмовой крыши
Если у стропил двускатной крыши нужно делать распилы у линии конька одинаковыми, то в вальмовой крыше нужно ещё делать двойные распилы накосных стропил.
Разметка и распил нарожников для вальмовой крыши
Нарожники обычно изготавливаются из доски того же сечения, что и обычные наслонные стропила. Существуют несколько способов разметки нарожников для распила. Поставьте нарожники аналогично стойкам фронтона, как показано на рисунке выше. Начинайте с максимальной длины, не укороченного наслонного стропила.
Затем, вы должны посчитать общую разницу, которая является стандартной разницей в длине между нарожниками. Эта информация может быть найдена в книге с таблицами для стропил. Для наклона крыши 4 к 12 (18,5°) с шагом между осями стропил 40 см, общая разница составит 42 см (см. таблицу ниже).
Если шаг стропил 60 см, то общая разница составит 63 см.
Первый комплект нарожников, самый длинный, будет короче обычного наслонного стропила на эту общую разницу. Посмотрите в чертежах сколько комплектов нарожников нужно для каждого пролета и положите это количество рядом с наслонным стропилом. Для прямоугольного здания с четырьмя накосными стропилами, вам понадобятся доски для четырех комплектов нарожников (то есть всего 8). Затем, расположите доски комплект за комплектом, используя для этого доски, которые короче предыдущего комплекта на приблизительно 30 см. Выровняйте концы уложенных для нарожников досок по стороне будущих свесов.
- Нарожники должны иметь свес такой же длины, как и у наслонных стропил, поэтому отмерьте от выровненных концов досок эту длину и проведите линию через рёбра всех досок и пометьте линию распила «каблука». Свесы стропил отпиливают по длине после установки, поэтому оставьте их, по крайней мере, на 5-7 см длиннее, чем это нужно.
- Потом, от вертикальной линии распила соединения с коньком не укороченного наслонного стропила, отложите назад общую разницу для первого комплекта нарожников.
- Укоротите этот комплект на половину ширины стропила под углом 45° (3,5 см для 5х доски), и
- проведите линию через верхние ребра нарожников в этом комплекте.
- Поставьте диагональную стрелку, указывающую направление бокового распила для каждой пары нарожников в комплекте, которые будут прибиваться к противоположным сторонам накосных стропил.
- Отмерьте вниз общую разницу между нарожниками для следующего комплекта, и далее аналогично.
Используя лекало для наслонных стропил, разметьте вертикальный боковой распил и «птичий клюв». Так как нарожники идут парами, вертикальный распил для стыковки с накосным стропилом размечается на противоположных сторонах досок для стропил.
Сделайте распил и сложите нарожники в соответствующий штабель, чтобы их можно было перенести к углам и положить на потолочные лаги. Короткие нарожники прибиваются к двойной верхней обвязке гвоздями 90 мм, забитыми через боковой распил.
Некоторые опытные плотники выработали экономный способ распила нарожников. Они делают один вертикальный распил и получают два нарожника. Это делается из достаточно длинных досок для длинного и короткого нарожника. Разметьте самый длинный нарожник с «птичьим клювом» на верхнем ребре доски и самый короткий — с птичьим клювом на нижнем ребре, как показано на рисунке выше.
Разделы книги ларри хона «очень эффективный плотник»
Источник: https://eplan.house/larry-haun/krysha/razmetka-i-raspil-nakosnyh-stropil
Вальмовая крыша своими руками: чертежи и фото, расчет, устройство
Вальмовая крыша выполняется на основе стропильной системы, которая походит на сооружение четырехскатной кровли.
Данный тип конструкции способен эффективно защитить дом от различных воздействий внешней среды и придать ему респектабельный вид.
Конструкция вальмовой крыши состоит из четырех скатов, два из них при сооружении получают форму треугольников, остальные два – форму трапеций.
Как можно видеть по фото, верхние грани трапециевидных скатов соединяются на коньке крыши, ее боковые стороны закрываются треугольными скатами.
Верхняя область треугольного элемента начинается с обеих сторон конькового бруса, нижние части треугольных элементов, как предусматривают классические проекты крыш частных домов, располагаются на том же уровне от плоскости грунта, что и трапециевидные скосы.
В результате, по всей длине сооружения крыши образуется горизонтальный карниз.
Не исключается устройство стропиловки частных домов с ломаными гранями под разным углом наклона – технология относится к типу четырехскатных крыш, такая модификация носит название мансардная.
Ломаная мансардная кровля берет начало в восточной традиционной архитектуре, ее форма отличается от восточных домов только изломом, который у них выполнен в обратную сторону.
В целом, как можно судить по ниже предложенным фото, вальмовая крыша, по сравнению с другими типами крыш, не имеет фронтонов.
Особенности устройства стропил вальмовой кровли
Устройство конструкции вальмовой крыши выполняется на специально сооруженном основании из деревянных брусьев, за счет которых впоследствии удерживается полностью вся система.
Поэтому монтаж вальмовой крыши должен начинаться с проведения расчетов относительно размеров конструкции и объемов стройматериалов, которые затем переносят на чертеж.
Составляя проекты, продумывают угол наклона скосов и вычисляют точное количество материалов, которые понадобится, чтобы построить вальмовую кровлю.
Если угол наклона площади крыши большой, то требуется заготавливать намного больше стройматериалов.
Схема составляющих элементов каркаса вальмовой кровли, включает в себя:
- мауэрлат – обустраивается по периметру стен дома, представляет собой брус, используется в качестве нижнего опорного элемента для стропил;
- центральные стропила – соединяются по краям конькового бруса, являются промежуточными;
- вертикальные опоры с укосами для жесткости – их устройство предусматривает крепление к центральной балке;
- коньковый брус – верхняя грань кровли, посредством него соединяются все элементы стропильной системы;
- вальмовые стропильные ноги – монтируются в направлении к внутренним или наружным углам стен дома;
- боковые стропила – находятся по обоим краям конька;
- нарожники – упрочняют накосные стропила;
- за счет прогонов, подкосов, лежней и стоек обеспечивается жесткость стропильной конструкции.
Виды вальмовых крыш
Вальмовая крыша своими руками может быть выполнена, основываясь на одной из ниже предложенных разновидностей.
Стандартная четырехскатная вальмовая крыша – собирается из двух трапециевидных и двух треугольных склонов, в основе лежат прямые элементы.
Угловые стропила крыши направлены от конька. Высота свесов находится на одном уровне.
Шатровая вальмовая кровля – четырехскатное сооружение, все грани которого соединяются в одной точке по центру.
Устройство крыши шатрового типа идеально для домов квадратного типа.
Датская четырехскатная – конструкция предусматривает наличие фронтонов вверху укороченных скосов, которые позволяют обустроить вертикальные оконные проемы.
Мансардная крыша – четырехскатная конструкция предполагает наличие ломаных граней.
Мансардная кровля отличается сложностью сооружения, но при этом, грамотно составленная схема ее обустройства, позволяет на площади чердачного помещения сделать полноценные жилые комнаты, как на фото.
Поэтому, если мансардная конструкция и обойдется дороже, все дополнительные затраты компенсирует рациональное использование ее площади.
Чтобы построить любую из вышеприведенных конструкций, в первую очередь, требуется определить угол наклона кровли.
Опытные кровельщики знают, насколько сильно угол наклона влияет на длительность срока эксплуатации вальмовой крыши и стен дома, которые она защищает.
Часто угол наклона скатов устанавливают, ориентируясь на климатические условия местности.
Если в регионе часто наблюдаются сильные порывы ветра, то лучше угол наклона сократить, что позволит исключить разрушение несущих стен дома.
В регионах славящихся сильными снегопадами, скаты наоборот делают резкими, в результате чего высота крыш не задерживает снег.
Плавные скаты частных домов уместны в засушливых местностях, они позволяют исключить излишний перегрев.
Как рассчитать стропильную систему для вальмовой крыши?
Расчет вальмовой крыши выполняют в квадратных метрах, по следующему плану:
- вначале нужно рассчитать общую площадь, учитывая проемы окон крыши и дымоходные трубы;
- вычислить длину скоса от края карнизной планки до конька;
- рассчитать детали, которые не являются частями кровельного покрытия.
При расчете не учитываются стоячие фальцы, выступающие детали брусьев и примыкание изделий рулонной кровли.
Кроме того, в ходе определения площади кровли, выполненной из металлочерепицы, необходимо учесть, что длина скосов укорачивается на 700 мм.
:
Правильно сделать расчет площади могут только специалисты с применением специального программного обеспечения.
При проведении расчетов крышу разделяют на зоны и для каждой площади делают индивидуальный расчет.
Готовые данные складывают и получают нужный расчет вальмовой крыши, в результате устанавливается точная высота крыши и угол наклона будущих скатов.
Такая технология позволяет упростить процедуру и снижает риск возникновения ошибок в вычислении.
В соответствии с выполненными расчетами составляется чертеж крыши, после чего проводят разметку ее площади.
В ходе разметочных работ пользуются мерной рейкой, которую заранее изготавливают из фанерного материала.
Ширина рейки должна составлять 5 см, на ее поверхности отмечают размеры основных элементов вальмовой кровли.
Наличие замерной рейки позволяет упростить и ускорить разметочный процесс, исключает возможные погрешности и не требует проведения повторных замеров рулеткой.
Вальмовая крыша предполагает чертеж следующего типа:
- Сверху на торцевых стенах дома по обвязке отмечаем точки, соединяем их линией – устройство конькового бруса;
- Разделяем толщину конька напополам, отмечаем положение первой детали стропил кровли. Пользуясь мерной рейкой, один ее край укладываем к сделанной ранее линии, другой – укладывается на боковую стену (в этом месте будет находиться точка положения промежуточного стропильного элемента);
- Рассчитывается длина свеса крыши, с этой целью один край измерительной рейки опирают на линию внешней части стены, другой край – укладывают на свес крыши. Передвигая рейку к краю поверхности боковой стены, делают отметку для центрального элемента стропиловки, который будет установлен на боковую стену и верхнюю область обвязки;
- По тому же принципу работают с оставшимися тремя углами, в результате определяют положение других промежуточных стропил будущей системы и коньковых торцов;
- Так как вальмовая кровля предусматривает в стропильной системе треугольные элементы, определить с точностью их размер можно, вспомнив теорему Пифагора;
- Правильно построить вальмовую кровлю позволит наличие расчетной схемы, где указано соотношение длины и возможное расположение стропильных элементов;
- Затем выполняют разметочные работы для промежуточных элементов стропиловки и накосных деталей кровли. Стропила фиксируют к коньковому брусу за счет косого среза, на коньке также делают подрез с обеих его сторон – для удобного фиксирования угловых деталей вальмовой крыши.
Дополнить вышеприведенную информацию подробностями позволит тематический видео материал.
:
Как вычислить длину промежуточных и угловых элементов?
Для вычисления размеров промежуточных центральных элементов стропиловки нужно обратиться к науке геометрии. Но сразу необходимо уточнить, какой угол наклона заложен в проекте крыши.
Затем для правильного расчета желательно воспользоваться таблицей соотношения показателей, показанной на фото.
Чтобы получить точную длину центрального элемента стропиловки, длину его заложения нужно перемножить на коэффициент, отыскав в таблице подходящий по показателям угол наклона крыши.
Применяя такой расчет, можно узнать длину стропила от места соединения с коньковым прогоном до места соединения на стене или мауэрлате. П
ри этом замеры должны выполняться по внутренней части стропильной ноги.
Расчет накосного (диагонального) стропила
Накосные или диагональные стропила, по сравнению с промежуточными стропилами вальмовых крыш домов, имеют небольшой угол наклона.
С целью обеспечить качественное устройство накосов, в процессе присоединения к коньку делают косые подрезы. Для небольшого дома устройство диагонального стропила можно выполнить на его угол.
При масштабном строительстве для углов объекта применяют шпренгели.
Длину диагональных элементов стропильной системы вальмовой крыши начинают вымерять от угла дома.
Заложение накоса на поверхность – это гипотенуза треугольника, катеты – заложения центральных стропил.
:
Далее применяем правило, которое использовалось для вычисления заложения промежуточных элементов.
Затем длину перемножаем на показатель указанный в таблице соотношений, и узнаем длину накоса.
Особенности монтажа стропиловки вальмовой крыши
Вальмовая крыша своими руками может быть построена без привлечения специалистов. Главное — приобрести качественные материалы и следовать существующим правилам монтажа.
Конструкция четырехскатной вальмовой кровли, помимо стропил, обустраивается мауэрлатом. Опорная балка или брус располагается по периметру стены дома строго в горизонтальном положении.
На мауэрлат монтируют потолочные брусья перекрытия.
Если возводится крыша на деревянном строении, стропиловку монтируют на венец сруба.
:
Диагональные стропила (накосы) крепят одним концом к мауэрлату, другим к коньковому прогону за счет косого среза. Дополнительно их закрепляют укороченными элементами стропиловки – нарожниками.
При большой площади вальмовой кровли с целью качественного монтажа угловых элементов и упрочнения стропильной системы, применяют шпренгельные фермы.
Часть нагрузки от накосных стропил берут на себя ригели, стойки, затяжки и подкосы, которые все вместе образуют жесткий каркас.
Нижние края накосных стропил соединяют с мауэрлатом с помощью врубок, в сочетании со специальными крепежными элементами.
Верхние края накосов в 1 м от конькового прогона связывают между собой горизонтальными стяжками – ригелями. Ригели представляют собой брусья с параметрами 120х40 мм.
Данный тип элементов стропиловки вальмовой кровли предназначен для противостояния ветровой нагрузке.
После того как накосы закреплены, переходят к монтажу рядовых элементов стропиловки вальмовой крыши.
Величина отступа между ними выбирается, исходя из ожидаемых нагрузок и типа кровельного материала.
Как правило, шаг между рядовыми стропилами не превышает 60-70 см.
Используемая длина накосов определяет свес вальмовой кровли, поэтому при недостаточной длине центральных стропил элементы удлиняют за счет соединения двух брусьев.
По готовой стропильной конструкции выполняют обрешетку, прокладывают гидро — и пароизоляцию, монтируют контробрешетку. Подробности в ниже предложенном видео материале.
:
Источник: http://stroyremned.ru/stroitelstvo/architektura/435-kak-postroit-valmovuyu-kryshu.html
Как строить вальмовую крышу: от разметки до монтажа стропильной системы
Вальмовая крыша отличается от обычной двускатной наличием дополнительных наклонных поверхностей, частично или полностью покрывающих торцовые части крыши.
Разновидностями вальмовой являются полувальмовая, шатровая или состоящая из множества скатов ломаная крыша сложной конструкции. Собственно вальмы – это скаты треугольной формы, наличие которых и стало причиной такого необычного названия.
Разберем особенности строительства вальмовой крыши своими руками на классическом примере.
Конструкционные особенности вальмовой крыши
- Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
- От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
- Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
- Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
- Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.
Внимание! При возведении кровли необходимо учитывать вынос стропил на 30 – 50 см за пределы мауэрлата для формирования навеса.
Особенности разметки при строительстве вальмовой крыши своими руками
Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.
- Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
- Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
- От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
- С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.
Обратите внимание! Если разметка проведена правильно, то размер всех вальмовых стропил будет равен между собой. То же касается стропил центральных и промежуточных.
Особенности монтажа стропильной системы при строительстве вальмовой крыши
- Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
- Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
- Немаловажная часть монтажа стропильной системыпри строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
- Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
- Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.
Обратите внимание! Все элементы стропильной системы должны иметь одинаковое поперечное сечение. Для обеспечения максимальной прочности возводимой крыше рекомендуется использовать брус размером 150 х 50 мм.
Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов
(Visited 3 525 times, 1 visits today)
Источник: http://one-stroy.ru/valmovaya-kryisha-svoimi-rukami/
Вальмовая крыша своими руками-разметка, расчет и возведение конструкции
✓
- ✓ Виды и типы конструкций крыш
- ✓ Промежуточные стропила.
Для почти всех строителей, с которыми мне приходилось сталкиваться, строительство четырехскатных вальмовых крыш труда не составляет, так как им приходиться пользоваться этой системой довольно часто, например такие конструкции часто используются при строительстве крыши отдельностоящей бани.
Главное понять что в вальмовой стропильной системе и возведении её конструкций главное правильный расчет и точная разметка.
То есть как всегда все дело упирается в один и тот же принцип который у хорошего строителя главный: Семь раз отмерь, а только лишь один отрежь.
Виды и типы конструкций крыш
Для начала разберемся с формами крыш, их устройством и наиболее часто встречающимися конструкциями, чтобы Вам было был более понятен разговор о крыше вальмовой. Собственно Вы и сами с этим быстро разберетесь если взглянете на этот чертеж-схему с обозначениями (можно увеличить).
какие бывают крыши – конструкции, формы и устройство
На фото цифрами:
СХЕМА ДВУСКАТНОЙ КРЫШИ
- Подкосы
- Затяжка
- Наклонная стропильная нога
- Мауэрлат
- Перекрытие верхнего этажа
- Кобылка
СХЕМА ЛОМАНОЙ КРЫШИ
- Стропила верхнего пояса фермы
- Затяжка верхнего пояса
- Стойка
- Балка нижнего пояса
Типы скатных кровель:
а – односкатная; б – двускатная; в – ломаная (мансардная); г – вальмовая; д – многощипцовая
Меряй понизу.
В соответствии с предлагаемой методикой все замеры следует делать по нижнему ребру стропил. Я не буду подробно останавливаться на том, как пришёл к этому выводу. Просто после того как я стал измерять именно так, а не по некой теоретической средней линии, всё встало на свои места. Делая разметку по нижнему ребру стропил, я замеряю именно до той самой точки, от которой и нужно делать рез. Количество рабочих этапов при этом сокращается, а значит, и уменьшается вероятность того, что будут допущены грубые ошибки.
Другое достоинство предлагаемой методики в том, что вам не придётся думать, на сколько следует опускать угловые стропила, поскольку для всей несущей конструкции предполагается использовать пиломатериал одного и того же сечения.
Например, для рассматриваемой в этой статье крыши и угловые (короткие), и промежуточные стропила я вырезал из доски сечением 50×150 мм. Благодаря этому верхние рёбра коротких стропил оказались чуть выше углового стропила, и, как следствие, — между последним и настилом крыши образовался зазор, позволяющий воздуху просачиваться вверх к вентиляционному проёму в коньке крыши.
Расчёты осуществлять несложно, так как расположение каждого стропила можно изобразить с помощью прямоугольных треугольников, а значит, и рассчитать с помощью теоремы Пифагора.
В данной статье вся технология показана на примере небольшой прямоугольной постройки. Поскольку её крыша невелика по своим размерам и весь каркас возводится из пиломатериала сечением 50×150 мм, поправок на более мощные коньковый брус и угловые стропила делать не приходится.

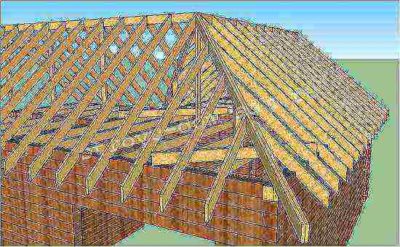

Фото 1.Конструкция вальмовой четырехскатной крыши
- Угловое стропило всегда имеет более пологий уклон, чем промежуточные стропила. Для данной крыши с уклоном 6:12 уклон углового стропила составляет 6:17. Все стропила, смонтированные на данной постройке (включая угловые), вырезаны из досок сечением 50х 150 мм.
- Короткие стропила стыкуются не с коньковым брусом, а с угловым стропилом, и имеют такой же уклон, что и промежуточные стропила.
- Коньковый брус для данной постройки вырезан из того же пиломатериала, что и стропила.
- Центральные промежуточные стропила. На концах конькового бруса стыкуются три промежуточных стропила, которые называют центральными промежуточными стропилами.
- Промежуточные стропила. Эти стропила опираются на верхнюю обвязку и коньковый брус.
Ссылка по теме: Строительство крыши своими руками-из чего и как?
Мерная рейка и таблица коэффициентов
Первым делом я знакомлюсь с конструкцией и прикидываю, как элементы будут соединены друг с другом. Затем изготавливаю мерную рейку из полоски фанеры шириной 50 мм. Кладу её на верхнюю обвязку торцевой стены и размечаю заложение (горизонтальную проекцию) промежуточного стропила, толщину стены (для подреза опорной части) и свес крыши (рис. 1).

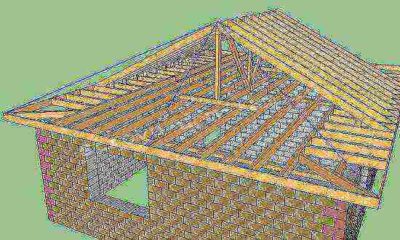

Рисунок. 1. Разметка центральных промежуточных стропил.
На схеме видно, что центральные промежуточные стропила и стены формируют квадраты (закрашены в розовый цвет) в углах постройки.
Угловое же стропило делит каждый квадрат по диагонали, образуя два прямоугольных треугольника.
Также читайте: Каркас своими руками – схемы, фото, чертежи и устройство
Промежуточные стропила
Эти стропила опираются на верхнюю обвязку и коньковый брус.
Использовать мерную рейку очень удобно, так как все требуемые замеры можно делать сразу на ней, не теряя времени на беготню взад и вперед.
Другим подспорьем в работе мне служит таблица коэффициентов, в которой представлены соотношения между длиной и заложением стропил для различных уклонов ската крыши (рис. 2). В одном из её столбцов представлены коэффициенты для промежуточных, а в другом — для угловых стропильных ног. Чтобы получить длину стропила, достаточно умножить заложение на коэффициент. Эту таблицу я всегда держу в своей записной книжке.
|
Таблица коэффициентов для расчета |
||
|
Уклон ската крыши |
Коэффициент для промежуточного стропила |
Коэффициент для углового стропила |
| 3:12 | 1,031 | 1,016 |
| 4:12 | 1,054 | 1,027 |
| 5:12 | 1,083 | 1,043 |
| 6:12 | 1,118 | 1,061 |
| 7:12 | 1,158 | 1.082 |
| 8:12 | 1,202 | 1,106 |
| 9:12 | 1,25 | 1,131 |
| 10:12 | 1,302 | 1,161 |
| 11:12 | 1,357 | 1,192 |
| 12:12 | 1,414 | 1,225 |
Если же приходится возводить каркас крыши, данные по которой в таблице отсутствуют (для нестандартных уклонов скатов), то в этом случае можно обратиться к теореме Пифагора.
Рисунок. 2. Определение длины промежуточного стропила.
Существует немало способов для того, чтобы найти длину стропила. Однако во всех случаях нужно взять заложение (горизонтальную проекцию) стропила и преобразовать его в длину. Делают это с помощью теоремы Пифагора. Можно также использовать таблицу коэффициентов. В этом случае следует знать заложение и уклон ската крыши.
1. С помощью мерной рейки замерьте заложение промежуточного стропила. Найдите в таблице тот коэффициент, который соответствует уклону ската крыши. Для получения длины стропила умножьте заложение на этот коэффициент.
Если уклон ската крыши находится между теми значениями, что имеются в таблице (например, 6,5:12), то лучше воспользоваться теоремой Пифагора. Снимите с мерной рейки значение заложения. Умножьте это число на уклон ската крыши, выраженный в виде десятичной дроби (например, 6,5:12=0,54), и получите подъём. Для определения длины стропила воспользуйтесь теоремой Пифагора: a2 + b2 = c2, где а — подъём (вертикальная проекция); b – заложение (горизонтальная проекция); c-длина.
2. Замерьте длину стропила по нижнему ребру. В соответствии с данной методикой длина стропила — это расстояние от подреза для конькового бруса до подреза для опорной части.
3. Для получения длины свеса стропила умножьте его заложение {горизонтальную проекцию) на коэффициент.
Взгляните на вид крыши в плане
При разметке угловых стропил трёхмерное изображение является не столь ясным, как двухмерный чертёж. Если же вы взглянете на вид крыши в плане, то сможете увидеть, что заложение углового стропила представляет собой гипотенузу равнобедренного прямоугольного треугольника (рис. 3).

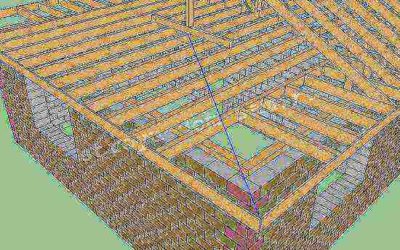

Рис. 3. Определение длины углового стропила.
Угловое стропило отличается от промежуточного тем, что у него более пологий уклон, подрез с двойным скосом для конькового бруса, более длинное заложение и, как правило, более длинный подрез для опорной части. Определить длину углового стропила можно умножив его заложение на коэффициент (из таблицы коэффициентов вверху), либо рассчитать с помощью теоремы Пифагора.
1.Определите положение углового стропила на верхней обвязке. В точке А линия разметки углового стропила пересекает внутренний контур верхней обвязки. Замерьте расстояние до ближайшего центрального промежуточного стропила. Заложение углового стропила рассчитайте с помощью теоремы Пифагора.
2.Вычислите длину углового стропила, умножив его заложение на коэффициент (из таблицы коэффициентов).
3.Рассчитать свес углового стропила можно в два приёма. Сначала решают прямоугольный треугольник, гипотенуза и катет которого — горизонтальные проекции свеса углового и промежуточного стропил соответственно. Затем, используя таблицу коэффициентов (или теорему Пифагора), рассчитывают длину свеса углового стропила.
Разметку углового стропила на верхней обвязке можно сделать так
Определите начальную точку (А) там, где линия разметки стыкуется с внутренним краем верхней обвязки, а затем замерьте расстояние от этой точки до линии разметки ближайшего центрального промежуточного стропила. Этот замер позволяет рассчитать заложение, а затем и длину углового стропила.
После того как вы получите длину углового стропила, вернитесь мысленно к трёхмерному изображению.
Рассчитанная длина стропила представляет собой отрезок линии, проведённой вдоль нижнего ребра доски от верхнего подреза с двойным скосом до нижнего подреза для опорной части. Таким образом, остаётся прорисовать от полученных точек резы, выполнить их, и стропило готово.
Чтобы упростить разметку и выдержать равные межцентровые расстояния, целесообразно в точности перенести разметку с боковых стен на торцевые.
Здесь также следует использовать мерную рейку.
Это позволит состыковать каждую пару коротких стропил в одной и той же точке на угловом стропиле.
Если взглянуть на схему несущей конструкции крыши в плане, то нетрудно убедиться, что расстояние от подреза для опорной части углового стропила I (точка А) до линии разметки короткого стропила является заложением короткого стропила.
Рис. 4. Определение длины короткого стропила.
1. Разметьте на верхней обвязке короткие стропила. Их целесообразно монтировать в створе со стойками боковой стены, а не делать новую разметку. Определите заложение короткого стропила путём замера от точки А до линии разметки короткого стропила.
2. Чтобы получить длину короткого стропила (от двойного скоса до подреза для опорной части), умножьте заложение короткого стропила на коэффициент для промежуточного стропила. Свес короткого стропила подрезают так же, как и свесы промежуточных стропил.
После того как вы завершили разметку, можно приступать к подрезанию стропил. Для удобства работы изготовьте шаблон из куска фанеры, у которого имеется прямой угол фабричного изготовления. Например, для уклона ската 6:12 разметьте 12 дюймов (300 мм) с одной стороны (подъём) и 24 дюйма (600 мм) — с другой (заложение). Соедините эти отметки и получите треугольник. После подрезания фанеры прикрепите к длинной стороне треугольника брусок сечением 25×50 мм. Завершив изготовление шаблона, запишите на нём красным цветом коэффициент.
Рисунок. 5. Для разметки и подрезания стропил используйте шаблон.
Для справки-несколько советов по монтажу вальмовой стропильной конструкции:
- Чтобы свести ошибки к минимуму, используйте не рулетку, а мерную рейку.
- На верхней обвязке торцевой стены разметьте осевую линию. Затем замерьте половину толщины конькового бруса и разметьте линию размещения первого из числа центральных промежуточных стропил.
- Совместите конец мерной рейки с линией размещения того центрального промежуточного стропила, которое вы только что разметили. На другой конец мерной рейки перенесите линию внутреннего контура боковой стены. Это и есть заложение промежуточного стропила. Затем перенесите на рейку линию наружного контура данной стены и свес крыши. Позднее это понадобится для расчёта длины свеса стропила.
- Чтобы определить размещение второго из числа центральных промежуточных стропил, переместите мерную рейку на боковую стену и перенесите на неё заложение стропила от внутреннего угла верхней обвязки.
- Повторите эти действия в остальных углах. Действуя подобным образом, вы найдёте расположение концов конькового бруса и всех центральных промежуточных стропил.
При подготовке статьи использованы материалы, автором которых является J.Carroll
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Источник: http://kak-svoimi-rukami.com/2012/03/valmovaya-krysha-svoimi-rukami-razmetka-raschet-i-vozvedenie-konstrukcii/
