С каким шагом делать обрешетку под металлочерепицу?

В этой статье:

Обрешетка под металлочерепицу: правильный шаг и расчет количества — Полимер Профиль

> Документы > Обрешетка под металлочерепицу: правильный шаг и расчет количества

Правильная установка обрешетки под металлочерепицу – залог качественного монтажа кровельного материала. Выделим основные моменты по выбору вида и шага обрешетки, а также расчету необходимого количества досок и их размеру в случае монтажа металлической кровли.

Контробрешетка – важный элемент кровельного “пирога”

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный “пирог”. В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 – 800 мм.

Кровельный “пирог” для металлочерепицы1. Стропила2. Гидроизоляция (диффузионная мембрана)3.Контробрешетка (брусок 50х50 мм)4.Обрешетка под металлочерепицу5.Металлочерепица6.Пароизоляция7.Стартовая доска обрешетки8.Карнизная планка9.Вентиляционная лента ПВХ или алюминиевая сетка10.Капельник11. Держатель желоба

12.Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет “выветривания” излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное – толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Разреженная обрешетка

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы – 14 градусов. Обратите внимание, несмотря на название “сплошная”, укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см.

Сплошная обрешетка

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева – узел ендовы, справа – примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши;
в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы);
в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.Правильная обрешетка в районе конька

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы. Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

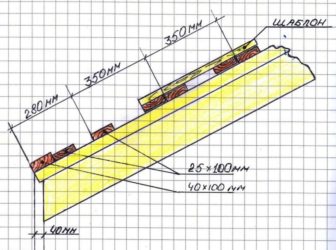

Шаг обрешетки рассчитывается от центра (оси) до центра доски. Шаг между стартовой и второй доской принято считать от нижнего края стартовой до центра второй.

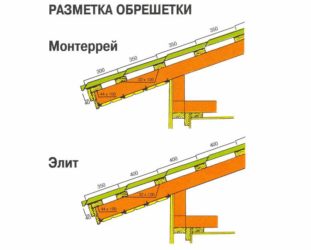

Шаг обрешетки под металлочерепицу Монтеррей

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

Профили металлочерепицы	Шаг обрешетки, мм
от низа 1-ой до центра 2-ой доски	от центра до центра последующих досок
Монтеррей	300	350
СуперМонтеррей	300	350
Макси	350	400
Каскад	300	350
МаксиКаскад	350	400
Classic	300	350
Kvinta (Kvinta plus)	300	350
Country (Квинта)	300	350
Quadro profi	300	350
Kamea (Камея)	300	350
Finnera	300	350
Adamante	300	350
Decorrey	300	350
Испанская Дюна	300	350
Андалузия	350	400
Джокер	350	400

Как видно, большинство профилей сводится к двум типам размеров между соседними досками: 350 и 400 мм, которые актуальны в том числе и для модульной металлочерепицы со скрытым креплением (например, Андалузия или Испанская Дюна).

Нельзя увеличивать промежуток между обрешеткой (например, делать расстояние через волну), т.к. возможна деформация кровельного профиля от снежной массы или других механических воздействий.

Схема обрешетки под металлочерепицу от производителей

При устройстве кровли очень важно иметь достоверную и авторитетную информацию по техническим моментам монтажа каждого элемента конструкции. Производители металлочерепицы, как правило, предлагают свою инструкцию с описанием правильного устройства своей продукции. Приведем примеры со схемами обрешетки наиболее известных брендов металлической кровли, представленной на отечественном рынке.

Согласно рекомендациям завода Grand Line, в карнизной области следует установить две доски, на первую прибить небольшой брусок той же высоты, что и основная обрешетка.

Стартовая обрешетка и установка торцевой планки от Grand Line

Обратите внимание, что для надежного крепления торцевой планки следует установить опорную доску выше уровня рядовой обрешетки. Ее высота должна быть примерно равна высоте профиля черепицы.

Аналогичные схемы предлагает Металл Профиль, особенно акцентируя внимание в своей инструкции на монтаж обрешетки в местах ендовы, кровельного ограждения и элементов снегозадержания. Во всех перечисленных случаях сплошная обрешетка обязательна.

Сплошная обрешетка в месте ендовы

Производственная и торговая компания Уникма в своей инструкции по установке металлического профиля обращает особое внимание на крепление кровельных саморезов при неправильной схеме обрешетки (см. изображение ниже).

Крепеж при сплошной обрешетке и обрешетке с неточным шагом

Таким образом можно сделать вывод, что сплошной настил под металлическую кровлю нежелателен. Также следует внимательно соблюдать расстояние между досками.

Средства для обработки деревянной конструкции крыши

Важным этапом перед монтажом стропильной системы и обрешетки является обработка деревянного сырья специальными средствами, придающими дополнительной стойкости отдельным узлам и крыши в целом. Важным моментом перед выбором антисептика является не только порода дерева, но и общие климатические условия месторасположения строительного объекта. Опытные строители знают, что в жарком климате дерево необходимо защитить от воспламенения, а во влажном – от воды.

К основным видам таких средств можно отнести:

огнезащитные (антипирены);
биозащитные;
водоотталкивающие;
защищающие от плесени и грибка;
универсальные средства.

Одним из самых популярных и универсальных антисептических средств является “Сенеж”, который благодаря своим химическим свойствам глубоко проникает в слои древесины, защищая стропила и обрешетку от преждевременного гниения, вреда насекомых и других факторов, разрушающих дерево.

Деревянные элементы крыши можно обрабатывать, пропитывая поверхность обычной кисточкой. Более эффективным и распространенным способом обработки древесины является нанесение антисептика при помощи распылительных устройств механического или автоматического принципа действия.

Перед началом процесса обработки предварительно дерево необходимо очистить от мусора и просушить.

по материалам https://krovportal.ru

Источник: http://pprof.info/obreshetka-pod-metallocherepitsu-pravilnyj-shag-i-raschet-kolichestva/

Как сделать обрешетку под металлочерепицу: советы

Обрешётка — конструкция, которая служит основой для укладки металлочерепицы, монтируется из досок одинакового размера. Все виды строительных работ, в том числе и процесс устройства обрешетки, имеют ряд особенностей, с которыми необходимо ознакомиться, чтобы смонтировать надежную кровлю.

Устройство обрешетки под металлочерепицу

Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.

На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.

Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.

Виды обрешетки под металлочерепицу

Монтаж обрешетки крыши под металлочерепицу

Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.

Важно очень точно смонтировать ряд досок у карниза, потому что по нему будут равняться все остальные, он должен быть закреплен очень надежно. Шаг между первых двух деревянных реек делают меньше остальных.

Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку. Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы.

Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.

Если не исключен такой вариант, что вентиляция будет недостаточной, при установке обрешетки рекомендовано применять гидроизоляцию под металлочерепицу, во избежание скопления конденсата снизу кровельных листов. Гидроизоляционный материал поглотит влагу со стороны теплоизоляционного слоя и предотвратит накопление влаги, вызванное атмосферными колебаниями.

Выбор материала

Обычно в качестве материала для каркаса используются пиломатериалы сосны, ели, пихты. При отсутствии хвойных пород используются лиственные. Самым подходящим материалом является сосна. При хорошей прочности и твердости, сосновая доска неплохо обрабатывается, она приемлема по цене.

Важно, чтобы пиломатериалы были хорошо высушены, без гнили и насекомых.Обратите внимание, чтобы толщина была одинаковой. Доска, если она плохо или неправильно высушенная со временем перекосится, закручиваясь в винт, а вам это не нужно.

Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.

Для простых архитектурных конструкций крыш используются доски 25х100. Для монтажа черепицы с основанием из толстой оцинковки и замысловатых конфигураций укладываются доски 32х100. Для конструкций с большим шагом стропил применяется брус, размерами 50х50, 40х60 мм.

Расчет обрешетки под металлочерепицу

Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.

Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.

Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.

При соблюдении всех условий расчета к получившемуся результату обязательно добавляется еще 10%. Это связано с тем, что при монтаже пиломатериал подрезается до нужных размеров, его часть пускается в отходы.

Инструменты

От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:

Рулетка
Уровень
Молоток
Ножовка
Шуруповерт (можно пользоваться дрелью)
Болгарка
Карандаш для отметок

Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.

Размер обрешетки под металлочерепицу

Важные параметры обрешетки — шаг и размер материала. При выборе шага определяются по длине волн черепицы, в зависимости от вида профиля, который используется.

Наиболее прочное место профиля внизу волны, поэтому крепление к обрешетке происходит в этом месте.

Производители выпускают профили с разными волнами, это обуславливает шаг несущей системы. При устройстве несложных легких конструкций небольшой высоты, когда берется лист толщиной около 0.4 мм и обрешеточная доска 25×100 мм, стропильный шаг делается от 0.6 до 0.9 м. Также и в сложных конструкциях с листом 0.5 мм. Материал обрешетки монтируют с большим стропильным шагом, более метра, но достаточно редко.

Размер шага обрешетки в зависимости от вида металлочерепицы

Места примыканий

Участки кровли на стыках с элементами здания: трубами, стенами частями фасада называются — примыканиями. Они наиболее опасны из-за вероятности протечек, поэтому в подобных местах должна обеспечиваться максимальная герметичность.

Когда возводится кирпичное строение, делается козырек из кирпича или оставляют выемку, в которую можно заводить кровельное покрытие для улучшения защиты от осадков.

Как крепить элементы кровли к обрешетке

Листы кровли, если это двускатная крыша начинают крепить с торца, если выбрана шатровая конструкция, то от наивысшей точки ската в обе стороны. Замки волн каждого листа черепицы накрываются следующим листом.

Металлочерепица крепится при помощи кровельных шурупов. Применение электродрели с соответствующей насадкой многократно ускорит вашу работу. Саморезы, оснащенные уплотнительной шайбой, вкручиваются в волновой прогиб, перпендикулярно к листам. Для надежности ставится 8 шурупов на 1 кв.м.

В местах перехлеста (заход 250 мм) листы устанавливают по поперечному рисунку, закрепляют, как сказано выше. Крепление в нахлестах делается в каждой второй волне под поперечным рисунком. Передвигаться по профилям нужно осторожно, наступая только на обрешетку или волновые прогибы.

При выполнении кровельных работ уплотнительные ленты ставят под коньком, а также на стыках. При монтаже с использованием гидроизоляционного материала, можно обойтись без ленты, за исключением ее использования во внутренних стыках.

Если в конструкции присутствуют сквозные отверстия и к ним предусматривается крепление тяжелых элементов, например, вентиляционных труб, необходимо учитывать это при монтаже обрешетки.

Схема крепления металлочерепицыОписанное выше крепление распространяется на все виды металлочерепицы, если иное не предусмотрено инструкцией. Металлочерепица Кантри не исключение. Однако, при ее укладке лучше ознакомиться с инструкцией по монтажу.

Финская металлочерепица Рукки на сегодняшний день является лидером рынка, пользуется популярностью во всем мире. Имеет около 10 профилей, к каждому из которых приложена соответствующая инструкция, что упрощает монтаж. В этой статье перечислены преимущества металлочерепица Рукки, а также указана приблизительная ее стоимость.

Советы от мастера

Несколько полезных советов:

Перед работой с материалом обрешетки, его нужно обработать антисептиком, для обеспечения долгой службы
Выбирайте рейки одинаковой толщины, чтобы черепица впоследствии ложилась на них ровно, не берите низкосортную, необрезанную древесину
Металлочерепица не устанавливаться, подобной шиферу с любой стороны, у листов есть верх и низ
Для работы с древесиной применяйте только оцинкованные гвозди

Монтировать обрешетку можно как самостоятельно, так и с помощью профессионалов.

Качественно выполненная работа по настилу кровли — гарантия того, что крыша прослужит долгие годы. Дом — дорогой островок уюта, в котором хозяева должны чувствовать себя защищенными от снега и дождя. Когда есть «крыша» над головой, выполненная по всем технологическим канонам капризы природы не страшны.

о создании обрешетки под металлочерепицу с правильным креплением последней

Советы по созданию обрешетки, а также о креплении металлочерепицы на нее, можете узнать просмотрев видео ниже.
