В этой статье:

Установка стропил на крышу — Кровля и крыша

Установка стропил – один из ключевых этапов возведения крыши. Чтобы стропильная система в процессе эксплуатации не деформировалась и не разрушалась под высокими нагрузками, стропила должны быть правильно закреплены.

Расчет шага стропил

Через какое расстояние ставят стропила? При проектировании стропильной системы этому вопросу уделяется особое внимание. От сечения стропил и шага их установки зависят прочностные характеристики кровельной системы.

Шагом стропил называется расстояние между соседними стропильными ногами. Минимальный шаг стропил составляет 60 см, максимальный – более 1 метра. Упрощенный вариант расчета шага стропил подразумевает использование таблицы:

Длину ската по карнизу необходимо разделить на выбранный в таблице шаг стропил, затем к полученному значению прибавить единицу и округлить до целого числа в большую сторону. Получившийся результат обозначает необходимое количество стропильных ног на один скат. Затем длину ската по карнизу следует разделить на вычисленное количество стропильных ног – итоговое число соответствует значению межосевого расстояния между стропилами.

Данная расчетная методика является общей, она не учитывает специфику кровельных покрытий и тип используемого утеплителя. Если предполагается укладка рулонного или плитного теплоизолятора, шаг стропилин рекомендуется подогнать под размер материала. При этом следует учесть, что ширина ватного утеплителя должна быть на 1-1,5 см больше, чем пролет между стропильными ногами.

Определяя, через какое расстояние ставить стропила, также следует обратить внимание на рекомендации по монтажу выбранного кровельного покрытия.

Подготовка материала

Установка стропил своими руками требует не только знания технологии процесса, но и правильной подготовки деревянных элементов системы к монтажу. Стропила выполняются из обрезной доски или бруса, сечение пиломатериала подбирается на этапе проектирования крыши. Дерево не должно иметь трещин, червоточин и других повреждений.

Стропильные ноги должны изготавливаться из хорошо просушенной древесины хвойных пород, чтобы исключить их деформацию.

Деревянные элементы требуется обработать огнезащитными и биозащитными составами. Перед тем, как приступить к монтажу, необходимо определиться со способом крепления стропил к мауэрлату или балкам, с видом конькового соединения. В соответствии с проектом подбираются металлические и деревянные крепежные элементы, в том числе:

пластины (из металла или дерева);
болты или шпильки с гайками и широкими шайбами;
гвозди, саморезы, скобы и т.д.;
проволока-катанка.

Виды стропил и особенности их установки

При возведении крыши дома используются висячие или наслонные стропила. В некоторых случаях могут использоваться комбинация из тех и других. Висячие опираются только на стены строения, а наслонные требуют установки дополнительных опорных конструкций, поэтому данный вариант в первую очередь применяется при наличии средней несущей стены либо опорных столбов внутри коробки здания.

Наслонные стропилины нижней частью упираются в мауэрлат, соответственно, стены сооружения должны иметь достаточную ширину для монтажа специальной опорной конструкции из бруса сечением 150×150 мм. Верхняя часть наслонных стропил опирается на коньковый прогон. Таким образом, установка стропил крыши требует монтажа прогона, для чего на средней стене или столбах следует смонтировать стойки.

Висячие стропила опираются только на стены. Данную конструкцию можно монтировать как на мауэрлат, так и на тонких стенах без укладки мауэрлата. В этом случае опорой для нижней части ног служат балки перекрытия, выступающие за плоскость стены с обеих сторон здания. Висячие стропила соединяются перемычкой (затяжкой, ригелем) которая снимает распирающие усилия. При перекрытии больших прогонов стропильные фермы усиливаются дополнительными элементами для усиления жесткости конструкции. При установке висячих стропил на мауэрлат, низко расположенная затяжка может служить балкой перекрытия.

Перед тем, как ставить стропила, необходимо смонтировать леса. Это дает возможность обеспечить необходимую безопасность и удобство работ.

Монтаж верхних концов стропил

Выбирая, как установить стропила, важно оценить сложность работ и вес стропильных конструкций. Если ферма в собранном виде имеет относительно небольшой вес, либо есть возможность использовать подъемное оборудование, то конструкции проще собирать на земле, а затем поднимать и монтировать на крыше. Если элементы системы имеют большой вес и поднимать их приходится вручную, то сборка ферм выполняется на крыше.

Соединение верхних концов стропилин может выполняться разными способами. В первую очередь, это крепление встык. На встречных стропильных ногах выполняются зарезы под нужным углом. Затем стропилины состыковывают полученными торцами и крепятся на два гвоздя. Соединение дополнительно усиливается деревянной или металлической накладкой.

Крепление стропильных ног внахлест выполняется с использованием болтов или шпилек с широкими шайбами и гайками. В этом случае стропила соприкасаются плоскостями.

Если стропильная система монтируется на деревянном доме с фронтонами, выполненными из бруса или бревна, ставить стропила на стены требуется с использованием скользящего крепежа, чтобы избежать деформации крыши при усадке сооружения. Соответственно, в коньковой части стропилины должны быть соединены особым образом: стропильные ноги должны располагаться с зазором, и скрепляются они при помощи специального подвижного соединительного элемента из металла.

При наличии конькового бруса монтаж на земле стропильных ферм не требуется – стропильные ноги устанавливаются по одной, и крепятся к коньковому прогону.

Коньковый прогон должен быть расположен строго горизонтально, чтобы стропильная система равномерно распределяла нагрузку, которую испытывает крыша.

Способы установки стропил на стены

Нижние концы стропилин крепятся к балкам или мауэрлатам. Смонтированные по шаблону фермы висячих стропил поднимаются на крышу. В первую очередь устанавливаются крайние фермы. В затяжке требуется выполнить два-три отверстия, чтобы прикрепить стропилины к балкам, уложенным на верхний венец сруба.

Если висячие стропила монтируются на каменную постройку, требуется использовать специальный крепеж – так называемый «ерш», выполненный из прочной стали. Данный крепеж вбивается в каждый четвертый ряд кирпичной кладки. При помощи петель, отходящих от ерша, можно закрепить балки. Рекомендуется использовать прочный брус в качестве мауэрлата – в этом случае нагрузка будет равномерно передаваться на стены.

На постройках, выполненных из кирпича или другого материала, не склонного к усадке, стропилины следует крепить жестко. Для этого в стропильной ноге выполняется вырез, нижняя часть которого должна прочно лежать на мауэрлате. Стропило фиксируется тремя гвоздями (два вбиваются с обеих сторон под углом, а третий вертикально сверху) и обвязывается проволокой. Также может применяться соединение при помощи уголков и опорного бруска, предотвращающих сдвиг стропилины.

Правильная установка стропил подразумевает выполнение противопожарного разрыва в месте, где через крышу проходит дымовая труба. Если при ее обустройстве предусмотрен монтаж специальной стропильной системы, это следует учитывать при установке укороченной стропильной ноги (от мауэрлата до конструкции дымохода). Между конструктивными элементами и трубой расстояние должно составлять не менее 130 мм.

Если стропильная нога упирается в мауэрлат без свеса, то для создания свеса крыши следует установить специальные доски – кобылки.

Установка стропилин при монтаже ломаной мансардной крыши имеет свои особенности. В этом случае в первую очередь монтируется прямоугольный каркас из стоек и прогонов. Затем на прогоны, укрепленные на стойках, крепятся висячие стропильные фермы с распоркой-ригелем. Следом каждая стойка соединяется коротким стропилом с мауэрлатом.

Установка стропил своими руками: как ставить правильно и через какое расстояние
Научитесь производить установку стропил своими руками. Выбор правильного расстояния и способа установки стропил вместе с видео.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями. Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Классификация стропильных ног

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Специфика изготовления и укладки стропилин

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Источник: https://krovlyaikrysha.ru/ustanovka-stropil-na-kryishu.html

Стропильная система своими руками – особенности проектирования и монтажа

Монтаж крыши – сложный технологический процесс, в который входит этапы проектирования, сборки каркаса, настила кровельного материала и установки вспомогательных элементов. Хотя правильно сконструировать крышу не просто, чтобы снизить стоимость кровельных работ, при наличии начальных строительных навыков и инструментов можно сделать их своими руками. В этой статье мы подробно опишем последовательность действий, необходимую, чтобы самостоятельно выполнить монтаж стропильной системы крыши частного дома.

Стропильный каркас и его функции

Стропильным каркасом крыши называют совокупность деревянных элементов, образующих своеобразный «скелет» конструкции, поддерживающий кровельные скаты, придающий им необходимую форму. При желании стропильную систему можно изготовить своими руками, главное правильно выполнить расчет нагрузок и определить состав конструкции. Функциями каркаса крыши являются:

Поддержка кровельных скатов. Стропильные ноги придают поверхности кровельных скатов уклон, необходимый, чтобы с них эффективно отводилась талая или дождевая вода, самостоятельно сходили снежные массы.
Распределение веса крыши. Правильно рассчитанная конструкция каркаса равномерно распределяет вес кровельного пирога на несущие стены и фундамент сооружения, предотвращая деформации, проседание опор.
Место для фиксации кровельного материала. Те, кто хоть раз своими руками перекрывал крышу, знают, что обрешетка каркаса служит основой для фиксации гидроизоляционного покрытия.

Обратите внимание! Стропильный каркас изготавливают из дерева или оцинкованного металла От Выбора материала зависит стоимость кровельных работ, срок службы и несущая способность кровли. Опытные мастера считают: если длина ската не превышает 6 метров, гораздо рациональнее изготавливать эти элементы из древесины.

Устройство стропильной системы

Создание проекта

Перед тем, как сделать стропила для крыши частного дома своими руками, необходимо создать рабочий проект конструкции, учитывающий климатические условия в местности, где идет строительство, способ использования чердачного помещения, а также вид кровельного покрытия. Все эти факторы учитываются в расчёте нагрузок, оказывающих влияние на каркас кровли. Чтобы определить необходимую несущую способность и создать проект крыши, необходимо определить:

Совокупную нагрузку на стропила. Для этого постоянные нагрузки (вес самой стропильной системы, утеплителя, кровельного материала и гидроизоляции) суммируют с временными нагрузками (снеговой, ветровой и стихийной нагрузкой). Общий вес кровельного пирога при использовании термоизоляции может доходить до 700 кг.
Высоту конька кровли. Этот показатель рассчитывают, исходя из желаемого уклона скатов и ширины перекрываемого сооружения. Также на высоту конька влияет способ использования чердака: если в нем оборудуется жилая мансарда, конек должен располагаться не ниже 250 см от перекрытия.
Уклон скатов. Угол наклона кровельных скатов рассчитывают как частное высоты конька и половины основания крыши. Этот фактор зависит от климатических условий в регионе строительства, а также характеристик кровельного материала.

Важно! Результат вычисления совокупных нагрузок, высоты конька и уклона скатов — правильно оформленная, подробная схема стропильного каркаса, которая облегчит изготовление конструкции своими руками, а также снизит риск возникновения ошибок.

Расчет угла наклона кровельных скатов

Выбор и подготовка материала

Чтобы изготовить прочный и долговечный стропильный каркас для крыши частного дома используют дерево твердых пород или металлопрофиль. От выбора материала зависит итоговая стоимость, вес, срок службы и несущая способность готовой конструкции. Для работы своими руками опытные мастера рекомендуют выбирать древесину. Чтобы стропила прослужили долго, необходимо проверить соответствие пиломатериалов стандарту:

Влажность пиломатериалов, используемых для изготовления стропил своими руками, не должна превышать 19-21%. Влажная древесина в процессе высыхания может трескаться, коробиться, из-за чего возникают деформации и перекосы в кровле.
Дерево должно находится в здоровом состоянии. То есть оно должно иметь светлый цвет, характерный для породы, не иметь очагов гниения, плесени, потемнения или следов жизнедеятельности вредителей.
Для изготовления стропил рекомендуется выбирать прямые, ровные доски без большого количества сучков, так как они снижают прочность опор.

Учтите, чтобы деревянный стропильный каркас прослужил долго, перед началом работ по сборке конструкции своими руками выполнят обработку комплектующих антисептиком глубокого проникновения, а для снижения пожарных производится пропитка огнеблокирующим составом.

Закладка мауэрлата

Монтаж стропильной системы малоэтажного дома начинается с закладки мауэрлата. Эти термином обозначают опорный брус, который монтируется на верхнюю обвязку несущих стен там, где на них опирается кровельный скат. Количество мауэрлатных брусьев, задействованных в конструкции, всегда совпадает с количеством скатов. Мауэрлат изготавливают из толстого деревянного бруса толщиной 10-15 см. Закладка этого элемента каркаса выполняется в соответствии со следующими правилами:

Мауэрлат монтируется, только если коробка дома изготавливается из кирпича, бетона, газосиликата, пеноблока. В деревянных постройках роль мауэрлата исполняют верхние венцы сруба, прочно зафиксированные металлическими скобами или нагелями.
Некоторые виды наслонных стропильных системы не предусматривают установку мауэрлата, так как они не оказывают распирающую нагрузку на стены сооружения.
Между стеной дома и мауэрлата всегда прокладывают прочную гидроизоляцию, чтобы предотвратить оседание конденсата или загнивание древесины. Для этих целей используют пергамин, рубероид или толь.
Не допускается выполнять врезку под стропильные ноги в мауэрлате, так как каждое нарушение целостности снижает прочность бруса.
Крепление мауэрлатного бруса выполняют с помощью шпилек, вмурованных в стену дома, или длинными анкерными болтами.

Не забудьте, что мауэрлат перед монтажом желательно обработать антисептиком глубокого проникновения, чтобы предотвратить загнивание древесины, а также пропитать антипиреном, чтобы защитить каркас крыши от возгорания.

Правила установки мауэрлата

Технология сборки

Степень сложности и последовательность сборки стропильного каркаса кровли зависит прежде всего от конструкции и вида стропил. Чтобы выполнить монтаж своими руками, лучше выбирать более простые двухскатные конструкции. Если внутри дома предусматриваются несущие стены, то можно использовать наслонную стропильную систему. Сборка каркаса происходит в несколько этапов:

Закладка мауэрлата и лежня. На этом этапе важно прочно зафиксировать опорные брусья вдоль несущих стен металлическими шпильками или анкерами.
На лежень, уложенный на внутреннюю несущую стену устанавливают вертикальные стойки с шагом 1,2-1,5 метра. Чтобы они сохраняли вертикальное положение, устанавливают временные подпорки.
На стойки сверху укладывают коньковый прогон. Он стягивает между собой вертикальные опоры и служат основой для монтажа стропильных ног.
Монтируют стропильные ноги. Один конец стропила прикрепляют к мауэрлату, а другой – на коньковый прогон.
Перпендикулярно стропилам приколачивают обрешетку, на которую укладывают кровельное покрытие.

Помните, что перекрывать деревянный дом своими руками можно только после полной усадки коробки. Чтобы компенсировать изменение геометрии кровли, применяют подвижные крепления, подстраивающиеся под размеры дома.

Технология сборки стропильного каркаса

-инструкция

Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/stropila/montazh-svoimi-rukami.html

Изготовление стропил: шаблон и сборка

Среди основных этапов возведения крыши особо ответственным считается устройство ее каркаса – стропильной системы. Это связано с тем, что в процессе эксплуатации кровля находится под воздействием весьма серьезных постоянных и периодических нагрузок – снеговых, ветровых и других.

Изготовление стропил и последующее устройство несущей конструкции – краеугольный камень строительства крыши. Фактически это несущий «скелет», воспринимающий на себя все нагрузки, которые испытывает крыша. Таким образом, именно стропильная системы во многом определяет уровень защищенности здания от всевозможных воздействий.

Виды стропил ↑

Чрезвычайная важность несущей конструкции диктует особый подход к выбору ее вида, материала изготовления и других важных деталей. Все их определяют еще на стадии проектирования конструкции.

Стропильные фермы, как правило, изготавливают из древесины либо металла. В редких случаях их выполняют из железобетона.

Металлические фермы поступают на стройплощадку уже готовыми, изготовленными в заводских условиях. Их подымают с помощью крана, после чего закрепляют сваркой.

Изготовление стропил из дерева по способу выполнения более разнообразно:

они поступают уже готовыми, выполненными в заводских условиях;
конструкция может собираться также на строительной площадке из отдельных элементов, изготовленных в заводских условиях;
изготовление стропильной системы прямо на строящемся объекте из элементов, раскроенных на месте.

Использование заготовок, изготовленных на заводе, требует предельного соответствия проекту, так как переделать готовые фермы либо изменить размеры деталей будет очень сложно, а в некоторых случаях – просто невозможно.

На заметку

Тем не менее такое решение имеет несомненный плюс – при правильно возведенных стенах, установить каркас не сложнее, чем собрать детский конструктор.

Готовые заводские изделия преимущественно используют в процессе строительства сложных кровель. К примеру, так собирают каркас над эркером. Что же касается быстровозводимых зданий, то при их строительстве фермы поставляют в комплекте.

Если вы решили следовать последнему варианту, изготовить и собрать стропила самостоятельно, прежде нужно изучить всю терминологию, связанную с крышей, чтобы путаница ненароком не привела к непредсказуемым негативным последствиям.

Основные компоненты системы стропил ↑

Главной составляющей стропильной конструкции считается ферма. Она представляет собой плоскую конструкцию в форме треугольника. Из каких элементов она состоит и количество составляющих в конструкции каркаса зависит от особенностей крыши, скажем, типа или габаритов.

Отметим некоторые из основных составляющих:

Стропильные ноги (стропилины) – на них набивают обрешетку, на которую укладывают кровельное покрытие. Ферму образуют две балки. Соединившись в коньке, они формируют треугольник. Их уклон совпадает с уклоном скатов кровли.
Затяжка – эта перекладина, которая скрепляет стропила по горизонтали, что не дает разъехаться стропильным ногам в стороны при нагрузках. Затяжка необходима в конструкции висячих стропил.

Схватку используют в наклонных стропилах. Она соединяет стропилины по горизонтали, повышая устойчивость фермы.
Ригель напоминает затяжку, однако работает он по другому принципу – вместо того чтобы растягиваться, он сжимается. Ригель скрепляет стропила в верхнем разделе.
Стойка дополнительно фиксирует стропилины по горизонтали.
Подкос обеспечивает системе дополнительную устойчивость. Этот элемент устанавливают под углом.
Кобылки используют для удлинения стропил при создании свесов.

Последовательность действий при монтаже стропильной системы ↑

Работа на высоте не очень располагает к многочисленным примеркам, поэтому конструкцию крыши необходимо тщательно продумать заранее и просчитать ее. Это значительно облегчит монтаж крыши.

Стропила по своей конструкции однотипные, поэтому чтобы получить из деревянного бруса стропила целесообразно использовать шаблон. Зная все необходимые размеры, сделать его несложно. Это должна быть точная горизонтальная копия фермы, которая образуется стропилами в вертикальной плоскости. Его можно выполнить несколькими способами.

Шаблон для стропил можно сделать под такие параметры крыши, как ее уклон и габариты строения.

С помощью подобного приспособления и карандаша на заготовке в следующей последовательности размечают типовые запилы:

Коньковая часть стропильной ноги. Шаблон прикладывают к заготовке и проводят линию среза.
Длина ската. Взяв за начало отсчета нижнюю точку запила коньковой части, откладывают расстояние, равное L (длина ската), и отмечают точку С. Затем прикладывают шаблон и проводят по горизонтали линию полки стропильного зуба.

Разметка зуба. По полученной линии откладывают отрезок СA, который равен по длине толщине балки, формирующей верхнюю обвязку в конструкции стены. Затем согласно шаблону проводят линию АD, которая должна быть параллельной «коньковому» запилу. Очевидно, что точка D расположится на нижней стороне будущего стопила. Таким образом получают треугольник ACD, который фактически и будет зубом стропилины.
Разметка свеса.

Разметив одно стропило, остальные изготавливают при помощи технологической рейки, на которую перенесены контрольные точки.

Можно воспользоваться и другим вариантом.

Для изготовления шаблона используют доски-дюймовки. Они должны быть длиннее запроектированной длины стропила на 100 – 150 мм. Это дает возможность корректировать при необходимости места соединения с обвязкой.
Две доски сшивают в вершине при помощи гвоздя или болта. Такое соединение не будет препятствовать их свободному вращению вокруг точки соединения. Полученная конструкция будет напоминать ножницы.
Посередине будущего щипца устанавливают рейку и отмечают проектную высоту ферм. Еще одной меткой, проставляемой выше, отмечают высоту зуба, то есть длину вертикали, которая соединяет основание зуба и его вершину.
Теперь можно определить угол наклона ската. Для этого «ножницы» выставляют свободными краями таким образом, чтобы каждая доска упиралась углом в гнездо будущего зуба.
Точку соединения и верхнюю метку на рейке, которая определяет общую длину стропильной ноги и зуба, совмещают.

Высоту зуба откладывают от вершины нижнего угла каждой стропилины. Заготовку шаблона опускаютс крыши вниз, затем выпиливают зуб согласно разметке.
Далее, заготовку возвращают вновь на крышу, затем заводят зубья в соответствующие гнезда. Нельзя исключать, что вершина шаблона и метка на рейке при этом не совпадут. В подобных случаях нужно вырвать фиксирующий гвоздь и исправить положение вершины. Отметку нужно сделать заново.
После того как завершена подгонка вершины, на досках прочерчивают линию их будущего стыка по вертикали.

Замеряют длину ригеля.
Форму накладок, которые впоследствии монтируют в месте верхнего стыка стропил, размечают на куске доски.
После того как все выверено, шаблон можно считать готовым.
Шаблон возвращают вниз. Заготовку разбирают, по нанесенным линиям выполняют запилы, после чего переходят к сборке фермы.

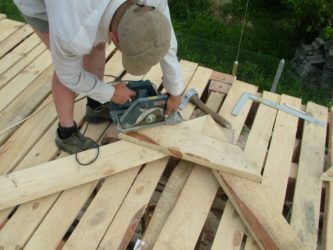

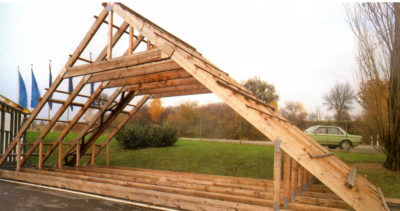

Стропила раскраивают как на земле, так и на перекрытии дома. Оба варианта имеют свои плюсы и минусы: на земле, безусловно, удобнее работать, зато сборка на крыше позволяет примерять готовую деталь на месте, и в случае необходимости – подправлять погрешности.

Порядок сборки ферм ↑

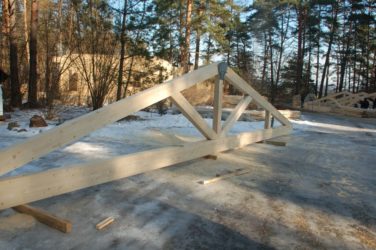

Торцевые фермы рекомендуется предварительно собирать, не соединяя их капитально. Дело в том, что именно они обеспечивают правильную геометрию крыши, следовательно к их установке нужно относиться особенно тщательно: пару нужно многократно вымерять, а в случае необходимости корректировать.

Правильность установки проверяют следующим образом. Нижний угол каждой из временно закрепленных ферм соединяют бечевкой с вершиной противоположного угла. Таким образом, на плоскости ската образуются диагонали. Теперь можно проверять геометрию ската.

На угловых, ломаных или имеющих другую сложную форму крыш промеры производят на всех имеющихся на ней ровных плоскостях.

Если вы получили следующие результаты,

Бечевки в точке пересечения лишь слегка касаются.
Точка пересечения приходится на половину длины противолежащих стропилин.
Пересекаться бечевки должны по центру длины крыши.

то это означает, что полученный скат имеет правильную геометрию.

При нарушении любого из условий «некорректную» ферму соответствующим образом подправляют. После того как все проблемы будут устранены, фермы крепят уже капитально, используя скобы или скрутки.

Последующие стропила выравнивают по бечевке, которая натянута по коньку.

Установка стропил шале имеет свои особенности, обусловленные фронтонными стенами «под конек». В крышах этого типа опорой для крайних ферм служат стены, поэтому вышеуказанные операции выполняют еще до их установки для самих фронтонных стен. При выявлении несоответствий в данном случае их корректируют, используя выравнивающую стяжку.

(1 votes, average: 5,00 5)

Источник: http://stylekrov.ru/izgotovlenie-stropil-shablon-sborka.html

Стропильная часть крыши – как правильно собрать

Строительство крыши – один из важнейших этапов возведения дома. Стропильная часть крыши требует особого внимания, как на этапе проектирования, так и на этапе непосредственной сборки. Прежде чем приступать к монтажу стропильной системы крыши, придется разобраться во всех тонкостях вопроса. Расчеты лучше всего доверить профессионалам. В проектировании крыши учитывается огромное количество факторов, это ветровые и снеговые нагрузки, вес стропильной системы и кровельных материалов, геометрия и технические параметры строения.

Существуют специализированные компьютерные программы для вычисления оптимальной конструкции крыши и подсчета количества необходимых строительных материалов. Нагрузки и воздействия можно уточнить в одноименном СНиП 2.01.07-85. Там же приведены корректирующие коэффициенты для отдельных регионов. Почти все расчеты необходимо увеличивать на 10% для создания запаса прочности.

После того, как готов проект крыши, встает вопрос о правильности монтажа стропил крыши. Стропильные фермы, в большинстве случаев, представляют собой треугольник. Это самая прочная и экономически выгодная форма. Стропила могут быть выполнены из различных материалов: дерево, металл или железобетон.

Допускается и сочетание различных материалов в одной конструкции.

Соединения стропил

Стропильные фермы можно сделать самостоятельно, в соответствии с проектом, или заказать изготовленные в заводских условиях. Изготовление на заказ не накладывает ограничений по форме, объему и размерам. На заводе может быть сделана как стропильная система целиком, так и отдельные элементы для последующей сборки непосредственно на месте. Крепления стропил промышленного производства обычно выполняют с помощью металлических пластин, предусмотренных производителем. Стропила, изготовленные самостоятельно соединяются схемой паз-шип и укрепляются гвоздями, болтами, скобами и хомутами.

Необходимо учитывать, что деревянные элементы стропильной системы должны иметь влажность не выше 20%. Материал может дать усушку. Крепление стропил крыши гвоздями или скобами допустимо только для сухого материала. Если процент влажности вызывает хоть малейшее сомнение, стоит выбрать крепление болтами. Их можно будет подтянуть со временем, но отверстия для болтов ослабляют прочность стропил.

Требования к конструкции

К конструкции стропильной части крыши предъявляется три основных требования:

Жесткость;
Оптимальность веса;
Качество материалов.

Требование жесткости напрямую относится к местам стыков и креплений всех элементов стропильной системы. Как уже говорилось выше, стропильная система, это система треугольных ферм, устанавливаемых параллельно друг другу. Треугольная форма сама по себе обеспечивает жесткость конструкции, но стропила должны быть надежно закреплены относительно друг друга. Даже малейшая подвижность может привести к плачевным последствиям.

Требование оптимальности веса исполняется на этапах расчетов. Общий вес складывается из всех элементов стропильной системы, гидро- паро- и теплоизоляции, кровельного материала. К примеру, натуральная черепица весит 40-60 кг/м2 , шифер 10-14 кг/м2, битумная черепица 6-8 кг/м2, а металлочерепица 3,5-4,5 кг/м2, Необходимо учитывать, какой вес способны выдержать опорные стены строения, с учетом постоянных и переменных нагрузок, ведь к массе самой кровли добавятся еще воздействия ветра и объем снега.

Качество материалов можно оценить по нескольким параметрам. Сорт древесины должен быть 1-3 сорта, с минимальным количеством сучков. Предпочтение отдается хвойным породам. Допустимая длина доски их хвойных пород древесины – 6,5м, из лиственных – 4,5. Мауэрлат, подушки и прогоны делают из твердых лиственных пород.

Вне зависимости от стоимости и качества материалов, необходимо помнить о гидроизоляции и обработке всех деревянных элементов антисептиками и антипиренами.

Основные части конструкции стропильной системы

Мауэрлат – это основание стропильной системы. Мауэрлат равномерно распределяет нагрузку на наружные стены строения.

Стропильная нога – жестко фиксирует элементы кровли, отвечает за угол наклона ската. От расположения стропильных ног зависит внешний вид крыши.

Прогон – скрепляет стропильные ноги. Коньковый прогон располагается верхним, боковые прогоны – сбоку.

Затяжка – скрепляет стропильные ноги в нижней части и предотвращает их «разъезжание». Стойки и подкосы – обеспечивают стропильной системе дополнительную жесткость.

Лежень – расположен снизу, параллельно коньку и служит основанием и опорой стойкам и подкосам.

Обрешетка – устраивается перпендикулярно стропильным ногам. Выполняется из досок или брусков Она призвана передавать нагрузку с кровельного материала на стропильные ноги и служить основанием для кровельного материала.

Названия деталей

Конек крыши – место стыка двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части конструкции.

Кобылки – устраиваются для организации свеса.

Свес крыши – это расстояние от стены дома до края кровли, предназначенный для защиты дома от попадания на стены избыточного количества осадков.

Формы крыш и стропильных систем

Форма крыши определяется, в первую очередь, геометрией здания. Различные формы крыш можно комбинировать в случаях сложных в плане строений.

Формы крыш

Крыши с уклоном от 2,5 до 10 градусов называют плоскими. Не всякое здание можно перекрывать плоской кровлей. Важны габариты строения и переменные нагрузки, свойственные для региона строительства.

Односкатная кровля имеет самое простое устройство стропильной системы и уклон от 14 до 26 градусов. Такое устройство кровли идеально подходит для пристроев, веранд, небольших сооружений, в которых одна из параллельных стен выше другой.

Односкатная крыша

Крыша с двумя скатами имеет более сложную систему стропил. Подкровельное пространство может быть как нежилым, чердачным, так и мансардным, благоустроенным. Уклон двускатной кровли принимают в диапазоне от 14 до 60 градусов. Стропильные системы двускатной кровли различаются еще и по типу. Бывают висячими и наслонными, в зависимости от габаритов и геометрии здания.

Виды стропильных систем

Четырехскатная кровля называется вальмовой или полувальмовой. Уклон такой кровли допускается от 20 до 60 градусов, а длина перекрываемого пролета может быть до 12 метров. Такая конструкция требует внутренних опор. Отсутствие фронтонов значительно экономит материалы, но устройство и монтаж стропильной системы требует больше внимания и средств, чем в случае двускатной крыши.

Ломаные крыши в нижнем ярусе могут иметь уклон до 60 градусов, верхний же ярус обычно более пологий. Чаще всего, ломанную крышу используют для устройства мансарды. Допустимая ширина дома до 10 м.

Такая крыша называется ломаной

Стропильные системы тоже могут различаться по форме.

Различные стропильные системы

Форма стропильной системы определяется габаритами строения и назначением подкровельного пространства. Подкосы, стойки и сами стропила могут быть использованы в качестве декоративных элементов интерьера мансарды или чердака.

Декоративные элементы

Типы стропильных систем

Кроме всего прочего, стропильные системы различаются еще и по типу. Бывают висячими и наслонными. Выбор типа стропильных систем зависит, как и все в кровле, от габаритов перекрываемого строения и положения несущих стен.

Система с висячими стропилами

Висячие стропила

Систему с висячими стропилами выбирают в том случае, если в здании нет внутренних несущих стен, а длина пролета не превышает 6 метров. В верхней части стропила опираются друг на друга, а снизу опорой выступает мауэрлат. Мауэрлат устанавливают в каменном или кирпичном доме. В случае, когда дом выстроен по каркасной технологии, стропила крепятся к верхней обвязке. В срубах из бревна или бруса – к верхнему венцу. Распор стропил уменьшается за счет затяжки. Балочные затяжки могут служить перекрытием верхнего этажа.

Затяжка располагается в самом низу. Если ее помещают выше, то называют ригелем. В случаях, когда перекрываемый пролет больше 6 метров, систему с висячими стропилами дополняют опорными стойками и раскосами. Для организации свеса используют кобылки. Специалисты рекомендуют наращивать стропила кобылой даже в случае возможности организации свеса за счет собственной длины стропильной ноги. Такое наращивание позволит опереть стропила на мауэрлат всей доступной площадью сечения. А сечение кобылки выбирают меньше сечения стропил.

Наслонные стропильные системы

Наслонные стропила

Основным требованием для организации наслонной стропильной системы является наличие в здании внутренней несущей стены или колонн. Крыша с наслонными стропилами может перекрывать пролеты от 10 до 16 метров. Уклон при этом выбирается исходя из погодных особенностей местности.

В верхней части стропила опираются на коньковый прогон, в нижней – на мауэрлат. Параллельно коньковому прогону устраивается лежень, на который опираются стойки. Это позволяет обойтись без затяжек и ригелей. Если стропильная нога не имеет подкоса или опоры, ее длина не должна превышать 4,5 метров.

Элементы наслонной стропильной системы должны иметь толщину не менее 5 см.

Вне зависимости от того, какой тип стропильной системы был запроектирован, важно:

Нельзя добавлять в проект крыши узлы «от себя». Даже если кажется, что так будет надежнее. Смещение нагрузок, самое незначительное на первый взгляд, может привести к перекосу конструкции и возможному обрушению.
Мауэрлат обязательно выравнивают в горизонтальной плоскости относительно стен дома. Следом, так же строго горизонтально стыкуют его со стропильной ногой. Вертикальные и горизонтальные уровни крайне важны для того, чтобы не допустить перекосов.
Стропильные ноги, стойки и подкосы располагают строго симметрично.
Для того, чтобы стропила не загнивали, в чердаках предусматривают продухи, а в мансардах – щели.
Важным является соблюдение технологии утепления и пароизоляции крыши.
Места стыков деревянных элементов с каменными стенами обязательно выстилают гидроизоляционными материалами.
При расчетах стропильной системы важно учитывать местоположение дымоходов. Это может повлиять на ширину шага установки стропил.

Соединительные элементы

Допускается система креплений элементов способом врубки, но следует помнить, что это не самый экономичный способ. Врубка требует довольно большой площади сечения, для того, чтобы конструкция в целом не теряла своей прочности. А это означает, что и вес всей крыши, и стоимость строительных материалов будут значительно выше. В связи с этим, чаще всего узлы крепят нагелями и болтами.

Крепление

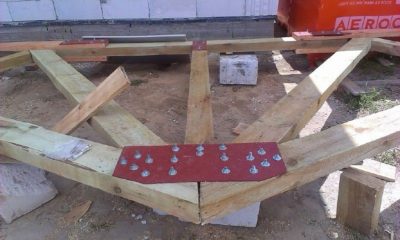

Часто используют крепления с помощью стальных перфорированных накладок. В продаже представлено огромное количество такого крепежа, различного по форме и назначению. Перфорированные накладки имеют специальное покрытие, защищающее их от коррозии. Закрепляют их при помощи гвоздей.

Стропильная система

Источник: https://small-house.ru/stropilnaya-chast-kryishi-kak-pravilno-sobrat/
