Шаг крепления ОСБ к обрешетке

Чем крепить осб к обрешетке — Кровля и крыша

OSB (ОСБ) или ОСП (ориентированно-стружчатая плита) — современный конструкционный материал, ставший серьезной альтернативой фанере, ДСП и нашедший широкое применение в строительстве каркасных домов и отделке зданий и строений. Плитами OSB обшивают внутренние и наружные стены помещений, полы и крышу.

Обшивка стен плитами OSB имеет место в каркасном строительстве, когда плита выступает конструкционным материалом и служит для усиления стен здания, или когда выступает в качестве фасадного материала бетонных, кирпичных или деревянных домов, что вызвано небольшой ценой и высокой прочностью и долговечностью материала.

В этой статье мы рассмотрим вопрос: как крепить ОСБ плиты к стене с внешней её стороны.

Для обшивки наружных стен, необходимо использовать плиты с маркой OSB-3, специально изготовленные для среды с повышенной влажностью. О том как различаются виды ОСП листов можно узнать на странице: ОСП листы, их виды, характеристики, размеры.

При монтаже ОСБ плит к наружным стенам, обрешетку используются для следующих целей:

• выравнивание плоскости стены;
• создание вентеляционного зазора для утеплителя под ОСБ плитой;
• предотвращение деформации плиты вызванное подвижками основания, особенно актуально для ОСБ плит толщиной 9 мм и менее.

Крепление ОСБ плит к стене поверх утеплителя с использованием обрешётки

Крепление плиты к стене осуществляется с использованием обрешётки, которую делают из деревянного бруска, или металлического профиля. Технологии монтажа ОСБ плит на стену с деревянной обрешеткой и обрешёткой из металлического профиля принципиально не отличаются. При выборе бруска, желательно выбирать сухой, строганный брусок 40-50 мм, тогда его не вывернет и не поведёт после высыхания, что положительно скажется на ровности всей стены.

Для крепления бруска и профиля к стене используют специальные металлические пластинки (подвесы). Прежде чем крепить подвесы, необходимо начертить на стене вертикальные полосы, расстояние между которыми должно быть вдвое меньше ширины листа, что в последующем, обеспечит стык плит прямо посередине бруска или профиля и даст возможность закрепить плиту OSB по центру по всей её длине. После того как начерчены линии, вдоль них крепят подвесы с шагом 30-40 см.

Металлический подвес используется для крепления обрешётки. По размеченным линиям крепятся подвесы. Подвесы позволяют закрепить обрешётку над утеплителем.

После этого укладывают утеплитель и накрывают его мембраной, защищающей утеплитель от попадания влаги, после чего монтируется обрешётка.

Следует учесть, что снаружи здания пароизоляция не нужна, так как она предотвращает попадание влажного воздуха в утеплитель изнутри помещения, а с внешней стороны строения избыток влаги должен свободно выходить наружу.

Стена с обрешёткой. Между обрешёткой и стеной уложен утеплитель.

После закрепления обрешётки можно приступать к монтажу OSB плит. Для обшивки стен чаще всего используется плита от 9 до 12 мм толщиной. Если поверх плиты не монтируется фасад, то плита должна быть влагостойкой. К обрешётке из деревянного бруса плиты OSB крепятся гвоздями длиной как минимум в 2,5 раза больше толщины листа ОСП. К обрешетке из металлического профиля — на саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.

При таком монтаже обрешётка весит над утеплителем, и не создаёт мостиков холода в утеплителе между стеной и плитами ОСП. Благодаря такому решению достигается максимальная эффективность работы утеплителя. Кроме того между брусьями обрешётки находится воздушный зазор, через который выводится влага из утеплителя, что также повышает его характеристики. Более подробная информация о технологии вентилируемого фасада есть в статье: вентфасады, виды вентилируемых фасадов.

Крепление ОСБ плит к деревянному каркасу

При строительстве каркасных домов с деревянным каркасом применяют два основных подхода: крепление листов ОСБ к каркасу через обрешётку и крепление листов ОСБ непосредственно к каркасу без обрешетки. Рассмотрим случай крепления плит ОСБ с использованием обрешётки.

Когда с внутренней стороны стены к каркасу крепятся прочные плиты, обеспечивающие хорошую жесткость конструкции стены, тогда снаружи между каркасом и ОСП плитой можно сделать обрешетку. Обрешётка образует воздушные полости для вентиляции утеплителя и снижает деформационные нагрузки от каркаса на ОСП плиту.

Между стойками каркаса укладывается утеплитель. Поверх стоек и утеплителя крепят ветро- и гидроизоялционную мембрану, легко пропускающую влагу. Далее крепится обрешетка и на неё ОСБ плиты.

Монтаж ОСБ плит на деревянный каркас с обрешёткой.

При таком исполнение плиты можно оставить без отделки, можно покрасить их, заштукатурить или закрепить на них практически любой фасадный материал.

При креплении ОСБ плит без использования обрешётки достигается максимальная жесткость конструкции стены. В этом случае рекомендуется ветро- и гидрозащитную мембрану крепить за ОСБ плитой, далее монтировать обрешетку для созданию вентзазора и на неё фасадный материал, например сайдинг, доски или декоративные панели. К деревянному каркасу плиты OSB крепятся на гвозди длиной как минимум 2,5 раза больше толщины листа ОСП.

Преимущество использования гвоздей перед саморезами при креплении ОСП с внешней стороны дома обосновано тем, что гвозди лучше переносят деформации OSB листов под атмосферными воздействиями.

Технология крепления ОСБ листов к деревянному каркасу без использования обрешётки.

Так например, при строительстве каркасного дома по финской технологии «Платформа» между каркасом и лисами ОСБ нет обрешетки. Более подробно об этой технологии можно узнать в статье: строительство каркасного дома по технологии «Платформа».

Крепление ОСБ плит к металлическому каркасу

Крепление осуществляется аналогично варианту с деревянным каркасом. При креплении плит непосредственно к металлическому каркасу используют саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.

Общие правила монтажа ОСБ плит к стене

Не зависимо от выбранного способа крепления листов ОСБ есть общие правила, соблюдение которых обеспечит максимальную прочность, надёжность и долговечность конструкции обшивки.

• Саморезы следует вкручивать на расстоянии 10-15 см друг от друга и не меньше 1 см от края плиты.
• Между нижней плитой и фундаментом необходим зазор 10 мм для предотвращения скоплений воды.
• Плиты нельзя стыковать вплотную друг другу, между ними необходим зазор 2-3 мм, чтобы плита могла беспрепятственно расширяться от перепадов влажности.
• Все дверные и оконные проемы вырезаются лобзиком или циркулярной пилой, но если необходимы идеально ровные стыки и пропилы, то можно с готовыми размерами и листами OSB приехать в мебельный цех, где за небольшую плату распилят ваши листы на форматно-раскроечном станке ровно и точно по размерам.

Технология обшивки стен дома ОСБ плитами с внешней стороны стены. Как крепить ОСБ плиты на стены с деревянной и металлической обрешеткой и без них.

Источник: dompodrobno.ru

[content-egg module=GdeSlon template=compare]

Правильная укладка OSB-3 (ОСБ) – как работать с OSB самостоятельно

Для укладки OSB на стены применяют плиты различной толщины и производств. Подбор материала производится в соответствии с условиями эксплуатации помещения. В зависимости от того, какие климатические нагрузки будет нести дом, подбирается тип применяемого OSB. Стоит заметить, что укладка OSB 3 имеет смысл в том случае, когда к материалу предъявляются высокие требования по влагостойкости и прочности.

В случае, если плиты применяются для обшивки небольшого помещения, допускается применять OSB 3 толщиной 10 мм. В иных случаях специалисты советуют использовать листы толщиной 12 мм. Крепление плит допускается вдоль или поперек конструкционных балок. В случае горизонтального монтажа, плитам необходимо обеспечить ребра жесткости под всеми стыками и свободными гранями. Плиты могут быть снабжены с одной или с обеих сторон рамной конструкцией. Межосевое расстояния между балками должно равняться 40 ÷60 см. Дилатационный зазор между стенами и возле проемов должен имеет ширину не менее 3 мм.

Рекомендуется применять минеральную вату в качестве тепло- и звукоизоляции с фасадной стороны. При этом необходимо учитывать способ крепления плит (с наружной или внутренней поверхности стены).

Крепеж плит производится гвоздями, превышающими толщину плит примерно в 2,5 раз. В случае использования спиральных гвоздей длина их должна быть не менее 51 мм. В случае применения кольцевых: 45 мм÷75 мм. Гвозди забиваются на расстоянии не менее 1 см от края плиты. Крепежные элементы располагаются с частотой каждые 30 cм на промежуточных подпорах и каждые 15 cм на соединениях OSB 3 .

Принцип укладки OSB 3 на пол

Для укладки пола следует применять твердые и устойчивые к нагрузкам плиты. Более всего подойдет укладка OSB-3. Если монтаж листов будет производиться на бетонную стяжку, то требуемая толщина слоя должна составлять 6÷9 мм. Если же укладка плит будет производиться непосредственно на лаги, то толщина слоя должна равняться 15÷22 мм (в случае укладки плит в один слой) и 9÷12 мм (в случае двойного слоя). Межосевое расстояние между брусьями должно равняться 60 см. Расстояние между лагами изменяется в зависимости от толщины применяемых плит.

В случае укладки OSB- 3 близко к грунту необходимо позаботиться о создании гидроизоляционного слоя с внешней стороны пола. Также необходимо не забыть предусмотреть дренажные отверстия.

Для того, что бы рассчитать требуемое количество плит, нужно к площади помещения добавить необходимое количество материала на подрезы (не более 7%). После этого получившееся число разделить на площадь одного листа и определить необходимое количество материала.

Плиты укладываются перпендикулярно оси брусьев. При укладке листов следует оставлять температурный зазор для того, что бы дать плитам возможность работать. Величина предусматриваемого зазора чаще всего равняется 3 мм, но в случае укладки плит между стенами следует оставлять 12 мм. Плиты соединяются на лагах, либо же в случае необходимости, на дополнительной опоре или при помощи скобы.

Также как и в случае с укладкой стены, гвозди применяемые для крепления стен могут быть кольцевыми или спиральными, с теми же размерами. Межосевое расстояние между крепежными элементами должны быть 30 см на опорах и 15 см на соединениях материала. Допустимо применение клея для повышения жесткости пола.

Основы правильной укладки OSB 3 на крышу

Для укладки OSB-3 на крышу предварительно нужно хорошо подготовить поверхность — она должна быть максимально ровной. Неровности в будущем могут испортить внешний вид покрытия. Если укладка делается на необогреваемых в будущем помещениях, тогда заранее нужно подумать о достаточной вентиляции. Для этого необходимо предусмотреть наличие отверстий, количество которых должно быть не менее 1/150 от общей площади. Также необходимо хорошо просушить листы, используемые для покрытия в случае непреднамеренного их намокания.

Плиты следует укладывать вдоль брусков, при этом обращая внимание на то, что бы каждая плита располагалась не менее чем на двух брусках и соединялась на подпорке. В случае необходимости допускается создание дополнительных подпорок. При укладке плит необходимо предусмотреть зазор в 3 мм для предотвращения последствий температурных перепадов.

Требования к крепежным элементам такие же, как в случае с обшивкой стен и потолка: спиральные 51 мм гвозди или кольцевые с разбегом длины от 45 мм до 75мм. Гвозди вбиваются каждые 30 см на стропильных ногах и каждые 15 см — на соединениях плит. Расстояние от края плиты до гвоздя — не менее 1 см. Межосевое расстояние стропил — 60 см (9÷12 см толщина плит) и 100 см (15÷18 см).

В случае наличия дымохода, листы от него необходимо отодвинуть в соответствии со Строительными нормами.

Источник: https://krovlyaikrysha.ru/chem-krepit-osb-k-obreshetke.html

Саморезы для OSB – выбираем и рассчитываем правильно

Ориентированно стружечная плита или OSB – непременный атрибут любой современной стройки. Материал используется как для наружной, так и внутренней отделки, может играть роль несущего или связующего элемента, например, в кровельном пироге, а может быть самостоятельным решением, скажем, в роли межкомнатных простенков или потолочных перекрытий.

Какими саморезами крепить ОСБ зависит от конструктивных особенностей строения и места непосредственной установки стружечных плит.

Способы крепления ОСБ

Универсальность OSB, действительно, не имеет себе равных. Ее с одинаковым успехом используют на любых этапах и циклах строительства.

Для того, что бы рассмотреть все возможные варианты крепления ОСБ плит, будет удобно разделить их монтаж на несколько основных групп:

• кровельный;
• стеновой;
• напольный.

Каждая такая монтажная категория имеет определенные нюансы, хотя основной принцип крепления древесных плит будет идентичен.

Методы крепежа ОСБ при кровельных работах

Установка OSB плит в качестве одного из слоев кровельного пирога, требует повышенного внимания к прочностным характеристикам, как самого материала, так и крепежа используемого в работе.

Учитывая значительные ветровые и снеговые нагрузки на плоскость кровли, а так же тот факт, что кровельные конструкции не являются статичным, жестким сооружением, специалистами рекомендуется обращать внимание на следующие моменты:

• при укладке ОСБ на кровле приоритет следует отдавать специальным «ершовым» или кольцевым гвоздям;
• фосфатированные саморезы, применяемые в установке ОСБ, более хрупки и имеют меньшую прочность при подвижках конструкции;
• окончательный выбор того, какими саморезами крепить ОСБ к каркасу, за мастерами и зависит от климатических условий в районе строительства;
• длина гвоздей или саморезов применяемых в кровельных работах, высчитывается по простой формуле: толщина листа ОСБ +минимум 40-45 мм на вход крепежа в каркас;
• то есть, если стандартными считаются размеры OSB в 9 мм, 12 мм, 15 мм, то, следовательно, длина самореза будет в диапазоне 50-75 мм;
• карта крепежа выглядит так: по стропилам шаг саморезов – 300 мм, по стыкам плит – 150 мм, по карнизному или коньковому срезу – 100 мм и отступ от края листа – минимум 10 мм.

Вывод! При монтаже OSB на кровле, следует отдавать предпочтение специальным гвоздям, ввиду их большей прочности на срез!

Вертикальный или стеновой способ монтажа ОСБ

Какими саморезами крепить ОСБ в случае настенного монтажа? Вопрос имеет однозначный и вполне конкретный ответ. Если рекомендованная стандартная толщина, используемых при вертикальной установке листов OSB, равна 12 мм, то соответственно, добавив к этой величине требуемые правилами 45-50 мм тела самореза в стойке или каркасе минимум, мы получаем ответ -50-70 мм.

Карта крепежа одинакова с кровельной: в середине листа крепеж идет с шагом в 300 мм, на стыках плит шаг уменьшается до 150 мм, стороны, примыкающие к потолку или полу, крепятся через 100 мм. Отступ от края стандартный – 10 мм.

Выбор формы саморезов для вертикального монтажа обусловлен необходимостью скрыть головку заподлицо с плоскостью стены. Именно поэтому на фасадах и внешних плоскостях зданий используются саморезы с тарельчатой головкой, которая при закручивании не только садится в потай, но и при этом не колет древесину, сохраняя внешний вид стены.

Саморезы при стеновом монтаже можно заменить гвоздями со спиральной или кольцевой нарезкой. Их длина определяется путем умножения толщины OSB на коэффициент 2,5. В нашем случае, это: 2,5 * 12 мм = 30 мм. Это минимально допустимая длина.

Монтаж листов ОСБ в горизонтальной плоскости: пол/потолок

Останавливаться подробно на выборе саморезов для монтажа OSB на потолок не стоит. Схема, количество и размер саморезов используемых для этих целей повторяет вышеописанные примеры в точности.

Выбор саморезов и рисунок крепежа при напольной укладке ОСБ определяются основанием, на которое материал укладывается.

Если это балочный или реечный каркас, то фосфатированные саморезы с длиной тела минимум 50 мм и потайной головкой – идеальный выбор.

В случае укладки осб на черновой, сплошной пол, подойдут оцинкованные саморезы с двойной резьбой. Порядок определения оптимальной длины указан выше.

Расход саморезов при монтаже OSB

Если вы читали статью внимательно, то уже заметили, что независимо от места установки ОСБ, карта крепежа остается одинаковой. Соответственно и количество саморезов, требуемое для работы, будет в целом совпадать.

Средний расход саморезов при монтаже ОСБ составляет около 30 шт. на м². Соответственно, для монтажа стандартного листа понадобится порядка 75-100 шт. саморезов.

Теперь вы знаете, какими саморезами крепить осб для качественного и долговечного использования плит в комплексе с остальными строительными и отделочными материалами.

Совет! При покупке не гонитесь за низкими ценами и проверяйте качество саморезов. Случаев брака достаточно. А на стройке мелочей не бывает!

Источник: https://baoyuan-osb.ru/article/samorezy-dlya-osb

Строительство крыши с использованием ОСБ листов

Стало весьма популярным применение ОСБ листов для изготовления кровельных сендвич-панелей, обустройства плоских скатов и во многих других случаях при строительстве крыши. Это позволяет строить быстро и легко, а разработанные технологии с применением ориентированно-стружечных плит, давно стали стандартами современного строительства.

С какойцелью применяют osb накрыше

У популярности применения ОСБ листов (они OSB и ОСП плиты) в роли элемента крыши есть причины:

• Устойчивость к влаге и перепадам температур;
• Относительно низкая себестоимость изготовления на фонедорогой фанеры;
• Скорость производства работ, обеспечиваемая большойперекрываемой площадью и правильной геометрией;
• Возможность быстро закончить строительство и непереплачивать подрядчикам за их труд;
• Выработанная годами технология, делит сложный процессна простые операции, которые становятся посильны для выполнения непрофессионалами;
• Плита создаёт монолитную поверхность – прекраснуюоснову для утепления и применения мягкой кровли поверх неё;
• В отличии от обрезной доски, не изменяет своюгеометрию при высыхании, что является гарантией от деформаций кровельнойповерхности и появления течей;
• Применение СИП-панелей для каркасных домов;
• Прочная увязка стропил листами ОСП увеличивает шагмежду тяжёлыми несущими балками и снижает общий вес крыши и нагрузку на опоры.

Ориентированно-стружечнаяплита хорошо сочетается с материалами, которые создают на ней сплошной покровне требующий применения метизов. К ним относятся все виды мягкой кровли –мягкая черепица, гидроизол и рубероид, тентовые материалы, а также фальцевыепокрытия.

 Фантазия домостроителей не ограничивается толькоперечисленными конструкциями. На самом деле, это может быть любой вид покрытия,главное соблюдать технологию гидроизоляции и не позволять древесно-стружечноймассе намокнуть. Но, опыт показывает, что с шифером, профнастилом,металочерепицей, оцинкованным железом и ондулином, ОСБ листы выступают в роливетровой опоры. Это означает, что метизы должны проникать сквозь слой OSB и фиксироваться в стропилах или поверх набиваетсяобрешётка и крепление осуществляется к ней. Иначе, со временем, саморезы игвозди расшатываются, и резкий порыв ветра срывает покровные элементы.

Так же, OSB доска, подшитая ниже утепляющего слоя, создаст наклонную потолочную поверхность в мансарде. А обрезки и отходы от строительства с её применением, идут на изготовление тавровых стропил и несущих ферм.

ВыборОСБ на крышу (толщина, размеры, классы)

Для использования на кровле подходит только OSB-3. В этом классе материала сбалансированы цена, прочность и влагостойкость.Ему соответствуют европейский стандарт ЕN-300 и американский R1 и R2.

Главное,на что следует обращать внимание при покупке – это наличие маркировки на всехлистах в пачке, что бы недобросовестные производители не подсунули второй классвместо третьего (по внешнему виду их не отличить). Вместо надписей на русскоммогут быть штампы латиницей, тогда следует искать текст: «Еxtеriоr Воnd»,«Ехterior Tyре Вindеr» или R1, R2 (rооf – крыша).

Кромеэтого, есть специализированные кровельные панели ОСП-3, которые конструктивнопредназначены для подобных целей. Они имеют шероховатую поверхность, которая нескользит и обладает хорошей адгезией, а также, шпунтованные края, для удобногои качественного монтажа.

Все плиты, которые идут на изготовление скатов крыши должны иметь стандартный конструктивный размер (1250х2500). Такие габариты достаточно велики, чтобы быстро наращивать плоскость и, по-прежнему удобны — дают возможность переноски их поштучно одним человеком.

Подробнее о развновидностях и классификации ОСБ листов можно узнать в статье: ОСБ — виды, классы, характеристики и применение.

Оставшийся параметр – толщину листа, выбирают исходя из шага междустропилами, по таблице.

Однако,следует помнить, что в ней указаны наименьшие допустимые размеры для скатныхкрыш. На практике, 9 мм листы кровельщики не используют вообще – технологиядопускает начинать работы с 12 мм материалами. А показатели для плоских кровельследует увеличить до 18 мм. В нашей климатической зоне, такая необходимостьпродиктована дополнительными расчётами на снеговую нагрузку в зимний период.

Только тогдатабличные показатели окажутся верны, если, на стропила набивать поперечнуюшаговую обрешётку.

Обустройствоскатной поверхности с применением ОСП

Способовкрепления ориентировано-стружечных плит всего два: непосредственно к стропилами к дополнительной обрешётке. Оба варианта очень широко применяются напрактике. Нельзя сказать, что какой-то из них лучше или хуже, но каждый способоптимален для своих конкретных условий.

Крепление ОСБ на крыше непосредственно на стропила.

Этотвариант применяют при наличии мощных листов ОСБ, в домах чердачного типа, когдаутепление крыши не производится.

Достоинства:

• малое количество строительных операций на высоте;
• значительная экономия – не требуется дополнительнаядревесина для обрешётки, не тратятся средства на утеплитель и гидроизоляцию;
• быстрый срок окончания работ.

Недостатки:

• верхний этаж (чердак) в доме остаётся холодным;
• требуется использовать более толстые листы ОСП;
• если, решено применять утеплитель, то желательно использовать негорючий пенополистирол и дополнительную обшивку листами ОСБ снизу стропил.

Некоторые строители пытаются применить монтаж на стропила с использованием утеплителя из минеральной ваты и слоёв пароизоляции, без вентиляционного зазора. Со временем, подобная ошибка приводит к порче материалов из-за разрушения вследствии застаивания избыточной влаги.

При креплении ОСБ листов к стропилам, сами листы ОСБ выполняют роль обрешетки.

Порядок производства работ по монтажу ОСБ на стропила:

1. Предварительно, стропильные балки и листы обрешётки обрабатываются антисептиком для защиты от грибка, плесени и насекомых древоточцев.

2. Монтаж ведётся в сухую погоду, с перспективой закрытия древесины кровлей до дождей. Если, намечаются осадки, а работы ещё неоконченные, то понадобится защитный тент.

3. Продумывается безопасность — устраиваются временные полки для перемещения, закрепляются страховочные тросы для людей и фиксирующие пояса под инструмент.

4. Крепление лучше проводить гвоздями с ершёной насечкой, размером 70-100 мм (в зависимости от толщины материала). Применение гвоздей ускоряет процесс и делает соединение долговечней.

5. Нижние края скатов обшиваются прогонами, которым не так страшно намокание. Они обеспечивают ровный стартовый уступ для предотвращения соскальзывания плит.

6. Строительной маркировочной нитью намечаются поперечные контрольные линии на опорах по размерам имеющихся листов. Подшивку необходимо выполнять строго по разметке. О том как наносится разметка маркировочной нитью (она же отбойная) можно прочитать в статье: отбойная нить — разновидности и использование.

7. ОСБ панели располагают поперёк опор. Укладку начинают с середины ряда, с расчётом, что последние панели в ряду отрежутся наполовину. Отрезанные половинки подойдут для укладки следующего ряда, чтобы сместить стыки в ряду на следующую опору. Раскрой и обрезку выполняют на месте с помощью круговой пилы. Остатки материала с косым срезом не выбрасывают – они являются готовыми заготовками для верхнего ряда.

8. Между смежными листами оставляют компенсационный зазор в 3 мм.

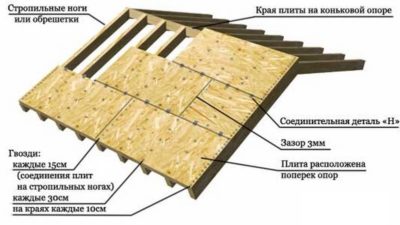

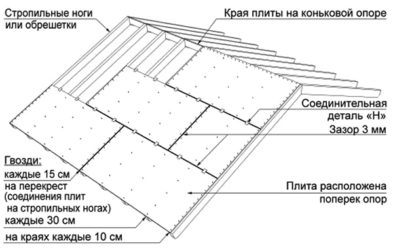

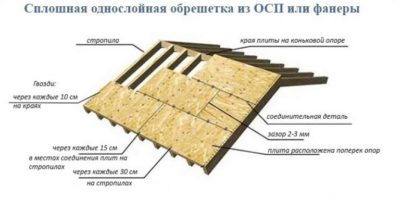

9. Шаг забивания метизов: 15 см – на стыках, 30 см – на опорных стропилах, 10 см по краю крыши.

10. Для надёжности, между рядами ОСП листов устанавливаются дополнительные фиксаторы.

11. Если, угол наклона крыши большой, саморезами крепятся временные опорные бруски для ходьбы по ним.

12. В последнюю очередь подшивается область верхнего конька остатками полос материала.

Технология требует, чтобы шаг между стропилами был кратен размерам OSB. И листы при укладке должны сопрягаться между собой ровно посредине балок с нахлёстом на балку в 5 см (или более).

Наглядно с технологией подшивки на стропила можно ознакомиться в этом видео:

Крепление ОСБ на крыше к обрешётке

Этот вариант применяют для создания вентиляционных зазоров, если требуется утеплять скат крыши или листы ориентированно-стружечной плиты (ОСП) слишком тонкие и требуется дополнительная опора.

Достоинства:

• создание качественных надёжных сендвич-панелей, которыесделают комфортным обитание на верхнем мансардном этаже;
• экономия на закупке ОСП листов – теперь можноприменить 9 мм толщину;

Недостатки:

• большой объём работ и расходных материалов;

Порядок производства работ по монтажу ОСБ через обрешетку:

1. Все виды работ, которые выполняются в предыдущем варианте, актуальны и для этого способа, с той разницей, что монтаж будет происходить к обрешётке, вдобавок, предварительно обустраиваются внутренние технологические слои.

Кровельный пирог с использованием ОСБ листов на крыше

2. С нижней стороны стропил пристреливается строительным степлером диффузионная гидроизоляция.

Полосы плёнки следует крепить горизонтально, начиная с верхней. Стыки рулонных полос пароотводящей мембраны проклеиваются акриловым скотчем, с нахлёстом в 10-15 см. Аналогично, проходят скотчем весь периметр пароизоляционного слоя, прикрепляя плёнку к несущим деревянным конструкциям.

Нужно обращать внимание на то, чтобы полотно правильной стороной было обращено внутрь, тогда плёнка будет эффективно блокировать влагу, попадающую из помещения в теплоизоляционный слой.

3. Минеральная утепляющая вата раскраивается на части, которые уплотнённо ложатся между несущими балками. Она должна распираться между стропилами и не проваливаться, а слой пароизоляции под ней, выполняет роль дополнительной фиксации. В дальнейшем, снизу будут пробиты контррейки, которые создадут дополнительную опору для теплоизоляции.

4. Сверху стропил настилается ещё один слой диффузионной трёхслойной мембраны (например, EURОТОР N35, RАNККА, ЮTAКOH), который обращён шероховатой стороной вверх. Он блокирует попадание внешней влаги (туман, роса, течи) и отводит лишние пары из утеплителя. Перехлёст проклеенных стыков, должен равняться 10-15 см и идти в правильной последовательности. Для этого, раскатку рулонов следует производить горизонтально и крепить полосы правильно, начиная с нижней. Первая нижняя полоса должна выступать за контур утеплителя на 15-20 см вниз.

5. Бруски и доски, из которых будет изготовлена обрешётка, обрабатываются антисептиком.

6. По поверхности пароизоляционной мембраны, строго над каждым стропилом, проклеивается уплотнительная лента.

7. Контробрешётка из брусков сечением 50х50 мм пробивается поверх стропил, по полосам уплотнительной ленты. Она создаст вентиляционный зазор в 5 см для отвода влаги, которая скапливается на гидроизоляционном слое. Для лучшей циркуляции воздуха, в брусках устраиваются разрывы, идущие в шахматном порядке.

Контробрешётка с обрешёткой.

8. На этом этапе можно начинать крепить ОСП листы, но, для дополнительного усиления опоры, желательно пробить дюймовую доску в качестве шаговой обрешётки. Максимальное расстояние между центрами досок принимается в 45 см, а если используется ОСБ 9 мм, то обрешётку крепят практически всплошную.

9. В конце настилают ориентированно-стружечную плиту, закрепляя её саморезами к доскам с обрешёткой.

На видео представлен монтаж ОСП на обрешётку:

Обустройствофинишного кровельного покрытия

Для образования качественного, надёжного и долговечного кровельного покрытия, поверхность, образованную ОСП, чаще всего покрывают мягкой черепицей.

Другие виды кровельных материалов не так надёжны или применение их неявляется целесообразным в данных условиях.

Порядоквыполнения работ:

1. Продумывается и обустраивается капельная и водосточная система по краям крыши. Она выполняется при помощи карнизных планок и желобов.

2. Настилается гидроизоляционный ковёр. При больших углах наклона, свыше 18 градусов, допускается укладывать его только в местах перегиба: коньки, ендовы, нижняя и фронтонная граница крыши. Рулоны гидроизоляции имеют самоклеящийся слой, покрытый полиэтиленовой плёнкой. Для дополнительной фиксации используется битумная мастика и гвозди для толей.

3. Устилку производят горизонтальными полосами снизу-вверх, нижней границей укладки является карнизная планка (5 см от перегиба), перехлёст стыков между полосами в 10-15 сантиметров промазывают мастикой. Особое внимание уделяют конькам, ендовам, выходам труб и фронтонам.

4. Производят разметку крыши с устланным гидроизоляционным ковром. Это выполняют при помощи разметочной нити. Полученные линии будут служить ориентиром для укладки битумной черепицы.

5. Мягкая черепица настилается на битумный клей с дополнительным креплением на гвозди по верхней границе каждого элемента. Верхний элемент черепицы накрывает своими лепестками вбитые гвозди на нижнем.

6. Ряды черепицы ориентируют по разметке, начиная с 5 мм ниже края гидроизоляционного ковра, смещая каждый новый ряд на половину лепестка вверх.

7. Готовая крыша может быть оборудована аэраторами, для улучшения слоевой вентиляции.

Аэратор.

В следующем ролике представлена вся технология от первого до последнего шага:

Черновоепотолочное покрытие в мансарде

Для декоративной финишной отделки слои кровельного пирога покрывают изнутри плитами ОСП, толщиной 6-9 мм. Непосредственно на стропила подшивать листы нельзя, необходимо получить 5 сантиметровый вентиляционный зазор. Для этого, на несущие балки набивают контрбрусы 50х50 мм.

К полученной обрешётке на саморезы фиксируют ОСБ панели. Фиксацию выполняют с соблюдением правил монтажа ориентированно-стружечной плиты к потолкам с перспективой декоративной отделки в будущем.

О том как крепить ОСБ к потолку не только на монсарде, но и в других помещениях можно узнать в статье: как правильно крепить ОСБ листы к потолку.

Многие тысячи жилищ были обустроены кровлей по описываемой технологии. Опыт применения в несколько десятилетий показал, что данный метод является надёжным и испытанным на практике. При соблюдении технологии на всех этапах работ, полученное кровельное покрытие получается долговечным и функциональным.

Источник: https://dompodrobno.ru/osb-na-kryschu/

Отделка из osb плит: варианты внутренней отделки под выравнивание и обрешетку, каким образом производить расчет количества и монтаж панелей

В строительстве и ремонте для обшивки стен и потолков нередко используются различные листовые материалы. Один из таких материалов – ориентированная стружечная плита (ОСП), встречающаяся в продаже также под английским наименованием OSB (Oriented Strand Board).

OSB: что это такое и как его использовать

ОСБ производят из древесной щепы и крупной стружки, склеивая их при высокой температуре синтетическими смолами.

Плита состоит из нескольких слоев, обычно 3-4, с различной ориентацией щепы.

В наружных слоях стружка располагается вдоль длинной стороны листа, во внутренних – поперек. По своим характеристикам ОСП близка к фанере, но стоит меньше.

Преимущества и особенности

Отличительная черта ОСП – высокая прочность, обусловленная перекрестным расположением волокон древесины. По прочности плиты превосходят МДФ, ДСП и древесину, немного уступая фанере. Плиты показывают высокую стойкость к химическим веществам. Некоторые производители используют при производстве плит специальные пропитки – антипирены, снижающие горючесть материала. ОСБ плиты легко подвергаются обработки, для работы с ними понадобится обычный деревообрабатывающий инструмент.

Как производится расчет OSB плит

В основном распространены 2 типоразмера плит 2440*1220 мм (американский стандарт) и 2500*1250 мм (европейский). Существуют ОСП и других размеров, однако встречаются они значительно реже и производятся, в основном, под заказ.

Для расчета количества проще всего нарисовать план стены на клетчатой бумаге, приняв размер клеточки за 250 для плит европейского стандарта или 300 мм – для американского. Затем на плане нарисовать плиты ОСБ и подсчитать их количество. Располагать листы лучше в шахматном порядке. При этом нужно учитывать, как будет отделываться поверхность в дальнейшем.

Если планируется обшивка, например, сайдингом на улице или ГКЛ внутри помещения, допускается стыковка незаводскими резами, если же предусмотрена покраска — постараться стыковать плиты заводскими резами. Желательно свести количество стыков к минимуму. Например, фрагмент стены размерами 2.4 м на 1.2 м лучше зашивать одним листом, а не 3 кусками 0.8*1.2 м, ведь произвести идеально ровный рез довольно трудно, а даже небольшое отклонение от прямолинейности образует щель. К полученному количеству ОСП нужно добавить несколько листов для запаса на случай брака или ошибок при раскройке.

Более простой способ – разделить площадь поверхности на площадь листа. В этом случае «про запас» необходимо брать не менее 20% от количества. Полученное число округлить в большую сторону.

Какие есть ОСБ-плиты для наружных стен

ОСП изготавливают 4 видов:

• OSB-1 – используется только в сухих помещениях для обшивки.
• OSB-2 – используется как конструкционный материал в сухих помещениях.
• OSB-3 – может использоваться как внутри помещений, так и снаружи. Допускается использование в условиях с повышенной влажностью. Прочность позволяет применять ОСБ-3 как конструкционный материал.
• Наиболее распространенный класс OSB-4 – более прочный и влагостойкий, чем ОСБ-3.

Для обшивки наружных стен можно использовать только 3 и 4 классы.

Монтаж снаружи: обрешетка

Обшивка стен снаружи может осуществляться в нескольких случаях:

• С целью выровнять существующие стены, скрыть дефекты (трещины, осыпающаяся штукатурка и т.д.) и просто как облицовка.
• При каркасном строительстве – для защиты утеплителя от ветра и осадков, а также как элемент несущей системы.
• При утеплении стен – для защиты утеплителя от атмосферных явлений.

Во всех 3 случаях листы OSB крепятся на обрешетку. Обрешетка выполняют из деревянного пиломатериала различного сечения, в зависимости от задачи. Чаще всего используют нестроганый брусок хвойных пород естественной влажности сечением 50*50 или 40*50 мм. Допускается крепление ОСП на металлический каркас.

При утеплении обрешетка выполняется с шагом, кратным ширине утеплителя минус 20 мм, без утеплителя – шаг выбирают таким образом, чтобы стыки листов приходились на брусок, между стыками добавляют несколько дополнительных стоек с расстоянием между ними не менее 600 мм.

Как крепить к стене панели

Плиты ОСБ обычно крепят к стене через обрешетку саморезами по дереву при использовании в каркасе брусков или по металлу при креплении к каркасу из металлического профиля. Длина самореза должна быть 25-45 мм.

Допускается крепить ОСП непосредственно на стену. Для этого в вырезанном в размер листе высверливают отверстия, устанавливают лист на место, перфоратором бурят стену в намеченных местах, вставляют дюбели и закручивают саморезы. При креплении на деревянное основание метизы закручивают без предварительного сверления.

Как оформить из osb снаружи красиво

У ОСП довольно интересная фактура, которая оставляет множество вариантов отделки. В тоже время нужно помнить, что ОСБ на 90% состоит из дерева, поэтому материал подвержен тем же опасностям, что и древесина. На плитах может появиться грибок, плесень, в небольшой степени они подвержены гниению, смола может разрушаться под воздействием солнечных лучей, торцы панелей впитывают влагу.

ОСБ-плиту обрабатывают составами для древесины для наружного применения. Состав должен обеспечивать защиту от ультрафиолета. Для сохранения цвета и фактуры поверхность покрывают бесцветным лаком и антисептическими пропитками, для придания древесных оттенков – декоративными антисептиками, для окраски в различные цвета – фасадными красками для дерева.

Для получения гладкой поверхности стены из ОСБ штукатурят и шпаклюют. Перед нанесением штукатурки поверхность плиты нужно защитить от влаги специальными грунтовками либо пергамином, затем крепят штукатурную сетку и штукатурят. Возможно нанесение декоративной штукатурки или покраска.

Также стены из ОСБ можно укрыть любым видом сайдинга или фасадных панелей, блок-хаусом, вагонкой и т.д.

ОСП материал для внутренних работ

ОСБ внутри помещения используют для обшивки стен, потолков, для устройства чернового пола, как конструкционный материал при изготовлении встроенной мебели, для создания декоративных элементов, коробов, технологических шкафов. В каркасном домостроении внутренняя обшивка стен ОСП увеличивает прочность конструкции.

Ход работ

Обшивка стен ОСБ состоит из следующих этапов:

• Разметка.
• Устройство обрешетки.
• Укладка тепло- звукоизоляции, если предусмотрено проектом.
• Крепление цельных листов ОСБ.
• Отпиливание ОСБ в размер.
• Крепление остальных листов.

Инструменты

Для обшивки стен ОСП понадобятся:

• Ножовка, дисковая пила или лобзик для раскроя материала.
• Шуруповерт.
• Уровень.
• Разметочный инструмент (рулетка, угольник, карандаш).
• Перфоратор для обшивки кирпичных стен.
• Стамеска.

Варианты внутренней отделки

Необычная структура ОСП позволяет создать довольно привлекательный интерьер. Плит можно использовать без отделки, но лучше покрыть их лаком для улучшения эксплуатационных свойств. ОСБ можно красить красками для древесины, обрабатывать декоративными пропитками для дерева. Для получения гладкой поверхности панели нужно зашпаклевать шпаклевками для дерева, после чего их можно красить или оклеить обоями.

Как правильно изготовить обрешетку под osb

При устройстве обрешетки из брусков сначала крепят брус по периметру, затем устанавливают вертикальные стойки с шагом 406 мм при ширине листа 1220 мм и 416 мм при ширине листа 1250. Если нужно стыковать листы по высоте в месте стыка крепят горизонтальный брусок.

Бруски прикрепляют к стене 2 способами:

1. Непосредственно через брусок. При креплении к бетонным, кирпичным, шлакоблочным и газобетонным стенам в брусках сверлят отверстия по диаметру дюбеля с шагом 300-400 мм, приставляют брусок к стене, перфоратором через готовые отверстия бурят отверстия в стене, вставляют дюбели и закручивают саморезы или используют анкеры. Удобнее сначала закрепить брусок по краям, после чего его можно не держать и спокойно крепить в остальных намеченных точках. При креплении на деревянные стены брусок притягивают саморезами без сверления отверстий. Саморезы лучше использовать «белые» или «желтые», т.к. при излишнем усилии у «черных» отламывается шляпка и извлечь такой саморез очень сложно. Для регулировки каркаса по вертикали применяют подкладки из древесины.
2. На оцинкованные уголки или п-образные крепежные профили. В этом случае сначала размечают положение брусков, по этой разметке устанавливают элементы крепежа, затем прикрепляют брус саморезами.

При использовании для каркаса металлического профиля по периметру крепят направляющий профиль, на плоскости – стоечный. Крепление профиля к стене осуществляют на специальные подвесы.

Обязательна ли каркасная обрешетка с обшивкой ОСП внутри

Плиты ОСБ можно крепить непосредственно на стену, но лучше использовать обрешетку. Это позволить исправить уклон или кривизну стены, проложить минвату для улучшения тепло- и звукоизоляции. Также обрешетка создает воздушную подушку, благодаря чему пространство между стеной и ОСБ-плитой проветривается.

Монтаж ОСП плит

ОСБ крепят ориентируя длинной стороной вертикально, чтобы снизить количество горизонтальных стыков. При креплении первого листа следует контролировать его положение по уровню, иначе могут появиться щели в углах стен. В остальном правила крепления такие же, как и при наружных работах

Какая должна быть толщина

ОСП бывает разной толщины:6, 8, 9, 10, 12, 15, 18, 22, 25 мм.
Листы толщиной 6 и 8 мм используют для обшивки потолков и конструкций, не подвергающихся механической нагрузке. ОСБ-плиты толщиной 6 мм можно применять для криволинейных поверхностей с большим радиусом кривизны.

Плиты толщиной 9-12 мм – основной обшивочный материал для облицовки стен и потолков как снаружи, так и внутри помещений, для устройства сплошной обрешетки под кровлю.

Материал толщиной 18 мм и более применяют для изготовления мебели, несущих конструкций и черновых полов.

Примеры работ

Мансарда, обшитая ОСБ

Встроенные стеллажи из ОСП

Уголок для отдыха из ОСП

Шпаклевка по ОСБ

Эксплуатация отделки из ОСП: особенности

Стены из ОСБ-плит не требуют какого-либо специального ухода, достаточно соблюдать правила, общие для деревянных поверхностей, например, не допускать длительного воздействия влаги.

OSB – современный высокотехнологичный материал, при правильном монтаже способный прослужить долгие годы.

Источник: https://otdelkasten.com/otdelka-sten/obshivka-sten-osb-plitoj-vnutri
