Шаг между досками обрешетки крыши

Шаг обрешетки под металлочерепицу

Металлочерепица очень прочна на разрыв при относительно небольшом весе. Сильному ветру достаточно оторвать от обрешетки один небольшой участок кровельного ската для того, чтобы за несколько часов разобрать по листу всю кровлю.

Такого никогда не случится, если обрешетка (то, к чему непосредственно крепятся листы металлочерепицы) была собрана правильно.

Прочитав эту статью, вы сможете проконтролировать правильность подготовки обрешетки под монтаж металлочерепицы и избежать дорогостоящих ошибок.

Как выбрать качественный пиломатериал и какая обрешетка нужна для металлочерепицы

При покупке пиломатериала желательно отбраковать доски, на которых выступила синева или даже чернота, это признак того, что лес заражен грибком. Заражение грибком может привести к разрушению структуры древесины в течение 3-5 лет. Если лес уже куплен, уничтожить грибок помогает восстановитель-отбеливатель, обработка требует добросовестного подхода.

Любой, даже абсолютно белый пиломатериал следует обработать огнебиозащитой на 2 раза, это обеспечит его прочность и долговечность в составе вашей кровли.

Для устройства обрешетки используется обрезная нестроганная доска шириной 100 мм и толщиной от 25 до 32 мм.

Также вам понадобится контробрешетка, брус сечением 40 х 50 мм, который крепится на стропила до обрешетки и обеспечивает вентиляцию и удаление конденсата из  подкровельного пространства.

«Дюймовка» — доска толщиной 25 мм, может иметь отклонение по толщине +-5 мм. Ее рекомендуется рассортировать и в пределах одного ската использовать доску с разницей до 2-3мм по толщине. Это позволит избежать видимых волн на скатах кровли после монтажа металлочерепицы.

Вид и шаг обрешетки под металлочерепицу

В зависимости от уклона кровли применяется шаговая либо сплошная обрешетка:

• Сплошная обрешетка применяется на уклонах от 14 до 20°. В процессе усушки между досками образуются зазоры до 15 мм, это нормально.
• Шаговая обрешетка применяется на уклонах более 20°. Шаг обрешетки должен быть равен длине волны черепицы, остановимся на этом подробнее. Шаговая обрешетка Сплошная обрешетка

Лист металлочерепицы своим волнообразным рельефом имитирует внешний вид уложенных рядов штучной керамической черепицы. Точка крепления листа саморезом повторяется на этом рельефе через равные промежутки. Если раскладка обрешетки рассчитана правильно, саморез должен войти ровно в середину доски.

Несмотря на разнообразие дизайнов металлочерепицы, существует 2 длины волны и 2 основных шага обрешетки. Это 350 и 400 мм между центрами досок.

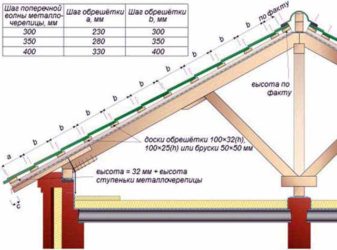

Схема раскладки обрешетки для металлочерепицы

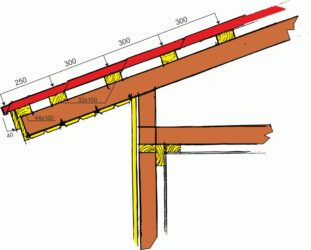

Важный нюанс: расстояние от первой (самой нижней) до второй доски обрешетки берется на 50 мм меньше. Это связано с тем, что металлочерепица крепится не заподлицо с лобовой доской, а с выпуском на 50 мм.

Дизайн металлочерепицы	Шаг обрешетки
МонтеррейСупермонтеррейКаскадClassicKvinta (Kvinta Plus)Country (Kvinta)Quadro ProfiKamea (Камея)FinneraAdamanteDecorreyИспанская Дюна	350 мм
МаксиМакси КаскадАндалузияДжокер	400 мм

Рекомендуемый шаг обрешетки и другую справочную информацию по монтажу металлочерепицы предоставляет производитель.

Расчет количества доски

Зная шаг обрешетки, а также длину и ширину скатов, легко можно рассчитать необходимое количество пиломатериала. Криволинейные участки и трапеции лучше считать как прямоугольники по большей стороне, небольшой запас обойдется дешевле, чем лишняя доставка.

Пример. Возьмем для расчета двухскатную крышу, где длина ее по коньку будет 7 м, а скаты по 3,5 м. При укладке металлочерепицы с длинной волны 35 см, получится, 3,5 м / 0,35 м = потребуется 10+1 шагов обрешетки по 7 метров для одного ската, т.е. на 2 ската 22 шага. 22х7 м= 154 м доски нам нужно. Добавляем еще пару досок  для отделки дымохода и готово.

Устройство и монтаж деревянной обрешетки

Независимо от уклона, на определенных участках и узлах кровли необходимо выполнить сплошную обрешетку.

Что это за участки и узлы:

• Примыкание кровли к дымоходу, вентканалу или стене;
• Вокруг мансардных окон;
• Места крепления снегозадержателей и лестниц;
• Хребты и ендовы (так называются внешние и внутренние изломы кровли);
• Конек;

Сплошная обрешетка здесь нужна для надежного крепления доборных элементов, выполненных из листовой стали. Они не имеют достаточной жесткости и нуждаются в прочном и стабильном основании.

Общие рекомендации:

• Для крепления обрешетки к брусу контробрешетки лучше использовать оцинкованные ершеные гвозди. Использование саморезов, особенно черных, нежелательно, т.к. они изготавливаются из очень хрупкого металла и легко ломаются при нагрузках.
• При ширине ската более 6 м стыковать доски обрешетки нужно по центру бруска контробрешетки, соединение досок на весу не допускается.

Для удобства укладки обрешетки обычно изготавливается шаблон из деревянного бруска. До начала работ желательно приложить шаблон к листу металлочерепицы и убедиться, что точки крепления саморезов действительно приходят в середину 100 мм доски обрешетки. Не исключено, что это шаблон с предыдущего объекта, на котором монтировали совсем другую черепицу.

: Монтаж обрешетки под металлочерепицу

Источник: https://fasad-prosto.ru/krovlya/obreshetka-pod-metallocherepicu.html

Шаг обрешетки под фальцевую кровлю. Выбор и монаж материала

Большое значение имеет то, какой материал будет задействован для устройства кровли. Кровля может состоять из нескольких металлов. Например, алюминий, медь и сталь. Или цинк, медь и алюминий. Одним из ключевых нюансов является также расчет и монтаж обрешетки под фальцевую кровлю.

Технология фальцевой кровли

Фальцевая кровля имеет особенность из-за вида стыковки листов. При этом методе обеспечивается высочайшая герметичность соединения. А образованные стыковые участки придают покрытию дополнительную прочность и оригинальный внешний облик.

Состыковка может быть одинарной, двойной, лежачей или стоячей. Под кровельной конструкцией должен быть гидрозащитный слой и вентиляция. Здесь необходимо наличие диффузионной мембраны. Она может монтироваться прямо на утепляющий материал с наименьшим зазором. Если такого материала нет, то задействуется классическая гидрозащита.

Требующиеся эксплуатационные характеристики фальцевая кровля получает благодаря и таким элементам: картинам, кляммерам и фальцу.

Листы, обычная ширина которых не превосходит 200 см, соединяются друг с другом. Методов соединения несколько. Затем приходит черёд крепежей – кляммеров. Они монтируются с шагом в 50 см к обрешётке.

Оптимальное направление фальцев – к уклону кровли. А работа проходит проще и быстрее, если применять листы, которые раскроены уже на производстве.

Устройство обрешетки под фальцевую кровлю

Основой под фальцевую кровлю является обрешётка. Есть несколько методик её организации. Мембранная гидрозащита начинает монтироваться обязательно с карниза. К лагам она крепится с помощью скоб. И вся монтажная работа следует снизу вверх.

• Метод укладки гидрозащиты – внахлёст. На саму мембрану сверху крепится деревянная обрешётка. Здесь должен образоваться зазор с вентиляцией.

Кровля, имеющая утепление, из-за различия температур (внешней и внутренней) имеет явление, подобное формированию конденсата под изоляцией. Последствия этого могут быть следующими – нарушается гидроизоляционная прокладка, лежащая поверх утеплителя. А на нём оказывается конденсат. В результате гидрозащита лишается требующихся теплоизоляционных характеристик.

Когда нет зазора с вентиляцией, могут разрушаться компоненты конструкции.

Вентиляцию необходимо обеспечивать грамотно. Должен быть не только обозначенный зазор, но и само чердачное помещение. Если в этом помещении низкая температура, оно всё равно должно вентилироваться, даже если там нет температурных скачков.

Утепляя крышу и работая над кровельным пирогом (он устраивается на утепляющим материалом) должна быть гидрозащита и вентиляционная свободная зона. Гидрозащита здесь представлена диффузионной мембраной.

Вентиляция образуется только, если имеется входной и выходной участок для следования воздушного потока. Как уже было замечено, основание можно монтировать, применяя разные подходы.

• Универсальный. Это наиболее лёгкий метод. Он применим для всех разновидностей кровель из металлов.

Высокая прочность – это обязательное требование к обрешётке под фальцевую кровлю. Чаще всего её изготавливают из дерева. Её толщина – минимум 3 см. Здесь задействуются обычные доски. Для монтирования применяются кровельные гвозди или саморезы. Благодаря такой конструкции гарантируется должный уровень вентиляции наружной стороны покрытия. Здесь должны сформироваться зазоры. Параметр каждого – минимум 5 см. Такой тип обрешётки отвечает всем критериям.

Обычно его задействуют, когда кровля имеет уклон, превосходящий 10 градусов. Все фальцевые участки монтажа обязательно герметизируются. Этот способ монтажа обрешётки оптимален для кровель, созданных из оцинкованной стали.

Гидрозащита не всегда гарантирует отсутствие влаги между обрешёткой и металлической поверхностью. Может сформироваться влага. Она приводит к появлению коррозии. И со временем внутренняя часть кровельного материала разрушается. Этого можно избежать, есть условия для нормальной воздушной циркуляции. Они обеспечиваются вышеуказанным методом.

Если уклон кровли менее 10 градусов, то её требуется защищать ещё усиленней. Причина – на ней могут концентрироваться осадки. Часто здесь проводятся основательные действия, чтобы создать требующуюся герметичность и условия вентиляции. Для реализации этих задач и монтируется обрешётка (она же нижний слой укладываемой кровли). Она имеет формат деревянного настила.

С верхней стороны проводится монтаж контробрешётки. Её сечение обязательно должно составлять 4 см. После чего следует укладка гидрозащитного материала. Он обволакивает предыдущий слой данного кровельного бутерброда. Затем создаётся обрешётка по описанной выше методике.

Некоторые форматы кровель тяжело снабдить необходимой вентиляцией. Эта тенденция распространяется и на очень замысловатые конструкции крыш.

Если обрешётка не имеет вентиляции, обязательно задействуется гидрозащитная мембрана. Она оснащена основой и прослойкой. Толщина прослойки – 8 мм. Благодаря подобной конструкции для кровельного материала образуется мощная оборона от коррозии. Обе части гидроизоляции можно применять обособленно.

В работе покрытие может получаться волнистым. Это недопустимо. Чтобы это исключить, применяются кляммеры.

Монтаж медной фальцевой кровли

Когда требуется монтировать медную кровлю, следует действовать немного иначе. Она мягкая, склонна к деформациям. При монтаже используется деревянная обрешётка, специальная разделительная прослойка, гидрозащита и диффузионная пластина.

Обрешётка должна справляться с нормативной тяжестью. Например воздействие на неё снега, скапливающегося на крыше. Прочность – её обязательная характеристика. Чтобы качественно обустроить обрешётку, нужно применять доски, ширина которых не меньше 15 см. Другие варианты могут подвергаться деформациям.

Сплошная обрешётка и материалы

Выше указывались пункты, касающиеся разряженной обрешётки. Её также можно сделать и сплошной. Но применяются уже другие материалы:

• водоустойчивая фанера,
• стружечные плиты OSB-3.

Это взаимозаменяемые варианты. Ценник фанера несколько выше. Но этот материал проще демонтировать и снова использовать. С обозначенными плитами таких действий не получится.

В зависимости от дистанции стропил, отсутствия или нахождения под листами дополнительных прогонов подходят фанеры или плиты толщиной 1,2 – 2,1 см.

Для любой фальцевой кровли сплошную обрешётку требуется выполнять из пиломатериалов, чьи параметры толщины отражены в предложенной таблице:

Дистанции стропил, либо прогонов (см.)	Доска клееная многослойная	Доска обрезная из хвойных пород	Фанера/ плиты
60	20	22	12
90	23	25	18
120	30	32	21

В редких случаях для создания сплошной обрешётки применяют обрезную доску. Ещё реже в этом деле встречаются шпунтованные изделия. Они собираются автоматически без сквозняков между составляющими.

Самая распространенная тол данных материалов составляет 2,5 см. Версии толще 3,2 см не годятся – у них слишком большая масса.

Нужная ширина досок для обрешёток не превышает 15 см. При аналогии с вариантом доски «сотка» получается сравнительно небольшое число крепежей на один скат, и минимальное число стыковых зон.

При сопоставлении с вариантом на 20 см (шириной), вариант на 15 см меньше уязвим к поперечным дефектам. Чем больше ширина доски, тем больше её расположенность к деформациям и усушке.

Для создания сплошных обрешёток задействуют калиброванные доски. То есть в данной партии у всех досок идентичная ширина.

Шаг обрешетки

Когда обрешётка разряженная, дистанция крепежа здесь приблизительно соответствует ширине доски, умноженной вдвое. Иначе говоря, шаг обрешетки – в пределах 30 см. По периметру ската, в ендовах и на участке проходящих составляющих делается уже сплошная обрешётка. Её ширина – минимум 70 см.

Во многих ситуациях используют сплошную версию из досок, фанеры или плит. Толщина материала – 2 см.

Антикоррозийная обработка дерева

Также все обрешёточные материалы нужно подвергать тщательной антикоррозийной обработке. Для этого нужно выбирать подходящие средства, ориентированные под определённые условия эксплуатации древесных материалов. Материалы сначала требуется пропитать синтетическими смолами и другими защитными препаратами. Так вы обеспечите им пассивную защиту.

Активная оборона гарантируется с применением влагоустойчивых лакокрасочных средств и влагоустойчивых пропиток.

Например, можно задействовать такое средство — DUFA HOLZLAZUR. Это специальная глазурь – пропитка. Она превосходно защищает любые породы дерева и древесные материалы от атмосферного влияния, гниения, плесени, разных грибков.

Источник: https://stroyinsider.ru/shag-obreshetki-pod-faltsevuyu-krovlyu/

Обрешётка крыши (кровли): размеры и толщина доски, шаг, контробрешётка

Крыша дома выполняет сразу три полезных функции. Кровля защищает жилище от дождя и препятствует теплопотерям. Она служит для отведения талых вод, предотвращая преждевременное разрушение цоколя и стеновых конструкций.

Это декоративный элемент, придающий строению завершённый вид. Поэтому при проведении строительных работ обустройству кровли уделяют повышенное внимание и неукоснительно соблюдают все тонкости технологического процесса.

Не последнюю роль играет обрешётка крыши. Этот элемент кровельной системы возводится несколькими способами, в зависимости от материала, которым предполагается закрывать крышу.

Что такое обрешётка

Чтобы понять смысл устройства, надо разобраться в общей конструкции кровли дома. Этот элемент состоит из двух основных частей: ограждающей и несущей. В первом случае речь идёт о финишной отделке, которая защищает чердачное помещение от пагубного воздействия внешней среды. Несущая конструкция – стропила, которые служат опорами для крепления кровельного материала и фактически соединяют стены и крышу здания.

Обрешёткой кровли называют часть стропильной системы, выполненной в виде досок или брусков, уложенных перпендикулярно расположению стропил. Элемент упрощает монтаж теплоизоляционных плит и отделочного материала, способствует равномерному распределению нагрузки на стропильную систему.

Важно! Общие технические условия обрешётки регулируются нормативными требованиями ГОСТ и СНиП.

Конструктивные особенности

Обрешётка не выглядит технически сложным элементом, поэтому доски и брус обычно укладываются своими руками, без привлечения профильных специалистов. При выполнении монтажных работ нужно учитывать факт, что элемент имеет собственную классификацию, что во многом определяет выбор кровельного материала. В общих чертах обрешётка различается двумя основными признаками: способом укладки и количеством слоёв.

Укладка

Можно выделить два варианта:

Особенностью конструкции является большое расстояние между поперечными лагами. Брус укладывается на значительном расстоянии друг от друга, иногда шаг может превышать полметра. Конкретное расстояние зависит от ширины и характера кровельного материала.

Доска для обрешётки крыш укладывается практически вплотную, оставляя зазоры шириной не более 10 мм. Оставляемый зазор компенсирует температурную деформацию и помогает избежать вспучивания кровельного настила при чрезмерном нагревании. Сплошная обрешётка может выступать самостоятельным элементом кровельной системы или выполнять вспомогательную функцию в двухслойных конструкциях.

Обрешётка сплошного типа не привязана к определённому виду крыши, поэтому может служить основанием для любого кровельного материала.

Количество слоёв

Строителям приходится выбирать между двумя вариантами:

• одинарная обрешётка укладывается на стропильную систему одним слоем, располагаясь параллельно коньку крыши;
• двухслойная – доски первого слоя идут с шагом 500–1000 мм, сверху настилаются щиты, расположенные под углом 450.

При обустройстве крыши порой используется такое понятие, как контробрешётка. Элемент используется в кровельных системах, где предполагается наличие гидро- и пароизоляции. Контробрешётка монтируется поверх гидроизоляционного слоя, прижимая материал и являясь основанием для основной обрешётки.

Выбор материала

Для изготовления обрешётки обычно используется пиломатериал. Выбор очевиден: древесина удобна в обработке и не создаёт чрезмерной нагрузки на стеновые конструкции здания. Древесный массив считается экологически безопасным материалом.

Наиболее распространённым материалом для строительства обрешётки считается брус, обрезная или шпунтованная доска. Лучше всего использовать древесину хвойных пород с уровнем влажности не более 20%. Размеры доски на обрешётку подбираются индивидуально, с учётом типоразмера кровельного материала и предполагаемой нагрузки. Специалисты не рекомендуют использовать пиломатериалы, ширина которых превышает 150 мм. Вопреки расхожему мнению ширина, превышающая рекомендованные значения, не способствует улучшению прочности, наоборот, увеличивает вероятность линейной деформации.

Обрешётку можно сделать из щитового материала. Возможны такие варианты:

• ДВП – древесно-волокнистая плита, где в качестве связующего компонента используются органические смолы;
• ДСП – древесно-стружечная плита, которая изготавливается методом прессования с добавлением фенолформальдегида;
• ОСП – ориентированно-стружечная плита, которая производится из плоской щепы, отдельные элементы соединяются методом прессования и фенолформальдегидными смолами.

Щиты укладываются длинной стороной параллельно коньку, располагаясь в шахматном порядке. Преимуществом данного способа строительства обрешётки крыши считается универсальность и возможность использовать в качестве финишной отделки мягкую кровлю. Однако запас прочности и продолжительность службы таких материалов заметно ниже, а щиты сложнее поднимать на крышу, поэтому самостоятельное выполнение работ становится практически невозможным.

Расчёт материалов

Чтобы определить необходимое количество материалов, нужно провести ряд вычислений. При подсчётах учитываются параметры:

• ширина и толщина доски на обрешётку крыши;
• площадь крыши;
• длина конька;
• тип кровельного материала.

Если самостоятельные расчёты затруднительны, можно воспользоваться онлайн-калькулятором.

Как выбрать шаг обрешётки

Расстояние между отдельными элементами обрешётки напрямую зависит от выбранного материала для внешней отделки кровли. Возможные варианты:

1. Гибкая кровля ложится только на сплошное основание, поэтому расстояние между отдельными элементами конструкции не должно превышать 10 мм.
2. Для шифера шаг подбирается в соответствии с внешними габаритами листов.
3. При монтаже металлочерепицы или профлиста шаг обрешётки обычно варьируется в пределах 200–400 мм.
4. Черепичные крыши укладываются в соответствии с рекомендациями производителя кровельного материала, в большинстве случаев расстояние между брусками составляет 320–380 мм.
5. Расстояние между элементами фальцевой кровли обычно составляет 200 мм.

Важно! Монтаж обрешётки всегда индивидуален, и проведение строительных работ зависит от характера кровельного материала и периметра здания.

Порядок выполнения монтажных работ

На начальном этапе нужно определиться с выбором кровли и материалом для изготовления каркаса. После этого можно приступать к следующему этапу.

Подготовка

Для проведения любых строительных работ потребуются инструменты. Если говорить про обрешётку, для монтажа наверняка понадобится:

• электрическая дрель и набор свёрл;
• рулетка или метр;
• крепёж: гвозди или саморезы;
• молоток;
• ножовка по дереву;
• строительный уровень.

Нелишним будет подготовить чертёж, чтобы упростить монтаж каркаса на стропильную систему.

Мягкая кровля

Подразумеваются все рулонные материалы, которые используются для проведения кровельных работ: металлоизол, рубероид, полимерные мембраны. Учитывая технические характеристики материала, такая кровля монтируется только на сплошную обрешетку.

После монтажа обрешётки необходимо проверить каркас на наличие острых сучков и выступающих гвоздей, способных повредить мягкую кровлю. Острые углы скругляются, иногда обшиваются полосками кровельной жести.

Фальцевая кровля

Фальцевыми крышами называют конструкции, изготовленные из листового железа с полимерным защитным покрытием. Фальцы – выступающие элементы, предназначенные для соединения отдельных элементов кровли. Такие крыши иногда делаются из обычных листов оцинковки, а фальцы создаются кровельщиком в процессе выполнения работ.

Фальцевые крыши могут устанавливаться на сплошную и разреженную обрешётку. В первом случае требования к каркасной основе предъявляются аналогичные тем, что рассматривались выше. Рекомендованный шаг между элементами обрешётки составляет 200 мм. Оптимальное сечение бруса – 50 × 50 мм, доски – 32 × 100 мм.

Важно! Под любые металлические покрытия обязательно укладывается слой гидроизоляции, поэтому предварительно выполняется монтаж контробрешётки.

Металлочерепица

По своим характеристикам и техническим особенностям материал можно назвать промежуточным звеном между стальными листами с перфорированным покрытием и шифером. Учитывая эти особенности, монтаж возможен на сплошную и разреженную обрешетку.

Сплошной каркас изготавливается по стандартной схеме с учётом деформационных зазоров. Конструкции лучше изготавливать из щитов, что создаёт ощутимую экономию. Разреженная обрешётка выполняется из бруса сечением 40 × 40 или обрезной доски размером 25 × 100 мм. Шаг каркаса подбирается индивидуально, чтобы расстояние между элементами соответствовало волне металлочерепицы. Учитывая, что производители кровельного материала придерживаются определённых стандартов, шаг обрешётки обычно варьируется в пределах 350–400 мм.

Шифер и ондулин

Согласно общепринятой классификации стройматериалов, шифер является обобщающим названием материалов на сланцевой или асбестоцементной основе, которые используются для облицовки стеновых конструкций и крыш. Ондулином называют еврошифер, который впервые стал использоваться при проведении кровельных работ ещё в 1944 году. Материал внешне похож на обыкновенный шифер, но изготавливается из полимерных материалов, что обеспечивает разнообразие цветовых решений и минимальный конструкционный вес.

В обоих случаях монтаж обрешётки будет выполняться по аналогичной схеме. Конструкция собирается из бруса сечением 50 × 50 или 75 × 75 мм. Шаг каркаса подбирается с таким расчётом, чтобы каждый лист размещался на 3–4 брусьях. Чтобы кровельный настил был неразрывным, каркас делается разноуровневым. Добиться такого эффекта при монтаже позволяет использование бруса разного сечения, или перепады высоты создаются подложками из рубероида.

Черепица

Выбирая строительный материал, важно учитывать, что черепица бывает:

• керамической;
• металлической;
• цементно-полимерной;
• цементно-песчаной.

В зависимости от материала изготовления меняется вес кровельного материала, следовательно, толщина и шаг обрешётки. Средняя толщина бруса может варьироваться в пределах 50–70 мм. Шаг рассчитывается индивидуально и может плавать в диапазоне 140–400 мм.

Для черепичных крыш очень важен точный расчёт: шаг обрешётки должен строго соответствовать рабочей длине черепицы. Любая ошибка в вычислениях – и конструкцию придётся переделывать.

Дранка

Если не углубляться в детали, то современная дранка является той же черепицей, только выполненной из дерева. Поэтому при расчётах обрешётки можно руководствоваться схемой вычислений, приведённых выше. Единственное отличие: дранка обычно укладывается несколькими слоями с захлёстом, поэтому оптимальным решением будет монтаж двухслойной обрешётки.

Антисептики для обрешётки

Даже если кровля обустроена по всем правилам и не пропускает воду, пренебрегать обработкой деревянного каркаса антисептическими препаратами не стоит. Для защиты деревянных конструкций можно использовать препараты «Сенеж БИО», «Древотекс», Pinotex.

Средства помогут защитить обрешётку от сырости и патогенной микрофлоры.

Оценка статьи:

Загрузка…

Источник: https://DrevoGid.com/stroitelstvo/dom/krysha/obreshetka.html

Устройство обрешетки крыши и подробный монтаж основания под различные кровельные покрытия

Стропильный каркас крыши – это лишь часть необходимого пиломатериала, который нужен для возведения собственного дома.

Кроме него, еще нужно достаточно много материала использовать для того, чтобы сделать качественную и правильную обрешетку под кровельный материал.

Данный элемент крыши является очень важным, поэтому при его сооружении нужно придерживаться установленных строительных правил и норм в зависимости от выбранных материалов.

В этой статье вы узнаете, что из себя представляет обрешетка и как правильно ее монтировать.

Обрешетка крыши – что это и зачем она нужна

Обрешетка крыши – это специальная каркасная конструкция, состоящая из брусьев или досок, которые уложены под углом 90 градусов на стропила.

Для сооружения обрешетки требуется некоторых из следующих материалов в зависимости от кровельного материала:

• брус;
• обычные или шпунтованные доски;
• тес;
• фанера.

Устройство обрешетки кровли должно осуществляться в соответствии с установленным правилам строительства. Это важно из-за того, что в случае неправильного монтажа или несоблюдения инструкций вся крыша из-за порывов ветра или неблагоприятных погодных условий может оказаться на земле.

Обрешетка крыши

Поэтому, прежде чем начать работы по возведению обрешетки, нужно сначала полностью разобраться в устройстве кровельного пирога, видах материалов и возможности их применения в конкретных случаях.

Устройство кровельного пирога крыши

Независимо от того, какая была запланирована кровля здания – плоская или скатная, крыша должна быть осуществлена определенным образом.

Данный элемент сооружения состоит из нескольких слоев, которые строители приняли называть кровельным пирогом.

Он позволяет защитить внутренние помещения здания от неблагоприятного воздействия на них любых факторов внешней среды.

Позволяют этого достигнуть следующие слои пирога:

Кровельный пирог

Каждый из вышеперечисленных слоев, если он установлен правильным образом, выполняет свою определенную функцию. Если пропустить одну из частей кровли, остальные элементы будет более подвержены различны воздействиям внешних факторов. К тому же внутренние помещения здания станут менее защищенные и комфортные для проживания и эксплуатации.

Внутренняя отделка представляет собой чаще всего слой из гипсокартона и отделочного покрытия, которым может послужить штукатурка, обои или краска. Эта часть пирога несет в себе лишь эстетическую функцию, закрывая внутренние слои кровли.

• Обрешетка представляет собой специальный каркас, на котором в дальнейшем будет держаться кровельный материал. С внутренней стороны стропил крыши укладывается специальная пароизоляционная пленка, которая не допускает проникновения испарений из помещения в пирог.
• Чаще всего между стропилами кровли укладывается утеплительный материал. Наиболее популярными его видами является минеральная вата и пенопласт. Первый тип утеплителя является огнеустойчивым и более дорогим. Он требует больших человеческих ресурсов для монтажа. Пенопласт подвержен быстрому возгоранию при пожаре, выделяет, плавясь, токсические вещество, но при этом он является более доступным и простым в монтаже.
• Гидроизоляция представляет собой пленку, которая размещается поверх стропильных ног. Она не допускает проникновения атмосферных осадков внутрь помещения, а также препятствует затеканию в кровельный пирог конденсата, которые может образоваться в вентилируемом пространстве.
• Вентиляция в кровле предназначена для того, чтобы помещения, непосредственно находящиеся под ней, были более комфортными для проживания и нахождения в них людей. Также вентиляция защищает кровельный пирог от водяных испарений.

Пирог под металлочерепицу

Кровельный материал может быть совершенно разным – как штучным, так и рулонным. В зависимости от того, какой из представленных вариантов будет выбран, зависит и монтаж обрешетки, так как именно она должна удерживать его на крыше.

Особенности сплошной и разреженной обрешетки

Что определяет шаг обрешетки в конструкции крыши? В зависимости от того, какой кровельный материал был выбран для крыши, существуют два различные виды обрешетки под него:

1. Сплошная обрешетка кровли – монтаж досок такой конструкции осуществляется с шагом, который не превышает одного сантиметра. Также допускается вариант использования листов фанеры. Чаще всего такую обрешетку делают под такие виды кровельных материалов, как мягкая черепица и плоский шифер. Также все виды мягких кровельных покрытий укладываются именно на такой вид обрешетки.
2. Разреженная – монтаж планок такой конструкции может быть различным в зависимости от материала, достигая нескольких десятков сантиметров. Чаше всего этот вид обрешетки используют под металлочерепицу, шифер и керамическую черепицу.

Чаще всего толщина обрешетки такого типа составляет 25 миллиметров. Одним из идеальных видов пиломатериала для такой конструкции является шпунтовая доска.

Сплошная обрешетка

Каркас разреженной обрешетки представляет собой ряды досок или планок, параллельные коньку крыши и друг другу с определенным шагом расположения между собой. Он может совершенно различным – от 10 до 800 миллиметров.

Чаще всего для такой конструкции используют более широкую доску для обрешетки крыши. Минимальная величина его сечения находится в пределах 40 миллиметров. Чем более тяжелым будет кровельным материал, тем более надежным нужно делать каркас. Поэтому в некоторых случаях толщину досок увеличивают, а шаг их расположения уменьшают.

Характеристики материала, используемого для обрешетки

Для того чтобы понимать, какой материал можно укладывать на обрешетку, следует сначала разобраться в характеристике наиболее популярных его видов. К ним относится:

Различные виды черепицы (кроме металлической) представляют собой малоразмерные штучные элементы кровли. Данный материал считается одним из самых лучших из-за своих свойств, а также длительному сроку эксплуатации.

При этом кровля из черепицы является самой тяжелой, из-за чего она требует хорошей основы в вине стропильного каркаса и соответствующей обрешетки. Лучше всего использовать бруски сечением от 50 до 60 миллиметров.

Шаг обрешетки нужно рассчитывать в зависимости от кроющей длины каждого черепка, который может быть разным в зависимости от производителя.

Черепица

Шифер является одним из самых распространенных кровельных материалов на территории страны по разным причинам. Небольшие размеры листов можно класть на бруски, чей размер не превышает 50 миллиметров.

Если осуществляется монтаж больших по своим габаритам и весу единиц шифера, лучше всего использовать бруски толщиной около 80 миллиметров. Шаг нужно подбирать в зависимости от размеров.

Они могут быть, как 120*68 сантиметров, так и 175*112,5 сантиметров. Стоит помнить, что один лист должен опирать по меньшей мере на три бруска, чтобы он не прогибался под собственным весом и давлением атмосферных осадков.

Шифер

Фальцевая кровля менее популярна, но все же ее иногда применяют. Если уклон крыши находится в пределах до 14 градусов, или же сама ее конфигурация достаточно сложная, производители рекомендуют монтировать материал на сплошную обрешетку.

Какая доска нужна для обрешетки крыши? Сечение бруса должно находится в пределах 50*50 миллиметров. Также можно применять вместо него доску с сечением 32*100 миллиметров.

Начинать монтаж обрешетку под фальцевую кровлю нужно от карниза. Выступающие части крыши должны быть на протяжении 60 сантиметров отделаны сплошной доской с шагом не более 1 сантиметра.

Фальцевая кровля

Мягкая кровля является достаточно простой в монтаже, но требующей одно- или двухслойной сплошной обрешетки. Вес такого материала достаточно небольшой.

Стоимость в отличии от некоторых других видов кровли также достаточно приемлемая. При этом срок службы мягких материалов может быть не очень большой. К тому же они достаточно токсичны при горении и не очень огнеустойчивы.

Гибкая черепица

Выбор шага обрешетки в зависимости от кровельного материала

Каждый вид материала, используемый для кровли зданий, должен монтироваться на обрешетку с определенным индивидуальным шагом.

Данную величину чаще нужно определять самостоятельно в зависимости от габаритов листов материала, придерживаясь при этом строгих правил строительства. Можно выделить следующие закономерности для разных видов кровли:

• мягкие рулонные материалы – нужно использовать сплошную обрешетку с минимальным шагом между ее элементами до 10 миллиметров;
• шифер – необходимо индивидуально подбирать шаг в зависимости от толщины листов – от 50 до 75 сантиметров;
• металлочерепица – следует учитывать указания производителя материала, но в целом можно обозначить, что общий шаг находится в пределах от 300 до 400 миллиметров, а расстояние между двумя последними планками должно быть в два раза меньшим;
• черепица (керамическая, полимерная и песчаная) – нужно руководствоваться указаниями производителя, учитывая угол наклона крови; чаще всего доски укладываются с интервалом от 320 до 380 миллиметров;
• фальцевая кровля – наиболее распространенный шаг обрешетки составляет 200 миллиметров, хотя бывают и другие.

Монтаж обрешетки крыши своими руками

После приобретения материала нужно заказать древесину для кровли.

Расчет ее габаритов нужно производить с учетом размеров той кровли, которая была куплена, а также в зависимости от величины крыши.

Стоит запомнить, что чем более сложная будет конструкция, тем больше будет каких-либо отходов и некондиционных элементов.

Поэтому лучше всего заказывать материал с запасом 10%.

Для монтажа основания могут понадобится следующие инструменты:

• молоток и гвозди;
• шуруповерт и шурупы;
• ножовка или болгарка;
• плоскогубцы;
• карандаш или мел для разметки;
• рулетка;
• строительный уровень.

Монтаж гидроизоляции

При монтаже следует придерживаться следующей инструкции:

1. Сначала в зависимости от выбранного материала следует сделать разметку на стропильных ногах расположения досок или брусков. В зависимости от вида кровли разметка может быть неоднородной. Чаще всего на краях следует делать более мелкий шаг.
2. После того, как разметка была осуществлена, с помощью молотка и гвоздей, или шуроповерта и шурупов нужно осуществить поэтапный монтаж досок или брусков на стропильные ноги.
3. После каждого прибивания очередного элемента нужно обязательно проверить его расположение относительно предыдущего, а также правильность монтажа с помощью уровня.
4. Уже непосредственно на само основание следует осуществлять монтаж кровельного материала.

Монтаж обрешетки

-инструкция по монтажу обрешетки на крышу своими руками:

Заключение

Осуществляя монтаж обрешетки под определенные виды кровельных материалов, нужно руководствоваться прежде всего рекомендациями производителя.

Это важно из-за того, что в современном мире каждый год придумывают и изготавливают много новых материалов по новым технологиям, из-за чего инструкции к их укладке постоянно меняются.

Если четко следовать тем инструкциям, которые рассчитала компания, можно без каких-либо проблем на долгий срок защитить свой дом от атмосферных осадков и климатических условий.

2017-03-11

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/jelementy-krovli/obreshetka-montag.html

Какая используется доска для обрешетки крыши дома?

Крыши имеет сложное, многослойное строение, компоненты которого дополняют свойства друг друга, делая конструкцию более устойчивой к влаге, механическим повреждениям и ветру.

Поэтому долговечность и эффективность кровли зависят не только от качества или эксплуатационных характеристик гидроизоляционного материала, но и от правильности подготовки основания, на которое он укладывается.

Каркасом, на который фиксируют кровельное покрытие, называют обрешеткой, а изготавливают его из разнообразных пиломатериалов. В этой статье мы расскажем, как выбирается доска для обрешетки крыши в соответствии с типом гидроизоляционного материала и уклоном конструкции.

Определение и функции

Обрешетка крыши – своеобразная конструкция из обрезной или необрезной доски, влагостойкой фанеры или ориентированно-стружечной плиты, приколачиваемый перпендикулярно стропильным ногам каркаса, которая используется как основание для настила кровельного материала. Это важный элемент пирога кровли, который выполняет следующие функции:

1. Равномерное распределение веса кровельного материала между стропильными ногами каркаса крыши.
2. Придание жесткой формы скатам. Эта функция особенно актуальна для гибких гидроизоляционных материалов (мягкая черепицы, рубероида, кровельных мембран), которые самостоятельно не держат форму.
3. Укрепление особо уязвимых участков конструкции. Учащенную обрешетку крыши используют, чтобы укрепить места, на которые ложится дополнительная нагрузка (ендовы, карнизы, места крепления снегозадержателей).

Важно! Размер и толщина доски, которая должна использоваться для изготовления обрешетки определяют в зависимости от типа кровельного материала, уклона крыши и показателя снеговой нагрузки.

Виды

Так как обрешетка стропильного каркаса крыши выполняется опорные функции, ее тип, а также толщина и ширина доски, из которой она изготавливается, определяется весом и жесткостью кровельного материала. Основание, на которое настилают гидроизоляционное покрытие должно обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Поэтому существует 2 различных вида конструкций:

• Разреженная. Разреженной или решетчатой обрешеткой называют конструкцию, используемую для фиксации кровельного материала, доски которой укладываются с шагом в несколько сантиметров. Она используется, если гидроизоляционное покрытие хорошо самостоятельно держит форму, а также обладает относительно легким весом. Разреженная конструкция монтируется, если кровля перекрывается профнастилом, металлочерепицей, листовой сталью.
• Сплошная. Уплотненная или сплошная обрешетка – основание для фиксации гидроизоляционного покрытия, в котором доски укладываются с зазором не более 1 см. Оно необходимо для гибких или слишком тяжелых кровельных материалов. Сплошное основание монтируются для крыши из гибкой черепицы, мембраны, рубероида, ондулина.

Учтите, что также на несущую способность каркаса влияет то, какая идет доска на обрешетку. Пиломатериалы с большой толщиной и шириной, уложенные с шагом 10-15 см, могут выдержать даже больший вес, чем фанера, уложенная сплошняком.

Сплошная и разреженная обрешетка

Типы конструкции

Казалось бы, обрешетка стропильного каркаса – элементарная конструкция, в которой не может быть никаких подвохов. Однако, существует несколько нюансов монтажа, которые могут помочь сэкономить пиломатериал или подкорректировать огрехи в устройстве стропильной системы. Конструкция основания может быть:

1. Однослойной. Однослойной обрешеткой называют основание, используемое для настила кровельного материала, которое состоит только из одного слоя пиломатериала, закрепленного перпендикулярно стропильным ногам. Этот вид конструкции используется, когда шаг между стропилами выбран оптимально.
2. Двухслойной. Двухслойной обрешеткой называют конструкцию, состоящую из двух слоев пиломатериала. В этом случае сначала должна идти контробрешетка из тонких реек, фиксируемых вдоль стропил, а только потом непосредственно обрешетка, приколачиваемая перпендикулярно им.

Обратите внимание, что двухслойная конструкция может компенсировать огрехи, если доска на обрешетку идет неровная, если шаг между стропилами слишком большой. Кроме того, такая система позволяет сформировать между каркасом крыши и кровельным материалом вентиляционный зазор, предотвращающий отсыревание деревянных элементов.

Виды древесины и ее производных

Для изготовления обрешетки можно использовать древесину или металл. Однако, металлопрофиль чаще используется в промышленных сооружениях, где пролеты между опорами каркаса очень большие. В жилом малоэтажном домостроении различные пиломатериалы – самый популярный материал, из которого изготавливается обрешетка:

• Обрезная доска. Это наиболее качественный и долговечный материал для изготовления обрешетки. Она ровная, гладкая, поэтому монтировать на нее кровельное покрытие удобнее.
• Необрезная доска. Необрезной доской называют пиломатериал более низкого качества, имеющий не опиленную или частично не опиленную кору. Она менее ровная и больше поддается гниению.
• ОСП. Ориентированно-стружечная плита с влагостойкой пропиткой используется для монтажа сплошного основания. Она гладкая, ровная, поэтому на нее можно безбоязненно укладывать мягкие кровельные материалы.

  Ориентированно-стружечная плита влагостойкая

• ФСФ. Фанера с повышенной влагостойкостью также используется для монтажа сплошного настила, на который укладывается гидроизоляция.

  Клеенная влагостойкая фанера

Наиболее оптимальным вариантом для изготовления обрешетки считается обрезная доска сечением 150Х40 мм. Она обладает хорошей устойчивостью к влаге и высокими прочностными качествами, поэтому ее можно укладывать с шагом 15-20 см.

-инструкция

Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/obreshetka/doska-dlya-obreshetki-kryshi.html
