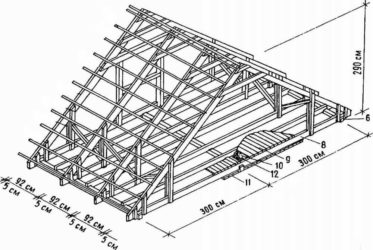

Шаг между стропилами двухскатной крыши

В этой статье:

Шаг стропил двускатной крыши

Задача правильно рассчитать расстояние между стропилами – очень ответственная. От того, насколько серьезно вы приступите к ее решению, будет зависеть не только надежность и долговечность крыши, но и все последующие работы на ней: укладка утеплителя, монтаж кровельного покрытия, установка доборных элементов. Если подтасовать шаг стропил под листы кровли, как это многие делают, то не факт, что между стропилами потом войдет утеплитель.

Если же ориентироваться только на утеплитель – первая же зима с ее обильным русским снегом сокрушит стропильную систему. Вот почему вся суть в том, чтобы подобрать оптимальный шаг стропил на для всех скатов, и вот этому умению мы вас сейчас научим.

Вот хороший видео-урок, как самостоятельно рассчитать расстояние между стропилами:

От чего зависит шаг расположения стропил?

Итак, расстояние между стропилами определяется такими важными факторами:

Форма крыши (двускатная, односкатная или многоскатная).
Угол наклона крыши.
Параметры бруса, который используется для изготовления стропил (ширина, толщина).
Конструкция стропильной системы (наслонная, висячая или скользящая).
Совокупность всех нагрузок на крышу (вес покрытия, атмосферные явления и др.).
Материал обрешетки (20х100 или 50х50) и ее параметры (сплошная, с пробелами 10 см, 20 см или сплошная из фанеры)

И каждый из этих параметров нужно брать во внимание, о чем как раз эта статья.

Онлайн-калькуляторы vs. блокнот и карандаш

Для правильного расчета сечения стропил и шага их установки сегодня существует много сложных формул. Но помните, что такие формулы были в свое время разработаны больше для того, чтобы была возможность не столько идеально рассчитать конструктивов крыши, сколько изучить работу таких элементов.

Например, сегодня пользуются популярностью несложные онлайн-программы, которые неплохо рассчитывают параметры стропил. Но идеально, если вы сможете самостоятельно поставить конкретные задачи и вычислить все, что вам нужно.

Важно понять до мелочей, что именно происходит в стропильной системе во время эксплуатации, какие именно силы на нее воздействует и какие нагрузки. А компьютерная программа не всегда может учитывать все, то что замечает человеческий мозг.

Поэтому мы советуем вам произвести все расчеты все-таки вручную.

Декоративные стропила: 0% нагрузки

Первым делом определитесь с самым главным пунктом: типом крыши и ее назначением. Дело в том, что крыша жилого дома зимой выдерживает на себе большую шапку снега, постоянный ветер на высоте и еще ее нередко утепляют изнутри, а вот к стропильной системе небольшой беседки, спрятанной под кронами деревьев, предъявляют совсем другие требования.

Например, если вы строите перголу в ее классическом понимании, то совершенно не важно, какое именно будет у нее расстояние между стропилами – это уже чисто эстетический фактор:

В приведенной иллюстрации видно, что даже в такой постройке есть свой шаг стропил. Ведь здесь он обеспечивает и эстетический фактор, и жесткость самой конструкции. Но выбирают шаг произвольным путем.

Функциональные стропила: подробный расчет

Подходим к главному вопросу: какое расстояние должно быть между стропилами крыши жилого дома? Вот здесь запаситесь терпением и внимательно изучите все нюансы.

Пункт 1. Длина стены и выбор шага стропил

Первым делом шаг установки стропил на крыше жилой постройки обычно выбирают конструктивно размеру здания, хотя и с учетом многих других факторов.

Например, проще всего устанавливать стропила с шагом 1 метр, поэтому для стены длиной 6 метров ставится стандартно 7 стропил. В тоже время можно сэкономить, поставив их с расстоянием 1 и 2 метра, и получится ровно 5 стропил. Можно поставить также с расстоянием 2 и 3 метра, но зато усилить обрешеткой. Но крайне нежелательно делать шаг стропил более 2 метров.

Пункт 2. Влияние снеговых и ветровых нагрузок на форму крыши

Итак, мы остановились на том, что среднее расстояние между стропилами обычной крыши – 1 метр. Но, если в местности значительная снеговая или ветровая нагрузка, или крыша более-менее пологая или просто тяжелая (например, покрыта глиняной черепицей), тогда такое расстояние необходимо уменьшить до 60-80 см. А вот на крыше с уклоном более 45 градусов его можно даже увеличить на расстояние 1,2 м-1,4 м.

Почему это так важно? Давайте разберемся. Дело в том, что воздушный поток сталкивается на своем пути со стеной под крышей здания, и там происходит завихрения, после чего ветер ударяет в карнизный свес крыши. Получается, что ветровой поток как бы огибает скат крыши, но при этом стремясь ее приподнять. И в крыше в этот момент возникают силы, которые готовы ее сорвать или опрокинуть – это две наветренные стороны и одна подъемная.

Есть еще одна сила, которая возникает от давления ветра и действует перпендикулярно склону, стараясь словно вдавить скат крыши вовнутрь. И чем больше угол наклона ската кровли, тем больше имеют значение безопасные силы ветра и меньше касательные. А чем больше угол ската, тем реже нужно ставить стропила.

Понять, делать вам высокую крышу или пологую, поможет эта карта среднего значения ветровой нагрузки:

Второй момент: в российском регионе на стандартную крышу дома постоянно воздействует такое атмосферное явление, как снег. И здесь тоже вам нужно учитывать, что снеговой мешок обычно скапливается больше на какой-то стороне крыши, чем на другой.

Вот почему в таких местах, где возможен такой мешок, нужно вставлять спаренные стропильные ноги либо делать сплошную обрешетку. Проще всего определить такие места по розе ветров: с наветренной стороны ставят одиночные стропила, а с подветренной – спаренные.

Если вы впервые строите дом, тогда не найдетесь на собственное мировоззрение, а определите среднестатистическую снеговую нагрузку для своей местности согласно официальным данным:

Пункт 3. Вопрос утепления и стандартной ширины матов

Если крышу вы будете утеплять, тогда шаг стропил целесообразно ставить под стандартные размеры плит утеплителя, а это 60, 80 см и 120 см.

Современные утеплители сегодня продают стандартной ширины, обычно по такому же стандартный шаг стропил. Если потом брать их и подгонять под уже существующие параметры, тогда будет много отходов, щелей, мостиков холода и прочих проблем.

Пункт 4. Качество и прочность используемого пиломатериала

Огромное значение также имеет то, какой именно материал вы используете для строительства стропильной системы. Так, для каждой породы древесины существует своя нормативная документация, которая касается ее несущей способности:

Т.к. для изготовления стропильной системы крыши в России чаще всего используется сосна и ель, их прочность на изгиб и особенности использования уже давно прописаны. Если же вы будете использовать древесину других пород, то можно будет выводить поправочный коэффициент.

Кроме того, если на стропиле будут сечения, врубки или отверстия под болты, в этом месте нужно рассчитывать несущую способность бруска с коэффициентом 0,80.

Пункт 5. Расстояние между затяжками и балками перекрытия

Еще один момент: если крыша строится со связанными между собой стропильными фермами, и их нижний пояс используется одновременно в качестве балок перекрытия, тогда расстояние между фермами нужно делать в пределах 60-75 см, чтобы учитывать конструкцию будущего пола.

Пункт 6. Нагрузки на стропильные узлы

Итак, вот основные нагрузки, которые действуют на стропильную систему крыши:

Статические, куда входит вес самой стропильной системы, вес кровли, лежащего на крыше снега и доборных элементов.
Динамические, куда входит сила ветра, неожиданные повреждения кровли, вес человека и техники для ремонта и им подобные факторы.

И все эти факторы способны в определенный момент воздействовать на крышу одновременно, а поэтому и существует такое понятие, как критическое значение. Это именно то значение нагрузок, при котором крыша не выдерживает и деформируется.

Поэтому, если здание строится со значительными пролетами, то обязательно применяются стальные стропильные фермы. Дело в том, что напряжение в таких стержнях уже отсутствует, и вся нагрузка приходится на узлы – здесь на таковые воздействуют сжимающие и растягивающие силы. А расстояние между такими фермами рассчитывается в зависимости от типа кровли и конструкции самой крыши.

Обычно, унифицированную ферму ставят с пролетом, кратным шести, и поэтому между узлами фермы делается расстояние, кратным полутора метрам.

Пункт 7. Вес стропильной системы и кровельного пирога

Не забывайте, что главное предназначение стропил – удерживать на себе всю крышу, и ее вес при этом имеет решающее значение:

Пункт 8. Удобство монтажа кровельного покрытия

Влияет на расстояние между стропилами также такой фактор, как выбранное кровельное покрытие. Чем выше уклон крыши, тем больше кровельных материалов при этом будет использовано. А чем они тяжелее, тем чаще придется ставить под них стропила. А как же сплошная обрешетка? В том-то и дело, что и она имеет свой вес:

У каждого вида кровли – свой оптимальный шаг стропил. Ведь многие стандартные листы по краям нужно крепить прямо в стропило или обрешетку, и важно, чтобы они совпадали. Иначе работа по покрытию кровли легко превратится в сущий ад на высоте, поверьте.

Вот почему даже перед началом монтажа нужно обязательно сделать раскладку, все несколько раз проверить. И знать некоторые важные тонкости по каждому из видов покрытий.

Определение совокупности нагрузок на крышу в целом и стропило в отдельности

Итак, мы определили, что, помимо других конструктивных факторов, на стропильную систему крыши одновременно действует целая совокупность нагрузок: вес стропильной системы, шапка из снега, давление ветра. После того, как вы сложите все нагрузки вместе, обязательно умножьте их на коэффициент 1,1. Так вы все рассчитаете на неожиданные благоприятные условия, то есть заложить дополнительную 10%-ную процентную прочность.

А теперь вам остается только разделить общую нагрузку на планируемое количество стропил и посмотреть, справится ли каждое из них со своей задачей. Если кажется, что конструкция будет хилой – смело добавьте 1-2 стропила в общее количество, и вы будете спокойны за свой дом.

Источник: https://prospera-stroy.com/shag-stropil-dvuskatnoy-kryshi/

Расстояние между стропилами: принципы, примеры расчетов

Крыша является одним из главных элементов дома, поэтому стоит уделить особое внимание правильному расчету каркаса крыши. Который будет выполнять функции скелета в вашем доме. Неправильный расчет всех нагрузок может привести к плачевным результатам в виде деформации кровли с последующим ее обрушением.

Прежде чем приступить к монтажу кровельного покрытия необходимо произвести расчет стропильной системы, который будет зависеть от используемого материала, конструкции, климатических условий.

На что стоит обратить внимание перед проведением расчета

Перед началом строительства крыши необходимо выбрать тип стропильной системы. После чего произвести расчет всех нагрузок, которые будут приходиться на кровлю.

К основным нагрузкам относят – вес каркаса, материала кровли, утеплителя, потолка, а также учитываются временные нагрузки, среди которых выделяют – вес снегового покрова, возможные порывы ветра, вес человека при проведении монтажа и эксплуатации крыши.

Расстояние между стропилами рассчитывают исходя из выбранного вида стропил и материала которым будет покрываться кровля.

Виды стропил

При строительстве крыш различной конструкции используют висячие или наслонные стропила. Наслонные – используются при установке одно- или двухскатных крыш. Они имеют две точки опоры – несущие стены или несущая стена и коньковый брус.

Висячие стропила используют, когда необходимо перекрыть большие пролеты или создается ломанная крыша. В этом случае стропила опираются одним концом на стену, а вторым на встречную стропилу.

Качество материала из которого изготовляется каркас, будет непосредственно влиять на надежность всей кровли.

Материал для стропил

В настоящее время используют дерево и металл. Деревянный брус или бревно используют в строительстве жилых домов, гаражей и прочих постройках. Железобетонные или металлические стропила используют при строительстве промышленных объектов, торговых центров, где необходимы широкие пролеты.

Методика расчета

Расстояние между стропильными ногами называют шагом стропил. Он не должен превышать одного метра, а минимальное значение – 60 см. Прежде чем произвести расчет необходимо измерить величину ската крыши.

После чего полученное значение делим на ориентировочную величину шага меду стропилами. К результату прибавляют единицу и производят округление до целого числа в большую сторону. Так мы узнаем число стропил, которое нам понадобиться.

Для того чтобы узнать точную величину расстояния между стропилами, для этого нам надо поделить длину скоса крыши на число стропильных ног.

Для большей наглядности, рассмотрим пример расчета:

длина скоса кровли – 28,5 м
шаг между стропилами выбираем равный 80 см
далее вычисляем: 28,5/0,8 = 35,625 м
к полученному числу прибавляем единицу: 35,625+1 = 36,625
в результате получаем, что нам необходимо 37 стропильных ног
точная величина шага стропил будет равна: 28,5/37 = 0,77 м

Это общая методика расчета, которая требует корректировки в зависимости от кровельного материала.

Зависимость шага стропил от материала кровли

Самыми распространенными кровельными материалами являются шифер, металлочерепица, профнастил, ондулин, мягкая кровля.

Стропильная конструкция для крыш из шифера

Шифер имеет широкое применение как кровельный материал, благодаря своей невысокой стоимости, устойчивости к перепадам температур. Из-за тяжести материала, необходимо устанавливать мощную стропильную систему. Расстояние между стропилами в этом случае будет зависеть от сечения бруса.

Оптимальным значением является расстояние в 80 см, которое позволит не только выдержать повышенный вес, но и значительные снежные, ветровые нагрузки. Обрешетку в этом случае выполняют доской шириной не менее 3 см.

В зависимости от вида шифера, обрешетку выполняют сплошной для гладких листов или разреженной для волновых.

Важно: шифер должен иметь не менее трех точек опор по краям и центру.

Шаг между стропилами для металлочерепицы

Все большее распространение среди кровельных материалов приобретает металлочерепица. Которая характеризуется простым процессом монтажа, а также поможет создать вашему дому свой уникальный вид.

Листы металлочерепицы имеют малый вес, которые позволяют увеличить расстояние между стропилами от 600 до 950 мм, при сечении бруса 150х50 мм. Обрешетка в этом случае будет зависеть от шага волны листа.

Так для волны в 350 мм возможно расстояние между досками в 30-40 см.

Важно: на свесах карнизов, ребрах скосов шаг обрешетки делается минимальным для большей надежности кровли.

Шаг стропил под профнастил

Профнастил – это оцинкованный лист стали, покрытый специальным покрытием, защищающим его от вредного воздействия окружающей среды. Большой выбор цветового решения, ширины гофры, позволит создать надежную и эстетически привлекательную крышу.

Шаг стропил под профнастил будет напрямую зависеть от характеристики применяемого вида профиля, угла наклона кровли, ее конфигурации. Так же следует учитывать тот факт, что обрешетка под профлист крепится перпендикулярно.

Стропильную систему изготавливают из брусьев сечением 50-75 мм либо из доски толщиной 20-50 мм и шириной – не более 15 см. Обрешетка может быть – сплошной с зазором между досками не более 10 мм, с обычным шагом – 20-40 см, и разреженная – расстояние между досками 50-75 см.

Шаг стропил под профнастил рассчитывается по общей схеме и составляет 60-90 см.

Шаг стропил кровли из ондулина

Ондулин представляет собой волнистые листы, которые имеют высокую прочность и долговечность. При такой кровле стропильная система выполняется из сосновых досок сечением 50х200 мм, с шагом – 60-90 см. Сверху выполняется разреженная обрешетка 40х50 см.

Важно: если крыша имеет угол наклона больше 50 градусов, то обрешетка должна быть сплошной.

Определение шага стропил для односкатной крыши

Односкатная крыша проста и не потребует от вас особых навыков монтажа. Чаще всего ее устанавливают на гаражи, бани, пристройки. Каркас крыши состоит из брусьев, которые опираются на стены здания.

Расстояние между стропилами односкатной крыши будет зависеть от длины стропил. Здесь следует правильно подойти к выбору сечения бруса, так как чем больше расстояние, тем больше нагрузка на стропила.

Для правильного подбора шага односкатной крыши следует воспользоваться данными из таблицы:

Расстояние между стропилами для двухскатной крыши

Двухскатная крыша имеет наибольшее распространение, не только из-за простоты устройства, но также из-за высокой надежности. Шаг стропил двухскатной крыши вычисляется по общей схеме. Если скосы одинаковые с обоих сторон, то можно произвести расчет одной части.

Для этого определяем угол наклона скоса, здесь следует учитывать материал, которым вы будете покрывать крышу. Так при угле в 45 градусов и более можно использовать все виды покрытий.

Для шифера, черепицы минимальный угол наклона составляет 22 градуса, для профнастила и мягкой черепицы – 12 градусов, для металлочерепицы – 14 градусов, для ондулина – 6 градусов.

Длину стропил для двухскатной крыши рассчитывают с помощью теоремы Пифагора, в которой длина – гипотенуза, а высота крыши и половина ее ширины – катеты. Если пролеты больше 6 метров, то стропильная система дополнительно укрепляется подкосами и бабками, которые не позволят деформироваться стропильным ногам под тяжестью кровельного материала.

Источник:

Расстояние между стропилами: какой шаг должен быть между стропилами

Если подтасовать шаг стропил под листы кровли, как это многие делают, то не факт, что между стропилами потом войдет утеплитель. Если же ориентироваться только на утеплитель – первая же зима с ее обильным русским снегом сокрушит стропильную систему.

Вот почему вся суть в том, чтобы подобрать оптимальный шаг стропил на для всех скатов, и вот этому умению мы вас сейчас научим.

Итак, расстояние между стропилами определяется такими важными факторами:

Форма крыши (двускатная, односкатная или многоскатная).
Угол наклона крыши.
Параметры бруса, который используется для изготовления стропил (ширина, толщина).
Конструкция стропильной системы (наслонная, висячая или скользящая).
Совокупность всех нагрузок на крышу (вес покрытия, атмосферные явления и др.).
Материал обрешетки (20х100 или 50х50) и ее параметры (сплошная, с пробелами 10 см, 20 см или сплошная из фанеры)

И каждый из этих параметров нужно брать во внимание, о чем как раз эта статья.

Поэтому мы советуем вам произвести все расчеты все-таки вручную.
