Шаг обрешетки для ондулина

Обрешетка под ондулин: правила устройства, необходимые средства для укладки, инструкция по установке

При устройстве кровли из ондулина, по завершению монтажа стропильной конструкции крыши переходят к установке обрешетки – деревянного основания, к которому и производится непосредственное крепление листов так называемого еврошифера. В данной статье мы рассмотрим технологию монтажа французского кровельного материала и подробнее остановимся на рассмотрении устройства такого элемента конструкции, как обрешетка под ондулин.

Правила устройства обрешетки под ондулин

Прежде чем приступить к выполнению данного конструктивного элемента кровли, необходимо вооружится плотницким инструментом, приготовить шиферные гвозди, пленку гидроизоляции, деревянную обрезную доску толщиной 25мм и брусья сечением 45*50 мм.

Обрешетка для ондулина устанавливается согласно следующим правилам:

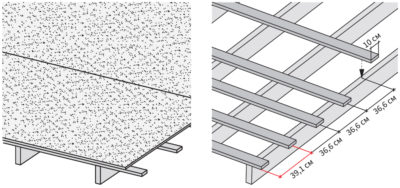

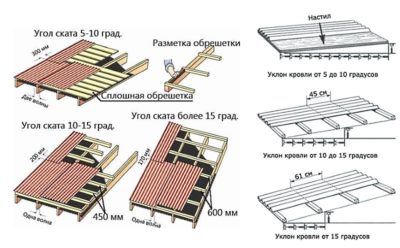

• Если угол ската крыши колеблется в пределах 5-10 градусов, обрешетку выполняют в форме сплошного настила из влагостойкой фанеры или доски. Нахлест каждого последующего ряда на предыдущий предусматривают в 300 мм, при этом боковое перекрытие осуществляют с нахлестом в две волны.

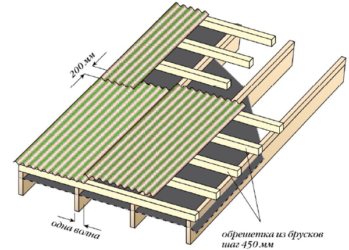

• Если угол уклона составляет от 10 до 15 градусов, кровельную обрешетку устраивают параллельно карнизу из брусьев 45*50 мм с установленным шагом между центральными осями брусьев, составляющим 450 мм. При этом напуск вышележащих ондулиновых листов должен составить 200 мм, а бокового перекрытия – на одну волну.
• Когда угол уклона превышает 15 градусов, обрешетку монтируют из брусьев того же сечения, однако шаг между их осями предусматривают в 600 мм, тогда как верхний ряд устанавливают с напуском минимум 170 мм. Боковое перекрытие в данном случае должно осуществляться в одну волну.

• С целью обеспечения выдержки требуемого интервала между брусьями основания под ондулин обрешетка может потребовать использования деревянного шаблона. Крепление брусков под ондулин к стропилам производят при помощи саморезов на случай, если потребуются исправления неровностей в плоскости стропил.
• В месте установки конька крыши, а также ендовы устанавливают дополнительные бруски обрешетки для возможности их крепления, а в точках вертикального сопряжения листов кровли монтируют доску 50*100 мм.

Необходимые средства для устройства ондулиновой кровли и подготовка к монтажу

Для установки кровли из ондулина понадобятся элементы ендовы, конька, щипца, идущие в комплекте поставки кровельного материала.

Если конструкция кровли предполагает наличие примыкания кровли к стене, то появится необходимость в применении покрывающего фартука.

Может также потребоваться специальная изолирующая самоклеющаяся лента «Ондуфлеш» с целью соединения гидроизоляционных полотен.

Кроме того, для устройства надежной пароизоляции под кровельным настилом производитель кровельных плит рекомендует использовать специальный материал «Ондутис R70».

Дополнительно для выполнения монтажа в обязательном порядке потребуются шиферные гвозди или саморезы, оснащенные уплотнительными резиновыми шайбами.

В предмонтажную подготовку обязательно должна входить проверка геометрии крыши. Подобную проверку производят при помощи шпагата, который натягивают вдоль конька и карниза.

В том случае, если диагонали прямоугольника кровельной плоскости окажутся не равными, понадобится выполнение их корректировки.

Перед монтажом необходимо снизу свеса кровли подбить к брусьям обрешетки дополнительный брусок и уже к нему прикрепить ветровые доски при помощи саморезов.

Инструкция по установке кровли из ондулина

Основание под ондулин требует тщательного выравнивания

Общие правила установки материала следующие:

• При монтаже кровли не рекомендуется ходить по материалу без специальных страховочных приспособлений, а перемещаться по покрытию следует, наступая на гребни волн, а не между ними.
• Монтажные работы следует производить при температуре от -5 до +30 градусов.
• Будет лучше, если крепление листа к обрешетке будет выполнено с применением не меньше 20 гвоздей. Это станет залогом того, что никакой ветер не снесет крышу вашего дома.
• Не следует допускать натяжки листов. Их сперва необходимо ровно уложить и только потом прибить гвоздями.
• Нужный размер или форму листу кровельного материала можно придать ножом, ножовкой или лобзиком, смазывая периодически инструмент маслом.

Совет! При выполнении укладки ондулина следует в точности выполнять все рекомендации, представленные в инструкции, которую производитель прилагает к материалу.

• Материал укладывают и крепят к обрешетке крыши, начиная с противоположного края относительно ветреной стороны крыши, предусмотрев нахлест в 125 мм.
• Второй кровельный ряд начинают с половины листа, что обеспечит на угловом стыке нахлест в 3 листа и, следовательно, облегчит задачу укладки.
• Ондулин прибивают по всем волнам не только в концах листов и концевых нахлестах, но и со сторон боковых нахлестов. К промежуточным брусьям покрытие прибивают через одну волну.
• При оформлении щипца крыши край листа ондулина загибают и прибивают к щипцовой доске. Данная операция по возможности должна производиться при плюсовой температуре.
• Боковой стык со стеной могут оформлять посредством установки ендовы. При этом стык должен тщательно гидроизолироваться.
• На торцевых стыках используют покрывающий фартук, который прибивают к каждой волне. Стыки, образовавшиеся при этом, покрывают гидроизолирующей мастикой.
• При большом уклоне крыши могут предусматривать слуховое окно. Его раму прибивают на стыках с листами материала по каждой волне. Верхний лист устраивают внахлест поверх основания окна.
• С целью исключения просвета как на карнизе, так и между кровлей и коньковым элементом используют заполнитель карниза.
• Выпуск вентиляционных каналов оформляют посредством вентиляционной трубы, прибиваемой по каждой волне, причем верхний лист крепят над основанием данной трубы.
• Если использовалась металлическая обрешетка – ондулин крепят с помощью кровельных саморезов, вкручиваемых торцовой головкой, которая вставляется в шуруповерт.

Источник: https://krovlyakryshi.ru/mjagkaja/ondulin/obreshetka-pod-ondulin-584

Инструкция по укладке обрешетку под ондулин на крыше, устройство конструкции, требования к шагу и размерам

Ондулин – это волнистый кровельный материал, отличающийся привлекательным внешним видом, невысокой стоимостью, хорошими эксплуатационными свойствами и продолжительным сроком службы. Но даже самое качественное покрытие для крыши требует правильной установки. Небрежный подход к укладке кровельного настила может стать причиной преждевременного выхода из строя всей конструкции. Важнейшим моментом при монтаже ондулина является установка обрешётки. Сегодня мы расскажем, как грамотно выполнить установку обрешётки под ондулин.

Назначение

Правильно выполненная обрешётка крыши

Этот элемент кровли представляет собой решётчатую деревянную конструкцию, которая используется в качестве основания для кровельного настила. Обрешётка увеличивает жёсткость крыши, а также уменьшает нагрузку на стропильные ноги. Она также обеспечивает вентиляцию между настилом и утеплителем, что предотвращает образование конденсата в подкровельном пространстве и, как следствие, разрушение элементов конструкции крыши.

Обрешётка должна отвечать следующим требованиям:

• быть максимально прочной, чтобы выдержать вес кровельного настила;
• не содержать повреждений и прогибов;
• устойчиво реагировать на воздействия окружающей среды.

Материалы и инструменты

Обрешётка под ондулин, как правило, производится из пиломатериалов. В отличие от металла, дерево имеет меньший вес, но при этом обладает достаточной прочностью и эффективно распределяет нагрузку. Идеальный вариант – это использование древесины из хвойных пород. Уникальная структура и смола таких деревьев препятствует появлению различных бактерий и насекомых, благодаря чему увеличивается срок службы конструкции.

Для устройства обрешётки под ондулин используется брус сечением 50×40/50/60 мм или обрезные доски размером 25×150 мм. При этом последние должны быть все откалиброваны, то есть иметь одинаковую толщину и ширину.

Полезный совет: Заранее обработайте все пиломатериалы антисептическими и противопожарными средствами.

Необходимый минимум

Что касается инструмента, то для установки обрешётки вам понадобятся:

• кровельные оцинкованные гвозди или длинные саморезы;
• молоток или шуруповёрт;
• ножовка по дереву или дисковая пила с соответствующей насадкой.

Фото инструментария

Ножовка по дереву Шуруповёрт Кровельные саморезы Доска обрезная 25*150 мм

Выбор шага обрешётки

Битумный шифер устанавливается на скатных кровлях с минимальным углом наклона в 5°. Шаг обрешётки под ондулин зависит именно от этой величины. Если угол ската крыши находится в пределах от 5 до 10°, то нужно выполнять установку сплошной обрешётки. В случае уклона в 10–15° необходимо производить монтаж элементов обрешётки с шагом в 40-50 см. Если же кровельные работы осуществляются на крыше с углом наклона в 15° и более, то шаг обрешётки следует увеличить до 60 см.

Важно: В регионах, где в зимний период выпадает большое количество снега, рекомендуется использовать шаг не более 45 см. Это позволит уменьшить прогиб кровли под давлением снежного покрова.

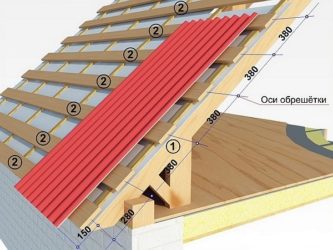

Размер решётчатой конструкции под ондулин рассчитывается вслед за измерением скатов крыши. В соответствии с полученными данными выполняется подсчёт кубатуры леса, учитывая выбранное расстояние между элементами обрешётки. Перейдём непосредственно к вычислениям.

Расчёт пиломатериалов

После замеров скатов можно переходить к общему расчёту кубатуры лесоматериалов. Сначала приведём пример расчёта сплошной конструкции:

1. Общая площадь кровли равна 96 кв.м. (стороны одного ската равны 6 и 8 м).
2. Площадь одной доски 0,15×6 = 0,9 кв.м.;
3. Необходимое количество досок 96/0,9 = 107 шт.;
4. Объём одной доски 0,15×0,025×6 = 0,0225 куб.м.;
5. Объём всех досок 107×0,0225 = 2,4075 куб.м.

Теперь проведём расчёт обрешётки для крыши такого же размера, но уже с шагом в 0,6 м:

1. Количество досок на первом скате 6/0,6 = 10 шт.;
2. Общая длина всех досок на одном скате 10×8 = 80 м.п.;
3. Общая длина всех досок на двух скатах 80×2 = 160 м.п.;
4. Необходимое количество досок 160/6 = 27 шт.;
5. Общий объем лесоматериалов 27×0,0225 = 0,6075 куб.м.

Инструкция по монтажу

Выполняя установку обрешётки под ондулин, не забывайте об элементарных правилах безопасности

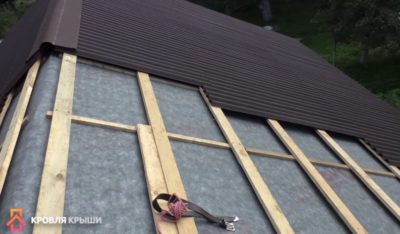

Обрешётка под битумный шифер устанавливается после укладки гидроизоляционного слоя, а также набивки брусков контробрешётки вдоль стропил. Порядок монтажа выглядит следующим образом:

1. Сначала оформляем карниз. Крепим первую доску у свеса с любого края кровли на шурупы или гвозди.
2. Чтобы закончить первый ряд, режем с помощью ножовки или ручной дисковой пилы доску в соответствии с оставшейся длиной (в этом случае нужно отрезать 2 м, так как длина крыши равна 8 м, а доски – 6 м).
3. Устанавливаем отрезанный кусок вплотную торцом к первой доске и крепим к стропилам. В местах соединения досок не должно быть расхождения по высоте.
4. Второй ряд начинаем с монтажа оставшейся (в этом случае четырёхметровой) доски. Устанавливаем её параллельно карнизу. При этом расстояние от первого до второго ряда желательно сделать небольшим – примерно 30 см.
5. Берём следующую доску и разрезаем её по аналогии с предыдущей и заканчиваем второй ряд.
6. Далее процедура повторяется до самого верха крыши.

Для крепления коньковых элементов на верхнем ребре крыши по обе стороны скатов и по центру следует устанавливать дополнительные доски.

Важно: Что касается монтажа обрешётки в «проблемных» местах, таких как дымоход и ендовы, здесь она устанавливается всплошную.

-гид по созданию деревянного основания под ондулин

Установка обрешётки под ондулин требует особых навыков и знаний. Если же вы впервые сталкиваетесь с такой работой, то к ней нужно подойти очень серьёзно. Придерживайтесь вышеупомянутых правил, и кровля прослужит вам долгие годы.

Источник: https://roof-tops.ru/ustroistvo/montazh-obreshyotki-pod-ondulin/

Обрешетка под ондулин своими руками: шаг и размеры

Битумный шифер – это довольно востребованный среди застройщиков материал, поскольку является практичным, долговечным и эстетически привлекательным покрытием. Любая кровля должна успешно справляться с возложенными на нее эксплуатационными нагрузками. Именно поэтому обрешетка для ондулина обязательно выполняется с соблюдением технологии. Не менее важен правильный подбор материала и четкое определение шага обрешетки.

Подбор материала и шаг конструкции

Одним из преимуществ этого кровельного покрытия является его небольшой вес. Это позволяет существенно сэкономить на изготовлении стропильной конструкции. Битумный шифер подходит для кровли с разным уклоном, минимальный угол наклона равен пяти градусам. Обрешетка под ондулин монтируется, учитывая угол наклона. От этого зависит шаг реек обрешетки. Для минимального угла наклона, находящегося в районе 5-10°, необходимо устанавливать сплошную обрешетку под данное кровельное покрытие.

С целью изготовления сплошной  обрешетки для ондулина вам понадобятся следующие материалы:

• влагостойкая фанера;
• доска необрезная;
• ОСП;
• необрезной тес.

Важно! При небольшом угле наклона ондулин укладывается с нахлестом не менее 30 см. В торцах перекрытие листов составляет две волны.

Если угол наклона 10-15°, то для изготовления обрешетки нужно взять брус 0,04х0,05, 0,05х0,05 или 0,05х0,06 м. В этом случае обрешетка под ондувиллу делается с шагом 400-450 мм. При таком угле наклона нахлест полос материала можно уменьшить до 20 см, а перекрытие листов в торцах выполняется на ширину одной волны.

Шаг обрешетки под ондулин допускается увеличить до 0,6 м при условии, что угол ската больше 15 градусов. В областях с большими снеговыми нагрузками эти размеры рекомендуется сократить до 45 см, с целью придания дополнительной прочности основанию кровли. Для выполнения обрешетки на крышах с таким уклоном понадобятся бруски с таким же сечением, как и при уклоне в районе 10-15°. При этом ширина перекрывания полос материала составляет 17 см, а в торцах делается нахлест на одну волну.

Размеры обрешетки под это кровельное покрытие определяются после измерения скатов крыши. После этого, зная шаг, можно точно высчитать требуемую кубатуру пиломатериала. Также стоит не забывать о необходимости покупки пиломатериалов на контробрешётку. Она нужна для создания вентиляционного зазора между гидроизоляцией и кровельным покрытием. Поскольку контробрешетка крепится к стропилам, ее протяженность и количество зависят от установленных стропильных ног.

Выполняя монтаж обрешетки под ондулин, стоит не забывать о необходимости выполнения сплошного настила в следующих зонах:

• под ендовами;
• вокруг дымоходов;
• в месте примыкания к стенам;
• около мансардных и слуховых окон;
• на свесах карнизов;
• вдоль конька.

Совет! При подсчете материала делайте запас в 10 % на подрезку и монтажные расходы.

Особенности монтажа

Если выполняется сплошная обрешетка под ондулин своими руками, то нет необходимости укладывать листовое основание строго впритык. Между листами материала (фанера, ОСП, доска) необходимо делать зазор в 20-50 мм. Это позволит вам существенно сэкономить материал на кровлях большой площади.

Наибольшая экономия достигается при использовании необрезного теса. Однако на этом изделии должен отсутствовать обзол, поэтому его необходимо удалить в процессе монтажа. Также рекомендуется чередовать направление полос. Дальше мы подробно расскажем, как сделать обрешетку.

Подготовка материала

Обрешетка под ондулин для жилого здания или хозяйственной постройки должна выполняться из древесины хвойных пород. В ней есть достаточно много смолистых веществ, которые препятствуют гниению материала. Также сосновые доски и брусья более приемлемые по цене. Для установки под битумный шифер идеально подходит брус с сечением 0,05х0,04-0,06 м, также подойдет правильная обрезная доска. Она обязательно калибруется – ее ширина должна быть в пределах 0,1-0,15 м, а толщина – 25 мм.

Внимание! Если обрешетка будет выполняться из досок разной толщины, то с течением времени произойдет разрушение покрытия по стыкам. Именно поэтому перед укладкой необходимо проверить ровность сделанного основания.

Для начала необходимо осмотреть приобретенный материал на предмет дефектов древесины или различных деформаций вследствие коробления. Все элементы обрабатываются средствами для защиты от возгорания и гниения. Только в этом случае сделанная основа прослужит максимально долго.

Последовательность монтажа

Обрешетка крыши под ондулин устанавливается после настилки гидроизоляционного ковра и прибивания реек контробрешетки по направлению стропильных ног. После этого обустраивается свес крыши, крепится карнизная доска. Ее сечение должно быть чуть больше, чем сечение элемента системы обрешетки. Следующая доска крепится параллельно карнизной планке на расстоянии 28-30 см. Установка всех последующих досок обрешетки производится с выбранным шагом перпендикулярно направлению стропил.

Совет! Для ускорения выполнения работ по монтажу кровельной основы рекомендуется сделать шаблон по длине шага между элементами и использовать его для  выравнивания каждой последующей доски.

Для фиксации досок используем гвозди или саморезы. Если основание под укладку, образуемое стропилами и контррейками, идеально ровное, то для фиксации можно использовать гвозди, которые забиваются по одному в оба конца бруска или по 2 шт. в каждый конец доски. Если основание неровное и нужно корректировать высоту элементов обрешетки, то лучше в качестве креплений использовать саморезы. Если длина ската большая, то доски придется стыковать торцами. Соединение нескольких элементов лучше выполнять в шахматном порядке.

После того как работы по монтажу кровельного основания завершены, проверяют геометрию крышной конструкции. Это делают с помощью шпагата, которым меряют диагонали каждого ската. Они должны быть равны. Если значения отличаются, то придется исправлять недочеты. После этого в торцах скатов устанавливаются ветровые доски. Они должны превышать высоту обрешетки на 3,5-4 см. Теперь параллельно карнизному свесу можно прибивать коньковые доски.

О том, как правильно сделать обрешетку под ондулин, вы можете узнать из предложенного видео:

Качественно и правильно сделанная основа под покрытие из ондулина обеспечивает требуемые функциональные характеристики кровли. Такая конструкция в процессе эксплуатации может с легкостью выдерживать расчетные нагрузки. Кроме этого, она будет иметь небольшой запас прочности.

Источник: https://build-experts.ru/obreshetka-dlya-ondulina/

Обрешетка под ондулин: правила и способы монтажа

Ондулин – востребованное кровельное покрытие, характеризующееся отменными техническими показателями. По внешнему виду и функциональности он напоминает шифер, но в отличие от последнего имеет более универсальные эксплуатационные параметры, которые во многом зависят от правильности установки покрытия и грамотного расчета всех элементов конструкционного строения.

Обрешетка под ондулин – важнейшая часть крыши, не только служащая основой для кровельного покрытия, но и укрепляющая всю крышу строения. Она монтируется с шагом, определяющимся уклоном кровли, влияет на качество и срок службы материалов, используемых для ее обустройства. Каким образом она выполняется? На что следует обратить внимание при ее монтаже? Попробуем разобраться.

о свойствах, сфере применения и особенностях укладки еврошифера ↑

Обрешетка под ондулин – элемент кровли, состоящий из совокупности брусьев и досок, расположенных перпендикулярно стропильным ногам. Она принимает на себя основную нагрузку, оказываемую кровельным материалом, передает ее на стропила и несущие конструкции, укрепляет крышу, делая ее надежной и более выносливой. Ее монтаж производится из обычной или шпунтованной доски, бруса сечением 40 – 60 миллиметров, тесов и гидроизоляционной пленки в соответствии с принятыми техническими нормативами и стандартами.

Основные требования, которым должен отвечать важный кровельный элемент:

• обладать прочностью, соответствующей весу используемого покрытия;
• отличатся выносливостью и надежностью;
• не содержать трещин, бугров, выпуклостей и провесов;
• устойчиво реагировать на химические, природные и механические воздействия;
• не прогибаться под тяжестью;
• быть грамотно смонтированным;
• противостоять атмосферным, механическим и химическим воздействиям.

Обрешетка под ондулин должна соответствовать нормативам и техническим стандартам

Конструкция не только отвечает за эстетичный вид строения, но и влияет на его комфортабельность и надежность.

Важно помнить: от того, насколько профессионально и правильно будет устроена обрешетка под ондулин, зависят технические возможности и качественные показатели покрытия для кровли.

Основные технологии монтажа конструкции ↑

Технологий устройства обрешетки несколько, на выбор той или иной влияет угол ската кровли. Если он варьируется в пределах десяти градусов, обрешетка выполняется в виде сплошного настила из доски или влагостойкой фанеры с предполагаемым нахлестом в три сантиметра и боковым перекрытием в две волны.

Если угол ската крыши – от десяти до пятнадцати градусов, обрешетка под ондулин устраивается из брусьев 45*50 параллельно карнизу с шагом в четыре с половиной сантиметра, напуском вышележащих листов в два сантиметра и боковым перекрытием в одну волну. При угле наклона более пятнадцати градусов, монтаж обрешетки выполняется из брусьев сечения 45*50 с шагом в шесть сантиметров, напуском в два сантиметра и боковым перекрытием в одну волну.

Важный момент: чтобы обеспечить выдержку необходимого интервала между брусьями основания под ондулин, рекомендуется использовать деревянный шаблон под обрешетку. Бруски к стропилам при устройстве обрешетки лучше крепить саморезами на случай, если будут необходимы исправления неровностей в плоскости стропил.

Монтаж обрешетки под ондулин может выполняться по нескольким технологиям

Подготовительные работы и монтаж обрешетки под ондулин ↑

Перед тем как приступить к монтажу конструкции, рекомендуется выполнить ряд подготовительных работ. Они застрахуют от ошибок и непредвиденных ситуаций в будущем. В первую очередь следует проверить геометрию крыши, для этого понадобится шпагат. Он натягивается вдоль конька и карниза. Если диагонали в полученном прямоугольнике плоскости кровли неодинаковые, то их следует подкорректировать. Затем прибивается брусок снизу на свесе края крыши, и закрепляются ветровые доски.

После того как данные манипуляции выполнены, можно приступать к креплению ондулина, начиная с противоположного превалирующему ветру края кровли. Нижний ряд материала укладывается с отступлением на семь сантиметров от края карниза по натянутому шпагату. У края ондулин фиксируется гвоздями в каждую волну, в середине его крепят оцинкованными гвоздями со шляпками к обрешетке через одну волну.

Важно помнить: несмотря на то, что монтаж обрешетки под ондулин выполняется достаточно легко и быстро, его следует доверить мастерам, подкованным в данном вопросе, в противном случае кровельные работы придется переделывать.

Перед тем как произвести монтаж обрешетки под ондулин, необходимо выполнить ряд подготовительных работ

Очень важно также следовать четкой технологии устройства конструктивного элемента, так можно обезопасить себя от лишних финансовых затрат.

Важные правила устройства обрешетки под ондулин ↑

В ходе монтажа обрешетки важно придерживаться следующих общих правил:

• перемещаться по кровли следует, наступая на гребни волн ондулина со страховкой;
• работы желательно производить при температуре от нуля до тридцати градусов выше нуля;
• крепления листов материала должно быть выполнено с применением не меньше двадцати гвоздей;
• не допускается натяжка листов, они ровно укладываются и только потом фиксируются гвоздями;
• чтобы придать материалу желаемую форму, следует использовать нож, ножовку или лобзик, смазанный маслом.

Рекомендация: монтаж обрешетки под ондулин должен выполняться с учетом рекомендаций в технической инструкции, приложенной производителем к кровельному покрытию.

Устройство обрешетки под ондулин должно выполняться с учетом определенных правил

• в качестве материала для создания обрешетки должны использоваться исключительно качественные материалы, отвечающие нормам и стандартам;
• при выборе технологии устройства обрешетки желательно учитывать не только уклон ската крыши, но и климатические условия, в которых будет эксплуатироваться кровля. В местностях, где возможны сильные ветра, обрешетку лучше укреплять металлическими балками;
• верхний слой обрешетки лучше выполнять пароизоляционной пленкой, она только увеличит надежность строения.

Монтаж обрешетки под ондулин – задача не из легких, требующая определенных знаний, умений и навыков. Самостоятельно, без помощи мастеров-профессионалов выполнить ее невозможно без ошибок. Поэтому, чтобы обезопасить себя от лишних финансовых потерь и переживаний, следует обращаться за помощью к специалистам. Они произведут монтаж конструктивного кровельного элемента качественно, быстро и на должном уровне.

Источник: http://goodkrovlya.com/montazh/obreshetka/obreshetka-pod-ondulin.html

Обрешетка под ондулин

Для того, чтобы правильно выполнить обрешетку под ондулин, прежде всего необходимо рассчитать необходимое количество материала, потребуется: бруски 40х50 мм, обрезная доска 25 мм шириной, гидроизоляционная пленка, плотницкий инструмент и шиферные гвозди.

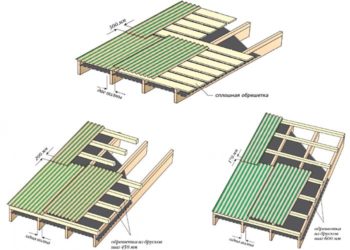

1) Если угол ската крыши составляет 5-10 градусов, то необходимо выполнять сплошную обрешетку с помощью доски или фанеры. Нахлест каждого очередного ряда составляет 300мм, боковые перекрытия с нахлестом в 2 волны ондулина. 2) Если угол ската крыши равен 10-15 градусам, то обрешетка выполняется из брусков 40х50 мм.

В этом случае бруски крепятся параллельно козырьку с шагом в не более 450 мм. При этом напуск вышележащих листов должен составлять 200 мм, боковой напуск – 1 волна.

3) При угле ската крыши более 15 градусов обрешетку выполняют аналогично пункту 2, но с шагом не более 610 мм и напуском верхнего ряда не менее 170 мм, боковое перекрытие ондулина – одна волна.

Технология покрытия ондулином категорически запрещает выполнение нахлеста в одном углу из четырех листов. Так такой настил ондулина может повлечь «вздыбливание» краев материала. Технология покрытия крыши ондулином рекомендует начинать второй ряд покрытия с ½ листа, чтобы на угловом стыке образовался нахлест в три листа. Говоря иначе, перед тем как положить ондулин, необходимо разрезать пополам в вертикальном направлении 1-й лист 2-го ряда, а 2-ой лист уложить с минимальным нахлестом (в одну волну) на первый.

Сплошная будет обрешетка или разреженная, с каким шагом ее устанавливать, зависит от уклона скатов.    Уклон от 1:6 до 1:4 (от 10° до 15°) предполагает монтаж с шагом 45 см, уклон более 1:4 (от 15°) – 60 см. Если же уклон менее 1:6 (менее 5-10°), то рекомендуется делать сплошную обрешетку.

Расчет обрешетки начинается с замеров на скатах. После их проведения можно произвести общий подсчет кубатуры пиломатериалов.

Пример расчета сплошной обрешетки: Общая площадь кровли 112 кв.м. (7×8 м периметр одного ската).

Размер досок 150×6000 мм (0,15×6 м).

1. Площадь доски 0,15*6 = 0,9 кв.м.;
2. Общее количество досок 112/0,9 = 125 шт.;
3. Кубатура одной доски 0,15*0,025*6 = 0,0225 м3;
4. Кубатура всех досок 125*0,0225 = 2,8125 м3.


Эта же площадь кровли с разреженной обрешеткой с шагом 60 см предполагает следующий расчет:

1. Количество досок на 1-м скате 7/0,6 = 12 шт.;
2. Общий погонаж досок на 1-м скате 12*8 = 96 м.п.;
3. Общий погонаж досок на 2-х скатах 96 м.п.*2 = 192 м.п.;
4. Общее количество 6-метровых досок 192 м.п./6 = 32 шт.;
5. Общий объем пиломатериалов 32*0,0225 = 0,72 куб.м.

Количество материалов для контробрешетки рассчитывается исходя из количества стропильных балок, на которые она будет закреплена.

Обрешетка для ондулина в местах примыкания кровли к стенам, на верхней части крыши – коньке, вокруг мансардных и слуховых окон, под ендовами и у карниза требует особого внимания.

Расчет материалов проводится следующим образом:

1. Сплошная обрешетка вокруг дымоходов, окон, под ендовами рассчитывается по приведенному выше примеру, исходя из площади.
2. В верхней части кровли – на коньке – прибиваются по обе стороны скатов дополнительные доски, и одна по центру конька для крепления коньковых элементов.

Начинается устройство кровли из ондулина с крепления гидроизоляционных мембран. После их прибивания к стропилам степлером (с нахлестом) приступают к монтажу обрешетки.

• Первый этап – оформление карниза, крепление держателей желобов. Доска с начала свеса должна иметь большее сечение, шаг между ней и второй доской соблюдается меньший – 280-300 мм. Первая доска выступает по ширине карниза с двух сторон.
• Второй этап – прибивание остальных досок строго параллельно карнизу. Крепежные элементы – это кровельные гвозди или саморезы.
• Третий этап – установка ветровой доски на высоте 35-40 мм над обрешеткой.
• Четвертый этап – прибивание коньковых досок.

Важно! Если ширина ската требует соединения нескольких досок, то следует соблюдать шахматный порядок крепления.

В местах соединения торцов досок недопустимо расхождение по высоте. Это приведет к нарушению целостности кровельного покрытия. Перед монтированием досок обязательно измеряется равенство диагоналей и всех сторон кровли.

Если на кровле с малым уклоном монтируется сплошная обрешетка, то между досками или брусками выдерживается зазор 1 см. Фанера или плиты OSB закрепляются без зазоров.

Во многом инструкция о том, как крепить ондулин и как подготовить под него обрешетку, напоминает монтаж металлочерепицы. Разница лишь в соблюдении шага между досками и в технологии крепления самих листов. Благодаря небольшому весу этих двух материалов застройщикам удается немного сэкономить на обустройстве кровли

Обрешетка под ондулин также, как и обрешетка по металлочерепицу, требует перед настилом листов выполнить гидроизоляцию листов специальной пленкой, которая препятствует образованию конденсата, возникновению плесени и запаха гнили, а также увеличивает срок службы обрешетки и крыши в целом.

Читаем дальше — узнаём больше!

2.6 из 5
186

Источник: http://strofix.ru/materials/roofing/554-obreshetka-pod-ondulin.html

Как самостоятельно сделать обрешетку под ондулин для кровли частного дома?

Тем, кто своими руками укладывал шифер, монтаж ондулиновой кровли не покажется сложным. Технология работы похожа, а вот листы ондулина весят в четыре раза легче шиферных листов, поэтом работать с ними будет проще. Кроме того, ондулин не является столь же хрупким, как шифер, поэтому риск случайно сломать лист снижается. Ондулиновая кровля будет надежной, если придерживаться принятой технологии укладки. В частности, перед укладкой листов должна быть построена обрешетка под ондулин, которая, как правило, изготавливается из лесоматериалов.

Ондулин – материал для покрытия кровли, который стремительно набирает популярность. Этому способствует доступная цена и отличные эксплуатационные качества материала. Кроме того, многих частных застройщиков привлекает то, что технология укладки материала несложная, поэтому выполнить ремонт кровли вполне можно своими руками, экономя тем самым на оплате услуг кровельщиков.

Для того чтобы ондулиновая кровля служила долго, необходимо не только выполнить монтаж листов без ошибок, используя специальные кровельные гвозди для ондулина, но и грамотно провести подготовительные этапы, в частности, осуществить устройство обрешетки под кровельный материал.

Основные правила строительства обрешетки

Конструкция обрешетки, на которую планируется укладка ондулина, зависит от угла наклона крыши:

• Если планируется ремонт плоской крыши (угол наклона составляет не более 10 градусов), то строится сплошная обрешетка. То есть, на кровле проводится монтаж сплошного настила из доски или листов фанеры.
• При угле наклоне крыши более 10, но менее 15 градусов, проводится устройство решетчатого настила обрешетки. В этом случае, для строительства используется брус, который укладывается параллельно карнизу. Расстояние между отдельными элементами должно быть 45 см.
• Если скат крыши еще более крутой (более 15 градусов), то обрешетка строится из брусьев, но расстояние между ними должно быть 60 см.

Совет! Чтобы в процессе строительства было легче выдерживать необходимый шаг обрешетки под ондулин, стоит заранее своими руками изготовить из бруса шаблон необходимой длины.

Какие материалы следует использовать для строительства?

Для строительства обрешетки рекомендуется использовать пиломатериал, полученный из деревьев хвойных пород. Сама структура сосны или ели, а также смола, присутствующая в древесине, создают неблагоприятные условия для размножения бактерий и грибков, поэтому она прослужит дольше.

Для обрешетки можно использовать брус, имеющий сечение 50 на 50 или 50 на 60 мм. Возможно использование и обрезной доски толщиной 25 мм.

Совет! Пиломатериалы, которые будут использоваться для сооружения обрешетки, рекомендуется заранее обработать противопожарной и антисептической пропиткой.

Как рассчитать необходимое количество материала?

На первом этапе необходимо произвести замеры скатов крыши, а затем уже можно будет приступить к выполнению расчетов. Чтобы было понятнее, как это нужно делать, стоит рассмотреть конкретный пример:

• Крыша двухскатная простой формы.
• Линейные размеры (длина и ширина) одного ската – 9 и 7 метров. Площадь одного ската равна 63 м², а общая площадь кровли – 126 м².
• Для строительства используется пиломатериал, размеры одной доски – 6 метров x 0,15 метра x 0,025 метра.

Если планируется постройка сплошной обрешетки, то расчет проводится так:

• Рассчитывается площадь одной доски – 0,15 м x 6 м = 0,9 м²
• Кубатура одной доски – 0,15 м x 6 м x 0,025 м = 0,0225 м³

Таким образом, для нашего примера:

• Общее количество требуемых досок – 126 : 0,9 = 140 штук.
• Общая кубатура требуемого пиломатериала – 140 x 0,0225 = 3,15 метра.

Теперь рассчитаем количество досок, которое потребуется для строительства обрешетки с интервалом 60 см:

• На строительство одного ската потребуется 7 : 0,6 = 12 штук.
• Погонаж досок, которые потребуются на строительство двух скатов – 2 x (12 x 9) = 216 погонных метров.
• Общее количество досок (длина одной 6 метров) – 216 : 6 = 36 штук.
• Кубатура требуемого материала – 36 x 0,0225 = 0,81 м³.

Совет! При выполнении расчетов следует принимать во внимание «особые» зоны крыши. На коньке необходима установка трех дополнительных досок – по центру конька и по обе стороны от него – на скатах. После настила гидроизоляции сооружается контробрешетка, на сооружение которой также потребуется пиломатериал. Кроме того, в местах установки ендов, вывода дымоходных или вентиляционных труб необходимо при любом уклоне крыши строить сплошную обрешетку.

Монтаж обрешетки

• Приступать к строительству обрешетки нужно после того, как будет уложена гидроизоляция по стропилам и построена контробрешетка. Собирается она из бруса сечением 50 на 50 мм.
• Начинают с оформления карнизов. На этом же этапе производится закрепление держателей для желобов водостока. Первая доска обрешетки должна иметь толщину большую, чем остальной используемый пиломатериал. Кроме того, важно, чтобы уложенная доска по обеим сторонам карниза выступала по ширине.
• Вторую доску обрешетки укладывают, отступив от первой 30 см.

  Остальные доски укладывают с запланированным интервалом, в зависимости от угла наклона крыши.

• При монтаже сплошной обрешетки доски укладывают с зазором 1 мм. Если используется листовой материал (фанера), то зазоры не оставляют.
• Крепят доски при помощи кровельных гвоздей или саморезов. Использование саморезов предпочтительнее, так как в этом случае, есть возможность исправить неровности, которые могут присутствовать в плоскости стропил.
• Собирают обрешетку, укладывая доски с требуемым интервалом.

  В том случае, если длина ската больше длины доски, нужно укладывать материал так, чтобы стыки досок в соседних рядах располагались в шахматном порядке.

• Закончив работу, устанавливают ветровую доску, располагая ее на 40 мм выше обрешетки.
• На последнем этапе прибивают коньковые доски.
• Подготовив обрешетку, можно начинать укладку ондулина.

Итак, контробрешетка и обрешетка под ондулин – это важная часть кровли. Надежность и срок службы кровли будут зависеть, в том числе и от качества ее монтажа.

Если работы проводятся своими руками, стоит заранее изучить технологию сооружения данных конструкций.

Источник: https://okrovlenadom.ru/myagkaya/ondulin/obreshetka-pod-ondulin.html
