Шаг обрешетки для шифера

Как правильно сделать обрешетку под шифер

Любое кровельное покрытие требует устройство надежного и крепкого основания.

При использовании тяжелых волнистых асбестоцементных листов (шифера) необходимо строительство обрешетки, на которую будут крепиться листы. Ее основной задачей является перераспределение усилий, вызываемых кровельным покрытием, и компенсация снеговых и ветровых нагрузок.

Выбор материалов для строительства обрешетки

Для строительства обрешетки выбираются бруски второго и третьего сорта сечением 50х60 и 60х60 мм. Если в качестве кровли используются усиленные асбестоцементные листы, то толщина бруска должна быть не менее 75 мм. Длина доски – от 3,5 до 6,5 м.

Обрешетка изготавливается из сосны, осины, пихты или ели. Влажность древесины не должна быть более 12%. Для увеличения срока службы основания и защиты его от загнивания все материалы пропитываются антисептиками (медным купоросом, фтористым натрием и т.д.), обмазываются или красятся. Также рекомендуется сухую древесину обрабатывать олифой или покрывать ее смолой.

Чтобы предотвратить возгорание крыши при пожаре, древесину для обрешетки следует обработать огнезащитным химическим раствором – антипиреном, который при высокой температуре начинает плавиться или выделять газы, препятствующие горению. Такое дерево не воспламеняется, а только тлеет.

Для крепления досок к стропильной системе используются оцинкованные гвозди без шляпки. Их длина должна равняться толщине двух брусьев.

Основные рекомендации по монтажу обрешетки под шифер

При изготовлении обрешетки необходимо придерживаться следующих правил:

• обрешетка монтируется таким образом, чтобы на скате крыши поместилось целое число шиферных листов;
• все элементы должны быть хорошо закреплены на несущих частях конструкции;
• стыки над стропилами располагаются вразбежку;
• расстояние между брусками обрешетки должно быть одинаковым по всей поверхности и не превышать 2 м;
• при использовании брусков разных размеров самые широкие обрешетины располагаются у конька и под стыками кровельного материала;
• карнизный брусок делают выше остальных на 6-10 мм;
• возле конька фрагменты обрешетки должны возвышаться над остальными элементами на толщину кровельного материала – примерно на 1-3,5 см;
• в коньке и на ребрах кровли бруски устанавливаются на ребро;
• готовое основание под шифер должно быть ровным без бугров и западин и легко выдерживать вес человека.

Порядок монтажа обрешетки под шифер

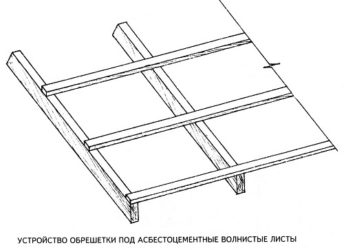

Обрешетка представляет собой совокупность брусьев, расположенных перпендикулярно стропильным ногам. Чаще всего для укладки волнистого шифера достаточно устройство разряженной обрешетки. Шаг между брусками выбирается в зависимости от типа используемого шифера. Каждый лист должен крепиться минимум к трем брускам.
Рекомендуется придерживаться следующих значений:

• 50-55 см для листов «Волнистые обыкновенные»;
• 60-80 см для листов «Унифицированные волнистые»;
• 75-80 см для листов «Средневолнистые» и «Волнистые усиленные».

Для равномерного распределения нагрузок высота «четных» брусков должна быть 63 мм, «нечетных» — 60 мм. Если используются доски одинакового сечения, то при монтаже «четных» брусков под них подкладываются планочки или рубероид. Это позволит нарастить недостающие 3 мм. Разница по высоте обеспечивается уравнительной рейкой, которая прибивается к первому бруску. Для более плотного прилегания кровельного материала к основанию «четные» элементы располагаются в середине шиферного листа.

Если уклон крыши небольшой, то шиферный лист укладывается на 4 бруска. В этом случае шаг обрешетки уменьшается до 45 см, а размеры досок чередуются по следующему принципу: основная толщина, на 2 и на 4 мм толще.

Монтаж обрешетки начинается снизу. К нижнему краю стропил двумя или тремя гвоздями крепится доска. При этом необходимо предусмотреть свес обрешетки за плоскость крайних стропильных ног. Длина свеса составляет от 30 до 50 см.

Коньковые бруски прибиваются на смежных скатах на расстоянии 2-4 см от конца стропил. Вокруг дымовой трубы обрешетка должна отстоять от ее стенок на 140 мм (если не предусмотрена изоляция) или на 130 мм (с изоляцией).

Выступающие концы обрешетки обрезаются по одной линии, проведенной с помощью ровного бруска. При этом линия среза должна находиться в одной плоскости с верхом обрешетки.

Соблюдение основных принципов и правил монтажа обрешетки под шифер позволит создать крепкое основание, которое облегчит укладку кровельного материала и увеличит срок эксплуатации всей кровли в целом.

Источник: http://okrovle.com/kroem-kryshu-sami/kak-pravilno-sdelat-obreshetku-pod-shifer.html

Обрешетка под шифер и кровлю: как правильно сделать

Обрешетка является важным элементом стропильной системы. Она отвечает за прочность кровли и гарантирует ровную укладку кровельных материалов. Обрешетка под шифер имеет определенные стандарты, которые отличаются от требований, предъявляемых при монтаже кровли из других материалов. Эти стандарты нужно знать, и в обязательном порядке учитывать при проведении строительно-монтажных работ, в противном случае, крыша будет ненадежной и прослужит малое количество времени. Именно о том, как делается обрешетка под шифер, каких она бывает размеров, видов и правилах ее монтажа, пойдет речь в этой статье.

Основные виды и размеры

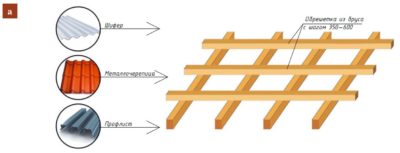

Обрешетка для шифера, как плоского, так и волнового, делается со значительным отступом досок или брусьев друг от друга. Иными словами, она является разреженной. Это дает возможность сэкономить значительное количество пиломатериала. При этом эксплуатационные характеристики кровли не ухудшаются.

Обрешетка под шиферную кровлю представляет собой брусья или доски, закрепленные на стропильных ногах параллельно коньку крыши. Удаление между каждым элементом обрешетки должно быть одинаковым. В связи с этим для проведения монтажа следует обзавестись шаблонами.

Задаваясь вопросом, как сделать обрешетку для шиферной кровли, в первую очередь нужно изучить основные величины характерные для этого элемента стропильной системы. Их всего две:

• первая – это шаг обрешетки, то есть расстояние между брусьями или досками. Оно напрямую зависит от характеристик выбранного кровельного материала. В данном случае шифера. Он не провисает и имеет листы достаточной длинны, которые нужно закреплять в трех местах: сверху, снизу и по центру. Таким образом имеется возможность сделать довольно большой шаг, равный 500-700 миллиметрам;
• вторая – это размер сечения брусьев или досок. Для стандартных асбестоцементных листов требуется использовать брусья сечением 50×50 миллиметров. Если в качестве кровельного материала используются усиленные листы, отличающиеся большими габаритами, то сделать обрешетку под шифер нужно из брусьев сечением 75×75 миллиметров. Если используются не брусья, а доски, то в первом случае их толщина должна быть не меньше 2.5 сантиметров, а во втором 4.

Как правило, обрешетка крыши изготавливается путем прибивания досок или брусьев поперек ската на стропила. Такая конструкция носит название однослойная. Монтаж подобным способом отличается удобством, ведь у строителей есть возможность перемещаться по уже готовым элементам обрешетки как по лестнице.

Есть и другой способ монтажа обрешетки под волновой и плоский шифер. В результате его использования можно получить двухслойную обрешетку. Принцип монтажа двухслойной обрешетки заключается в установке основы конструкции параллельно коньку и креплении на нее досок или брусьев вдоль ската от конька к свесу. Очевидным недостатком такого способа является увеличение расхода пиломатериала. К плюсам можно отнести улучшение вентилирования чердачного помещения, что немаловажно, если кровля имеет небольшой угол наклона.

Требования к материалам

К материалам, использующимся для монтажа обрешётки предъявляется ряд определенных правил. К основным из них следует отнести:

• максимально допустимая влажность – 22.5%;
• сорта древесины – хвойные породы. Чаще сосна или лиственница;
• отсутствие следов гнили, трещин или любых других признаков низкого качества.

Как правило, все кровельные материалы, в том числе и шифер, служат очень долго. Таким образом нужно сделать так, чтобы обрешетка прослужила не меньше. Для этого требуется обработать брусья или доски специальными составами – антисептиками, которые способны защитить древесину от гниения.

Монтаж своими руками

Обрешетка для шиферной крыши делается следующим образом:

• первая доска или брус прибивается в нижней части стропильной системы;
• далее делается отступ размер которого зависит от вида шифера он варьируется в пределах от 50 до 70 сантиметров. Чтобы не допустить ошибок в процессе монтажа и делать одинаковый отступ с обеих сторон, нужно заблаговременно изготовить три шаблона. Их роль могут выполнить обычные брусья или доски. Два шаблона прокладываются по краям крыши, а один в центре;
• крепление брусьев или досок к стропильной системе, осуществляется с помощью гвоздей, длина которых должна быть в три раза больше ширины элементов обрешетки. Иными словами, для монтажа следует запастись гвоздями 150-200 миллиметров. Использование таких больших крепежных элементов позволяет полностью исключить возможность подвижек под воздействием ветра;
• если длина крыши больше размеров доски и имеется необходимость стыковки, то она выполняется по центру стропильной ноги. При этом гвозди вбиваются под углом с отступом от края бруса или доски;
• элементы обрешетки, выступающие за край фронтона, обрезаются после того, как монтаж завершен, после чего прибивается ветровая доска.

Величина фронтонного свеса рассчитывается исходя из совокупности ширины листов шифера с учетом нахлеста.

На этом монтаж завершен. В проведении подобных работ нет ничего сложного, поэтому их можно сделать, самостоятельно не привлекая сторонних специалистов, что позволит сэкономить значительную часть средств.

Не следует путать обрешетку с контробрешеткой, которая устанавливается поверх элемента крыши, описанного в статье. Контробрешетка призвана выполнять иные цели, связанные с монтажом теплоизоляции, гидроизоляции, пароизоляции и обустройством вентиляции.

Помогите нам стать лучше! Оцените качество подачи материала Загрузка… Расскажите друзьям и коллегам в социальных сетях

Источник: https://build-experts.ru/obreshetka-dlya-shifera/

Устройство обрешетки под шифер

Кровля крыши своими руками > Шифер

Обрешетка принимает всю нагрузку материала кровли, при том, что, сама опирается на стропильную систему, которая передает часть нагрузки на несущие стены. Про тонкости правильного проектирования лестницы читайте на этой странице.

На фото обрешетка крыши под шифер

Обрешетка – конструкция для крепления кровли, которая необходима, чтобы создать некоторый зазор между изоляцией и материалом самой кровли. Такой зазор нужен для выведения наружу водных паров и конденсата.

Обрешетка под шиферную кровлю

Когда начинается устройство кровли, обязательно понадобится обрешетка под шифер, размеры должны быть такими, чтобы позволяли положить необходимое проектом количество листов, как продольно, так и поперечно. Про капитальный ремонт кровли читайте здесь: http://fineroofs.com/remontnye-raboty/kapitalnyj-remont-krovli-chto-nado-znat.html.

В случае, если такая укладка не представляется возможной, в каждом поперечном ряду листы, находящиеся вторыми с нижней части, обрезаются возле конька.

Существует и возможность увеличить или уменьшить вынос карнизного свеса.

Последующее устройство обрешетки под шифер проходит в соответствии со следующей последовательностью:

• Перед тем как укладывать листы асбестоцемента, необходимо проверить их соответствие нужной длине и ширине;
• После чего продольные полосы можно обрезать;
• Отверстия для крепления шурупами нужно просверлить при помощи ручного или электрического сверла;
• Диаметр сверел обязательно нужно взять на два миллиметра больше, чем диаметр самого крепежного элемента;

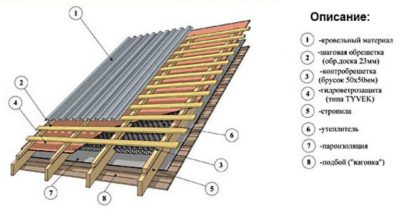

На картинке показана структура шиферной кровли

• Затем, в заранее просверленное отверстие должен вставляться гвоздь;
• Сверху монтируется шайба из резины либо металла;
• Шайбу обмазывают окрасочным составом с двух сторон (обязательно на основе натуральной олифы);Гвоздь забивается молотком, пока не появится из-под головки шайбы окрасочный материал (излишки).
• Такой же состав применяется и при дальнейшей шпатлевке гвоздей и шайб после полного высыхания предыдущего слоя состава, так как необходимо добиться однородного цвета листов.

Под шиферную кровлю обрешетка сооружается из брусков, которые пришиваются по шаблону. Причем каждый из используемых листов должен лежать на 3-х брусьях. Чтобы листы лежали достаточно плотно, их размеры должны бытьтакими:

• Первый – 66 мм;
• Второй – 63 мм;
• Третий – 60 мм.

Далее они чередуются так, что нечетные, то есть первый, третий и т.д. будут в 60 мм по толщине, а четные, второй, четвертый и далее – по 63 мм.

Если брусы будут одинакового размера (60х60), то, дабы избежать изломов и трещин, необходимо на средние бруски укладывать специальную трехмиллиметровую прокладку.

Под рулонные материалы обрешетка делается сплошной. При этом доски должны быть по 25-30 мм в толщину.

Чтобы сделать обрешетку такого типа, доски прибиваются перпендикулярно коньку, для чего, сначала на стропила прибивается брус толщиной 60х60, с шагом в 60-100 сантиметров. Именно по ним нужно стелить дощечки параллельно спуску.

Так как такие доски имеют желобо-образную конструкцию, то крепить их нужно вниз горбами, тогда скопившаяся вода будет стекать вниз. Если прикрепить их наоборот, то вода будет идти прямиком на чердак.

Под тесовую кровлю обрешетка так же делается из бруса 60х60, которые крепятся с шагом от 60 до 80 см. Читайте подробнее о значении водоотливов в конструкции крыши.

Монтаж обрешетки под шифер

Монтаж обрешетки под шифер процесс не простой, так как листы асбестоцемента, хоть и немного легче керамики, но, все-таки тяжелее некоторых других кровельных покрытий. Именно по этой причине подходить к процессу монтажа нужно аккуратно и делать все согласно пошаговой инструкции. Однако есть некоторые аспекты, которые необходимо знать обязательно:

• Толщина бруса под обрешетку должна составлять от пятидесяти до семидесяти пяти миллиметров;

Более тонкий брус не может быть рекомендован, исходя из необходимости обеспечения безопасности. По этой же причине не стоит использовать и брус с большей толщиной, так как оба варианта приведут к их деформации (от влаги).

• Не стоит «шагать» слишком часто, то есть расстояние должно соответствовать рекомендациям инструкции. Хоть листы сами оп себе и тяжела, но прочность их достаточно велика. Будет достаточно того, что они создадут опору для шифера по краю и в центре;Важно знать, что в случае использования нестандартных листов (по размеру), для них необходимо создавать дополнительную опору. Такими размерами могут быть 120х68 см, при котором шаг должен быть 50 см. Либо 175х112,5 с оптимальным шагом от 70 до 80 см.
• Обязательно нужно следить за тем, чтобы все нечетные бруски были расположены на три сантиметра ниже, чем четные. Такой прием необходимо для предотвращения возможной деформации листов (с нахлестом);
• При использовании плоского шифера, он должен укладываться на сплошную обрешетку, либо на обрешетку с учетом довольно небольшого шага;
• Лучше всего провести монтаж обрешетки, состоящей из плоской доски, либо фанеры, которую заранее нужно обработать специальным влагоотталкивающим составом;
• И доска и фанера должна крепиться к стропилам при помощи гвоздей.

При желании монтажа обрешетки самостоятельно, необходимо обязательно знать, что листы могут быть использованы на кровле, имеющей угол от десяти до двадцати пяти градусов. Есть еще несколько важных моментов, о которых не стоит забывать, когда необходима обрешетка под шифер. , представленное ниже поможет разобраться с нюансами.

Стоимость обрешетки под шифер

Перед тем, как начать кровельные работы, необходимо ознакомиться с ценами на шифер и комплектующие. Существует несколько факторов, влияющих на стоимость:

1. Производитель;
2. Используемое сырье;
3. Сезонность;
4. Объемы покупки;
5. Транспортные расходы (доставка или самовывоз);
6. Монтажные работы (при необходимости).

При закупке большой партии материала, самовывозе и проведении кровельных работ самостоятельно, цена будет значительно ниже. С технологией строительства монтажа мансардной крыши можно познакомиться на этой странице.

Монтаж обрешетки под шифер имеет массу особенностей, которые были описаны выше. Монтаж обрешетки под металлочерепицу отличается от данной технологии и представлен на видео ниже.

Одним из популярнейших материалов для работы с кровлей является асбестоцемент, другими словами – шифер. Для того, чтобы правильно провести монтаж данного материала, очень важно обратить пристальное внимание на обрешетку. Не стоит забывать и о правильном креплении бруса, а так же качественно проведенной укладке всех составляющих кровли. Можно прибегнуть к помощи профессионалов, а можно провести монтаж самостоятельно. Обрешетка сделает кровлю прочнее и долговечнее. Важно лишь следовать инструкции. Существуют различные виды красок для шифера, которые помогут продлить срок службы такой кровли.

Источник: http://fineroofs.com/shifer/ustrojstvo-obreshetki-pod-shifer.html

Как правильно выполнить обрешетку под шифер на крыше, размеры, шаг и другие требования

Конструкционная основа кровельного покрытия – обрешётка. От её качества напрямую зависит прочность и долговечность крыши. При соблюдении технологии монтажа обрешётки любой кровельный материал прослужит вдвое дольше, чем заявляет его производитель. Например, гарантия на асбоцементный окрашенный волнистый шифер – 12 лет. Выполнив обрешётку строго по инструкции, вы обеспечите кровле 25-летнюю беспроблемную службу. А если будете своевременно очищать крышу от мусора, листвы, мха, то 40-50 лет станут вполне реальным эксплуатационным сроком.

Устройство обрешётки под шифер

Для жилых малоэтажных строений обрешётку изготавливают из древесины 2 сорта, а для хозпостроек и подсобных помещений – 3 сорта. При расчёте её мощности следует исходить из веса выбранного кровельного материала. С виду лёгкий, волновой шифер на самом деле весит 10-14 кг/м². Для сравнения: металлочерепица с аналогичным профилем весит около 5 кг.

Разреженную обрешётку под шифер монтируют из сухого (не более 12% влажности) деревянного бруса, обрезной или необрезной доски. Шифер – прочный кровельный материал. Для его укладки достаточно трёх опорных брусьев под края и середину листа.

Разреженную обрешётку под шифер монтируют из сухого деревянного бруса

В редких случаях в качестве кровельного материала используется плоский шифер. Под него монтируется сплошная обрешётка из влагостойкой фанеры 12 мм или OSB-3 9-11 мм.

Материалы и инструменты

Для обустройства каркаса под кровельный материал вам понадобятся:

• брус деревянный сечением от 50х50 до 75х75 мм либо доска 25–40 мм шириной 130-150 мм;
• рейка 3х50 мм;
• гвозди стальные оцинкованные 90 или 100 мм;
• молоток столярный;
• ножовка или пилорама;
• рулетка;
• карандаш или мел;
• угломер;
• уровень;
• антисептик;
• антипирен.

Брус вышеозначенного сечения – оптимальное решение под шиферную кровлю. Пиломатериал меньшего профиля не выдержит снеговой и ветровой нагрузки, а более толстый на «холодной» кровле со временем напитывается влагой и деформируется.

Выбирайте сечение бруса по принципу: чем выше волна шифера, тем толще брус.

Лучшая древесина для кровельной обрешётки – хвойная (сосна, ель, пихта). Она самая дешёвая и достаточно влагостойкая благодаря имеющейся в волокнах природной смоле. Для предотвращения преждевременного гниения её дополнительно обрабатывают антисептиком, а для пожаробезопасности – антипиреном.

Обрешётины прибивают к стропилам стальными оцинкованными гвоздями длиной, вдвое большей толщины бруса. На каждую точку крепления вбивается пара гвоздей. Если вы делаете не временную крышу, лучше взять гвозди витые, которые трудно вырвать из тела древесины.

Некоторые домашние мастера для максимальной надёжности используют оцинкованные или анодированные саморезы. Они действительно лучше фиксируют обрешётку, но усложняют и замедляют работу. Если вы сочтёте необходимым использовать саморезы, оптимальный вариант – пара саморез плюс гвоздь.

Требования к конструкции

Чётные поперечины, которые будут располагаться под серединой листов, должны быть на 3 см выше нечётных. Это необходимо для предотвращения деформации шифера. На нечётных брусьях располагается нахлёст. Если набить одинаковые брусья, середина листа не будет прилегать к каркасу, провиснет и со временем лопнет. Для поднятия чётных обрешетин используются рейки.

На кровлях со скатом до 22° под каждый лист шифера набивается 4 поперечины. В этом случае поднимать на 3 мм необходимо каждые 2 из 3 обрешётин.

Расчёт пиломатериала

• Длина стандартных листов шифера 175 см. Величина нахлёста при его укладке 20–25 см. Значит, шаг обрешётки должен равняться 750 мм. Если вы разделите высоту ската на это число и прибавите 1, получите количество рядов обрешётки. Если получили не целое число, округляйте его в большую сторону.
• На низких скатах, где используется по 4 обрешетины под каждый лист, шаг составляет 450 мм.
• Умножив число рядов на ширину двух скатов, вы получите количество требуемых погонных метров бруса для обрешётки.
• Прибавьте четыре ширины ската. Этими поперечинами укрепляют обрешётку у конька и у карниза.
• Добавьте 10% на обрешётку вокруг дымохода и на отходы.
• Когда крыша не двускатная, а сложная, точный расчёт по формулам сможет сделать профессиональный кровельщик. Если вы решили обойтись без его услуг, расчёт производите исходя из длины козырьков, но процент на отходы добавлять не нужно.

Умножив количество рядов на число стропильных ног и удвоив полученную цифру, вы вычислите, сколько гвоздей вам понадобится.

Добавьте 10% на отходы.

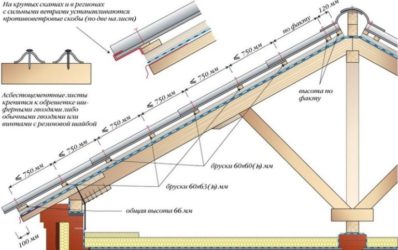

Обрешётка под стандартный волнистый шифер набивается с шагом 750 мм

Пиломатериалы обрабатываются антисептиком и антипиреном минимум за двое суток до начала монтажа. Обработку можно повторить на готовой обрешётке для лучшей сохранности деревянной конструкции.

Порядок монтажа

Итак, материалы завезены и обработаны, инструменты подготовлены, гидроизоляция прибита контробрешёткой, погода сухая – можно приступать к строительству обрешётки.

1. По краю карнизного свеса набейте два бруса рядом. Можно использовать один брус удвоенной ширины). Увеличьте их высоту подкладочными рейками. Стыки бруса должны приходиться на центральную ось контробрешётки. Излишки бруса, выступающие за линию фронтального свеса, оставляйте. Когда обрешётка будет готова эти «хвосты» обрежете «под линейку».
2. Фиксируйте поперечины в каждой точке их пересечения со стропильной ногой. Забивайте по два гвоздя ближе к краям бруса с небольшим наклоном. Гвозди должны входить в брус под разными углами. Шляпки должны прижиматься к древесине, но не вжиматься в неё. Если используете саморезы, шляпки утапливайте лишь слегка, заподлицо, чтобы в металле не возникало напряжения. Для надёжности используйте регулировку натяжения шуруповёрта.
3. На высоте 750 мм от первой обрешетины набейте вторую и последующие со стыками вразбежку.
4. Вокруг дымохода набивайте обрешётку по периметру на расстоянии 130–140 мм.
5. У конька набейте две обрешетины с интервалом 120 мм. На нижней будет фиксироваться не только кровельный материал, но и коньковые элементы.

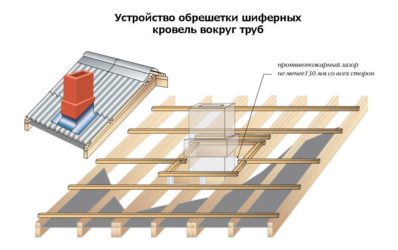

Устройство обрешётки шиферных кровель вокруг труб

После монтажа обрешётки перед укладкой шифера набейте лобовые доски. Когда кровельный материал уже уложен, это делать затруднительно.

Во время монтажа соблюдайте технику безопасности: работайте в спецодежде, используйте средства индивидуальной защиты. На крутых скатах обязательно надевайте страховочный пояс.

Соблюдение правил монтажа обрешётки поможет вам создать крепкое основание под шифер. Ровная, грамотно построенная конструкция облегчит укладку кровельного материала, продлит срок эксплуатации крыши, избавит от неоправданных расходов на преждевременный ремонт.

Источник: https://roof-tops.ru/ustroistvo/kak-sdelat-obreshyotku-pod-shifer-na-kryshe/

Как сделать обрешетку под шифер своими руками — размеры,

13-11-2017Крыша

Не обращая внимания на широких ассортимент современных кровельных материалов, крыши из шифера остаются в полной мере востребованным конструктивным решением, применяемым для перекрытия хозяйственных либо производственных построек, и садовых домов. Монтаж этого недорого покрытия для односкатной либо двухскатной кровли в полной мере возможно выполнить своими руками, в случае если знать, как устроена обрешетка под шифер. В данной статье мы поведаем, из чего состоит основание для настила асбестоцементных страниц, как верно выбрать расстояние и размеры реек между ними, чтобы получить прочную и долговечную конструкцию.

виды и Устройство

Монтаж односкатной либо двухскатной шиферной крыши начинается с организации обрешетки, прочного, ровного основания, на который фиксируется кровельный материал. Она является настилом из досок, делающий 2 задачи: равномерное распределение веса финишного покрытия между стропилами и поддержка асбестоцементных страниц. Различают 2 вида оснований:

• Сплошное. Монтаж сплошной обрешетки под шифер делают лишь для односкатной крыши с мелким углом наклона ската. Для ее изготовления употребляются обработанные доски либо влагостойкая фанера, уложенные сплошным слоем.
• Разреженная. Разреженная обрешетка следует сделать из обрезной либо необрезной доски. Для этого бруски, толщина которых образовывает не меньше 25 мм, укладывают перпендикулярно стропилам. Расстояние между досками – это ход обрешетки, он зависит от уклона ската и веса материала.

Принципиально важно! В случае если для устройства односкатной либо двускатной крыши своими руками используется плоский либо волновой шифер с усиленным профилем, размеры которого больше простого дабы сделать основание, применяют бруски 50х50 мм либо доски сечением не меньше 40 мм.

Требования к материалу

Обрешётка под шифер – ответственный элемент кровельного пирога односкатной либо двухскатной крыши, с которого начинается настил финишного покрытия. От прочности и несущей способности основания, на которое укладывают асбестоцементные страницы зависит долговечность, надежность крыши. Потому делать обрешетку рекомендуется из материала, соответствующего следующим требованиям:

1. Влажность древесины, из которой выполняется монтаж основания для укладки шиферных страниц, не должен быть больше 12 градусов. Сухое дерево меньше подвержено короблению и гниению.
2. Рекомендуется делать монтаж обрешетки из древесины жёстких пород. Лучше изготавливать ее из доски хвойных деревьев (ели, сосны, лиственницы).
3. Древесина, из которой изготавливают каркас для односкатной либо двухскатной крыши, в обязательном порядке обрабатывается антисептическими препаратами, предотвращающими гниение в условиях повышенной влажности.

Учтите, в случае если здание имеет повышенный риск происхождения возгораний, доски, применяемые для монтажа каркаса своими руками, кроме этого нужно пропитать антипиреном, который блокирует распространение огня.

Выбор сечения

Плоский и волновой – достаточно тяжелый кровельный материал, вес каждого страницы которого может быть больше 25 кг, исходя из этого он оказывает на стропила интенсивное давление. Дабы равномерно распределить нагрузку от этого покрытия, нужно сделать прочную обрешетку. На сечение ее элементов влияет ход между стропилами, размер асбестоцементных страниц и уклон крыши. Умелые мастера советуют направляться следующим рекомендациям:

• Монтаж обрешетки для настила шиферных страниц стандартного размера делают посредством бруса сечением 5х5 см либо обрезной доски толщиной 25 мм.
• Для обрешетки под шифер с усиленным профилем, протяженность которого больше, чем у простого, используют бруски сеченым 7х7 см либо обрезную доску толщиной 4 мм.

Обратите внимание! Для настила шифера фактически постоянно используется разреженная обрешетка, ход которой образовывает 50-60 см. Организовывать сплошное основание с применением влагостойкой фанеры либо ОСП целесообразно лишь в тех случаях, в то время, когда кровля имеет весьма мелкий уклон, либо регион строительства характеризуется интенсивными осадками.

Выбор шага

Устройство обрешетки под шифер определяется нагрузками, которым она будет подвергаться в ходе эксплуатации. Дабы верно выяснить шаг и сечение между ее элементами, нужно выполнить расчет, учитывающий вес материала, уклон кровли, расстояние между стропилами и климатическую территорию. Дабы сделать надежную конструкцию, владеющую высокой несущей свойством, нужно учитывать советы производителей:

1. Ход между брусками разреженной обрешетки под волновой либо плоский шифер стандартного размера обязан составлять 50-60 см.
2. Ход между брусками разреженной обрешетки под шифер с усиленным профилем обязан составлять 75-80 см.

Принципиально важно! Элементы обрешетки располагают с таким расчетом, дабы любой лист имел хотя бы 3 точки опоры: одну посредине страницы и 2 по краям. Монтаж таковой конструкции разрешает минимизировать внутреннее напряжение материала и не допустить деформации.

-инструкция

Источник: https://blog-oremonte.ru/krysha/kak-sdelat-obreshetku-pod-shifer-svoimi-rukami-razmery.html

Обрешетка под волновой и плоский шифер: прочная основа надежной кровли

При всем богатстве выбора кровельных материалов старый проверенный асбестоцементный шифер по-прежнему остается востребованным. Далеко не всегда использование дорогостоящих строительных материалов является оправданным, и вот здесь сравнительно низкая стоимость асбестоцементных листов приходится, как нельзя кстати. Между тем, шифер имеет и другие весьма привлекательные качества, помимо цены.

Это простота монтажа, причем обрешетка под шифер не требует дополнительного усиления, долговечность, негорючесть, надежность. Некоторые производители выпускают даже цветной шифер, да и обычный легко можно покрасить в понравившийся цвет фасадной краской.

Одним словом, старые добрые асбестоцементные листы заслужили право на существование в ряду своих более современных и дорогих собратьев из числа кровельных материалов.

-идея: необычный способ укладки шифера ↑

Существует два вида этого материала: плоский и волновой. Для кровельных работ используются оба из них, но волновой, конечно, гораздо популярнее.

Шифер отечественного производства выпускается в соответствии с ГОСТ 30340-95 и отличается линейными размерами и количеством волн:

• 6-волновый имеет толщину 6,5 или 7 мм и ширину 1125 мм;
• 7- и 8-волновой с толщиной 5,8 мм и шириной 1300 мм. Все виды шифера выпускаются с длиной листа 1750 мм.

Различные виды шиферных листов могут отличаться высотой и шагом волны. Шаг – это расстояние между одинаковыми точками рядом расположенных волн. Параметры материалов можно определить по маркировке. Например, 40/150-8 обозначает восьмиволновой лист с высотой волны 40 мм и шагом 150 мм. Эти цифры обязательно нужно учитывать при покупке – у шестиволновых листов расход будет больше из-за более широкого нахлеста. Впрочем, на строительство обрешетки под шифер эти параметры не влияют.

Современный шифер выглядит вовсе не плохо!

Выбор материалов для возведения обрешетки ↑

Асбестоцементные листы обладают довольно внушительным весом, между тем для их укладки не требуется слишком мощной обрешетки. Это происходит потому, что шифер сам по себе достаточно прочный и жесткий материал. Каркас шиферной кровли состоит из стропил и самой обрешетки и возводится из пиломатериалов.

Для стропил берется брус сечением 40х150 мм, а для обрешетки – брусок квадратного сечения от 35 до 45 мм. Слишком тонкий брус не используют из-за опасности повреждения обрешетки, а чересчур толстый может разрушить асбестоцементный лист в случае коробления. Также могут использоваться обрезные доски толщиной 25 мм и шириной 130-150 мм.

Доски и бруски должны быть не ниже второго сорта и желательно обрезные, без сучков и шириной не более 140 мм

Разновидности обрешетки под шифер ↑

Их две: сплошная и разреженная. В первом случае выполняется настил из досок, фанеры или листов ОСП. Данный метод используется обычно, когда планируется укладывать плоский шифер. Для волнового вполне достаточно разреженной обрешетки, причем шаг ее не стоит уменьшать искусственно: материал прочен и выдерживает серьезные нагрузки.

Разреженность обрешетки может быть различной; это зависит от применяемых материалов

Особенности устройства стропильной системы ↑

Перед началом возведения стропильной системы пиломатериалы необходимо выдержать в штабеле, чтобы они приняли одинаковую влажность. Стропильные брусья раскладываются на земле, чтобы определить, в какую сторону направлен их изгиб. Он образуется естественным образом в результате сушки.

Его выпуклая часть называется горб, а вогнутая – лоток. Стропильные балки рекомендуется устанавливать лотком вверх, чтобы влага, если она все-таки попадет на стропила, скатилась вниз и не попала в чердачное помещение. То же касается и брусьев или досок обрешетки.

Все пиломатериалы необходимо проверить на наличие сучков и выбраковать: сучковатые брусья могут сломаться под тяжестью кровли.

В строительной литературе указывается, что необходимый шаг стропил для обрешетки под шифер – 1-2 м. Поскольку диапазон достаточно широк, это расстояние подбирается, исходя из длины конька будущей кровли. Из двух брусьев образуется стропильная пара: она соединяется под углом, исходя из конструкции кровли, и укрепляется ригелем.

Для удобства крепления стропильных пар из обрезной доски вырезается шаблон, по которому каждую стропильную «ногу» обрезают под необходимым углом для установки на верхний венец сруба или мауэрлат каменного дома.

Монтаж происходит при помощи гвоздей длиной 150-200 мм, можно усилить сопряжения специальными скобами или металлическими кронштейнами.

Важно: при возведении стропильной системы и обрешетки гвозди должны подбираться таким образом, чтобы они проходили сквозь брус наружу. Торчащие концы гвоздей ни в коем случае нельзя загибать – конструкции нужно обеспечить необходимую подвижность, которая позволит нивелировать усушку древесины и избежать растрескивания шиферных листов.

Для установки стропильных пар нужно несколько пар рук!

После установки и монтажа стропил выполняется обрешетка. Поскольку асбестоцементные листы обладают внушительной прочностью, достаточно опоры их на три бруска. Соответственно, шаг обрешетки под шифер рассчитывается, исходя из длины листа: обычно это 175 см. В этом случае делается шаг 70-80 см, это позволяет сделать небольшой перехлест листа через верхний и нижний брус обрешетки. Если используется доска, шаг делается примерно равным ее ширине.

Важно: нечетные бруски обрешетки под шифер должны располагаться на 3 см ниже четных. Это необходимо для того, чтобы нивелировать внутреннее напряжение листов и не дать им лопнуть.

Набивание обрешетки начинается снизу. По нижнему краю стропил укладывается доска и прибивается к каждому двумя или тремя (в зависимости от ширины доски) гвоздями. Необходимо сделать свес обрешетки за плоскость крайних стропил, его длина обычно варьируется в зависимости от ширины материала, которым свесы будут обшиваться с обратной стороны, например вагонки. Если ее ширина – 10 см, соответственно, длина свеса берется 30 см, для трех досок. Многие строители рекомендуют выносить край обрешетки за стропила даже на 50 см, но, как показывает практика, это не спасает от косого дождя: через несколько лет фронтоны все равно придется заново окрашивать.

Шаг брусков обрешетки должен составлять не более 750 мм

Прежде чем начинать укладку шифера, необходимо закончить подготовительные работы. Нужно обшить вагонкой свесы, фронтоны и прикрепить лобовые доски – после укладки кровельного покрытия это будет сделать значительно труднее. То же касается водосливных желобов, точнее, их кронштейнов.

Для обшивки фронтонов устанавливаются вертикальные бруски длиной около 1 м на стропильное основание. Верхний конец запиливается под углом наклона стропил и прибивается к ним. Таким образом образуется обрешетка из крайней стропильной пары, двух вертикальных стоек и стропильного основания. Она обшивается вагонкой.

Перед укладкой шифера обшиваются торцы скатов и фронтоны

Затем обшиваются свесы. Концы свесов обрешетки отпиливаются по шнурке, после чего к их торцам прибиваются т.н. лобовые доски, которые могут быть из той же вагонки. Их можно украсить, выпилив лобзиком несложный узор по трафарету. Верхний край лобовой доски остается ровным и должен быть заподлицо с обрешеткой, чтобы позволить выпустить листы шифера за ее край на 5-7 см.

Устройство сплошной обрешетки под плоский шифер ↑

В целом она выполняется аналогично разреженной с той разницей, что вместо брусков используется обрезная доска. Она укладывается сплошным ковром. Могут также применятся листы фанеры и ОСП. Обычно такую обрешетку используют для укладки плоского шифера, а также листов, имеющих толщину меньше стандартной. В принципе, для монтажа волновой шиферной кровли вполне достаточно обычной разреженной обрешетки.

Для укладки плоского шифера обычно используется сплошная обрешетка

Очевидно, что в условиях многообразия кровельных покрытий на нынешнем строительном рынке, выбор домовладельца падает именно на шифер далеко не случайно: привлекает низкая стоимость кровли из этого материала. Для простого дачного дома, сарая или бани, да и для любого строения, хозяин которого не гонится за эксклюзивом, это – идеальный вариант.

Учитывая долговечность шифера, такая кровля прослужит не один десяток лет при качественной укладке. При качественной – это хочется выделить особо, и монтаж обрешетки здесь играет далеко не последнюю роль.

Поэтому, чтобы получить от шиферной кровли именно то, что вы ожидали – надежность, большой срок службы, экономичность – стоит доверить эту работу специалистам-кровельщикам.

Источник: http://goodkrovlya.com/montazh/obreshetka/obreshetka-pod-shifer.html

Создание обрешетки под шифер

Обрешетка под шифер или любой другой кровельный материал представляет собой конструкцию, к которой непосредственно выполняется крепление кровельного материала. Она обеспечивает зазор между шифером или другим кровельным материалом и изоляцией. Это необходимо для того, чтобы пар и конденсат, которые образуется в процессе ее эксплуатации, могли свободно уходить в атмосферу.

Схема обрешетки и контробрешетки кровли.

Основная функция, которую выполняет обрешетка под шифер, — это принятие нагрузки от кровельного материала, но, в свою очередь, она опирается на стропила, а уже они передают всю нагрузку на стены здания. Для создания обрешетки вам понадобятся такие инструменты, как:

• шуруповерт;
• инструмент для резки (ножовка или дисковая пила);
• строительный уровень;
• измерительный инструмент;
• молоток;
• шнур для отбивки.

Этапы выполнения работ

Зависимость шага обрешетки от угла ската кровли.

Если вы решили самостоятельно сделать шиферную кровлю и осуществляете это в первый раз, сначала необходимо ознакомиться с последовательностью выполнения работ и только после этого можно начинать проводить монтаж.

Порядок проведения работ по установке обрешетки будет следующим:

• приобретаются все необходимые материалы;
• выполняется монтаж стропильной системы;
• проводится монтаж обрешетки;
• выполняются подготовительные работы перед укладкой шифера;
• производится монтаж шиферной кровли.

Шифер для кровли может использоваться как волновой, так и плоский. Рассмотрим технологию монтажа обрешетки под первый и второй вариант. Чаще используют волновой шифер, длина листа составляет 1750 мм, если вы приобрели 6-волновой материал, то его линейные размеры будут такими: ширина 1125 мм, если он 8-волновой, то ширина листа будет 1300 мм, толщина листов 6-7 мм. Различие между листами может быть в высоте волны, а также разный бывает шаг волны, то есть расстояние между гребнями или впадинами соседних волн.

Для создания стропил и обрешетки используют деревянные брусья различного сечения. Для стропил необходимо брать брус сечением 40х150 мм. Для обрешетки можно использовать квадратный брус сечением 40 мм или брать для этих целей необрезные доски, толщина которых 25-35 мм и ширина 140-150 мм. Вся древесина перед ее использованием должны быть обработана антисептиками и антипиренами. Если вы приобрели уже обработанные доски, то надо проверить качество пропитки. В том случае если она выполнена качественно, при направлении открытого пламени на доску она будет гореть только в его зоне, при удалении пламени дерево должно затухнуть.

Схема монтажа обрешетки кровли.

При выборе материалов необходимо обращать внимание на то, чтобы они были ровными, так как наличие сучков может привести к тому, что такой материал не выдержит нагрузки. Перед началом работы весь материал необходимо штабелировать, это надо для того, чтобы у него была одинаковая влажность.

 Если сушка проводится в естественных условиях, то стропильные брусья немного изгибаются. Чтобы понять, в какую сторону изгиб, их надо разложить на ровной поверхности. Специалисты рекомендуют балки, которые используются в качестве стропил, ставить вогнутой частью вверх. При попадании влаги на стропила она будет скатываться вниз и не попадет на чердак.

По такому же принципу монтируют доски или брусья обрешетки.

Если в качестве кровельного материала используется шифер, то расстояние между стропилами может быть 1-2 м и будет зависеть от длины конька. Для создания стропильной пары, 2 стропила соединяют под необходимым углом, после чего укрепляют при помощи ригеля.

Для выполнения монтажных работ используют гвозди длиной 150-200 мм, это обеспечит надежность и прочность конструкции.

Для усиления могут быть использованы скобы или кронштейны. При создании указанной конструкции длина гвоздей должна быть такой, чтобы они могли проходить сквозь брус. Загибать концы гвоздей нельзя, это необходимо для обеспечения небольшой подвижности системы при усушке древесины, чтобы не появлялись трещины или расколы на шифере. Для шифера шаг обрешетки должен составлять 70-80 мм, чтобы обеспечить опору листа минимум на 3 бруса. Если вы решили использовать доски, то шаг между ними должен быть равен приблизительно их ширине.

Советы специалистов

Необходимо еще учитывать такой нюанс: нечетные брусья должны быть ниже четных на 300 мм. Это нужно для того, чтобы при накладывании листов внахлест не происходило их искривление. Работы по монтажу обрешетки начинаются снизу. При создании свеса необходимо учитывать, что его длина будет зависеть от размера материала, который используется для обшивки, чаще всего это вагонка. Свес необходимо выводить за края стропил.

После выполнения указанных работ монтировать шифер еще рано. Сначала надо обшить фронтоны, свесы, установить лобовые доски, так как после укладки листов выполнять эти работы будет сложнее. Рекомендуется установить кронштейны, к которым потом будут крепиться отливы. Шифер начинают укладывать с нижнего ряда, первый лист монтируют от фронтона. Между собой листы укладываются с нахлестом, который в горизонтальном направлении составляет одну волну. На последнем этапе выполнения работ проводится установка конька.

Если вы решили в качестве кровельного материала использовать плоский шифер, то обрешетку делают из досок или фанеры, которые укладывают всплошную. Если используются бруски, то они укладываются с шагом 50 мм и их сечение должно быть 75х75мм. Для выполнения указанной работы вам обязательно понадобится помощник. Надо брать качественное и сухое дерево, все работы выполнять аккуратно и не спеша, тогда вы сможете сделать надежное и прочное покрытие крыши любого здания.

Источник: https://1pokryshe.ru/krovlya/obreshetka-pod-shifer.html
