Инструкция по монтажу фальцевой кровли своими руками и подготовка необходимого кровельного инструмента

Перед тем, как изучить информацию относительного того, как грамотно провести укладку и обустройство фальцевой кровли, стоит ознакомиться с основными терминами подобной конструкции.

Фальцевая кровля – это особое современное покрытие, где соединение по соседству расположенных конструкционных деталей производится посредством специальных фальцев.

Картина – это один из элементов современного кровельного покрытия, предварительно у которого все края и кромки подготовлены к обустройству фальцевого соединения.

Среди основных достоинств кровли можно отметить возможность долговременного использования покрытия, основанного на наличии современного антикоррозийного покрытия.

Элементы фальцевого покрытия имеют небольшой вес, а также гладкую поверхность. Благодаря этому на поверхности не задерживаются снег и вода.

В этой статье мы подробно разберем, как делать фальцевую крышу из железных листов и как правильно подготовить обрешетку для кровли по специальной технологии.

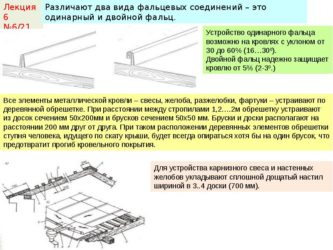

Выбор фальца для кровли и основного типа крепления

Устройство фальцевой кровли начинается с выбора крепления — фальца. Фальцы могут быть стоячими и лежачими, а различаются они тем, что при помощи горизонтальных можно эффективно соединить все элементы, находящиеся в таком же положении. Стоячими элементами можно соединить кровлю по всей длине ската.

Фальцы характеризуются разными видами производимого соединения, которое может быть одинарным и особым двойным. В первом случае это один классический загиб, двойной отличается возможностью обеспечения максимальную герметичность. Подобные фальцы используются на тех участках кровли, где присутствует опасность скапливания влаги, от протекания, что характерно для желоба.

Виды замков

Инструмент для фальцевой кровли

Для грамотного монтажа может потребоваться много инструментов, разных насадок для них и иных элементов. Перед установкой стоит подготовить следующий кровельный инструмент для фальцевой кровли:

1. Все возможные измерительные устройства – отвес, уровень, нивелиры.
2. Инструмент для выявления разности между высотой всех поверхностных точек по отношению к тому или иному выставленному уровню. Оборудование требуется для измерения возможного повышения уровня.
3. Ручные и более современные электрические ножницы, которые нужны для раскроя и аккуратного высечения кровельных элементов.
4. Ниблер для осуществления оперативного процесса заточки.
5. Ножовка и строительный лобзик для эффективного устройства обрешетки.
6. Стандартная болгарка.
7. Бытовая дрель и перфоратор.
8. Крепежный пистолет для проведения выпрессовки. Каучуковые и выполненные из дерева киянки.

Инструмент для монтажа фальцевой кровли

Кровельный пирог

Пирог кровли из фальца характеризуется особой многокомпонентной системой, которая кроме самого кровельного покрытия состоит из разных иных элементов. Сюда можно отнести обрешетку, утеплитель, а также качественную гидроизоляцию. Отсюда и название кровельного пирога – он состоит из большого количества слоев. Если пирог обустроен правильно, можно избежать большого количества разных проблем. Это идеальная возможность предотвратить появление сосулек, процесс накапливания конденсата и потери тепла.

Серьезное значение в процессе проектирования и обустройства кровли имеет грамотная вентиляционная система. Она выводит из все кровельного пирога лишнюю влагу. Для вывода воды через мембраны в обустроенную вентиляцию, в процессе монтажа стоит оставить в кровле несколько отверстий. Деревянная обрешетка справится с данным процессом идеально.

Кровельный пирог

Что такое кляммер и зачем он нужен

В процессе обустройства кровельного фальцевого покрытия используются такие крепежные устройства, как кляммеры. По сути, это специальное приспособление, которое предназначено для крепления кровельных листов. Можно не использовать гвозди, которые могут нарушить целостность и полную герметичность покрытия.

Использование кляммера серьезно упрощает процесс монтажа кровельного покрытия, обеспечивает общую долговечность системы. Отделка кровли подобными элементами делает ее эстетичной и максимально герметичной.

Кляммер

Обрешетка под фальцевую кровлю

Крепление фальцевой кровли осуществляется строго к предварительно установленной обрешетке. Это поможет предотвратить провис листов стали, но только если будет полностью соблюден требуемый размерный ряд шага.

В качестве обрешетки используются такие материалы, как:

1. Оцинкованный металлический профиль.
2. Экологичный деревянный брус 50 на 50.
3. Доска 100 на 32.

Данные элементы крепятся строго снизу и по направлению вверх, то есть от карнизной части к кровельному коньку. Если ставится металлическая обрешетка или разряженная обрешетка из дерева, до ее установки по стропилам стоит применять качественную противоконденсатную пленку. При использовании специальной сплошной обрешетки или иного полностью сплошной основы по всему настилу потребуется уложить особую пленку категории пародиффузионной.

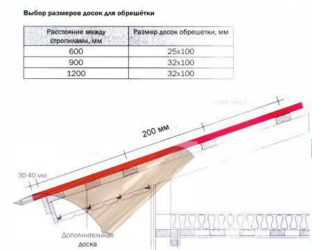

Шаг обрешетки — 20 сантиметров, допускается использовать шаг в диапазоне 20-40 сантиметров.

Материал обеспечивает следующие преимущества:

• Устройство постоянно действующего вентиляционного канала, который будет отводить конденсированную влагу, появляющуюся на обратной стороне кровли, выполненной из металла;
• Эффективное предотвращение разрушительной коррозии металлических элементов, а также гниение элементов из дерева;
• Значительное снижение шума от осадков.

Там, где осуществляется установка узлов кровли — ендов, кровельных карнизов, а также соединений и примыканий к разным выступающим элементов сооружения, монтируется второй обрешеточный профильный элемент. Это дает повышенную прочность и жесткость установленным панелям.

Доборные элементы

Конструкция обрешетки делается ровной, недопустимо наличие углублений, а также разных выступов. Кровельные ребра и стандартные коньки монтируются прямолинейные, а самая нижняя доска тоже прямой.

Если обрешетка выполняется из дерева, предпочтение стоит отдать таким породам дерева, как осина, ель, пихта, сосна. Влажность досок не должна быть больше 12%. Для придания древесине прочности, для ее долговечности, материал стоит пропитать специальными антисептиками.

Обрешетка

Значительно увеличить время эксплуатации деревянной обрешетки можно посредством покрытия ее олифой. На уже готовую обрешетку укладывается структурная пародиффузионная пленка. От грамотного обустройства обрешетки зависит ее долговечность, а также качество всей кровли, в целом. Даже относительно небольшой прогиб листов в состоянии ослабить плотность смонтированных фальцев.

Если монтируется утепленная кровля, в обязательном порядке должна быть обеспечена качественная вентиляция. В этой ситуации сначала ставится контробрешетка, под нее монтируется специальная гидро-ветрозащитная мембрана и только потом сама обрешетка

Уклон фальцевой кровли – оптимальный и минимальный

В процессе обустройства фальцевой кровли важно соблюдать уклон кровли. Он может быть оптимальным и минимальным. Выбор осуществляется на основании архитектурно-планировочных особенностей здания.

Оптимальный уклон в среднем равен 10-15 градусам наклона.

В более высокую часть строители выносят обычные жилые помещения, в низкую хозяйственные помещения и санузлы. Оптимальный уклон кровли может быть и более крутым, тогда угол наклона может равняться 20-30 градусам.

Что касается минимального уклона фальцевой кровли, то они рекомендованы для определенных категорий кровельных покрытий. Особенности конструкции подобной кровли позволяют без проблем накрывать какие угодно по размеру крыши, главное, чтобы они были плоскими.

Угол наклона крыши

В данном случае угол наклона не выходит за пределы 15-градусного показателя. От угла уклона прямо зависит вид используемого материала. Металлочерепица подойдет для кровли в 20%. Профнастил идеально подойдет для крыши с наклоном 5%. Во всех случаях при установки покрытия должны быть учтены небольшие нахлесты. В стыки обязательно закладывается специальная уплотнительная лента.

Гидроизоляция фальцевой кровли

При монтаже кровли важно особое внимание уделять соединительным швам. Это один из самых важных показателей, который оказывает прямое влияние на обеспечение герметизации кровли и фальца.

Если использовать специальное покрытие, оснащенное самозащелкивающимся фальцем, а также двойной стоячий фальц, можно обеспечить высокий уровень герметичности.

Не менее важно использовать качественный крепежный элемент, то есть гвозди, саморезы и кляммер для фальцевой кровли, выполненные из качественной оцинкованной стали.

Они играют важную роль в обеспечении герметизации, чем дольше они будут сохранять свое качество, предотвращая протечки.

Правильное устройство гидро- и теплозащиты под кровлей полностью снижает риск стремительного износа кровельного покрытия. Высокие показатели герметичности сохранится на протяжении десятилетий.

Монтаж фальцевой кровли — инструкция

Сооружение конструкции с профессиональной точки зрения обязательно должно производиться при тщательном соблюдении определенных условий, а также установленной профессионалами последовательности действий.

Фальцевая кровля своими руками:

1. Изготовление специальных картин, что будут применяться для покрытия стандартных скатов и иных деталей, например, свесов и кровельных желобов. Для этой цели по предварительно подготовленному чертежу и схеме производятся заготовки или картины.
2. Кромки данных деталей обязательно загибаются, то есть подготавливаются для применения с фальцевыми соединениями.
3. Поднятие ранее подготовленных картин на конструкцию, их соединение специальными стоячими по форме фальцами. Предварительно установленные картины надежно крепят к деревянной обрешетке кляммерами. Одна сторона заводится в фальц, иная присоединяется к брусу монтированной обрешетки.
4. На заключительном этапе на все присутствующие отверстия монтируются фартуки, выполняемые из высококачественной стали.
5. Если у вас остались вопросы по монтажу покрытия, рекомендуем посмотреть видео ниже.

Зажим фальца

Завязка фальца

Монтаж снегозадержателей

Работа по установке кровли предусматривает монтаж специальных ограждений. Это своего рода снегозадержатели, которые в состоянии решить огромное количество разных задач.

Посредством ограждений можно снизить сход снега с крыши. Это полностью предотвратит вероятность ущерба здоровью и имуществу. Можно защитить рядом со зданием растущие насаждения.

Ограждения серьезно улучшают условия труда в процессе выполнения работ, связанных с обслуживанием крыш. Снегозадержатели эффективно предупреждают вероятное повреждение водостока.

Подобные ограждения на крыше важно выполнять в полном соответствии с требованиями, официально зафиксированными в СНиП 21-01-9. В документах указано, что ограждения обязательно должны присутствовать на кровлях с углом наклона 12 градусов и с общей высотой карниза от 10 метров.

Снегозадержатели для фальцевой кровли должны быть не просто надежными и прочными, но также привлекательными по своим внешним характеристикам. Желательно проследить за тем, чтобы конструкция полностью соответствовала общему стилю дома. Для этого используются специальные профильные трубы или похожие материалы. Все детали ограждения стоит окрашивать специальной полимерной краской на специальной порошковой основе.

Монтаж снегозадержателей

Подробная установка фальцевой кровли на видео ниже:

Заключение

Если работы производить строго с выполнением перечисленных правил и условий, фальцевая кровля может быть справедливо отнесена к категории долговечных и одновременно с этим неприхотливых в процессе эксплуатации покрытий. Кровельное покрытие можно без проблем установить в частных строениях, а также в зданиях общественного назначения.

2017-02-07

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/falcevaja-krovlja/falts-montazh.html

Устройство и правила монтажа обрешетки под фальцевую кровлю

• Особенности устройства
• Этапы монтажа
• Конструкция обрешетки для различных элементов крыши

Выбирая кровельный материал, хочется совместить надежность, красоту и доступную стоимость будущей конструкции. Одним из лучших решений для обустройства крыши может стать выбор фальцевой кровли, собранной в единое целое из отдельных, так называемых, кровельных картин из листовой стали по технологии фальцевания.

Для устройства фальцевой кровли, как и любой другой, необходима основа, обрешетка – чаще всего это ряды досок или брусков, прибиваемых к стропилам.

Обрешетка крыши имеет два вида исполнения:
При этом понятие «сплошной обрешетки» немного относительно, поскольку предполагает наличие между ее элементами  зазора до 10 мм. Этого достаточно, чтобы обеспечить свободу температурным деформациям дерева.

Основание для кровли

• должно  выдерживать тяжесть среднего человека;
• быть достаточно прочным, иначе под угрозой нарушения соединений окажутся кровельные детали и их крепления;
• нежелательно использовать  доски шириной более 15 см, так как с течением времени они могут сильно покоробиться поперек волокон;
• крепежные детали по длине должны  равняться по крайней мере удвоенной толщине прибиваемой доски.

Особенности устройства ↑

В идеале фальцевую кровлю лучше  укладывать  на сплошную обрешетку, которую потом покрывают  гидро- и пароизоляцией или более современным материалом –  подкровельной антиконденсационной паронепроницаемой пленкой. Такая процедура необходима для защиты нижней стороны металлической крыши от коррозии.

Если же по каким-то причинам сплошную обрешетку невозможно использовать, то можно установить и разреженную – из пиломатериала. Самый распространенный шаг обрешетки под фальцевую кровлю составляет 20 см.

Важнейшим условием качества фальцевой крыши является правильно установленная обрешетка – любая неравномерность или неровность могут стать причиной  прогиба листов или  ослабления фальцев.

Провисание стальных листов предупреждает соблюдение при монтаже необходимого расчетного шага опалубка.

Материал под основу ↑


В качестве материала для  обрешетки этого типа крыш используют:

• оцинкованный профиль из металла,
• деревянные брусья квадратного сечения 50х50,
• доски из осины и хвойных – сосны, пихты и ели (32х100 или 50х120)

Пиломатериалы, используемые для создания основания не должны быть ниже  второго сорта, желательно  обрезные, до 140 мм шириной. Относительная влажность материала не должна быть больше 12%.

Чтобы деревянная обрешетка под фальцевую кровлю надолго сохранила свои качественные характеристики, древесина подвергается специальной обработке, которая предохраняет ее от загнивания. Ее обмазывают или красят специальными составами, пропитывают антисептиками.

Увеличить срок ее службы также можно,  если в сухом виде покрыть древесину  олифой.

Этапы монтажа ↑

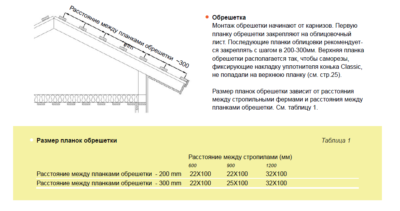

Устройство основы  начинают от карниза. Вдоль кромки карниза, накрывая подшивочную доску карниза с торцевой части, прибивают первую доску. Укладку продолжают по направлению конька, сохраняя расстояние между деталями  обрешетки не больше 40 см. Затем необходимо установить дополнительные доски, к которым будут крепиться снегодержатели, переходные мостики и другое.

Конструкция обрешетки для различных элементов крыши ↑

При небольших уклонах крыши в 3–20° желательно  использовать деревянную опалубку. По всему периметру карниза рекомендуется выполнять  ее в виде дощатого сплошного настила, наименьшая ширина которого  700 мм.

В разжелобках, пожалуй, самых уязвимых местах кровли, и ендовах выполняется  сплошной дощатый настил ( до 70 см на каждом скате).

Для придания дополнительной жесткости панелям, в местах устройства ендов, карнизов, примыканий к выступающим участкам здания устанавливают  еще один профиль опалубки.

В случае Г-образных панелей ширина сплошного основания для этих участков должна быть порядка 60 см от края.

Сплошную основу рекомендуется выполнять также при сложной конфигурации конструкции крыши. В районе, где фальцевые панели стыкуются в поперечном направлении, укладывают доску, наименьшая ширина которой  должна быть порядка  12 см. Именно на ней будет формироваться стык панелей с  помощью лежачего фальца.

Для фальцевых панелей, имеющих  самозащелкивающуюся систему используют  металлическую обрешетку.

Довольно часто для разреженной обрешетки используют подкровельную пленку. Ее натягивают поверх стропил, начиная от нижней части, и крепят к  стропилам посредством скоб строительного степлера.

Подкровельная пленка – двухсторонняя, и каждая из сторон имеет разные свойства. Поэтому очень важно пленку установить правильно.

Верхняя сторона, на которой, как правило, бывает нанесен логотип компании производителя должна смотреть вверх, в небо, а нижняя, без надписей – вовнутрь дома.

Каждый из следующих рядов пленки укладывают на предыдущий  с нахлестом в 15–20 см.
На пленку по обоим краям специально  нанесены соответствующие сплошные линии, которые значительно упрощают ее укладку.

Далее на верхнюю плоскость стропил на поверхность натянутой пленки прибиваются бруски контробрешетки. По ширине они должны быть равны  ширине стропильных  ног, по длине –ширине подкровельной пленки, по высоте –  примерно 3– 5 см (этого вполне достаточно, чтобы обеспечить воздушный зазор между гидробарьером и  материалом для кровли).

Поскольку передвигаться по натянутой пленке невозможно,  работы организуют поэтапно:

• укладывают послойно пленку,  контробрешетку и  обрешетку;
• передвигаясь по смонтированному участку, аналогично монтируют следующий ряд.

© 2019 stylekrov.ru

(2 votes, average: 3,50 5)

Источник: http://stylekrov.ru/obreshetka-pod-falcevuyu-krovlyu.html

Обрешетка под фальцевую кровлю — Кровля и крыша

Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

В состав обычной двускатной кровли входит:

• Стропила. Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
• Мауэрлат. Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
• Свесы. Так называют нижние участки стропилин.
• Конек. Располагается сверху конструкции, в районе смыкания стропилин.
• Обрешетка, контробрешетка. Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
• Гидроизолирующие и утепляющие материалы. С их помощью обустраиваются теплые чердаки.
• Кровельный настил. Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

Предназначение обрешетки в кровельной системе

Благодаря обрешетке достигается решение следующих задач:

1. Происходит надежное крепление материалов кровли.
2. Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
3. Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
4. Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
2. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
3. Ножовка, бензопила.
4. Монтажная пена.
5. Молоток, перфоратор.
6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
7. Строительный уровень, рулетка.

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

Встречаются два основных вида обрешетки:

1. Сплошная. При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
2. Разреженная. Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Монтируем кровельную обрешетку своими руками

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Обрешетка крыши своими руками собирается поверх ранее проложенной гидроизоляционной пленки, при укладке которой наблюдают перехлест в 15 см. Удобнее всего монтировать полотна от верха и вниз, беря за направления стропилины. Для крепления пленки подойдет строительный степлер. Поверх стропилин проводится набивка планок, для создания контробрешетки.

Важно не забыть о вентиляционных зазорах, разделяющих пленку и укладываемый кровельный материал. Проще говоря, при постилке пленки важно оставлять провисания. Этим же способом проводится разделение пленки и утеплителя. Для упрощения задачи, как правильно сделать обрешетку на крыше, применяется обрешеточный шаблон, который предназначен для четкого соблюдения параметров конструкции.

Если укладывается мягкая кровля, то монтаж элементов обрешетки проводится методом выравнивания и стыковки. Во избежание последующей деформации, сплошную конструкцию нужно крепить с особенной тщательностью, используя на каждом брусе не менее двух гвоздей.

Как крепить под рулонный материал

Для укладки рулонных полотен понадобиться кровельная обрешетка сплошного типа, изготовленная из брусьев и досок толщиной не меньше 25 мм. При этом настил должен иметь плотную, без щелей, укладку. Шаг обрешетки выбирается не менее, чем 15 см, иначе кровельный материал начнет деформироваться. Важно достичь идеальную гладкость обрешеточной поверхности, с обязательным утоплением шляпок гвоздей и саморезов вглубь древесины.

Источник: https://krovlyaikrysha.ru/obreshetka-pod-faltsevuyu-krovlyu.html

Обрешетка под фальцевую кровлю: ГОСТ

• 1 Что такое фальцевая кровля
• 2 Какая обрешетка нужна
• 3 Резюме

Большей популярностью пользуются современные материалы для отделки кровли. Обычный шифер уходит на заслуженный отдых или используется только при строительстве гаражей или различных кладовок. Наряду с этим, фальцевая кровля продолжает пользоваться популярностью. Что это за сооружение и почему оно так полюбилось заказчикам? Об этом, а также о виде обрешетки, которая необходима для такой кровли будет рассказано в статье.

Что такое фальцевая кровля

Фальцевая кровля изготавливается из металлических оцинкованных листов. Получила она свое название в силу того, как эти листы соединяются между собой. На краях листов изготавливаются специальные замковые соединения, которые после стыковки и обработки являются полностью герметичными, при этом нет необходимости в использовании герметиков или других веществ, которые ликвидируют щели. Выбор именно фальцевой кровли объясняется положительными характеристиками, которыми она может похвастаться. Среди них можно отметить:

• привлекательный вид;
• небольшой вес;
• герметичность;
• продолжительный срок службы;
• пожарная безопасность;
• возможность укладки на поверхности сложной формы.

Фальцевая кровля всегда привлекала своим внешним видом. Она смотрится довольно органично среди современной металлочерепицы и профнастила. При этом она обладает уникальной особенностью – полной герметичность. Этого не удается достичь практически ни для какого современного металлического настила для кровли. Связано это с тем, что металлические листы крепятся к обрешетке без использования саморезов. Отсутствие отверстий исключает возможность появления течи в кровле. Это продлевает срок службы не только самого настила, но и всей кровельной системы, т. к. минимизирована вероятность появления грибка и плесени.

Масса кровельных элементов также является небольшой. Это связано с тем, что толщина листов достигает 0,6 мм. Чем меньше давление на стропильную систему фальцевой кровли, тем меньше давление на несущие стены, что положительно сказывается на сроке службы строительного материала. Металл, который используется для фальцевой кровли является идеально ровным, поэтому на нем сложнее задерживаться снежному покрову. Он легко смещается сам или его сносит ветром. Под воздействием высоких температур сама кровля не возгорится, т. к. выполнена из пожароустойчивого материала. При правильном монтаже и обслуживании такая кровля способна прослужить более 50 лет.

Есть у конструкции кровли и свои минусы, которые могут оказаться для кого-то решающими. Основные из них такие:

• необходимость особых навыков;
• непростая система монтажа;
• необходимость в громоотводе;
• отсутствие звукоизоляции.

Процесс монтажа крыши не терпит новичков, для фальцевой крыши необходимы особые навыки, чтобы она получилась требуемого качества и герметичности. Вся соль заключается в правильной обработке замковых соединений. Металл способен накапливать статическое электричество и привлекать к себе молнии, чтобы это не стало проблемой, из-за которой придется поменять всю технику в доме, важно соорудить громоотвод. Без шумоизоляции металл превращается в барабан. Поэтому даже при моросящем дожде в доме будет стоять шум. Чтобы избежать этого, потребуется укладка пирога, в котором будет присутствовать утеплитель.

Обратите внимание! Стоимость такой крыши довольно высока. Это связано с платой за работы по монтажу, а также за сам материал. Чтобы придать ему особый вид, сверху на листы может быть нанесет красящий состав, без него крыша смотрится недостаточно презентабельно.

Обрешетка под фальцевую кровлю имеет свои особенности и поэтому для нее разработаны ГОСТ. Крепление кровельных элементов должно производиться правильным образом, если этого не сделать, то они могут провиснуть, что нарушит целостность всей плоскости. Именно поэтому для фальцевой кровли необходимо соблюдать ГОСТ. Обрешетка может быть изготовлена из таких материалов:

• металлический профиль;
• деревянный брус;
• доска.

Профиль обязательно должен быть покрыт антикоррозионным слоем, чтобы коррозия не ослабила основу. Деревянный брус понадобится с сечением в 5 см, а доска 10×3,2 см. Стропильная система монтируется по примеру других видов крыш. Обрешетка прибивается начиная с нижней части, от карниза до конька.

Доска может крепиться с шагом или сплошным слоем. Если используется первый вариант, тогда понадобится дополнительный слой гидроизоляции, который защитит древесину. Для сплошной обрешетки кровли укладывается пароизоляция, которая способна пропускать воздух. Рекомендуемый шаг для разреженной обрешетки составляет 20 см.

В некоторых случаях он может достигать 40 см.

Шаг обрешетки кровли необходим, чтобы обеспечить постоянный вентиляционный канал, который будет способствовать проветриванию подкровельного пространства. Гидроизоляция своевременно отводит влагу, что исключает коррозионное воздействие на металл. Обрешетка под кровельный настил частично снижает шум от падающего дождя, обеспечивая звукоизоляцию. Если кровля имеет сложную форму, в конструкции которой присутствуют ендовы или изломы, то на их месте применяются дополнительные профильные укрепляющие элементы, который усиливают место излома, чтобы кровельные элементы не были повреждены под весом осадков или ветровыми нагрузками.

По ГОСТу обрешетка под фальцевую кровлю укладывается с соблюдением одной плоскости. Она не должна иметь выступов или впадин. В противном случае может произойти повреждение настила и скопление осадков в углублении. Бывают ситуации, когда неровной является стропильная система, чтобы исправить этот недочет применяется двойная обрешетка.

Верхний слой в этом случае монтируется перпендикулярно предыдущему. Перед покупкой необходимо хорошо осмотреть доски и проверить их влажность. По нормам для кровли допускается использование древесины, которая имеет влажность не больше 12%. Чтобы уберечь ее от различных насекомых и вредителей, древесина обрабатывается антисептическими составами.

Процесс монтажа крыши показан в видео ниже.

Обратите внимание! Если кровля будет утепленной, тогда необходимо обеспечить хорошую вентиляцию подкровельного пространства, а также гидроизолирующий слой. При этом последний укладывается на контробрешетку, а сверху монтируется обрешетка под настил фальцевой кровли.

Резюме

Как видно, фальцевая кровля требует особого подхода при монтаже, но ее качество превосходит все ожидания. Благодаря уникальному замку, а также использованию кляймеров, кровельный настил надежно крепится к основе.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/material/falcevaja-krovlya/falcevaya-krovlya-gost.html

Монтаж фальцевой кровли — технология

Сегодня на рынке существует просто огромный выбор кровельных материалов: от традиционной керамической черепицы до современного ондулина. Однако, несмотря на такое многообразие, многие собственники жилья останавливают свой выбор на металлических кровлях, монтируемых фальцевым способом.

Главные особенности фальцевых кровель

Для начала разберемся в строительной технологии, связанной с данным типом кровель. Итак, фальцевой называют кровлю, собранную из металлических листов, соединенных между собой посредством особых швов — фальцев. Эти швы могут быть как горизонтальными (лежачие фальцы), так вертикальными (стоячие фальцы, которые должны идти исключительно вдоль ската). Кроме того, применяются одинарные и двойные фальцы.

Листы металла с кромками, подготовленными для формирования фальцевых соединений, называются картинами. Монтаж фальцевой кровли производится из листов толщиной от 450 до 800 миллиметров и шириной от 600 до 800 миллиметров (длина может быть произвольной).

Фальцевые соединения создаются при помощи специальных ручных инструментов или электромеханических устройств. Также современной промышленностью выпускается самозащелкивающаяся фальцевая кровля, процесс монтажа которой значительно упрощен и не требует применения инструментов.

Положительные и отрицательные стороны применения фальцевой кровли

Как и в случае с любой другой кровлей, установка фальцевой кровли имеет как преимущества, так и определенные недостатки.

Среди достоинств такой крыши можно выделить:

• длительный срок эксплуатации;
• устойчивость к коррозии;
• малый вес;
• гладкую поверхность, не позволяющую задерживаться дождевой воде и снегу.

Из недостатков фальцованной крыши следует отметить:

• слабую шумоизоляцию (в случае отсутствия слоя термоизоляции во время дождя будет слышен стук капель по металлу);
• непростой монтаж (без наличия достаточного опыта справиться с такой работой будет весьма проблематично);
• невысокую эстетическую привлекательность (в случае использования оцинкованной стали) или же высокую стоимость (в случае использования меди или цинк-титана);
• способность накапливать статическое электричество (в связи с этим устройство фальцевой кровли неизменно должно сопровождаться монтажом молниеотвода).

Виды металлов, используемых для сооружения фальцевой кровли

Для монтажа фальцевой кровли могут применяться такие виды металла:

• оцинкованная сталь толщиной от 45 до 70 миллиметров. Срок службы этого материала составляет 25-30 лет;
• оцинкованная сталь с полимерным покрытием, придающим дополнительную декоративную привлекательность и повышающим устойчивость к коррозии. Такой материал способен прослужить около 30 лет;
• медь в рулонах. Это один из наиболее долговечных металлических кровельных материалов, срок эксплуатации которого может превышать столетие;
• алюминий. Еще один отличный материал для кровли, не теряющий своих характеристик на протяжении 80 лет;
• цинк-титан. Специфический материал, требующий предельной осторожности в процессе монтажа и имеющий достаточно высокую стоимость. Однако есть у него и неоспоримые достоинства – привлекательный внешний вид и долговечность, сравнимая с долговечностью меди.

Специфика установки фальцевой кровли

Конечно, выбор материала играет важную роль, однако столь же важен и другой момент, когда устанавливается фальцевая кровля – технология монтажа, которая должна неукоснительно соблюдаться. В первую очередь следует учитывать, что данный способ покрытия может использоваться для тех крыш, уклон скатов которых составляет не менее 14 градусов. Применение фальцевой кровли на более пологих крышах (с уклоном от 7 градусов) возможно лишь в том случае, если листы металла соединяются двойным фальцем, уплотненным силиконовым герметиком.

Чтобы кровля фальцевого типа служила максимально долго, используемые в процессе ее монтажа соединительные элементы (кляммеры, гвозди, болты, проволока и т.д.) должны быть выполнены из того же материала, что и она сама. При несоблюдении этого требования (например, при использовании обычных гвоздей для закрепления листов оцинкованной стали) из-за подвергшихся коррозии соединительных деталей начнет постепенно приходить в негодность и сама кровля, что существенно сократит срок ее эксплуатации.

Технология фальцевой кровли подразумевает обязательное обеспечение эффективной системы вентиляции подкровельного пространства, а также устройство качественной тепло- и гидроизоляции. Это необходимо в первую очередь для предотвращения скапливания под металлическими листами конденсата, неизбежно приводящего к преждевременному выходу кровли из строя.

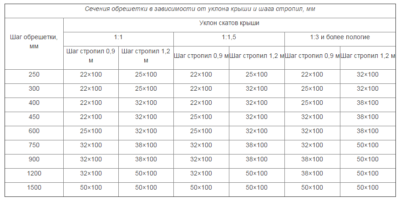

Укладка кровельного покрытия может производиться как на сплошное основание, так и на традиционную обрешетку. Во втором случае важно, чтобы шаг обрешетки под фальцевую кровлю был грамотно рассчитан и строго соблюдался в процессе монтажа. В противном случае кровельные листы могут попросту провиснуть. В местах, где кровля примыкает к стенам и трубам, а также там, где устанавливаются водосточные желоба и карнизные свесы, основание обязательно должно быть сплошным. Если же крыша имеет сложную форму, то целесообразно всю площадь основания настилать всплошную.

Технологии монтажа фальцевой кровли

Для устройства фальцевой крыши используют две основные технологии: традиционную и современную. Рассмотрим детально каждую из этих методик.

Традиционная технология предусматривает следующую этапность выполнения работ:

• изготовление картин для последующей сборки кровли, а также иных кровельных элементов (свесов, желобов и т.д.). Для этого выполняется чертеж, по которому из металла вырезаются заготовки, а затем края этих заготовок загибаются таким образом, чтобы можно было соединять их друг с другом фальцевым методом;
• поднятие на крышу подготовленных картин и соединение их при помощи особых швов — фальцев;
• крепление установленных картин к обрешетке с использованием специальных соединительных элементов – кляммеров. Один их конец заводится в фальц, а второй – крепится к обрешеточному брусу;
• установка на все отверстия (трубы, вентиляционные продухи и др.) защитных фартуков, выполненных из того же металла, что и сама кровля.

В случае использования металлических листов, длина которых превышает десять метров, технология монтажа фальцевой кровли предусматривает их крепление к обрешетке посредством плавающих кляммеров. Благодаря этому даже в случае температурных деформаций герметичность кровли будет сохраняться.

При современной технологии монтажа для фальцевой кровли используется материал в рулонах. Принципиальное отличие этого метода заключается в том, что картины нарезаются во всю длину ската, благодаря чему отсутствует необходимость выполнения горизонтальных соединений, а это, в свою очередь, положительно сказывается на герметичности крыши. Дополнительную защиту от протекания можно обеспечить за счет использования силиконового герметика.

Современная технология монтажа позволяет:

• изготавливать картины любой длины;
• использовать передвижной прокатный стан, обеспечивающий получение наиболее прочного и герметичного соединения;
• осуществлять крепление металла скрытыми кляммерами, а также минимизировать общее количество соединительным элементов, что снижает вероятность проявления коррозии и увеличивает срок службы кровельного покрытия.

Особенности монтажа кровли из цинк-титана и меди

Один из наиболее специфических материалов, из которых может быть выполнена фальцевая крыша – цинк-титан. Он отличается непревзойденной долговечностью и превосходным внешним видом, но при этом он чрезвычайно чувствителен к механическим повреждениям.

Поэтому важнейший момент, о котором необходимо помнить, когда устраивается цинк-титановая фальцевая крыша – монтаж должен производиться максимально аккуратно, не допуская ударов или царапания листов. В случае необходимости проставления меток следует использовать маркер. Также работа с данным материалом предусматривает наличие специальных инструментов для фальцевой кровли – гибочных клещей, прямых и фасонных ножниц и прочего.

Монтаж цинк-титановых листов может осуществляться только в теплое время года, так как при температуре ниже плюс пяти градусов по Цельсию хрупкость этого материала существенно возрастает.

Как и цинк-титановая, медная крыша обладает высокой эстетической привлекательностью и способна прослужить более столетия. Для монтажа медных листов должна использоваться исключительно сплошная обрешетка под фальцевую кровлю, которая предотвращает прогиб кровли.

Монтаж ограждений для фальцевой кровли

Важная деталь, о которой нельзя забывать, когда монтируется фальцевая кровля – устройство ограждения.

Оно необходимо для:

• уменьшения сходов льда и снега, которые могут нанести серьезный ущерб здоровью людей и их имуществу (например, припаркованным автомобилям), зеленым насаждениями и водосточной системе;
• улучшения условий труда рабочих, выполняющих обслуживание крыши.

Существует специальный нормативный документ, в котором прописаны все требования, в соответствии с которыми должны устанавливаться кровельное ограждение на крышах, — СНиП 21-09-9. В этом документе прописано, что оснащаться ограждением должны все крыши, угол наклона которых менее 12 градусов, если высота от карниза превышает 10 метров, а также те крыши, угол наклона которых более 12 градусов, а высота от карниза превышает 7 метров.

Ограждение должно быть не только прочным, но и эстетически привлекательным, чтобы от его установки не страдал общий вид здания. Изготавливать его рекомендуется из профильных труб или схожего материала, окрашенного порошковой полимерной краской.

Когда устанавливается фальцевая кровля инструкция по монтажу, а также санитарные нормы и правила должны неукоснительно соблюдаться. Только в таком случае крыша станет надежным защитником от атмосферных осадков и обеспечит тепло и уют в доме на долгие десятилетия.

Источник: http://www.bashteplomontag.ru/montazh-faltsevoy-krovli-tekhnologiya.html
