Обрешетка под металлочерепицу Каскад — установка конструкции своими руками

Обрешетка под металлочерепицу Каскад

• Устройство
• Шаги установки обрешетки
• Осуществляем качественную установку своими руками
• про монтаж обрешетки

Перед тем, как укладывать определенный облицовочный материал на крышу, необходимо соорудить каркас, основу. Этим укреплением, которое делает кровлю прочной, является обрешетка. Благодаря верно исполненному укреплению фиксируется конструкция в целом и производится качественный монтаж металлочерепицы. Для каждого типа металлочерепицы существуют свои особенности создания основы, в этой статье будет рассмотрена обрешетка под металлочерепицу Каскад. Она должна иметь необходимый запас прочности, чтобы выдержать довольно большой вес материала и обеспечить безопасное передвижение по поверхности во время монтажа.

Устройство

Обустройство крепкой основы для металлочерепицы Каскад, которая устанавливается на поверхности стропил, помогает устранить проблему звуковой, тепловой, а также гидроизоляции кровли. Как правило, подобные материалы, которые предназначены для изоляции, не имеют способности сохранять первоначальную форму без применения специальных технологий и инструментов. Конструкция с более жесткой основой наоборот крепко фиксирует первоначальное положение, что в свою очередь очень помогает при неблагоприятных погодных условиях.

По своей сути конструкция — это сетка, выполненная из деревянных брусков или досок соответствующего размера. Требования, которые предъявляются брускам и доскам, используемым при сооружении обрешетки:

• высокое качество;
• отсутствие каких-либо внешних и внутренних дефектов;
• доски должны пройти специальную обработку;
• оптимально допустимые параметры составляют 32×100 мм.

Доски (бруски) монтируются поверх стропильной системы. Предварительно между укреплением и стропилами необходимо монтировать гидроизоляционную пленку в горизонтальном положении, которая препятствует образованию избыточной влаги (конденсата) и возникновению промерзания кровли и образованию наледи.

Для более простого процесса установки и получения гладкого покрытия необходимо произвести точный расчет обрешетки. Угол наклона системы обрешетки желательно должен быть не менее пятнадцати градусов. Во время установки элементов обрешетки могут проявиться погрешности в геометрических параметрах, как самих строительных материалов для ее сооружения, так и брусьев стропильной системы. При возникновении такой ситуации, углубления устраняются путем заполнения деревянными рейками определенной толщины, а выступы, которые могут помешать, можно исправить с помощью рубанка.

Шаги установки обрешетки

Установка листов

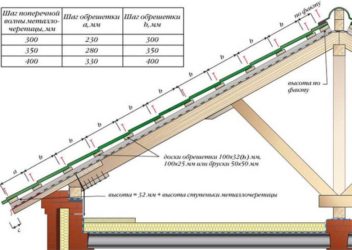

При монтаже обрешетки под металлочерепицу Каскад необходимо неукоснительно выдерживать интервал шага досок (брусков), которые составляют обрешетку.

Этапы обрешетки контролируются с помощью шаблона, по которому производится установка:

1. Между первыми двумя перекладинами обрешетки устанавливается шаг, размером 250 мм.
2. Между вторым и третьим брусом, шаг 300 мм. Установка последующих перекладин осуществляется с шагом 350 мм.

Указанное расстояние откладывается от нижнего края первой перекладины, до верхнего края второй и т.д.

Осуществляем качественную установку своими руками

Монтирование кровли можно разделить на 3 этапа:

1. Монтаж стропильной части.
2. После установки внешней рамы, устанавливаются опорные балки в вертикальном положении.
3. Установка гидроизоляционной пленки.
4. Возведение обрешетки.
5. Установка карнизной планки.

В качестве стропил рекомендуется применять деревянный брус сечением 50×150 мм. Шаг стропил должен быть от 800 до 1000 мм в зависимости от ширины используемого утеплителя. С внутренней стороны стропил, с помощью оцинкованных гвоздей или строительных скоб, набивается паробарьер, который блокирует проникновение паров во внутрь теплоизоляционного материала, который находится между стропилами.

Следующий этап это установка гидроизоляционной пленки поверх стропил. Пленка укладывается горизонтальными слоями внахлест не менее 150 мм. Крепление производится оцинкованными металлическими гвоздями с широкой шляпкой с обязательным провисанием пленки, но без контакта с теплоизоляционным материалом.

Между гидроизоляционной пленкой и непосредственно обрешеткой создается отверстие посредством установки контрреек. Это отверстие необходимо для естественной вентиляции пространства под кровлей. Размер сечения контррейки 25×50 мм.

Важно знать: Контррейка должна быть закреплена на поверхности гидроизоляционной пленки, непосредственно вдоль всей поверхности стропил, чтобы влажность и испарение беспрепятственно стекали по водосточной системе.

Сверху на контррейку, перпендикулярно ей, устанавливается обрешетка. Отдельные части обрешетки следует закреплять к специальным стойкам, с помощью гвоздиков со специальной оцинковкой, с шагом указанным выше.

Крепление металлочерепицы

Материалы для укрепления, которые попадают на карниз, должны иметь размер на 15 миллиметров толще, чем остальные. Поверх этих материалов выводится гидроизоляционная пленка. В местах стыков скатов кровли и выходов дымоходов установка должна быть цельной, то есть, доски крепятся вплотную друг к другу.

Также сплошной обрешетка, с тем же шагом делается в местах монтирования дополнительных частей (снегозадержателей, переходных мостов, лестничного сооружения, кровельной оградки, специальных выходов для антенн). На коньке набивают дополнительную доску для обрешетки на каждом скате. После монтажа обрешетки её края ровняются и срезаются. Размер выступа кровли должен измеряться от края лобовой доски. В случае, если точка начального измерения отсутствует, то можно мерить от стропильного среза.

Карнизная планка устанавливается с нахлестом 100 мм до установки листов покрытия. Элементы для крепления на планке нужно разместить с интервалом 300 мм.

Перед установкой листов оборудуются стыки скатов (ендовы) с внутренней стороны. Нижний деревянный брус следует фиксировать на сплошную установку обрешетки.

Во время стыковки нескольких отдельных планок, нужно делать нахлест 100 мм. Планка на ендовах, которая является декоративной, крепится сверху листов покрытия.

про монтаж обрешетки

Источник: http://KrovlyaSpec.ru/cherepica/metallocherepica/obreshetka-pod-metallocherepicu-kaskad/

Характеристики металлочерепицы Каскад, виды, размеры, правила монтажа

Металлочерепицу Каскад относят к современным кровельным материалам, обладающим стильной и оригинальной внешностью. Визуально такая отделка очень напоминает плиточный шоколад, канавки которого не только делают кровлю эстетичнее, но и повышают ее стойкость к внешним нагрузкам.

Как изготовляют металлочерепицу Каскад

Для производства данного материала потребуются прокатные станки. В процессе изготовление происходит формирование гладкой стальной продукции, покрытой полимером. Оцинкованную поверхность вначале обрабатывают слоем фосфата и грунтовки. Внутренняя сторона материала лакируется. Для отделки внешней стороны используется полимерное покрытие из пурала, полиэстера, матового полиэстера или пластизола.

Металлочерепица Каскад состоит из:

• Грунтовки.
• Цинка.
• Листа стали.
• Полимера.
• Фосфатного покрытия.

Для изготовления данного материала используются сталь толщиной от 45 мм: именно это позволяет сообщить покрытию необходимую прочность. В продаже можно также встретить плиты толщиной 40 мм. Приобретения такой продукции несет определенные риски, так как ее качество довольно низкое. Некоторые покупатели приобретают более тонкие образцы из-за их дешевизны, однако деформация данного покрытия происходит намного чаще.

С помощью цинкового слоя достигается защита кровли от ржавления. Слой фосфата и грунтовки позволяют создавать хорошее основание под последующие слои и выполнять защитную функцию. Что касается цвета черепицы, то его определяет полимерное покрытие, которое также служит защитой от коррозии и климатических воздействий.

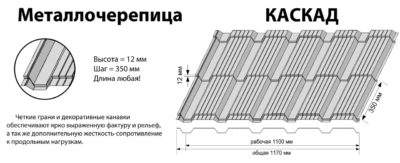

Размеры черепицы

Перед выбором кровельного материала нужно обращать внимание на размеры металлочерепицы, а также толщину защитного слоя. Стандартный лист металлочерепицы Каскад обладает следующими параметрами:

1. Полная ширина 1170 мм.
2. Полезная ширина 1110 мм.
3. Размер волны металлочерепицы 350 мм.
4. Высота профиля 15 мм.
5. Длина листов может отличаться. Самыми применяемыми типоразмерами являются 500, 1200 и 3650 мм. Ограничение по длине одного элемента составляет 6500 мм.
6. Кроме стандартной продукции, существует Каскад «Премиум». Его отличает прежде всего высота профиля в 20 мм.
7. Производство металлопрофиля Каскад контролирует ТУ 5285-001-99807558-2007 и ГОСТ 24045-94. Отклонение параметра толщины допустимо не более, чем на 0,05 мм.
8. У различных производителей размеры черепицы Каскад могут слегка разниться: ширина и длина листов обычно колеблется в пределах 20 мм. Встречается также продукция Каскад, обладающая очень высоким профилем – от 25 мм.

Достоинства материала

Среди сильных сторон данной металлочерепицы можно выделить следующее:

• Небольшой вес. Один квадратный метр покрытия весит всего 4 кг, что заметно упрощает его укладку. Оформленная таким образом кровля не будет создавать дополнительных нагрузок на стены, поэтому усиление обычно не проводится.
• Прочность. Для металлочерепицы Каскад характерна хорошая продолжительность службы, а также способность стойко переносить морозы и значительные нагревания.
• Стойкость к ржавлению. Наличие защитного полимерного слоя сохраняет листы от преждевременного разрушения под воздействием коррозии.
• Плотность прилегания доборных элементов. Этому способствует плотная штамповка профилей.
• Внешняя привлекательность. Визуально металлочерепица Каскад выглядит, как классическая черепица из глины.

Цветовая гамма

Для определения палитры цвета металлочерепицы Каскад применяют систему RAL: в цветовой гамме материала присутствуют все оттенки из данной системы. Чаще всего используются кровельные листы с темно-коричневой окраской, напоминающие черный шоколад.

Также весьма популярны красно-коричневые листы. Любители классики обычно предпочитают медно-зеленый оттенок, позволяющий декорировать крышу под старину. Для современной архитектуры более подходящим вариантом будет один из металлических оттенков.

Особенности монтажа стропил, обрешетки, металлочерепицы

Как гласит сопроводительная инструкция, монтаж металлочерепицы Каскад должен осуществляться на обрешетку с определенным шагом. Отправляясь за покупкой материала, предварительно проводят вычисление общей площади кровли: это даст возможность определиться с числом листов. Перед началом укладочных работ следует запастись молотком, рейкой, маркером, шуруповертом, степлером, скрепками, ножовкой по металлу и пилой по дереву.

Использование болгарки лучше исключить, так как такая порезка сопровождается образованием многочисленных сколов на полимерном слое. В последствии это создает дополнительные предпосылки для появления коррозии. Угол уклона при укладке металлочерепицы лучше брать не менее 14 градусов.

Порядок выполнения работы:

1. Первым делом следует уложить стропильные ноги. Соблюдаемый при этом шаг рекомендуется в пределах 60 см. Это позволит уложить плиты утеплителя между стропил так, чтобы не появлялись «мостики холода». На мансардах используют теплоизолятор толщиной не менее 200 мм.
2. Над стропилами необходимо закрепить пароизоляционную пленку. Разматывания материала удобнее будет проводить под углом 90 градусов к стропильным ногам, фиксируя его степлером. Вначале оформляют нижнюю часть кровли, с креплением каждого последующего слоя. Используемый при этом нахлест составляет примерно 100 мм.
3. Далее укладывают контробрешетку из брусков толщиной 25-40 мм. Таким образом достигается организация вентиляционных зазоров, разделяющих обрешетку и гидроизоляцию.
4. Для изготовления обрешетки под металлочерепицу Каскад подойдет обрезная доска толщиной 25-35 мм и шириной 100 мм. Шаг обрешетки будет отличатся на разных участках поверхности кровли. Первая доска фиксируется по свесу. Вторая – с отступом в 280 мм. В дальнейшем шаг увеличивают до 350 мм. Дымоход, ендова, мансардное окно оформляется сплошной обрешеткой. Все деревянные детали кровли проходят обязательную антисептическую обработку: лучше всего это выполнить до их установки на поверхность крыши.
5. Перед укладкой с металлочерепицы нужно снять защитную пленку. Для крепления листов выбирается направление справа налево, с обязательным нахлестом на предыдущий лист. Самое главное при этом – закрывать следующим элементов капиллярную канавку предыдущего. Металлочерепица Каскад имеет данные канавки по левой стороне. Осуществляя укладка слева направо проводится подсовывание левой кромки следующего элемента под правую кромку предыдущего.
6. Для крепления крайнего листа вдоль карниза оставляют небольшой выступ в 40-50 см. Для крепления листов применяют специальные саморезы, оснащенные сверлом на резьбе и резиновой прокладкой.
7. При закручивании саморезов важно соблюдать определенную последовательность. На нижних участках они фиксируются через волну, в основание каждого второго прогиба. Очень важно достигать попадания в подошву под обрешеткой, для чего приходится контролировать правильность шага металлочерепицы Каскад. Для фиксации бокового нахлеста используется поперечный рисунок. Все последующие кровельные элементы крепят через одну волну.

Использование дополнительных элементов

В ассортименте имеются также различные фартуки и планки, которыми оформляются кровли со сложной геометрией. Что касается дополнительных кровельных элементов, то с их помощью достигается большее удобство и безопасность эксплуатации. К примеру, любая кровля имеет на своей поверхности трубы, антенны и другие конструкции, которые требуют регулярного обслуживания. Для этих целей предусмотрены специальные лестницы и переходные мостики.

В случае обильных снегопадов возникает риск лавинообразного схождения снега с крыши, в результате чего может повреждаться не только ее поверхность, но и находящиеся возле дома деревья и другие объекты. Во избежание подобных явлений крыша оснащается трубными снегозадержателями. Кроме того, при необходимости, монтируются кровельные ограждения, антенные и вентиляционные выходы.

Источник: https://kryshadoma.com/metallocherepitsa/kharakteristiki-metallocherepitsy-kaskad-vidy-razmery-pravila-montazha.html

Плюсы и минусы металлочерепицы «Каскад» и подробная инструкция по монтажу

Едва ли не самым популярным кровельным материалом является металлочерепица. Металлочерепицей называются оцинкованные металлические листы с поперечным штампованием, придающим рисунок натуральной черепицы.

Толщина листа изменяется от 0,4 до 0,6 мм. Профиль покрыт защитными полимерами, предохраняющими от неблагоприятных внешних воздействий.

Затраты на кровлю содержат в себе стоимость самого металлического профиля у различных производителей и суммы, выделенной на зарплату рабочим.

Главными достоинствами профиля является большой срок эксплуатации, прочность и надежность. Для расчета количества металлочерепицы можно воспользоваться нашим онлайн калькулятором.

К их числу можно отнести и достаточно малый вес. Ко всему прочему этот материал устойчив к перепадам температур (в отличие от мягкой кровли), не утрачивая своих физических свойств. Практически не деформируется.

Металлочерепица Каскад: достоинства и недостатки

Начиная строить дом, хозяин всегда задумывается не только о том, на каком фундаменте он будет стоять, но и чем будет покрыта его крыша. Перебрав все материалы и ознакомившись с их характеристиками, владелец дома остановится на профильном листе «Каскад». Рассмотрим достоинства и недостатки этого покрытия, сходство и различия с другими кровлями.

Эта кровля набирает все большую популярность у тех, кто собирается строить свой дом или дачу. Неблагоприятные погодные условия, снег, зной – все это «Каскад» выдерживает великолепно. Помимо этого, и внешний вид играет не последнюю роль.

Преимущества:

• легкость. Всего четыре кг весит 1 м². При монтаже кровли — это существенный плюс для рабочих, которые работают на обрешетке. Значительно сокращается время монтажа, уменьшается давление кровли на стены.
• экономичность. Соотношение полной ширины к полезной дает возможность уложить кровлю с минимальным числом перекрытий. Из этого следует, что на всю крышу понадобится меньше листов, чем точно такая же металлочерепица, но с другими характеристиками.
• прочность. Этот параметр тоже привлекает покупателей. Это дает гарантию долговечности. Морозоустойчивость и пожароустойчивость дает дополнительные преимущества.
• «Каскад» устойчив к коррозии. Эта способность приобретается после покрытия листа специальными полимерами.
• плоская штамповка. Способствует тому, что доборные элементы очень плотно ложатся на готовую кровлю.
• внешний вид. После окончательной установки крыша приобретает вид глиняной черепицы.

Единственным недостатком является цена. Но если хочется иметь надежную и красивую крышу, то профильный металлический лист «Каскад» — это то, что надо. При этом кровля достаточно легка. Но есть все-таки одно отличие от других аналогичных покрытий — это форма волны. После того как кровля будет окончательно установлена, вы заметите, что профиль имеет вид шоколадной плитки.

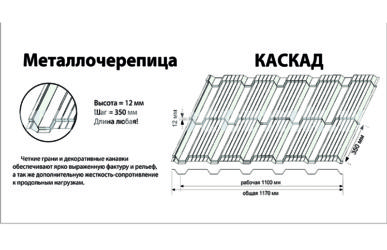

Технические характеристики покрытия и его размеры

Параметры профиля заложены изготовителями в цеху при металлопрокате. После того, как лист отштампуют, на выходе получается необычная форма волны, представляющая собой продолговатые плитки с очень четкими гранями. Такой способ штамповки придает листу не просто оригинальный дизайн, но еще и дополнительную жесткость, что повышает сопротивление любым нагрузкам.

Технические характеристики «Каскад» (про другие разновидности тут):

1. Ширина стандартная – 1170 мм.
2. Ширина полезная – 1110 мм.
3. Длина волны – 350 мм. Этот параметр практически задает шаг будущей обрешетки.
4. Высота профиля – 15 мм. Тот параметр дает четкость линиям рисунка.
5. Лист выпускается таким образом, чтобы была возможность выбрать нужный размер по длине. Минимальной длиной профильного листа является длина в 500 мм. Затем параметр возрастает – 1200 мм, 2250 мм, 3650 мм. Это самые ходовые размеры. Наибольшая длина профиля равна 6500 мм.
6. Лист «Каскад» Премиум имеет профиль высотой в 20 мм.

металлочерепица каскад: фото

По геометрии «Каскад» от разных изготовителей имеет отличия по ширине и длине, однако разница не может быть больше 20 см.

Монтаж металлочерепицы «Каскад»: инструкция по установке

Итак, монтаж кровли. Для этого потребуются следующие инструменты:

• молоток;
• лобзик, ножовки по металлу и дереву;
• мебельный степлер с запасом скрепок;
• рейка с маркером;
• шуруповерт с различными битами.

В целом, монтаж металлочерепицы каскад ни чем не отличается от монтажа других видов черепиц. Про устройство кровли читайте здесь.

1. На стропила набивается обрешетка, шаг которой составляет 60 см. Такой шаг обусловлен тем, что очень удобно класть пласты утеплителя, чтобы избежать образования мостков холода. На мансарду идет слой утеплителя в 200 мм.
2. Для изготовления обрешетки берется обрезная доска размером 35 мм и 10 см. Шаг обрешетки берется разный. Первую доску прибивают по свесу. Вторая – на расстоянии 280 см. Следующий шаг – длина волны профиля, 350 см.
3. Поверхность металлочерепицы «Каскад» укрыта защитной пленкой. Перед монтажом ее нужно снять на земле.
4. Монтаж кровельного листа начинать лучше слева и продвигаться вправо, укладывая листы внахлест. Вторым листом профиля обязательно закрывается капиллярная канавка. У «Каскада» такая канавка расположена слева.
5. Крайний элемент по карнизу крепят, образовывая выступ в 40-50 мм. Точно также формируется и свес кровли.
6. Чтобы закрепить профильный лист, нужны специальные шурупы-саморезы, у которых по резьбе есть сверло и резиновая прокладка. Закручиваются шурупы с большой осторожностью и аккуратностью, чтобы было не слабо и не перетянуто.
7. Шурупы вкручивают с фиксированным шагом: в нижнюю часть карниза они вкручиваются во всех вторых прогибах через волну. При этом обязательно нужно попасть в подошву, находящейся вплотную к обрешетке. Боковой нахлест крепится в каждом поперечном рисунке, а все остальные пластины – через ряд волны профиля.

Монтаж кровли Каскад

Гидро- и пароизоляция

Для того чтобы, в доме был комфортный микроклимат, при строительстве кровли необходимо проложить гидроизоляцию и пароизоляцию (составляющие кровельного пирога). Для этого вначале монтируется стропильная конструкция.

Следующим шагом является укладка гидро- и пароизоляции.

Поверх стропил накладывается пароизолирующая пленка в поперечном направлении, которая крепится степлером.

Обычно первый слой ложится снизу по свесу. Следующий слой внахлест сверху. Нахлест делается не меньше 10 см. Следует помнить, что первым слоем пленку кладут на стропила, вторым – внахлест на первый слой.

До начала сборки деревянной решетчатой сетки, поверх гидроизоляционной пленки, на стропила набивается контрбрус, толщиной от 25 до 40 мм. Это позволяет оставить пространство для вентиляции и удаления влаги.

Затем поверх пленки накладывает пласты утеплителя. Далее на этот слой следующий слой пленки, но теперь уже гидроизолирующей.

И только потом начинается монтаж профиля.

Доборные элементы

Чтобы придать законченный вид кровли и окончательно защитить помещение от влаги, необходимы еще отделочные элементы. К ним относятся:

1. Планки конька (плоская/круглая);
2. Заглушки конька круглого (конусная и простая);
3. Торцевая и карнизная планки;
4. Нижняя и верхняя планки ендовы;
5. Верхняя и нижняя планки примыкания;
6. Планка снегодержателя;
7. Внутренняя и наружная планки угла.

Доборные элементы

Из всего вышесказанного напрашивается вывод: чтобы дом был сухим, теплым и уютным, металлочерепица «Каскад» — самый оптимальный кровельный материал для вашего гнездышка.

Важный нюанс установки каскадной металлочерепицы:

2016-12-09

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/metallocherepica/kaskad.html

Характеристики металлочерепицы «Каскад», чем она отличается от других моделей

Металочерепица, как новый вид кровельного покрытия, появилась на рынке в качестве дешевой альтернативы черепице керамической. Пользователи тут же оценили все преимущества нового материала, и он стал очень популярным. Производители тем временем не стали останавливаться на достигнутом. Так появилась целая модельная линейка. В этой статье будет рассказывать об одной из них, а конкретнее, о металлочерепице «Каскад». О том, как она появилась на свет, каковы ее конструктивные и дизайнерские особенности, обязательно обозначим преимущества и недостатки материала и расскажем о способе монтажа.

Крыша дома, покрытая металлочерепицей «Каскад»

Немного истории

Название «Каскад» металлочерепица получила уже в России, где ее сегодня выпускает компания «Завод Профиль». Но технология была разработана финской компанией, там же появились первые изделия, которые носили название – Rannila Cascade. Продукция стала быстро популярной. Финны стали ее развозить по всей Европе, от них же она попала и в Россию.

Возить готовую продукцию из-за границы – это дополнительно оплачивать таможенные пошлины. Поэтому технологию купили и стали производить металлочерепицу у нас в стране. Только дали ей название укороченное – Каскад.

Что собой представляет черепица металлическая «Каскад»

Это стандартный профилированный лист толщиною или 0,4 мм, или 0,5. В Финляндии используют только оцинкованные листы толщиною 0,5 мм, потому что это идеальный вариант для кровельного материала с учетом невысокой стоимости готового изделия.

При этом листовой материал покрывают полимерным составом, который увеличивает характеристики черепицы, за счет чего увеличивается эксплуатационный период кровельного покрытия. Обычно в качестве полимера используют полиэстер. Добавим, что полимерный слой дает возможность оформить металлочерепицу в разные цвета, где, в принципе, нет ограничений.

Внешний вид металлочерепицы «Каскад»

Что касается внешнего оформления, то кровля Каскад отличается от классических моделей более строгими линиями наносимого профиля. Если с чем-то можно профиль сравнить, то только с плиткой шоколада. Дизайн получился строгим, но в то же время изысканным. При этом все дизайнеры отметили, что такое оформление металлочерепицы подходит под современные стили.

Строители же отмечают, что профиль такого типа дает возможность сдерживать большие продольные нагрузки. А это говорит о том, что покрытая Каскадом кровельная конструкция спокойно выдерживает достаточно серьезные нагрузки со стороны снежного покрова без деформации кровельного материала. А эта позиция актуально в регионах, где снег выпадает в больших количествах. Хотя купить лист на крышу Каскад можно для любой конструкции, возведенной в любом регионе. Материал ведь универсальный.

Структура профиля позволяет выдерживать большие нагрузки На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Преимущества и недостатки крыши Каскад

Начнем с преимуществ кровельного материала:

• Срок эксплуатации кровельного покрытия – 50 лет. И это, как говорят производители, не предел. Главное – правильно провести монтажный процесс с учетом рекомендаций.
• Высокое противодействие механическим нагрузкам. Металлочерепица на крыше не гнется, не смещается, не ломается, не трескается.
• Высокие антикоррозийные свойства. Надо отдать должное производителям, которые в производстве используют оцинкованные листы, покрытые полимером. Оба слоя прекрасно справляются с атмосферными осадками, отсюда и длительный срок службы материала.
• Металлочерепица марки «Каскад» не теряет своего окраса под действием солнечных лучей на протяжении всего своего срока эксплуатации на кровельных конструкциях.
• Полиэстер не изменяет своих свойств под действием изменяющихся температуры и влажности. Он никогда не растрескается.
• Малый удельный вес кровельного материала дает возможность сэкономить на стропильной системе и обрешетке, используя для их сборки пиломатериал небольшого сечения. Это относится к категории «экономия».
• Простота монтажа.
• Приемлемая цена.

Последний показатель является немаловажным фактором выбора. Поэтому несколько примеров металлочерепицы «Каскад» с ценами.

Немаловажный критерий – простота монтажа Это может быть интересно! В статье по следующей ссылке читайте про онлайн калькулятор для расчета кровли крыши, программа расчета количества и стоимости материалов на кровлю.

Цена металлочерепицы Каскад

В основном модельный ряд по ценовой составляющей отличается друг от друга в зависимости от толщины используемого сырьевого листа и от производителя. К примеру:

• Завод «Северсталь» выпускает металлочерепицу под наименованием Каскад шириною 1115 мм, длиною 1080 мм, высотою волны 25 мм и толщиною листа 0,5 мм. Шаг волны составляет 300 мм. Это расстояние по обрешетке (об этом чуть позже). И стоит один квадратный метр покрытия – 500 рублей. При этом завод дает гарантию на 25 лет.
• Завод НЛМК с такими же параметрами металлочерепицы предлагает материал по цене 470 руб./м².
• Тот же завод предлагает материал, изготовленный из металла толщиною 0,4 мм. Его цена при тех же размерных параметрах – 1060 рублей за один лист с учетом, что его длина составляет 2200 мм. Это получается приблизительно 418 руб./м².
• Тот же производитель, все те же параметры, только длина профилированного листа составляет 1 м. Его цена 480 рублей или 418 руб./м².

Цена материала зависит от толщины используемого стального листа

Необходимо отметить, что Каскад сегодня выпускают многие производители, благо технология основана на использовании особой формы, формирующей сам профиль материала. Но строгого ГОСТа для этого изделия нет. Поэтому все заводы-производители в процесс производства основываются на технические условия, которые сами же и разрабатывают. При разработке учитываются условия и оборудование производства. Поэтому размеры листов могут отличаться у разных производителей.

К примеру, завод «ЧМК» выпускает материал с шириною 11160 мм, высотою волны 40 мм, шагом волны 350 мм. При этом длина изделия варьируется в диапазоне 0,5-8,0 м с подрезкой через каждые полметра.

В видео рассказывают о металлочерепице модели «Каскад» от завода «ЧМК»:

Это может быть интересно! В статье по следующей ссылке читайте о том, как выбрать загородный дом для постоянного проживания: правильно расставляем приоритеты.

Технология монтажа черепицы из металла Каскад

В принципе, технология сборки кровли «Каскад» ничем от стандартного монтажного процесса не отличается. Просто при монтаже обрешетки придется учитывать шаг волны.

Итак, процесс сооружения крыши начинается с монтажа стропильной системы. Здесь требование одно – шаг установки стропил – 60 см. Второй этап – монтаж обрешетки. Здесь шаг установки зависит от шага волны. У изделий от завода «ЧМК» этот параметр равен 350 мм, у производителя НЛМК и Северстали – 300 мм.

Что касается обрешетки под металлочерепицу на крышу Каскад, то для нее лучше использовать доски толщиною 25-35 мм и шириною 100 мм. Можно обойтись более дешевым вариантом – деревянными брусками сечением, размер ширины которой варьируется от 25 до 40 мм. Основная задача производителя работ – строго придерживаться шага волны при монтаже элементов обрешетки.

Шаг обрешетки под металлочерепицу модели «Каскад»

И несколько полезных рекомендаций, которые надо учитывать в процессе монтажа Каскада.

1. Укладку кровельного покрытия надо вести слева направо.

2. Панели укладывают внахлест.

3. Капиллярная канавка у металоочерепицы этой марки располагается с левой стороны. Поэтому монтаж ведут так, чтобы левая кромка панели верхнего ряда попадала под правую кромку листа нижнего ряда.

4. Первый ряд профилированных листов, укладываемых в зоне карниза, спускают вниз на 4-5 см. То есть материал должен выступать за пределы свеса.

5. Крепление проводят, как обычно, кровельными саморезами. Вкручивать крепеж надо через волну на участке нахлеста листов следующего верхнего ряда. То есть так, чтобы шляпки крепежных изделий были скрыты панелями верхних рядов.

В видео показано, как надо вести укладку металлочерепицы марки «Каскад» на крышу дома:

Это может быть интересно! В статье по следующей ссылке читайте об оригинальном домике на деревьях.

Заключение по теме

Говорить что-то дополнительно об этом кровельном материале сложно. По сути, он отличается от других моделей лишь своим внешним видом, а точнее, профилем. Это его отличительная особенность. Но есть и чисто конструктивный момент – это расположение капиллярных канавок. Этот факт надо учитывать при проведении монтажного процесса.

Прочитать позже

Отправим материал на почту

Автор статьи

Технический эксперт строительной корпорации, блогер и влогер

Юрий Поляков

Источник: https://m-strana.ru/articles/metallocherepitsa-kaskad/

Металлочерепица Каскад

Начиная строительство собственного дома, многие думают, что основное в нем – фундамент. И это правильное утверждение. Однако, продвигаясь к завершению строительства, приходится думать о красоте, надежности и долговечности крыши. Эта статья познакомит вас с наиболее популярным видом кровельного покрытия металлочерепица Каскад – монтаж и производство которой имеют характерные особенности.

Внешний вид кровли

Внешне это покрытие отличается от других видов металлочерепицы. Кровельный материал, напоминающий по форме плитку шоколада, относится к экономичному и универсальному покрытию, так как обладает большой монтажной шириной за счет минимального коэффициента нахлеста.

Крыши, покрытые этим материалом имеют прямолинейную форму.

Каскад металлочерепица обладает уникальными свойствами, выделяющими ее среди прочих профилированных кровельных материалов;

• небольшой вес (на 1 кв.м 4 кг);
• оригинальный рисунок;
• удобство и скорость монтажа;
• заметная экономичность;
• надежность;
• длительная эксплуатация.

Этот материал используется для устройства крыш жилых и производственных зданий. Особенно это кровельное покрытие импонирует тем покупателям, которые склонны создавать неброскую оригинальность.

Разнообразие цветовых решений кровельного материала дает возможность отойти от скучного классического стиля, а строгость форм и геометрии подчеркивает стиль и пропорцию крыши.

Металлочерепица Каскад – производство жесткого и прочного материала для кровли из стального листа с полимерным покрытием.

Качество материала достигается путем применения профилегибочного оборудования, входящего в состав высококачественной автоматической линии:

• Производство материала

  разматыватель автоматический;

• прокатный стан;
• штамповочное устройство;
• ножницы;
• приемное устройство;
• система управления.

Особенное расположение и количество клетей прокатного стана обуславливает изготовление профиля с четкими гранями.

Помимо того, что грани придают материалу декоративный вид, они способствуют увеличению жесткости металлочерепицы и ее сопротивлению к продольным нагрузкам.

Металлочерепица  мп Каскад выпускается с такими параметрами:

• Схема покрытия Каскад

  общая ширина листа – 1115 мм;

• полезная ширина – 1050 мм;толщина металла в зависимости от
• используемого производителем сырья – от 0,45 до -0,5 мм;
• минимальный размер длины листов 0,8 м (могут выпускаться листы
• длиной 7 м);
• высота волны – 45 мм.

Благодаря технологии производства металлочерепицы Каскад монтаж осуществляется с минимумом отходов.

Укладка цельных листов обеспечивает уменьшение количества стыков. В стыках этого материала предусмотрен производством капиллярный паз, что способствует обеспечению герметичности кровли.

Кстати, покрытие Каскад имеет несколько разновидностей (элит, супер), отличающихся геометрией профиля:

• монтажная ширина;
• высота волны.

В виду того, что материал имеет прямолинейность форм, его можно использовать на простых и сложных кровлях.

Внимание. Этот материал применяется на кровлях с минимальным углом ската 14 градусов.

Процесс укладки металлочерепицы Каскад можно выполнять вполне самостоятельно, так как он достаточно легкий и удобный.

Необходимо только не отступать от технологии укладки, что позволит долго не думать о ремонте или обновлении покрытия.

Для  работы на кровле с металлочерепицей необходимо подготовить следующие инструменты:

• Устройство стропил и утеплителя

  ножницы по металлу;

• мерные шаблоны или рейки;
• маркер для разметки;
• молоток;
• пилу;
• шуруповерт.

Для того чтобы начать укладку листов металлочерепицы, необходимо смонтировать стропильную систему.

Как правило, шаг стропил определяет размер теплоизоляционных плит и может составлять от 60 до 90 см.

Укладка гидроизоляции

Во время перепадов температур на поверхности металлочерепицы со стороны стропил может образоваться конденсат.

Так же к поверхности покрытия пары влаги поднимаются из помещения.

Наличие избыточной влаги приводит к снижению свойств утеплителя.

Как результат, крыша начинает промерзать, и будет образовываться наледь.

Поэтому  после установки стропил и проверки скатов на наличие отклонений от плоскости к стропильным ногам крепится гидроизоляционная пленка.

Полотно гидроизоляции укладывается горизонтально. Нахлест соседних полос составляет 150 мм.

Между гидроизоляцией и обрешеткой необходимо создать зазор с помощью устройства контрреек для естественной вентиляции подкровельного пространства. Со стороны помещения утеплитель необходимо защитить пароизоляционной пленкой.

Инструкция по монтажу металлочерепицы Каскад определяет особенности монтажа обрешетки.

Размещение досок обрешетки

Как правило, для обрешетки берут доски размером 32х100 мм. Покрытие Каскад требует соблюдать интервал шага досок в зависимости от размера и высоты профиля:

• Между первой и второй обрешетиной устанавливается шаг 250 мм;
• Между второй и третей доской шаг 300 мм;
• Укладка последующих обрешетин осуществляется с шагом 350 мм.

Доски обрешетки крепятся к стропильным ногам с помощью оцинкованных гвоздей.

Доска обрешетки, которая выходит на карниз, должна быть на 15 мм толще остальных.

При устройстве кровли из металлочерепицы своими руками торцевая планка должна быть выше обрешетки для покрытия Каскад на 45 мм.

Карнизная планка монтируется с нахлестом 10 см до укладки листов металлочерепицы. Крепежные элементы на планке размещаются с шагом 300 мм.

До того, как приступить к укладке листов обустраиваются внутренние стыки скатов ендовы. Нижняя планка укладывается на сплошную обрешетку.

При необходимости стыковки нескольких планок делается нахлест 10 см. Декоративная верхняя планка на ендовах устанавливается поверх листов металлочерепицы.

Внимание. Места примыкания на ендовах – наиболее уязвимое место на кровле, поэтому ее обустройству необходимо уделять особе внимание.

Укладка листов

На двухскатной крыше монтаж металлочерепицы Каскад начинается с торца.

Необходимо размещать листы так, чтобы последующий лист накрывал капиллярную канавку предыдущего. У описываемого материала канавка находится на левом краю листа.

Монтаж можно начинать как от правого, так и от левого торца. Когда монтаж начинают справа, то лист укладываются внахлест. Начиная с левого края необходимо лист подкладывать под волну ранее уложенного профиля.

При размещении листов над карнизом необходимо сделать выступ около 4 см.

Крепление металлочерепицы

На шатровидной кровле листы укладываются от высокой точки ската. Сначала несколько листов одним саморезом закрепляется на коньке, потом их надо выровнять по карнизу и после закрепить по всей длине.

Во время монтажа необходимо следить, чтобы листы стыковались.

Закрепляя листы, располагайте саморезы следующим образом:

• в нижней части листа – через волну, в ее подошву;
• в последующих рядах профиля через ряд волны.

Укладка дополнительных элементов

Для удобного и безопасного обслуживания кровли необходимо соорудить дополнительные элементы:

• Переходный мостик на кровле

  снегозадержатели;

• переходные мостики;
• лестницы;
• элементы вентиляции;
• кровельные ограждения;
• антенные выходы.

Рассмотрим правила установки некоторых из них. Переходные мостики предусматриваются на кровлях в случае необходимости обслуживания антенн или дымовых труб.

Трубчатые снегозадержатели

Эти элементы устанавливаются на сплошное основание. Кронштейны, служащие опорой переходного мостика, закрепляются в прогиб волны. Платформа крепится двумя болтами с каждой стороны

На покрытие Каскад для плавного схождения снега с кровли устанавливаются трубчатые снегозадержатели. Под  ними должна быть сплошная обрешетка. Шаг размещения кронштейнов составляет 1 м.

Концевые держатели располагаются на расстоянии 50см от конца трубчатого снегозадержатели для металлочерепицы. Отдаление этих элементов от карниза составляет 35 см. При длине ската более 8 м устанавливают промежуточный ряд этих элементов.

Над мансардными окнами их установка носит обязательный характер. Вместо трубчатых элементов можно использовать планку, которая крепится в обрешетку через волну покрытия.

Совет. Как видите, дополнительные элементы кровли крепятся на сплошную обрешетку. Поэтому ее необходимо смонтировать в необходимых местах до начала укладки листов.

Насколько правильно вы проведете монтаж – металлочерепица Каскад настолько правильно кровля будет функционировать. Поэтому  во время монтажных работ соблюдайте технологию укладки и меры безопасности.

Источник: https://metallocherepica-pro.ru/brends/metallocherepica-kaskad-25
