Шаг обрешетки под ондулин

Обрешетка под ондулин: рекомендуемые шаг, размеры и крепление

В технологии кровельных работ нет мелочей, поэтому обрешетка под ондулин или другой материал должна быть жесткой и прочной.

Когда здание выведено «под крышу», то считается, что главная часть работ выполнена.

После этого можно приступать к отделочным работам, устанавливать окна, монтировать систему отопления.

Но если обрешетка, на которую крепится кровельный пирог, будет собрана неправильно, то ветер и другие атмосферные явления в короткие сроки способны нарушить целостность конструкции.

Ондулин, как и рубероид, нужно крепить на надежную основу – на обрешетку, которая собрана по соответствующим правилам и нормам.

Конструкция обрешетки

Кровельный материал выбирается в зависимости от формы крыши. Двухскатные кровли получили самое широкое распространение на тех широтах, где зимой выпадает большой объем снега.

Шифер и металлочерепица подходят для таких климатических условий лучше всего.

Сборка обрешетки для монтажа листов шифера делается с определенным шагом. Обрешетка для ондулина имеет схожие размеры и пропорции.

Ондулин появился на рынке несколько лет назад и быстро получил широкое распространение в строительстве индивидуальных домов.

Иногда его называют еврошифер. Этот шифер из Европы обладает высокой прочностью и гибкостью.

Физические свойства материала (в том числе и толщина) учитываются при сборке обрешетки. Строители с большим стажем знают, как нужно укладывать рубероид.

Он долго и надежно служит в том случае, когда уложен на сплошную твердую основу.

Любое, даже не значительное провисание приводит к порыву материала.

Обрешетка под ондулин собирается с таким расчетом, чтобы расстояние между поперечными досками было минимальным. Величина промежутка между досками определяется углом ската крыши.

Если скат имеет уклон менее пяти градусов, то обрешетка делается сплошной.

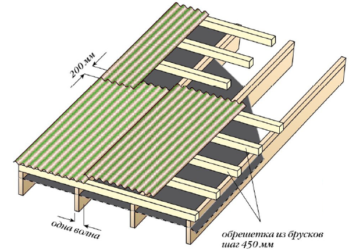

Когда уклон находится в пределах 10–15 градусов, то расстояние между досками можно сделать 40 см.

Если уклон крыши более 15 градусов, то расстояние между досками увеличивается до 60 см.

При ведении работ, шаг обрешетки под ондулин необходимо строго выдерживать.

Качественный пиломатериал способствует выполнению этого условия.

:

Надежное крепление ондулина обеспечивают:

• брус размером 5х5 или 5х6 см;
• доска обрезная размером 15х2,5 или 25х2,5 см.

Даже при жесточайшем дефиците бюджета, использовать горбыль или некромленую доску при сборке обрешетки не рекомендуется.

Прежде чем крепить ондулин, необходимо обработать деревянные поверхности антисептиком и составом против возгорания.

Особенности монтажа обрешетки

Для того чтобы кровельный материал служил долго и надежно, обрешетка под ондулин должна устанавливаться без грубых нарушений.

Размеры и форма крыши берутся в расчет при комплектации материалов и организации работ.

Крутые скаты, которые характерны для готического стиля, требуют применения качественных и высоких по стоимости материалов.

Современные коттеджи имеют сложную конфигурацию кровли и обрешетки для ондулина могут иметь типовые отличия на разных участках.

В каждом определенном случае применяются конкретные материалы и инструменты. Кровля домов стандартной постройки выполняется по общим правилам.

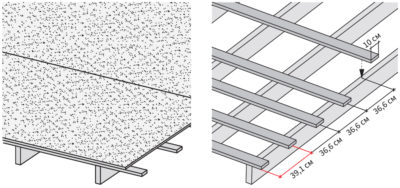

Сплошная обрешетка

На протяжении длительного периода для кровли хозяйственных построек и жилых домов небольшого размера использовался рубероид.

Он хорошо себя зарекомендовал на кровлях с небольшим уклоном. Банька на огороде или курятник во дворе надежно защищались этим материалом от осадков.

:

Сегодня сплошную обрешетку для ондулина используют все чаще. На практике сплошную обрешетку «сколачивают» из плахи, необрезного теса, влагостойкой фанеры.

Доски и плиты могут крепиться с зазором до 5 см. Главное, что нужно сделать в этом случае, добиться ровной поверхности, на которую будет укладываться ондулин.

Обрешетка в «особых зонах»

Конфигурация крыши на многих современных и старинных зданиях имеет сложные очертания.

Даже на двускатной крыше приходится проводить специальные расчеты при укладке кровельного материала вокруг дымоходной трубы.

Специалисты выделяют следующие зоны, которые требуют повышенного внимания:

• место примыкания крыши к стене;
• вокруг мансардных окон;
• возле карниза.

В любом случае, обрешетки для ондулина должны соответствовать всем основным требованиям по геометрическим параметрам и по прочности крепления.

Последовательность монтажа

Строительство любого здания ведется по определенному плану и в строгой последовательности. После возведения стен — наступает время кровельных работ.

Первым делом устанавливаются и крепятся стропила.

По своему назначению стропила являются несущей конструкцией, на которой держатся все прочие элементы.

Затем укладывается гидроизолирующие и утепляющие материалы. После чего собирают и крепят обрешетку для ондулина.

В зависимости от того, как установлена обрешетка, будет определен период службы и внешний вид кровли.

После крепления обрешетки — необходимо проверить геометрические размеры конструкции. Сделать это можно измерив и сравнив длину диагоналей четырехугольника.

Фигура должна быть строго прямоугольная. Иначе листы ондулина будут закреплены не равномерно.

В свое время, когда широко использовался рубероид, не требовалось особой точности. Но и служил он гораздо меньше, чем современный кровельный материал.

Для того чтобы добиться точности геометрических параметров, нижнюю доску или брус обрешетки закрепляют в последнюю очередь.

Этот элемент служит для завершающей регулировки.

Инструменты и материалы

Ондулин является долговечным и технологичным кровельным материалом. С ним легко работать даже кровельщикам, имеющим минимальный опыт.

По некоторым параметрам он напоминает рубероид. Надежность кровли из этих материалов зависит от точного выполнения инструкций и практических рекомендаций.

Ондулин обладает малым удельным весом и легко режется пилой-ножовкой или электрическим лобзиком. При необходимости его можно уложить на старую шиферную кровлю.

Такой способ позволяет выполнить работы быстро и с минимальными затратами.

Качество кровли напрямую зависит от качества материалов, из которых делается обрешетка.

Если брус или доска будут иметь отклонения в геометрических параметрах, то основа для укладки ондулина также окажется с дефектами.

Когда укладывается рубероид, то мелкий камушек может стать причиной нарушения целостности покрытия.

Подобная ситуация возникнет в том случае, когда обрешетку для ондулина делают из не просушенных или деформированных пиломатериалов.

Инструменты, которыми пользуются специалисты при установке кровли, хорошо знакомы. Это измерительная рулетка, пила, молоток, топор и кровельные гвозди.

:

Для контроля точности установки тех или иных элементов, требуется ватерпас и шнур, с помощью которого обозначаются необходимые размеры и границы.

Важно, чтобы работники, которые занимаются установкой обрешетки, имели достаточный опыт выполнения этого вида работ.

Источник: https://www.stoydiz.ru/krovlya/obreshetka-pod-ondulin.html

Устанавливаем обрешетку под ондулин

Обрешетка под ондулин требует несколько иного подхода при строительстве, чем обрешетки для других кровельных материалов. В нашем исследовании мы познакомим читателей с особенностями ее конструкции и расскажем, как лучше подобрать материалы и провести все работы.

Пирог кровли из ондулина.

Несколько слов об ондулине

Ондулин или как его еще называют битумный шифер пользуется большой популярностью у строителей загородных домов и дачных коттеджей. Напоминая обычный шифер, он выгодно отличается от этого асбестно-цементного материала, применяемого для покрытия кровли. Во-первых, более низкой ценой, во-вторых, простотой в обработке, и в-третьих, хорошими эксплуатационными качествами.

sportfoxik

В силу особенностей материала, из которого изготовлен ондулин, обрешетка для его укладки также требует особого подхода. Помимо стандартного набора компонентов необходимо соблюдение определенных нормативов и требований. В следующей главе мы расскажем о том, какие материалы нужны для работы, а также остановимся на их подготовке.

Заготовка материалов и их обработка

Схема выполнения крепления ондулина.

Обрешетка под ондулин делается их дерева хвойных пород:

• бруса (сечением от 40 х 50 см и более);
• обрезной доски (толщина минимум 2,5 см, ширина — не менее 10 см).

Мастера строительного дела советуют брать материалы одинаковой толщины.

Иначе при укладке ондулина возникнут перепады высоты, и крыша будет выглядеть неаккуратной и некрасивой.

Кроме того, в ней используются ОСБ-плиты. ОСБ называют ориентировано-стружечную плиту. Ее изготавливают из слоев крупной древесной стружки, проклеенных между собой специальными смолами. Она легче древесно-стружечной плиты, проще в обработке и долговечнее. Отметим, что ОСБ-плиты выпускаются в разном исполнении, для определенных уровней влажности. Для крыши, которую планируется накрывать ондулином, опытные специалисты рекомендуют использовать ОСБ-3 (для конструкций, эксплуатируемых в условиях высокой влажности) или ОСБ-4 (для изделий с сильной нагрузкой).

В отличие от ОСБ-плит, которые уже обработаны защитными химикатами и как следует просушены, доски и брусья обычно продаются сырыми или немного подсушенными. Поэтому до начала строительных работ древесину рекомендуется просушить.

Процент влаги, при котором обрешетка для ондулина может быть построена, не должен превышать 20.

Доски и брусья сушат на открытом воздухе, под навесом. Их укладывают неплотно, каждый слой на поперечные перекладины. Это позволит воздуху свободно проходить между досками и не позволит образовываться конденсату.

Схема укладки ондулина.

Материалы и принадлежности для монтажа.

Для того чтобы была создана обрешетка крыши под ондулин, нужен будет следующий набор инструментов:

• пила или электролобзик;
• молоток;
• плоскогубцы;
• уровень;
• рулетка;
• карандаш или маркер.

В качестве крепежей для дерева используют гвозди разной длины. А чтобы крепить ондулин к обрешетке, понадобятся кровельные гвозди с широкими шляпками и резиновыми прокладками под ними.

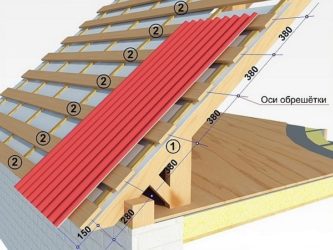

Расчет шага обрешетки под ондулин

Чтобы правильно определить количество материалов, нужно сделать проект кровли. Шаг обрешетки под ондулин — важная составляющая расчетов. Его величина зависит от угла наклона крыши.

Расчпет шага обрешетки под ондулин.

Отметим, что для кровли, угол которой к горизонту составляет от 5 до 10°, опытными строителями рекомендуется делать сплошную обрешетку. Для нее на закрепленные поверх стропил брусья обрешетки прибивают листы ОСБ-плит. Иногда используется не обрезная доска или тес, а также влагоустойчивая фанера.

При высоте подъема крыши, находящемся в промежутке от 10 до 15°, используют брус с поперечным сечением от 40 х 50 см и до 50 х 60 см. При такой конструкции шаг обрешетки (расстояние между ее элементами) равен 45 см.

Если же угол наклона кровли больше 15°, то шаг обрешетки можно увеличить до 60 см. Но в районах, где зимой выпадает большое количество снега, лучше ограничить его 40-45 см. Иначе ондулин будет прогибаться под весом снежного покрова и деформируется.

Завершив с расчетами, можно переходить к практическому решению вопроса, как сделать обрешетку под ондулин.

Сборка элементов обрешетки

Выполнив работы по утеплению и гидроизоляции чердачного помещения, крепят ветровые доски и прибивают ограничительный брус на свесах крыши.

Монтаж листов ондулина.

Поверх гидроизоляции набиваются брусья контробрешетки, которые идут параллельно стропилам. На них при помощи гвоздей или саморезов крепят элементы обрешетки. Первой крепится карнизная доска. Она должна быть особенно тщательно выровнена, потому что от нее будет идти отсчет для всех последующих брусьев или досок нашей конструкции.

Чтобы выдержать размеры и не прибегать каждый раз к помощи рулетки, опытные мастера советуют сделать шаблон. С ним у вас не будет проблем при работе.

Бруски обрешетки прикрепляют либо гвоздями, либо саморезами. Первые используются в подавляющем большинстве случаев, а вот вторые тогда, когда возникает необходимость подкорректировать высоту между элементами. Но специалисты советуют не допускать этого.

Если ширина ската у крыши достаточно большая, длина досок или брусьев будет недостаточной. В этом случае деревянные элементы закрепляются в шахматном порядке, а не стык в стык. В этих местах расхождения по высоте поверхностей досок быть не должно.

Отметим, что при монтаже обрешетки для малого угла наклона крыши ОСБ-плиты укладываются без зазоров. А если при этом используется доска, то расстояние между ними может быть до 1 см.

Завершается работа закреплением коньковой доски.

Монтаж ондулина: рекомендации

После этого начинается монтаж ондулина на обрешетке. Как мы уже выше отмечали, есть 3 основных типа угла наклона крыши. Соответственно, для каждого из них используется своя технология крепления кровельного материала. Так, при наклоне крыши до 10°, нахлест листов по вертикали составляет 3 см, а боковое перекрытие делается в две волны.

Для углового размера от 10 до 15° нахлест равен 2 см, боковое перекрытие — в одну волну. Такие же данные берут и при показателе наклона крыши более 15°, но нахлест может быть равен 1,7 см.

Обрешетка для ондулина должна иметь отступ не менее 13 см от дымовых труб. Кроме того, не должен вплотную к ним укладываться и сам ондулин. Поэтому вокруг трубы делается специальный фартук.

Познакомившись с нашим обзором, вы сможете своими руками собрать правильную обрешетку под укладку ондулина. Зная последовательность действий и правила расчета шага между конструктивными элементами, вы быстро справитесь с поставленной задачей. Удачи в работе!

Источник: https://masterprofnastila.ru/ustroystvo/obreshetka-pod-ondulin.html

Как правильно сделать обрешетку под ондулин своими руками – Дизайн и Дом

Любые кровельные материалы укладываются на специальную конструкцию, сделанную из досок или брусьев, которая называется обрешеткой. Она предназначена для равномерного распределения весовой нагрузки, которую создает кровельное покрытие, а также для его надежного крепления к крыше. Каждое покрытие имеет свои нюансы крепления. В этой статье мы расскажем о том, как правильно сделать решетку под ондулин. Но для начала давайте ознакомимся с данным кровельным покрытием получше.

Свойства ондулина и характеристики

Ондулин или еврошифер является одним из лучших материалов для кровли. Его изготавливают из целлюлозы, специального очищенного битума, различных смол, минеральных веществ и пигментов. Благодаря этому он обладает следующими свойствами:

• Необычайно долгий срок службы, по сравнению со своими конкурентами. Гарантийная продолжительность эксплуатации материала составляет 15 лет. Однако, фактически, еврошифер служит около 40 – 50 лет.

• Абсолютно экологически чистый продукт. Ондулин изготавливается из натуральных природных компонентов, это делает его полностью безвредным для человека и окружающей среды.

• Повышенная прочность и стойкость к нагрузкам. При довольно небольшой толщине материала (она составляет 3 мм) покрытие с легкостью выдерживает внушительные массы снега. Подобные результаты достигаются за счет качественной технологии изготовления.

• Ондулин достаточно пожаробезопасен, но в списке самых пожаростойких материалов он не на первом месте. При температуре 260 – 310 °С может произойти возгорание материала.

• Повышенная тепло и влагоизоляция, а также высокая шумонепроницаемость. Она формируется при производстве, когда уже покрашенные и гофрированные листы целлюлозы погружают в расплавленный битум, температура которого достигает 200 °С.

• Небольшой вес и простота укладки покрытия при монтаже. Материал обладает очень маленькой массой 6,5 кг. Это позволяет сделать кровлю крыши самостоятельно, что значительно экономит средства покупателя.

Исходя из вышеперечисленного, можно сделать вывод, что ондулин заслуженно занимает лидирующее место среди кровельных материалов. Теперь перейдем непосредственно к процессу обрешетки крыши под ондулин.

Особенности монтажа обрешетки под ондулин

Помимо материала, на конструкцию обрешетки под ондулин также влияет и угол наклона крыши. Если он не более 10 градусов, то конструкция принимает вид сплошного настила. Для него подойдут доски, обладающие толщиной не менее 2,6 см, либо влагостойкая фанера. Для экономии времени и средств допускается делать зазор между досками в 3 – 6 см. Это позволит сохранить 10% расходного материала. Для такой конструкции схема укладки листов ондулина будет следующей: верхние листы устанавливаются внахлест не менее 30 см на последующие и боковым перекрытием в две волны.

Если угол наклона крыши находится в пределах 10 – 15 градусов, то для создания обрешетки используется брус. Он должен крепиться перпендикулярно стропилам. Подходящий для конструкции брус должен обладать сечением 50 на 50 м, либо 45 на 50 мм. Расстояние между осями поперечных элементов должно быть равно 45 см. Верхний напуск в данном случае должен составлять с 200 мм, а боковой настил делается в одну волну.

При угле наклона крыши превышающем 15 градусов шаг между брусьями увеличивается до 60 см. Однако, если дом находится в зоне обильного выпадения снега, то для большей надежности шаг можно оставить прежним – 45 см. Но это повлечет за собой дополнительные расходы. Верхний напуск в подобной ситуации будет равен 170 мм, а боковой настил останется без изменений (одна волна). Для крепления обрешетки лучше всего взять саморезы, это позволит исправить неровность стропильного каркаса при необходимости.

Необходимые приготовления для монтажа обрешетки

Для монтажа конструкции предпочтительнее всего сухая и теплая погода. Но для начала нужно подготовить все необходимые инструменты для монтажа обрешетки под ондулин своими руками. Вам понадобятся:

• Рулетка для произведения всяческих замеров;
• Строительный уровень;
• Шуруповерт или молоток непосредственно для монтажа;
• Ножовка по дереву;
• Болгарка;
• Мелки или карандаш, чтобы делать пометки;
• Малярный шнур, чтобы можно было правильно отложить расстояние от края;

Помимо всего прочего понадобятся и крепежные элементы, к которым относятся саморезы, гвозди для шифера с уплотнительными шайбами и специальная пленка для гидроизоляции. Важно, чтобы все изделия из дерева, которые будут использованы для создания обрешетки, прошли обработку антисептическими средствами. Это необходимо, чтобы дерево не испортилось со временем или под воздействием природных факторов.

Еще одним мероприятием перед установкой обрешетки является проверка стропильного каркаса на правильную форму и геометрию. Делается это обычно при помощи шпагатов, которые натягиваются вдоль карниза и конька. Проверка должна показать, что диагонали, находящиеся в плоскости кровли, равны. При обнаружении нарушений каркас крыши необходимо откорректировать.

Важные особенности установки покрытия

Непосредственно перед укладкой ондулина к обрешетке крепятся ветровые доски, щепцы и специальные фартуки. Только после этого можно переходить к монтажу кровельных листов. При этом от рабочего требуется точное соблюдение инструкции, которая прилагается к купленному материалу. Несоблюдение правил и рекомендации производителя приведет к дополнительным финансовым затратам и плохому качеству конструкции.

[stextbox id=”info” caption=”Совет!” color=”FFFFFF” ccolor=”FFFFFF” bcolor=”39A114″ bgcolor=”39A114″ cbgcolor=”39A114″ bgcolorto=”39A114″ cbgcolorto=”39A114″]Крепежные элементы и кровельный материал требуется покупать у одного и того же поставщика продукции, так как это обеспечит их единую цветовую гамму.[/stextbox]

Установка кровельного покрытия начинается со стороны противоположной ветреному краю крыши. После этого от него отступают 6 – 8 см и отмечают это расстояние малярным шпагатом. Чтобы облегчить установку покрытия, нужно второй ряд и все четные последующие укладывать с половины листа. Это сделает угловые более крепкими. Ведь они окажутся выполнены в три слоя и стыки их соседних рядов будут удалены в стороны. Именно эта интересная особенность отличает монтаж ондулина от всеми известного шифера.

Листы, образующие карниз, крепятся к обрешетке более надежно. Для этого крепежные элементы – гвозди усаживаются в каждую волну материала. Важно не создавать пробелы в креплении. Для этого на лист кровельного покрытия должно уходить не менее 20 особых гвоздей. Они имеют под шляпкой резиновую прокладку. Подобным образом обрабатываются и стыки материала.

При установке кровли ни в коем случае не должно возникать натяжки листов. Это приведет к снижению качества конечной работы. Поэтому материал сначала укладывается на обрешетку и только после этого выполняется его фиксация гвоздями. В процессе монтажа нередко требуется подгонять размеры или придавать кровельным листам нужную форму. Для этого вам потребуется вооружиться ручной или циркулярной пилой. Если данных инструментов под рукой не оказалось, то можно использовать также ножовку или нож, смоченные машинным маслом, чтобы не возникло заеданий. Оставлять пометки на ондулине лучше всего мелками или карандашом.

Источник: https://rumpus.ru/remont/napravlyayushhie-dlya-gipsokartona-vidy-i-razmery/

Какой шаг обрешетки под ондулин

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

1. Расчет ондулина на крышу

Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту. Но, чтобы иметь первоначальное представление нужно разделить суммарную площадь всех скатов крыши и разделить на полезную площадь одного листа. Добавить от 5 до 15 % на отходы. Величина отходов зависит от сложности стропильной системы.

2. Монтаж обрешетки под ондулин

Ввиду того, что ондулин гибкий материал, технология его монтажа предусматривает крепление листов на деревянную обрешетку. Для обрешетки крыши под ондулин используется брус 60х40.

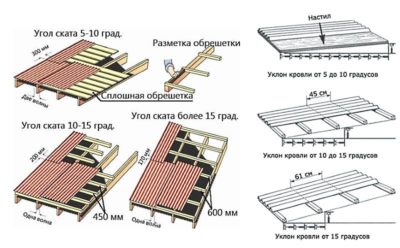

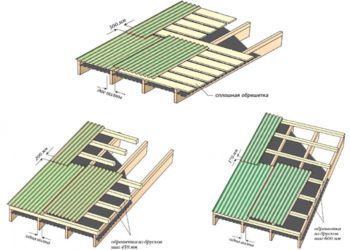

Шаг обрешетки под ондулин

• угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;

• угол в 10 – 15° (1:4) – шаг обрешетки 450 мм;

• угол свыше 15° – шаг 610 мм.

Нюанс. Профессионалы советуют не экономить на обрешетке и во всех случаях делать ее сплошной. В этом случае листы не прогнуться ни от жары, ни под снеговыми или ветровыми нагрузками.

Погрешность в прибивании листов может привести к тому, что лист деформируется, поэтому брус обрешетки нужно правильно крепить.

Установка дополнительных обрешеточных реек Обеспечить параллельность их расположения можно, если пользоваться лекалом. Укладка куска бруса между предыдущим и последующим брусом обрешетки будет хорошим подспорьем.

В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

Обратите внимание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве крыши из ондулина. Поэтому потребность в ее установке определяется собственником.

3. Установка планки ендовы

Обратите внимание, она устанавливается до начала монтажа листов. Ее установка производится на специальные кляймера. Под нее нужно сделать дополнительную сплошную обрешетку. Более подробно процесс ее обустройства показан на схеме.

4. Монтаж листов ондулина

Монтаж начинается с правильной разметки. Карандашом нужно нарисовать тонкую линию, вдоль которой будут вкручиваться саморезы. Линии на листе располагаются на расстоянии равном расстоянию между брусьями обрешетки.

Разметка ондулина Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: наметить расстояние по высоте волны, уложить лист на лист и провести линию вдоль второго листа. Тогда на первом будет ровная и четкая полоса.

Резка ондулина Чтобы работа на высоте не создавала неудобств нужно предварительно раскроить ондулин на определенные заготовки (в случае если коттедж имеет ломаные скаты). Резать ондулин легко с помощью электролобзика, болгарки или ножовки. Чтобы не запутаться, куда какой лист крепить, можно пронумеровать их и нанести номера на чертежи.

Совет. Чтобы предотвратить застревание пилы в ондулине ее нужно смазывать маслом.

Как крепить ондулин правильно?

Для этого нужно придерживаться технологии. Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны. Тогда накрывная волна не будет подвергаться ветровой нагрузке.

Кроме того, ввиду некоторых свойств ондулина в процессе его монтажа нужно выдерживать определенный температурный режим.

Монтируется ондулин при температуре от 0 до 30°. Работа в этой температурной зоне позволяет устранить два недостатка ондулина:

• хрупкость на излом. Это связано с тем, что в более холодное время повышается риск повреждения материала и появления трещин.

Нюанс. Если нужно осуществить замену листа, лучше предварительно высверливать отверстия под саморез в листе.

• растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

Совет. Многие работники стараются уменьшить время монтажа прибивая растянутые листы. При изменении температуры такой лист деформируется. В последствие, чтобы устранить подобные дефекты необходимо полностью перекрывать крышу.

Правильная установка первого листа ондулина позволит сделать монтаж более легким. Поэтому нужно тщательно выровнять лист вдоль торца и карниза. При этом, ондулин не должен выступать за карниз более чем на 50 мм. В противном случае, вода будет переливаться через желоб водосточной системы, а сам лист может прогнуться, что будет выглядеть не эстетично.

Нюанс. Первый и каждый последующий лист крепится основательно, только после проверки на горизонталь. Для этого нужно пользоваться уровнем.

Порядок крепления последующих листов ондулина показан на фото.

Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Чтобы достигнуть этого, монтаж второго ряда начинается с половины листа.

Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

• угол уклона ската до 10° — продольный нахлест составляет две волны, поперечный не менее 200 мм.

• угол в 10-15° — продольный нахлест составляет одну волну, поперечный не менее 160 мм.

• угол свыше 15° — продольный нахлест составляет одну волну, поперечный не менее 140 мм.

5. Укладка ондулина на крышу

Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

Саморезы с буром по металлу Поскольку все крепежи остаются на виду, иные способы еще не придуманы, то лучше использовать метизы с шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки — это обеспечивает герметичность монтажа.

Для обрешетки из металла используются саморезы с буром по металлу.

Гвозди со специальной шляпкой Для деревянной обрешетки пригодны гвозди со специальной шляпкой, которая закрывает металл от внешних факторов.

Такие гвозди требуют внимания при монтаже.

Сильно забитый гвоздь или не забитый до конца невозможно накрыть шляпкой. В результате этого надежность фиксации снижается.

Гвозди с монолитной шляпкой Профессионалы советуют использовать новые гвозди для ондулина. Их шляпка монолитная и выдерживает удары молотком.

Для того чтобы прибить саморезы ровно, советуем воспользоваться натянутой веревкой и осуществлять крепеж строго по линии.

Крепятся метизы строго в волну, в самую высокую ее точку. При этом нижнюю и верхнюю часть листа нужно закрепить в каждую волну, а по средине – зигзагом.

Схема крепления метизов показана на фото.

Как правильно крепить ондулин показано на рисунке.

Материал подготовлен для сайта www.moydomik.net

6. Доборные элементы (комплектующие ондулина)

Монтаж ондулина на этом не завершается. Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протекания, нужно установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

Конек монтируется на стыке двух скатов. Обязательный нахлест должен составлять не менее 120 мм. Конек можно приобрести, а можно сделать своими руками. Для этого верхние листы заводятся через место стыка и прибиваются на верху противоположного ската. Правда, сделать это можно, только когда на улице жарко и ондулин достаточно мягкий. Место крепления конька можно облагородить деревянной заглушкой.

Нюанс. Конек устанавливается на предварительно установленные обрешеточные рейки.

Подкладка ленты под конек Под коньком нужно подкладывать специальную изолирующую самоклеющуюся ленту. Если на ней сэкономить, то снег будет задуваться под конек, и стекать на крышу. Ведь гидроизоляция под ондулин не предусмотрена. А, показанная на фото конструкция, надежно защитит чердак.

Уплотнительная лента под свесом листа ондулина Совет. Такую же ленту сроит установить и в месте свеса листа ондулина. Это предотвратит задувание снега из-под карнизной планки, а также позволит реализовать естественную вентиляцию на чердаке. Кроме того, чердак станет недоступным для мелких птиц или насекомых.

Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

• Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.

• Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

7. Естественное освещение

Для того чтобы обеспечить проникновение дневного света можно установить окно-люк под ондулин. Обычные мансардные окна для этих целей не годятся.

Однако сегодня на рынке представлен такой материал как светопрозрачный ондулин. При монтаже обычный лист заменяется светопрозрачным, это позволяет существенно снизить время, сложность и стоимость монтажа окон.

Придать крыше из ондулина эксклюзивный вид можно путем комбинирования различных цветов в процессе выполнения работ.

-инструкция по монтажу ондулина

Как видим, работая с таким материалом как кровельный ондулин можно покрыть крышу не только частного дома, но и гаража, беседки или бани. Если придерживаться советов и рекомендаций, а также следовать инструкции, то можно выполнить устройство ондулиновой кровли своими руками.

Похожие новости

Больше информации по теме: http://moydomik.net

Источник: https://stroyka.ahuman.ru/kakoj-shag-obreshetki-pod-ondulin/

Ондулин: инструкция по монтажу обрешетки и доборных элементов

Ондулин — современный кровельный материал, обладающий прочностью классических покрытий, долговечностью и легкостью монтажа, являющихся результатом применения современных технологий.

Монтажом кровли из ондулина можно заниматься самостоятельно, имея в распоряжении стандартный комплект инструментов и инструкцию, которая прилагается к каждой упаковке. Рекомендации по монтажу составлены с учетом свойств материала:

• Легкости
• Устойчивости к перепадам температуры
• Простой установки, доступной мастерам без большого опыта

Ондулин (еще его принято называть еврошифер) — не содержащий асбеста, экологически чистый строительный материал, изготовленный из волокнистой целлюлозы с минеральными наполнителями, пропитанный термоотверждающимися смолами, дистиллированным битумом, окрашенный.

Горючесть целлюлозы и смол, считающаяся главным недостатком ондулина, компенсируется пропитками-антипиренами, добавляющимися во время изготовления.

Выпускается материал в виде листов, подобных шиферным, и фрагментов типа черепицы. При аналогичных свойствах, размеры листа ондулина отличны от шифера. Черепицу целесообразно применять на крышах сложной конфигурации для уменьшения отходов.

Монтаж обрешетки

Шаг обрешетки

Шаг обрешетки имеет большое значение для долговечности кровли.

Если угол наклона крыши незначительный (до 10 градусов), необходима сплошная обрешетка из OSB, теса, доски, фанеры, это не позволит тяжелой снежной массе продавить листы еврошифера. Длина концевого нахлеста не должна быть менее 300 мм, нахлест сбоку — две волны.

Если угол наклона 10-15 градусов, обрешетка выполняется из брусков 40х50 или 50х50 мм, допустимый ее шаг — 40-45 см. Достаточный нахлест — одна волна и 20 см в длину.

Если кровля выполняется под углом в 60 градусов, шаг обрешетки увеличивается до 60 см. В областях, где снеговая нагрузка стабильно высока — 45 см. Напуск шифера по длине — 17 см, сбоку — одна волна.

Крепление листов ондулина в зависимости от угла крыши

Сплошная обрешетка

Сплошное основание под ондулин нет необходимости устанавливать плотно встык. Между плитами, фанерой или досками допустим зазор в 1-4 см. Так получится экономия до десяти процентов листового материала или доски. Если площадь кровли велика, экономия окажется существенной.

Самой дешевой получится обрешетка, выполненная из теса.

Обрешетка из пиломатериалов

Первой под ондулин монтируется гидроизоляционный слой, вдоль стропильных ног набиваются рейки контробрешетки. Выполняется свес, монтируется карнизная доска. Вторую доску устанавливают параллельно карнизной, расстояние между ними — 28-30 см. Далее шаг выдерживается согласно плану. Доски, брус фиксируются саморезами или гвоздями.

Если расположение стропил таково, что плоскость получается идеально ровной, проще пользоваться гвоздями. Если высоту элементов обрешетки надо корректировать, то предпочтительнее саморезы.

Располагая элементы обрешетки, учитывают расстояние между их осями. Для соблюдения строгой параллели по отношению к карнизу, применяют точный деревянный шаблон.

На широких скатах доски обрешетки приходится стыковать по длине, тогда они располагаются в шахматном порядке. Геометрическую правильность обрешетки проверяют с помощью шпагата, натягиваемого по диагоналям. Если длина не совпадает, находят и исправляют недочеты.

Обрешетка, выполненная качественно, сделает кровлю прочной, способной выдержать расчетные нагрузки.

Кровля крыши ондулином

Листы ондулина выглядят аналогично обычному волнистому шиферу. Разметку на них выполняют цветным карандашом. Для нанесения ровных линий удобно в качестве линейки накладывать ненужный обрезок.

Элементы легко разрезаются циркулярной пилой или обычной ножовкой. Ножовка не застопорится, если слегка смазать ее минеральным маслом.

Вес стандартного листа — около шести килограммов, поэтому осуществить кровлю из ондулина своими руками возможно.

Выбирая место закрепления первого листа, ориентируются по направлению ветра, который преобладает в данной местности. Выбирают нижний край ската, противоположного направлению ветра. Первый ряд составляют целые листы, расположенные с учетом свеса. Первым во втором ряду укладывают лист, разрезанный вдоль пополам.

Фиксируют листы на обрешетке гвоздями. На один лист их необходимо взять 20 штук. Крепят нижний край, от него дважды отступают на треть длины листа и забивают гвозди, пропуская одну волну, начиная с нахлеста.

Чтобы точно направить лист шифера по брусу, ориентируются на натянутую веревку.

Схема укладки листов ондулинаКровля крыши ондулином намного экономичнее, чем кровля каким-либо другим материалом. Однако, если этот фактор не имеет для вас никакого значения, то лучше осуществить кровлю металлочерепицей или профнастилом. Если вы задумываетесь, что лучше ондулин или металлочерепица, все зависит от того, что для вас важнее.

По сути, ондулин — это кровельный материал, который сделан из целлюлозы (бумаги), по-этому по такому параметру как пожаробезопасность он проигрывает и металлочерепице, и профнастилу, и другим кровельным материалам.

Ознакомившись с данной статьей вы узнаете что лучше ондулин или профнастил? Перечисленные и раскрытые технические характеристики каждого материала помогут сделать вам правильный выбор.

Конек, ендовы

Элементы конька начинают закреплять с того ската, который находится против ветра.

К добавочным брускам обрешетки коньковые элементы крепят гвоздями. Крепежные элементы входят в глубину каждой волны.

Ендовы фиксируются фрагментами из того же материала, что и основные листы.

От птиц, мусора и насекомых пространство под кровлей защитит специальная гребенка для вентиляции.

Окно, вентиляционная труба

Если предусмотрено кровельное окно, его фиксируют гвоздями в месте стыка с волнами листов ондулина. Лист, расположенный выше окна, укладывают с нахлестом. Для герметизации расстояния между листами еврошифера и коньком используют специальный заполнитель.

Компании, производящие ондулин, выпускают и вентиляционные трубы, которые необходимо закреплять гвоздями по каждой волне. Для оформления всех стыков используют специальную ленту.

Соблюдая инструкцию по монтажу ондулина, получают качественную, долговечную кровлю, способную выдержать нагрузку от снега и ветра, не испортиться при перепадах температуры.

-инструкция о монтаже ондулина и других элементов

Предлагаем вашему вниманию несколько видео-уроков, которые расскажут о том как осуществить монтаж ондулина и некоторых других элементов.

Инструкция по монтажу листов ондулина и аксессуаров.

Порядок работ по монтажу ендовы.

Этапы работ по установке вентиляционной трубы на кровлю из ондулина.

Кровля ондулином поверх старой кровли.

Источник: http://MegaBeaver.ru/materials/ondulin/ondulin-instrukciya-po-montazhu-obreshetki-i-dobornyx-elementov.html
