Шаг обрешетки под профлист на крыше

Как сделать обрешетку крыши под профнастил – учитываем шаг и правила монтажа

С помощью профлиста можно соорудить красивую и достаточно надежную крышу. В данной статье мы расскажем о том, как сделать обрешетку под профнастил на крышу и рассчитать количество материала для нее.

Характеристика профлиста

Изготавливают профнастил из прочной листовой стали, так что на выходе получается достаточно надежный кровельный материал. Чем толще сталь, тем крепче и долговечнее получается профнастил. Кроме того, на его характеристики влияет еще форма профиля и высота волны.

Выбирать шаг обрешетки под профлист следует, исходя из индивидуальных характеристик материала определенной марки, уклона скатов крыши, а также возможных нагрузок на кровлю.

По мере увеличения высоты гофры возрастает также и максимально допустимая нагрузка на материал.

Монтаж обрешетки под профнастил выполняется из струганой доски или брусьев, которые крепятся перпендикулярно направлению стропил. Обрешетка может быть, как решетчатой, так и сплошной – все зависит от типа кровельного материала. Данный этап позволяет равномерно распределить нагрузку на крышу, а также увеличить срок ее эксплуатации.

В случае сооружения односкатных крыш, а также при создании каркаса для крыши из металлических или деревянных стропил, всегда монтируется обрешетка под последующую укладку кровельного материала.

Крепится обрешетка крыши под профнастил с помощью саморезов, скоб, дюбелей и гвоздей – все зависит от материала, из которого изготовлены стропила или основание кровли.

Как рассчитать обрешетку крыши

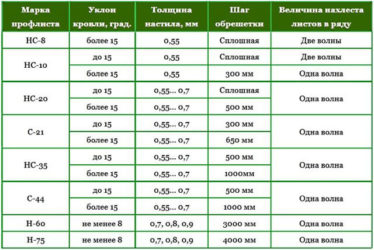

Шаг обрешетки под профнастил определяется строительными нормативами.

Согласно СНиПу существуют следующие ограничения:

• Если уклон скатов очень мал, скорее всего, потребуется сплошная обрешетка под профнастил, либо ее шаг должен быть не более 40 см – расстояние между досками зависит от марки и толщины материала.
• Уклон скатов средней величины предполагает, что шаг прогонов под профлист может колебаться в рамках 30-65 см.
• На крышах с достаточно большим наклоном между досками обрешетки могут быть зазоры до 1 метра.

• Некоторые марки профлиста отличаются повышенной жесткостью. Для крепления такого материала на крышах с уклоном от 8º обрешетку можно крепить с шагом до 3-4 метров.

Выбрать материал для перекрытия крыши стоит заранее, поскольку в инструкции к нему указаны правила по его монтажу. Желательно придерживаться рекомендованных производителем норм, согласно которым производится расчет обрешетки под профнастил.

Довольно востребованным для перекрытия частных домов является профлист с высотой волны в 35 мм и толщиной стали в 0,6-0,7 мм. В данном случае обрешетка крепится с зазором в 1,5 метра между планками, а расчетная нагрузка на материал составляет около 600 кг на 1 м2. Следовательно, для того чтобы почистить или отремонтировать такую крышу, по ней можно безбоязненно ходить. Тем не менее, настолько жесткий материал стоит достаточно дорого и не каждый может себе его позволить.

В случае применения материала с гофром в 21 мм или меньше, обрешетка односкатной крыши под профнастил должна укладываться с минимальным шагом, либо быть сплошной. Вызвано это невысокими показателями допустимой нагрузки на материал.

Наиболее прочным будет профилированный лист толщиной более 44 мм. Однако он применяется преимущественно в промышленности, но не в частном строительстве.

Как сделать подготовку

Для того чтобы определить размеры обрешетки под профнастил, следует замерить ширину и длину скатов и рассчитать шаг. Обратите внимание, что дополнительной прочности каркасу на карнизе и коньке можно добиться путем укладки двойного слоя досок. Кроме того, необходимо усилить места, где будут расположены слуховые окна, вентиляционные ходы, дымоход и прочие конструкции. К полученному расчетному количеству материала для обрешетки необходимо добавить 10 % на отходы.

Толщина обрешетки под профнастил должна быть, как минимум, 50 мм, в данном случае подойдет обрезная или необрезная доска или брус сечением 50×50 мм. Чтобы кровельный материал не был поврежден, древесина для обрешетки должна быть сухой. Оптимальными породами древесины считаются ольха, бук, ель и сосна. Важно, чтобы доска была предельно ровной.

Во время работы обратите внимание на качество поверхности пиломатериалов – они не должны быть деформированы или погнуты.

Поскольку в процессе эксплуатации крыши деревянные детали каркаса могут быть повреждены грибком или микроорганизмами, перед дальнейшим монтажом кровельного материала стропильную систему и обрешетку необходимо обработать антисептическими средствами. Дополнительно следует обработать древесину антипиренами. В настоящее время в продаже можно найти составы, совмещающие эти виды защиты.

Безусловно, лучше всего проводить обработку пиломатериалов еще до начала монтажа стропил и обрешетки, так можно быть уверенным, что все поверхности тщательно защищены. Однако допускается и нанесение защитного покрытия на уже установленный каркас.

Крепление обрешетки под профнастил

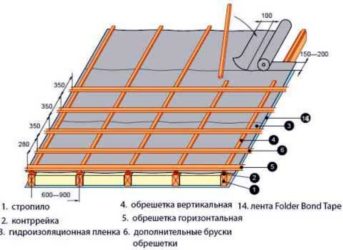

Для того чтобы кровля была надежной и долговечной, необходимо установить правильную обрешетку под профнастил. Перед началом работ особое внимание стоит уделить строению пирога кровли. Чтобы защитить стропила от разрушения под воздействием влаги, нужно постелить поверх них гидроизоляционный слой из рубероида или непроницаемой для воды мембраны. Контробрешетка из бруса 50×50 мм, размещенная поверх стропил, позволит создать вентиляционные зазоры, чтобы каркас крыши продувался и не начинал гнить.

К контробрешетке крепят основную обрешетку. Она представляет собой прибитые параллельно карнизу крыши бруски или доски. Для удобства работы можно натянуть веревку, чтобы можно было контролировать горизонтальность монтажа досок. Однако лучше все-таки воспользоваться деревянным шаблоном.

Для фиксации деревянной обрешетки принято использовать гвозди или крупные строительные скобы, а вот в случае с металлическим каркасом – потребуются саморезы. В случае если основа крыши состоит из бетона, вам понадобятся дюбели.

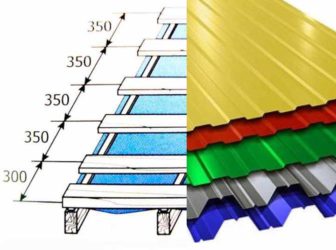

Сначала в самой нижней точке ската крыши строго параллельно краю устанавливают основную доску обрешетки. По толщине она превосходит все остальные элементы данной конструкции. Данный параметр определяется высотой волны профнастила и длиной крепежных элементов, которыми кровельный материал будет фиксироваться на обрешетке. В торцевых частях крыши потребуется установка ветровых досок (прочитайте также: «Зачем нужна ветровая планка для профнастила и как её правильно установить»). По высоте они будут превосходить все прочие детали обрешетки на величину гофры профлиста.

Крепление досок для обрешетки крыши под укладку профнастила выполняется, начиная с нижней точки по направлению к коньку. Бруски к каждому стропилу прибивают одним гвоздем – этого достаточно. А вот для надежного крепления досок потребуется по два гвоздя на каждое стропило, поскольку из-за большей, чем у брусков ширины, их может вывернуть, что приведет к деформации кровельного материала. По длине два соседних элемента нужно стыковать на стропильной ноге с помощью гвоздей или скоб. Обратите внимание, что стыковка элементов соседних ярусов не должна выполняться на одном и том же стропиле.

Источник: https://kryshadoma.com/profnastil-proflist/kak-sdelat-obreshetku-kryshi-pod-profnastil-uchityvaem-shag-i-pravila-montazha.html

Как сделать обрешетку кровли под профнастил?

Обрешетка является основой покрытия кровли. Такой комплекс элементов обеспечивает равномерное распределение нагрузки по всей поверхности крыши, в результате чего конструкция отличается надежностью и устойчивостью.

При этом необходимо правильное устройство обрешетки под профнастил, так как от этого зависит безопасность, качество и долговечность кровли. Весь комплекс монтажных работ достаточно просто выполнить своими руками и поэтому система элементов обрешетки не требует применения профессиональных навыков и сложных технологий.

В любом случае важно определить оптимальный вариант конструкции обрешетки, необходимую несущую способность и другие характеристики данного комплекса элементов.

Назначение и виды обрешетки

Профнастил представляет собой прочный, долговечный и практичный материал. При этом профилированные листы требуют монтажа комплекса элементов, которые обеспечивают дополнительную жесткость. Именно поэтому необходимо правильное устройство обрешетки под профнастил, что позволяет усилить прочность покрытия, равномерно распределить нагрузку на кровлю и создать безопасную конструкцию. Благодаря этому, обустройство крыши будет более качественным, а профнастил обеспечит хорошую защиту от влияния агрессивных факторов.

Прочный, качественный и жесткий каркас является основой для покрытия крыши. Обрешетка необходима для крепления металлических листов профнастила и поэтому данный комплекс деталей требует правильного монтажа и соблюдения некоторых правил. При этом технология создания является достаточно простой и может быть осуществлена своими руками. Для этой цели необходим точный проект кровли, учитывающий все особенности конструкции. Обязательным моментом является правильный расчет параметров, ведь от этого зависит надежность крыши и покрытия из профнастила.

Наиболее востребованными и эффективными являются следующие виды систем обрешетки:

• Крепление элементов со стандартным шагом, который составляет от 20 до 40 см. При этом угол наклона может быть около 1530 градусов, а высота профиля профнастила будет зависеть именно от данного параметра;
• Шаг обрешетки может быть в диапазоне от 50 до 75 см. Данный способ называется разреженным;
• Сплошная методика используется достаточно редко. При этом осуществляет практически сплошное крепление досок, между которыми обязательно должен быть зазор шириной примерно в 10 мм. Таким образом, элементы при температурном расширении не деформируют конструкцию.

Конструкция крыши частного дома включает в себя несколько слоев. Верхнее покрытие из профнастила монтируется на слой гидроизоляционного материала, который расположен на обрешетке. Данная система располагается на теплоизоляционном материале, уложенном на основу из досок, укрепленных на стропилах. При этом между слоями гидро- и теплоизоляции следует оставить зазор для вентиляции. Такой комплекс элементов обеспечивает оптимальные эксплуатационные характеристики дома и не требует осуществления сложных мероприятий.

При создании и обустройстве крыши любого здания важно правильно делать обрешетку под профнастил. Качество всей конструкции будет зависеть от характеристик и параметров используемых материалов, соблюдения технологии монтажных работ и расчета всех особенностей. Именно тогда обрешетка кровли под профнастил покрытие является надежной основой и защитой системы стропил от различных негативных воздействий.

Особенности монтажа

Создание настила кровли из металлических листов требует предварительной разработки проекта. Такой этап работ особенно необходим в том случае, когда крыша имеет сложные архитектурные элементы или форму. Любой тип кровли также требует расчета, но важно и подобрать технологию монтажа обрешетки. При этом учитываются климатическая нагрузка, вес профнастила, свойства материалов и другие особенности.

Наиболее востребованным в гражданском строительстве является деревянный вид обрешетки. Такая основа подходит для создания крыши частного жилого дома любой площади. Комплекс работ включает в себя следующие мероприятия:

• Проведение разметки, то есть определение места расположения брусьев на стропилах. При этом используются такие инструменты как уровень строительный, рулетка и карандаш. Шаг элементов будет зависеть от того, какой присутствует угол наклона крыши;
• Далее проводится выравнивание стропил в тех местах, где будут крепиться детали обрешетки. Различные неровности необходимо стесать и выровнять поверхность;
• Монтаж деревянных реек начинается от конька крыши. Для обрешетки следует использовать брусья с параметрами 50×50 или 25×100 мм;
• Комплекс монтажных работ по укладке профнастила требует применения качественных деталей. Процесс осуществляется снизу вверх, но необходимо оставить около 40 см для нижнего свеса.

В том случае, когда длина досок меньше размера ската, следует нарастить деревянные бруски. При этом стык элементов располагается на какой-либо части стропил. При наращивании каждого ряда следует располагать швы на разных стропильных брусьях. Такая технология обеспечит равномерное распределение нагрузки и надежность крыши.

Длина саморезов и гвоздей для крепления профнастила будет зависеть от толщины досок, а данный параметр следует увеличить вдвое и подобрать соответствующие элементы крепежа. В любом случае детали и материалы должны обладать повышенной устойчивостью к атмосферным осадкам. Например, все деревянные части конструкции важно обработать антисептиком и антипиреном, что позволяет предотвратить гниение и порчу крыши.

При определении и расчете шага обрешетки важно учитывать технические параметры и толщину профнастила. Также существенным моментом является высота профиля листов, которая подбирается в зависимости от наклона крыши, чем меньше угол ската, тем большая высота гребня подходит для монтажа настила. В любом случае основой является обрешетка, но также важно обустроить качественную контробрешетку, на которую крепится кровельный материал. Такой подход обеспечит необходимый вентиляционный зазор и оптимальные эксплуатационные характеристики крыши.

В процессе обустройства кровли важно правильно делать обрешетку под профнастила. Такая система элементов обеспечивает качественное и надежное крепление металлических листов. Для плоских кровель подходит металлическая обрешетка под профнастил, которая оптимальна также и при толщине листов более 0.7 мм. Обусловлено это тем, что толщина влияет на вес конструкции и требует более мощной несущей конструкции. При этом необходим тщательный расчет всех параметров, оптимальные габариты материала и крепежных элементов.

В процессе работ металлическая обрешетка под профнастила соединяется в нескольких местах методом сварки. Данные области и всю поверхность элементов следует обработать грунтовой смесью и покрыть эмалью. Такие манипуляции позволяют предотвратить коррозию и повреждение металла. Надежный каркас для настила будет более качественным и долговечным, а также устойчивым к различным агрессивным воздействиям. Обработка позволяет обеспечить хорошую защиту системы обрешетки, создать оптимальную основу для профнастила.

В процессе строительства важно создать достойное основание для кровельного покрытия. Сложные крыши, в которых присутствуют определенные архитектурные элементы или формы, требуют разработки проекта.Для достижения хорошего результата необходим точный расчет всех параметров, учет свойств материалов, применение высококачественных элементов и соблюдение технологии монтажа.

Источник: http://profnastil.center/krysha/obreshetka_krovli_pod_profnastil.html

Обрешетка под профнастил для крыши — какая нужна, расчет и устройство

Этот элемент кровельной системы является обязательным при изготовлении кровли из любого материала. Обрешетка имеет свои особенности для каждого вида кровли, ее назначение – равномерное распределение нагрузки от кровли на стропильную систему.

Применение профнастила – в настоящее время наиболее популярный вариант для обустройства кровли. Он представляет собой стальной оцинкованные лист, подвергнутый профилированию на специальных профилегибочных установках с целью придания ему большей жесткости и продольной устойчивости к ветровым и снеговым нагрузкам.

Листы укладываются на настил внахлест на 100-150 мм в продольном направлении и на одну волну профиля вбок. Крепление производится самонарезающими винтами с обязательным применением стальных шайб и резиновых (пластиковых) прокладок. Крепеж применяется только оцинкованный.

Выбор материалов для изготовления обрешетки

Прежде чем рассматривать вопрос о подборе материалов для настила, необходимо кратко рассмотреть, что такое стропильная система.

Стропильная система

Стропильная система – ряд арочных конструкций, формирующих внешний контур кровли и передающих нагрузку от нее на каркас здания. Изготавливается из древесины или металла, в индивидуальном жилищном строительстве применяется, как правило, древесина.

Отдельные арочные конструкции устанавливаются на расстоянии друг от друга в 700-800 мм. При этом учитывается раскрой материала досок обрешетки, чтобы стыки приходились на несущие балки без существенных потерь от обрезков материала.

Стропильная система изготавливается из древесины хвойных пород, обычно это брусок 100х50мм. Целесообразно обработать все элементы антибактериальными средствами и противопожарными пропитками. Это увеличит срок службы здания и повысит его безопасность.

Порядок изготовления обрешетки

Для изготовления обрешетки применяются доски хвойных пород размерами 30х100 мм для обрезной доски. Возможно применение не обрезной доски, при этом удаление коры с боковых поверхностей обязательно.

Этот элемент конструкции является подготовительным перед настилкой основного материала кровли. Ему предстоит работать в условиях постоянной влажности, поэтому требования к качеству досок повышенные. Не допускается присутствия на доске выступающих или подгнивающих сучков.

Доски настила набиваются на наклонные части стропильной системы перпендикулярно ее элементам. Поэтапно изготовление этого устройства выглядит следующим образом:

1. Перед тем как начать настилать обрешетку, нужно установить верхнюю паровую защиту. Для этого применяются рулонные материалы:
   • рубероид (толь);
   • пергамин;
   • пленка полиэтиленовая толщиной 6 – 9 микрон.
2. Натянуть вдоль края выступающих концов стропильных конструкций шнур, чтобы доски ложились ровно, дополнительно проверять их перпендикулярность деревянным угольником.
3. Доски настила устанавливать, начиная снизу, от свеса крыши. Шаг расположения досок зависит от угла наклона крыши и величины применяемого профиля: чем выше номер профиля и больше угол наклона, тем реже можно набивать обрешетку.
4. При определении шага обрешетки нужно учитывать и природно-климатические факторы: чем обильнее снегопады в данной местности, чем сильнее характерны ветры для региона, тем гуще нужно набивать обрешетку.
5. Факторы, подвластные человеку и имеющие влияние на качество кровли рассмотрим в приведенной ниже таблице:

Следует отметить, что в малоэтажном строительстве чаще всего применяется профнастил марки НС-35.

Согласно обозначению – высота его профиля составляет 35 мм, что достаточно надежно с точки зрения продольной жесткости и вполне приемлемо по ценовым показателям. Профили более мелких номеров также вполне применимы, но здесь нужно учитывать и размеры кровли, и местные условия. Ошибка в расчетах может дорого стоить, если крышу придется переделывать или восстанавливать.

Зависимость шага обрешетки от наклона кровли для различных марок профнастила:

Профнастил	Угол наклона кровли, град.	Толщина листа, мм	Шаг обрешетки
С-8	Не менее 15	0,5	Сплошная
С-10	До 15	0,5	Сплошная
Более 15	0,5	До 300 мм
С-20	До 15	0,5…0,7	Сплошная
Более 15	0,5…0,7	До 500 мм
С-21	До 15	0,5…0,7	До 300 мм
Более 15	0,5…0,7	До 650 мм
НС-35	До 15	0,5…0,7	До 500 мм
Более 15	0,5…0,7	До 1000 мм
Н-60	Не менее 8	0,7, 0,8, 0,9	До 3000 мм
Н-75	Не менее 8	0,7, 0,8, 0,9	До 4000 мм

Термин «сплошная обрешетка» означает, что расстояние между досками настила должно составлять 5-10 мм. Поскольку доски работают в условиях непосредственного контакта с атмосферным воздухом, не исключено их набухание с последующими поводками. Результатом может стать вспучивание крыши в отдельных местах и ослабление крепления при таких поводках.

https://www.youtube.com/watch?v=VO_XRw_Fb1k

Сплошная обрешетка применяется при любых условиях в подконьковом пространстве, то есть в местах, где в качестве финишной детали будут установлены коньки.

На местах пересечения крыши с дымовыми или вентиляционными трубами обрешетка также изготавливается сплошная.

1. В последние годы получили распространение устройства контробрешеток. В этом случае сначала набивается основная обрешетка как указано выше, а затем настилается паровая защита.
2. Поверх нее устанавливаются элементы контробрешетки в виде брусков сечение 50х50 мм. Здесь ее шаг определяется длиной применяемого профлиста, а он бывает 2000 или 2500 мм, с таким расчетом, чтобы нахлестные вертикальный стыки попадали на бруски. Контробрешетка устанавливается в том же направлении, что и основная.
3. Профилированный лист изготавливается не только из раскроенного листа, а, чаще всего, из листа в рулонах. Это позволяет производить его определенной заказной длины. Такие листы профнастила позволяют изготавливать крыши без поперечных нахлестных стыков. Во-первых, это повышает производительность при изготовлении кровель, во-вторых гораздо более технологично. Ограничивающий параметр – конструкция крыши. Если нужны листы длиной более 6,5 метра, возникнут трудности с их транспортировкой.
4. Основное правило при подборе крепежа – длина гвоздя должна составлять 3 толщины доски обрешетки. Такое крепление будет надежным и долговечным. Крепеж должен иметь защитное покрытие, как правило, оцинкованное.

Установка профнастила

Профилированные листы устанавливаются по готовой обрешетке, начиная снизу. В этом случае очередная карта будет ложиться поверх предыдущей, создавая герметичное перекрытие. Величина спуска кровли (выход листов профнастила за обрешетку) должна быть 150 – 200 мм. Далее процесс происходит в следующем порядке:

• второй лист в первом ряду накладывается на первый сбоку с перехлестом на одну волну;
• перед тем как окончательно его закрепить на обрешетке следует тщательно выверить натянутым шнуром прямолинейность размещения обоих листов, при возникновении перекоса в дальнейшем возможна неисправимая деформация всего кровельного полотна;
• таким же образом выполняется укладка всего первого ряда;
• укладка второго ряда производится также снизу вверх, при этом выполняется перекрытие листов сбоку на одну волну;
• процесс повторяется до окончания укладки профнастила по всей плоскости кровли.

Крепление листов производится винтами. Длина винта должна быть как минимум вдвое больше высоты профиля. Так, используя настил марки НС-35, нужно применять винты длиной не менее 70 мм.

Обязательным комплектующим элементом крепежа является металлическая шайба соответствующего винту размера и эластичная прокладка под шайбу. Этот элемент изготавливается из резины, силикона, капролактама и других похожих материалов для обеспечения герметичности места крепления. Весьма важно! При затяжке винта нужно проследить, чтобы эластичный элемент не был раздавлен крепежом.

Крепеж для кровли применяется только оцинкованный.

Крепление карты производится в гребень профиля, чтобы избежать застаивания влаги в местах крепления. На поперечных нахлестах количество точек крепления должно быть увеличено – целесообразно выполнять его через один гребень.

Финишными работами по установке кровельного одеяла являются установка ветровых досок и коньков на изгибах крыши.

Блиц-советы

1. Обратите особое внимание на антибактериальную и противопожарную защиту применяемой древесины. В настоящее время имеется достаточно препаратов для этого, в том числе обладающие одновременно обоими защитными свойствами. Одним из лучших природных веществом с такими свойствами является бишофит натрия.
2. Устройство кровли – завершающий этап возведения вашего жилища. От ее качества и стойкости зависит долговечность здания и уют в доме.
