Шаг обрешетки под профнастил

Шаг обрешетки под профнастил — инструкция по креплению обрешетки

Последним и завершающим этапом строительства дома является перекрытие крыши, то есть постройка обрешетки и укладка специальных покрытий сверху. На данном уровне развития строительной индустрии основную роль в покрытии дома играет такой материал как профнастил. Он удобен, прочен, эффективен, обладает всеми основными свойствами для хорошей защитной функции крыши.

Шаг обрешетки под профнастил

Одним из важнейших этапов при установке профнастила является предварительная обрешётка, которая должна иметь правильную структуру и стабильно выполнять свою главную функцию – прочно закрепить материал, которым будет покрываться крыша. Обрешетка составляется из досок или брусков, устанавливаемых на прочную опору, затем эффективно скрепляется скобами. При правильной установке данного каркаса обрешетка будет прочной и мало подверженной влиянию плесневых процессов.

Основными материалами для обрешётки служат дерево и металлические каркасы. Дерево применяется для постройки крыш в частных домах. Металлический каркас, в свою очередь, используется для промышленных сооружений. Структура и материал обрешетки варьируются в зависимости от предполагаемой нагрузки на крышу, а так же от специфических особенностей постройки.

Варианты крепления обрешетки

Существуют два варианта кровель при укладке профнастила:

• Первый — это односкатные крыши, которые в основном применяются для постройки хозяйственных сооружений.
• Второй тип – двускатные, ими преимущественно покрывают жилые дома. Наклон крыши при различных видах построек изменяется от 0 до 60 градусов. Схема конструкции должна быть хорошо продумана и рассчитана.

Главными составляющими элементами обрешетки являются деревянные брусья, укладываемые перпендикулярными стропами с определенным шагом. Закрепляются преимущественно гвоздями. При правильно выполненной конструкции крыша будет прочна и нагрузку будет распределять равномерно.

Основную доску в обрешётке располагают вдоль по карнизу, ее толщина должна быть толще других досок. Помимо этого, туда, где будут выведены дополнительные элементы крыши, такие как дымоходы, вентиляция и пожарный люк, требуется прикрепить дополнительные доски. Сама же обрешетка крепится уже после того, как под профнастил был постелен изоляционный слой и выведена вентиляция. Расчет толщины проводится с оглядкой на высоту профлистов и длину крепежных элементов, удерживающих профиль снаружи.

Обрешетку рекомендовано делать с шагом тридцать сантиметров и менее, для правильного расчета шага нельзя забыть о сечении профиля и толщине материала, при уменьшении угла кровли расстояние между досками обрешётки должно также уменьшаться.

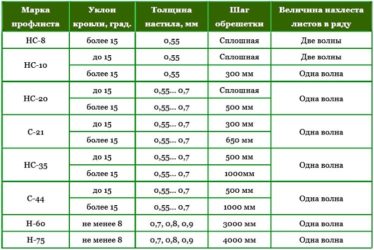

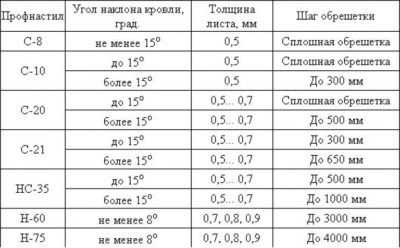

Таблица шага монтажа обрешетки в зависимости от угла кровли и толщины листа  профнастила

В торцах с обеих сторон требуется установить ветровые доски, предполагается их расположение выше основной обрешетки ровно на такое значение, на какое поднимется профнастил.

Помимо вышеперечисленных факторов, на длину шага влияют климатические условия региона, подразумевающие определенные нагрузки от снега и града, а так же выбранный вами уклон крыши. Отдельно следует сказать о создании возможного зазора, направленного на борьбу с ветром.

Выдерживаемая нагрузка прямо зависима от высоты профиля: чем более высота, тем большую нагрузку конструкция сможет выдержать.

Если угол наклона крыши до пятнадцати градусов, обычно устанавливают профнастил типа С20, при этом используется сплошная обрешётка, а сами профильные листы кладутся внахлест, в две волны. При применении профилированного листа типа С35 обрешетка будет конструироваться с шагом в тридцать сантиметров и нахлестом в одну волну. Иногда возможен шаг в шестьдесят пять сантиметров, но при этом значительно снижается величина допустимой нагрузки. Шаг пятьдесят сантиметров используется для профнастила типа С44 или выше.

Для профилактики и сохранности деревянных элементов обрешетки доски следует обработать специализироваными антисептическими составами. Этот шаг сбережет древесину от распространения плесневого грибка, а также сохранит от насекомых и вредителей. Данное действие необязательно, но если вы хотите, чтобы ваша крыша служила дольше, рекомендовано использовать этот совет.

Основным крепежным материалом для закрепления профнастила на крыше является специально разработанный для данной цели саморез. Он представляет собой своеобразные болты со сверлом в конце, а так же обладает специальной резиновой прокладкой возле шляпки. Для поддержания стиля вашей крыши, шляпки на саморезах имеют цвета, сходные с цветами профнастила.

Крепление профнастила к обрешетке

Саморезы прикрепляют профнастил к обрешетке только в нижней части волны.Так же в качестве креплений возможно использовать кровельные гвозди и v-образные крепления. У каждого из способов есть свои преимущества и недостатки. Следует отметить, что гвозди хорошо исполняют свою функцию при креплении профнастила в качестве защитных щитов, а также для облицовки стен. V-образные крепления применяются для закрепления профильных листов в качестве потолка.

Профильные листы укладываются по направлению от нижнего ряда к верхнему. Нужно помнить, что первый ряд листов должен выступать на восемь — пятнадцать сантиметров от стены, дабы защитить ее от нежелательного влияния влаги.

  — монтаж обрешетки под профнастил размер шага

Источник: https://StroyVopros.net/kryisha/shag-obreshetki-pod-profnastil.html

Шаг обрешетки под профнастил

Очень удобным способом покрытия крыши является профилированный настил. Использовать этот универсальный строительный материал можно при сооружении жилых домов и дач, хозяйственных построек и гаражей, навесов и беседок. Он станет надёжной защитой для дома или другого сооружения. Но чтобы крыша из профнастила служила дольше, нужно подобрать обрешётку, а также её шаг.

Надо выбрать материал, это может быть как дерево для частных домов и дач, так и металлические сооружения для промышленных зданий и высотных многоэтажек.

Применение профилированного листа

Профилированный лист нашёл своё применение в сооружении:

• «Сэндвич-панелей»;
• Металлических заборов;
• Отделки стен;
• Кровля крыш;
• Сооружение опалубки.

Часто можно заметить, что заборы вокруг строек возводят из профилированных листов. Объяснить такое решение можно тем, что профнастил лёгок в установке, нетребователен в уходе, а также долговечен.

Владельцы частных домов довольно часто огораживают территорию своего участка металлическими листами с рельефом.

На это влияет цена и надёжность при использовании забора как постоянной ограды.

Оцинкованные или с полимерным покрытием листы могут быть использованы при перекрытии крыш и их ремонта.

Способы крепления обрешётки под профилированный настил

Варианты крыши: односкатная и двускатная.

• Основной составляющей частью обрешётки являются брусья, что укладываются под прямым углом к стропам.
• Выбрав нужный шаг, брусья крепят болтами, скобами либо, наиболее часто, гвоздями. Правильно рассчитанная обрешётка продержит вашу кровлю очень долго.
• Вдоль карниза должна быть расположена доска, которая толще основных обрешеточных брусьев.
• Дополнительного укрепления требуют и особенности крыши, например, дымоход, окно, пожарный люд и другое. В этом случае стоит укрепить периметр выходов дополнительными досками.
• Крепление профилированного настила происходит только после того, как было застелено изоляционное полотно и установлена вентиляционная система.
• Толщину стоит рассчитать, беря во внимание высоту профнастила и длину креплений снаружи, что держат профиль.
• Рекомендовано выбирать расстояние между шагами не более тридцати сантиметров. А с уменьшением угла наклона, то есть, чем менее крутая крыша, тем шаг обрешётки должен уменьшаться.
• Берётся во внимание и то, насколько прочен и толст материал, в какой мере лёгок профнастил и при каких условиях погоды он должен держаться.
• Стоит установить на торцах крыши ветровые доски. Они должны возвышаться над каркасом настолько, чтобы закрывать профнастил.
• Длина шага во многом зависит от высоты крыши, града, снега и прочих осадков, что делают дополнительную нагрузку на крышу.
• Чем длиннее была выбрана высота профиля, тем более высокая нагрузка на крышу может быть допущена.
• Если крыша имеет скат не более пятнадцати градусов, то используют тип профнастила С20 (использование сплошной обрешётки и укладка профилированных листов производится внахлёст, двумя волнами).
• При использовании листов типа С35, шаг обрешётки увеличивают до тридцати сантиметров, и укладка листов производится одной волной. Если при этом типе монтажа использовать шаг в 55 – 65 сантиметров, то надо готовиться к уменьшению критической нагрузки.
• Тип профнастила С44 кладут при шаге обрешётки в шестьдесят пять сантиметров. При данном шаге можно использовать и высшие категории профилированного настила.
• Использование антисептиков и других веществ, что могут защитить дерево от вредителей и неблагоприятных условий желательно, но необязательно. Они помогут вашей крыше простоять очень долго и не требовать дополнительного ремонта.
• Для наиболее удобного монтажа следует использовать специализированные саморезы. Они имеют сверло на конце и обрезиненную основу под шляпкой. Выпускают данные саморезы всех цветов и окрасок, для того, чтобы подходить под ваш тип крыши.
• Крепят профилированные листы на саморезы, гвозди или V-образные крепления. Использование гвоздей оправдано при облицовке стен и сооружении щитов защиты.
• Укладка профилированного листа производится от нижних рядов к верхним.
• Крепят листы к деревянной основе в углублениях между волнами.
• Края нижнего ряда профилированного листа должны выступать, создавая карниз, на 15 – 20 сантиметров от стен здания. Это убережёт последние от повреждений и порчи облицовки.
• Устройствообрешеткиподпрофнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам.

Совет. Обработать края брусьев от заноз и сколов легче на земле, ещё до сбора конструкции. Также пропитка антисептиком легче осуществляется по разобранному каркасу, чем по смонтированному.

Выбор материалов для настила профилированного листа

В промышленных и высотных зданиях используются металлические брусья и перекрытия. Для частных домов стоит выбирать пиломатериалы.

• Размеры среза деревянного бруса не должн быть меньше 50 на 50 миллиметров.
• Стоит подсчитать количество материалов в местах выхода дымохода, окон или пожарных люков. Там расход дерева увеличивается в два раза. На краях крыши используется не одна, а сразу две доски, что придаёт покрытию дополнительной прочности.
• Кроме брусьев можно пользоваться толстой доской с толщиной не менее пятидесяти миллиметров.
• Материал должен быть сухой, без признаков деформации, а также не иметь дефектов.
• Деревья можно выбирать такие как ель, сосна, бук, ольха.
• Можно приобрести уже готовые материалы с пропиткой антисептиком и противопожарной смесью. Однако, уже готовые непропитанные брусья можно обработать покупными составами, которые обеспечат полную защиту за одну обработку.

Виды каркаса для обрешётки и особенности его конструкции

При выборе конструкции обрешётки важно учитывать угол наклона ската крыши, высоту гофры профилированных листов, и количество скатов (односкатная или двускатная крыша).

В следующей классификации будут приведены типы обрешётки от самого малого шага до самого большого шага между брусьями.

• Сплошная обшивка из фанеры или OSB. При этом крышу полностью устилают деревянными листами, что будет служить основой для настила. Такой тип используется для настила мягких кровельных материалов типа рубероида.
• Сплошная контробрешётка. Если обрешётка с большим шагом, то рейки, что идут по диагонали крыши, создают почти сплошной настил. Подходит для кровли многими кровельными материалами.
• Сплошная обрешётка под полужесткие крупные настилы. Здесь доски настилают параллельно друг другу и вдоль крыши. Подходит для ровных листов металла или не гофрированного профнастила.
• Разреженная обрешётка под малоразмерные, жёсткие кровельные материалы. Шаг обрешётки немного меньше листа материала. Подходит для малогабаритных гофрированных профнастилов.
• Разреженная обрешётка под крупноразмерные жёсткие кровельные материалы. Шаг этого каркаса позволяет класть на два пролёта один лист материала.

Этапы монтажа обрешётки под профилированный настил

1. Расчёт затрат материала. Создав чертёж на бумаге, обмеряв метраж с учётом коньков, выступов и прочих особенностей крыши, можно рассчитать количество пиломатериалов, что уйдут на устройство обрешётки.
2. Подготовительный этап, выбор и закупка дерева.Убрав из предлагаемого ассортимента дефектные доски и брусья, стоит обратить внимание на ценовую категорию и качество. Оптимальными в этом плане станут хвойные породы (ель, сосна, кедр).
3. Обработка материалов противокоррозионными и противопожарными средствами.

    Так как обрешётка часто используется в тёплых помещениях, стоит задуматься о защите дерева от гноения и грибка. А ещё противопожарная безопасность требует обработки дерева противопожарным составом. Можно заказать как отдельно жидкость для обработки, так и уже заранее пропитанные элементы каркаса.
   Продаются составы, что комбинируют в себе как гидрозащитные  свойства, так противопожарные. Такой вариант сэкономит вам не только силы, но и деньги. Можно обработать обрешётку уже после установки или ещё до монтажа. В последнем случае намного легче проводить работы.

4. Монтаж и устройство каркаса.

    Перед монтажом каркаса кладут гидроизоляционный слой:

• 1. нанесите разметку под предполагаемое местоположение брусьев, и нижних коньков;
  2. при крепеже брусков к деревянной основе, нужно пользоваться строительными гвоздями;
  3. при крепеже брусков на бетонную основу или основу из цемента, используйте дюбеля;
  4. для крепежа металлических составляющих, стоит использовать саморезы.

1. Все последующие элементы монтируйте снизу вверх. А для соблюдения параллельности досок, натягивайте шнур по разметке с разных сторон крыши.

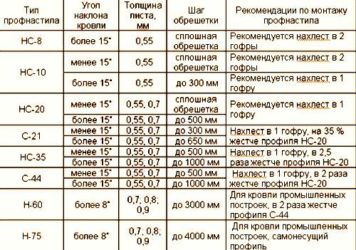

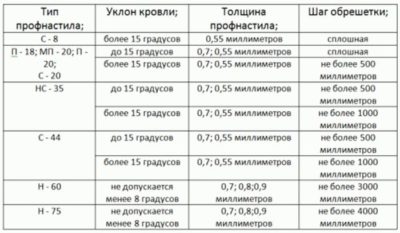

Шаг обрешетки под профнастил С-8, П-18, МП-20, п-20, С-20, НС-35, Н-60, Н-75, С-44.

Крепление профилированного листа к обрешётке

Укладка профилированного настила довольно простой процесс. Укладывают его параллельно ходу карниза. Настилают только вдоль крыши и снизу вверх.

1. Для начала надо гидроизолировать и утеплить кровлю. Этим целям хорошо послужат ПВХ-мембраны, а также как утеплители – пенопласт и стекловата.
2. Укладка листов происходит внахлёст, что напрямую зависит от угла наклона крыши.
3. Все зазоры, что образовались при монтаже, следует хорошо пропитать битумной мастикой.
4. К дереву профилированные листы крепятся саморезами со сверлом на конце, под шляпками имеется обрезиненный участок. Сами шляпки окрашиваются в различные цвета, для соответствия окраске настила крыши.
5. Чтобы слой гидроизоляции работал исправно, стоит предусмотреть зазор между этим слоем и настилом профилированных листов. Он должен составлять 20 – 40 миллиметров. Достичь этого можно наложением реек из соответствующей толщиной прямо на слой изоляции.

Виды профилированного настила

Маркировки по ГОСТ 24045-94:

• Кровельный. Высота волны будет разная, от 35 до 44 миллиметров. На этой разновидности профнастила будет нанесена маркировка «CH». Кровельный настил подойдёт для сооружения новой крыши и капитального ремонта старой. Поскольку он очень прочный, то выдерживает большие снежные нагрузки даже на горизонтальной крыше.
• Стеновой. Волна будет высотой 35 – 44 миллиметра. Используется для обшивки стен, установки заборов и постройки малых конструкций. Хотя и допускается настил такого материала на крышу, но её уклон должен быть большим и обрешётка иметь сплошной вариант перекрытия. Но не стоит экономить, лучше выбрать тип накрытия «CH».

Разновидности профнастилов:

• Комбинированный профнастил. Его используют как один из составляющих элементов для различных конструкций. Как несущий материал, его тоже можно использовать.
• Профнастил оцинкованный. Не имея полимерного слоя, его нельзя использовать для сложных условий. Однако из-за прочности и небольшой цены, можно использовать как накрытие на крышу.
• Крашеный профнастил. Это не только повышенная эстетичность, но и дополнительная защита от внешних воздействий. Можно использовать в любом типе сооружений, от отделки стен до покрытия крыши.
• Профнастил из алюминия. Отличается повышенной устойчивостью к разрушительным факторам. Это было достигнуто покрытием оксидной плёнкой, она защищает крышу от повышенной влажности.
• Опорный (несущий) профнастил. Из-за особой конструкции, эти виды настила выдерживают наибольшую нагрузку.
• Кровельный профнастил. Можно использовать как накрытие, так и для облицовочных работ. Удобен в настиле крыши, так как его можно класть по методу укладки шифера.
• Облицовочный (стеновой) профнастил. Используется как защита для стен и прочих конструкций, где используется обрешётка.

Выбирая тип обрешётки, стоит учесть не только желаемую форму крыши, но и тип накрытия, условия при которых она будет использоваться, а также вид материала, что будет ложиться на каркас. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

Источник: https://krovlya777.ru/materials/profnastil/shag-obreshetki-pod-profnastil.html

Обрешётка крыши под профнастил — расчет шага, выбор материала и установка

Во время строительства кровле уделяется особое внимание, так как от ее защитных свойств и долговечности в большой степени зависит срок службы здания. Она защищает от погодных условий и температурных перепадов не только жителей, но и конструкцию всего дома в целом. Не меньшая роль отводится каркасу кровли, а именно стропильной системе и обрешётке, которые будут различны в зависимости от вида покрытия. В данной статье мы поговорим об обрешётке под профнастил.

В течение многих лет самыми распространенными материалами для устройства кровель скатных крыш были асбестоцементные волнистые листы, устанавливаемые внахлест. И кровельное железо, оцинкованные листы которого для обеспечения водонепроницаемости стыков соединялись между собой специальным трудоемким способом – при помощи фальцев.

Профнастил получил широкое распространение для устройства кровель в последние десятилетия. Он совмещает в себе все достоинства кровельного покрытия из оцинкованного железа, удобство монтажа и установки, свойственное асбоцементной кровле. Позже выяснилось, что профнастил пригоден для использования в качестве заборов и оград, а также, что профилированные металлические панели можно применять для ограждающих (стеновых) конструкций быстровозводимых легких строений таких, как павильоны, ларьки, склады, автобусные остановки, гаражи.

Виды профнастила и их особенности

Выпускающийся в настоящее время профнастил различают по его индивидуальным признакам, к которым относятся:

• рисунок профиля; обычно профиль представляет собой синусоиду — правильную и неправильную (в виде трапеций, прямоугольников или сложной составной формы);
• выдерживаемая нагрузка; устанавливает область применения — для покрытий, стен или двойного назначения;
• вес одного листа и его толщина; информация необходимая для расчета нагрузки от кровли, а также для определения шага и сечения обрешетки; имеет значение для выбора способа монтажа;
• виды и свойства защитных пленочных покрытий; стойкость к атмосферным воздействиям и класс антикоррозионной защиты металла при эксплуатации; разнообразные цвета покрытия придают кровлям и ограждениям эстетический облик, благоприятно влияющий на восприятие окружающей среды.

Весь выпускаемый профнастил помечается специальной буквенно-цифровым обозначениями. Самые распространенные марки – это С8, С10, С18, С21, С44, НС20, НС35, НС44, Н57, Н60, Н75. Здесь буква С (стеновой) обозначает применение такого профнастила для ограждений, буква Н (несущий) – для кровельных покрытий, НС (комбинированный, двойного назначения) – может быть использован как для ограждений, так и для покрытий. Цифры обозначают высоту волны в миллиметрах.

Выбор обрешетки для профнастила

Для обрешетки, опорных балок малого сечения, на которые укладываются и прикрепляются листы профнастила, используются деревянные доски и брусья. А также металлический прокат в виде уголка или труб.

В индивидуальном строительстве наибольшее распространение получила деревянная обрешетка. В зависимости от толщины, высоты волны, прочности и способности металлопрофиля выдерживать изгибающие нагрузки обрешетка может быть сплошной или разреженной.

Сплошная обрешетка устраивается из необрезной доски толщиной от 3 до 5 см в тех случаях, когда скат кровли располагается под углом от 15 и менее градусов. Если угол наклона превышает это значение, обрешетка может быть выполнена из связываемых со стропильной системой деревянных брусьев, располагаемых с шагом от 350 до 600 мм. Сам же угол наклона кровли принимается исходя из региональных значений нагрузок от снега и дождя, а также воздействия ветровых нагрузок.

При отапливаемом чердаке обрешетка обычно является одним из элементов кровельного пирога. Он состоит дополнительно из теплозащитного материала (минеральной ваты), пароизоляционной и гидроизоляционной пленок (специального назначения или обычной полиэтиленовой), а также потолочной конструкции, обращенной внутрь помещения.

Между профнастилом и теплоизоляцией обязательно должен быть устроен вентилируемый зазор для предотвращения образования конденсата при перепадах наружных температур. Перед установкой профнастила деревянные элементы обрешетки обрабатывают антисептиками для предотвращения поражения грибком и гниения древесины.

А также покрыты антипиренами, снижающими опасность возгорания и пожара.

Расчет шага обрешетки

Обрешетка является неотъемлемой частью кровельного покрытия. Ее шаг — расстояние между соседними элементами, определяется в зависимости от угла наклона кровли и жесткости листового кровельного покрытия. Угол наклона скатных кровель может варьироваться в очень широких пределах и зависит от замысла проектировщика и желания заказчика.

Жесткость покрытия характеризуется его типом, размерами и толщиной. Профнастил специально создавался таким образом, чтобы его волны выполняли функции своеобразных ребер жесткости. Жесткость профнастила зависит от типа профлиста, высоты его ребер и толщины металлического листа, из которого он был изготовлен. Шаг обрешетки выбирается в соответствии с требованиями СНиП и рекомендациями производителя. Примеры расчета шага обрешетки для некоторых марок кровельного профнастила приведены в таблице 1.

Таблица 1.

Маркировка	Уклон ската кровли	Толщина , мм	Шаг , мм
НС-8	< 15°	0.55	Сплошная
> 15°	0.55	Сплошная
НС-10	< 15°	0.55	Сплошная
> 15°	0.55	300 мм
НС-20	< 15°	0.55… 0.70	Сплошная
> 15°	0.55… 0.70	500 мм
НС-35	< 15°	0.55… 0.70	500 мм
> 15°	0.55… 0.70	1000мм
Н-60	> 8°	0.70, 0.80, 0.90	3000 мм
Н-75	> 8°	0.70, 0.80, 0.90	4000 мм

Виды и расход материала

При строительстве дома, особенно это относится к частному строению, немаловажное значение имеет стоимость материалов и их необходимое количество. Посчитать количество требуемых листов профнастила несложно, используя простейшие геометрические построения. Сначала нужно вычертить развертку кровли, соблюдая в выбранном масштабе все ее пропорции и размеры.

Важно! не горизонтальную проекцию, как на строительном плане, а именно развертку!

Дополнительно следует учесть, что кровля должна иметь свесы – карнизный, в направлении ската кровли и боковой (фронтонный). Размеры и площадь этих свесов зависят от проекта, угла наклона и действующих ветровых нагрузок. В таком же масштабе следует изготовить из бумаги или картона шаблон металлопрофильного листа (обычно его стандартные размеры составляют 1090 х 1050 мм). Учитывая что монтаж начинают с самого нижнего левого листа, отрежем справа и вверху полосы, соответствующие размерам перехлеста. Теперь, рассчитав сколько раз уложится шаблон в границах горизонтальной проекции, можно определить необходимое количество листов.

https://www.youtube.com/watch?v=VO_XRw_Fb1k

Ширину перехлеста принимают в зависимости от уклона кровли. При уклоне меньше 15 градусов он должен быть не менее 200 мм, от 15 до 30 градусов – 150 мм, свыше 30 градусов – 100 мм.

Количество брусьев или досок для обрешетки (в погонных метрах) рассчитывается при перемножении длины одного элемента на их общее количество. Так же рассчитываются и необходимые инвентарные крепления (шурупы-саморезы), их количество на один лист умножается на весь объем.

Правильный монтаж профлиста на обрешетку

Монтаж профильных металлических листов начинают с левого нижнего угла кровли. Перед закреплением этот первый лист выравнивается по своему положению относительно фасада здания. Если построенное здание в плане имеет заметные перекосы, при выравнивании следует отдавать предпочтение фасадной стороне.

Дальнейшая установка состоит из двух основных операций – скрепление листов между собой по возвышающейся волне и последующее прикрепление их к обрешетке по волне вогнутой. Для скрепления используются специальные шурупы-саморезы подходящего цвета с уплотнительной шайбой, стойкой к агрессивным атмосферным воздействиям. На один квадратный метр покрытия может быть израсходовано до 10 таких инвентарных креплений. Особое внимание уделяется местам примыканий к выступающим частям кровли – дымоходам, вентиляционным трубам, слуховым окнам и местам сопряжений частей кровли с разными уклонами (ендовы).

Герметизацию мест примыканий обеспечивают при помощи использования стеклоткани и атмосферостойких силиконовых мастик. Для защиты коньков – самых выступающих мест кровли применяют специальные коньковые погонные элементы, изготавливаемые в стиле и цвете, соответствующим установленному профнастилу.

Своими руками выполнять кровлю из профнастила рекомендуется только на не ответственных постройках – сараях, гаражах, летних кухнях. Для устройства кровли на таком важном сооружении, как жилой дом лучше пригласить специалистов соответствующего профиля. Они имеют опыт выполнения таких работ и располагают нужными инструментами, инвентарем и приспособлениями. Эти же специалисты всегда помогут с выбором наиболее подходящей марки профлиста и других расходных строительных материалов, а также рассчитают их необходимое количество.

Источник: https://stroyinsider.ru/shag-obreshetki-krishy-pod-profnastil/

Обрешетка под профнастил шаг

Применение профнастила позволяет обустроить качественную, функциональную кровлю. Для обеспечения надежности и долговечности покрытия важно, чтобы обрешетка под профнастил была грамотно рассчитана и правильно смонтирована.

Особенности профилированного листа

Профнастил – достаточно легкий и прочный кровельный материал, выполненный из стального листа. Жесткость профлиста зависит от толщины металла, а так же от глубины и конфигурации профиля, ширины гофры. Шаг обрешетки, на которую крепится данный материал, напрямую зависит от характеристик конкретной марки профнастила, угла наклона кровли, предполагаемых эксплуатационных нагрузок.

Чем больше высота профиля – тем выше предельная нагрузка, которую способен выдержать профлист.

Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам. Данная конструкция обеспечивает необходимую прочность кровли, ее сопротивляемость и равномерное распределение внешних нагрузок.

Она монтируется при возведении стропильных систем из дерева или металла, а также на крышах с небольшим уклоном, выполненных из железобетонных плит. Монтаж деревянной обрешетки под профнастил выполняется при помощи скоб, гвоздей, саморезов, дюбель-гвоздей, в зависимости от материала стропильного каркаса или основания крыши.

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши :

• при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);
• при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
• если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
• отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 3000 или 4000 мм, если угол наклона ската составляет более 8 градусов.

Более подробно с зависимостью шага обрешетки от марки профиля можно ознакомиться благодаря таблице :

Угол наклона кровли, град

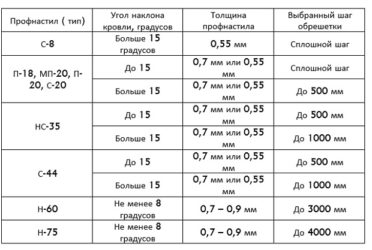

Таблица. Зависимость шага обрешётки от марки профнастила

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений .

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10%. так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи. Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей.

Доски и брус не должны быть покороблены, при необходимости поверхность элементов следует подправить.

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.

Допускается обрабатывать уже готовую обрешетку, но конструкция кровли будет значительно эффективнее защищена, если она монтируется из элементов, заранее качественно пропитанных огнебиозащитным составом.

Монтаж обрешетки

Как сделать обрешетку под профнастил? В первую очередь следует обратить внимание на структуру кровельного пирога скатной кровли, в случае, если в качестве финишного покрытия используется профнастил. Поверх стропил требуется уложить гидроизоляцию из рубероида либо специальной водонепроницаемой мембраны. Кровля из профлиста требует качественной вентиляции, поэтому вдоль стропил, поверх гидроизоляции, необходимо набить бруски сечением 50×50 мм – контробрешетка дает возможность создать требуемый вентиляционный зазор .

Обрешетка крепится к контробрешетке. Для этого доски или бруски набиваются параллельно карнизу строго горизонтально. Чтобы упростить монтаж, рекомендуется натягивать веревку, закрепив по краям ската и поверив ее горизонтальность, лучше использовать деревянный шаблон. К деревянным брускам контробрешетки обрешетка крепится скобами или гвоздями, если используются металлические элементы, следует применить саморезы. К бетонному основанию крыши она крепится с использованием дюбелей.

В нижней части ската, параллельно карнизу, крепится основная доска обрешетки, ее толщина должна быть больше, чем у остальных элементов. Толщина доски выбирается исходя из высоты профиля профлиста, а также длины используемого крепежа, с помощью которого закрепляется внешняя сторона листа кровельного покрытия. По торцам ската крыши необходимо установить ветровые доски. Их поверхность должна находиться выше, чем остальные элементы обрешетки, на высоту профиля профнастила.

Монтаж обрешетки под профнастил далее выполняется по направлению снизу вверх. Каждый брусок крепится к каждому стропилу на один гвоздь. Для крепления доски к каждому стропилу следует использовать два гвоздя по верхнему и нижнему краю, чтобы избежать выворачивания доски с повреждением кровельного покрытия при высоких нагрузках. Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами. На одной стропильной ноге не следует стыковать обрешетку соседних ярусов.

Как делать обрешетку под профнастил, соблюдая технологию монтажа, можно узнать из специально подготовленного видео.

Похожие новости

Источник: http://krovlya-mp.ru/obreshetka-pod-profnastil-shag.html

Какой шаг обрешетки под профнастил — Строительство и ремонт

Последним и завершающим этапом строительства дома является перекрытие крыши, то есть постройка обрешетки и укладка специальных покрытий сверху. На данном уровне развития строительной индустрии основную роль в покрытии дома играет такой материал как профнастил. Он удобен, прочен, эффективен, обладает всеми основными свойствами для хорошей защитной функции крыши.

Шаг обрешетки под профнастил

Одним из важнейших этапов при установке профнастила является предварительная обрешётка, которая должна иметь правильную структуру и стабильно выполнять свою главную функцию – прочно закрепить материал, которым будет покрываться крыша. Обрешетка составляется из досок или брусков, устанавливаемых на прочную опору, затем эффективно скрепляется скобами. При правильной установке данного каркаса обрешетка будет прочной и мало подверженной влиянию плесневых процессов.

Основными материалами для обрешётки служат дерево и металлические каркасы. Дерево применяется для постройки крыш в частных домах. Металлический каркас, в свою очередь, используется для промышленных сооружений. Структура и материал обрешетки варьируются в зависимости от предполагаемой нагрузки на крышу, а так же от специфических особенностей постройки.

Обрешетка под профлист с21

На первый взгляд может показаться, что основным элементом любой скатной кровли являются стропила. Но с этим утверждением можно смело поспорить. Основная функция стропильной системы – это передача нагрузки несущим строительным конструкциям, то есть стенам и фундаменту здания.

Обрешетка под профнастил на крышу из деревянных брусьев

Внешние нагрузки, воздействующие на кровельную систему, очень велики. Это и ураганные ветры, и проливные дожди, и обильные снегопады. Но все они, в первую очередь, воздействуют на прикрепленное к обрешетке кровельное покрытие. Поэтому именно обрешетка крыши под профнастил, по сути, является основным элементом конструкции кровли.

Именно разрушение обрешетки под профнастил из-за ошибок в расчете или низкого качества монтажа приводит к провисанию кровли, нарушению гидро- и теплоизоляции и даже к обвалу крыши. Большее бедствие, особенно, если это случается в холодную ненастную погоду, трудно себе даже представить. Поэтому устройство обрешетки под профнастил необходимо выполнять с особой тщательностью и аккуратностью.

Какой материал использовать для обрешетки под профнастил?

Обрешеткой под профлист называют специальный каркас, который предназначен для крепления паро- и гидроизоляции, утеплителя и кровельного покрытия. Изготавливается обрешетка из деревянных или металлических конструкций.

https://www.youtube.com/watch?v=EasyYktXJYg

Металлическая обрешетка под профнастил используется чаще для каркасов кровель промышленных зданий и, значительно реже, для холодных неутепленных крыш. Это обусловлено большей несущей способностью, прочностью и долговечностью, по сравнению с деревянными вариантами.

Устройство кровельного пирога — пароизоляция, гидроизоляция, утеплитель, контробрешетка и, собственно, сама обрешетка крыши под профлист

Стропильная система и обрешетка индивидуальных жилых зданий изготавливается, как правило, из дерева. Деревянная обрешетка под профнастил существенно дешевле металлической и, что немаловажно, гораздо проще в монтаже.

Для устройства обрешетки обычно используется деревянный брус размером 40х50 или 50х50 мм, или обрезная доска толщиной не менее 20мм. В последнем случае, как правило, берется доска 30х100 мм.

От размеров пиломатериалов, применяемых для изготовления обрешетки, зависит ее прочность. Определяются эти размеры при расчете несущей способности всей кровельной системы. Так, например, размеры деревянного бруса для обрешетки существенно зависят от того, какой выбран шаг стропил и шаг обрешетки для профнастила. Чем он больше, тем толще должен быть брус или доска.

Обрешетка под профлист — виды и особенности конструкции в зависимости от уклона

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

Обрешетка для стенового профнастила С21: 1 — контробрешетка, 2 — профилированный лист, 3 — шаг обрешетки

Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.

В приведенной ниже таблице указаны данные по необходимому расстоянию между досками для наиболее популярных марок профнастила и для двух вариантов уклона.

Обрешетка под профнастил — размеры шага в зависимости от уклона и марки профилированного листа

Уклон кровли, град.

Толщина профнастила, мм

Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Источник: https://newcomfortart.com/kakoy-shag-obreshetki-pod-profnastil/
