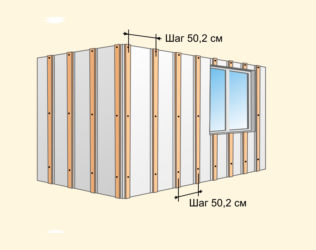

Шаг обрешетки под сайдинг

Обрешетка под сайдинг, ее разновидности и особенности монтажа

Чтобы закрепить на фасаде комплексную систему «сайдинг + теплоизоляция», которая эффективно защищает здание от мороза, ветра и осадков, следует знать, как сделать обрешетку под сайдинг.

Сайдинговая обшивка идеально декорирует кирпичные, бетонные, деревянные основания. Установка ведется независимо от погодных условий, кроме морозного периода. Панелями обшивают новостройки, предварительно закончив отделку фасада, реставрируют старые здания (что не мешает продолжать их эксплуатацию). Со стен удаляют гвозди, демонтируют оконные и дверные наличники, меняют прогнившие доски, заделывают трещины в бетонных стенах, после высыхания их грунтуют. Подготовленное основание не должно иметь явных выступов и углублений.

Монтаж обрешетки под сайдинг. Начинаем с выбора материала

Чаще всего конструктивные элементы обрешетки – это деревянные бруски либо металлический профиль. Первый вариант встречается чаще вследствие низкой стоимости, дорогостоящий стальной каркас значительно прочнее, обладает стабильными размерам. Металл не деформируется вследствие колебаний влажности, температуры, он пожаробезопасен. Оцинкованное покрытие предохраняет от коррозии и гниения, дополнительная обработка защитными составами не требуется. Надежный каркас имеет продолжительный срок эксплуатации.

Металлическая обрешетка под сайдинг

Крепежными деталями в ней являются фасонные оцинкованные профили и подвесы. Габариты профилей составляют 60х27х3000 мм.

• Профили монтируют вертикально с интервалом 0,6 метра, присоединяя их к стене посредством подвесов, выставляемых с шагом 0,5 – 0,6 метра. Обязательно обрамляют периметры оконных и дверных проемов. Фиксация подвесов и профилей между собой и к стенам производится саморезами, то же самое касается стыков профилей. На углах здания профили устанавливают без зазоров.
• Обрешетка под сайдинг своими руками выполняется последовательно. Вначале по краям стены устанавливают «маячные профили», между которыми натягивают бечевку, привязанную к саморезам, – она служит ориентиром для монтажа остальных профилей.
• Чтобы придать каркасу прочность, между подвесами располагают перемычки из отрезков профиля 27х28 мм. Первый из них крепят к стене, а вторым распирают первый и основной профили.

Обрешетка под цокольный сайдинг

Панели имеют габариты 0,5х1,2 метра, их изготавливают чаще всего из винила, имитирующего кладку из камня, кирпича, дерева. Обрешетку предпочтительно изготавливать из стальных направляющих: цоколь дома находится близко от земли, под воздействием талых и грунтовых вод, а повышенная влажность вредна для деревянного бруса.

• Высоту обрешетки определяет климатическая зона. Если грунт зимой промерзает, то первую направляющую закрепляют на высоте 15 см над уровнем почвы. При отсутствии промерзания обрешетку располагают прямо над землей.
• Если цокольным сайдингом обшивают здание только снизу, делают горизонтальную обрешетку с шагом до 0,45 метра. В случае облицовки всего фасада (это сейчас практикуется), лучше расположить направляющие по вертикали с промежутками 0,9 метра.

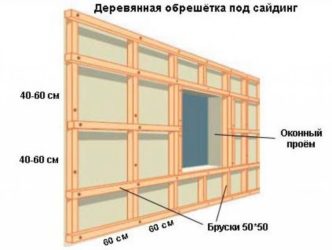

Деревянная обрешетка под сайдинг

Конструкцию собирают из просушенного дерева для исключения деформаций обрешетки, которые ведут к искривлению отделочного полотна.Выбирают доски, равные по длине высоте стен. Особенно нуждаются в подгонке по длине элементы, предназначенные для прибивания на стены из бревна. Подбирают брусья сечением 30х40 мм, 50х60 мм, но предпочтительнее рейка 25х80 мм. Выбирают ширину, вдвое превышающую интервал между соседними крепежными пазами. Тогда гвоздь либо саморез всегда попадает в центр прорези, и при температурных расширениях сайдинговые панели не трескаются.

• Деревянный материал пропитывают антисептическим и огнезащитным раствороми.
• Стартовую планку устанавливают в строго горизонтальном направлении. Ее проводят по меткам, которые ставят в самых низких точках предполагаемой обшивки.

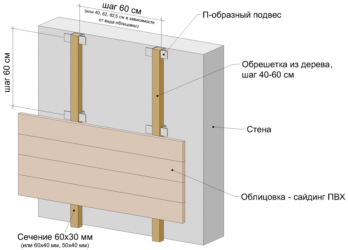

• Вертикальные бруски монтируют с промежутками от 0,4 до 0,6 метра (с учетом ширины утеплительной плиты), шаг между крепежными отверстиями составляет 0,5 – 0,7 метра. В регионах с преобладанием ветреной погоды расстояния уменьшаются вдвое, чтобы сохранить прочность. Обрешетку фиксируют саморезами 8 мм через дюбеля, забиваемые в просверленные отверстия или гвоздями (к деревянным стенам).
• Вокруг проемов и по углам лучше сделать горизонтальную обрешетку из коротких планок, чтобы надежно зафиксировать нестандартные доборные элементы обшивки.

Металлосайдинг – инновационный материал для финального покрытия вентилируемых фасадов. При этом между обшивкой и стенами создают специальный зазор для циркуляции воздуха, устанавливая металлический или деревянный каркас. Для кирпичной кладки, камня, бетонных блоков более уместна металлическая конструкция.
Обрешетка под сайдинг из металлопрофиля. Варианты обустройства:

• Вертикальная обрешетка из стального профиля. Простейший метод монтажа, применяемый на одноэтажных зданиях. Конструкция имеет невысокую прочность, не позволяет провести добавочное утепление, вентзазор получается слишком маленьким, шаг не превышает 0,4 метра.
• Монтаж вентпрогонов, которые ставят как по вертикали, так и по горизонтали.Вентпрогоны мощнее, чем монтажные профили, они устанавливаются на двенадцати метровую высоту, шаг обрешетки возрастает до 0,5 метра.

В обоих случаях крепление обрешетки осуществляется винтами с цинковым покрытием диаметром 4,8 мм длиной 50 мм через ПВХ дюбеля.

• Обрешетка из Г- образной планки и кронштейнов. Универсальный вариант, позволяющий выровнять стены, проложить дополнительную теплоизоляционную прослойку. Между элементами выдерживают интервал 0,5 метра. С кирпичным основанием кронштейны соединяют парой винтов диаметром 6 – 8 мм длиной 80 мм через ПВХ дюбеля, к бетонной стене обрешетку прибивают двумя оцинкованными дюбель-гвоздями длиной 60 мм с шайбой.

наглядно показывает, как сделать обрешетку под сайдинг, тем, кто принял решение делать это своими силами.

Выбирая тип каркаса под сайдинг, учитывают вид основания, материал панелей, габаритные размеры утеплителя, этажность здания, климатические особенности района. До начала монтажа следует проработать как можно больше информации о том, как сделать обрешетку под сайдинг- это станет залогом идеального оформления фасада.

Источник: https://wallsgrow.ru/obreshetka-pod-sajding-ee-raznovidnosti-i-osobennosti-montazha.html

Обрешетка под сайдинг: выбор материала, расчеты, монтаж

Вопреки расхожему мнению, история сайдинга насчитывает уже более ста лет, так как впервые он стал использоваться в Северной Америке. А случилось это в далеких 80-х гг. 19 в.

Что касается нашей страны, то у нас сайдинг на строительном рынке появился относительнонедавно, однако за столь короткий промежуток времени успел завоевать популярность.

Сейчас сайдинг — это один из самых распространенных облицовочных материалов, который используется для внешней отделки коттеджей и загородных домов. Сайдинг выполняет две функции:

• утилитарную;
• эстетическую.

Кстати, благодаря сайдингу дома снаружи выглядят аккуратными, чистыми, ухоженными. Следовательно, можно сделать вывод, что сайдингу — быть!

Но можно ли наклеивать сайдинг прямиком на стену здания, без всякой предварительной подготовки? Теоретически можно, однако, если на стене есть хотя бы небольшие неровности (про крупные мы даже и не говорим уже), то сайдинг еще больше их подчеркнет.

Если, к примеру, вы хотите прикрепить сайдинг к несущей стене здания, то это еще можно, но на пенополистрольные или минераловатные стены сайдинговые панели никак не приклеишь. Следовательно, нужно позаботиться об обрешетке, на которую уже и будет наклеиваться сайдинг.

Кроме того, еще одной причиной устройства обрешетки является обеспечение воздушной прослойки, которая защитит дом от возникновения конденсата, а также нормализует его влажностный режим.

В конечном счете, с помощью обрешетки можно не только обеспечить вентиляцию фасада, но также и добиться практически идеально ровной поверхности стены. Теперь расскажем о том, какие виды сайдинга могут быть.

Виды обрешетки под сайдинг

В зависимости от материала изготовления обрешетки, ее разделяют на:

Металлическая обрешетка

Металлическая обрешетка требует использования профилей, выполненных из оцинкованного металла, сечение которых равно 60×27мм. Аналогичные виды профилей используются и для крепления листов гипсокартона к различным поверхностям. Есть профили сечением 40×40 или 50×50 мм, однако они не подойдут для крепления сайдинга. Дело в том, что они не имеют достаточного уровня жесткости, которая обеспечивается за счет отбортовки по кромке профиля.

Чтобы прикрепить металлические профили к стене дома, используются специальные тонкие оцинкованные листы, которые представляют собой подвесы. Эти подвесы П-образной формы и крепятся к стене дома при помощи саморезов. Монтаж начинают с закрепления двух профилей с разных концов стены. Эти профили являются направляющими; сначала точность крепления проверяется при помощи лазерного или обычного строительного уголка, а затем между ними натягивается леска, по которой будут устанавливаться дополнительные профили.

Деревянные профили

Деревянные профили являются вторым по распространенности материалом, используемым для обрешеток. Что касается дерева, то его выбирают, в первую очередь, отталкиваясь от соображений экономичности. Дерево, само по себе, является материалом более дешевым, нежели оцинкованный металл, однако и оно имеет одновременно, как свои плюсы, так и минусы. Если в качестве плюсов мы указали экономичность, то к минусам можно отнести подверженность дерева к воздействию различных внешних (в основном, природных) факторов, особенно воды.

Нормальный показатель влажности дерева составляет 12−15%, — в противном случае, с течением времени, брус будет кривиться, чем нарушит целостность и общий внешний вид выполненной обрешетки. Если древесина имеет уровень влажности более высокий чем 12−15%, то необходимо будет ее просушить. Чтобы это сделать, необходимо оставить ее в естественном состоянии, минимум на месяц. И только по прошествии данного периода времени, можно приступать к использованию деревянных профилей для обрешетки.

Внешне деревянный профиль должен представлять собой брусок с сечением 50×50 мм. Перед использованием нужно обработать используемые бруски специальной антисептической пропиткой — это позволит исключить вероятность порчи древесины. И, наконец, последнее правило — не заниматься установкой обрешетки из деревянного бруса в дождливую погоду.

Принципы обрешетки под сайдинг

В этом абзаце мы постараемся, как можно более доступно, объяснить, на что следует обращать внимание при выборе материала для обрешетки, и вообще, есть ли принципиальная разница между использованием дерева или же оцинкованного металла.

Если говорить об общей цели обрешетки, то разницы никакой нет. И на деревянный брус, и на металлические профили можно устанавливать сайдинговые панели. Однако, забегая вперёд, нужно отметить, что для того, чтобы сайдинг прослужил вам верой и правдой долгие годы, специалисты советуют выбирать все же металлические профили.

Как уже говорилось выше, деревянный профиль имеет один существенный недостаток — он подвержен воздействию влаги и, к примеру, для установки обрешетки под цокольный сайдинг, использование деревянного бруса ни в коем случае не будет целесообразным.

Толщина металлического профиля должна составлять от 0,4 до 0,55 мм, на нем обязательно должны присутствовать дополнительные ребра жесткости, которые затем будут усиливать всю конструкцию.

А что касается деревянного профиля, то тут действуют упомянутые принципы — использование антисептика и сушка, чтобы уровень влажности составлял 12−15%.

Прежде чем приступать к установке обрешеток под сайдинг, необходимо подготовить стены. Подготовка стен состоит из следующих этапов:

1. Для начала с окон и дверей необходимо снять все наличники, а также элементы, которые выступают за плоскость стены.
2. После этого нужно тщательно очистить стены от оставшейся там краски или прочих отделочных материалов. Вообще, все то, что отслаивается и отваливается, нужно обязательно удалить.
3. Внимательно изучаем материал, из которого сделаны стены дома. Если эта вагонка, и она кое-где начинает шататься и отходить, то самое время прочно закрепить ее при помощи саморезов.
4. После этого необходимо тщательно обработать стены при помощи антисептика. Это поможет справиться не только с насекомыми и прочими вредителями, но также и предотвратить возможное развитие плесени и прочих грибков между стенами. В конечном счете, это положительным образом скажется на влажностном режиме помещения.
5. Далее по курсу — разметка стены. Все дело в том, что стену необходимо разметить под обрешетку, то есть определить шаг, с которым вы будете работать. Для того, чтобы не ошибиться с шагом, есть несколько очень важных правил, которые необходимо учитывать. Например, чем толще и плотнее материал для обрешетки, который вы планируете использовать, тем меньше нужно делать шаг обрешетки. Если вы останавливаете свой выбор на виниловом сайдинге, то наиболее оптимальный шаг будет равен 40−60 мм. Точно так же следует делать в тех случаях, когда дом подвергается частым ветровым нагрузкам. Максимальной шириной шага считается отметка в 90 мм.
6. И, напоследок, нужно определить направление сайдинговых панелей, чтобы понять, в каком направлении должна крепиться обрешетка. Если сайдинг будет устанавливаться вертикально, то обрешетка укладывается в горизонтальном направлении и наоборот.

Как сделать обрешетку под сайдинг?

Итак, вы выбрали материал для профиля обрешетки, теперь самое время приступать к монтажу обрешетки.

Начинать нужно с краев, то есть по краям стены, друг напротив друга устанавливаются два профиля, — они будут направляющими. По крайним профилям натягивается леска, с помощью которой можно будет определить уровень для промежуточных профилей, леска станет неким ориентиром.

После этого в намеченных с помощью лески местах, нужно перфоратором просверлить отверстия для кронштейнов или металлических подвесов, — на них и будут крепиться брусья обрешетки. Если обрешетка металлическая, то лучше выбирать кронштейны, они более устойчивые по сравнению с оцинкованными подвесами.

Если вы собираетесь устраивать дополнительно теплоизоляцию, то перед установкой профилей, нужно уложить листы теплоизоляционного материала — они навешиваются прямо на кронштейны. Ветрозащитная мембрана укладывается на слой теплоизоляции, также, под обрешетку.

Ну, а после этого продолжается крепление основных профилей по намеченной с помощью лески плоскости.

В конце необходимо с помощью строительного уголка измерить плоскость закрепленных уголков и затем приступать к установке самих сайдинговых панелей.

Успехов!

Источник: https://fasad.guru/material/sayding/vinil/vidy-obreshetki-pod-saiding.html

Обрешетка сайдинга профилем для ГКЛ 60*27мм

Обрешетка для сайдинга или панелей – это металлический каркас или деревянный каркас, состоящий из специальных оцинкованных профилей или брусков и креплений. На обрешетку или каркас устанавливают фасадные экраны: сайдинг (виниловый или металлический), легкие панели типа Ханьи, Унипан, Зодиак и др.

Сегодня самым популярным решением для монтажа легких панелей и сайдинга является обрешетка, которую выполняют из направляющих профилей для внутренних работ 60х27 мм и металлических подвесов (подвес прямой с ушами).

Обрешетка под сайдинг должна выполнять свою главную функцию: удерживать сайдинг или панели на стенах фасада и создавать воздушный зазор между стенами дома или утеплителем и фасадным экраном. Именно воздушный зазор способствует выводу влаги из утеплителя и внешних стен дома.

Схема обрешетки

Обрешетка под сайдинг или легкие панели представляет собой каркас из направляющих профилей установленных вертикально, которые крепятся к стене с помощью подвесов. Подвесами регулируют величину вылета профилей, тем самым исправляя неровности стен.  Шаг установки профилей по-вертикали обычно составляет 50-70 см, таким образом получаем, что расстояние между профилями равно в среднем 60 см. Шаг установки специальных подвесов выбирают исходя из веса фасадных экранов, обычно он равен 40-50 см. Подвесы и профили для ГКЛ  скрепляют между собой с помощью саморезов или заклепок.

Обрешетка дома

Материал

Направляющие профили и подвесы изготавливают из оцинкованной стали. Если вы выбрали профиль для внутренних работ для обустройства обрешетки под фасадные панели или сайдинг, то толщина таких профилей должна составлять не менее 0,7 мм, а подвесы должны быть толщиной 1 мм.

Что происходит на самом деле? Часто под видом профилей толщиной 0,7 мм продают профиль толщиной 0,5-0,35 мм, а подвесы делают из стали 0,7 мм. Почему так происходит? Для того, чтобы экономить на материалах. Действительно, профиль толщиной 0,7 мм и профиль толщиной 0,5 мм отличаются в цене практически на 50%.

Если использовать направляющий профиль 60*27 мм толщиной 0,7 мм в качестве обрешетки, то стоимость такой обрешетки будет выше, чем стоимость обрешетки специальными фасадными профилями для вентилируемого фасада толщиной 1,2 мм.

создания обрешетки под металлический сайдинг двойное бревно. Обрешетка выполнена из оцинкованной стали толщиной 1,2мм.

Здание во Владивостоке. Заказчик или строители решили сэкономить на обрешетке и вот что получилось:

Использование не качественного материала

Как выглядит профиль для внутренних работ при использовании его в качестве обрешетки через 3-5 лет.

Направляющий профиль 60*27

Цена

Рассмотрим таблицу стоимость 1 квадратный метр обрешетки в зависимости от толщины металла и материалов фасадных экранов.

Толщина 0,4мм	Толщина 0,7мм	Толщина 1,2мм (фасад)
Сайдинг	81 руб/кв.м	115 руб/кв.м	90 руб/кв.м
Панели	115 руб/кв.м	115 руб/кв.м	96 руб/кв.м

Почему между профилем для внутренних работ 60*27 мм толщиной 0,7 мм и фасадным профилем 40*40 мм толщиной 1,2 мм такая разница в цене? Все очень просто, для производства направляющего профиля 60*27 мм используется больше стали чем для профиля 40*40 мм и, если брать готовое изделие длиной 3 метра, то стоить они будет примерно одинаково, но прослужат в разы дольше. Кроме того, монтаж фасадного профиля легче. Используя именно фасадные кронштейны и фасадный профиль можно с легкостью производить монтаж даже на утеплитель толщиной 25-30 см, чего нельзя сказать о подвесах, длина которых около 10 см.

Наша компания для создания обрешетки под сайдинг или панели ханьи использует вертикальную систему вентилируемого фасада. Для такой обрешетки используются горизонтальные профили 40*40мм и фасадные кронштейны которые связаны между собой саморезами или заклепками. Это очень простое и долговечное решение для сайдинга.

Горизонтальный профиль устанавливается вертикально обычно с шагом 60-70см между профилями. Каждый профиль держит фасадный кронштейн шаг кронштейна подбирается исходя из основания стены он может быть от 60 до 100см. Для создания крепкой обрешетки необходимо использовать хорошие анкера или фасадные дюбели с оцинкованным шурупом.

После монтажа кронштейнов на него при необходимости устанавливается утеплитель и ветрозащита.

Эксплуатация

На основании нашего многолетнего опыта возведения вентилируемых фасадов, мы сформировали для себя мнение о том, что использовать материалы необходимо согласно их назначению. Если профиль предназначен для внутренних работ и не подходит для использования в агрессивной среде приморского климата, то лучше не испытывать судьбу и применять его внутри помещения. Безусловно, можно  рискнуть и предположить, что обрешетка из профиля толщиной 0,5-0,7 мм прослужит больше 5 лет. Наш опыт говорит о том, что такой профиль начинает ржаветь уже через 3 года, а еще через 2 коррозия уничтожит сам профиль и фасад начнет падать.

Пример, когда заказчик решил украсить свое здание виниловым сайдингом. Казалось бы, виниловый сайдинг самый легкий материал. Но посмотрите внимательно на подвесы. Они выгнулись под такой нагрузкой.

Подвес выгнулся под нагрузкой

Во еще один пример обрушения сайдинга 2019году

Важность при выборе крепежа

Источник: https://25pro.ru/obreshetka-sayding-hanyi/

Какая бывает обрешетка под сайдинг

Для монтажа панелей в зданиях любого типа нужна металлическая или деревянная Металлическая обрешетка дома под сайдинг с утеплением. Есть несколько способов её установки, но при этом всегда сохраняется принцип, необходимый для чёткой фиксации листов и потребности вентиляции фасада.

Ниже мы рассмотрим основные типы таких каркасов, к тому же здесь используется видео по сборке таких конструкций.

Металлическая обрешетка дома под сайдинг с утеплением

Типы каркасных обрешёток для сайдинга

Как мы уже  говорили, существуют два типа обрешёток – металлические и деревянные, но они тоже, в свою очередь подразделяются по способу сборки. В основном такая разница зависит от наличия утеплителя, а также его толщины и принципу укладки.

Деревянные обрешётки

Вертикальная обрешётка из дерева

Прежде всего, следует уяснить, что сайдинг без обрешетки не устанавливается, хотя сделать это, конечно, можно, но ведь можно жить и под открытым небом – никто не запрещает!
Так что такой вариант мы рассматривать не будем, а обратим внимание на типы обрешёток и возможные комплектующие.

Деревянный брус

Монтаж деревянной обрешетки производится при помощи деревянного бруса разных размеров. Чаще всего применяется профиль 50×50 мм толщиной, но при установке двух уровней для верха может использоваться рейка 50×25 мм.
А вот в случае, если нужен более толстый слой утеплителя под сайдинг, то можно поставить более толстый брус – 50×75 мм или 50×100 мм.

Оцинкованный перфорированный П-образный подвес

Одно уровневая обрешётка, как правило, монтируется при помощи консолей, в качестве которых могут служить П-образные оцинкованные подвесы, которые ещё называют пэшками.

Крепление бруса на металлический кронштейн

Конечно, обрешетка для сайдинга своими руками может крепиться и на фирменные кронштейны, но в таком случае вам просто придётся заплатить за консоли больше, чем за обычные пэшки. Но каркас в таком случае, безусловно, получится более жёстким.

Крепление рейки ударным дюбелем

Сначала давайте рассмотрим, как сделать обрешетку под сайдинг без кронштейнов, но с утеплением. Вам нужно горизонтально прикрутить к стене брусья, соответствующие толщине утеплителя, а расстояние между ними будет определяться его шириной.
Крепить рейки нужно либо обычным пластиковым, либо ударным дюбелем, но при этом учитывайте плотность стены.

Так, если штукатурка на стене не совсем надёжная, то лучше отказаться от ударных дюбелей или дюбель-гвоздей, как их ещё называют и воспользоваться обычными. Дело в том, что шуруп в ударном дюбеле очень тонкий и почти не распирает гильзу – такое крепление может просто выйти со стены. Для более жёсткой фиксации шуруп должен быть на 1-2 мм тоньше наружного диаметра дюбеля, то есть, если вы купили дюбель-пустышку 6 мм диаметром, то саморез должен быть 4-5 мм, а если дюбель 8 мм, то саморез – 5-6 мм (для деревянной стены дюбель не нужен).

Самую нижнюю горизонтальную рейку обрешётки нужно устанавливать параллельно грунту, даже если дом стоит на сильном уклоне.
Расстояние от земли будет зависеть от региона, то есть, если грунт промерзает, то высота планки должна быть не менее 15 см, а если вы живёте в тёплой зоне или есть отмостка, то достаточно 3-5 см.

Установка утеплителя между горизонтально установленными рейками

Утеплитель укладывают между реек и дополнительно закрепляют грибками-дюбелями или можно сделать это обычным саморезом с импровизированной шляпкой.
Вся эта конструкция закрывается паропроницаемой плёнкой, гладкой стороной к улице, чтобы пары проникали только со стороны здания (инструкция по монтажу такого гидробарьера всегда есть в упаковке). Фиксация происходит при помощи степлера, но можно использовать мелкие гвоздики с большой шляпкой.

Вторая, вертикальная обрешётка

Если горизонтальный брус вы могли крепить прямо на стену, не заботясь о нивелировании плоскости, то вертикальный монтаж обрешетки под сайдинг должен производиться строго по уровню.
Здесь возможны два варианта – либо (если стена дома ровная) вы прикручиваете вертикальные рейки прямо к горизонтальным, лишь изредка подставляя какие-то плешки, если это необходимо, либо крепите каркас на кронштейны (если стена неровная).

В этой ситуации есть ещё один вариант – использовать в качестве вертикальных брусьев оцинкованные профили CD, устанавливая их на подвесы.
В любом случае, Металлическая обрешётка под сайдинг в идеальном варианте будет 40 см, а для цокольного – на несколько сантиметров больше, из расчета по четыре профиля на панель.

Нивелирование профилей для сайдинга происходит следующим образом: в первую очередь выставляют крайние рейки строго по уровню.
Между ними, снизу и сверху, протягивают капроновую нитку для ориентира и по этой нитке ставят промежуточные профили. Для того чтобы ровная линия сохранялась не только по краям, но и по средине, каждый брус отдельно ровняют ещё и правилом или отвесом (можно длинным уровнем).

Советы. Расстояние крайнего профиля (деревянного или металлического) от угла должно быть не менее 10 см.Это позволит угловой планке лечь перфорированным краем точно на обрешётку.Когда рассчитываете шаг горизонтальной обрешётки по ширине утеплителя, то отнимайте 5-10 мм. Например, если минеральная вата имеет 600 мм, то шаг делайте 590-595 мм.Это позволит утеплителю плотно садиться между реек. Учтите, что для стартовой и финишной направляющих планок нужно жёсткое основание, поэтому по верхнему и нижнему краям обрешётки следует ставить перемычку.

Для дерева хорошо подходит оцинкованный перфорированный уголок, а для металла – профиль UD.

• Профиль для сайдинга
• Крепление сайдинга
• Сайдинг под брус

Металлическая обрешётка

Металлическая обрешётка под сайдинг

А теперь давайте узнаем, как правильно сделать обрешетку под сайдинг без вертикального каркаса для утеплителя. В этом случае консоли крепятся непосредственно к стене, при этом расстояние между кронштейнами должно составлять 50-60 см, а шаг остаётся таким же – 40 см.

Укладка утеплителя между профилей

Но как быть с утеплением, если обрешетка из профиля под сайдинг крепится прямо кронштейны, зафиксированные к стене?
В таком случае минеральную вату или пенопласт укладывают прямо между профилями, как и на горизонтальном аналоге. Но этот способ имеет явную отрицательную сторону – утепляя фасад, вы лишаете его вентиляции.

Дело в том, что утеплитель заполнит всё пространство между стеной и сайдингом, ведь вам придётся закрыть каркас паропроницаемой плёнкой и сразу же монтировать панели.
И если обрешётка собиралась из деревянных реек, то поверх гидробарьера ещё можно нашить дополнительные бруски, а если из CD, тогда места не остаётся!

Утеплитель можно продеть сквозь кронштейны

Но есть и другой способ, убивающий, как бы двух зайцев, одним из которых является потребность в утеплении, а другим сохранение подсистемы вентиляции фасада.
Такое устройство обрешетки под сайдинг подразумевает монтаж утеплителя прямо на кронштейны, вернее, сквозь них. В таком случае вентиляционный зазор создаётся за счёт толщины металлического профиля CD, только плёнка тоже надевается на консоли, под профиль, а не на него.

Металлическая обрешётка с утеплением и гидробарьером

Все геометрические параметры для такой конструкции каркаса остаются одинаковыми с деревянным аналогом, хотя, установка обрешетки под сайдинг вышеописанным способом может также осуществляться из деревянных реек. Самое основное здесь то, что CD или брус находятся на утеплителе и сохраняют зазор для вентиляции.

Деревянная обрешётка под сайдинг на два направления

Но как делать обрешетку под сайдинг, если на фасаде панели монтируются горизонтально, а на фронтоне – вертикально?
Да всё остаётся так же, только меняется направление профиля на каркасе, как на схематическом изображении выше. Длинный акриловый, виниловый, деревянный и металлический сайдинг всегда монтируется поперёк несущих реек.

Каркас на цоколе

Горизонтальная Горизонтальная обрешетка для цокольного сайдинга

• Если вы монтируете панели исключительно на нижнюю часть стены, то обрешетка под цокольный сайдинг будет ставиться вертикально, как это сделано на фото вверху.То есть, вам нужно установить две вертикальные металлические или деревянные рейки по ширине панели. Но, картина несколько изменится, если сайдингом будет обшиваться весь дом или вам, к примеру, нужно будет закрыть свайное пространство.
• При установке более чем одного ряда цокольного сайдинга не имеет смысла монтировать профили горизонтально, под каждый ряд. Гораздо проще сделать обрешётку вертикально – в этом случае вы сможете ставить цокольные панели на всю стену или же после одного или двух рядов перейти на обычные, фасадные.
• Шаг вертикальной обрешётки для цокольного сайдинга будет зависеть от длины самих панелей, так как вам понадобится установить по четыре профиля под каждую из них. И если исходить из стандартной, хотя и разной длины такой облицовки, вам понадобится устанавливать рейки на расстоянии 40-45 см, не более того.

Заключение

В статье мы не рассматривали монтаж обрешётки с подсистемой вентилируемого фасада от завода изготовителя и этому есть причины.

Во-первых, такая конструкция рассчитана на более тяжёлые отделочные материалы и многоэтажные здания, а, во-вторых, её высокая цена наталкивает на мысль о самостоятельном обустройстве каркаса. Если всё сделать правильно, то качество обшивки дома сайдингом ни по красоте, ни по техническим параметрам, ни в чём не будет уступать какой-либо фирме.

Источник: https://master-saydinga.ru/montaj/12-obreshetka-pod-sajding

Как правильно сделать обрешетку под сайдинг?

Применение сайдинга в качестве облицовки стен здания получило широкое распространение. Естественно, возникает вопрос о том, как сделать обрешетку под сайдинг? Именно обрешетка стен обеспечивает надежность стенового покрытия и общий внешний вид, поэтому правильность ее установки обусловливает весь последующий монтаж панелей.

Схема металлической обрешетки под сайдинг.

В продаже имеется большой ассортимент комплектующих деталей для того, чтобы решить проблему, как сделать обрешетку под сайдинг самостоятельно. Важно знать, из чего составляется монтажный каркас и для чего служат различные профили. Сама по себе установка обшивки не представляет особой сложности и доступна любому человеку, но для начала необходимо ознакомиться с основными принципами ее монтажа, а затем правильно выбрать нужный материал.

Для чего нужна обрешетка?

Рисунок 1. Крепление профилей для обрешетки под сайдинг.

Обрешетка под сайдинг своими руками представляет собой прочный каркас, крепящийся на поверхность стены для установки облицовочных сайдинговых панелей. В принципе, сайдинг можно закрепить непосредственно на стену, особенно, если стена деревянная, но в этом случае возникает масса проблем. Во-первых, крепить каждую панель к бетонной или кирпичной поверхности — это сложная и трудоемкая задача.

Во-вторых, для качественного покрытия стена должна быть идеально выровнена, что также значительно усложняет процесс. Кроме того, наложение пластиковых или металлических панелей без вентиляционного зазора приведет к накоплению влаги в виде конденсата, что не может не сказаться на долговечности стен. Наконец, изготовление наружного утепления дома без обрешетки трудно себе представить.

Таким образом, каркас решает следующие задачи: надежный крепеж стеновой облицовки, удобство монтажа, закрепление и маскировка торцов панелей, создание вентиляционного зазора, выравнивание поверхности стены, окантовочное декорирование. Обрешетка дает возможность при необходимости наложить утеплитель и другие защитные слои (в т.ч. гидроизоляцию) для стен здания.

Конструкция каркаса для сайдинга

Подготовка стен к облицовке.

Устройство каркаса для сайдинга предусматривает обрешетку, профили для крепления торцов панелей и крепежные элементы (кронштейны). Обрешетка монтируется по всей поверхности стены в виде параллельных элементов или решетки, направление их укладки определяется типом панелей: горизонтальный или вертикальный сайдинг. Она предназначена для крепления панелей, выравнивания стены и монтажа защитных элементов. За счет ее толщины обеспечивается необходимый размер вентиляционного зазора.

Крепление обрешетки к стене правильно производится с помощью кронштейнов (подвесов). На рис. 1 показаны такие кронштейны и примеры их применения для разных элементов обрешетки. Конструкция подвески в форме перфорированной металлической планки позволяет легко ее сгибать на любом расстоянии, что облегчает процесс выравнивания наружной поверхности каркаса. (Рис.1. Схема крепления элементов обрешетки)

Профили для каркаса

Каркас, окантовывающий обрешетку, собирается из профиля разной формы в зависимости от назначения. На рис.2 показаны основные профили, используемые при изготовлении каркаса. Они устанавливаются на всех видах углов и границ стены: углы дома, проемы, углубления и колонны, нижний и верхний край, фронтон дома и т.д. Основная задача этих каркасных элементов — закрепление, выравнивание и маскировка торцов панелей, создание привлекательного внешнего вида. (Рис.2. Виды профилей для каркаса)

Монтаж каркаса для сайдинга производится с помощью следующих профилей:

Установка обрешетки под цокольный сайдинг.

1. Начальная планка. Предназначена для установки в качестве нижней границы облицовки стены и служит начальным ее элементом, к которому крепится нижняя кромка первого сайдинга; стандартная длина этого профиля — 366 см
2. Финишная планка — конечный профиль для стыка сайдинга с карнизом, монтируется перед укладкой последней панели.
3. Наружный угол. Предназначен для установки вертикально на углах дома, длина — 305 см.
4. Внутренний угол. Устанавливается в конструктивных нишах дома, где есть углубленные углы.
5. Околооконная планка или J-профиль — для крепления торцов по границе дверных и оконных проемов, а также для установки в наружных углах ниш и выемок.
6. Навесная планка. Монтируется над верхним краем оконного проема или цоколя для отвода водного потока.
7. Наличник — для декоративной окантовки проемов.
8. Соединительная планка. Предназначена для стыковки торцов сайдинга.
9. Доборная планка. Применяется для отделки узких конструктивных неровностей стены (ниши и т.д.), стандартные размеры — 32х305 см.
10. Софит. Предназначен для отделки фронтона с целью обеспечения вентиляционного потока, имеет перфорированную поверхность.
11. J-фаска — профиль для декорирования карниза.

Конструкция обрешетки

Рисунок 2. Виды профилей для монтажа обрешетки.

Монтаж обрешетки под сайдинг может быть выполнен из деревянного бруса или металлического профиля. Обрешетка из дерева значительно сокращает расходы на обшивку стен, проста в монтаже (особенно для срубов), доступна. Главный недостаток — обязательная пропитка антисептиком, низкая влагостойкость, возможность деформации при высыхании. Металлический профиль обладает повышенной прочностью и долговечностью.

Деревянная обрешетка под сайдинг изготавливается из сухого бруса шириной 5-6 см и толщиной 25-50 мм. Наиболее распространен брус 5х5 см. Влажность древесины при монтаже не должна превышать 15%; в противном случае возможна деформация при высыхании.

Металлическая обрешетка выполняется из стальных оцинкованных или алюминиевых профилей. В качестве вертикальных стоек каркаса чаще всего используется профиль типа ПС (П-образный профиль с загнутыми кромками внутрь). Перемычки выполняются из профилей ПП (П-образный без загибов) или ПН (Н-образный). Обычно применяются элементы, имеющие размеры 60х27 мм, длиной 3 и 4 м. Профили ПП и ПН могут иметь ширину меньшую, чем основные стойки, но высота должна быть одинаковой — 27 мм.

В целом, конструкция самой обрешетки, как деревянной, так и металлической, однотипна: параллельные основные элементы, установленные одной длиной, и перемычки между ними. Таким образом обеспечивается решетчатая система. Направление наложения основных элементов зависит от типа сайдинга.

При использовании горизонтального типа (наиболее распространен) основные элементы каркаса имеют вид вертикальных стоек, а при вертикальном сайдинге основные элементы монтируются горизонтально.

Шаг установки элементов составляет 40-60 см; при этом обычно в цокольной части шаг выбирается 40 см, а основная поверхность стены закрывается решеткой с шагом 50-60 см для основных стоек и 60-70 см для перемычек.

Монтаж каркаса своими руками

Монтаж каркаса под сайдинг включает следующие основные этапы: подготовка поверхности стены, установка каркасных профилей и закрепление обрешетки.

Подготовительный этап

Расчет необходимого количества направляющих и кронштейнов для обрешетки.

Подготовка поверхности стены к облицовке сайдингом включает такие мероприятия:

1. Снятие всех элементов, выходящих за пределы стены, в т.ч. наличников, фонарей и т.д.
2. Устранение поврежденной штукатурки, отслаивающейся краски и других дефектов наружного стенового покрытия.
3. Выравнивание углов дома — устранение крупных неровностей, не позволяющих установить угловой профиль строго вертикально без большого зазора; в случае сруба — отпиливание венцов, установленных с остатком; выравнивание дверных и оконных проемов.
4. Обработка антисептическим составом деревянных элементов стены; устранение следов плесени и обработка таких участков специальным составом.
5. Разметка стены для установки элементов обрешетки: прочерчивание соответствующих линий в виде решетки, разметка мест установки кронштейнов (подвесов).
6. Подготовка брусьев и профилей, раскрой их по длине.

Монтаж обрешетки

Установка угловых планок и стартовой панели сайдинга.

Вид крепления обрешетки зависит от материала как стены, так и решетки. Деревянные брусья к деревянной стене могут крепиться непосредственно без применения специального крепежа. Для этого строго по предварительной разметке с помощью гвоздей или шурупов устанавливаются вначале основные элементы (вертикально или горизонтально), а затем — перемычки. В первую очередь монтируется обрешетка цокольной зоны, которая обычно выступает над основной стеной. При монтаже строго контролируется ровность образуемой поверхности с помощью уровня. Для выравнивания под брусья подкладываются прокладки нужной толщины.

Если стена бетонная или кирпичная, а также в случае металлического каркаса, крепление производится при помощи кронштейнов. Такой крепеж может быть осуществлен с использованием вышеуказанных стандартных подвесов (рис.1) или стальных уголков (Г-образный профиль). При значительной неровности стены возникает большой вынужденный зазор между стеной и каркасом. В этом случае необходимо применить прочный уголок. Схема крепления подвесами показана на рис.1.

Установка кронштейнов производится в размеченных местах. Подвес изгибается в виде буквы П с охватом бруса или профиля. Установочная площадка закрепляется на стене с помощью дюбелей, а профили крепятся с помощью саморезов. Выравнивание поверхности каркаса производится при помощи боковой перфорации подвесов. Шаг установки кронштейнов выбирается в пределах 60-80 см.

Монтаж каркасных профилей

Установка каркасных профилей начинается с закрепления стартовой планки. Она монтируется на высоте 50 мм от земли по всему периметру дома. Между торцами стартовой планки должен оставаться зазор порядка 10 мм. При установке следует учитывать крепление наружных уголков. Горизонтальность стартового элемента контролируется с помощью уровня.

Следующий шаг — установка наружных уголков по всем углам дома и софитов возле карниза. Наружные уголки должны быть выставлены строго вертикально, что проверяется с помощью отвеса. Крепление к бетонной стене производится дюбелями с шагом 70-90 см. Обязательно крепление в самой нижней и самой верхней точках.

Важным элементом каркаса является окантовка оконного проема путем установки околооконного профиля. Точность и аккуратность установки элементов вокруг окна обеспечивает весь внешний вид сайдинговой облицовки: перекошенное окно резко ухудшает общее впечатление.

Дверной проем часто бывает утоплен вглубь с образования тамбура. В этом случае сайдинговый каркас включает установку внутреннего уголка внутри тамбура. На внешний угол устанавливается околооконная планка. Сам простенок, если он не превышает 32 см и составляет более 20 см, закрывается сразу при монтаже каркаса путем установки доборной планки.

Источник: https://1profnastil.ru/saiding/kak-sdelat-obreshetku-pod-sajding.html
