Шаг обрешетки под утеплитель

Обрешётка под утеплитель брусового дома: каркас под утеплитель

Утепление каркаса дома из бруса – обязательный этап строительства в холодных регионах. Никто не будет спорить, что натуральное дерево смотрится очень красиво, однако со временем оно начинает разрушаться, если вовремя не позаботиться о долговечной и практичной защите.

Для деревянных стен лучшим вариантом является наружное утепление по технологии вентилируемого фасада. Это позволит создать надёжную многослойную систему, обеспечивающую нормальный воздухообмен и защиту дома от избыточной влажности. На какую основу устанавливается утепление?

Подготовительные работы перед утеплением

Перед проведением утеплительных работ стены необходимо предварительно подготовить. Для этого проводится конопатка: следует тщательно заполнить все щели между стеновыми элементами паклей, джутовым волокном или другими натуральными материалами.

Кроме того, нужно обработать поверхность стены антисептиками, так как в дальнейшем она будет недоступна. Антисептиком поверхность покрывают в несколько слоёв, чтобы не осталось ни одного необработанного сантиметра.

Все деревянные элементы необходимо обязательно обработать антипиренами. Это вещества, препятствующие горению и повышающие безопасность дома. Они позволяют обеспечить защиту от огня, для дома из дерева это первоочередная задача.

Установка обрешётки

Обрешётка под утеплитель брусового дома может изготавливаться в нескольких вариантах. Это зависит от выбранного варианта облицовки. Для деревянного дома используются сайдинг, вагонка, блок-хаус, есть и иные варианты, требующие правильно смонтированного каркаса. Основные варианты:

• Самый простой вариант – вертикальный каркас, изготовленный из высушенных и обработанных антипиренами реек. Их устанавливают с шагом чуть меньше, чем ширина плит утеплителя, чтобы он входил в каркас максимально плотно.

Утеплитель прикрепляют к стенам с помощью специальных дюбелей, а затем закрывают гидроизоляционной плёнкой. Сверху устанавливается горизонтальная контробрешётка, к которой можно прикрепить выбранный облицовочный материал.

• Каркас под утеплитель дома из бруса несколько отличается по конструкции, если предполагается устанавливать сайдинг. В этом случае необходимо сначала установить на стены горизонтальные бруски, толщина которых составляет 30-50 мм. Расстояние между брусками должно быть приблизительно на 2 см меньше ширины плиты утеплителя, чтобы можно было установить его без щелей.

Утеплитель закрывается пароизоляционной мембраной, которая защитит его от уличной влаги. Сверху устанавливают вертикальную обрешётку из брусков сечением 25х80 мм. Это основа для крепления винилового или иного сайдинга.

• Есть ещё один вариант – трёхслойная обрешётка, которая устанавливается на дом из бревна. Сначала устанавливаются вертикальные бруски, их необходимо выровнять с помощью прокладок из дерева. Бревенчатая стена не бывает совершенно ровной, поэтому нужно правильно установить основу для утеплителя.

Сам утеплитель прижимается деревянными планками, и после этого устанавливается следующий слой. Все элементы конструкции должны быть предварительно обработаны антисептиком.

Основа под утеплитель дома может быть изготовлена по-разному, но в любом случае она должна быть надёжной и прочной. От качества смонтированного каркаса зависит прочность и защищённость утеплителя. Для деревянного дома не используют металлический профиль для монтажа утепления: он будет промерзать и может привести к образованию конденсата.

Какой выбрать утеплитель для дома

При выборе для утеплителя дома каркас и сопутствующие материалы могут различаться. Многое зависит от характеристик выбранного материала: производители предлагают десятки вариантов, но самыми распространёнными сегодня являются следующие решения:

• Минеральная вата – универсальное решение, которое чаще всего используется для деревянных зданий. Она подходит для любых типов каркаса, минеральную вату можно закрывать любыми вариантами облицовки.

Одно из её преимуществ – выгодная цена, так как материал можно приобрести по самой доступной стоимости. При утеплении дома обрешётка с установленным утеплителем должна обязательно закрываться гидроизоляционным материалом, так как минеральная вата разрушается под действием повышенной влажности.

• Пенополиуретан – современный материал, который наносится на поверхности методом напыления. Его не требуется прижимать дополнительными слоями обрешётки, он обеспечивает отличную теплозащиту и долго служит. К минусам можно отнести тот факт, что для его нанесения требуется специальное оборудование и работа специалистов, самостоятельно справиться с таким типом утепления крайне сложно.
• Экструдированный пенополистирол – другой современный материал, который сейчас предлагается производителями в виде достаточно прочных плит, способных переносить даже механические нагрузки. Экструдированный пенополистирол не разрушается под действием влаги и не крошится, он является ближайшим «родственником» пенопласта, но при этом лишён многих его недостатков.

В облицовке зданий до сих пор применяется пенопласт, но он отличается невысокой экологичностью, поэтому используется всё реже. Его главные преимущества – низкая цена и простота монтажа, хотя сейчас есть и более доступные варианты.

В современном строительстве используются и иные виды материалов, обладающих высокими теплоизоляционными качествами. При выборе утеплителя большую роль играет цена, но любые затраты быстро окупаются за счёт дополнительной экономии на энергоносителях.

Правильно установленный каркас и правильно подобранный утеплитель способны обеспечить дому надёжную защиту на много лет, поэтому можно будет не беспокоиться о промерзании стен или сырости в комнатах.

Для установки утеплителя обычно не требуется работа специалистов, с большинством материалов можно справиться своими силами.

Общий бал: 7Проало: 3

Рекомендуем! — Энциклопедия Деревянные Дома — NEW

Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.

Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.

Источник: https://1drevo.ru/page/osnova-ili-karkas-dlja-uteplitelja-doma-iz-brusa

Обрешетка в каркасном доме (и контробрешетка тоже)

А теперь к обрешетке в каркасном доме.

Обрешетка и контробрешетка в каркасном доме — очень важные элементы, без которых ни внешняя, ни внутренняя отделка не обходятся, да и конструктивные элементы тоже часто в них нуждаются.

Что такое обрешетка?

Обрешетка — это доска обычно небольшого сечения, которая формирует зазор между двумя элементами и располагается перпендикулярно главной конструкции (стойкам, стропилам, лагам).

Что такое контробрешетка?

Контробрешетка в каркасном доме — это то же самое, что и обрешетка, но она идет параллельно каркасным конструкциям.

Во многих местах каркасного дома без обрешетки не обойтись — она создает зазор для различных нужд — для прокладки коммуникаций, для вентилирования, а также помогает выровнять покрытие для обшивки.

Обрешетка стен снаружи

Обрешетка стен фасада делается в случае, если фасад будет закрываться вертикальной обшивкой (доской или сайдингом). Обрешетка в таком случае идет по контробрешетке (см. пункт «Контробрешетка стен снаружи»).
Типичное сечение обрешетки: 90-100×25мм, а ее шаг — 500-630 мм (под утеплитель).

Обрешетка стен изнутри

Обрешетка стен изнутри делается обычно для того, чтобы проложить в ней дополнительный перекрестный слой утепления. Также в этой обрешетке удобно вести коммуникации: трубы отопления, электропроводку.
Типичный шаг такой обрешетки 400 или 600 мм, смотря как потом будет по ней ставиться гипсокартон (вертикально или горизонтально).
Типичное сечение обрешетки: 50×50мм или 40×50мм

Обрешетка потолков

Обрешетка потолков нужна для того, чтобы стропила (а следовательно и балки перекрытия) можно было размещать с шагом 600 мм и более, а не с 400 мм (как в Канаде).

Но по балкам с таким шагом нельзя сразу прикручивать ГКЛ (гипсокартон), поэтому обрешетку делают с меньшим шагом и к ней уже крутят ГКЛ.
Типичный шаг такой обрешетки: 400 или 600 мм, смотря как потом будет по ней ставиться гипсокартон (вертикально или горизонтально).
Типичное сечение обрешетки: 90-100×25мм (на фото выше) или 50×50мм (если шаг стропил больше 700мм, на фото ниже).

Обрешетка пола

В случае с полом обрешетка скорее выполняет роль дополнительных лаг или контрлаг пола. Она используется, чтобы дополнительно утеплить лаги пола сверху или снизу. Например, 150 мм лаги + 100 мм обрешетка или 200 мм лаги + 50 мм брусок. Также с помощью обрешетки пола можно сделать перекрытие более «монолитным». Например, лаги 200×50 с шагом 600, а по ним лаги 100×50 с шагом 400 мм. Такое перекрытие будет в разы крепче.
Типичный шаг такой обрешетки: 300-400 мм.
Типичное сечение обрешетки: 50×50, 100×50, 150×50.

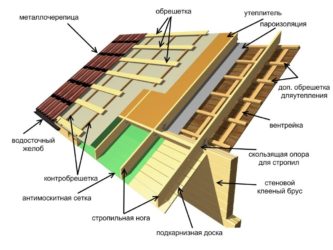

Обрешетка стропил

Обрешетка стропил дополнительно скрепляет стропила между собой, а также нужна для крепления к ней кровельного покрытия (металлочерепицы, гибкой черепицы и т.п.)
Типичный шаг такой обрешетки: 350 мм — под металлочерепицу или 200 мм — под ОСП-3 и мягкую черепицу.Обрешетка стропил бывает также и сплошная, в таком случае она выступает как плитная обшивка. Обычно ее делают только под фальцевую металлическую кровлю.

Типичное сечение обрешетки: 100-150×25мм.

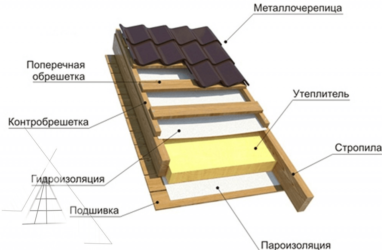

Контробрешетка стропил

Контробрешетка стропил нужна, чтобы создать вентиляционный зазор между утеплителем (в случаем мансарды) и обрешеткой под кровельный материал или между антиконденсантной пленкой и обрешеткой. Шаг контробрешетки = шагу стропил.
Типичное сечение контробрешетки 25×50мм или 25×40мм.

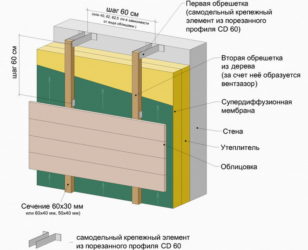

Контробрешетка стен снаружи

Снаружи дома с помощью контробрешетки создают зазор для вентилирования фасада, поэтому такие фасады называются вентилируемыми. Обычно контробрешетка ставится по плитной обшивке стены, если же плитной обшивки нет, то она приколачивается к самим стойкам каркаса, а между ними ставится ветрозащитная пленка.
Шаг контробрешетки обычно 400 мм, а ее типичное сечение: 40на50 или 50на50мм.
Если обшивка фасада будет проводится вертикально, то после контробрешетки — ставится обрешетка.

Контробрешетка пола

См. пункт обрешетка пола, ибо это то же самое, только параллельно лагам. При этом каждая контрлага находится над каждой основной лагой.
Типичное сечение контробрешетки: 50×50, 100×50.

Источник: http://KarkasGid.ru/obreshetka-v-karkasnom-dome-i-kontrobreshetka-tozhe/

Обрешетки и отделка для вентилируемого фасада

Вентилируемый фасад выгодно отличается тем, что при его создании нет мокрых процессов. Конструкцию можно собирать поэтапно, с перерывами, при необходимости разобрать, переделать… Для сборки не требуется особая квалификация отделочника-штукатура. Все работы могут быть выполнены своими руками.

Для фасадной отделки собирается поднесущая конструкция – обрешетка из деревянных или металлических деталей, которая прочно закрепляется к несущей стене.

Чаще применяется податливый утеплитель минеральная вата. При этом выравнивание стены не требуется, достаточно чтобы обрешетка была сделана в одной плоскости.

Набирает популярность другой паропрозрачный утеплитель – газобетон низкой плотности. Но для устранения зазоров между ним и стеной необходима выравнивание стены и наклейка утеплителя. Газобетон отличается большей долговечностью по заявлениям производителей, но проверкой временем этот утеплитель еще не прошел.

Обрешетки для вентилируемого фасада могут быть различных конструкций. Тяжелые и долговечные панели для фасадной отделкой комплектуются металлическими обрешетками со специальными крепежными элементами, в том числе предусматривается и слой утеплителя на стене. Но чаще применяется экономичный вариант — обрешетка из сухих деревянных брусьев.

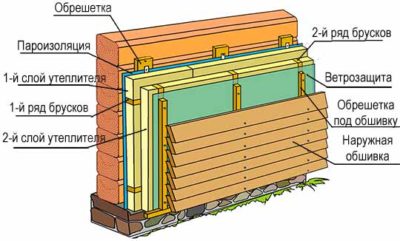

Тройная деревянная обрешетка для вентфасада

Брусья набиваются в три слоя — сначала вертикальная обрешетка, затем горизонтальная, и снова вертикальная.
Несмотря на кажущуюся громоздкость, это наиболее универсальный вариант.

Для утепления стен из плотных тяжелых материалов в нашем климате по экономической целесообразности необходим слой утеплителя толщиной 100 — 150 мм. Такую толщину набирают из плит утеплителя в 2 или 3 слоя укладки.

Типично применение плит утеплителя толщиной 50 мм. 2 слоя размещаются сначала между вертикальной обрешеткой, один слой — между горизонтальной обрешеткой. Следующая вертикальная контрообрешетка служит для формирования вентиляционного зазора над утеплителем толщиной 40 — 50 мм.

Брусья верхней вертикальной обрешетки размещаются с шагом необходимым для крепления панелей, — 30 — 80 см. Например, для винилового сайдинга, необходимо закрепление почаще, через каждые 30 — 40 см, а требуемая ширина деревянных планок — 60 – 80 мм.

Брусья нижних обрешеток устанавливаются с шагом по оптимальному размещению утеплителя, ширина плит которого обычно 60 см. Поэтому между брусами выбирается расстояние в 59 — 60 см, чтобы не допускались неплотности при установке враспор.

Размеры брусьев

Высота применяемых брусьев:— нижняя вертикальная — 50 или 100 мм в зависимости от количества слоев утеплителя;— горизонтальная — 50 мм, — на один слой утеплителя;

— вторая вертикальная — 35 — 50 мм по величине вент зазора.

(утеплитель может быть подобран и в соответствии с расчетом, например толщиной 80 или 120 мм, соответственно этому подбирается и высота брусьев, как рассчитать толщину утеплителя для стены )

Ширина брусьев минимальная — 40 – 50 мм. Они крепятся стальными дюбелями диаметром от 6 мм пропускаемыми сквозь брус.
Расстояние между точками закрепления по длине бруса – не более 800 мм.

Брусья первой обрешетки выравнивают в одной плоскости – по отвесу и по шнуру. При необходимости под них подкладывают кусочки фанеры.

На углах здания, на откосах окон и дверей, на различных проемах, фронтонах устанавливаются по периметру обычно более широкие прочные брусья – 80 – 100 мм.

Выбор утеплителя

Для утепления вертикальных стен должны применяться плиты минеральной ваты плотностью не менее 60 кг/м куб.
Утеплитель с плотностью более 80 кг/м куб (верхний слой утеплителя) может применяться без ветрозащитной мембраны.

Рекомендуется применять только утеплители с наивысшей паропроницаемостью даже для стен из плотных тяжелых материалов. Обычно применяется или минеральная вата или газобетон низкой плотности. Наилучшее осушение стены способствует большему сроку ее службы.

Должно обеспечиваться беспрепятственное движение воздуха над утеплителем по вентиляционному зазору снизу вверх между брусьями контробрешетки. Недопустимо выпячивание утеплителя или мебраны.

Снизу и вверху зазоры ограждаются нержавеющей пластиковой или металлической сеткой для предупреждения проникновения насекомых и грызунов.

Закрепление теплоизоляционных плит

Уложенные между обрешетками слои минеральной ваты прижимают к стене пластиковыми тарельчатыми дюбелями – от 5 шт. на метр кв.
Расклинивающиеся пластиковые дюбеля заводят в тяжелые материалы на глубину не менее 5 см, а для поризованных легких материалов применяют вкручивающиеся крепления на глубину не менее 9 см.

Ветрозащитная диффузионная мембрана применяется на минераловатных утеплителях небольшой плотности, для предупреждения продувания слоя утеплителя и разноса микроволокон. Она пристегивается степлером к брусьям и прижимается дюбелями вместе с утеплителем.

Важно соблюсти сплошность слоя утепления, не допускаются мостики холода, в том числе и на границах, в местах стыковки утеплений стены и кровли, стены и цоколя…

Упрощенные варианты деревянной обрешетки

Для утепления стен из легких поризованных материалов (газобетон, поризованная керамика…) обычно по экономической целесообразности достаточно слоя утеплителя в 3 – 7 см. Соответственно утеплитель может быть уложен в один – два слоя.

Тогда предыдущий вариант обрешетки под вентилируемый фасад может быть упрощен, — применяется только горизонтальная обрешетка, на которую набиваются вертикальные брусья обеспечивающие вент. зазор и закрепление отделки.

Горизонтальная обрешетка целесообразней, — она препятствует сползанию, смятию утеплителя, с ней можно применять менее плотные и дешевые образцы минеральной ваты.

Один ряд вертикальных брусьев

При толщине утеплителя до 100 мм можно применять самый экономичный вариант обрешетки – один ряд вертикальных брусков, которые закрепляются дюбелями сквозь них.

Но расстояние межу брусьями придется выбирать, — либо оптимальное под фасадные панели, либо по ширине цельной плиты утеплителя. Сверху на бруски набивается контрообрешетка формирующая вентиляционный зазор.

Столь высокую одинарную обрешетку рекомендуется использовать, если наружная облицовка выполняется жесткими прочными материалами, которые бы придавали жесткости всей конструкции, препятствовали бы искривлениям, которые особенно значимы при использовании брусков больших размеров. Например, к жестким фасадным панелям можно отнести профнастил, металлосайдинг, деревянную вагонку и т.п.

Брусья на подвесах

Еще вариант – установка более тонких деревянных брусьев на подвесах из оцинкованной (нержавеющей) стали. Конструкция значительно экономит деревянные материалы, но требует пробивать плиты утеплителя подвесами, которые устанавливаются на стену первыми. Шаг установки подвесов по длине бруса не более 0,8 метра. Толщина утепления – не более 100 мм.

Первый слой утеплителя обычно размещается под брусом сплошным покрытием, чем устраняются мостики холода. Второй слой чаще размещают между обрешеткой. После установки двух слоев утеплителя, которые крепятся к стене тарельчатыми дюбелями, набивается контробрешетка для вентиляционного зазора.

В данной конструкции возможно опускание обрешетки под действием веса утеплителя и наружной отделки из-за отсутствия силы трения между брусами и стеной. Рекомендуется брусья упирать внизу в цоколь или отмостку с помощью выступающих кирпичей, забуренных в цоколь арматурных прутьев….

Тем не менее, из-за своей экономичности данный вариант обрешетки под вентилируемого фасада наиболее часто используется в регионах с не слишком холодным климатом.

Панели для вентилируемого фасада — популярные варианты

Для отделки фасада чаще применяются следующие панельные материалы.
Но этот перечень не может быть полным, так как постоянно появляются новые материалы и их сочетания.

• Виниловые и пластиковые панели. Виниловый сайдинг. Наиболее часто встречающаяся отделка фасада, которая отличается приемлемой долговечностью при скромной цене.
• Металлический сайдинг — более дорогой и эстетичный вариант.
• Плоский металлический лист, — вариант сайдинга, но в панельной конфигурации. Применяется металл с полимерным покрытием, долговечный надежный вариант отделки
• Профилированный металлический лист, — профлисты с волнообразной конфигурацией, весьма популярный строительный вариант. При установке вертикально, не требуют создания вентиляционного зазора с помощью обрешетки, так как достаточно пространства для движения воздуха за счет конфигурации самого материала.

Еще отделка вентфасада

• Композитные материалы, — например, полимер-металлические изделия…
• Фиброцементные плотные панели, которые имитирую различную отделку, — камень, гранит, кирпич, дерево…., — относительно новые варианты отделки фасада.
• Керамогранитные или керамические плиты, — тяжелая и недешевая отделка, с которой обычно поставляются и специальное крепление, комплект прочных направляющих с подвесами.
• Плиты из натурального гранита,- вариант отделки натуральными материалами, закрепляемыми механически без приклейки, — наиболее не бюджетный эстетичный и долговечный вариант отделки фасада на обрешетке.

Вентилируемый фасад может быть образован и кирпичной кладкой. Подробней о создании теплых трехслойных стен

Но при этом возникают некоторые недостатки. Требуется более дорогой широкий фундамент, кирпичная кладка является неразборной, поэтому контроль за состоянием утеплителя затруднен. Сам утеплитель нужен как можно более долговечный а значит и дорогой. Но за повышенную стоимость получаем фасад из клинкерного кирпича…

• Если между несущей стеной и фасадной отделкой оставить зазор, открытый …
• Еще не так давно холодные однослойные стены домов из кирпича …

Источник: http://teplodom1.ru/stenyteplo/204-obreshetki-i-otdelka-dlya-ventiliruemogo-fasada.html

Шаг стропил под утеплитель

Стропильная конструкция является основополагающим элементом скатной крыши. Неправильно высчитанное расстояние между стропилами, неверный учет нагрузки на возведенную систему балок, их неправильная установка, скорее всего, приведут к деформации и обрушению. Устойчивость стропильной системы зависит:

обоснованности чертежа опоры для стропил с учетом длины пролета;

качества древесины;

шага стропил.

Очевидно, что главным условием надежности конструкции крыши является грамотно высчитанное расстояние между стропилами. Как определить эту величину для односкатной, двускатной, вальмовой крыши, разобраться можно.

На чем основываются расчеты длины пролетов

Грамотный расчет конструкции, при которой шаг всех стропильных ног высчитывается по одинаковому принципу для любого типа крыши, базируется на таких показателях:

1. нагрузка на 1м2 крыши;
2. тип кровельного материала (металлочерепица, шифер, прочее);
3. расстояние (пролет) между рядом стоящими опорами;
4. угол, под которым крепятся ноги стропила.

Чтобы высчитать максимальную нагрузку на крышу, что важно, нужно проанализировать и суммировать:

веса человека или людей, которые будут впоследствии заниматься ремонтом, обслуживанием самой крыши и объектов на ней находящихся.

Снег и ветер – величины для каждого региона разные, искать эти показатели нужно в справочной информации конкретной местности, региона.

Как рассчитать стропильные промежутки

Точное расстояние между стропильными ногами вычисляют с применением сложных математических формул, сопромата, однако многие умельцы справляются с этой задачей по-своему. После того как проведен расчет максимальной нагрузки, следует произвести такие действия:

• измерить длину крыши;
• полученный результат поделить на пролет каркаса крыши или приблизительный шаг для установки стропил, (шаг стропил это расстояние от одной до другой ноги стропильной системы, обычно в расчет принимается стандартная величина, приблизительно выбранная);
• добавить к полученному результату единицу, округлить полученное значение;

После этого длину кровельного ската следует поделить на полученное значение (число стропильных ферм) – получится искомый шаг стропил.

Пример расчета. Скат имеет в длину 27м, выбранный шаг составляет 0,8м.

27:0,8=33,7533,75+1= 34,75

округляем = 35, Цифра 35 означает, что нужно ставить 35 стропил.

Определяем расстояние между стропилами: 27: 35= 0,8. То есть нога устанавливается одна от другой на расстоянии 80 см.

Общепринятым стандартом является значение равное 1 метру, также оптимальным может быть шаг в восемьдесят, семьдесят, девяносто см. Очевидно, что порядок расчета нельзя назвать точным, потому, что не учтен тип кровельного материала.

Интервалы, между стропилами используемые под разные типы кровельных материалов

Осуществляя расчет шага ноги стропил необходимо учитывать характеристики и размеры кровельного материала. Наиболее популярными можно считать такие виды кровли:

• профнастил;
• керамическая черепица;
• металлочерепица;
• ондулин;
• шифер.

Данные виды кровли используют для монтажа крыш жилых домов, бань, хозяйственных построек. Для каждого типа кровли и формы крыши, односкатной, двухскатной или иной используется определенный промежуток между стропилами.

Профнастил

Профнастил современный долговечный материал, изготовленный из оцинкованного листа, сформированного в определенный профиль. Материал легкий, прочный. При его использовании расчет расстояния между рядом стоящими стропилами составляет 60-90 сантиметров. Большее расстояние возможно, только если есть скрепляющая стропила доска большого сечения. Обрешетка для профнастила делается из доски тридцатки, монтируется через 50 см друг от друга, если угол крыши 15°, профлист укладывают на обрешетку, устланную без промежутков.

Шаг стропил под профнастил не зависит от его марки. Так, С44 самый тяжелый материал крепят на обрешетку с пролетом 30 см, но шаг стропил при этом не меняется.

Керамочерепица

Расчет шага стропильных балок под керамочерепицу, материала большого веса, дорогостоящего, несколько отличается от прочих. Для материала вес, которого велик, используют только просушенные прочные балки сечением 50х150, 60х180 см. Оптимальные, принятые за стандарты расстояния между стропилами составляют от 80 до 120 см. Выбор интервала зависит от уклона и типа крыши. Расчет необходимо производить с учетом длины стропильной балки. Для самого длинного стропила требуется минимальный шаг и наоборот малая длина стропила позволяет использовать шаг максимальной ширины.

Металлочерепица

Металлочерепицу можно смело назвать лидером среди всех кровельных материалов. Ее используют для сложных, вальмовых, щипцовых, шатровых, односкатных крыш. Монтаж ее намного проще керамической черепицы. Металочерепицу можно положить на старую крышу, заменить керамочерепицу, шифер, используя при этом старый шаг. Металлочерепица вести меньше в 10 раз, поэтому используют балки меньшего сечения 50х150, шаг между стропилами составляет от 60-90 см, стандартные величины. Особенно удобно утеплять такую крышу, включив в расчет ширину рулонного или листового утеплителя.

Этот вид мягкой кровли становится все более популярным, легкий, удобный в монтаже, прочный и долговечный. Листы ондулина крепятся в нахлесток на обрешетку 40х50 из досок хвойных пород деревьев (шаг 60 см).

Шаг стропильных ног при этом от 60 до 90 см. Балки нужны сечением 50х150 или 50х200.

Шифер широко используется для покрытия хозяйственных построек, бань, домов, гаражей. Поэтому, какое должно быть расстояние между стропилами при использовании этого кровельного материала знают многие. Использование именно этого материала создало систему шага стропил 60-80, обрешетки 50х50. Обрешетку делают из брусков 50х50 или тридцатой доски в зависимости от ската. Для пологой односкатной крыши используется шаг обрешетки 45 см, для двускатной – 65 см.

Как различаются шаги стропил двускатной и односкатной крыш

Каждый тип крыши имеет свою прочность. От того какой запас прочности следует закладывать при монтаже того или иного типа крыши зависит шаг стропильных балок.

Односкатные конструкции крыш, которые характерны для простых построек хозяйственного назначения, делают из брусьев, укрепленных на стены. Расстояние между стропилами крыши напрямую зависит от их длины. Важно также учитывать сечение используемого бруса исходя из того, что чем длиннее промежуток, тем больше нагрузка.

Источник: http://krovlya-mp.ru/shag-stropil-pod-uteplitel.html

Обрешетка под вагонку: основные правила монтажа и советы

Вагонка – один из наиболее популярных строительных материалов, когда речь заходит о внутренней облицовке стен и потолков. Крепить ее довольно просто, но эта обшивка потребует для себя некоторого внимания и обязательного подготовительного этапа.

В первую очередь – это деревянная обрешетка под вагонку, основа основ для оптимального закрепления материала и его длительной эксплуатации. К тому же, каркас может быть использован и для устранения дефектов стен. С другой стороны, неправильные монтажные работы могут полностью испортить внешний вид покрытия, сокращая при этом его долговечность и практичность.

Но чтоб не совершать ошибку и не «изобретать деревянный велосипед», придерживайтесь советов и пошаговых инструкций, которые мы собрали для вас в данной статье.

Инструментарий

Как сделать обрешетку под вагонку? Для монтажных работ деревянного каркаса нужен верный подбор материалов, их предварительная технологическая обработка. А еще нам потребуются следующие, весьма нехитрые и доступные каждому, инструменты:

• рулетка,
• монтажный уровень,
• топор с пилою,
• карандаш или маркер,
• леска или бечевка,
• электрический шуруповерт.

Выбор: дерево или металл?

Наиболее популярным стройматериалом для обрешетки под вагонку профессиональные мастера считают брус. Удобство в эксплуатации при проведении монтажных работ, небольшая «весовая категория» — и создание каркаса своими руками пойдет проще и быстрее. Такой материал также имеет достаточную функциональную долговечность. Так что выбираем деревянный брус.

Будем использовать бруски стандартного размера – 50 на 25, 60 на 27 миллиметров. Данный стройматериал практически идеален и внешне и внутренне. Но при покупке следите, чтобы на нем не было дефектов и сколов. Важно знать и уровень влажности дерева. Рекомендуемый – 16 процентов, не более.

Выбор: саморезы или дюбеля?

Важно оптимальным образом выбрать крепления для обрешетки. Возьмем саморезы разной длины – это облегчит работы по время выравниванию каркаса. В случае, если конструкция обрешетки под вагонку будет монтироваться на кирпич или бетон, то уместными будут дюбеля. Они надежнее будут удерживать брус.

Обязательно: растворы для обработки

Не стоит пренебрегать средствами антисептики и инсектицидами. Данный шаг продлевает долговечность обшивки. Минимальный уровень обработки – раствор от грибка, гниения, плесени. А средства для борьбы с насекомыми следует применять в домах, стоящих на земле – дачах, подсобных помещениях. Кстати, стоимость составов не слишком велика, и правильным будет перестраховаться и обработать и деревянный каркас, и стену с потолком в любом помещении, где производят монтаж обрешетки под вагонку. Правила применения растворов обычно написаны на упаковке – прочтите перед тем, как начинаете опрыскивание.

Так выглядит обрешетка из бруса

Шаг между брусками

В каркасе расстояние меж близлежащими параллельными «ребрами» принято называть шагом. Обычно для надежности конструкций брус крепится на расстоянии 45- 60 сантиметров, не более. Здесь имеются и свои тонкости. Шаги должны быть подобраны, исходя из целей, что ставятся перед отделкой. Если она предполагает наличие утеплителя, то расстояние для шага берется чуть поменьше ширины утепляющего материала (если тот покупается, к примеру, в рулоне). В данном случае утеплитель плотно прилегает к стенке, и это увеличивает практичность использования обрешетки под вагонку.

: Так выглядит каркас под вагонку

Подготовка бруска

Материал для работ следует подготовить предварительно. Брус стоит выдержать несколько суток в том помещении, где будет производиться отделка. Это позволит стройматериалам акклиматизироваться, и их температура с влажностью станет аналогичной, как в комнате.

Далее элементы обрешетки обрабатываются составом антисептика (по возможности и при необходимости и инсектицидом). Это делается или при помощи обычных кисточек, обрабатывая все по порядку и тщательным образом. Если же объемы работ достаточно большие, то можно из досок соорудить небольшое корыто и застлать его полиэтиленом. Туда наливаем антисептический состав и окунаем каждый из брусков. Такой вариант обеспечит высококачественную защиту от грибка с плесенью.

Подготовка стенок

Пока брус сохнет, проводим подготовку поверхности стенок. Для этого наносим разметку по ширине для стоек при помощи карандаша и, используя уровень, чтоб все линии были по максимуму ровными. Такой «чертеж» позволит вам наглядно видеть, каким образом будет выглядеть впоследствии вся конструкция, упрощая работу, контролируя верное расположение элементов обрешетки.

Также следует определить исходную точку установки обрешетки. Ею может являться наиболее низкий из имеющихся в помещении углов (находим с помощью уровня – водяного или лазерного). После необходимых измерений стенку расчерчиваем, и проводим горизонтальную линию.

Как скрыть дефекты стен

Если неровности значительны, то необходимо закреплять брус при помощи специальных подвесов, которые должны располагаться в линию (каждые полметра) и закрепляться перпендикулярно. Цены на такого рода крепеж невелики, поэтому и затраты возрастут не значительно. При закреплении окончания подвесов загибаются в направлении бруска, после он выравнивается уровнем и фиксируется. Такой вариант удобен своей простотой и точностью: можно выровнять поверхности довольно быстро и легко.

А еще в ход могут идти клинья из дерева: они являются важнейшим элементом для выравнивания существенных неровностей поверхности стен. Заранее заготовьте энное количество клиньев разных по размеру, обработайте их антисептиками. Как говорит практика, они, как правило, пригождаются в большинстве случаев.

Подвесы помогут выставить каркасы ровно

Монтаж обрешетки под вагонку постоянно контролируется уровнем. Проверяем положение брусков и только затем крепим их. В качестве усиления угла можно поставить в данных местах перемычку. Это обеспечивает жесткость каркаса по максимуму и упрощает крепление в углах.

Монтаж утеплителя и гидроизоляции

После размещения брусков между ними можно закладывать утеплительный материал. В качестве оного может выступать и минеральная вата, и пеноплекс с пенопластом, и иные вариации на тему. В толщину теплоизоляция варьируется, исходя из предназначения самого помещения, а также – из климатического окружения. К примеру, в бане такие показатели могут достигать десяти сантиметров (необходимость обеспечения минимума потерь тепла).

После установки утеплителей монтируем гидроизоляционную пленку, защиту от конденсата. Это крайне необходимо, например, в ванной, в парилке или же в помещениях, где влажность превышена от нормы. Фольгой покрываем всю поверхность стен, включая и брус. Для закрепления используем короткие кусочки бруса, которые закрепляем к обрешетке саморезами.

Обрешетка под вагонку: монтаж фольги

В потолок и под плинтус устанавливаем дополнительный брус (уплотнитель). Он обеспечивает прилегание по максимуму а также защиту «пирога» стен от влаги и пара.

На этом этапе монтажные работы считаются завершенными. Можно дополнительно ее покрыть защитным средством (лаком) и просушиться.

Потолок: обрешетка под вагонку поэтапно

1. В первую очередь монтируем дюбеля: 0,8 на 4 сантиметра. Для монтажа, как правило, нужно при помощи дрели сверлить отверстия (глубина около 5 сантиметров). Далее дюбеля помещаются внутрь, а под крепления в брусках сверлятся отверстия такого же диаметра.
2. При помощи шнура (бечевы) делаем разметку потолка, по ее периметру будут осуществляться размещения фрагментов обрешетки (интервал составляет 50-60 сантиметров).
3. Для ровности монтажа, пользуемся уровнем и леской (бечевкой). Для выполнения работ потребуются, как минимум, 2 человека.
4. Брусок крепится на потолок, при необходимости устанавливаем специальные пластины, выравнивающие обрешетку горизонтально. Для фиксации обрешетки в поверхности потолка используем саморезы.

: монтаж на потолок своими руками:

Как видим, обрешетка под вагонку по силам каждому. Достаточно соблюсти простые правила, приведенные  в данной статье, а также – использовать высококачественный материал для осуществления работы. И все, наверняка, получится!

Источник: https://viascio.ru/remont-kvartiry/obreshetka-pod-vagonku-pravila-montazha

Утепление фасада минватой технология монтажа — анализ цены за работу

Минеральная вата

Утеплить фасад деревянного дома своими руками совсем не сложно. Главное знать и соблюдать технологию, и подобрать правильный материал. Среди разнообразия тепло-изоляторов первое место занимает минвата. Она доступна, легко монтируется и имеет высокие теплосберегающие свойства. Утепление фасада минватой технология и тонкости работ мы раскроем нашим читателям в одной статье. А видео и фото материалы помогут точнее разобраться в монтаже.

Какая минвата подходит для утепления дома снаружи?

Минвата производится в различном виде (рулонная или матовая), из различного материала (базальтовые, стекло или доменные шлаки). Для утепления фасада деревянного дома можно использовать любой вариант, но своими руками проще работать с базальтовой или эковатой. Волокна стекловаты попадают на одежду, кожу, глаза и могут вызвать сильные зуд и раздражения.

Для отделки фасада можно использовать рулонный и матовый варинты. Есть еще один вид, с фольгированной гидроизоляцией с одной стороны. Но использовать для деревянного дома такую не советуем, ее лучше брать для кирпичного или бетонного фасада. Размер матового материала стандартно 100х60 см, толщиной от 2-20 см. Рулонный материал может иметь ширину 60-1200 см. выбирать ширину и толщину необходимо в зависмости от факторов:

1. Средние показатели температуры в зимнее время года. (Для средней полосы России необходимо толщина 10-20 см).
2. Размеры фасада и технология утепления. Так, для утепления вентилируемого фасада с шагом обрешетки 58-60 см, подходят маты шириной 600 мм.

Материал необходимо выбирать специальный, для наружных работ. Минвата для фасада имеет большую плотность и меньше впитывает влагу, подобную можно увидеть на видео ниже. Работать с минватой необходимо только в сухое время года, так как впитывая воду она неприятно пахнет и долго ее отдает, особенно под отделкой. Деревянный дом за это время успеет начать гнить. Позаботьтесь о защитной маске, очках и перчатках. Пыль от материала содержит канцерогены, которые способны вызвать приступ астмы у людей склонных к заболеваниям верхних дыхательных путей.

Рулон минваты

Способы утепления фасада

Работать с минеральной ватой можно несколькими технологиями:

1. Крепление на обрешетку.
2. Крепление на перекрестную обрешетку.
3. Крепление к стене.

Оба способа подразумевают дальнейшую отделку облицовочными панелями: сайдингом, блок-хаусом, имитацией бруса. вагонкой. Рассмотрим технологии подробнее.

Технология крепления на обрешетку

Самый распространенный способ крепления минваты к фасаду. Стоимость подобной технологии, по сравнению с другими, низкая. Для работы понадобиться: минвата, бруски 50х50 и 40х40, пароизолятор или мембранный гидроизолятор, шуруповерт, саморезы, уровень. Технология осуществляется в несколько этапов:

1. Толщина брусков подбирается индивидуально под минвату, мы возьмем самый распространенный 50х50 мм. Бруски должны быть просушены и обработаны антисептиками.
2. Стены очищают от грязи и покрывают пароизолятором или мембранной гидроизоляцией, она не даст влаги задерживаться в стенах, но не позволит ей проникнуть в утеплитель. Крепится материал при помощи строительного степлера, натяг выполняют не сильный. не нужно переживать что материал провиснет, его прижмет обрешетка.
3. Монтаж брусков выполняют горизонтально начиная снизу. Некоторые специалисты советуют начинать монтаж с середины, но так сложно будет прикрутить их по уровню. Монтируют бруски при помощи саморезов с шагом в 58 см. Почему на 2 см меньше, чем ширина стандартного мата в 60 см? Просто минвата должна плотно лечь между обрешеткой, а сминается она легко. Поэтому лучше будет сделать ячейки меньшего размера. По этой же причине берут брус для обрешетки размера чуть меньше толщины утеплителя, так контр обрешетка прижмет материал плотнее у стене.
4. Минвату укладывают в получившиеся ячейки. Так как ширина ячеек немного меньше, то материал будет плотно вставать на свое место. Если материал держится недостаточно плотно, можно выполнить небольшие зигзаги капроновой нитью, крепя ее к обрешетке, она не даст минвате выпадать.
5. Далее необходимо укрыть минвату еще одним слоем пароизолятора. Его необходимо монтировать гладкой стороной к фасаду, так влага из атмосферы не проникните к утеплителю. Можно использовать дешевую ПВХ пленку, но она перекроет циркуляцию кислорода, что не соответствует технологии утепления фасада деревянного дома. Так как минавта при намокание может комковаться и терять часть своего объема, необходимо обеспечить вентиляцию.
6. Делается контр обрешетка из брусков сечением 40х40 мм. Их предварительно просушивают и обрабатывают антисептикам. Контр обрешетка необходима для создания вентилируемого фасада под обналичкой. Так конденсат буде легко выветриваться и будет создана дополнительная воздушная прослойка, что повысит теплоизоляцию.
7. Крепится облицовочный материал, например сайдинг.

Какие ошибки часто допускают при утеплении минватой, показано на видео:

1. Перед работами сделайте трафарет из досочки размером 58 см, так будет проще крепить обрешетку необходимым шагом.
2. Нивелировать нижнюю обрешетку под утеплитель необязательно, можно выполнить выравнивание стен при помощи контр обрешетки позже.

Утепление фасада минеральной ватой — технология перекрестная, она придумана финнами и считается более теплой. Стоимость на конструкцию довольно высокая, но полученный результат того стоит. Утеплитель крепится двумя слоями в противоположном направление, так швы первого слоя закрывает второй. работу осуществляют следующими этапами:

1. Первым этапом точно так же как в первом случае крепится обрешетка и укладывается утеплитель.
2. Вторым этапом крепиться обрешетка в противоположном направление первой с шагом в 58 см.
3. Укладывается второй слой утеплителя, так чтобы швы первого оказались под матами второго. Система получается более монолитной, и холодовых мостиков под обрешеткой не остается.
4. Далее укладывают пароизоляцию, которая защитит оба слоя утеплителя.
5. Делается контор обрешетка из бруса меньшего сечения, так как вентилируемый фасад необходим для вентиляции.
6. Сверху крепится сайдинг или любые панели.

Необходимо понимать что конструкция получается тяжёлой, поэтому крепить лучше на дюбеля или длинные саморезы.

Технология заключается в креплении обналички на специальные кронштейны, утеплитель размещается прямо под обрешеткой. В продаже можно найти готовую конструкцию вентилируемого фасада по данной технологии. Если подобный комплект кажется дорогостоящим, воспользуйтесь П-образными подвесами и профилями для ГКЛ. Во избежание образования холодовых мостиков, необходимо под крепления кронштейна проложить прокладки.

Минвату просовывают под кронштейн и укладывают плотно. К стене ее дополнительно нужно крепить специальными дюбелями-грибками. Важно при монтаже делать укладку плотно, самые небольшие зазоры в данной конструкции недопустимы. Рекомендуется по технологии использовать минвату с фольгированным верхним слоем. Ее не нужно дополнительно гидроизолировать и работать проще. Сайдинг крепится на П образные профили сверху.

Утепление других элементов фасада

Важно при утеплении фасада позаботиться о дверных и конных проемах. Минватой утеплять окна необходимо со стороны откосов и торцов. Дверные проемы тоже необходимо утеплять минеральной ватой по откосам, и сверху закрывать дополнительными декоративными элементами. Если окна старые деревянные их необходимо заменить и проверить на герметичность окна. Места, где стекла не уплотнены, промазываются водостойкими герметиками.

Без достаточного утепления цоколя не будет достигнут нужный эффект. Утеплить цоколь фасада можно той же минеральной ватой, но предварительно необходимо промазать фундамент битумной мастикой и проложить фальгированную изоляцию. Минвату используют тоже фольгированную, укладывают утеплителем к фасаду. Так получится пирог из фольгированнной мембраны, минваты и опять фольгированной мембранны.

В качестве экономии можно утеплить цоколь засыпав его керамзитом с глиной. Для этого делается конструкция из бруса и досок вокруг цоколя. Внутрь засыпается керамзит перемешанный с глиной и сверху закрывается рубероидом. Весь пирог сверху укрывают откосом из шифера или профнастила. Не стоит забывать об сливах, которые предотвратят попадание влаги во время дождя или весной к фасаду. Минвата не любит влаги и необходимо выбирать обналичку с замковым соединением, так утеплитель будет лучше защищен.

Выполнить работы своими руками можно, но не всегда на это есть свободное время. Можно заказать работы у специалистов, которые выполнят утепление в соответствии со всеми технологиями, а стоимость в среднем по регионам отличается на 100-200 р.

Вид работ	Цена, р./м²
Монтаж пароизоляции	От 70
Обрешетка	От 150
Укладка утеплителя	От 90
Гидроизоляция цоколя	От 150
Обналичка (без фронтона)	От 200
Утепление откосов окон и дверей	От 300

Цена на работы вполне приемлема, но если пересчитать квадраты фасада небольшого дома, то получится высокая стоимость. Более адекватная цена у рабочих частников по объявлениям, но работу выполнят не всегда правильно. Так что не стоит боятся высокой стоимости, цена должна соответствовать качеству.

Любую из перечисленных технологий можно выполнить своими руками, если делать согласно приведенной пошаговой инструкции и видео в этой статье. А утеплив фасад дома минеральной ватой, можно отделать его имитацией бруса или сайдингом, придав эстетический вид. Дом будет радовать не только теплом, но и внешним видом.

Источник: https://infobrus.ru/zashhita/uteplenie/uteplenie-fasada-minvatoj-texnologiya.html
