Односкатная крыша из профнастила своими руками: устройство, уклон, угол
С профнастилом как кровельным материалом работать легко и удобно. Такие кровли получаются прочными и надежными, простыми в обслуживании и эстетичными. Но не многие знают, что не хуже по параметрам получается односкатная крыша из профнастила, и ее еще проще сделать своими руками. А потому, если вы ищете, чем покрыть небольшой летний домик, сарай, баня или гараж, обратите внимание на этот вариант. Ведь далеко не всегда необходимо сооружать из хозяйственных построек стандартные “избушки”!
А как сделать такую крышу, какой необходим уклон и какая обрешетка понадобится, мы вам сейчас расскажем.
Вот подробная видео-инструкция строительства такой крыши:
Почему именно односкатная?
Вы наверняка заметили, как быстро односкатные крыши стали входить в российскую моду частного строительства. Стильные, лаконичные, необычные. Да, сегодня уже к недостаткам односкатных крыш нельзя отнести их малопривлекательный вид, как это было сравнительно недавно.
Дело в том, что многие столетия в России были традиционно строились только двускатные крыши, которые наиболее благоприятно переносили сильные ветра и большие скопления снега. А вот односкатные почти всегда красовались на постройках хозяйственного типа, как самый простой конструктивный вариант. И со временем отношение к этому минималистичному архитектурному варианту выработалось, как к «сарайному».
Но на самом деле односкатные крыши считаются за рубежом одними из самых стильных. И их куда легче и интереснее задействовать в необычные проекты: и сводить клином прямо в землю, и делать с разворотом, и размещать на них разные электросберегающие панели, и выполнять в сумасшедшем футуристическом спектре. Причем на фоне большинства стилей ландшафтного дизайна такие крыши выглядят вполне органично. Тем более что в природе еще можно встретить отвес или плоскую часть ландшафта, а вот в виде «домика», как у двускатных крыш – никогда.
А ведь односкатная крыша, при всей парусности профнастила, – самая безопасная в плане ветровой нагрузки. Особенно, если ее правильно расположить. Но все же вред от этой погодной стихии может быть, если вы еще и живете в ветреном районе. Почему? Сейчас объясним.
Дело в том, что ветер, кроме своих неустанных попыток сорвать крышу, еще и бросает на нее снег, дождевую воду и грязь. А в сильные бури дождевые капли умудряются не только падать, но практически летать в горизонтальном направлении. И, если вы при строительстве односкатной крыши с профнастилом не продумали никакой гидроизоляции, надеясь на стыки кровельных листов, дело плохо. Вода попросту под давлением воздуха попадет прямо под нахлест, а оттуда – в помещение. Ведь это только в тихий и безветренный дождик крыша без гидроизоляции – защита, а в бурю – настоящее решето.
Да и в обустройстве такая крыша радует своей простотой:
Чем хорош профнастил для такой крыши?
У профнастила много преимуществ перед другими кровельными покрытиями: легкий вес, прочность и экологичность. Для односкатной крыши это один из лучших вариантов: закрепили маловесные листы, и забыли о них лет на двадцать.
А теперь немного о самом материале. Изготавливают кровельный профнастил из стального горячекатаного листа толщиной от 0,4 до 1,5 мм. В заводских условиях этот профлист покрывают цинком или алюминием, чтобы защитить внутренний металл от коррозии, и полимерным покрытием. Трапецевидные ребра, которые делают у профнастила, значительно увеличивают его жесткость.
Для того, чтобы построить прочную односкатную крышу из профнастила, вам нужно научиться различать такие его виды:
- С – это стеновые панели с ребром до 10 мм высотой и с толщиной 0,4-0,6 мм. Как вы уже догадались из названия, такие листы используют преимущественно для отделки стен построек и особых требований по жесткости к ним не предъявляется.
- НС – это уже более прочные листы, с высотой ребер в пределах 10-35 мм и толщиной листа 0,6-0,85 мм.
- Н – это уже несущие профлисты с толщиной от 3 мм и ребром от 40 мм.
Для крыши вам подходит профнастил марки Н и НС, а также специальной марки, которая разработана специально для кровель. Профнастил марки С вы можете использовать для покрытия небольших хозяйственных построек, да и то при наличии сплошной обрешетки.
Т.к. односкатная крыша отличается тем, что у нее нет конька, опасность проломления снегом здесь немного выше, чем у двускатной формы. А потому, не зависимо от того, идет речь о доме или небольшой пристройке к дому, лучше возьмите профнастил таких марок: NS44 или NS35.
А вот длина и ширина готовых листов бывает разной, т.к. предназначения профлиста тоже разные: для забора, для небольших сарайных крыш, для крыши частного дома и для устройства перекрытия.
От проекта – к реализации
Итак, первым делом нужно вычислить угол наклона будущей крыши, толщину стропил и шаг будущей обрешетки.
Определяем угол наклона
Согласно современным Строительным Нормам и Правилам II-26-76 для каждого кровельного материала определен свой минимальный угол наклона. Но все же есть смысл также обращать внимание на то, какой именно угол указал производитель той или иной марки профнастила – обычно минимальное значение больше.
Но что вообще сам по себе значит минимальный угол наклона? Это тот уклон, при котором перелива воды между гофрами не произойдет, а, значит, не станут образовываться лужи. Правда, и в этом случае также не учитываются снеговые нагрузки, и то, что сильный ветер способен заталкивать воду и снег в отдельные элементы кровли.
Вот хороший пример достаточно плотной обрешетки под профнастил:
Еще примите во внимание, что чем выше ребро, тем лучше для самой крыши, и тем реже можно делать обрешетку.

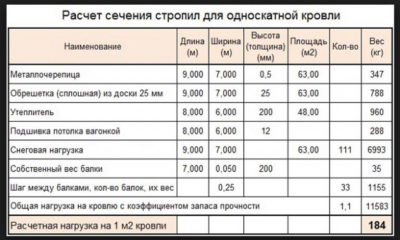

Рассчитываем нагрузки
При выборе угла наклона крыши из профнастила обязательно учитываются погодные условия конкретной местности. Так, профнастил как кровельный материал отличается особо высокой парусностью, а потому в ветреных регионах крыши с таким покрытием нельзя делать слишком крутыми.
С другой стороны, прогнуть такой достаточно тонкий материал способны и 1,5 метра снега на доме, а потому с этой стороны профнастил тоже хрупок. Вот почему вычислять угол вам придется тщательно, со всеми расчетами и ответственностью. Но чем ниже скат односкатной крыши, тем качественнее должна быть гидроизоляция и тем плотнее должны быть стыки.
Кроме ветровой нагрузки, односкатные крыши подвергаются целому ряду природных и физических сил, которые родом как из внешней среды, так и из самой постройки. Это влажность, атмосферные осадки и водяной пар, ветер, солнце, перепады температур и агрессивные химические вещества, которые находятся в воздухе. Причем тут воздух? Скажем, есть огромная разница для кровельного покрытия, которое находится на доме в тихом регионе и возле моря.
Проектируем вентиляцию
А теперь давайте разберемся с вопросом вентиляции. Односкатные крыши без чердака, которые называют совмещенными, строят тогда, когда уклон минимален. Их вентиляция происходит за счет наружного воздуха, который проходит через воздушные прослойки в кровельном пироге или через специальные каналы в верхних панелях. Только так на крыше не будет собираться конденсат:
При более близком рассмотрении эти же процессы выглядят так:
Еще одна задача при строительстве односкатной крыши под профнастил состоит в том, чтобы защитить подкровельное пространство от жары. Дело в том, что любое кровельное покрытие, сделанное из металла, под прямыми солнечными лучами в летние дни сильно нагревается. А современные гидроизоляционные пленки с металлизированным напылением на внешней стороне хорошо защищают от такой жары, ведь работают как отражатели невидимых тепловых лучей.
Односкатные крыши можно строить как с чердаком, так и без него. Если наличие чердака на планируется, тогда и кровля, и перекрытие объединяются в одно целое. Т.е. попросту само пространство чердака исчезает, превращаясь в небольшой вентиляционный проем, или и вовсе без него. Невентилируемые односкатные крыши строятся из многослойных или сплошных панелей, либо в очень простых проектах:
Пошаговый пример строительства
Итак, выбрали уклон односкатной крыши из профнастила и определились с ее конструкцией? Тогда строим – шаг за шагом:
Шаг 1. Изготавливаем мауэрлат
Укладка односкатной крыши из профнастила начинается с установки мауэрлата. Для этого возьмите брус 10х15 см, если только крыша будет не на постройке из бруса (здесь роль мауэрлата играет верхний венец).
Иногда необходим армированный пояс под мауэрлат, в который вставляют стальные шпильки и уже на них надевают сам брус. Зачем это нужно? Чтобы не только распределить нагрузки от крыши, но и достичь максимальной горизонтальности. Иначе у вас с одной стороны односкатной крыши получится один угол наклона, а со второй – другой. Поэтому наличие мауэрлата – обязательное условие.
Вот какой мауэрлат вам понадобится, если крыша будет достаточно массивной, а стены – из хрупкого блока:
А теперь крепите стропила к мауэрлату. Самый простой способ – два перекрестных гвоздя от 15 см длиной или же металлические скобы.
Шаг 2. Размечаем стропила и делаем обрешетку
Теперь делаем разметку стропил:
- Шаг 1. Уложите доску на мауэрлат так, чтобы по краям оставались свесы по 40-50 см.
- Шаг 2. Возьмите угольник или уровень и сделайте разметку верхнего и нижнего запила. В итоге ширина запила должна быть идеально равна ширине мауэрлата, но не превышать 1/3 высоты самого стропила.
- Шаг 3. Изготовьте шаблон по полученному результату и по нему уже сделайте разметку на всех остальных стропилах.

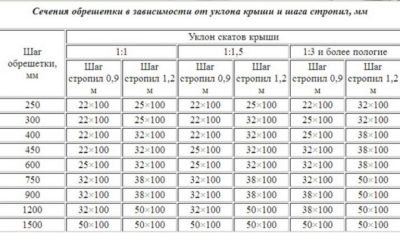

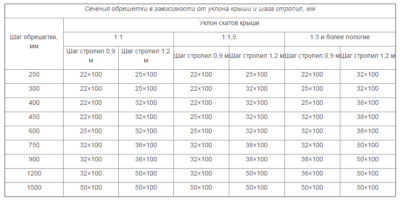

Основание односкатной крыши под профнастил – обрешетка из досок или стальных прогонов. Принцип подбора нужной обрешетки для профнастила такой:
- При минимальном угле наклона односкатной кровли обрешетка необходима сплошная или с шагом, который не превышает 30 см.
- При среднем уклоне шаг обрешетки можно делать от 30 до 65 см.
- Для крутой односкатной кровли шаг обрешетки уже можно делать до 1 метра!
- При большом угле наклона крыши некоторые отдельные марки профнастила можно даже монтировать с шагом обрешетки от 3 до 4 метров, т.к. их жесткость это позволяет.
Делать обрешетку следует снизу вверх, крепя каждый брусок на один гвоздь или скобу прямо к стропилу.
Теперь устанавливаем кобылки – дополнительные свесы, под которые подкладываем рубероид, чтобы защитить их от сырости. Эти свесы вы в последствие зашьете сайдингом.
Шаг 3. Укладываем гидроизоляцию
Укладывать подкровельную пленку нужно полотнами снизу вверх, с нахлетом и не в натяг. Уже на стропилах такая пленка крепится специальными рейками – контробрешеткой, при помощи строительного степлера или гвоздей.
Если односкатную крышу вы делаете невентилируемой или у нее с этим делом туго (вполне широкая практика), тогда в качестве гидроизоляции берите не простую пленку, а антикондесатную, которую еще называют гидропароизоляционной. Еще лучше – современную паропроницаемую мембрану, которая все лишние водяные пары будет выводить наружу. Ведь на самом деле идеально рассчитать направление водяных паров и обезопаситься от протеканий почти невозможно. Все потому, что речь идет о достаточно сложных процессах.
Ведь самый опасный в плане протечек подтаявший снег. Он при этом еще не двигается вниз, а потому талая вода оказывает давление на профнастил. Найдет хоть малейшую щель – обязательно проникнет.
Шаг 4. Поднимаем профнастил на крышу
Очень важно для односкатной крыши подобрать такой профнастил, длина листов которого превышает длину ската. А для строительства такой крыши вам понадобятся такие инструменты:
- Шуруповерт и электрические ножницы.
- Длинная и прочная веревка.
- Специальные кровельные шурупы с шестигранными головками и резиновыми прокладками.
- Степлер и скобы.
- Две прочные лестницы – одна для земли, вторая – на длину ската.
Веревку, которую нужно брать минимум в 4 раза длиннее лестницы, закрепите на обоих ее концах. У вас должна получиться петля, в которую вы вложите профнастил и поднимете его за ее счет.
Укладываться листы профнастила должны в горизонтальном направлении, с нижнего угла. К слову, если вам придется подрезать один из листов, то не делайте этого шлифовальной машинкой, которая предназначена резки металла. Дело в том, что она всегда разрушает на таком покрытии слой цинка с покрытием, и металл попросту поддастся коррозии.
Шаг 5. Монтируем профнастил
Для одного листа вам понадобится не менее 9 штук шурупов. Если высота ребра не превысит 2 см, то закрутите шуруп в вершину, если больше – тогда только в прогиб. Следите за тем, чтобы уплотнительная прокладка не была ни пережата, ни оставалась свободной.
Итак, вот как нужно монтировать лист профнастила на обрешетку:
- 1-я рейка: всего по одному саморезу в каждый прогиб.
- 2-я рейка: по два самореза через два прогиба.
- 3-я рейка: по три самореза через два прогиба.
- 4-я рейка: всего четыре самореза по ширине листа.
Укладывать профнастил на односкатную крышу нужно вертикальными полосами, стыкуя на ширину одной волны. Только возле стен и в других стыках профнастил нужно класть с нахлестом 15-20 см. Во время монтажа саморезы вкручивать нужно только во впадину. А специальный резиновый уплотнитель надежно защитит поверхность от протекания и повреждений.
Вот и все! Остается только обеспечить с крыши правильный водоотвод:
Устройство сложных конструкций
Порой односкатные крыши могут быть не такими уж и простыми по своей конструкции. Вот этот вариант, к примеру, становится в последнее время все более популярным:
Здесь односкатные крыши строятся рядом, образуя вместе как бы двускатную, но все же это не она. Здесь есть очень хитрый момент: ввиду отсутствия общего конька, на стены здания нет такой распирающей нагрузки, особенно от снега. Но в плане строительства таких крыш остаются все те же принципы, которые мы раскрыли в этой статье.
Источник: https://KrovGid.com/montazh/odnoskatnaya-krysha-iz-profnastila.html
Расчет односкатной крыши — онлайн калькулятор кровли, стропил, обрешетки и угла наклона
Распространенное применение односкатной крыши — укрытие пристроек к дому и хозяйственных построек. Однако не стоит недооценивать данный тип. Существует множество потрясающих архитектурных проектов с односкатной крышей или комбинаций из нескольких независимых скатов. А если добавить к этому простоту и надежность конструкции, то получится достойный вариант, ничем не уступающий традиционным двухскатным крышам.
Выбрав односкатную конструкцию в качестве приоритетной, воспользуйтесь онлайн калькулятором и рекомендациями, размещенными в данном обзоре.
Онлайн калькулятор односкатной крыши
Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать угол наклона ската, количество обрешетки и размер стропил.
Перед проведением расчетов настоятельно рекомендуется:
- Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
- Проверить надежность выбранного угла и шага стропил. В этом поможет программа «Стропила 1.0.1.».
Таблица ветровых и снеговых нагрузок по России
| Субъект федерации | Город | Снеговой район | Ветровой район |
| Адыгея | Майкоп | 2 | 1 |
| Алтайский край | Барнаул | 4 | 3 |
| Бийск | 4 | 1 | |
| Рубцовск | 3 | 3 | |
| Амурская область | Благовещенск | 1 | 3 |
| Архангельская область | Архангельск | 4 | 2 |
| Северодвинск | 4 | 2 | |
| Астрахань | 1 | 3 | |
| Башкортостан | Нефтекамск | 5 | 2 |
| Салават | 5 | 3 | |
| Стерлитамак | 5 | 3 | |
| Уфа | 5 | 2 | |
| Белгородская область | Белгород | 3 | 2 |
| Старый Оскол | 3 | 2 | |
| Брянская область | Брянск | 3 | 1 |
| Бурятия | Улан-Удэ | 1 | 3 |
| Владимирская область | Владимир | 3 | 1 |
| Ковров | 4 | 1 | |
| Муром | 3 | 1 | |
| Волгоградская область | Волгоград | 2 | 3 |
| Волжский | 2 | 3 | |
| Камышин | 3 | 2 | |
| Вологда | 4 | 1 | |
| Череповец | 4 | 1 | |
| Воронежская область | Воронеж | 3 | 2 |
| Дагестан | Дербент | 2 | 5 |
| Махачкала | 2 | 5 | |
| Хасавюрт | 2 | 5 | |
| Забайкальский край | Чита | 1 | 2 |
| Ивановская область | Иваново | 4 | 1 |
| Иркутская область | Ангарск | 2 | 3 |
| Братск | 3 | 2 | |
| Иркутск | 2 | 3 | |
| Калининградская область | Калининград | 2 | 2 |
| Калмыкия | Элиста | 2 | 3 |
| Калужская область | Калуга | 3 | 1 |
| Обниск | 3 | 1 | |
| Камчатский край | Петропавловск-Камчатский | 7 | 7 |
| Кемеровская область | Кемерово | 4 | 3 |
| Киселевск | 4 | 2 | |
| Ленинск-Кузнецкий | 4 | 3 | |
| Новокузнецк | 4 | 3 | |
| Прокопьевск | 4 | 2 | |
| Кировская область | Киров | 5 | 1 |
| Костромская область | Кострома | 4 | 1 |
| Краснодарский край | Краснодар | 2 | 6 |
| Новороссийск | 2 | 5 | |
| Сочи | 2 | 4 | |
| Красноярский край | Ачинск | 4 | 3 |
| Красноярск | 3 | 3 | |
| Норильск | 5 | 3 | |
| Курганская область | Курган | 3 | 2 |
| Курская область | Курск | 3 | 2 |
| Ленинградская область | Санкт-Петербург | 3 | 2 |
| Липецкая область | Елец | 3 | 2 |
| Липецк | 3 | 2 | |
| Магаданская область | Магадан | 5 | 5 |
| Марийская Республика | Йошкар-Ола | 4 | 1 |
| Мордовия | Саранск | 3 | 2 |
| Московская область | Балашиха | 3 | 1 |
| Железнодорожный | 3 | 2 | |
| Жуковский | 3 | 1 | |
| Коломна | 3 | 1 | |
| Красногорск | 3 | 1 | |
| Люберцы | 3 | 1 | |
| Москва | 3 | 1 | |
| Мытищи | 3 | 1 | |
| Ногинск | 3 | 1 | |
| Одинцово | 4 | 1 | |
| Орехово-Зуево | 3 | 1 | |
| Подольск | 3 | 1 | |
| Серпухов | 3 | 1 | |
| Химки | 3 | 1 | |
| Щелково | 3 | 1 | |
| Электросталь | 3 | 1 | |
| Мурманская область | Мурманск | 5 | 4 |
| Нижегородская область | Арзамас | 4 | 2 |
| Дзержинск | 4 | 1 | |
| Нижний Новгород | 4 | 1 | |
| Новгородская область | Великий Новгород | 3 | 1 |
| Новосибирская область | Новосибирск | 4 | 3 |
| Омская область | Омск | 3 | 2 |
| Оренбургская область | Оренбург | 4 | 3 |
| Орск | 4 | 2 | |
| Орловская область | Орел | 3 | 2 |
| Пензенская область | Пенза | 3 | 2 |
| Пермский край | Пермь | 5 | 2 |
| Приморский край | Артем | 3 | 4 |
| Владивосток | 2 | 4 | |
| Находка | 2 | 5 | |
| Уссурийск | 2 | 3 | |
| Псковская область | Великие Луки | 3 | 1 |
| Псков | 3 | 1 | |
| Республика Карелия | Петрозаводск | 2 | 5 |
| Республика Коми | Сыктывкар | 5 | 1 |
| Ухта | 5 | 2 | |
| Ростовская область | Батайск | 2 | 3 |
| Волгодонск | 2 | 3 | |
| Новочеркасск | 2 | 3 | |
| Новошахтинск | 2 | 3 | |
| Ростов-на-Дону | 2 | 3 | |
| Таганрог | 2 | 3 | |
| Шахты | 2 | 3 | |
| Рязанская область | Рязань | 3 | 1 |
| Самарская область | Волжский | 4 | 3 |
| Новокуйбышевск | 4 | 3 | |
| Самара | 4 | 3 | |
| Сызрань | 3 | 3 | |
| Тольятти | 4 | 3 | |
| Саратовская область | Балаково | 3 | 3 |
| Саратов | 3 | 3 | |
| Энгельс | 3 | 3 | |
| Сахалинская область | Южно-Сахалинск | 4 | 4 |
| Свердловская область | Екатеринбург | 3 | 2 |
| Каменск-Уральский | 3 | 1 | |
| Нижний Тагил | 4 | 2 | |
| Первоуральск | 4 | 2 | |
| Северная осетия | Владикавказ | 2 | — |
| Смоленская область | Смоленск | 3 | 1 |
| Ставропольский край | Невинномысск | 2 | 5 |
| Ставрополь | 2 | 5 | |
| Тамбовская область | Тамбов | 3 | 2 |
| Татарстан | Альметьевск | 5 | 2 |
| Казань | 4 | 2 | |
| Набережные Челны | 5 | 2 | |
| Нижнекамск | 5 | 2 | |
| Тверская область | Тверь | 4 | 1 |
| Томская область | Томск | 4 | 3 |
| Тульская область | Новомосковск | 3 | 1 |
| Тула | 2 | 1 | |
| Тыва | Кызыл | 2 | 1 |
| Тюменская область | Тобольск | 4 | 2 |
| Тюмень | 3 | 2 | |
| Удмуртия | Ижевск | 5 | 1 |
| Ульяновская область | Димитровград | 4 | 2 |
| Ульяновск | 4 | 2 | |
| Хабаровский край | Комсомольск-на-Амуре | 4 | 3 |
| Хабаровск | 2 | 3 | |
| Хакасия | Абакан | 2 | 3 |
| Ханты-Мансийский АО | Нефтеюганск | 4 | 2 |
| Нижневартовск | 5 | 2 | |
| Сургут | 4 | 2 | |
| Челябинская область | Златоуст | 4 | 2 |
| Копейск | 3 | 2 | |
| Магнитогорск | 4 | 3 | |
| Миасс | 3 | 2 | |
| Челябинск | 3 | 2 | |
| Чеченская Республика | Грозный | 2 | 4 |
| Чувашия | Новочебоксарск | 4 | 2 |
| Чувашская Республика | Чебоксары | 4 | 2 |
| Якутия | Якутск | 2 | 2 |
| Ямало-Ненецкий АО | Новый Уренгой | 5 | 2 |
| Ноябрьск | 5 | 2 | |
| Ярославская область | Рыбинск | 4 | 1 |
| Ярославль | 4 | 1 |
Пояснения к расчету односкатной крыши
| Угол наклона | Калькулятор учитывает указанный угол и определяет его правильность для выбранного кровельного материала. Изменение угла наклона осуществляется путем изменения высоты подъема крыши. |
| Площадь поверхности | Общая площадь кровли со свесами. |
| Вес кровельного материала | Вес кровельного материала для покрытия всей крыши. |
| Количество изоляционного материала | Количество изоляционного материала (длина рулона 15 метров, ширина 1 метр, нахлест 10 см). |
| Нагрузка на стропильную систему | Нагрузка кровельной системы с учетом ветровых и снеговых нагрузок выбранного региона. |
| Длина и количество стропил | Показывает длину стропильной ноги и количество стропил с учетом заданного шага. |
| Сечение, вес и объем стропил | Параметры определяются с учетом кровельного материала, площади поверхности, угла наклона и региональных нагрузок. |
| Количество и объем досок обрешетки | В калькуляторе используется стандартная 6 метровая доска. Объем просчитывается в кубических метрах. |
Визуализация односкатной крыши
На стадии проектирования, для визуального рассмотрения и анализа выбранных параметров можно использовать программу ArCon.
Ниже представлена небольшая демонстрация по созданию проекта постройки с односкатной крышей:
Источник: https://poweredhouse.ru/raschet-odnoskatnoj-kryshi/
Как устроена стропильная система односкатной крыши и правильное крепление стропил
Односкатная крыша представляет собой один из вариантов устройства крыши, который считается самым оптимальным, а также экономичным.
Это скат, плоскость которого уверенно опирается на те или другие несущие строения.
Если говорить другими словами, то с такой крышей вы не сможете сделать идеально горизонтальные потолки.
Обычно односкатную крышу делают при строительстве гаражей, небольших хозяйственных построек, а также бань. Более подробно о монтаже односкатной крыши вы можете прочитать здесь.
Устройство стропильной системы
Итак, чтобы конструкция служила длительный период времени, была крепкой, а также надежной, стоит подумать не только о фундаменте, но и о крыше. Строительная система такого элемента играет огромную роль, ведь именно крыша берет на себя негативные моменты от изменений погодных условий, а также других ситуаций.
Стропильная система односкатной крыши должна характеризоваться определенными требованиями, среди которых:
- Жесткость
- Маленький вес
- Качественный материал
Такие требования обязательно учитываются, чтобы конструкция служила долго.
Жесткие характеристики элемента играют важную роль, ведь именно с помощью жестких элементов происходит соединение разных деталей. Такие элементы не должны подвергаться процессам деформации, а также распора ни при каких обстоятельствах.
Основанием такой конструкции является треугольник, который делают с помощью специальной надежной рамы. Каждый элемент данной рамы закрепляется один к другому параллельно, а с помощью крепкой фиксации обеспечивается устойчивость всей конструкции.
Стропильная система односкатной крыши: схема
Но, если такие рамы будут плохо прикреплены, будут подвижными, это приведет только к негативным последствиям. Подобная крыша может разрушиться не только от сильного ветра, но и сама по себе.
Если говорить о весе, то эта крыша не должна быть тяжелой. Именно поэтому данная система производится, в большинстве случаев, из дерева. В том случае, если вес достаточно большой, необходимо делать несущее основание из металла.
Есть случаи, когда используют деревья хвойного характера, влажность которых составляет не меньше 18 процентов. Среди обязательных условий при использовании деревьев отметим:
- Антисептическая обработка
- Использование антипирентов
Только в таком случае узлы, в области которых происходит точное крепление всей системы, будут отличаться высокой прочностью, а также надежностью.
Высокое качество используемых материалов – одно из главных правил. Дерево должно отвечать следующим характеристикам:
- Применяется 1-3 разных сорта. Важно обратить внимание, чтобы было как меньше трещин, а также сучков. На один метр материала допускается наличие 3 сучков с высотой не больше 3 сантиметров. Трещины тоже допускаются в минимальном количестве, только не по всей глубине.
- Элементы несущего характера желательно делать из деталей, толщина которых не меньше 5 см., а площадь от 40 м2.
- Доски из хвойных деревьев можно применять только с длиной не больше 6,5 метров, а из лиственных деревьев – до 4,5 м.
- Подушки, прогоны, а также мауэрлат желательно изготавливать из деревьев, которые относятся к твердым лиственным породам. Такой материал предварительно стоит обработать с помощью того или другого качественного антисептика.
Конструкция односкатной крыши
Итак, перед началом изготовления системы очень важно знать, какие ее основные части:
- Мауэрлат, что можно назвать фундаментом системы. С помощью данной детали нагрузка распределяется равномерно и правильно.
- Прогон представляет собой элемент, который уверенно скрепляет все ноги стропил. Коньковый вариант находится вверху, а вот боковые элементы расположены по бокам.
- Стропильная нога устанавливается для определения угла наклона ската, а также для надежности всей кровли, ее внешнего вида. Именно данное изделие фиксирует отдельные детали системы.
- Затяжка помогает ногам держаться на месте, не раздвигаться. Эта деталь соединяет их в нижней части.
- Стойки, а также подкосы придают дополнительную устойчивость ногам.
- Обрешетка представляет собой доски, а также брусья в обрезанном виде. Она набивается перпендикулярно, передает нагрузку на стропильные ноги.
- Свес всей крыши защищает от попадания осадков.
- Конек является местом, в котором соединяются два ската крыши. Именно вдоль этого элемента набивается обрешетка, благодаря чему происходит усиление той или другой части крыши.
- Кобылки используются в том случае, когда длина ног небольшая, в результате чего они создают свес.
Односкатная крыша характеризуется наличием одного ската, который характеризуется наклоном угла от 14 до 26 градусов. В том случае, когда крыша делается для небольшого дома, то пролет не будет превышать 5 см, поэтому рекомендуется делать систему наслонного варианта.
Опор подобной крыши делается на стены внешнего характера, а также на стену, которая существует внутри объекта. Стропильные системы используются в случаях фермы стропильные.
Кровельный пирог, а точнее, его устройство, зависит от того, какой именно окончательный вариант покрытия будет выбран. Но, независимо от материала, этот элемент максимально увеличивает «жизнь» крыши, долговечность.
Односкатный тип требует особенного внимания, так как именно данный этап строительства максимально влияет на климат, который будет конструкции.
Конструкция стропильной системы
Крепление стропил односкатной крыши
Схема крепления достаточно простая, так как представляет собой параллельно разложенные доски, которые опираются на две стены. Для установки ног используют специальные переходные элементы, которые изготовлены из древесины.
В зависимости от того, какой материал используется, в качестве переходной детали можно применять:
- Мауэрлат. В вышеуказанной системе крыши с одним скатом, это две деревянные балки, которые лежат отдельно и завершают стены.
- Верхняя часть стопы, которая сложена из брусьев.
- Верхняя обвязка всего каркаса.
Хоть конструкция указанной крыши отличается простотой, есть и некоторые тонкости крепления стропил, о которых важно знать.
Дело в том, что узлы, которые применяются, должны учитывать все негативные моменты такого материала, как древесина.
При проектировании следует учитывать решение следующих задач:
- Возможность легкого перемещения деталей из дерева один от другого
- Адаптация к тем последствиям, которые могут быть после просадки каждой стены, для принятия устойчивой позиции
- Исключение всех возможных причин нарушения того или другого соединения
Крепление треугольников происходит по схеме: горизонтальная сторона устанавливается на мауэрлат, фиксируется. Очень важно чтобы она имела достаточно много площади для состыковки с другими элементами.
Стропильные ноги важно установить под определенным углом к элементам опорного характера. Стоит понимать, что двух точек достаточно мало для прочного крепления, поэтому есть методы, которые применяются для избегания негативных последствий.
Прежде всего, важно увеличить общую площадь взаимодействия стропилины, а также опорной детали с помощью:
- Выбрать врубки
- Запилить верхние, а также нижние края ног. С помощью таких действий можно легко создать опорную площадку, повысить устойчивость.
Крепление стропил
Шаг стропил
Расстояние между стропилами односкатной крыши рассчитывают в зависимости от того, какой выбран материал, а также сечение. Такие расчеты стоит делать на этапе проектирования, используются строительные нормативы, правила.
Расчет для вышеуказанного варианта крыши очень простой. Здесь не существует стоек, а также раскосов, в результате учитывается исключительно стропила односкатной крыши.
Обычно, для такой крыши, применяется материал из дерева хвойных пород, фактор влажности которых составляет приблизительно 20-22 процента. Такие доски должны характеризоваться ровностью, отсутствием синевы.
Каждый кровочный материал характеризуется своими особенностями, поэтому отличается и шаг стропил:
- При использовании профнастила расстояние зависит от размера листа. Обычно, шаг балок составляет не меньше 60 см и до 90 см. При большем расстоянии используются дополнительно доски с большим сечением- 150 мм. Важно учесть применение обрешетки, сечение которой должно составлять 30*100 мм, а монтирование проводится с учетом пролета не меньше 50 см.
- Керамическая черепица часто применяется, но учитывается ее вес. Балки для такой системы предварительно просушиваются. При определении размера шага следует учитывать длину досок. При максимальной длине стоит делать минимальное расстояние между стропилами. Это же правило используется при минимальной длине балок – большое расстояние шага. Обычно, безопасным шагом считается 80 см.
- Под металлочерепицу, которая используется намного чаще, нежели два вышеуказанных материала, используются балки с маленьким сечением. Шаг в таком случае равняется числу от 60 до 90 сантиметров. Брус стоит использовать с сечением около 50*150 мм.
- При использовании ондулина стоит понимать, что это кровля мягкого типа в форме листов. Балки следует ставить с расстоянием, которое не будет меньше 60 сантиметров, но и не больше 90 сантиметров. Сечение бруса – 50*200, а также можно применять 50*150 мм. При использовании меньшего сечения можно ожидать негативных моментов, так как такое сечение не сможет обеспечить высокой прочности ногам.
- Под шифер, который используется очень редко, используются стропильные ноги с сечением 50*100,50*150. Шаг – не меньше 60 сантиметров, а также не больше 80. В этом случае шаг отличается в зависимости от конструкции крыши.

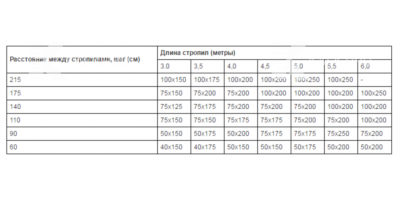

Таблица шага стропил
Монтаж стропильной системы
При решении самостоятельно выполнить монтаж стропил односкатной крыши, стоит сначала подготовить все элементы, а также обработать специальными средствами.
Доски стоит уложить с двух сторон определенной кровли и заложить в пазы.
Между брусьями рекомендуется натянуть несколько бечевок и тщательно оценить пространство наклона.
Только после этого важно прикрепить несколько крайних стропил.
После расчета, проектирования, существуют определенные этапы монтажа:
- Монтаж несущего бруса. Большой брус укладывается вдоль стены объекта. Предварительно его стоит остругать, пропитать антисептиком. По торцу стены важно уложить рубероид, на него монтировать брус по уровню с помощью анкерных болтов.
- Обработка бруса, стропительных элементов. Планируется вылет доски над свесом крыши – уровень около 40 см на каждую сторону, в зависимости от угла наклона. Важно учитывать, что чем круче будет угол, тем меньше стоит делать вылет. При использовании металлочерепицы, а также профнастила шаг составляет 120 сантиметров. В случае, когда ширина материала кровли больше 6 метров, шаг рекомендуется уменьшать до 1 метра. Доска врезается для прочности в мауэрлат.
Как видно, процесс нельзя назвать сложным, а при учете всех правил, можно самостоятельно смонтировать данный объект.
Монтаж односкатной крыши
Альтернативный метод монтажа
В данном видео вы узнаете всё о стропильной системе односкатной крыши:
2017-02-13
Дачный эксперт
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/odnoskatnaja/stropilnaya-sistema-odnoskatnoj.html
Односкатные крыши из профнастила — варианты, инструкция по монтажу!
Затраты на обустройство хорошей кровли всегда достаточно велики. Часто они составляют примерно треть от общих расходов на строительство. Однако немного сэкономить при сооружении пристроек, дома или хозяйственных объектов в этом случае все-таки можно. Односкатные крыши из профнастила являются достаточно экономными, они прекрасно защищают строения от внешних воздействий, так как способны неплохо противостоять различным погодным условиям. Да и сделать такую крышу можно самостоятельно, так как конструкция является довольно простой.
Устройство односкатной крыши из профнастила
Односкатные крыши из профнастила
Особенности и преимущества односкатной крыши из профнастила
Перед тем как речь пойдет непосредственно о постройке такой крыши, требуется ознакомиться с ее достоинствами. Такая конструкция получается достаточно легкой за счет простой системы стропил. И этот показатель является актуальным при возведении строений с далеко не мощными несущими стенами. А потому такой тип кровли часто выбирается при строительстве сараев, гаражей и других хозяйственно-бытовых построек.
Профнастил для крыши
Также одно из главных преимуществ – это простота самой конструкции, позволяющая выполнить все работы своими руками, не привлекая специалистов. В любом случае, придется произвести ряд требуемых для проектирования расчетов, но они довольно просты и можно ограничиться несложным чертежом.
Стропильная система – самый важный элемент кровли, отвечающий за способность всей конструкции выдерживать нагрузки
На заметку! Односкатные крыши могут монтироваться с наличием чердака или без него. Если это помещение не запланировано в проекте, то монтаж кровли такого типа значительно упрощается. Тут можно обойтись без создания системы стропил, просто смонтировав верхнее перекрытие под определенным углом.
Как уже было отмечено выше, такая крыша является экономной. Для ее обустройства потребуется куда меньше материалов, чем для строительства даже самой простой двухскатной крыши, так как площадь ее меньше. И потребуется не только мало профнастила или досок для стропил, но и утеплителя, гидроизоляционного и других материалов. Хотя при этом площадь строения может остаться достаточно большой.
Выбор профлиста
Еще один плюс односкатного типа крыши заключается в том, что она способна противостоять воздействию ветра и потому часто строится в регионах, где ветровая нагрузка является критической. Главное – выбрать правильное направление уклона в соответствии с розой ветров, которая уже давно определена учеными на всех территориях земного шара.
Кровля из профнастила своими руками
К плюсам можно отнести и экономию тепла внутри помещения – односкатная крыша имеет как раз ту форму, которая наилучшим образом воздействует на циркуляцию воздуха, но при этом под ней формируется особая зона, где происходит накопление нагретых воздушных масс, отдающих свою энергию материалам кровли и нагревают ее.
Почему же такую крышу рекомендовано крыть профнастилом? Все просто – этот материал является недорогим, легким, простым в монтаже, но при этом долговечным и прочным – сроки службы при правильной укладке составляют десятилетия. Также профнастил можно приобрести абсолютно любого цвета, так как цветовая гамма материала достаточно богата.
Чертеж обустройства односкатной крыши из профнастила
Главными недостатками такой кровли являются следующие:
- необходимость очистки от снежных масс зимой, так как уклон кровли мал и не дает возможности снегу сходить самостоятельно;
- во время дождя профнастил достаточно сильно шумит и если не обеспечить хорошую звукоизоляцию, то находиться под такой кровлей длительное время будет непросто.
Кровельный профнастил
Цены на профнастил
Профнастил
Перед тем как браться за работу, стоит не только изучить используемые для строительства материалы с точки зрения их эксплуатационных особенностей, но и произвести требуемые расчеты, которые позволят определиться с конструкцией кровли и количеством требуемых материалов и расходных элементов.
Устройство односкатной крыши
Сначала производится расчет нагрузки крыши на фундамент или стены. Тут все просто – вычисления ведь производятся для единственного ската, тогда как для вальмовой или двухскатной кровли пришлось бы рассчитывать нагрузку дольше.
В случае односкатной кровли потребуется воспользоваться всего двумя формулами. Это С = Aхtg(B), где С – высота стены, А – длина верхнего перекрытия, В – угол наклона кровли. Вторая формула выглядит так: Е = С/sin(В), где Е – длина стропил, С – высота стены, В – угол ската. Шаг между отдельными стропилами выбирается в зависимости от уровня ветровой нагрузки и обычно равен 50-80 см. В ходе расчета не стоит забывать про свесы кровли, которые будут защищать стены строения от осадков.
Схема для расчета длины строил односкатной крыши в зависимости от ее уклона
Расчет нагрузки на стропила односкатной крыши
Перейти к расчётам
Угол наклона ската кровли – одно из важнейших значений, которое нужно определить еще на этапе проектирования крыши. Здесь важно учесть климатические условия территории, где строится сооружение, среди которых берутся во внимание количество осадков летом, объемы снега зимой, направление и сила ветров на протяжении всего года. Также в расчет берутся и характеристики кровельного материала.
На заметку! Чем больше значение угла наклона кровли, тем сильнее возрастает показатель ветровой нагрузки на нее.
Возведение крыши
Таблица. Углы наклона и используемые материалы.
| 15-25 | Для такой кровли можно использовать битумную рулонную наплавляемую черепицу. Чем больше угол, тем сложнее будет производить монтаж материала. |
| 25-35 | В этом случае оптимальный вариант – обычный шифер или асбестоцементные волнистые листы. При этом чем угол больше, тем больше нахлест материала. |
| 6-15 | Используется еврошифер, который не так требователен к крутизне угла наклона ската. |
| 10-20 | Применяется металлочерепица, которая при углах до 20 градусов требует герметизации стыков. |
| 5-10 | Используется профнастил, и чем больше угол ската, тем больше должен быть нахлест отдельных листов. |
Расчет уклона крыши
Для крыш из профнастила, имеющих один скат, оптимальным является угол наклона 5-10 градусов. Хотя этот показатель во многом будет зависеть от того, в каких климатических условиях производится монтаж. Большие уклоны делать не рекомендуется, так как кровля станет менее устойчивой к воздействию погодных условий, и придется усиливать стропильную систему и повышать несущие способности самого здания, а это приведет к лишним затратам, как трудовым, так и финансовым. Все конструктивные особенности односкатных крыш регламентируются СНиП, а также ТКП 45-5.05-146-2009.
Источник: https://krysha-expert.ru/odnoskatnye-kryshi-iz-profnastila
