Шаг стропил под металлочерепицу

Шаг стропил под металлочерепицу: устройство и размеры

Покрытие для кровли из металлической черепицы влечет собственным наружным видом. К превосходствам материала также необходимо отнести маленький вес, не тяжелый монтаж и недорогую цену.

Расчет каркаса кровли и шага стропилин

Одним из главных моментов, определяющих стойкость каркаса кровли к нагрузкам, считается шаг стропилин – расстояние между соседними стропильными ногами, размещенными на одном скате. Чем конкретнее рассчитывается шаг стропилин, тем прочнее и надежнее система крыши. Также, следует правильно выбрать сечение стропильных ног и прочих компонентов системы. Оплошности в расчетах приводят к тому, что во время эксплуатации кровля меняет размеры под влиянием внешних нагрузок.

Стропильная нога обязана быть крепкой, твёрдой на изгиб. Ее длина и размер сечения коррелируют меж собой: чем длиннее стропило, тем больше обязано быть его сечение. Длина стропильной ноги устанавливается если исходить из угла уклона ската и высоты конька. При расчитывании зазора между стропилинами также имейте в виду угол уклона кровли – чем круче скаты, тем больше может быть шаг стропилин. Но при огромный длине стропильных ног расстояние между ними следует сделать меньше.

Зазор между ногами в среднем формирует 80-100 см, при этом допустимым минимумом считается шаг стропилин в 60 см, а правильным максимумом – 150 см. Чтоб установить идеальное кол-во стропильных ног на скате, делаются следующие действия:

• измеряется длина стены, на какую будут опираться стропилины;
• полученная величина разделяется на самый оптимальный шаг;
• к результату следует добавить единицу и получившуюся величину округлить в большую сторону.

Данный метод дает возможность определить нужное кол-во стропилин для одного ската, а чтоб узнать, с каким зазором их предвидится ставить, длину стены следует поделить на получившуюся величину. Эффект будет равён межосевому расстоянию между стропильными ногами, которое и собой представляет шаг стропилин.

Нужно учитывать, что общая методика не берет в учет такие различия, как подбор утеплителя. Приладив шаг стропилин к ширине теплоизолирующего рулонного или плитного материала можно облегчить монтаж системы кровли и сделать меньше затраты на строительство. Исправлять величину зазора между стропилинами можно до конкретных границ – не стоит повышать расчетный шаг стропилин при сооружении системы стропил под тяжёлые материалы кровли.

Система стропил для крыши из металлической черепицы, напротив, не просит специализированного усиления. Этот материал для внешнего покрытия кровли отличается высокой крепостью при сравнительно маленьком авторитете. Листы металлической черепицы устанавливаются на разреженную каркас из рамы из бруса или дощечек, которая закрепляется к стропилинам, поставленным с шажком от 60 до 95 см. Это усредненные значения для стропильных ног, сделанных из обычной дощечки сечением 50×150 мм, при длине до 4,5 метров.

Если планируется применять теплоизолятор толщиной более 150 мм, рекомендуется делать стропильные ноги из дощечки сечением 50xдвести миллиметров, чтоб не понадобилось увеличивать в ширину стропилины рейками со стороны помещения чердака.

Особенности монтажных работ каркаса под металлическую черепицу

В общем обрешётка и стропильная система под металлическую черепицу рассчитуется и устанавливается по классическим правилам. Принципиальной спецификой можно считать потребность крепежи верхней опоры стропильной ноги сверху конькового прогона, а не в боковой части конькового бруска. В этом варианте сверху крыши, в коньке, остается свободное место, нужное для обычной воздушной циркуляции в кровельном пироге. Как и при использовании битумной черепицы, если не обеспечить правильную воздушную циркуляцию в конструкции, в середине кровельного пирога образовывается конденсат, вызывающий ржавчину металлической черепицы.

Чтоб выполнить обмен воздуха утеплённой крыши более активным, рядышком с верхней кромкой стропильных ног рекомендуется высверлить отверстия, их диаметр формирует около 10 мм.

Устройство каркаса кровли из металлической черепицы может «настойчиво попросить» применения компонентов для усиления системы стропил. Под компонентами, придающими конструкционную жесткость, в большинстве случаев имеются в виду затяжки и ригели – горизонтальные перемычки между стропилинами в конструкции висячего типа.

Затяжка размещается у основания стропильных ног, ригель – ближе к коньку. Усиление наслонных стропильных ног создается благодаря монтажа горизонтальных прогонов на стойках – это обеспечюет добавочную точку опоры.

К добавочным компонентам относятся кобылки – специализированные дощечки, разрешающие повысить размер стропилин в длину для создания свеса крыши из металлической черепицы.

При устройстве древесной системы стропил важно побеспокоится про защиту древесины от дефекта гнилью и огнём. Дезинфицирующая пропитка предупредит биологическое разрушение древесных материалов, а огнезащитный состав снизит риск загорания и скорость распространения огня. Для отделки стропильных систем после сборки каркаса (или индивидуальных элементов до его монтажа) может использоваться комплексная огнебиозащитная пропитка, или некоторые специальные составы.

Отделка создается в 2 захода с перерывом на полнейшее высыхание первого слоя. Состав наноситься валиком или мягкой кистью.

Установка каркаса кровли из металла

Каркас металлочерепичной кровли своего дома очень часто строится из древесины – этот материал очень легко подгоняется в размер и устанавливается без использования специального оборудования. Но устройство опорной системе под металлическую черепицу в большинстве случаев может делаться из профиля из металла. в частности, при сооружении:

• автогаражей;
• ангаров;
• павильонов;
• беседок;
• хоз. строений.

Стропилины из металлического профиля под металлическую черепицу имеют ряд плюсов:

• могут выдержать большие нагрузки;
• дают возможность устанавливать длинные балки (более 10 метров) без добавочных опор;
• система не раздаёт горение;
• каркас долговечный (при защите и правильном монтаже от ржавчины);
• металлический профиль дает возможность сделать хорошую конструкцию кровли оригинальной комбинации.

К минусам целиком железной кровли необходимо отнести большую проводимость тепла материала – каркас выступает как мостика холода. Собственно поэтому кровля из металла лучше всего пригодна для нежилых строений, они не просят отопления. Также, использование металлического профиля ощутимо делает дороже строительство.

Большая прочность металлического профиля и его жесткость на изгиб предоставляет возможность закрывать пролеты, имеющие огромный размер, без установки держащих систем. Это облегчает устройство крыши.

Если планируется применять стропилины из металла, весь кровельный каркас обязан быть металлическим. Вместо мауэрлата применяется швеллер, к какому в будущем привариваются нижние кончики стропилин. Каркас делается по плану самостоятельно, или заказывается на производстве. В другом варианте выше точность геометрических размеров и качество сварки, но конструкцию которая готова нужно будет устанавливать на стены постройки с помощью подъемных механизмов. Установка каркаса из индивидуальных элементов предоставляет возможность исполнять их подгонку на месте.

Большое внимание следует выделить защите конструкций из металла от ржавчины и предупреждению появления конденсата.

Пары воды на металле конденсируются при одновременном влиянии тёплого и прохладного воздуха. Чтоб недопустить ржавчину, следует правильно исполнять сварные соединения: в них не должны остаться частицы шлака. Каркас из металлического профиля и, первым делом, соединительные места компонентов, отделывается специализированной грунтовочной смесью, сверху какой наноситься два, три слоя обыкновенной краски. Лучше всего применять лакокрасочные материалы, предотвращающие ржавление.

Источник: https://CertainTeed.by/articles/shag-stropil-pod-metallocherepicu-ustrojstvo-i

Устройство стропильной системы под металлочерепицу – варианты конструкции, шаг стропил

С помощью металлочерепицы уже давно решаются задачи строительства малоэтажных домов. Сочетание стальной выносливости с легкостью и эффектностью дают большое преимущество материалу перед соперниками. Крупногабаритные листы укладываются намного быстрее, а срок службы — продолжительнее, чем другие материалы аналогичного назначения. Перекрыть крышу и выполнить монтаж стропильной системы под металлочерепицу можно самостоятельно, если знать устройство двускатной крыши, особенности стропильной системы и способы укладки кровельного материала с учетом его характеристик.

Описание металлочерепицы

Металлическую черепицу можно назвать одним из продуктов сталепроката. В целом материал представляет собой листовую сталь, профилирование которой выполнено как по горизонтали, так и по вертикали. В результате этого процесса на поверхности образуются поперечные и продольные волны, делающие материал похожим на керамическую черепицу. С наружной стороны листа имеется цветная полимерная пленка, предназначенная для выполнения защитной и декоративной функции.

Недостатки и их устранение

Несмотря на визуальное сходство с керамической черепицей, стандартные недостатки материала остались без изменения. Металл очень быстро нагревается под воздействием солнечных лучей и легко остывает при снижении температуры воздуха. Коэффициент звукоизоляции сравнительно низок, так как металлические поверхности свободно пропускают звуковые волны. Кроме этого металл способен собирать капли конденсата из-за разных теплотехнических свойств с контактирующими элементами каркаса.

Это достаточно весомые недостатки, но проблема их существования легко решается при правильной сборке стропильной системы и кровельного пирога. Если монтаж стропильной системы выполнен по всем правилам с соблюдением технологических предписаний, то укладка кровельного материала пройдет без осложнений.

Чтобы снизить воздействие недостатков металла на конструкцию крышу и предотвратить преждевременный износ кровли, необходимо правильно составить кровельный пирог.

Вся ответственность в этом плане ложится на стропильную систему, на которую возлагаются следующие функции:

• Удержание слоев кровельного пирога, располагающихся сверху стропилин, внизу этих элементов и между ними.
• Создание условий для лучшей вентиляции, препятствие образованию конденсата и создание каналов для вывода влаги.
• Формирование опор, расположенных в одной плоскости, для укладки кровельного материала.

Другими словами, стропильная система является своеобразным скелетом, который необходим для нормального функционирования крыши. Следовательно, устранить недостатки металлического покрытия можно при правильном выборе схемы установки «скелета» под металлочерепицу.

Стропильная система под металлочерепицу — шаг стропил

Металлочерепицу можно увидеть на любых строениях: и жилых, и нежилых. Металлическая «чешуя» хорошо смотрится на беседках, верандах и банях.

По функциональному назначению строения определяется наличие утеплителя, причем от этого во многом зависит строение стропильной системы:

• Каркас утепленной крыши содержит три различных слоя изоляции и обязательный вентиляционный контур.
• Холодная крыша состоит из вентиляционного контура и одного слоя изоляции.

Двускатная крыша под металлочерепицу с утеплителем необходима в том случае, если на чердаке будет обустроено жилое помещение. При расчете такой стропильной системы во внимание принимается размер утеплителя, чтобы он плотно входил в промежутки между стропильными ногами.

Крыша без утеплителя возводится над строениями, пребывание в которых не занимает много времени.

Также каркас крыши под металлочерепицу без утеплителя возводится при утеплении потолочного перекрытия. В качестве примера можно привести крышу над баней или жилым домом, чердак которого не предназначен для эксплуатации. В этом случае укладка утеплителя между потолочными балками будет более эффективной.

Каркас кровли под металлочерепицу может быть изготовлена из металлопроката или пиломатериалов. Первый вариант имеет схожие характеристики с металлическим покрытием, но для частных домов рекомендуется использовать древесину. Этот материал удобнее в работе для частного застройщика, который решил самостоятельно возвести стропильную систему под металлочерепицу. Во-первых, из дерева проще изготовить элементы каркаса и собрать из них единую конструкцию. Во-вторых, деревянные изделия более теплые и соответствуют экологическим требованиям и нормам.

Преимущество двускатной крыши

Самый простой вариант стропильной системы под металлочерепицу — двухскатная конструкция. Благодаря сходству форм скатов и листов кровельного материала создаются идеальные условия для монтажа. Вальмовая конструкция или любая сложная крыша в этом плане требуют больших затрат сил и времени. Кроме того сложные конструкции требуют повышенного расхода кровельного материала из-за сложности кроя.

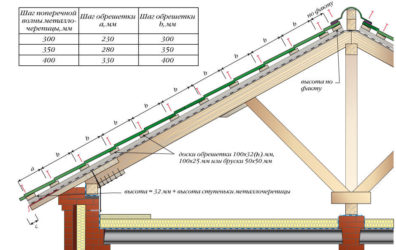

В инструкции производителя по укладке металлочерепицы указываются оптимальные параметры крыши. В частности речь идет о наклоне скатов, который должен составлять 12-15 градусов. Меньшее значение угла наклона требует усиленной гидроизоляции, на более крутых скатах необходимо увеличение крепежных элементов. Обе ситуации приводят к увеличению бюджета на строительство крыши.

Количество укладываемых рядов металлочерепицы напрямую зависит от размеров листа и перекрываемой площади. В большинстве случаев материал монтируют в один ряд, чтобы в поперечные швы не протекала вода. На крышах частных домов чаще всего используются листы длиной 4-4,5 метра, хотя многие производители предлагают услуги по нарезке листа на соответствующие элементы. Это значительно упрощает укладку металлочерепицы на скатах индивидуального размера. Чтобы определить необходимую длину листа, суммируют длину ската и длину карнизного свеса, который составляет 40-60 см.

Укладывают металлочерепицу на обрешетку, прикрепленную к стропильной системе. Двухскатная крыша имеет только вертикальные и горизонтальные линии, поэтому укладка листов с аналогичными кромками выполняется без особых трудностей. Правильно построенная стропильная система позволяет выполнить установку обрешетки и укладку кровельного материала быстро и без проблем.

Варианты каркаса и стропильных ног

Схема устройства стропильной системы определяется количеством слоев кровельного пирога. Следовательно, для более сложного утепленного варианта требуются элементы, без которых вполне обходится холодная кровля.

Для стропильной системы двухскатной крыши из металлочерепицы необходимо установить ряд из нескольких пар стропилин, конструкция которых определяется особенностями основного строения.

Для изготовления стропильного каркаса двускатной крыши применяются следующие способы:

• По наслонной технологии. В этом случае для стропильных ног необходимо обеспечить прочные опоры в верхней и в нижней части. Ее использование допускается только при наличии внутренней несущей стены или мощных колонн, заменяющих ее. Наслонная стропильная система может устанавливаться только в тех случаях, когда стойки под коньковым прогоном установлены на достаточно прочных потолочных балках или железобетонных плитах.
• По висячей технологии. Стропилины такой системы требуют обязательной опоры для нижней пятки. Верхние пятки попарно упираются друг на друга. Висячая стропильная система устанавливается при отсутствии внутренней несущей перегородки.

По рекомендациям производителей металлической черепицы оптимальный шаг стропильной системы под металлочерепицу должен составлять 0,6-0,9 метра.

Устройство каркаса для утепленной кровли

Наличие утеплителя в составе кровельного пирога требует правильно выбрать шаг стропил под металлочерепицу, и устроить стропильную конструкцию так, чтобы теплоизоляционный слой не потерял свои качества. Это может произойти в результате намокания утеплителя, так как вода служит хорошим проводником тепловых волн.

Намокание теплоизоляционного материала происходит в следующих случаях:

• Бытовые испарения, поднимающиеся вверх, проникают в теплоизоляцию с внутренней стороны.
• Разница температур на улице и на чердаке способствует образованию конденсата.
• Несоблюдение технологии монтажа кровли приводит к образованию протечек, которые наблюдаются при снеготаянии и обильных осадках.

Чтобы предотвратить появление неприятных ситуаций, нужно правильно уложить кровельный пирог, распределить его по кровле и надежно зафиксировать на стропилинах. Помимо этого стропильная система под металлочерепицу должна формировать вентиляционные каналы, которые позволяют потоку воздуха омывать теплоизоляционный слой и внутренний слой металлочерепицы.

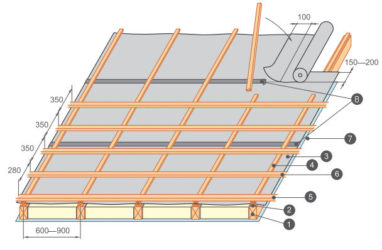

Установка обрешетки и контробрешетки позволяет создать каналы, которые способствуют регулярному проветриванию и выведению конденсата из-под кровельного пространства. Это продлевает эксплуатационный срок и кровли, и стропильной системы.

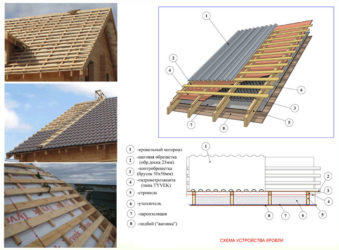

В разрезе утепленная кровля со стороны отделанного помещения выглядит следующим образом:

• Материал, используемый для отделочных работ внутри чердачного помещения.
• Внутренняя обрешетка, на которую крепится слой пароизоляции.
• Непосредственно пароизоляционный слой, являющийся препятствием на пути бытовых испарений.
• Стропильные ноги, в промежутках которого располагают плиты теплоизоляционного материала. Причем для образования вентиляционного зазора нужно, чтобы теплоизоляция была немного тоньше ширины стропилины. Если утеплитель ложится на одном уровне со стропилинами, то следует прибить дополнительную обрешетку для создания необходимого зазора.
• Гидроизоляционный слой укладывается непосредственно на стропилины или на контробрешетку, если была необходимость в ее установке. Дело в том, что гидроизоляции в виде полиэтиленовой пленки нельзя контактировать с утеплителем, в целях предотвращения образования влаги. В случае использования диффузной мембраны контробрешетка не нужна, так как этот гидроизоляционный материал пропускает влагу наружу, но не впускает ее обратно.
• Наружная обрешетка, необходимый элемент для фиксации гидроизоляционного материала, создания вентиляционного канала и укладки металлической черепицы.
• Непосредственно кровельный материал — металлочерепица.

Не рекомендуется использовать рулонные материалы на битумной основе в качестве гидроизоляционного слоя. Нагревание такого материала и кровли сопровождается выделением веществ, благодаря которым происходит взаимное разрушение обоих материалов.

Исходя из выше сказанного, напрашивается вывод, устройство двухскатной крыши из металлочерепицы с утеплителем предполагает использование трехслойного пирога и двух вентиляционных контуров при использовании классического варианта гидроизоляции. Входящая в состав кровельного пирога диффузная мембрана позволяет укладывать три слоя изоляции и один вентиляционный канал. Основой для крепления всех слоев служит стропильная система, на которую возлагается функция удержания кровельного материала и снеговой нагрузки.

В большинстве случаев стропилины под металлическую черепицу делают из досок сечением 5*10 см или 5*15 см при соблюдении стандартного шага стропильных ног при устройстве кровли.

Монтаж стропильной системы для холодной крыши

Холодная крыша подразумевает отсутствие утеплителя, следовательно, отпадает потребность в использовании материалов для его защиты. Но нельзя пренебрегать гидроизоляцией, она защитит от протечек деревянную стропильную систему. Кроме того вентиляция между гидроизоляционным слоем и металлочерепицей должна быть в любом случае.

В разрезе холодный кровельный пирог имеет следующий состав:

• Стропилины.
• Гидроизоляция.
• Обрешетка.
• Кровельный материал.

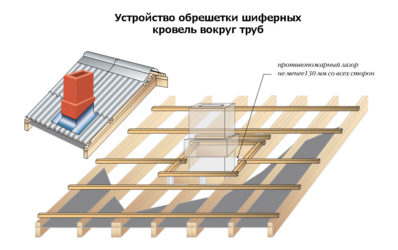

Независимо от наличия утеплителя укладка обрешетки ведется особым образом. Расстояние между элементами определяется промежутком между поперечными ступеньками металлочерепицы.

Первый элемент обрешетки должен иметь немного больший размер, чем рядовые решетины.

Приведенные примеры холодной и утепленной кровли являются общей рекомендацией. На практике каждый индивидуальный случай требует определенных расчетов с конкретными данными.

Источник: https://kryshadoma.com/stropilnaya-sistema/ustroystvo-stropilnoy-sistemy-pod-metallocherepitsu-varianty-konstruktsii-shag-stropil.html

Шаг стропил под металлочерепицу

Стропильная система является основой любой кровли и от ее конструкции напрямую зависит надежность всей крыши. Расчет стропил под металлочерепицу имеет некоторые особенности, связано это с тем, что материал довольно легкий. Выполнять монтаж металлочерепицы довольно просто, это экономит не только время на возведение кровли, но и деньги.

Общая информация

Перед монтажом стропильной системы необходимо тщательно провести все расчеты. Особое внимание следует уделить расчету нагрузки, в которую входят следующие параметры:

• вес кровельного материала;
• вес ендова и обрешетки;
• вес монтажников, выполняющих работу;
• снеговая и ветровая нагрузка.

Ошибки, допущенные при расчетах могут привести к целому ряду негативных последствий:

• изменению и деформации стропильных ног;
• разрушению кровельного покрытия;
• деформации несущего основания.

Расчет конструкции кровли прежде всего требует правильного вычисления расстояния между стропилами —  так называемого шага стропил. Методика расчета, представленная ниже позволит сделать это с высокой точностью.

Порядок расчета

Порядок действий для правильного расчета необходимого шага между стропилами такой:

• меряется длина ската, сделать это можно по карнизу крыши;
• полученную длину делят на среднее расстояние между стропилами, которое принимают от 600 мм до 1000 мм. Пример: получили длину ската 20 м, выбрали расстояние между стропил 800 мм, разделили 20 на 0,8, получили 25 штук;
• к полученному числу добавляется 1 и округляется в большую сторону в случае дробных результатов. В нашем примере: 25+1=26 стропил понадобится на одну сторону ската;
• теперь длину ската крыши опять делим на полученное ранее число стропил и получаем шаг стропил под металлочерепицу. В нашем примере: 20 делим на 26, получаем 0,77 м расстояние между стропилами.

Чаще всего для выполнения стропильной системы принимают шаг 60-95 см при сечении деревянного бруса 150 на 50 мм, при условии использования металлочерепицы в качестве кровельного материала.

Такая толщина бруса позволяет разместить внутри кровли слой утеплителя достаточной для хорошей теплоизоляции толщины. Некоторые методики рекомендуют использовать стропила толщиной 200 мм, что позволит значительно улучшить теплоизоляционные свойства кровли.

Для обеспечения необходимой вентиляции слоя утеплителя в верхних кромках стропил обычно высверливают 10 мм отверстия. Стропила под металлочерепицу устанавливаются не сбоку на коньковый брус, а сверху, что позволяет получить свободный промежуток между ними.

Эта зона служит дополнительным вентиляционным каналом и снижает образование конденсата, что очень важно при организации металлической кровли.

Монтаж стропил принято выполнять на специальные металлические уголки с отверстиями, которые позволяют использовать при монтаже минимум инструмента, для крепежа нужен только шуруповерт с саморезами или молоток с гвоздями.

Виды конструкций

Конструктивная жесткость стропильной системы под металлочерепицу должна быть довольно высокой. Достичь хорошего результата можно путем применения конструкций в виде треугольников жестко закрепленных между собой. Существует 2 вида стропильных систем:

Висячая конструкция

Такая стропильная система представляет собой 2 ноги, которые соединяются внизу затяжкой. Благодаря этой затяжке ноги не разъезжаются. При наличии пролетов более 8 м прогиб стропил устраняют путем установки специальной стойки с подкосами, называемой «бабкой».

На пролетах до 8 м возможна установка дополнительной затяжки, монтируемой в промежутке между серединой и верхом стропил. Такую затяжку выполняют обычно из бревна или бруса, располагают ее горизонтально. Эта затяжка позволяет снизить воздействие на стены помещения распирающих горизонтальных сил.

Наклонная конструкция

Такая конструкция подразумевает опору стропилы средней частью и своими концами на стены здания или опоры. Обычно применяется при длине пролета не более 6 м. В случае усиления конструкции путем добавления бруса, монтируемого горизонтально между двумя стропилами, можно увеличить расстояние между опор до 8 м.

При наличии дополнительной опоры расстояние по ширине можно увеличить до 12 м, а при наличии двух опор — расстояние увеличивают до 16 м.

Обработка стропил

Учитывая тот факт, что чаще всего стропильная система под металлочерепицу выполняется из дерева, необходимо основательно подойти к вопросу защиты древесины от следующих факторов:

• воздействие насекомых и грибков. При несвоевременной обработке материала стропил возможно развитие в древесине жуков-точильщиков, которые могут довольно быстро нанести серьезный урон стропилам. Неправильный монтаж или отсутствие обработки могут привести к еще одному негативному воздействию- развитию грибков или плесени. Такое воздействие на древесину может иметь еще более серьезные последствия для древесины, чем воздействие насекомых;
• воздействие высоких температур. Речь идет о защите древесины от воспламенения и воздействия огня. Для этих целей применяют специальные огнезащитные пропитки, которые значительно усиливают сопротивляемость огню у древесины.

Система стропил должна обеспечить надежное основание для монтажа обрешетки, изоляционных слоев и кровельного покрытия. Соблюдение инструкции по выполнению расчетов и монтажу позволит получить отличные результаты и уверенность в надежности и долговечности кровли.

Получить консультацию или сделать заказ

Источник: https://www.RoofKey.ru/blog/obsluzhivanie-krovli/shag-stropil-pod-metallocherepitsu/

Какой шаг стропил под металлочерепицу

Чем тщательнее будут сделаны предварительные расчеты, и в частности, чем правильнее будет определен шаг стропил под металлочерепицу, тем, наверняка, надежнее будет каркас будущей крыши.

Если при расчетах определить нагрузку на стропильную конструкцию неверно, недооценить параметры стропил, в будущем такие ошибки могут стать причиной нарушения кровельного покрытия или изменения формы стропильных ног, а также привести к обрушению основания из стропил.

Шаг стропил под металлочерепицу

При расчете конструкции крыши необходимо делать и расчет расстояния, которое будет между стропилами. Определение данных параметров не представляет особой трудности, если правильно воспользоваться общими методиками расчетов такого расстояния, принятыми среди специалистов.

Промежуток между стропильными ногами принято называть шагом стропил или шагом стропильных ног.

Обычно в конструкции крыши это расстояние не должно быть больше одного метра, допустимый минимум – 60 сантиметров.

Чтобы для заданной длины крыши произвести расчет необходимого количества стропил, соответственно, определить шаг стропил, действовать надо следующим образом:

1. По карнизу крыши измеряется длина ската.
2. Полученное значение делится на единицу измерения, в данном случае на выбранный шаг стропил. Например, при шаге стропил в 1 метр длина делится на 1, если шаг – 80 см, то на 0,8 и т.д.
3. На следующем этапе расчетов к полученному результату добавляется единица, затем это значение округляют в большую сторону. Так выясняется нужное количество стропил, которые предполагается установить на один скат крыши.
4. Общую длину ската потребуется разделить на полученное количество стропил – в результате получаем значение межосевого промежутка между стропилами, которое и называют шагом стропил.

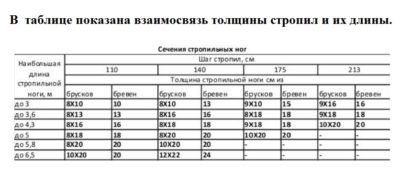

Таблица расчета длины стропил, шага между ними и сечения бруса

Например, при длине кровельного ската 27,5 м и стропильного шага длиной 1 м вычисление будет таким:

27,5м / 1м = 1 + 27,5  = 28,5

Далее полученный итог округляют до ближайшего целого числа в большую сторону:

28,5=29

Соответственно, 29 стропил понадобится для ската кровли.

27,5/29 =0,95

Итак, 95 см – это и есть промежуток между осями стропил, устанавливаемых на скате крыши.

Однако в общей методике расчетов не учитываются особенности определенных материалов для кровли.

Наиболее часто встречающиеся виды покрытий можно рассмотреть подробно – как, согласно рекомендациям профессионалов, следует подбирать шаг стропил при сооружении стропильной системы в зависимости от выбранной разновидности  кровельного материала.

Шаг стропил под покрытие из металлочерепицы

При постройке загородных домов наиболее частым материалом для кровли становится металлочерепица.

Кровля из металлочерепицы внешне выглядит как настил из глиняной черепицы, но в сравнении с глиняным покрытием обладает множественными преимуществами.

• что касается выполнения монтажа, листовая металлическая черепица намного более технологична, и время, затрачиваемое на сооружение кровли, при этом значительно сокращается.
• такой кровельный материал по весу намного легче, чем черепица из натуральной глины: различие в массе 1 кв.м. составит около 35 кг – в зависимости от толщины натуральной черепицы.

При таком снижении веса настила кровли возможно существенно снизить требования ко многим параметрам, когда рассчитывается стропильная система под металлочерепицу. Например, можно увеличить шаг установки стропил, уменьшить их толщину, снизить показатель сечения брусков обрешетки под металлочерепицу.

Оптимальный шаг и сечение стропил под металлочерепицу

Для покрытия крыши металлочерепицей промежуток между стропильными ногами определяют в районе 60-95 см при сечении конструктивного элемента 150 на 50 мм.

По утверждениям специалистов, для размещаемого между стропилами утеплителя будет вполне достаточно толщины в 15 см, и этой толщины  хватит для хорошей теплоизоляции кровли. Но для надежности лучше выбрать утеплитель толщиной 20 см. При этом показателе и сечение стропильной ноги также увеличивается до 20 см.

Совет!

Для улучшения вентиляции пространства, которое предназначено для заполнения утеплителем, при выполнении монтажа стропил, в них (стропилах) просверливают ряд отверстий диаметром 10 мм около верхней кромки.

В общих же чертах стропильная конструкция для металлочерепицы принципиально ничем не отличается от любой другой. Единственная, пожалуй, особенность ее в том, что верхняя опора стропил устраивается не на коньковый брус, то есть сбоку, а на коньковый прогон – сверху.

Между состыкованными деревянными частями наверху получается свободная зона, благодаря которой обеспечивается циркуляция воздуха, что позволяет снизить риск образования конденсата под кровельным настилом – это немаловажно для металлической поверхности материала.

При монтаже кровли деревянного дома, при котором предусматривается замена мауэрлата верхним бревенчатым венцом, неверно произведенный расчет шага стропил сделает практически невозможными какие-либо изменения, поскольку в венце обычно выполняются врубки с целью увеличения надежности крепления.

Элементы укрепления системы стропил

Расположение затяжки в стропильной системе

Такой элемент крепления, как затяжка стропил, используют, когда кровля возводится с применением висячих стропильных элементов.

Для затяжки стропил используется горизонтальный брус или бревно, прикрепляемое к основанию стропильных ног – это позволяет существенно сократить горизонтальные распирающие силы, которые действуют на стены постройки.

Выше основания стропил также может быть устроена затяжка, но при таком способе она устраивается несколько более мощной, что благотворно сказывается впоследствии на долговечности кровли.

Кобылка – это продолжение стропильной ноги, которое прикрепляется к ноге обычными гвоздями. Кобылка стропила изготавливается из доски высотой и толщиной вполовину меньшей, чем стропильная нога. При этом длина ее примерно 1-1,2 метра, из которых одна половина образовывает свес, вторая – обеспечивает крепление к стропилу.

Когда выполняется  монтаж стропильной системы под металлочерепицу, да и под любой другой кровельный материал, для фиксации ее элементов применяют специальные уголки для крепления стропил.

Преимущества такого элемента – обеспечение высокой несущей способности, а также возможность осуществлять крепление без применения специальных инструментов.

Деревянные конструкции стропильной системы и уголки соединяются при помощи шурупов или гвоздей.

Расстояние между стропилами

Степень надежности кровельного каркаса напрямую зависит от правильности монтажа стропильной системы. И в первую очередь от грамотно рассчитанного расстояния между стропильными элементами.

Ведь именно от того, через какое расстояние мы установим стропильные ноги, зависит то, какой тип обрешетки мы сможем использовать, а также какими именно характеристиками будет обладать наша крыша.

Неверный расчет или неправильная оценка предполагаемых нагрузок на опорную конструкцию могут дорого обойтись в будущем хозяину дома. А со временем и вовсе привести к деформации либо обрушению всей кровельной конструкции.

Одним из важных параметров при возведении любой крыши является расстояние между стропильными ногами. Только правильно рассчитанный шаг опорной конструкции сможет обеспечить крыше необходимую степень надежности и долговечности.

к оглавлению

Расчет стропильного шага

Ширина пролета между двумя соседними стропильными ногами называется шагом. В соответствии с общепринятыми стандартами расстояние между опорами не может быть более чем один метр и менее 60 сантиметров.

Вот такие жесткие требования выдвигаются современными строительными нормами к выбору размера пролета между стропилами.
Рассчитать точное расстояние и количество стропильных ферм для каждой конкретной крыши можно следующим образом.

Точно по карнизу измеряем длину кровельного ската. Затем полученное число следует разделить на число, соответствующее выбранной длине стропильного шага. Из этого следует, что если длина кровельного ската равняется 23 метрам, а предполагаемая длина шага стропил 1 метр, то, разделив 23:1 получаем 23.

После этого к полученному результату добавляем единицу и получаем общее количество стропил, которые мы должны установить.

После этого общую длину ската разделяем на полученное общее количество стропил и в итоге получаем значение межосевого расстояния между элементами стропильной конструкции, иными словами – ширину шага. Затем мы 23 делим на 24 и получаем 0,95, именно это число и указывает нам на расстояние между стропилами.

При помощи этих нехитрых расчетов нам удалось узнать точное расстояние между стропильными элементами. Однако этот способ расчета не учитывает тип обрешетки и вид используемого кровельного покрытия.

Источник: https://antei-remont.com/kakoy-shag-stropil-pod-metallocherepitsu/

Выбор шага стропил под металлочерепицу

Чем вернее будет найден шаг стропил под металлочерепицу, тем, более надежной будет конструкция будущей крыши.

Если нагрузку на стропильную систему определить неправильно, в дальнейшем эти погрешности могут вызвать нарушение кровельного покрытия либо изменения формы стропил. Все это способно вызвать обрушение основания из стропил.

При расчетах каркаса крыши нужно также вычислять расстояние между соседними стропилами. Определить эти параметры не трудно, если грамотно использовать общие методики расчета данного расстояния.

Как рассчитать шаг между стропилами?

Расстояние между двумя стропильными ногами принято называть шагом стропильных ног или шагом стропил. Как правило, это расстояние составляет 60-100 см.

Чтобы для установленной длины крыши выполнить расчет требуемого количества стропил, следовательно, рассчитать шаг стропил, необходимо сделать следующее:

1. измерить длину ската по карнизу крыши.
2. полученное число необходимо разделить на единицу измерения — на выбранный шаг стропильных ног. К примеру, если шаг стропил составляет один метр, то длину нужно разделить на 1, если шаг — 70 см, то на 0,7 и т.п.
3. далее полученному результату нужно добавить единицу, а затем это число необходимо округлить в большую сторону. В результате получаем количество стропил, которые нужно монтировать на один скат кровли.
4. далее делим общую длину ската на полученное количество стропил. В итоге получаем шаг стропил.

Следует отметить, что в общей методике выполнения расчетов не предусматриваются особенности конкретных материалов для крыши.

Шаг стропил под металлочерепицу

При строительстве загородных домов самым популярным кровельным материалом является металлочерепица. Кровля из металлочерепицы выглядит как покрытие из глиняной черепицы, однако по сравнению с глиняным покрытием имеет множеством преимуществ.

Листовую металлическую черепицу намного легче укладывать. К тому же сооружение кровли из этого материала не занимает много времени. Металлочерепица весит намного меньше, чем черепица из глины. Разница в массе одного кв.м. будет составлять примерно тридцать пять килограмм.

При таком уменьшении веса кровельного покрытия можно существенно понизить требования, предъявляемые ко многим параметрам при расчете стропильной системы под металлочерепицу.

В частности, можно уменьшить стропил толщину, увеличить шаг стропильных ног, выбрать бруски с меньшим сечением для обрешетки под металлочерепицу.

При изготовлении кровли из металлочерепицы расстояние между стропилами устанавливают в диапазоне 60-95 сантиметров.  При этом сечение конструктивного элемента составляет 150×50 мм.

По заявлениям специалистов, для помещаемого между стропилами слоя утеплителя будет достаточно толщины в пятнадцать сантиметров.

Однако лучше выбрать теплоизоляционный материал толщиной в двадцать сантиметров. В таком случае сечение стропильной ноги тоже увеличивается до двадцати сантиметров.

При монтаже стропил, в них можно просверлить отверстия диаметром десять миллиметров вблизи верхней кромки. Это улучшит вентиляцию пространства, предназначенного для заполнения утеплителем. В целом стропильная система металлочерепицы мало чем не отличается от любой другой.

Ее единственная особенность состоит в том, что верхнюю опору стропил крепят на коньковый прогон, а не на коньковый брус.

Между состыкованными элементами вверху образуется свободная зона, за счет которой происходит циркуляция воздуха. В результате снижается риск появления конденсата под кровельным покрытием. Это играет важную роль для металлической поверхности кровельного материала.

Крепежные элементы системы стропил

Такой крепежный элемент, как затяжка стропил, применяется при возведении кровли с использованием висячих стропил.

Для затяжки стропил применяют бревно или горизонтальный брус, закрепляемое к основанию стропил. В итоге значительно сокращаются горизонтальные распирающие силы, воздействующие на стены здания.

Затяжку можно устроить и выше основания стропил, однако в таком случае ее делают более мощной. Это хорошо сказывается на долговечности крыши. Кобылка является продолжением стропильной ноги. Ее прикрепляют к ноге обыкновенными гвоздями.

Кобылку делают из доски толщиной и высотой наполовину меньшей по сравнению с стропильной ногой. Одна половина  кобылки создает свес, другая — реализует крепление к стропилу.

При возведении стропильной конструкции под металлочерепицу элементы конструкции фиксируют с помощью специальных уголков для закрепления стропил. Такой элемент обеспечивает высокую несущую способность.  Деревянные элементы стропильной конструкции и уголки соединяют шурупами или гвоздями.

:

Источник: http://info-krovlya.ru/remont-krovli/shag-stropil-pod-metallocherepicu.html

Максимальное расстояние между стропилами под металлочерепицу

Кровельное покрытие из металлочерепицы привлекает своим внешним видом. К преимуществам материала также следует отнести небольшой вес, легкость монтажа и доступную стоимость.

Расчет каркаса крыши и шага стропил

Одним из ключевых факторов, определяющих устойчивость каркаса крыши к нагрузкам, является шаг стропил – расстояние между соседними стропильными ногами, расположенными на одном скате. Чем точнее рассчитан шаг стропил, тем долговечнее и надежнее конструкция кровли. Кроме того, следует правильно подобрать сечение стропильных ног и других элементов конструкции. Ошибки в расчетах могут привести к тому, что в процессе эксплуатации крыша деформируется под воздействием внешних нагрузок .

Стропильная нога должна быть прочной, жесткой на изгиб. Ее длина и размер сечения коррелируют между собой: чем длиннее стропило, тем больше должно быть его сечение. Длина стропильной ноги определяется исходя из угла наклона ската и высоты конька. При расчете промежутка между стропилами также следует принять во внимание угол наклона крыши – чем круче скаты, тем больше может быть шаг стропил. Но при большой длине стропильных ног расстояние между ними следует уменьшить.

Промежуток между ногами в среднем составляет 80-100 см, при этом допустимым минимумом считается шаг стропил в 60 см, а разумным максимумом – 150 см. Чтобы определить оптимальное количество стропильных ног на скате, выполняются следующие действия :

• измеряется длина стены, на которую будут опираться стропила;
• полученная величина делится на наиболее подходящий шаг;
• к результату следует прибавить единицу и полученную величину округлить в большую сторону.

Данный алгоритм позволяет вычислить требуемое количество стропил для одного ската, а чтобы узнать, с каким промежутком их предстоит устанавливать, длину стены следует разделить на полученную величину. Результат будет равен межосевому расстоянию между стропильными ногами, которое и представляет собой шаг стропил.

Следует учесть, что общая методика не учитывает такие нюансы, как выбор утеплителя. Подогнав шаг стропил к ширине теплоизолирующего рулонного или плитного материала можно упростить монтаж кровельной системы и уменьшить расходы на строительство. Корректировать величину промежутка между стропилами можно до определенных пределов – не стоит увеличивать расчетный шаг стропил при возведении стропильной системы под тяжелые кровельные материалы.

Стропильная система для кровли из металлочерепицы, напротив, не требует специального усиления. Данный материал для внешнего покрытия крыши характеризуется достаточно высокой прочностью при относительно небольшом весе. Листы металлочерепицы монтируются на разреженную обрешетку из брусков или досок, которая крепится к стропилам, расположенным с шагом от 60 до 95 см. Это усредненные значения для стропильных ног, изготовленных из стандартной доски сечением 50×150 мм, при длине до 4,5 метров.

Если предполагается использовать теплоизолятор толщиной более 150 мм, рекомендуется изготавливать стропильные ноги из доски сечением 50×200 мм, чтобы не пришлось наращивать в ширину стропила рейками со стороны чердачного помещения.

Особенности монтажа каркаса под металлочерепицу

В целом стропильная система и обрешетка под металлочерепицу рассчитывается и монтируется по стандартным правилам. Принципиальной особенностью можно считать необходимость крепления верхней опоры стропильной ноги сверху конькового прогона, а не в боковой части конькового бруса. В этом случае в верхней части кровли, в коньке, остается свободное пространство, необходимое для нормальной циркуляции воздуха в кровельном пироге. Если не обеспечить правильную циркуляцию воздуха в системе, внутри кровельного пирога образуется конденсат, вызывающий коррозию металлочерепицы .

Чтобы сделать воздухообмен утепленной кровли более интенсивным, рядом с верхней кромкой стропильных ног рекомендуется просверлить отверстия, диаметр которых составляет около 10 мм.

Устройство каркаса крыши из металлочерепицы может потребовать использования элементов для усиления стропильной системы. Под элементами, придающими жесткость конструкции, обычно подразумеваются затяжки и ригели – горизонтальные перемычки между стропилами в системе висячего типа.

Затяжка располагается у основания стропильных ног, ригель – ближе к коньку. Усиление наслонных стропильных ног выполняется за счет монтажа горизонтальных прогонов на стойках – это обеспечивает дополнительную точку опоры.

К дополнительным элементам относятся кобылки – специальные доски, позволяющие увеличить размер стропил в длину для формирования свеса кровли из металлочерепицы.

При устройстве деревянной стропильной системы важно позаботиться о защите древесины от повреждения гнилью и огнем. Антисептическая пропитка предупредит биологическое разрушение древесных материалов, а огнезащитный состав снизит риск возгорания и скорость распространения огня. Для обработки стропильных конструкций после сборки каркаса (или отдельных элементов до его монтажа) может применяться комплексная огнебиозащитная пропитка, либо отдельные специализированные составы.

Обработка выполняется в два захода с перерывом на полное высыхание первого слоя. Состав наносится валиком или мягкой кистью.

Монтаж каркаса крыши из металла

Каркас металлочерепичной крыши частного дома чаще всего возводится из дерева – данный материал легко подгоняется в размер и монтируется без применения специализированного оборудования. Однако устройство опорной конструкции под металлочерепицу в некоторых случаях может выполняться из металлического профиля. В частности, при строительстве :

Стропила из металлопрофиля под металлочерепицу имеют ряд преимуществ :

• выдерживают высокие нагрузки;
• позволяют монтировать длинные балки (более 10 метров) без дополнительных опор;
• конструкция не распространяет горение;
• каркас долговечен (при правильном монтаже и защите от коррозии);
• металлопрофиль позволяет изготовить надежную кровельную конструкцию нестандартной конфигурации.

К недостаткам полностью металлической крыши следует отнести высокую теплопроводность материала – каркас выступает в качестве мостика холода. Именно поэтому крыша из металла более всего пригодна для нежилых построек, не требующих отопления. Кроме того, применение металлопрофиля заметно удорожает строительство.

Высокая прочность металлопрофиля и его жесткость на изгиб дает возможность перекрывать пролеты, имеющие большой размер, без установки поддерживающих конструкций. Это упрощает устройство кровли.

Если предполагается использовать стропила из металла, весь каркас крыши должен быть металлическим. В качестве мауэрлата используется швеллер, к которому в дальнейшем привариваются нижние концы стропил. Каркас изготавливается по проекту самостоятельно, либо заказывается на производстве. Во втором случае выше точность геометрических размеров и качество сварки, но готовую конструкцию придется устанавливать на стены постройки при помощи подъемных механизмов. Монтаж каркаса из отдельных элементов дает возможность выполнять их подгонку на месте.

Особое внимание следует уделить защите металлоконструкций от коррозии и предотвращению образования конденсата.

Водяные пары на металле конденсируются при одновременном воздействии теплого и холодного воздуха. Чтобы предотвратить коррозию, следует правильно выполнять сварные швы: в них не должны оставаться частички шлака. Каркас из металлопрофиля и, в первую очередь, места стыков элементов, обрабатывается специальной грунтовкой, поверх которой наносится два-три слоя обычной краски. Рекомендуется применять лакокрасочные материалы, предотвращающие ржавление.

Похожие новости

Источник: https://stroyka.ahuman.ru/maksimalnoe-rasstojanie-mezhdu-stropilami-pod-metallocherepicu/
