Шаг стропил под мягкую кровлю

В этой статье:

Шаг обрешетки под мягкую кровлю

Обрешетка под мягкую кровлю – это специальный элемент конструкции, служащий для крепления кровельных материалов к основным элементам крыши. Технологически она является рядом досок, которые крепятся к стропильной системе. В зависимости от типа крыши и кровельных материалов, она может быть двух типов :

сплошная – для мягких кровельных материалов;
разреженная – для шифера, металлочерепицы и других твердых покрытий.

Обрешетка крыши под мягкую кровлю выполняется в два слоя :

Разреженный, который выполняется из досок.
Сплошной, выполняется из древесностружечной плиты (OSB) или влагостойкой фанеры.

Стоит отметить, что сплошная обрешетка дополнительно выполняет функции теплоизоляции и звукоизоляции.

Основные правила выполнения обрешетки

Обрешетка под мягкую кровлю выполняется с соблюдением следующих правил :

если угол ската крыши находится в диапазоне от 5 до 10°, тогда она выполняется в виде сплошного настила из влагостойкой фанеры или досок;
если угол наклона крыши находится в диапазоне от 10 до 15°, тогда она выполняется с применением бруса 45×50 миллиметров, влагостойкой фанеры и направлением параллельным карнизу с шагом 45 сантиметров;
при величине угла уклона более 15° в конструкции обрешетки применяют брус 45×50 миллиметров, но с шагом 600 миллиметров;
в зоне крепления ендовы и конька применяют монтаж дополнительного бруса.

Самым лучшим вариантом для обустройства обрешетки мягкой кровли принято считать калиброванные доски. Это связано с тем, что при использовании разных по толщине досок, трудно добиться ровной поверхности на стыке и обрешетка в данном случае получится ступенчатой. Уже проверено многолетним опытом эксплуатации, что в местах с неровной поверхностью обрешетки срок службы мягкой кровли заметно меньше. Ступенчатый перепад уровня досок по высоте является недопустимым, поэтому при обустройстве кровли применяют качественные строительные материалы и тщательно подгоняют их стыки.

Рекомендуется для досок использовать хвойные породы деревьев, которые имеют низкую стоимость и отменные эксплуатационные характеристики.

Шаг обрешетки под мягкую кровлю составляет не более 100 миллиметров, что обусловлено эксплуатационными характеристиками кровельных материалов. Сплошной слой выполняется из калиброванной обрезной доски, влагостойкой фанеры или древесностружечной плиты (OSB). Сплошной слой должен прочно крепиться к доскам, иметь влажность не более 20%. Прочность обрешетки должна соответствовать нагрузкам, которые она должна воспринимать от следующих воздействий :

нагрузки от снежного покрова;
нагрузки от кровельных материалов.

В зависимости от этих факторов рассчитываются наиболее оптимальные параметры конструкции крыши. Например, при шаге стропил 500 миллиметров для строительства обрешетки используется доска с толщиной 20 миллиметров или влагостойкой фанеры толщиной 10 миллиметров. При шаге стропил 1200 миллиметров используют доски толщиной 30 миллиметров или влагостойкую фанеру толщиной 20 миллиметров.

Мягкая кровля очень устойчива к грибкам и плесени, но этого нельзя сказать о древесине, из которой изготавливается обрешетка. По этой причине особое внимание уделяется предварительной антисептической обработке всех деревянных конструкций.

Установка капельника

Одним из важных элементов обрешетки для мягкой кровли является капельник, который защищает карнизы от негативного влияния влаги. Так как именно на карнизах влага способствует гниению деревянных элементов конструкции и их разрушению. В зависимости от угла наклона скатов крыши капельник может иметь изгиб от 100 до 130°.

Крепление капельника производят на самом краю крыши, ему придают строгое вертикальное направление вниз, что обеспечивает стекание воды непосредственно в водосточный желоб. Помимо защитных функций капельник создает эстетичный внешний вид кровли и способствует увеличению её срока службы.

Основными особенностями капельника являются :

материалом для его изготовления служит оцинкованная сталь со слоем специального покрытия, увеличивающая антикоррозионные свойства капельника;
цвет капельника должен соответствовать цвету крыши, чтобы не портить эстетический вид;
установку капельника производят по всему периметру здания, что дает возможность полностью защитить кровлю и фасад от вредного влияния воды;
помимо влагозащитных свойств капельники придают кровле дополнительную защиту от ветра.

Технология монтажа капельника

При монтаже капельника придерживаются следующих основных правил :

его основание крепится к обрешетке, а нижний край направляют на водосточный желоб;
крепление капельников между собой производят внахлест;
для защиты краев обрешетки дополнительно устанавливают фронтовые планки;
после этого выполняют установку ковра, края которого обрабатывают мастикой, что позволяет улучшить сцепление с поверхностью крыши;
сверху капельника производят монтаж мягкой кровли.

Обобщенные выводы

Обобщая все вышесказанное, устройство обрешетки под мягкую кровлю выполняется по следующим правилам :

Обрешетка выполняется в два слоя, которые образуют единое сплошное покрытие.
Сплошной настил должен быть абсолютно ровным и гладким.
Все изгибы и острые углы в конструкции обрешетки следует удалить, чтобы избежать трения и перегибов мягкого кровельного материала.
Оптимальная ширина обрезной доски для изготовления обрешетки составляет 14 сантиметров.
Укладка досок производится лотком вверх, что позволяет избежать стекания воды в подкровельное пространство.
Концы торцевых досок следует тщательно закруглить – это поможет избежать резких перегибов материала.
Все деревянные конструктивные элементы обрешетки должны быть обработаны антисептическим составом.
Шаг обрешётки под мягкую кровлю зависит от максимальной силы ветра на определенной местности и угла наклона крыши. Чем больше сила ветра, тем меньше шаг обрешетки, и наоборот.
Между плитами влагостойкой фанеры или древесностружечной плиты (OSB), которые составляют сплошной слой, следует оставлять зазор в 1 сантиметр. Он необходим в случае разбухания данных материалов от попадания влаги.
Для защиты деревянных элементов обрешетки от влияния атмосферных осадков необходимо обязательно выполнять установку капельника.

Изготовление обрешетки кровли под мягкую кровлю

При возведении крыш с каждым годом все чаще применяется мягкая кровля. Она обладает безупречными характеристиками и декоративными свойствами. Материалу не страшны природные катаклизмы. Он прекрасно выдерживает механические воздействия. Такое финишное покрытие крыши представляет собой гибкую черепицу из битума. Во время ее монтажа необходимо знать, как создается обрешетка кровли под мягкую кровлю. Ведь она отличается от конструкций, предназначенных для монтажа шифера, черепицы из металла или ондулина.

Что такое обрешетка и основные требования

Основными материалами при создании обрешетки являются доски и брусья. Их крепление осуществляется перпендикулярно лагам стропил. Непосредственно на обрешетку выполняется монтаж мягкой кровли. При этом она усиливает конструкцию крыши.

Во время монтажа обрешетки нужно следить, чтобы она отвечала основным требованиям, предъявляемым к такой конструкции:

высокая прочность;
хорошая надежность;
прекрасная устойчивость перед разными воздействиями, которые могут быть механического и природного происхождения;
неспособность прогибаться под тяжестью снежного покрова или когда по конструкции ходит человек;
отсутствие трещин шириною более 6 мм.

Важно! Доски, монтируемые параллельно коньку, укладываются после закрепления брусков на стропила, расстояние между которыми обязано составлять в 50-100 мм.

Застройщики создают при возведении крыш несколько видов обрешетки кровли под мягкую кровлю. Чаще всего изготавливается сплошная конструкция. Когда выполняется ее устройство, брусья монтируются с шагом не более 10 мм.

Материалы при монтаже обрешетки для мягкой кровли

Обрешетка кровли под мягкую черепицу выполняется в два слоя. Она представляет собой деревянный без разрыва настил, отличающийся надежностью. Конструкция обязательно должна быть максимально ровной. При несоблюдении такого правила не избежать перегибов черепицы из битума.

Рекомендуем: Ремонт мягкой кровли

Во время строительства обрешетки рекомендуется применять следующие материалы:

калиброванные доски с шириною 140 мм, имеющие высокую прочность, подготовку которых нужно выполнять заранее;
бруски с 20-процентной влажностью;
специальную диффузную пленку для улучшения гидро- и теплоизоляционных свойств кровли;
OSB плиты или фанерные листы, предназначенные для настила досок и позволяющих получить гладкое, ровное основание.

Примечание! Устройство обрешетки необходимо вести из высококачественных пиломатериалов. Они обязаны отвечать действующим стандартам и иметь подходящие размеры. Несоответствие таким требованиям приведет к созданию недолговечной кровли

Подготовка крыши мягкой кровли

Гибкая черепица должна монтироваться на ровное основание. Мягкий кровельный материал не терпит лишних изгибов, не до конца взбитых гвоздей и закрученных саморезов, перепадов высот в так называемом фундаменте, на который осуществляется его укладка. Поэтому при подготовке крыши нужно ответственно подойти к геометрии конструкции.

Основанием крыши является мауэрлат. Именно на него происходит опирание стропил. Брусья мауэрлата обязаны располагаться исключительно горизонтально независимо от конструкции крыши. При этом линии, исходящие из его концов на торцах строения, должны быть перпендикулярны ему.

Как сделать обрешетку для мягкой кровли

Важно! Устройство мягкой кровли представляет собой монтаж кровельного пирога, состоящего из паро, тепло- и гидроизоляции, контробрешетки, обрешетки из отдельных элементов (досок и брусков), подкладочного ковра и конечного покрытия. Используемые материалы должны быть совместимы между собой. Их закрепление осуществляется в определенной очередности после предварительного расчета и разработки схемы.

Выполняется обрешетка в следующей последовательности:

Проверяется каркас из стропил. При необходимости меняются сгнившие элементы. Все детали дополнительно обрабатываются антисептиком и антипиреном.
Закрепляется гидроизоляционный материал, представляющий собой паропроницаемую мембрану. Он фиксируется на стропилах с провисанием внахлест при помощи строительного степлера. Это позволит предотвратить разрыв гидроизоляции, если произойдет протечка.
Сверху гидроизоляционного материала крепятся рейки контробрешетки, толщина которых равна от 30 до 40 мм. Конструкция позволяет создать зазор для вентиляции. Расстояние между обрешеткой и гидроизоляцией обязано составлять минимум 50 мм.
Выполняется фиксация разреженной обрешетки. Она создается из досок, закрепляемых перпендикулярно стропилам. Шаг обрешетки должен находиться в пределах от 300 до 500 мм.
На разреженной обрешетке фиксируются листы ОСБ или фанеры. Между ними зазор не должен превышать 3 мм. При этом толщина ОСБ зависит от шага стропил. Если он равен 600 мм, тогда берется 9-миллиметровая плита. Когда шаг равен 900 мм, то в этом случае толщина ОСБ должна составлять 12 мм.
Осуществляется укладка подкладочного ковра на созданное сплошное основание. Именно на нем впоследствии будет монтироваться мягкая кровля.

Рекомендуем: Монтаж черепицы Шинглас

Примечание! Необходимо точно соблюдать технологию подготовки крыши, так как от этого зависит долговечность битумной кровли.

Монтаж обрешетки

Во время устройства обрешетки под мягкую кровлю своими руками необходимо учитывать важные моменты. Одним из них является состояние досок, используемых при монтаже конструкции. Ведь они нередко коробятся. В итоге на досках появляются выпуклости и углубления. Конструкция обрешетки будет выполнена правильно, когда такой материал закрепляется лотком наружу. В этом случае вода стечет по доскам вниз, если она просочится через мягкую черепицу на кровлю. В противном случае влага обязательно проникнет в подкровельный слой через стыки между пиломатериалом. В результате начнется гниение древесины.

Еще одним важным моментом при монтаже обрешетки является ровное и сплошное основание. При использовании досок лучше всего применять пиломатериал с закругленными торцами. Это позволит в итоге уложить мягкую черепицу без явных изломов.

Конструкция обрешетки мягкой кровли

Сплошная обрешетка под мягкую кровлю обязана соответствовать следующим параметрам:

быть максимально ровной, без бугров и ступеней;
иметь хорошо подогнанные стыки с допустимыми зазорами;
создаваться из прочных плит и досок, способных выдерживать расчетную нагрузку (вес людей, кровельного пиломатериала и так далее).

Важно! Чем конструкция обрешетки кровли будет создана ровнее, тем удастся плотнее уложить финишное кровельное покрытие.

При создании обрешетки кровли под мягкую кровлю идеальным вариантом является обращение к профессионалам. Однако при соблюдении технологии и использовании качественных материалов будущий владелец здания может самостоятельно выполнить ее возведение. Правильно созданная конструкция обеспечит долговечность мягкой кровли. Поэтому нет никакого сомнения, нужна ли обрешетка под черепицу из битума. Чтобы не ошибиться при монтаже конструкции, рекомендуется познакомиться с видео относительно монтажа мягкой черепицы:

Рекомендуем: Устройство вентиляции для мягкой кровли

Источник: https://mykrovlya.ru/tekhnologii/izgotovlenie-obreshetki-krovli.html

Обрешетка под мягкую кровлю своими руками

Возведение крыши

Твинуть

Законтачить

статьи

Одним из самых популярных у российского потребителя кровельных материалов является гибкая черепица. К ее преимуществам можно отнести, к примеру, легкий вес и невысокую цену. Разумеется, для того, чтобы устроить долговечное качественное покрытие, монтировать на крышу ее следует правильно. В этой статье подробно разберемся с тем, как сделать надежную обрешетку под такую мягкую кровлю.

Из чего делается обрешетка?

Для сборки основания под гибкую черепицу используются самые разные материалы. О том, какие именно, а также о том, какими достоинствами и недостатками они отличаются, вы можете узнать из таблицы.

Материал	Преимущества	Недостатки
Плита ОСБ	Легкий вес, прочность, невысокая стоимость	Паронепроницаемость, сомнительная экологическая чистота
Фанера	Хорошая сопротивляемость деформациям, влагостойкость	Выделяет вредные вещества, горючесть
Доска обрезная	Простота в монтаже, экологическая чистота	Горючесть, неустойчивость к влаге, склонность к деформациям и гниению

Параметры материала при этом должны быть такими:

Материал	Толщина при шаге между стропилами
Доска	20мм — 30мм
ОСБ	10мм — 20мм

Важно: Материал для обрешетки можно выбрать любой. Однако при покупке важно обратить внимание на уровень его влажности. Максимально допустимый показатель – 20%.

Разновидности обрешеток

Под мягкую кровлю должно быть устроено либо сплошное основание, либо с небольшим шагом между элементами. (5-10см). При этом могут использоваться такие способы монтажа материала:

— Набивкой прямо на стропила. Этот метод на данный момент используется очень редко. Дело в том, что он не обеспечивает достаточного уровня надежности кровли.
— Набивкой на брусья, проложенные перпендикулярно стропилам.
— Набивкой на брусья, закрепленные по стропилам, то есть вдоль ската кровли.

Два последних способа позволяют устроить под обрешеткой вентиляционный слой.

Как подготовить материал

Перед установкой обрешетки под мягкую кровлю все деревянные элементы следует обработать противогнилостными средствами. При установке ее своими руками часто используется обрезная доска. Поверхность этого материала обязательно следует проверить на гладкость. Мягкая черепица, к сожалению, не отличается слишком большой прочностью. Поэтому любая неровность или зазубрина может привести к ее перетиранию или разрыву.

Монтаж обрешетки

Собирается обрешетка под мягкую кровлю так:

Между стропилами натягивается гидроизоляционная пленка. Крепят ее горизонтально, прибивая брускам одинаковой толщины.
На бруски фиксируют первый слой обрешетки из досок шириной 15см. При укладке нужно отслеживать ровность крепления всех элементов. Обрешетка под такую кровлю должна быть идеально подогнанной в верхней плоскости. Шаг между элементами – 50см.
Далее набивается второй слой обрешетки из листов фанеры среднего размера. Укладывать листы нужно длинной стороной вдоль карниза. Монтаж производят «вразбежку» на саморезы. Между листами обязательно нужно делать зазор в 2мм. Шаг крепления – 15см по каждой обрешетине первого слоя. Обшивку начинают снизу — от карниза. Проложив один ряд, приступают к монтажу второго и т. д.
Толщину листов фанеры выбирают в зависимости от шага первого слоя обрешетки. Если он меньше 60см, можно взять материал в 9мм, от 60см – 12мм и от 90см – 18мм.

Совет: Для устройства сплошной обрешетки крыши под мягкую кровлю лучше всего подойдет фанера ФСФ из хвойной породы древесины. Этот материал отличается влагостойкостью, прочностью на изгиб и небольшим весом.

Монтаж прокладочного ковра

Как сделать обрешетку под мягкую кровлю вы теперь знаете. На скатах менее 20гр далее нужно будет смонтировать подкладочный ковер. При этом кровля покрывается им полностью. На более крутых крышах таким образом дополнительно гидроизолируют только конек, свесы, ендовы и места прилегания к трубе.

Монтируют прокладочный ковер снизу вверх с горизонтальным расположением полос. Крепление выполняется на гвозди с шагом в 20см. Нахлесты проклеивают битумной мастикой. После того как ковер будет закреплен, монтаж обрешетки можно считать оконченным. Далее приступают собственно к обшивке кровли гибкой черепицей.

по теме:

Шаг стропил под мягкую кровлю — Справочник домашнего мастера

Кровельный материал на основе модифицированного битума относятся к мягкой кровле. Если Вы его выбрали для крыши своего дома, значит, пришло время узнать что такое обрешетка под мягкую кровлю. Статья станет путеводителем по вопросам о видах обрешетки под рубероид, мягкую черепицу, настилаемые покрытия в рулонах, и особенностях ее монтажа. Вы получите ответы на основные вопросы о том, какой толщины выбрать расходные материалы, что такое шаг обрешетки.

Мягкая кровля

Из чего делают обрешетку

Основная проблема мягкой кровли кроется в названии: она гибкая, может провисать, если точки крепления находятся на большом расстоянии друг от друга, срок службы зависит от качества основания.

Материал подбирает так, чтобы он соответствовал требованиям, предъявляемым к обрешетке:

прочность достаточная для противодействия всем видам механических нагрузок (от веса кровельного материала, снега, действия ветра);
отсутствие сучков, трещин, выемок и любых других дефектов в пиломатериале, размер которых превышает 0,6 см;
элементы геометрически правильные, прямолинейные, без провесов;
возможность монтажа таким способом, чтобы крепежные элементы (гвозди, саморезы, кронштейны) не выступали над поверхностью;
срок службы сравнимый с гарантийным сроком эксплуатации кровельного материала.

Материал для обрешетки должен быть прочным

Выдвигаемым запросам отвечают такие материалы:

Доска обрезная или шпунтованная шириной не менее 14 см высокого качества. Функциональность обрешетки во многом зависит от влажности доски: влажный пиломатериала начнет усыхать и коробится, что приведет к нарушении целостности кровли, появлению выпуклостей, разрывов;
Бруски из дерева, высушенного до влажности не более 20%. Размер брусков подбирается под шаг обрешетки;
Фанера – прочная, экологически чистая, простая в обработке, с достаточным уровнем износостойкости, гладкая и пластичная. Малый вес листов позволит установить кровлю на разных типах фундамента. Фанера под мягкую кровлю берется только влагостойкая, что указывается производителем при маркировке. Плюсом является бюджетная цена листов;
Плиты OSB плотные, прочные, влагоустойчивые, устойчивые к деформирующим нагрузкам. Из OSB получат ровную поверхность под кровлю, без перепадов высоты.

При выборе материла с древесиной в основе, обращают внимание на наличие пропитки антисептиками, антипиренами.

Материл с древесиной в основе должен быть пропитан антисептиками

Виды обрешетки

Чаще всего, обрешетку делят на разновидности по двум основным способам монтажа:

Разреженный каркас. Части конструкции размещаются на стропилах с определенным шагом, между ними будет зазор. Без дополнительного покрытия мягкая кровля будет прогибаться, деформироваться. Твердая кровля укладывается прямо на разреженную обрешетку.
Сплошной настил. Стройматериал укладывается встык, с расстоянием не менее 2 мм для предотвращения вспучивания, скачков высоты. На таком основании просто разместить паро- и влагоизоляцию, утепление. Используют для монтажа крыши под мягкую кровлю.

В зависимости от назначения здания, климатических условий местности, где оно располагается, листы для сплошной обрешетки настилаются или прямо на стропила (однослойный настил), или на разреженный каркас (двойной настил).

Настил в один слой используют для построек, не требующих утепления, чаще хозяйственного назначения. Он выполняет быстро.

У двойного покрытия есть особые плюсы:

более устойчивое, долговечное;
между разреженным каркасом и сплошной частью формируется вентиляционный зазор;
между стропилами и брусьями разреженной обрешетки укладывается теплоизоляционный материал.

К минусам относят дополнительный вес элементов каркаса, что необходимо учитывать при выборе типа фундамента.

Обрешетка добавит дополнительный вес конструкции

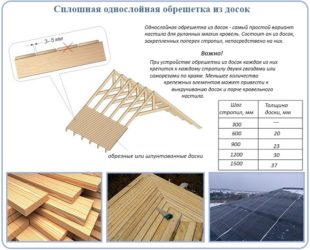

Обустройство однослойной конструкции из досок

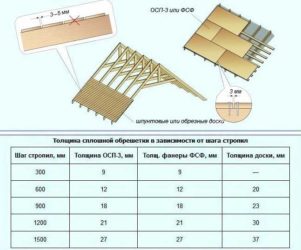

Доска берется тесанная или шпунтованная. Ее ширина зависит от расстояния между стропами.

Шаг строп, мм	300	600	900	1200	1500
Толщина доски, мм	20	20	23	30	37

Порядок выполнения работ на готовой стропильной системе:

доски обрезаются по размеру;
монтаж начинается снизу;
крепятся элементы перпендикулярно стропилам и на них, с ориентацией вдоль конька;
выступающие детали крепления тщательно утапливаются в древесину;
стыки досок должны приходиться на места крепления к стропилам.

Древесина подвержена деформации при изменении температурно-влажностного состояния внешней среды. Чтобы настил из досок не коробился от температурных колебаний, между элементами оставляют промежуток до 3 мм.

Ширина доски зависит от расстояния между стропами На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

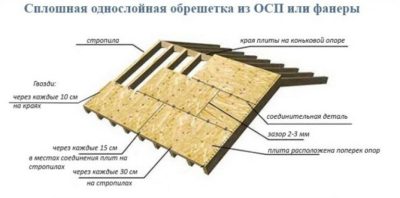

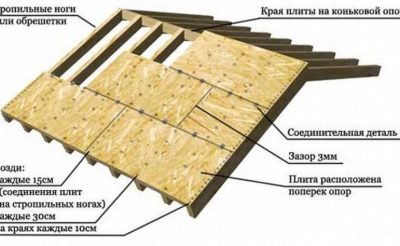

Монтаж однослойной конструкции из щитов

Листы фанеры, плит OSB раскраиваются под размер кровли. Их толщина берется от 9 мм. Любой щитовой материал крепится к обрешетке в шахматном порядке, так, чтобы стыковочные швы соседних рядов не пересекались.

Устойчивость к прогибу листов напрямую связана с их толщиной. Более тонкие щиты должны иметь больше линий крепления, а значит шаг стропил минимальный. Толщина OSB для кровли указана в таблице:

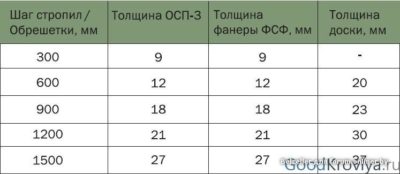

Шаг строп, мм	300	600	900	1200	1500
Толщина плиты, мм	9	9	18	21	27

Шаг крепления листа щитового материала к стропилам по линии соединения листов 15 см, по краям 10 см, по отдельным стропам – 30 см. Между листами создается зазор от 2 до 3 мм.

Устойчивость к прогибу листов зависит от их толщины

Алгоритм формирования двухслойной обрешетки из досок

Первый слой формируется из доски толщиной от 25 мм, ширина которой варьируется в пределах от 10 см до 14 см. Материалом для разреженного слоя может служить брус.

Второй слой укладывается из досок толщиной 2-2,5 см шириной 5-7 см.

Порядок выполнения работ:

Бруски крепятся к стропилам параллельно коньку. Шаг обрешетки под мягкую кровлю первого слоя составляет 20-30 см;
Сверху укладываются второй слой – по диагонали, начиная монтаж от конька. Между досками оставляется зазор.

Двухслойная обрешетка со щитовыми материалами

Двойная обрешетка, в которой используются щитовые материалы наиболее практичный и функциональный вариант. Она обеспечит надежное основание под все типы мягкой кровли, но обычно ее применяют под мягкую черепицу.

Для качественного обустройства такого вида двойной обрешетки используются такие материалы:

Пароизоляционная мембрана. Она выполняет защитную функцию от «парникового» эффекта, создаваемого внутренним теплом здания.
Утеплитель. Самый бюджетный и распространенный вариант – минеральная вата. Толщина подбирается в зависимости от климатических условий, общих требований к теплоизоляции крыши. Ширина кусков утеплителя не должна быть меньше/больше шага стропил.
Брусья/доски для первого разреженного слоя размером 5х5.
Пародиффузионная мембрана защищает изоляционные слои крыши от влаги, пыли, разрушения.
Фанера, плиты OSB.

Для двухслойной обрешетки используются такие материалы Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.

Устройство крыши под мягкую черепицу складывается из нескольких этапов:

Укрепление пароизоляции к стропилам с внутренней стороны крыши. Укладка производится полосами с наложением друг на друга и на стены.
Покрытие пароизоляции утеплителем. В зависимости от требуемого уровня утепления настилается один или несколько слоев. Швы второго и последующих слоев располагаются в шахматном порядке относительно первого, друг друга. Чтобы утеплитель не скользил, его фиксируют опорными досками, прибиваемыми со стороны чердака.
При необходимости на первый слой утеплителя набивается обрешетка из брусков. Получившиеся ячейки заполняются теплоизоляцией толщиной, равной высоте бруса.
Покрытие пародиффузионной мембраной. Полосы материала укладываются внахлест в 10 см друг на друга, крепятся степлером. Герметичность стыков можно усилить с помощью специального скотча, герметика.
С помощью досок/брусков делается разреженная обрешетка, которая также необходима для создания вентиляционного канала. Шаг крепления – 30 см.
Сверху накладывается щитовое покрытие. Определение, какой толщины OSB на крышу под мягкую кровлю взять зависит от шага первой обрешетки. Но она не должна быть меньше 9 мм. Крепятся листы вразбежку с зазорами до 10 мм.

Источник: https://reminform.com/shag-stropil-pod-myagkuyu-krovlyu/

Подготовка основания крыши под мягкую битумную черепицу

Мягкая черепица состоит из модифицированного битума, стеклохолста, полимерной самоклеящейся пленки. Нетканый минеральный материал не изменяет своих свойств со временем, обладает значительной механической прочностью, гибкостью.

Битумная черепица пригодна для крыш любой конфигурации. Гибкая плитка используется для многоскатных крыш сложной конструкции, купольных, вальмовых кровель, классических двухскатных крыш. Этот материал нетоксичен, нечувствителен к воздействию солнечного света.

Период эксплуатации покрытия зависит от соблюдения технологий укладки и правильного устройства основания.

Оно должно удовлетворять следующим требованиям:

Прочность. Основание должно выдерживать вес человека при монтаже и обслуживании кровли, максимальную снеговую нагрузку.

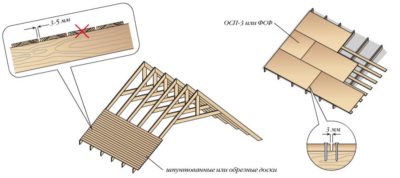

Гибкая черепица – мягкий материал, который принимает форму основания. Оно должно быть ровным. Допустимый зазор между плитами или досками 3-5 мм.
Для предотвращения образования конденсата и гниения деревянного каркаса между ним и покрытием должен быть зазор не менее 50 мм.

Обустройство основания

Для создания вентиляционного зазора между гидроизоляций и основанием устраивают контробрешетовку. На стропила набивают доски или брусья шириной от 10 см. Расстояние меду ними должно совпадать с шириной плит основания. Высота зазора должна составлять 5-6 см.

Далее приступают к сооружению сплошного основания под битумную плитку. Материалом служит брус, OSB-плита, шпунтованная или влагостойкая фанера толщиной не меньше 10 мм. Влажность доски должна составлять не более 15-20%.

Перед монтажом необходимо осмотреть доски и листовые материалы. Покоробленные и деформированные брусья и плиты лучше не использовать. Наличие сучков, широких трещин, неровностей также не допускается. Поверхность основания должна быть ровная, в противном случае подкладочный ковер и финишное покрытие деформируется. Древесину необходимо предварительно обработать антисептическим составом, препятствующим грибковому заражению.

Плиты набиваются на контроберешетовку поверх гидроизоляционной пленки по направлению снизу вверх от карниза к коньку. Стыки досок или листов основания располагают на местах опор. Для предотвращения образования полос и волн, от разбухания древесины и температурной деформации плит, между ними оставляют зазор 3-5 мм. Длина бруса или листов фанеры должна быть не менее 2 пролетов между стропилами.

Положение плит контролируется строительным уровнем относительно горизонтальной плоскости. При сооружении основания важно не повредить гидроизоляционную мембрану и обеспечить надежное крепление его элементов.

Укладка подкладочного ковра

Подкладочный ковер — обязательный элемент основания под гибкую черепицу. Этот слой мягкой кровли сообщает дополнительную прочность, влаго- теплоизоляцию. Кроме того, подложка нивелирует небольшие перепады уровня, препятствует образованию пузырей и провесов, компенсирует температурную деформацию основания.

При выборе подкладочного ковра следует учитывать его совместимость с маркой гибкой черепицы. Инструкция по монтажу содержит список производителей и марок подложек, пригодных для той или иной серий мягкой плитки.

Внимание! Использование толи или других рулонных материалов с меньшим сроком службы, чем листы финишного покрытия, запрещается!

Различают несколько видов подкладок:

Наплавляемые.

Такие ковры фиксируют при помощи газовой горелки. Нижний слой разогревают и приклеивают к основанию.

Стандартные.

Фиксация прокладок такого типа осуществляется кровельными гвоздями или строительными скобами. Края, места стыков полос и примыканий к крышным элементам обрабатывают битумной мастикой.

Самоклеящиеся.

Нижним слоем подкладочных ковров такого типа служит полимерная клеящая пленка. На скатах с углом 450 и более, края рулона дополнительно фиксируют гвоздями или другими метизами. Рекомендуемое расстояние между крепежными элементами – 20-25 см.

На крышах с уклоном меньше 180 обязательно наличие сплошного основания из рулонного материала. Если угол скатов круче, достаточно подкладки в местах вероятного скопления воды и снега, размещения ендов, конька, примыканий к дымоходам и трубам вентиляции. Для этого применяется специальный ендовый ковер повышенной прочности и влагонепроницаемости.

Рулоны поднимают на крышу, разворачивают. Полосы укладывают вертикально сверху вниз или горизонтально, слева направо. При температуре меньше +50 С, рулоны разогревают строительным феном или тепловой пушкой. Также рекомендуется перед укладкой выдержать рулоны в теплом помещении в течение суток.

Полосы должны заходить на одна на другую, рекомендуемый нахлест – не меньше 15 см. Места стыков обрабатывают специальным герметизирующим составом. По периметру вентиляционных труб и дымоходов набивают брус, на которой заводят край подложки.

Перед фиксацией ковер тщательно разглаживают и натягивают. Морщины, волны и пузыри вызывают деформацию финишного покрытия и сильно портят внешний вид крыши.

Края полос прибивают оцинкованными гроздями. Наличие ровного, прочного основания – обязательное требования производителя гибкой плитки.

При соблюдении всех рекомендаций производителя покрытие из битумной черепицы способно прослужить 50 лет и более.

Источник: https://www.ruflex.ru/encyclopaedia/articles/podgotovka-kryshi-pod-myagkuyu-krovlyu/

Какой шаг обрешетки под мягкую кровлю выбрать, что учитывать в стропильной системе

Обустройство мягкой кровли имеет массу нюансов, требующих особого внимания. В частности, приходится тщательно продумывать конструкцию обрешетки, чтобы кровля могла реализовать свои достоинства. Достоинств, кстати, немало – мягкая кровля отлично выдерживает любые природные явления, довольно просто монтируется и позволяет создать практически любой экстерьер здания. В данной статье будет рассмотрено устройство обрешетки под мягкую кровлю и тонкости ее монтажа.

Материалы для обрешетки

Обрешетка под мягкую кровлю своими руками может обустраиваться из разных материалов, о которых нужно обязательно иметь представление. Существует немало подходящих вариантов разной степени эффективности и популярности, но при отсутствии опыта лучше всего выбирать самые распространенные материалы.

Чаще всего основа под мягкую кровлю обустраивается с использованием следующих материалов:

Обрезная струганная доска. Этот материал очень распространен, поэтому из него очень часто изготавливается обрешетка. При выборе досок нужно обратить внимание на их качество – при наличии сучков или иных дефектов лучше поискать доски в другом месте.
Деревянные бруски. Брусы из древесины тоже хорошо подходят для монтажа обрешетки. Важнейшим моментом, требующим внимания в случае с деревянными деталями, является их влажность – эта величина должна находиться на уровне ниже 20%. Кроме того, нужно учитывать возможность усыхания дерева, поэтому при покупке стоит брать элементы с небольшим запасом по габаритам.
Пленочные подкровельные или диффузные материалы. Для создания обрешетки используются материалы пленочного типа, которые позволяют увеличить тепло- и гидроизоляционные свойства готовой конструкции.
Кровельные прогоны. В конструкции крыши используются кровельные прогоны, улучшающие прочностные качества конструкции, а значит, повышающие надежность.
Фанера. Под мягкую кровлю часто устанавливаются элементы из качественной фанеры, что позволяет создать идеально ровную опорную поверхность. Поскольку сама фанера представляет собой монолитный материал, то в итоге получается сплошная обрешетка под битумную черепицу, не имеющая зазоров, негативно влияющих на герметичность крыши.

Для создания обрешетки можно использовать только качественные материалы с высокими эксплуатационными показателями – только в этом случае мягкая кровля будет находиться на достаточно надежной опоре.

Виды обрешетки для мягкой кровли

Обрешетка представляет собой элемент кровельной конструкции, обеспечивающий надежное основание для кровельного пирога. Данный элемент крыши состоит из досок, прибитых к стропильному каркасу.

Существует два основных вида обрешетки:

Сплошная. Обрешетка сплошного типа не имеет зазоров между досками, поэтому ее в подавляющем большинстве случаев используют для монтажа мягкой кровли.
Разреженная. Элементы данного вида обрешетки, в отличие от предыдущего, располагаются на некотором расстоянии, что позволяет снизить массу конструкции и снизить затраты на ее обустройство. Разреженная обрешетка используется для создания крыши из твердых кровельных материалов.

Стропильная система под мягкую кровлю может обустраиваться по нескольким технологиям. В случае с мягкой кровлей обычно используется комбинированная схема, согласно которой в первую очередь укладывается разреженная обрешетка, а уже к ней в дальнейшем крепятся плиты фанеры или ДСП. Такая конструкция крыши отличается высокой надежностью и энергоэффективностью.

Монтаж обрешетки для мягкой кровли — какой должен быть шаг

Технология монтажа обрешетки под мягкую кровлю предполагает последовательное выполнение следующих операций:

Первым делом необходимо установить деревянные бруски, начиная с нижней части и подводя их к несущим опорам крыши;
Самая нижняя доска обрешетки прибивается за карнизным свесом;
Следующий шаг – укладка подкровельной ленты вдоль конька крыши (полосы укладываются снизу вверх с небольшим нахлестом и фиксируются контробрешеткой);
Первый элемент обрешетки закрепляется на самом краю стропильного каркаса;
Вторая доска или брус крепятся на расстоянии около 30 см от первого элемента, после чего можно с шагом в 37 см (стандартное значение для укладки мягкой кровли) монтировать остальные элементы обрешетки;
Последняя доска обрешетки крепится к коньку гвоздями.

Элементы обрешетки должны располагаться строго горизонтально. Соблюдение технологии монтажа позволит создать предельно надежную обрешетку, которая без проблем будет выдерживать все расчетные нагрузки. Сам монтаж не отличается сложностью, но при отсутствии опыта выполнения строительных работ целесообразно будет воспользоваться услугами специалистов.

Устройство основы в зависимости от наклона кровли

Продумывая конструкцию обрешетки, необходимо учитывать угол наклона крыши для мягкой кровли, в зависимости от чего процесс монтажа будет меняться следующим образом:

Если угол крыши составляет менее 10 градусов, потребуется сплошная обрешетка, желательно из ОСБ под мягкую кровлю;
Если угол наклона крыши варьируется от 10 до 15 градусов, шаг установки элементов обрешетки может достигать 45 см, а в качестве материалов лучше всего подойдет комбинация брусов и ОСП под мягкую кровлю;
Если наклон кровли превышает 15 градусов, то шаг обрешетки под битумную черепицу можно увеличить до 60 см, а для ее обустройства стоит использовать брус сечением 45х50 мм. Если для основы используется плита ОСБ, индивидуально рассчитывается шаг обрешетки под ОСБ, учитывая размеры мягкой черепицы.

Также при монтаже нужно помнить о необходимости укладки дополнительных брусов в тех участках крыши, где проходят ендовы и конек.

Чтобы создать максимально прочную и эффективную обрешетку, лучше всего использовать калиброванные доски – за счет одинаковой толщины такие изделия очень легко стыкуются. Кроме того, доски дают возможность создать ровную конструкцию, которая сможет прослужить достаточно долго.

Расчет нагрузок на стропильную систему и параметров обрешетки

При создании обрешетки для мягкой кровли лучше всего выбрать значение шага крепления отдельных элементов, не превышающее 10 см – это позволит надежно уложить кровельное покрытие. Для сплошной обрешетки лучше всего использовать калиброванные обрезные доски, а при желании создать ровную и бесшовную конструкцию стоит обратить внимание на фанеру или ДСП. Чтобы конструкция получилась достаточно качественной, все используемые при монтаже материалы должны иметь влажность менее 20%.

Проектирую обрешетку и стропила под мягкую кровлю, нужно провести следующие расчеты:

Расчет нагрузки, оказываемой на крышу атмосферными осадками;
Расчет нагрузок, возникающих из-за собственного веса используемых материалов.

Когда результаты расчетов получены, можно определить остальные характеристики обрешетки. Например, если шаг обрешетки под мягкую кровлю составляет около 50 см, то минимальная толщина досок должна составлять 20 мм, а при шаге в 120 см потребуются материалы сечением не ниже 30 мм.

Мягкая кровля osb отличается от других конструкций отличной устойчивостью к биологическим факторам, но это не относится к деревянным элементам обрешетки. Чтобы защитить ее от негативных воздействий, стоит перед монтажом обработать доски антисептическим составом.

Монтаж капельника

При обустройстве мягкой кровли обязательно необходимо установить капельник. Данный элемент кровельной конструкции защищает ее от пагубного воздействия влаги. Капельник может иметь изгиб в пределах 100-130 градусов (точное значение зависит от наклона скатов крыши). Устанавливается этот элемент на край кровли таким образом, чтобы вода попадала в него и стекала вниз.

Капельник и его монтаж имеют следующие особенности:

Как правило, капельник изготавливается из оцинкованной стали, которая не подвержена воздействию влаги;
Для сохранения экстерьера нужно подбирать капельник соответствующего оттенка;
Чтобы обеспечить максимальную степень защиты крыши и фасада здания, стоит установить капельник вдоль всего периметра здания.

Заключение

Установка обрешетки – это обязательное условие при монтаже мягкой кровли. Технология монтажа достаточно проста, но имеет некоторые нюансы, требующие внимания. Если все рекомендации по обустройству обрешетки соблюдены, то кровельному покрытию будет обеспечена надежная и прочная опора.

Источник: https://kryshadoma.com/myagkaya-gibkaya-krovlya/kakoy-shag-obreshetki-pod-myagkuyu-krovlyu-vybrat-chto-uchityvat-v-stropilnoy-sisteme.html
