Размеры и устройство обрешетки под шифер

Довольно часто для обустройства крыш используется обрешетка под шифер.

Она является основой кровельного покрытия, конструкционной опорой, которая позволяет продлить срок службы крыши и обеспечивает дополнительную устойчивость всей конструкции.

Устройство обрешетки, шаг, размеры, древесина – все это выбирается в соответствии с кровельным материалом.

Лист шифера весит в среднем 30 — 35 кг, поэтому и обрешетка должна быть прочной, устойчивой к ветру и дополнительным весовым нагрузкам зимой.

При правильной укладке обрешетки срок службы шифера и кровли в целом продлевается в 2-3 раза.

Выбор материалов для обрешетки

Как было сказано выше, древесину для обрешетки надо выбирать в соответствии с кровельным покрытием. Шифер – это тяжелый материал, поэтому дерево должно быть прочным.

Предпочтение стоит отдать хвойным породам. Они обладают природной пропиткой из смолы, которая отталкивает влагу и обеспечивает дополнительную устойчивость к гниению.

Лучше всего подойдет сухая древесина второго сорта, брусья или доски. Внимательно осмотрите брусья на наличие признаков разрушения или плесени: на дереве не должно быть разводов, темных пятен, поверхность должна быть ровной, без сучков.

Размер брусьев нужно выбирать в соответствии с типом шифера. Для обычного профиля длиной 175 см подойдут брусья с сечением 50 x 50 мм, либо доски толщиной не менее 25 мм.

Для усиленного профиля длиной 280 см необходимо взять более прочные брусья с сечением 75 x 75 мм, либо доски толщиной не менее 40 мм.

Более толстые брусья выбирать не рекомендуется, так как при повышенных осадках они впитывают большое количество влажности и деформируются.

При укладке обрешетки под шифер четные брусья должны быть толще нечетных на 3 мм. Это обеспечит равномерное распределение нагрузки и убережет шифер от трещин.

Разницу в толщине брусьев можно компенсировать с помощью специальных подкладок из реек, либо нужно приобрести брусья разного размера.

Перед началом работ обязательно обработайте древесину специальными защитными составами: антисептиком для предотвращения гниения и антипиреном для повышения пожароустойчивости.

Можно приобрести состав, который имеет двойной эффект – защищает и от влаги, и от возгорания.

Растворы наносят в три слоя с перерывом в 3-4 часа между каждым нанесением, чтобы жидкость как следует впиталась и подсохла.

Для фиксации обрешетки вам потребуются оцинкованные гвозди длиной 100 — 150 мм в зависимости от толщины брусьев.

Покупайте материалы из расчета, что понадобится 2 гвоздя на каждое место крепления. Для усиления прочности конструкции обычные гвозди можно заменить витыми, либо использовать пару гвоздей-саморезов.

Крепить решетку только саморезами непрактично, так как это значительно замедляет темп работы.

Устройство обрешетки под шифер

Выделяют два основных вида обрешетки под шифер: сплошная и разреженная. Для возведения сплошной обрешетки используются доски либо фанера.

Сплошная обрешетка обеспечивает большую прочность конструкции по сравнению с разреженной, но требует большего количества пиломатериалов, поэтому ее используют только в тех случаях, когда это действительно необходимо.

Например, при укладке шифера на плоскую крышу с углом наклона менее 15 — 20 градусов, при повышенных осадках (расчет на скопление большого количества снега) или при использовании плоского шифера.

Шаг обрешетки под шифер зависит от предполагаемой нагрузки.

Для обычного профиля и угла наклона крыши брусья устанавливают каждые 50-60 см, для усиленного профиля или более плоской крыши – каждые 70-80 см.

Если обрешетка возводится из досок, то шаг рассчитывается исходя из ширины листа шифера.

Независимо от используемого материала, каждый лист должен иметь как минимум три точки опоры: один брус или доска должны приходиться на центр листа и на два других – ближе к краю, но не менее чем в 15 см от края листа.

При этом места нахлеста шифера должны опираться на более тонкие брусья, а центр – на более широкие.

Это позволит равномерно распределить нагрузку, иначе основной вес листа ляжет на центральную опору, и со временем шифер лопнет.

Отдельно монтируются места наибольшего скопления снега: карнизные свесы, конек, ендова.

Поскольку именно там возможное давление значительно выше, чем на остальной поверхности крыши, им необходимо придать повышенную прочность. Как правило, в этих местах укладывают сплошную обрешетку.

При укладке шифера на больших площадях длины брусьев или досок может не хватить для полного покрытия, тогда их придется стыковать.

Обязательно располагайте место стыка по центру стропила, аккуратно подгоняйте брусья друг к другу. Гвозди забиваются в местах стыка под углом, отступив несколько сантиметров от края.

Монтажные работы должны проводиться в определенном порядке. Первым действием выполняется подготовка материалов.

О необходимости предварительно пропитать брусья специальными защитными составами, было сказано выше. Подготовьте инструменты: гвозди, молоток, строительный уровень, ножовку или пилу и т.д.

Далее необходимо уложить гидроизоляцию, перед установкой обрешетки под шифер.

:

Несмотря на то что шифер обеспечивает надежную защиту от проникновения осадков в помещение, дополнительная прослойка из рубероида убережет от неприятных сюрпризов и дополнительно утеплит крышу.

Если вы планируете обустроить чердак в качестве жилого помещения, то необходимо также проложить пароизоляционный слой.

Для этого потребуется контрообрешетка из реек небольшого сечения. Пароизоляционный материал крепиться к контробрешетке, а обрешетка под шифер укладывается поверх всей конструкции.

Такое устройство необходимо для защиты кровельного материала от конденсата и преждевременного разрушения.

Третьим этапом выполняется монтаж основной обрешетки. Укладывать ее начинают снизу от карнизного свеса.

Для повышения прочности непосредственно у карнизного свеса устанавливают два бруса рядом.

Первый ряд — нечетный, должен быть чуть большей высоты (либо увеличенный за счет специальной подкладки). Следующий ряд — нечетный, будет на 3-4 мм тоньше.

Уложив брусья на карнизный свес, отступите 50 — 80 см в зависимости от выбранного шага обрешетки и закрепите второй ряд. Продолжайте двигаться вверх по направлению к коньку.

Для надежной фиксации вбивайте гвозди под разными углами. Если вы используете саморезы, то не утапливайте шляпку слишком глубоко.

Избыток досок или брусьев по краям крыши срезают после окончания работ по шнуру, натянутому вдоль карниза, чтобы срез получился ровным.

Монтаж обрешетки конька и дымохода является четвертым этапом. Конек требует особенного внимания, поскольку на эту часть кровли приходятся достаточно большие физические нагрузки.

Здесь лучше использовать сплошную обрешетку либо зафиксировать 2-3 бруса рядом.

Для монтажа обрешетки дымохода можно использовать предварительно подготовленные конструкции из брусьев, но не забывайте о пожаробезопасности: брусья нужно хорошо пропитать антипиреном и закреплять не ближе, чем на 13 см от трубы.

:

Источник: http://kroemsami.ru/obreshetka-pod-shifer.html

Как правильно укладывать шифер

Шифер на протяжении многочисленных лет остается самым дешевым и востребованным кровельным материалом. На сегодняшний день это покрытие изготавливают в двух видах: волнистые и плоские листы. Во время выбора шифера предпочтение следует отдавать такому материалу, который будет наиболее подходить под уклон ската кровли. Плоские плиты рекомендуется использовать при уклоне крыши не менее 30-35 процентов, а волнистые листы – от 20 процентов.

Достоинства шифера

• шифер легко режется на требуемые части;
• материал отличается низкой теплопроводностью, стоек к воздействию низких температур и устойчивостью к огню;
• позволяет создавать долговечное покрытие;
• шифер имеет недорогую стоимость монтажа. Даже при условии дополнительной покупки краски, цена обустройства кровли будет приемлемой;
• в настоящее время выпускается шифер не только в традиционном сером цвете, но и в цветном, который позволяет существенно повысить эстетические характеристики покрытия. Также при желании шифер всегда модно покрыть специальной краской;
• материал несложен в монтаже, поэтому при применении шифера вовсе не обязательно нанимать кровельщиков, так как все работы можно выполнить самостоятельно.

Недостатков у шифера немного, из которых можно выделить:

• хрупкость – при небрежном обращении или неосторожной перевозке материал может поломаться;
• большой вес – необходимо делать мощные стропильные конструкции.

Стропильная система под шифер

Прежде чем приступить к монтажу шифера, необходимо удостовериться в том, что стропильная система пригодна для его укладки. Этот материал достаточно тяжелый, поэтому конструкция каркаса крыши в обязательном порядке должна быть рассчитана на высокие нагрузки, среди которых:

• атмосферные нагрузки;
• вес кровельного пирога;
• вес людей, обслуживающих, монтирующих или ремонтирующих крышу.

Если крыша спроектирована под ондулин, металлочерепицу или какой-либо другой легкий кровельный материал, тогда может понадобиться уменьшение шага монтажа стропильных ног или применение подкосов для увеличения жесткости форм из дерева.

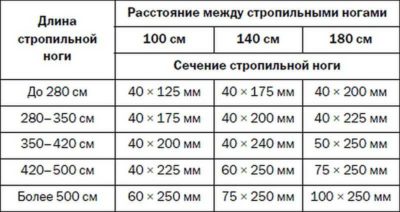

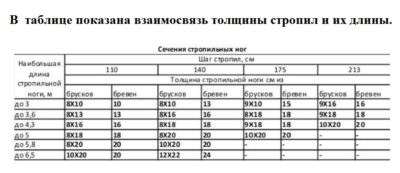

Минимальное сечение стропил для крыши из шифера составляет 50 на 80 мм, обрешетка изготавливается из деревянных брусков 60 на 60 мм или необрезной доски, толщина которой составляет от 15 до 25 мм. Шаг обрешетки из доски – от 200 до 1000 мм. При применении обрешетки из деревянных брусков необходимо учитывать, что каждый лист шифера должен иметь опору не меньше, чем на три горизонтальные перемычки. В коньковой части устанавливается брус 60 на 120 мм или доска 60 на 150 мм.

Если на крыше предполагается монтаж вытяжной трубы или дымохода, тогда необходимо выполнить для конструкций обрешетку перед тем, как стелить покрытие для кровли. Обустройство водосточной системы делается до укладки покрытия. На нижний ряд обрешетки набивается металлическая полоса толщиной от 2 до 3 мм и шириной 300 мм, которая предотвращает разрушение нижнего края кровли под нагрузкой. Данная полоса должна быть гидроизолированной с обеих сторон, и иметь отверстие под крепеж кровли.

Укладка шифера

Схема укладки шифера должна быть тщательно продумана на этапе проектирования кровли, так как данный материал позволяет крепить к одной точке не больше двух слоев.

Листы монтируются внахлест по горизонтали в одну или две волны. Нахлест в одну волну наиболее часто используют, когда необходимо покрыть крутой скат с минимальной снеговой нагрузкой. Нахлест в две волны применяют для пологих скатов, поскольку такая конструкция существенно надежнее, но общая стоимость покрытия в данном случае значительно возрастает, особенно когда используется большой шаг волны. По вертикали верхний лист шифера должен перекрывать нижний минимум на 200 мм.

Технология монтажа шифера

Технология монтажа требует начать укладку с одной из нижних углов ската и продолжать тем самым вдоль карнизного свеса. Кладут шифер с учетом розы ветров: нахлест должен находиться с подветренной стороны. Первый ряд листов укладывают по предварительно натянутой веревке, чтобы свес был ровным и аккуратным. Для того чтобы избежать совмещения в одной точке больше двух слоев материала, использую разные варианты укладки, самым популярным из которых является монтаж вразбежку. Такой монтаж пользуется большой популярностью за счет своей простоты. В данном случае монтаж нового ряда производится со смещением относительно нижнего. За счет чего удается избежать совпадения нахлестов волн шифера и в каждой точке стыкуется не больше двух листов. При монтаже со смещением необходимо производить подрезку крайних листов шифера и подравнивать верхнюю кромку последнего ряда на скату кровли.

В том случае, если шифер укладывается без смещения, можно существенно сэкономить, но этот вариант является более трудоемким. Что рекомендуется учитывать, выбирая этот способ монтажа; в этом случае производится подрезка углов на ширину волны и на 130 мм в высоту волны. Для того чтобы выложить элементы покрытия с левой стороны на правую, необходимо подрезать нижний угол у каждого шиферного листа верхнего ряда со стороны, которая накрывает предыдущий лист горизонтального ряда.

Крепежные элементы

Вопрос, как крыть крышу шиферными листами, напрямую связан с выбором крепежных элементов, а также вариантом их крепления. Саморезы, шиферные гвозди и шурупы характеризуются увеличенной шляпкой и устанавливаются с применением резиновой прокладки, позволяющей обеспечить герметичность места крепления. Крепеж не рекомендуется ввинчивать до упора или вбивать.

Крепление шифера следует выполнять исключительно в гребне волны. Первая точка крепления находится в нижней части, во второй волне (которая перекрывает) с отступом от края от 120 до 150 мм. Вторая точка крепления располагается по диагонали от первой. Крепление вверху по вторую волну осуществляется только после укладки перекрывающего шиферного листа.

После монтажа шифера устанавливаются специальные коньковые элементы, выполненные из асбоцемента, и обустраиваются все стыки и примыкания, обеспечив тем самым надежную гидроизоляцию.

Полезные советы

чтобы не разрушить шиферный лист, гвоздь следует забивать не на спаде, а на гребне волны, таким образом, он не расколется; Уложенный дополнительный термоизоляционный слой, к примеру, рубероида или пленки, сделает кровлю более прочной и надежной; Необходимо тщательно соблюдать правила, как правильно поднимать шифер на крышу. Листы по одному переносятся на крышу и крепятся; Стандартный размер шифера – 530 мм, поэтому шаг обрешетки не рекомендуется делать меньше данного размера; При несоблюдении уклона по допускаемому нормативу, могут возникнуть проблемы с долговечностью и водопроницаемостью готовой конструкции; Располагать кромки шифера следует с той стороны, с которой наиболее часто дует ветер.

Похожие материалы по теме:

Строительство крыши

Мягкая кровля

Кровля из металлочерепицы

статьи

Источник: http://www.remont-grand.ru/krysha-krovlya/kak-pravilno-ukladyvat-shifer.html

Укладка шифера на крышу несколькими способами по деревянной обрешетке и как правильно пилить шифер?

Шифер является классическим материалом для обустройства крыш различного назначения с уклоном от 12 до 30 градусов (по ГОСТу). Даже сейчас, с появлением множества других, современных материалов, крыши из шифера очень актуальны. А все потому, что у шифера, наряду с недостатками, есть неоспоримые преимущества перед более современными материалами.

Перед тем, как покупать шифер для покрытия крыши, необходимо ознакомиться подробнее со всеми плюсами и минусами этого материала. Если все устраивает, можно приступить к выбору шифера.

Сегодня на рынке стройматериалов можно найти шифер разнообразных размеров, качества и цвета. Наиболее распространен и классически применяется: шестиволновой, семиволновой и восьмиволновой. Также шифер отличается толщиной. В зависимости от этих параметров будет отличаться расход на 1 квадратный метр кровли и, конечно, стоимость.

В этой статье Вы узнаете, как покрыть крышу шифером своими руками и как рассчитать количество шифера на крышу.

Кровельный пирог под шифер

Перед укладкой собственно шифера на крышу, необходимо закончить все работы, связанные с монтажом стропил и обрешетки, утеплителя, паро и гидроизоляции. Здесь может быть два варианта: чердачное помещение используется как жилое, либо же нет.

1. Жилое чердачное помещение. В этом случае требуется основательная подготовка крыши перед укладкой шифера. Стропила для такой крыши необходимо изготавливать из брусков, не менее 150*50 мм.
2. С внутренней стороны стропил крепится основание из материала, который будет выполнять функцию «стен» в чердачном помещении. Это может быть фанера, гипсокартон, деревянная доска, или что-то другое.
3. Под это основание подкладывается пароизоляционная пленка.
4. Далее все работы можно выполнять с внешней стороны чердака. В пространство между стропилами укладывается несколько слоев минерального утеплителя. От количества слоев зависит ширина стропильной ноги. Обычно это три слоя, значит ширина должна быть не менее 150 мм. Пластины утеплителя укладываются в шахматном порядке, то есть перекрывают швы друг друга. Сверху на стропила укладывается ветро-влагозащитная изоляция, и крепится контр-обрешеткой, брусками 50*25 мм, которые прибиваются к стропилам по всей длине от конька до карниза.

Кровельный пирог теплой крыши

В качестве изоляции может использоваться, как классический рубероид, так и современные материалы на выбор, например, Изоспан А. Материал настилается перпендикулярно стропилам, начиная с нижнего края ската крыши. При этом верхний слой должен перекрывать нижний на 15-20 см.

Крепится с помощью строительного степлера. Он должен быть немного натянут, а расстояние снизу до утеплителя не менее 20 мм.

Сверху на изоляционный материал, параллельно коньку, прямо в контр-обрешетку, набивается продольная обрешетка. Ее шаг должен быть выполнен с таким расчетом, чтобы один лист шифера крепился не менее, чем в трех точках. На практике, делают шаг не реже 45 см, то есть один цельный лист, длиной 175 см, укладывается на 4 доски.

Допускается применять обрешетку из нестроганой древесины, самое главное здесь чтобы она была ровная, одинаковой толщины по всей длине, без следов гниения и не была сильно широкой (чтобы не повело при эксплуатации). Уже непосредственно на обрешетку крепятся листы шифера.

1. Нежилой чердак. В данном случае, подготовка крыши к укладке шифера намного проще. Непосредственно к стропилам прибивается продольная обрешетка. Требования к ней те же самые, что и в первом случае.
2. Уже на саму обрешетку укладывается ветро-влагоизоляция, как правило, рубероид.
3. Сверху укладываются листы шифера.

Пирог холодной крыши

В местах, где плоскость ската примыкает к вертикальной стене, или дымоходу, необходимо сделать сплошную обрешетку с запасом в 50 см во все стороны.

Расчет количества шифера для кровли

При выборе профиля шифера, из которого будет выполняться кровля, стоит учитывать, что, чем больше волн имеет лист продукции, тем кровля будет экономичней. Это значит, что соседние листы будут меньше перекрывать друг другу, следовательно, больше площади листа окажется полезной.

Рассмотрим два варианта.

1. Угол наклона меньше 15 градусов. В этом случае нахлест шифера при укладке должен быть в две волны, а длина перекрытия нижних листов верхними не менее 200 мм.
2. Угол больше 15 градусов. Нахлест соседних листов может быть в одну волну, величина перекрытия – 160 мм.

Нахлест кровли

Соответственно, в первом случае, если крыша пологая, уйдет большее количество материала. К тому же, при небольших углах склона возможно скапливание на кровле снега зимой, что приведет к существенным нагрузкам на конструкцию крыши.

Итак, чтобы подсчитать количество необходимого шифера для устройства кровли, нужно:

1. Общую длину ската крыши по козырьку разделить на ширину листа материала и к результату прибавить 10 процентов (18 процентов для пологих крыш) для учета вертикального перекрытия листов.
2. Измерить расстояние между карнизом и козырьком, прибавить к нему длину свеса покрытия над козырьком, результат поделить на длину шиферного листа и прибавить 13 процентов (20 процентов для пологих крыш) на горизонтальное перекрытие листов.
3. Оба результата перемножаем и прибавляем 10 процентов «про запас», чтобы не бегать по магазинам, если не хватит пары листов.

Подготовка материала: как пилить шифер

Перед началом монтажа шифера непосредственно на крышу, необходимо подготовить отдельные элементы, чтобы не пришлось делать это на высоте, где это не совсем удобно.

Подготовка заключается в сверлении отверстий под крепеж, обрезке углов, если укладывать будем таким способом, и раскрое листов в случае, когда в высоту крыши не входит целое количество элементов.

Сначала нужно измерить рулеткой расстояние между серединами стропил, к которым будет крепиться элемент. Не забывая при этом учесть склон над карнизом.

Затем это же расстояние отмечаем на листах шифера через волну, и делаем на отмеченных местах отверстия с помощью дрели или шуруповерта и сверла по металлу. Отверстие должно быть на пару миллиметров больше, чем диаметр используемого крепежа.

Отверстия под крепёж, который будет держать элементы в тех местах, где они накладываются один на другой, лучше сверлить непосредственно на крыше, используя шуруповерт. Иначе, есть риск не попасть крепежом сразу в оба листа при монтаже.

Если есть необходимость в раскрое листов шифера из-за большой длины, то делаем это сразу же, при подготовке к монтажу. Так и лист будет легче, и резать удобнее.

• Раскрой шиферных листов лучше всего производить с помощью углошлифовальной машины (болгарки) с установленным диском по камню или металлу. За неимением таковой, можно пилить шифер ножовкой по металлу, или даже дереву. Перед резкой рекомендуется смочить материал, чтобы обезопасить себя от асбестовой пыли.
• Чем резать плоский шифер? Тонкий лист можно сломать по линии разреза. Острым предметом намечаем линию разреза, кладем шифер на стол и аккуратно надавливаем на участок отрезаемого шифера. Материал должен сломаться пол линии распила.
• Метод гвоздя. Отмечаем карандашом линию разреза и по это линии вбиваем тонкий гвоздь через каждые 2 сантиметра. Чем меньше шаг отверстий, тем более аккуратный получится разрез.
• Воспользуйтесь резаком или ножовкой по металлу.

Инструменты для резки шифера

Монтаж шифера на крышу

Когда все готово, можно приступать к монтажу шифера.

Для подъема подготовленных листов на крышу нужно использовать два-три длинных бруска или прочных доски и подъемные веревки, во избежание повреждения листов. При работе на высоте, нужно использовать страховочные тросы. Нельзя ходить по шиферу в обычной обуви, нужно использовать деревянные доски, или мягкую обувь.

Подъем покрытия

Обычно шиферные листы укладываются на крыше справа налево, снизу вверх. Но, если в данной местности сильные ветра, то можно укладывать и слева направо, главное, чтобы нахлест находился с подветренной стороны.

Как правильно прибивать шифер на крышу:

1. Крепят листы шифера с помощью специальных кровельных гвоздей, они имеют ребристый стержень, для лучшего сцепления с деревом, и широкую шляпку, иногда с резиновой прокладкой.
2. Можно применять и специальные кровельные саморезы, их можно подобрать под цвет шифера, если используется цветной материал. Гвозди или саморезы крепят только в верхнюю волну, дабы избежать попадания жидкости внутрь.
3. Частота крепления зависит от разных факторов, обычно закрепляют через одну волну. При этом нельзя сильно прижимать лист к обрешетке, зазор между шляпкой гвоздя и поверхностью должен составлять 2-3 мм, иначе в материале появятся микротрещины и, со временем, материал разрушится.

Крепление шиферного листа

Первый нижний ряд шифера укладывается по специальной веревке, которая натягивается на необходимом расстоянии от карниза.

Укладка шифера 8 волнового несколькими способами возможна, но основных всего два: способ со смещением листов (вразбежку), и способ с обрезкой углов.

Способ со смещением листов

Наиболее распространенный в силу заурядности. Суть состоит в том, что листы шифера в следующем ряду смещаются относительно предыдущего ряда на несколько волн. Этот метод позволяет избежать совпадения нахлестов волн, и в одном месте не будет больше двух соединений одновременно. Итак, как правильно класть шифер по инструкции смещения листов:

1. Укладывается первый нижний лист, выравнивается по натянутой веревке и крепится двумя гвоздями снизу.
2. Укладывается еще один нижний лист с перекрытием волны или двух первого листа, крепится двумя гвоздями, один из которых забивается в месте перекрытия обоих листов.
3. Укладывается половинка одного листа во второй ряд с самого края крыши. Выравнивается по волне, соблюдается перехлест нижнего ряда в 15-20 см. Закрепляется двумя гвоздями, проходящими в районе перехлеста и крепящие оба листа – верхний и нижний.
4. Укладывается целый лист во второй ряд с перекрытием на одну или две волны, в зависимости от пологости крыши, и с нахлестом на нижний ряд.
5. Пробиваются все гвозди в первом листе нижнего ряда.
6. Таким образом, добавляя по одному листу, либо половине листа в четном ряду, процесс монтажа идет по диагонали плоскости ската, от нижнего угла к верхнему.

Как крыть крышу шифером правильно

Способ с обрезкой углов

1. Технология сложнее, чем у предыдущего способа, но позволяет сэкономить приличное количество используемого материала, соответственно и денег.
2. Требуется подготовить шиферные листы, перед тем как укладывать на крышу следующим образом. Нужно сделать подрезку углов листа по диагонали на ширину перекрытия соседних листов по горизонтали и на глубину 14 см.

3. Например, если детали укладываются слева направо, нужно подрезать нижний угол каждого элемента со стороны, которая накрывает элемент, шедший ранее в горизонтальном ряду. При этом, у начальных карнизных и конечных коньковых элементов углы не обрезаются.
4. Укладка шифера на крышу происходит в том же порядке, как и при укладке вразбежку, с той лишь разницей, что в каждом горизонтальном ряду идут целые ряды.

   Благодаря обрезанным углам, листы ложатся встык, а не друг на друга, перекрываясь сверху следующим рядом.

Обрезка углов

После укладки всей кровли необходимо соорудить коньковый элемент. Он изготавливается из кровельного железа с таким расчетом, чтобы перекрывал 200-250 мм верхнего ряда шифера. После установки и выравнивания его прибивают к обрешетке сквозь верхний край листов через одну волну.

Такие элементы кровли, как ендовы, разжелобки, примыкание кровли к вертикальным стенам и дымоходу также изготавливаются из кровельного железа и прибиваются с нахлестом в 25-30 см сверху на листы шифера. Также можно приобрести уже готовые кровельные элементы, они будут выглядеть лучше.

После того, как работа по сооружению кровли из шифера выполнена, рекомендуется визуально просмотреть все стыки на наличие зазоров. Зазоры более 5 мм следует замазать герметиком или мастикой.

Шиферный конек

Для увеличения продолжительности службы кровли из шифера можно покрасить ее в любой цвет специальной краской, или обработать антибактериальным раствором.

Монтаж шиферного листа на видео ниже:

2017-01-31

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/shifer/montazh-shif.html

Обрешетка под шифер: советы правильного устройства

Обрешетка – это специальная конструкция, служащая основанием для непосредственного крепления кровельного материала. Благодаря ей между поверхностью крыши и ее изоляцией создается зазор, через который без задержки выводятся конденсат и пары воды.

Обрешетка под шифер главным образом перераспределяет нагрузку, вызываемую кровельным покрытием, и компенсирует усилия от ветра и снега.

Какие материалы необходимы при устройстве обрешетки для шифера ↑

Основание под усиленный шифер выполняют из ровных и прямых деревянных брусков (второй или третий сорт) со следующими размерами:

• сечение – 5 на 5 для стандартных асбестоцементных листов или 7,5 на 7,5 см для усиленных;
• длина – 3,5–6,5 м.

Вместо брусков можно использовать также обрезные либо необрезные доски, причем для стандартного профиля их толщина должна быть самое меньшее 2,5 см, а для усиленного – порядка 4 см.

Больше всего для такой конструкции подходят сосна, осина, пихта либо ель. Материал должен быть хорошего качества и достаточно сухим, его влажность не может быть больше 12%. Внешне о начале развития гниения могут свидетельствовать синеватые пятна либо разводы. Также на нем должны отсутствовать выпадающие сучки, свилеватость. Каждый элемент, выбранный для обрешетки, должен быть ровным и прямым.

Чтобы основание послужило дольше, его необходимо защитить от загнивания. Для этого материалы проходят обработку антисептиками, к примеру, фтористым натрием, или его красят. Сухую древесину можно также покрыть олифой либо смолой. Антисептики бывают разного цвета. Это дает дополнительные преимущества, поскольку можно с легкостью отличить обработанные участки от необработанных.

Необходимо также обеспечить пожаробезопасность. Для этого используют специальные химические растворы – антипирены. При высоких температурах начинается процесс плавления или они выделяют газы, которые препятствуют горению. После такой обработки древесина не возгорается, а всего лишь тлеет. Подобным образом обрабатывают также стропила под шифер.

Некоторые составы имеют двойное действие – защищают как от гнили, так и от огня. Для обработки используют кисти, причем составы, как правило, наносятся в три слоя с перерывом в 3–4 часа. За это время древесина обычно успевает просохнуть.

Проверить качество пропитки достаточно просто: пропитанный кусочек древесины поджигают и если у него достаточная степень обработки, то гореть он будет исключительно в условиях открытого пламени. Если же источник огня убрать, то дерево потухнет или в крайнем случае будет тлеть.

Бруски крепят к стропилам с помощью оцинкованных гвоздей без шляпки, длина которых равна суммарной толщине обоих брусков.

Конструкция стропильной системы ↑

Пиломатериалы, предназначенные для устройства несущей конструкции, выдерживают сначала в штабелях, чтобы выровнять уровень влажности. После сушки на них обязательно образуется изгиб, каждая часть которого получила свое название: горб для выпуклой и лоток для вогнутой. Стропила следует укладывать горбом вниз, чтобы даже если на них попадет влага, то она скатилась бы вниз, а не на чердак. Поэтому перед устройством стропильной конструкции брусья предварительно раскладывают на земле, чтобы выяснить направление изгиба.

Кстати, это в равной степени касается и элементов обрешетки.

Следует также выбраковать и сучковатый пиломатериал, так на практике он может не выдержать тяжести кровли.

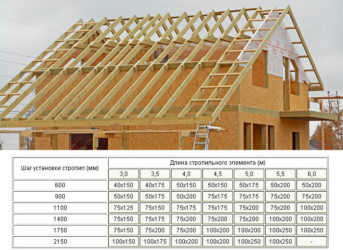

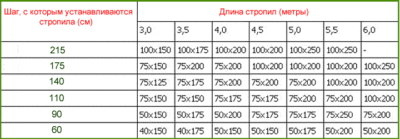

Рекомендованный шаг стропил под шифер изменяется в пределах одного-двух метров. Более точно его значение из этого диапазона подбирают с учетом длины конька.

Схематически устройство стропильной конструкции можно описать так:

• стропильную пару образуют из брусьев, соединенных под определенным углом, который зависит от конструкции крыши;
• пару укрепляют при помощи ригеля;
• обрезку стропил под угол, требуемый для его крепления к мауэрлату или в случае сруба к верхнему венцу лучше выполнять, используя шаблон, вырезанный из доски, желательно обрезной;
• в качестве крепежного элемента используют гвозди длиной в 15–20 см, а для усиления сопряжения можно порекомендовать специальные скобы или кронштейны из металла.

При устройстве несущей конструкции и обрешетки гвозди не должны проходить сквозь брусья наружу. Концы крепежных элементов категорически нельзя загибать, чтобы не ограничить подвижность системы, которая необходима для нивелирования усушки древесины – это позволит сохранить целостность листов шифера.

Устройство обрешетки: размеры и монтаж ↑

По конструкции различают два варианта основания под асбоцементные листы:

• сплошная, для выполнения которой используется доска, фанера либо листы OSB. Данную технологию используют преимущественно в случае кровли из плоских асбоцементных листов. Однако, сплошной настил необходим также в местах, где риск скопления осадков достаточно высок, в результате чего повышается нагрузка на несущую конструкцию, к примеру, в районе конька или ендова.
• разреженная, которой вполне достаточно для устройства кровли из волнистых листов. Расстояние между элементами выбирают для каждого случая индивидуально, исходя из таких параметров, как вид материала, количество волн, толщина и длина листа.

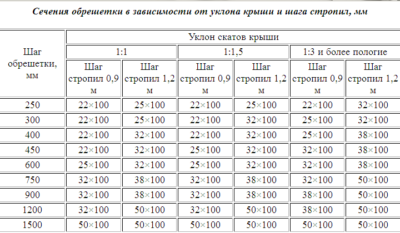

Обрешетка под шифер обыкновенный, как правило, имеет шаг, равный 0,5–0,6 м, а обрешетка крыши под материал с усиленным профилем – 0,75–0,80 м. Но и в том, и в другом случае ее элементы должны быть расположены так, чтобы шифер имел самое меньшее три точки опоры – по краям и центру. В этом случае, учитывая полезную ширину листа можно обеспечить небольшой нахлест на верхние и нижние брусья обрешетки. При использовании досок расстояние между ними принимают примерно порядка ширины листа.

Четные бруски необходимо располагать на 30 мм выше нечетных, чтобы сглаживая внутреннее напряжение листового материала и не позволить ему лопнуть.

Обрешетку начинают укладывать с выбранным шагом снизу, двигаясь по направлению конька. Ее элементы прибивают к стропилам при помощи гвоздей второе более длинных, чем толщина брусков. В этом случае можно предотвратить любые подвижки элементов несущей конструкции, возможных из-за температурных деформаций либо сильных порывов ветра.

Нельзя исключать, что при укладке основания ее элементы могут оказаться короче длины ската, и их нужно будет состыковывать. При этом необходимо следовать следующему правилу: стыковку выполняют обязательно по центру стропила, причем гвозди следует забивать наискосок с отступом от кромки бруска на несколько сантиметров.

Бруски обрешетки, которые выступают за свес кровли над фронтоном, после завершения монтажных работ выравнивают по натянутому строительному шнуру. Затем фиксируют ветровую доску.

При расчете длины поперечных обрешетин учитывается ширина шифера. Параллельно выбирается и ширина фронтонного свеса.

Если предполагается использовать чердак под жилое помещение, то до устройства обрешетки необходимо грамотно выполнить теплоизоляцию, паро- и гидроизоляцию кровли. Учитывая хрупкость асбоцементных листов, кровельную гидроизоляцию желательно выполнять в любом случае.

© 2019 stylekrov.ru

Источник: http://stylekrov.ru/obreshetka-pod-shifer-sovety-ustrojstva.html

Как сделать обрешетку под шифер – варианты устройства кровли

Шиферное кровельное покрытие до сих пор остается довольно популярным среди потребителей. Оно активно применяется для обустройства крыш жилых домов и дачных коттеджей. Данная статья расскажет о том, как сделать обрешетку под шифер и какие материалы для этого потребуются.

Разновидности обрешетки под шифер

Прежде чем выполнять укладку шиферного покрытия, поверх стропильной системы одно или двускатной крыши располагается обрешетка. Она представляет собой надежную основу, к которой будет прикреплен кровельный материал. В первую очередь, обрешетка позволяет распределить нагрузку, создаваемую шифером, по всей поверхности стропильного каркаса. Кроме того, она поддерживает листы шифера, чтобы они не провалились и не деформировались.

По строению различают два вида обрешетки:

1. Сплошная. Такой вариант используется лишь для низкоуклонных односкатных крыш. При этом применяется влагостойкая фанера или обработанная шиферная доска, которая укладывается вплотную.
2. Разреженная. В данном случае можно использовать обрезную или необрезную доску. Рейки сечением 25 мм крепятся перпендикулярно стропилам. Шаг обрешетки выбирается исходя из угла наклона скатов и массы кровельного покрытия.

Обратите внимание, что обрешетка под плоский шифер с усиленным профилем, который по размерам превышает обычный тип кровельного материала, делается из досок сечением от 40 мм, либо из реек 50×50 мм. То же самое относится и к усиленному волновому шиферу.

Выбираем материал

От того, насколько надежной и крепкой будет обрешетка под шиферную кровлю, зависит долговечность всей одно- или двускатной крыши. Следовательно, материал для ее изготовления должен быть достаточно качественным.

Древесина для обрешетки должна отвечать следующим параметрам:

• Бруски и доски должны быть достаточно сухими, поскольку такая древесина меньше поддается деформации и гниению. Допустимый уровень влажности составляет 12 %.
• Для обустройства кровли под шифер лучше воспользоваться деревом твердых пород. Оптимальными вариантами будут: сосна, ель, лиственница.
• Антисептическая обработка от паразитов и гниения является обязательным условием при установке обрешетки под шифер на одно- или двускатной крыше.

Стоит отметить, что в помещениях с повышенным риском возгорания все деревянные элементы стропильной системы необходимо обработать антипиреновыми пропитками.

Размеры

Поскольку любой шифер, будь то волновой или плоский, весит достаточно много – более 25 килограмм в одном листе, он неизбежно создает нагрузку на стропила. Чтобы такая нагрузка была распределена более-менее равномерно, необходима надежная опора. Выбор размеров обрешетки под шифер зависит от шага между стропильными ногами, параметров кровельного материала, а также угла наклона крыши.

Общие рекомендации по выбору размеров таковы:

1. Рейка сечением 50×50 мм или доска толщиной в 25 мм применяются для укладки стандартных листов шифера.
2. Обрезные доски с толщиной в 40 мм или рейки сечением 70×70 мм применяются для устройства обрешетки под шифер с усиленным профилем, который по длине немного больше, чем стандартный.

Нужно сразу понимать, как правильно класть шифер на крышу. Как правило, укладку асбестоцементных листов производят на разреженную обрешетку с шагом в 50-60 см. Сплошной тип основы целесообразен лишь в регионах с большим количеством снежных осадков, а также на плоских или низкоуклонных крышах.

Шаг обрешетки под шиферную кровлю — как сделать правильно

Тип обрешетки под шиферное кровельное покрытие выбирается, исходя из ожидаемых нагрузок на кровлю. На величину сечения и расстояние между рейками обрешетки влияет несколько факторов. В частности, при расчетах следует учесть регион строительства, уклон скатов, а также массу и тип материала. Иногда приходится резать шифер под размер ската кровли. В этой ситуации нужно знать, чем пилить шифер проще всего. Обрешетку устанавливают, исходя из размеров обрезанного шифера.

Производители шиферного кровельного покрытия предлагают следующие рекомендации для обустройства обрешетки:

1. Если используются стандартные листы волнового или плоского шифера, шаг между досками обрешетки должен быть 50-60 см.
2. Применение листов шифера с усиленным профилем позволяет увеличить расстояние между обрешетинами до 75-80 см.

Стоит отметить, что укладка основы под шифер из досок или брусьев должна выполняться так, чтобы каждый лист кровельного материала опирался как минимум на три точки обрешетки – в центре и по одной с каждого конца. Такой подход позволит избежать возможной деформации и разрушения кровельного материала.

Источник: https://kryshadoma.com/shifer/kak-sdelat-obreshetku-pod-shifer-varianty-ustroystva-krovli.html

Обрешетка под шифер – выбор шага и сечения реек

Несмотря на широких ассортимент современных кровельных материалов, крыши из шифера остаются вполне востребованным конструктивным решением, используемым для перекрытия хозяйственных или производственных построек, а также садовых домов. Монтаж этого недорого покрытия для односкатной или двухскатной кровли вполне можно выполнить своими руками, если знать, как устроена обрешетка под шифер. В этой статье мы расскажем, из чего состоит основание для настила асбестоцементных листов, как правильно выбрать размеры реек и расстояние между ними, чтобы получить прочную и долговечную конструкцию.

Устройство и виды

Монтаж односкатной или двухскатной шиферной крыши начинается с организации обрешетки, прочного, ровного основания, на который фиксируется кровельный материал. Она представляет собой настил из досок, выполняющий 2 задачи: равномерное распределение веса финишного покрытия между стропилами и поддержка асбестоцементных листов. Различают 2 вида оснований:

• Сплошное. Монтаж сплошной обрешетки под шифер выполняют только для односкатной крыши с маленьким углом наклона ската. Для ее изготовления используются обработанные доски или влагостойкая фанера, уложенные сплошным слоем.
• Разреженная. Разреженная обрешетка нужно делать из обрезной или необрезной доски. Для этого бруски, толщина которых составляет не менее 25 мм, укладывают перпендикулярно стропилам. Расстояние между досками – это шаг обрешетки, он зависит от веса материала и уклона ската.

Устройство кровельного пирога для настила шифера

Важно! Если для устройства односкатной или двускатной крыши своими руками применяется плоский или волновой шифер с усиленным профилем, размеры которого больше обычного чтобы сделать основание, используют бруски 50х50 мм или доски сечением не менее 40 мм.

Требования к материалу

Обрешётка под шифер – важный элемент кровельного пирога односкатной или двухскатной крыши, с которого начинается настил финишного покрытия. От прочности и несущей способности основания, на которое укладывают асбестоцементные листы зависит долговечность, надежность крыши. Потому делать обрешетку рекомендуется из материала, соответствующего следующим требованиям:

1. Влажность древесины, из которой выполняется монтаж основания для укладки шиферных листов, не должен превышать 12 градусов. Сухое дерево меньше подвержено гниению и короблению.
2. Рекомендуется делать монтаж обрешетки из древесины твердых пород. Лучше изготавливать ее из доски хвойных деревьев (ели, сосны, лиственницы).
3. Древесина, из которой изготавливают каркас для односкатной или двухскатной крыши, обязательно обрабатывается антисептическими препаратами, предотвращающими гниение в условиях повышенной влажности.

Различия обрешетки под шифер и металлочерепицу

Учтите, если здание имеет повышенный риск возникновения возгораний, доски, используемые для монтажа каркаса своими руками, также необходимо пропитать антипиреном, который блокирует распространение огня.

Выбор сечения

Плоский и волновой – достаточно тяжелый кровельный материал, вес каждого листа которого может превышать 25 кг, поэтому он оказывает на стропила интенсивное давление. Чтобы равномерно распределить нагрузку от этого покрытия, необходимо сделать прочную обрешетку. На сечение ее элементов оказывает влияние шаг между стропилами, размер асбестоцементных листов и уклон крыши. Опытные мастера рекомендуют следовать следующим рекомендациям:

• Монтаж обрешетки для настила шиферных листов стандартного размера выполняют с помощью бруса сечением 5х5 см или обрезной доски толщиной 25 мм.
• Для обрешетки под шифер с усиленным профилем, длина которого больше, чем у обычного, применяют бруски сеченым 7х7 см или обрезную доску толщиной 4 мм.

Обратите внимание! Для настила шифера практически всегда используется разреженная обрешетка, шаг которой составляет 50-60 см. Организовывать сплошное основание с использованием влагостойкой фанеры или ОСП целесообразно только в тех случаях, когда кровля имеет очень маленький уклон, или регион строительства характеризуется интенсивными осадками.

Схема обрешетки под шифер

Выбор шага

Устройство обрешетки под шифер определяется нагрузками, которым она будет подвергаться в процессе эксплуатации. Чтобы правильно определить сечение и шаг между ее элементами, необходимо выполнить расчет, учитывающий вес материала, уклон кровли, расстояние между стропилами и климатическую зону. Чтобы сделать надежную конструкцию, обладающую высокой несущей способностью, необходимо учитывать рекомендации производителей:

1. Шаг между брусками разреженной обрешетки под волновой или плоский шифер стандартного размера должен составлять 50-60 см.
2. Шаг между брусками разреженной обрешетки под шифер с усиленным профилем должен составлять 75-80 см.

Важно! Элементы обрешетки располагают с таким расчетом, чтобы каждый лист имел хотя бы 3 точки опоры: одну посредине листа и 2 по краям. Монтаж такой конструкции позволяет минимизировать внутреннее напряжение материала и предотвратить деформации.

Влияние угла наклона на конструкцию

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/shifer/obreshetka-pod-shifer.html
