Скатная кровля по деревянным стропилам

Элементы стропильной системы – из чего состоит конструкция, правила устройства

Для обеспечения надёжности крыши при её обустройстве наибольшее значение имеет прочность несущих систем, функцию которых главным образом выполняют стропильные конструкции. Устройство скатной кровли может быть различным, в зависимости от типа и тяжести кровельного покрытия.

Разновидности стропильных систем

Различают несколько типов стропильных сооружений, в частности:

• наслонные;
• висячие;
• комбинированные.

Каждый из указанных вариантов имеет свои отличительные характеристики и особенности. В зависимости от разновидности конструкции, элементы стропильной системы также могут различаться. Однако во всех случаях основным предназначением стропил является обеспечение надёжности кровли по отношению к различным нагрузкам.

Нагрузки на кровельное покрытие, в свою очередь, также подразделяются на несколько типов:

• Постоянные, куда относится вес самой кровли со всеми её составляющими.
• Временные, такие как дождь, снег, ветровые порывы, вес рабочих, выполняющих кровельные работы и т. д.
• Нестандартные, например, возникающие при землетрясениях и прочих непредвиденных ситуациях.

Поскольку основная часть нагрузки в любом случае выпадает на стропильную кровельную систему, необходимо как следует позаботиться о её прочности и надёжности. Грамотное устройство кровли из стропил является гарантией долговечности крыши в целом. Важным при этом является правильный выбор разновидности несущих сооружений, а также материалов для их изготовления. С этой целью стоит более подробно рассмотреть основные типы стропильных систем – что входит в них, каковы их основные характеристики, особенности монтажа и прочие технологические свойства.

Стропильные конструкции наслонного типа

Такие системы устанавливаются на кровлях домов, в которых имеется несущая средняя перегородка либо промежуточные опоры столбчатого типа. Стропила при этом представляют собой наклонные балки, упирающиеся внизу в несущие внешние стены, а вверху – в коньковый прогон. Опорой для самого конькового прогона служат вертикальные стойки, упирающиеся во внутреннюю несущую стену.

Подобная конструкция стропильной системы обуславливает то, что она функционирует исключительно посредством изгиба. При необходимости сооружение дополнительно укрепляется подкосами, затяжками и вспомогательными ветровыми элементами.

Главным достоинством наслонной системы стропил является облегченность её структуры при любой ширине здания, что позволяет обойтись минимальным количеством материалов. Помимо этого, благодаря постоянной сквозной вентиляции, в конструкциях такого типа предотвращаются гнилостные процессы, что обусловливает длительный срок их эксплуатации.

В значительном числе случаев стропильные системы наслонного типа изготавливаются из дерева, что связано с несколькими причинами:

• Устройство стропильной системы крыши из деревянных элементов обходится значительно дешевле по сравнению с прочими материалами.
• Конструкция скатной крыши с деревянными стропилами легче по весу, а значит, оказывает меньшую тяжесть на фундамент и стены.
• Деревянная стропильная система кровли более проста в монтаже.
• Зачастую прочие внутренние конструкции крыши также изготавливаются из дерева. В результате, сборка стропильной системы деревянной крыши из того же материала облегчает соединения между элементами, являясь наиболее приемлемым вариантом.

Деревянные элементы наслонной системы

Если же говорить о том, что входит в стропильную систему наслонного типа, то основные элементы здесь следующие:

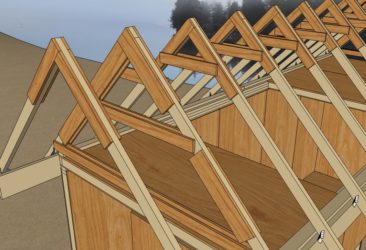

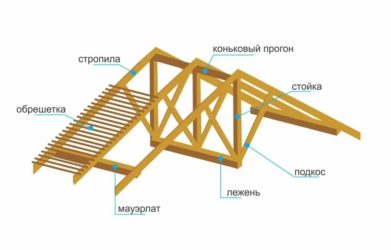

• стропильные ноги;
• мауэрлат;
• подкосы;
• стойки;
• лежни;
• распорки;
• коньковая балка (прогон).

Помимо этого, для устройства скатных крыш по деревянным стропилам используется ряд дополнительных приспособлений и элементов, таких как болты, скобы, нагели, металлические пластины и т. д.

Висячие стропильные системы

Такие конструкции имеют только две точки опоры, которыми они упираются к стенам здания, и выполняют свою функцию посредством изгиба и сжатия. Нагрузка, падающая на подобное устройство, довольно велика, и часть ее передается на стены. С целью уменьшения тяжести, падающей на стропила и стены, у основания стропильных ног обычно монтируется затяжка, выполняющая одновременно функции балки перекрытия.

В простейшем случае стропильная система висячего типа состоит из стропильных ног, мауэрлата и дополнительных связующих конструкций. Стоит отметить, что в названиях элементов стропильных систем используется строительная терминология, знакомая далеко не всем.

Стропильные ноги – это те же самые балки, часто называемые просто стропилами. Они образуют основной каркас несущей конструкции кровли. Мауэрлат представляет собой бревно или брус, который может изготавливаться из различных материалов, и служит крайней нижней опорой для стропил.

В случае стропильных сооружений висячего типа он укрепляется железобетонным поясом для придания большей прочности.

Висячие стропильные системы обладают следующими достоинствами:

• высокая жёсткость конструкции;
• простота проектировки и монтажа;
• отсутствие в структуре стропильного сооружения сложных узлов и механизмов.

Конструкции из стропил висячего типа чаще всего находят применение для нежилых строений, либо для жилых зданий с двускатными крышами.

Комбинированные стропила

В ряде случаев в строительстве приходится иметь дело с обустройством стропильных систем для многоскатных, ломаных и прочих сложных кровель. Такая работа довольна сложна и требует особого мастерства и умения. Обычно в подобных ситуациях используется чередование висячих и наслонных стропильных конструкций.

С целью повысить жёсткость сооружения снизу от конькового прогона производится установка стойки с подкосами. В результате, промежуток между боковыми опорами становится возможным увеличить до 10-12 метров.

Устройство элементов стропильной системы

Крепление нижних частей системы стропил производится к мауэрлату, который, в свою очередь, устанавливается и крепится к верхней поверхности несущих стен. Для прочной фиксации мауэрлата к стене в ней производится установка резьбовых шпилек, на которые он насаживается, закрепляясь посредством гаек. Вместо шпилек для монтажа мауэрлата иногда используются анкерные болты.

Диаметр бруса для мауэрлата обычно составляет 18-20 сантиметров. Важно отметить, что между стенами и мауэрлатом необходимо присутствие гидроизоляции.

Другим важным элементом для монтажа стропильной системы является коньковый прогон. К нему стропильные конструкции крепятся в своей верхней части. Сам же прогон в концевых частях чаще всего фиксируется к торцевым стенам строения. Фактически, посредством конькового прогона стропильные ноги соединяются в верхней части в единую конструкцию. Поэтому прочность его имеет особенно большое значение, а монтаж должен производиться на основании точных расчётов, с соблюдением всех технологических правил.

Если в соответствии с проектом в поперечных стенах строения имеются некоторые интервалы, тогда возникает необходимость в использовании дополнительных опор, таких как подкосы, шпренгели и стойки.

При обустройстве стропильной системы кровли следует уделить существенное внимание силе ветровых нагрузок, выпадающих на кровельные фронтоны. Поскольку при прямом воздействии сильных порывов ветра фронтоны принимают на себя довольно значительную нагрузку, это может в определённой степени повлиять на прочность кровельной конструкции. Поэтому уместным будет уменьшить на них давление ветра, установив диагональные связующие элементы. Их функцию могут выполнять доски сечением в 3-4 сантиметра, монтаж которых произведён к основанию стропильных ног.

Особо тщательное внимание требуется при обустройстве стропильных сооружений для сырых деревянных срубов, поскольку в этом случае материалу требуется усадка. Одним из возможных вариантов является выжидание необходимого времени для высыхания древесины, однако в сырое время года на это может потребоваться довольно значительный срок, а отсрочка строительства возможна не всегда. Оптимальным решением в таком случае может послужить установка скользящих опорных конструкций, либо компенсаторов усадки – винтовых домкратов.

Монтаж скользящих опор технологически более прост и может быть осуществлён собственными силами, в то время как установка винтовых домкратов должна осуществляться только специалистами с высокой квалификацией (требует высокой точности производимых расчётов и работ).

Свойства материалов, из которых изготавливаются конструкции

Выше уже было отмечено, что дерево является одним из самых распространённых материалов при обустройстве стропильных систем, что связано с его низкой стоимостью, лёгким весом и простотой в монтаже. Наряду с этим, деревянные стропильные конструкции имеют и свои недостатки: они менее прочны и долговечны по сравнению с металлическими, могут впитывать влагу, а значит изменять некоторые свойства даже после усадки. Для компенсации последнего фактора наилучшим вариантом является использование скользящих креплений и опор.

Стропильные сооружения нередко изготавливаются также из других, более прочных материалов. Наибольшее распространение среди них имеют металлические и железобетонные конструкции. Конечно, они значительно прочнее и надёжнее деревянных, однако вместе с тем во много раз превышают их по весу. По этой причине, монтаж и крепление таких стропил является достаточно трудоёмким процессом. Ещё одним минусом является то, что если конструкция уже готова, очень трудно вносить в неё какие-либо изменения и корректировки.

Железобетонные и металлические стропила оказывают значительную тяжесть на фундамент и несущие конструкции, а потому применение их возможно только для прочных каменных или бетонных строений.

В последнее время на рынке строительства появились также полимерные изделия для обустройства стропильных систем, однако этот вариант пока новый и не испытанный временем. Ввиду отсутствия достаточного опыта по использованию таких стропил, нужно как следует подумать, прежде чем выбирать их для обустройства кровли.

Как видно, при выборе материала для устройства стропильной системы необходимо основательно взвесить все плюсы и минусы тех или иных вариантов. Правильный выбор стропил служит гарантией того, что кровельное покрытие будет иметь надёжную и прочную основу, способную прослужить долгие годы без каких-либо проблем в процессе эксплуатации.

Источник: https://kryshadoma.com/stropilnaya-sistema/elementy-stropilnoy-sistemy-iz-chego-sostoit-konstruktsiya-pravila-ustroystva.html

Стропильные конструкции скатных крыш – на все вкусы

Разнообразные стропильные конструкции скатных крыш дают архитекторам-проектировщикам неисчерпаемые возможности создания уникальных, неповторимых кровель, придающих загородным домам эффектный, стильный вид.

Современные домовладельцы уже не готовы довольствоваться стандартными архитектурными решениями, поэтому, въезжая в любой коттеджный поселок, мы видим самые необычные, причудливые формы кровель.

Однако все эти невероятно сложные на первый взгляд конструкции состоят из стандартных элементов, известных каждому опытному строителю-кровельщику или архитектору-проектировщику частного жилья, и по своему внутреннему строению мало чем отличаются от известных всем скатных кровель.

-урок по технологии установки стропильной системы крыши ↑

В арсенале архитекторов имеется немало возможностей сделать крышу дома оригинальной: многочисленные ломаные скаты, башенки, эффектные карнизы и выступы. Между тем, практически любая, даже самая сложная, кровля состоит из более простых элементов, которые сопрягаются друг с другом и составляют в итоге необычный ансамбль кровли. Например, часто применяется комбинация обычной двухскатной кровли с четырехскатной, конической или пирамидальной. В результате образуется красивая крыша, напоминающая старинный замок где-нибудь в сердце Европы. Вот самые популярные виды конструкций крыши:

• односкатная;
• двухскатная;
• четырехскатная;
• шатровая;
• многощипцовая;
• коническая;
• вальмовая и полувальмовая и т. д.

Виды стропильных систем

Элементы стропильной системы ↑

Любая стропильная система состоит из нескольких деталей, соединяемых между собой в определенном порядке. Конструкция стропильной системы призвана обеспечить надежный прочный каркас для последующей укладки кровельных покрытий. Основные элементы кровельной конструкции:

• мауэрлат – основание стропильной системы. Это брус, уложенный на наружные стены каменного дома. В деревянных строениях эту роль выполняет верхний венец. Мауэрлат служит опорой для стропил;
• стропила (стропильные ноги) – основной элемент стропильной конструкции. Наклон стропил определяет угол ската кровли. Изготавливаются они из прочного бруса с достаточно большим сечением. Две соединенные наверху стропильные ноги образуют стропильную пару;
• затяжка, или распорка – брус, укладываемый параллельно стропилам между брусьями мауэрлата. Он необходим для придания жесткости всей конструкции. Благодаря соединению затяжек, мауэрлата и стропильных пар образуется ферма;
• прогон – брус, расположенный поперек стропил. Коньковый прогон крепится в месте соединения стропильной пары, боковые проходят посередине высоты стропильной ноги;
• стойка – вертикально расположенный брус. Он размещается под коньковым прогоном и служит дополнительной опорой всей конструкции. Стойки могут также размещаться попарно примерно в средней части стропила;
• подкос – брус, расположенный наклонно и соединяющий основание стойки и среднюю часть стропила. Придает необходимую жесткость и прочность всей конструкции стропильной системы;
• лежень – брус, укладываемый на внутреннюю несущую стену. Этот элемент является составляющей системы наслонных стропил. На него опираются стойки и подкосы;
• обрешетка – брусья или доски, укладываемые перпендикулярно поверх стропил. Они являются основой для укладки кровельных покрытий;
• контробрешетка – бруски, располагаемые на стропилах под обрешеткой. Они прижимают к стропилам пароизоляцию и создают необходимый воздушный зазор между ней и кровельным покрытием.

Основные элементы стропильной конструкции скатной кровли составляют прочный каркас

Внимание!
Все детали стропильной конструкции необходимо тщательно обработать специальными антисептиками для древесины, чтобы защитить ее от насекомых-вредителей. Также нужна обработка древесины антипиренами для защиты от возгорания. Металлические крепежные детали должны соответствовать требованиям по устойчивости к коррозии.

Стропильные системы скатных крыш ↑

Существует два вида стропильных конструкций: наслонные и висячие.

Наслонные стропила соединяются между собой вверху и опираются на мауэрлат. Дополнительную опору конструкция получает за счет стоек, установленных на лежень – брус, расположенный наверху внутренней стены. Система висячих стропил опирается только на мауэрлат. За счет этого в конструкции образуется очень сильное распирающее усилие. Чтобы его нивелировать, применяются дополнительные брусья – стяжки, которые укладываются перпендикулярно мауэрлату. В результате образуется стропильная ферма – треугольная конструкция из двух стропильных ног и стяжки. Такая система сложнее в исполнении и применяется в тех случаях, когда в доме нет внутренних стен.

Коттедж с шатровой крышей на загородном участке

Соединения элементов стропильной системы называются узлами. Каждый узел должен быть выполнен с максимальной прочностью – это обеспечит надежность всей крыши. Соединения выполняются как традиционным методом – при помощи рубок и гвоздей, так и с использованием современных крепежных изделий – металлических пластин, болтов, строительных скоб.

Их применение существенно облегчает и ускоряет процесс сборки стропильных конструкций, благодаря чему снижаются требования к квалификации мастера-кровельщика. Тем не менее, это не значит, что можно вбивать гвозди куда попало в неограниченном количестве: это может привести к растрескиванию бруса и ослаблению всей системы. Сборка отдельных элементов стропильных конструкций производится на земле.

Это позволяет выполнять более точные рубки, а также – просто удобнее и безопаснее.

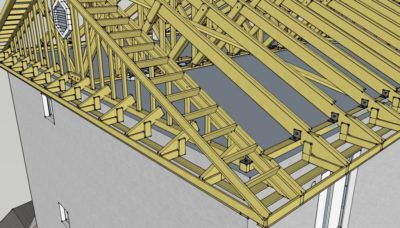

Стропильная конструкция четырехскатной крыши ↑

Четырехскатные крыши различаются на шатровые и вальмовые. Шатровая крыша состоит из четырех скатов, каждый из которых имеет форму равнобедренного треугольника, сходящихся в одной точке. Такой вид стропильной конструкции устанавливается, если дом в плане имеет форму квадрата. Вальмовая крыша состоит из двух трапециевидных скатов, соединяющихся коньком, и двух треугольных, верхняя точка которых соединяется с концом конька. Эти треугольные элементы крыши называются вальмами. Четырехскатная крыша не имеет фронтонов, благодаря чему является более экономичной.

Стропильная система четырехскатной крыши достаточно сложна в исполнении. Она также может быть двух видов: наслонной или висячей. Первый вид проще для строительства.

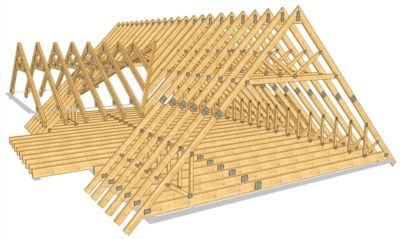

Стропильная система может иметь даже такой сложный вид

Угол наклона будущей кровли может быть различным и зависит от архитектурного решения, а также материалов, планируемых для накрывания кровли. Например, мягкая черепица укладывается на кровли с уклоном от 11 до 90 градусов, шифер и металлочерепица применяются при уклоне скатов от 14 до 60 градусов, а керамическая черепица – от 30 до 60 градусов.

Стропильная конструкция четырехскатной крыши подразумевает использование определенного вида стропил – диагональных, или накосных. Они соединяют угол дома с концом конька. Диагональные стропила имеют большую длину по сравнению с другими, поэтому их обычно приходится составлять из двух частей, сращивая два бруса. Кроме этого, в конструкции имеют место обычные стропила и нарожники – короткие стропила, опирающиеся верхним концом на диагональные, а нижним – на мауэрлат. Чтобы распределить нагрузку на накосные стропила, нарожники устанавливаются на них в разных местах.

Если длина накосных стропил составляет более 7 м (а так бывает в большинстве случаев), под них необходимо подставлять дополнительные опоры в виде стоек, упирающихся в нижнюю часть диагонального стропила. Для опоры нижнего конца стойки применяют так называемую шпренгельную ферму. Она состоит из балки, соединяющей две смежные стены дома через угол, самой стойки и подкосов, соединяющих концы балки и вершину стойки.

Шпренгельная ферма – обязательный элемент висячей стропильной системы четырехскатной крыши

Установка и крепление накосных стропил может производиться тремя способами:

• Если конструкция имеет один коньковый прогон, в торцевой части стропила делается вырубка, после чего узел стыкуется на прогонной консоли.
• В случае строительства конструкции с двумя коньковыми прогонами накосные стропила опираются на шпренгель, который сооружается на консолях прогонов вместе со стойкой. Такой способ выбирают, если диагональные стропила выполняются из досок.
• Если в качестве материала для стропил используется брус, то диагональные стропила вальмовых скатов могут опираться на короткую доску, укрепленную к основным стропилам трапециевидных скатов немного ниже конька. Эта доска называется прибоина. Если выполняется стропильная система для так называемой датской (полувальмовой) крыши, прибоина закрепляется гораздо ниже конькового прогона. Таким образом, вальмовые скаты также приобретают трапециевидную форму, а в верхней части можно установить чердачные окна.

Вальмовая четырехскатная кровля является наиболее привлекательной и надежной, поэтому приобрела большую популярность в частном строительстве.

Привлекательная и надежная вальмовая кровля

Конструкция стропильной системы шатрового типа ↑

Эта стропильная система не менее популярна благодаря своей простоте и надежности. Ее используют на строениях, которые в плане имеют форму, близкую к квадрату. Она имеет некоторые отличия от вальмовой, и главное – отсутствие конькового прогона.

Диагональные стропила здесь также присутствуют, но они стыкуются друг с другом в верхней точке крыши. Чтобы усилить систему, желательно поставить центральную стойку, если же ее невозможно установить по каким-то причинам, придется обустраивать систему висячих стропил, которая сложнее в исполнении и последующем ремонте.

Чтобы конструкция обрела дополнительную прочность, применяются шпренгели, затяжки, стойки и подкосы.

Шатровая крыша не имеет конька

Важно!
Особенно необходимы в случае строительства висячих стропильных конструкций шпренгели. Они значительно увеличивают жесткость и прочность стропильной системы, придают ей долговечность.

Такую стропильную систему сможет возвести только специалист

Рассмотренные выше конструкции четырехскатных крыш, несомненно, отличаются надежностью и позволяют придать дому эффектный и эстетичный внешний вид.

Однако, что делать, если этого не требуется, а достаточно лишь возвести надежную и прочную кровлю над баней или дачным сарайчиком? В таких случаях прекрасным выходом из положения станет стропильная система односкатной крыши. Она надежна, не требует сложных расчетов, проста в исполнении, экономична.

Такую кровлю вполне может «осилить» и непрофессионал. А вот в случае, когда важны и надежность, и эстетичный внешний вид, да еще и объем работ значителен – гораздо разумнее привлечь к работе специалистов.

Источник: http://goodkrovlya.com/montazh/stropila/stropilnye-konstrukcii-skatnyx-krysh.html

Конструкции крыш стропильные системы

Четырехскатная кровля знакома большинству застройщиков. А вот второе ее название — вальмовая может привести в недоумение даже бывалого строителя. Все дело в треугольных торцевых скатах (вальмах), заменивших вертикальные фронтоны.

Зачем создателям такой крыши понадобилось усложнять конструкцию двускатной кровли, спросите вы?

Для этого есть несколько причин:

• Аэродинамика вальмовой крыши лучше, чем у двускатной. Поэтому она стойко сопротивляется сильным ветрам.
• Треугольные скаты делают кровлю жесткой и надежной.
• Вальмовая конструкция дает возможность установить по периметру здания широкие карнизные свесы, защищающие фасад здания от дождя.
• Эстетика внешнего вида у такой крыши лучше, чем двускатной.

Устройство и разновидности вальмовых крыш

Для того, чтобы понять, как устроена вальмовая четырехскатная кровля, рассмотрим ее основные элементы.

Конструкция вальмовой непроходной крыши

Как видно из схемы основные элементы этой крыши такие же, как и у двускатной. Здесь присутствует коньковый прогон, стропила и мауэрлат для их крепления к стене, стойки, поддерживающие конек и подкосы, разгружающие среднюю часть стропильных ног.

Ветровая балка скрепляет стропила во время монтажа крыши, а кобылки удлиняют их, образуя кровельные свесы. Различия начинаются с диагональных стропил, образующих вальмовые скаты. Короткие стропильные ноги, примыкающие к диагональным стропилам, называются нарожниками. Для уменьшения прогиба длинных вальмовых балок под ними ставят шпренгели. Так называют короткие Т-образные стойки-подставки, врезанные торцами в мауэрлат.

В зависимости от ширины здания и наличия в нем внутренних стен на вальмовых крышах применяются два вида стропильных конструкций:

Название каждой говорит само за себя. Висячие стропила опираются только на наружные стены. В верхней и нижней частях они соединяются горизонтальными балками-затяжками, обеспечивающими жесткость конструкции. Наслонные стропила в коньковом стыке опираются на вертикальные стойки, в средней части — на подкосы, а торцами ставятся на наружные стены.

Конструктивные схемы висячих и наслонных стропильных систем вальмовых крыш

Кроме классической вальмовой крыши существует несколько ее разновидностей, созданных из соображений эстетической привлекательности:

• полувальмовая 4-х скатная (датская);
• двускатная полувальмовая (голландская);
• шатровая (4 одинаковых вальмовых ската);
• вальмовая с ломаным склоном.

Особенности расчета

Процесс расчета вальмовой крыши можно разбить на три этапа:

• Выбор угла наклона скатов в зависимости от вида кровельного материала.
• Определение длин конструктивных элементов крыши, исходя из чертежей поперечного разреза здания и плана перекрываемого этажа.
• Подбор поперечного сечения и шага стропил по их длине с учетом сорта используемой древесины и нормативной снеговой нагрузки региона строительства.

Угол наклона скатов зависит от материала кровли. Поэтому делая схему стропильной конструкции, нужно учитывать рекомендуемое нормами его минимальное значение (в градусах):

• для шифера — 22;
• мягкой черепицы — 11;
• металлочерепицы — 14;
• профнастила — 12;

Для кровли из водонепроницаемой мембраны угол наклона скатов может быть любым. Отталкиваясь от минимально допустимого значения уклона, его фактическую величину выбирают в зависимости от назначения чердачного пространства.

Если под вальмовой крышей будет обустроено жилое помещение, то ее скаты должны иметь угол наклона, обеспечивающий возможность комфортного передвижения в пределах «жилой зоны».

Фактическую длину конструктивных элементов крыши проще всего определить, начертив стропильную систему в удобном для измерений масштабе.

Зная длину стропил, их шаг и поперечное сечение можно найти в таблице. Здесь указана зависимость геометрических размеров стропил от сорта древесины и величины снеговой нагрузки региона строительства.

Подбор сечения стропил и их шага в зависимости от длины, сорта древесины и снеговой нагрузки

Данной таблицей можно успешно пользоваться и в «обратном порядке». Выбрав шаг и сечение стропильных балок, сорт древесины и величину снеговой нагрузки, вы легко найдете максимально допустимую нормами длину стропил.

Поперечное сечение балки мауэрлата должно быть не меньше сечения стропильной ноги. Чаще всего оно составляет 10х15 см, 15х15 см или 15х20 см. Сечение конькового бруса, как правило, равно сечению стропильных ног.

Для обрешетки используют доску толщиной 25 мм, набивая ее с интервалом, рекомендованным для выбранного кровельного покрытия. Для монтажа сплошного настила по каркасу крыши используют плиту OSB толщиной 12-15 мм.

Особенности монтажа

В интернете циркулируют суждения о том, что монтаж вальмовой крыши очень сложен и трудоемок. В этом есть доля истины, но, по своей сути, сборка этой конструкции мало чем отличается от строительства обычной двускатной кровли.

Тем не менее, новичкам мы не советуем начинать первый опыт с кровли жилого дома. Лучше попробовать свои силы, построив вальмовую крышу на беседке или на небольшой бане.

Вальмовая крыша для беседки – бесценный опыт сборки

Процесс устройства стропильной системы вальмовой крыши включает несколько этапов:

1. По периметру стен укладывается мауэрлат. В данном случае его ставят на стальные шпильки с резьбой, заделанные в кладке, и затягивают гайками. На участках стыковки (на углах дома и в местах сращивания) на мауэрлате выбирают посадочные плоскости, срезая половину балки.

2. Дальнейшая последовательность работ зависит от ширины перекрываемого пролета (площади крыши). Этот момент нужно учесть на этапе составления чертежа или схемы крыши.

Без стоек, поддерживающих коньковый брус можно обойтись в том случае, если ширина здания (пролет) меньше 7,5 метров. При ширине дома от 6 до 7,5 метров висячие стропила в верхней части нужно связать ригелем (балкой сечением 50х100 мм).

Если ширина строения невелика (до 6 метров), то для обеспечения жесткости стропильной системы будет достаточно нижних затяжек (балок перекрытия).

Уложив мауэрлат, на торцевых стенах отмечают центральную ось. По ней выставляют две крайние стойки и крепят их временными подкосами к балкам перекрытия. Если здание перекрыто панелями, то по ним укладывают центральную балку (сечение такое же, как у мауэрлата). На ней фиксируют нижние концы крайних стоек.

Начальный этап монтажа – установка вертикальных стоек под конек

Промежуточные стойки расставляют с шагом 1-2 метра. Если дом перекрыт балками, то стойки можно монтировать на них, фиксируя скобами или саморезами.

3. На стойки укладывают коньковый брус, отмечают на мауэрлате места установки стропильных ног и монтируют их. Для крепления стропил к мауэрлату используют врубку (делают вырез на стропильной ноге для более плотного контакта).

Врубка стропильной ноги в мауэрлат повышает надежность стыка

4. Вальмовые (накосные, диагональные) стропила нижним концом фиксируют к мауэрлату, а другим — к месту стыковки конькового бруса и крайних рядовых стропил.

После этого к ним крепят короткие стропильные ноги (нарожники).

Тот, кто хочет сделать вальмовую крышу своими руками, должен помнить, что главное внимание здесь уделяется качеству сборки узлов. Очень ответственно нужно подойти к установке конькового бруса, стыковке диагональных стропил с коньком и с нарожниками.

Стык нарожника с вальмовым стропилом

На больших крышах стандартной длины бруса (6 метров) не хватает для изготовления цельного диагонального стропила. Поэтому его собирают из двух частей, надежно фиксируя их между собой.

Свесы вальмовой кровли делают, набивая на стропильные ноги обрезки бруса или толстой доски (кобылки), выходящие за периметр стен на 50-100 см.

Закончив монтаж стропильной системы, к ней прибивают обрешетку и настилают кровельный материал.

Характеристики и конструкция крыш: стропильные системы

Крыша является главным элементов любого дома. Сегодня, например, особенно популярны скатные варианты крыш. Такие крыши, как известно, считаются самыми надежными. Если их правильно устроить, то они прослужат несколько десятков лет.

На сегодняшний день существует множество вариантов типов кровли. Какая будет крыша, зависит от размера и особенностей дома и, конечно, пожеланий хозяев. В любом случае конструкция стропильной системы является самым главным элементом при устройстве крыши. Стропильные конструкции, как показывает практика, могут быть самыми разными.

В этой статье мы предлагаем ознакомиться с самыми распространенными вариантами стропильных конструкций, узнать об их особенностях, различиях. На фото, представленных в статье, можно увидеть различные стропильные конструкции скатных крыш.

Конструкция стропильной системы: ее характеристики

Сегодня существуют различные виды стропильных конструкций. В любом случае при устройстве стропил необходимо учитывать особенности конструкции скатной крыши и ее нагрузку, в том числе массу снежной шапки. Конструкция стропил должна быть надежной и выдерживать все нагрузки, в противном случае крыша может разрушиться вместе с постройкой.

Источник: http://krovlya-mp.ru/konstruktsii-krysh-stropilnye-sistemy.html

Как сделать деревянные стропильные конструкции кровли скатных крыш: Монтируем узлы сами + и Чертежи

В малоэтажном строительстве для выпуска деревянных стропильных мансард используют, как правило, пиломатериалы древесины хвойных пород.

Для различных элементов и деталей стропильной деревянной системы применяют дерево определенного типа и сорта. При применении пиломатериалов в стропильно-балочной системе нужно учесть следующие свойства и показатели дерева: прочность на изгиб, сжатие, скалывание, плотность дерева и его влажность.

Деревянные стропильные конструкции обязательно должны соответствовать специальной степени огнестойкости помещения. Они в обязательно порядке должны быть обработаны специальными огнезащитными средствами и пропитками.

Существует огромное множество разнообразных вариантов и элементов устройства  деревянных стропильных конструкций. Существуют следующие виды стропильных конструкций: наслонные или висячие стропила, комбинированные, с затяжкой, и др. Самыми популярными стропильными конструкциями считаются наслонные и висячие.

Наслонные деревянные стропильные конструкции

Наслонные стропила

Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.

Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при  этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.

Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.

Конструкция крыши

Рассмотрим их варианты:

• одинарные стойки — идут для пролетов не более 12 м, сечением 13–18 см. При установке наслонной деревянной стропильной конструкции с определенной средней опорой под коньковый прогон монтируется стойка со специальными подкосами, которая позволяет увеличить жесткость всей стропильной конструкции и значительно увеличить расстояние между крайними опорами. Подкосы располагают в верхних зонах подкровельного пространства.
•  двойные стойки — увеличивают расстояние между крайними опорами за счет двух средних опор, но не более чем на 16 м.
• тройные стойки — идут для пролетов с шириной не более 16 м при наличии поперечных деревянных стен. Деревянные стропильные системы с дополняющими опорами используют в мансардах достаточно редко, как правило, для мансард со студийной свободной планировкой. Также возможно применение таких стропильных деревянных конструкций при создании оригинальных интерьеров, где стойки послужат элементами декора и будут являться неотъемлемой его частью.

Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.

Висячие деревянные стропильные конструкции

Их используют для пролетов крыш 6–12 м без дополняющих опор. К висячими стропилам крепят чердачное перекрытие. Если пролет больше 6 метров, то между верхними концами стропильных ног крепят вертикальный брус.

Чтобы избежать провисания всей конструкции к нижнему концу бруса при помощи хомутиков из полосовой стали крепят горизонтальную затяжку для опоры балок всего чердачного перекрытия. Если пролет до 12 м, то в конструкцию стропил вводят подкосы, которые уменьшают расчетную длину всех стропильных ног.

Висячие деревянные стропила работают как на сжатие, так и изгиб.

Ниже рассмотрим типы стропильных конструкций:

1. обычные висячие стропила
2. двойные висячие стропила

Не редко для увеличения всей площади чердачного помещения в системе деревянных висячих стропил не применяются затяжки, а используются подкосы.

Мауэрлат крыши

В данном случае стропильные ноги врубаются в сам мауэрлат. Нижняя плоскость должна лежать на стене, а в верхней нужно сделать определенные врубки для правильного соединения со стропильными ногами.

Все подкосы упираются в конец деревянного бруса. При этом нагрузки, которые скомпенсировала бы затяжка, напрямую передаются на все стены. Как результат, данное решение стропильной деревянной системы возможно лишь при наличии особой массивной конструкции стены дома.

Висячие стропила — это деталей и элементы стропильных конструкций, которые располагаются в одной вертикальной плоскости и соединяются друг с другом при помощи вырубок, болтов, гвоздей, хомутов и скоб.

Существует комбинированная стропильная система — это установка и наслонной, и висячей стропильной конструкции, которые чередуются по очереди. Где отсутствуют промежуточные опоры, применяют висячие стропильные системы, а там где присутствуют, – наслонные стропильные системы.

Стропила с затяжкой

Применяются для пролетов до 15 м. Пролеты данной длины нуждаются в определенных промежуточных распорках, т.е. в специальных затяжках. Их монтируют на высоте строения между двумя стропилами и связывают. А продольные распорки предотвратят боковой изгиб.

Затяжка стропил крыши

Все конструкции с подпорными деревянными брусьями должны быть собраны в виде стропильных конструкций усиленных специальными подпорками, которые будут опираться на поперечные балки и все несущие стены, а также в виде шпренгельных систем. Понятие шпренгель – это конструктивный элемент по типу незамкнутой треугольной стержневой системы, которая присоединена к главным стропильным несущим конструкциям.

Жесткость конструкции данной крыше придает продольный подкос или распорка. Использование подкосов дает снижение общей нагрузке на всю конструкцию. Вертикальные подкосы обычно крепятся с брусьями либо стойками при помощи врубок, цапф, стальных накладок.

Шпренгельные висячие стропильные деревянные системы

Шпренгель

Вся нагрузка от стропильных ног идет на стойки, которые передают ее дальше на несущие основные стены. При помощи данной конструкции нагрузка будет распределяться между всеми несущими стенами. Стойки крепятся у оголовков основных несущих стен. Нижние концы всех стоек крепят при помощи подвесных цапф.

Шпренгельные балки выпускают из цельного полнотелого дерева или клееного дощатого массива. Обычно, они небольшой высоты. Хорошая и качественная несущая способность шпренгельных балок осуществляется при помощи шпренгельной системы и подпирающих ее деревянных брусьев.

Шренгельные балки могут покрывать огромные пролеты. Иногда их комплектуют поясами из стали.

Сложные конструкции стропильной системы

Выпускаются по типу стропильных ферм. Решетчатые фермы делятся на типы по форме своих просветов: треугольные, трапецеидальные либо параллельными поясами. Обычно, решетчатые фермы производят симметричными, но возможны и прочие варианты, пример, односкатные формы. Распространенная решетчатая ферма включает в себя верхние и нижние пояса, стойки и раскосы.

Надежное и качественное соединение несущих деревянных конструкций с центральными опорами в одну общую систему называется рамой. Связанные в раму стойки и балки, обязательно скрепляются или входят друг в друга. На сегодняшний день есть два главных типа рам – двухшарнирные и трехшарнирные. Двухшарнирные рамы комплектуются ригелем, проходящим по всей ширине готовой рамы. Данные рамы наилучшим образом подойдут для конструкций с маленьким углом наклона. Трехшарнирные рамы состоят из двух равных половин, которые подпирают друг друга в районе конька крыши. Трехшарнирные рамы используют там, где необходим более значимый угол наклона.

Расчет стропильных конструкций и окончательный подбор их элементов и деталей доверяйте специалистам. На крышу действуют огромные нагрузки. Помимо собственного веса на нее воздействуют ветровые нагрузки, проливные дожди, град, снег и наледь. Крыша достаточно часто претерпевает разнообразные деформации: начиная от температурных  и заканчивая сейсмическими.

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/steni/derevyannye-stropilnye-konstrukcii-krovli-montiruem-sami.html
