Скользящая опора для стропил: как правильно крепить

При возведении кровли загородного деревянного дома довольно существенную роль играет такой элемент конструкции, как скользящая опора для стропил. В данной статье будет рассказано о том, что он из себя представляет, как используется и как осуществляется монтаж данного элемента.

Опора скользящая для стропил требуется для того, чтобы компенсировать перекосы стропильной конструкции, возникающие в результате усадки древесины во время эксплуатации.

При помощи скользящей опоры производится крепление стропил к несущему брусу, в результате чего образуется самосбалансированная конструкция.

Кроме того, данный элемент может использоваться во многих других случаях, когда несколько скользящих элементов необходимо соединить с неподвижной основой.

Кроме упрочнения конструкции стропил опора скользящая обладает целым рядом преимуществ, к которым относится простота монтажа, не требующая специальных навыков и инструментов.

Кроме того, скользящая опора позволяет снизить затраты ручного труда при возведении кровли, поскольку избавляет от необходимости выполнять ручную балансировку элементов кровельной конструкции.

Изготавливая скользящую опору, следует учитывать, что она подвергается интенсивному воздействию различных негативных внешних факторов, наиболее значительным из них является окружающая среда.

Поэтому скользящие опоры стропил покрываются цинковым расплавом, который дополнительно легируется другими элементами для повышения прочности и снижения коррозионного воздействия, что позволяет повысить несущую способность конструкции.

Саму скользящую опору изготавливают холодной штамповкой из материала, обладающего достаточной прочностью и пластичностью, такого как полуспокойная низкоуглеродистая сталь марки 08 пс.

углерода в данной марке составляет 0,08 %, что позволяет хорошо штамповать данный материал. Для сбалансирования ее прочностных характеристик применяется метод раскисления.

Предназначение скользящих опор

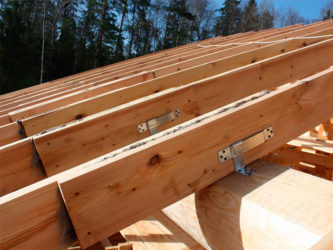

Крепление стропил с использованием скользящей опоры

Скользящие опоры для стропил предназначены для их крепления к мауэрлату при возведении брусовых и бревенчатых строений.

Эффективность данного перфорированного крепления доказывается практикой: скользящее крепление стропил позволяет избежать «зависания» кровли и распирания стен деревянного дома.

Для всех строений, выполненных из массивов цельной древесины, к которым относятся оцилиндрованное и рубленое бревно, а также профилированный брус, характерна естественная усадка.

Усадка системы стропил деревянного дома способна вызвать ослабление и перекосы конструкции. Плавающие стропила, изготовленные при помощи скользящих опор, помогают решить эти проблемы.

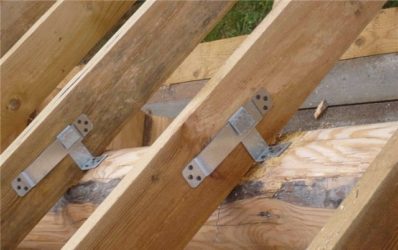

Скользящая опора состоит из металлического кронштейна и уголка с петлей.

Для нее в основном характерны стандартные значения размеров:

• Толщина – 2 мм;
• Ширина – 40 мм;
• Высота — 90 мм;
• Длина может колебаться в диапазоне между 90 и 160 миллиметрами.

Система стропил должна выдерживать довольно серьезные нагрузки, поэтому используемые при ее монтаже крепежные элементы, в том числе и скользящие опоры, должны изготавливаться из надежных и прочных материалов.

В соответствии с ГОСТ 14918-80 для производства перфорированных скользящих опор применяется сталь низкоуглеродистая марки 08 ПС, отличающаяся довольно высокой прочностью.

Кроме того, поскольку крыша любого здания подвержена различным негативным атмосферным воздействиям, материал заготовок дополнительно оцинковывается для снижения коррозийного воздействия.

Следует также отметить довольно низкую трудоемкость процесса монтажа кровли с применением технологии скользящих опор стропил, поскольку для их крепления к требуемым конструкционным элементом достаточно использовать только шуруповерт.

Характеристики скользящей опоры для стропил

Изменение угла наклона стропил со временем

Деревянные дома в течение первых лет эксплуатации усаживаются, после чего их геометрические формы и размеры постепенно изменяются под воздействием перепадов влажности и температур.

При этом изменяется высота каждого бруса или бревна, в результате чего происходит изменение и высоты всей стены, складывающееся из изменений высоты каждого отдельного элемента.

Отсюда можно сделать вывод, что чем выше стена, тем сильнее она усаживается в процессе эксплуатации. Наибольшую высоту имеет стена, расположенная под коньком, поэтому и ее осадка является максимальной.

Стены, на которые опираются стропила, расположенные по краям дома, оседают меньше, что приводит к изменению со временем угла наклона кровли.

Это вызывает необходимость учета данных геометрических изменений при выполнении крепления стропил и придания подвижности соединениям:

• Стропила, расположенные в коньке, делают вращающимися друг относительно друга, закрепляя их с обеих сторон при помощи металлических пластин на шпильках.
• Нижние концы стропил своими руками представляют собой особо сложный случай, поскольку в процессе усадки происходит не только их поворот, но и сдвиг относительно стены. Поэтому жесткое и неподвижное крепление ноги стропила к стене вызовет ее выпирание после усадки.

Следует обеспечивать для стропильных ног возможность небольшого, но ощутимого поворота и сдвига вдоль стены, не снижая при этом прочность их крепления.

Ранее для этого применялась скрученная отожжённая проволока, при помощи которой верхнее бревно привязывали к ноге стропила, что обеспечивало одновременно подвижное и надежное крепление.

Современные технологии позволили найти более эффективную замену данному методу, которым оказалась скользящая опора стропил. Данное крепление является более удобным в плане монтажа, удовлетворяет различным требованиям и позволяет надежно закрепить ногу стропила на бревне или брусе мауэрлата.

Полезно: в случае применения в стропильной системе клееного бруса данный способ является единственным, обеспечивающим одновременно требуемую подвижность в совокупности с надежностью.

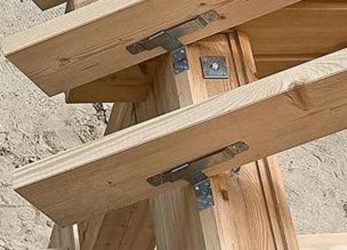

Крепление располагается вдоль смещения балки, для чего стачивают древесину верхнего бруса.

При этом образуется площадка, на которой выполняется крепление неподвижной нижней части опоры. Выполняя монтаж, опору следует расположить так, чтобы ее запас хода на сдвиг был максимально возможным.

Крепление опоры рекомендуется производить по обеим сторонам ноги стропила, хотя при небольшом уклоне скатов и малой высоте кровли бывает достаточно и одного крепления.

Важно: стропильную ногу, имеющую между мауэрлатным брусом и коньком промежуточные опоры, также следует крепить при помощи скользящей опоры.

Монтаж скользящих стропил

Монтаж скользящих стропил выполняют, когда фронтоны дома изготовлены из бруса или бревен, а прогон конька крепится в теле фронтона. Это нужно для предотвращения распирания стен в результате изменения угла уклона кровли после усадки.

При этом стропила для крыши своими руками кладутся сверху на прогон конька и крепятся там при помощи шарнирного соединения, при котором остается возможность изменения угла, под которым соединяются ноги стропил.

Для изготовления такого соединения используются перфорированные пластины, соединяемые шпильками или же верхние части ног стропил накладывают друг на друга и соединяют шпильками с гайками и шайбами.

При этом соблюдаются следующие условия:

• Мауэрлат, которым является верхний венец сруба, соединяется со стропильными ногами при помощи скользящих опор. Они изготавливаются из оцинкованной углеродистой стали, толщина которой составляет 2 мм. Обычно изготавливают скользящие опоры размеров 90х90х40, 120х90х40, 160х90х40 и 270х90х40 мм. Их длина выбирается в соответствии с предполагаемым смещением ног стропил.
• При выполнении монтажа следует закреплять направляющую линейку скользящей опоры параллельно ноге стропила, а уголок устанавливают в верхней части перпендикулярно ноге, чтобы обеспечить возможность скользить при максимальной длине усадки.
• Стропильные ноги укладываются на мауэрлат либо сверху, либо путем врезки в тело мауэрлата. Глубина такой врезки не превышает ¾ диаметра бруса или бревна мауэрлата.
• Для изготовления стропил используют доски сечением 200х50 или 150 мм.
• Все элементы, входящие в состав системы стропил, следует обработать специальными биозащитными и огнезащитными препаратами.

Подводя итог всему сказанному выше, можно сделать вывод, что скользящие опоры являются важнейшим элементом конструкции кровли деревянного дома.

Помимо повышения жесткости конструкции стропил данный элемент позволяет компенсировать естественную усадку древесины в первые годы эксплуатации здания.

Источник: https://krovlyakryshi.ru/stropilnaya-sistema/skolzyashhaya-opora-dlya-stropil-447

Применение скользящей опоры для стропил: излагаем суть

Несмотря на обилие современных строительных материалов, отличающихся длительным сроком службы и доступной стоимостью, натуральное дерево веками не теряет свои лидирующие позиции в частном домостроении, благодаря экологической безопасности и исключительной энергоэффективности.

Однако, при постройке брусовых или бревенчатых домов возникает одна проблема – сильная усадка сооружения, которая не позволяет перекрывать его сразу же после окончания строительства. Из-за этой особенности материала невозможно сразу приступить к внутренней отделке и переехать в новый дом.

Избежать деформации крыши при усадке поможет специальное устройства – скользящие стропила, об устройстве которых мы расскажем в нашей статье.

Cкользящая опора для стропил: для чего она

Любое деревянное сооружение, независимо от того, из какого материала он построен – бруса или бревна, лафета или полулафета, через несколько лет после сдачи в эксплуатацию непременно начнет изменять размеры, причем довольно ощутимую.

На заметку

Это практически не касается клееного бруса, поскольку его прессуют в процессе изготовления. Хотя это совсем не означает, что геометрия сооружения из клееного бруса не может нарушиться, к примеру, из-за усадки фундамента.

Изменения размеров стен существенно отражается на стропильной системе. Поведение ее элементов в коньковом соединении и в местах опирания на стену при этом отличается. В первом случае стропила «пытаются» повернуться вокруг оси, во втором – к вращательному движению добавляется еще поступательное.

Если стропила жестко закрепить на стены, то они будут передавать деформацию сооружения на крышу, и в течение некоторого времени она, кажущаяся в начале такой надежной, начнет проседать в центральной части, скаты искривятся и т. д.

Избежать осложнений подобного рода можно только в одном случае, если позволить стропилам смещаться в точках соединения без изменения своей формы. Именно для этого и служит скользящая опора для стропил. Более эффективно она работает в конструкциях из цельных кусков древесины, в которых есть с центральные стены, проходящие параллельно коньковому брусу.

Изготовление и цена

Обычно стропильные ноги работают в нестандартных условиях. Преимущественно это повышенная влажность либо конденсат и влага, попавшая в подкровельное пространство. Их производят из стали с низким процентным содержанием углерода, что позволяет довольно просто обрабатывать металл. Для повышения показателей прочности изделия проходят процесс раскисления.

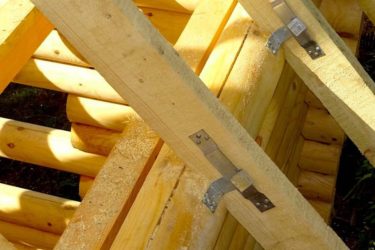

Скользящие опоры (фото ниже) изготавливают способом холодной штамповки. Материал защищают от коррозии с помощью гальванического покрытия, полученного при его обработке по технологии горячей оцинковки. Таким образом предотвращают преждевременное разрушение металлического крепления.

Если заводское защитное покрытие отсутствует перед установкой скользящую опору стропил покрывают масляной краской, которая берет на себя функцию антикоррозийной защиты.

Эти системы, как и все остальные, рассчитываются заранее. К примеру, при покупке для бревенчатого сруба учитывается степень усадки бревен:

• 195-миллиметровые брусья дают усадку в 11,7 мм для первого года.
• через три–пять лет – еще 2–4 процента.

При выборе учитывают также:

• примерный вес покрытия;
• расчетную силу нагрузок на кровлю от ветра и снега.

Стоимость этих изделий в среднем колеблется в пределах 100–180 руб.

: Как сделать гидроизоляцию фундамента битумной мастикой

Устройство

Скользящими опорами для стропил называют специальный устройства, которые необходимы, чтобы соединить элементы стропильного каркаса между собой, но оставить им небольшой запас хода, предотвращающий деформирование конструкции в процессе усадки. В быту эти крепежные элементы часто называют ползунами или салазками. Они состоят из двух частей, одна из которых является неподвижной, а другая способна скользить. Скользящие опоры изготавливают из прочного, устойчивого к коррозии металла, способного выдерживать значительные нагрузки. Достоинствами этого способа крепления стропил считают:

• Возможность крыши изменять свою геометрию в процессе усадки, благодаря чему возведение кровли можно выполнять сразу после завершения строительства деревянного дома, не дожидаясь полного высыхания древесины.
• Облегчение процесса крепления стропил. Использование специальных подвижных креплений сокращает долю ручного труда при сборке стропильного каркаса, сокращает временные затраты на кровельные работы.
• Обеспечивает надежное крепление. Скользящие опоры, изготовленные в заводских условиях, проходят несколько этапов проверок качества, поэтому гарантированно выдерживают снеговые и ветровые нагрузки, которым подвергаются стропила в процессе эксплуатации.

Учтите, что подвижные крепления для стропил повергаются интенсивным нагрузкам в процессе эксплуатации, поэтому они изготавливаются только из высокопрочной, низкоуглеродистой стали толщиной не менее 2 мм.

Скользящее крепление для стропил

Как крепятся стропила

Стропило должно быть правильно и надежно прикреплено. Если оно просто уперто в балку, то при некотором усилии в будущем конец стропила может начать понемногу скользить. Данный фактор приведет в итоге к разрушению всей кровельной системы.

Таким образом, стропила необходимо надежно и правильно закрепить. В этом случае используются такие элементы, как зуб с шипом и упором, зуб просто с упором и упор в конце балки.

От угла наклона стропила будет зависеть то, сколькими зубьями будет происходить соединение. Обычно оно делается при помощи одного или нескольких зубьев. При помощи крепления стропильной системы таким методом давление одного элемента передается другому элементу.

Если угол наклона крыши большой, то лучше использовать одинарные зубья для соединения балок и стропил. Обычно угол наклона в этом случае составляет больше 35 градусов.

• В пятке стропильной ноги необходимо изготовить зуб с шипом;
• В балке нужно вырезать определенный упор. В нем должно быть обязательно гнездо для расположения шипа. Глубина шипа в этом случае составляет приблизительно 1/3 часть от толщины балки. Слишком большая глубина может ее ослабить;
• На дистанции 25 – 40 сантиметров от края свисающей балки происходит врубка. Таким образом можно избежать скола ее конца под нагрузкой, которая может быть вызвана в будущем стропилом.

Что касается одинарных зубьев, то они обычно имеют шипы, которые в будущем исключают вероятность сдвига стропильной ноги. Такой метод соединения называют зуб с шипом и упором.

Если наклон крыши составляет наоборот, меньше 35 градусов, то в этом случае площадь трения о балку перекрытия необходимо увеличить. Таким образом, необходимо произвести врубку двумя зубьями.

Она может иметь следующие варианты:

• два упора, то есть, идти с шипом или без шипа;
• иметь два упора с шипами;
• иметь замок с 2-мя шипами.

Есть и другие варианты с двумя зубьями. Первый способ является самым распространенным. В этом случае в балку врезается шип с упором для одного зуба, потом вырезают его для второго зуба. Затем в стропиле проделывают проушину с упором для 1-го зуба, для 2-го стропила вырезают упор. Зубы должны в этот момент врезаться на одну и ту же глубину.

Стропила могут соединяться при помощи затяжки, но такой способ менее распространен. В этом случае в ноге стропила вырезают зуб-упор. Затем одна плоскость зуба укладывается на край поверхности балки. Вторая же плоскость зуба должна упираться в запил, который был специально проделан в балке. Глубина может составлять 1/3 часть толщины балки.

Азы возведения стропильной системы для деревянного дома, детали на видео:

Сделать конструкцию стропильной системы прочной и надежной можно при помощи болтов и хомутов. Петли из проволок, либо железные полоски помогут прикрепить весь угол к стене дома. В этом случае в стене дома должен быть анкерный болт, либо костыль, вмурованный в стену.

Стропила соединяются при помощи следующих элементов:

• нагели, пластины, бруски, вставные или накладные треугольные косынки – деревянные кровельные элементы;
• болты с шайбами, гайками, гвозди, шурупы, петли, хомуты, накладки и т.п. – металлические кровельные элементы.

Стропильная система должна быть правильно прикреплена. Только тогда ее конструкция будет надежной и прослужит долгие годы. К устройству скользящих стропил необходимо подходить с особой ответственностью, так как они делаются на деревянных домах, у которых в первые два года происходит усадка.

Виды опор скользящего типа

Все применяемые в настоящее время скользящие опоры делятся на две группы:

Открытого типа – такие конструкции составлены двумя отдельными элементами. Первым является направляющая, прикрепляемая к стропильной ноге. Это изогнутая стальная пластина с отверстиями на концах. На каждом конце их может быть два или три – конкретное количество зависит от производителя. Меняется также величина длины хода подвижного элемента. Наименьшее значение должно составлять 60 мм, наибольшее – 160 мм. Уголок (неподвижная часть элемента) имеет до 5 отверстий.

Закрытого типа – эта разновидность опор не разбирается на составные части и представляет собой целостную конструкцию. Монтаж осуществляется в собранном виде. При таком варианте неподвижная часть имеет форму уголка со специальным держателем на длинной стороне: в него продевают планку крепления.

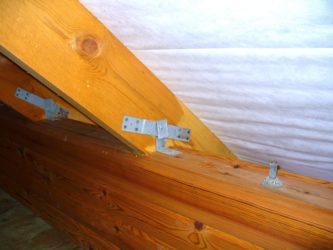

Монтаж

Вариантов установки опор под стропильные ноги два. Их или устанавливаются попарно, то есть с одной и другой стороны стропила, или только с одной. Одностороннее крепление возможно только в регионах, отличающихся низким уровнем нагрузок от снега и ветра и для конструкций с небольшой массой. Во всех других случаях рекомендовано двухстороннее крепление.

Источник: https://arbolit.org/materialy-i-instrumenty/primenenie-skol-zyaschey-opory-dlya-stropil-i-vidy.html

Применение скользящих опор для стропил

При монтаже стропил применяются специализированные крепления. Эти крепления помогают домам, построенным из древесины, изменять свою геометрическую форму, но при этом сохранить в исправном состоянии конструкцию крыши. Подобное изменение геометрии строения может наблюдаться во время процесса его усадки или различных погодных перепадов. Данными креплениями формируется скользящая опора для стропил, применение которой просто необходимо в строительстве деревянных строений.

Схема скользящей опоры для стропил.

Необходимость скользящих стропил

Применение подобных опорных элементов необходимо. Скользящая стропильная система позволяет предотвратить разрушение дома во время различных его деформаций. Она применяется вне зависимости от того, какая выбрана древесина (в виде бревна, бруса, лафета и др.). Исключение составляют жилища, для строительства которых применялся клееный брус.

В результате происходящих деформаций или усадок происходит поворот элементов стропильной системы, находящейся в соединении конька, относительно друг друга. Кроме того, крепление стропил совершает круговое движение вдоль своей оси и сдвигается относительно той стены, на которую происходит ее опора.

Скользящие крепления стропильной системы в процессе своего передвижения создают распоры на стены строения, поэтому их конструкция должна быть рассчитана на действие подобных нагрузок. Чтобы обеспечить их работоспособность, скользящая опора не имеет опор с направляющими.

Чертеж усадки скользящей опоры.

Подобные распоры применяются в том случае, когда стены деревянного строения не испытывают распорных напряжений. При этом создается надежное соединение элементов всей конструкции. Это позволит предотвратить излом крыши при наличии сильного ветра.

Еще совсем недавно подобную проблему решали с помощью специальных скруток, которые изготавливались из обожженной проволоки. При помощи этой проволоки происходила привязка ног стропильной системы.

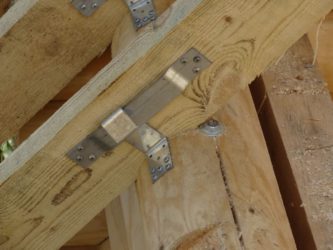

Соединение скользящих опор

Скользящая опора имеет 2 разновидности:

• опора открытая;
• опора закрытая.

Открытая система стропил выполняется из 2 элементов: направляющая и изогнутая пластины. Их крепеж осуществляется к балке и специальному элементу — мауэрлату. Во время усадки жилища стропило будет скользить по направляющим, а имеющаяся в конструкции пластина не позволит оторваться стропильным ногам от мауэрлата.

Для того чтобы эта пластина имела надежное соединение, подготавливается специальная округлая плоскость. Устанавливается она так, чтобы стропила могли совершать ход по всей длине.

В том случае, если скат кровли имеет маленький уклон, можно использовать всего одно крепление. На более крутых уклонах нужно использовать двусторонние устройства.

Схемы крепления стропил.

Когда строение имеет кровлю, у которой довольно большая длина скатов, для того чтобы выполнить надежное крепление стропил, необходимо сформировать специальные упоры, которые изготавливаются дополнительно. В числе таких упоров должны быть различные стойки, подкосы и раскосы. В местах соединения этих упоров должны быть установлены специальные скользячки.

При использовании опор закрытого типа действия их соединение будет иметь небольшое различие только по способу их монтажа между различными элементами крыши. Если при использовании открытых элементов пластина скользячки имеет просто небольшой загиб и позволяет монтировать ее отдельно от направляющих, то в закрытой это происходит несколько другим способом. У закрытой скользячки нет возможности разборки ее на отдельные элементы. Ее сборка и монтаж выполняются целиком.

Изготовление креплений

Передвигающиеся элементы крепления крыши производят только из высоколегированной нержавеющей или оцинкованной стали с помощью метода штамповки на специальных прессах.

Различные поставщики используют в их конструкции разные параметры, которые могут применяться для их хода. Величина их хода может варьироваться в диапазоне от 50 до 170 мм. Кроме того, на их концах может быть от 2 до 4 отверстий, которые могут использоваться в качестве крепежа. На концах пластины может быть от 6 до 8 отверстий.

Сборка всех деталей осуществляется при помощи саморезов, которые должны быть сделаны из оцинкованной стали. Применение подобных материалов позволит предотвратить возникновение ржавчины. Ржавчина и различные разновидности коррозии могут вызвать закисание всей конструкции. Соответственно, эффективность ее работы будет сведена к нулю.

Применение подобных крепежей значительно упрощает процесс монтажа кровли и повышает эффективность ее работы.

Более того, стоимость элементов скользящей системы довольно невысокая, что дает возможность ее массового применения. Кроме того, крыша, у которой есть скользящая опора для стропил, будет весьма устойчивой и при этом не будет разрушаться.

Вам также будут полезны эти статьи:

Источник: http://mvkursk.ru/xendmejd/primenenie-skolziashih-opor-dlia-stropil.html

Назначение и установка скользящих опор для стропил

При строительстве крыши деревянного дома очень важную роль играет скользящая опора для стропил.

Данная статья расскажет о том, что из себя представляет данный элемент кровельной конструкции и как выполнить его установку.

Скользящая опора для стропил компенсирует перекос стропильной системы, который появляется при усадке древесины. Посредством скользящей опоры закрепляют стропила к несущему брусу. Так создается самосбалансированная конструкция.

Этот элемент также применяют для соединения скользящих элементов и неподвижной основы.Скользящая опора имеет ряд преимуществ, к которым можно отнести легкость установки. Для ее выполнения не нужны специальные инструменты и навыки.

При зактеплении скользящей опоры нужно помнить, что на нее будут оказывать влияние негативные внешние факторы.

Для повышения несущей способности конструкции скользящие опоры покрывают цинковым расплавом.

Назначение скользящих опор

Скользящие опоры служат для фиксации стропил к мауэрлату при строительстве бревенчатых и брусовых зданий. Такое крепление предотвращает «зависание» кровли и распирание стен дома из дерева.

Естественная усадка свойственна для любого здания, построенного из массивов цельной древесины.

При усадке стропильной системы деревянного дома может произойти перекос либо ослабление конструкции. Для избежания данной проблемы используют плавающие стропила, при изготовлении которых используют скользящие опоры.

В состав скользящей опоры входит уголок с петлей и металлический кронштейн.

На стропильную систему оказывается большая нагрузка. Поэтому элементы, используемые при ее конструировании, изготавливают из прочных материалов. В соответствии с ГОСТ 14918-80 перфорированные скользящие опоры изготавливают из низкоуглеродистой стали марки 08 ПС, которая имеет высокую прочность.

Как известно, на крышу любого дома негативные атмосферные воздействия. Поэтому для того, чтобы снизить коррозийное воздействие материал дополнительно оцинковывают.

Важно отметить, что монтаж кровли с применением скользящих опор не требует больших трудозатрат, ведь для их закрепления к необходимым элементам конструкции потребуется лишь шуруповерт.

Особенности скользящей опоры для стропил

В первые годы эксплуатации дома из дерева усаживаются. Происходит постепенное изменение их размеров и геометрических форм под действием перепадов температур и влажности.

В результате высота всей стены изменяется из-за изменения высоты каждого бревна или бруса.

Можно прийти к выводу, что усадка стены напрямую зависит от ее высоты, то есть чем выше стена, тем сильнее будет усадка.

Максимальная усадка будет у той стены, которая располагается под коньком, поскольку она имеет наибольшую высоту.Наружные стены усаживаются меньше. Их усадка со временем приводит к изменению наклона кровли.

Cтропила, расположенные в коньке крепят с обеих сторон металлическими пластинами на шпильках. Благодаря такому креплению они могут вращаться относительно друг друга.

Нижние концы стропил при усадке не только поворачиваются, но и сдвигаются относительно стены. Поэтому если стропильную ногу закрепить к стене жестко и неподвижно, то она будет выпирать после усадки.

Стропильные ноги должны иметь возможность небольшого, но в то же время ощутимого поворота и сдвига вдоль внешней стены. Прочность крепления при этом не должна снижаться.

Раньше для этих целей использовали отожжённую проволоку. Скользящая опора для стропил является более эффективной заменой этому методу.

Если в стропильной конструкции используется клееный брус, то использование скользящей опоры является единственным способом, который обеспечивает необходимую подвижность и надежность.

Крепление необходимо располагать вдоль смещения балки. Для этого снимают слой древесины с верхнего бруса. На образовавшейся площадке крепят неподвижную нижнюю часть опоры. При выполнении монтажа опору нужно разместить таким образом, чтобы запас ее хода на сдвиг был максимальным.

Рекомендуется выполнять крепления опоры по обеим сторонам стропил. Но если угол ската крови незначительный и высота кровли небольшая, то одного крепления бывает достаточно.

Установка скользящих стропил

Скользящие стропила устанавливают в случае, если фронтоны дома сделаны из бревен или бруса, а коньковый прогон закрепляется в теле фронтона. Они предотвращают распирание стен дома, возникающее при изменении угла уклона кровли после усадки.

При этом стропила укладывают сверху на коньковый прогон, а затем закрепляют их шарнирным соединением. При таком соединении есть возможность изменения угла соединения стропил.
При изготовлении шарнирного соединения применяют соединяемые шпильками перфорированные пластины либо накладывают верхние части стропильных ног друг на друга и скрепляют с помощью шпилек с шайбами и гайками.

:

Источник: http://info-krovlya.ru/remont-krovli/skolzyashhaya-opora-dlya-stropil.html

Скользящая опора для стропил

Срок эксплуатации строительного объекта зависит от многих факторов. Необходимо использовать качественные материалы, делать всё в соответствии со СНИПами и применять подходящие инженерные конструкции.

Внимание! Когда говорится про применение скользящей опоры для стропил, каждому опытному строителю становится ясно, что дальше речь пойдёт об установке каркаса для крыши.

Крыша выполняет в здании одну из самых важных ролей. Она защищает внутренние помещения от атмосферных осадков и холода. Но чтобы эта конструкция служила верой и правдой долгие годы необходимо применение скользящих опор для стропил.

Стропила играют важную роль в поддержании конструкции скатной крыши, точнее, основную. Поэтому строители уделяют много времени их подбору и правильному монтажу. Именно на этапе монтажа требуется применение скользящих опор. задача этих конструкционных элементов крайне проста. Они не дают крыше разрушиться в процессе усадки дома.

Каждый новый дом со временем даёт небольшую усадку. Пожалуй, вам не раз приходилось общаться с соседями, у которых через несколько лет после возведения дома начинала течь крыша. Это и не удивительно, ведь они, скорей всего, не использовали при монтаже скользящих опор для стропил. Применение данных элементов позволило бы минимизировать вред от усадки и сохранить целостность кровли.

Конечно же, причина протечки может крыться и в чём-то другом. Но не учитывать при этом такой фактор, как разъезжающиеся стены нельзя. Опоры соединяют между собой стропила и основную конструкцию. Но их главное отличие от стандартных креплений заключается в подвижности. Они имеют некоторый люфт, который учитывает усадку.

Внимание! Применение скользящих опор для стропил гарантирует сохранение правильной геометрии крыши при условии, что все остальные строительные работы сделаны хорошо.

Особенности применения

В большинстве случаев применение скользящих опор для стропил оправдано при возведении бревенчатых объектов. Дело в том, что конструкции именно из дерева дают самую большую усадку. В общем, это где-то около восьми процентов от общего объёма.

Важно! Сильно на процесс усадки здания влияет влажность и используемые строительные материалы.

В наихудшем случае наблюдается неравномерная усадка объекта. Ведь не применение скользящих опор для стропил сильно вредит фиксирующим элементам, нанося им непоправимый ущерб. Как результат стропила теряют свои эксплуатационные качества. Нарушается герметичность и повышается риск обвала.

При наиболее неблагоприятном развитии обстоятельств приходится полностью менять крышку. Намного дешевле и практичнее с самого начала использовать скользящие опоры для стропил. Это идеальный вариант для срубов и других домов, основными материалами для возведения которых служат брёвна.

Особенности конструкции

особенность скользящих опор для стропил, обстоятельство, которым оправдывается их применения в современном строительстве — это отсутствие жёсткой фиксации. Подобного эффекта удаётся достичь благодаря металлическим элементам, которые при необходимости могут сдвигаться.

Скользящие опоры устанавливаются на верхние брёвна, которые обязательно должны быть несущими. В противном случае смысл применения данных конструкционных элементов теряется.

Если сравнить обычные фиксирующие конструкции со скользящими опорами для стропил, то во втором случае применяются специфические конструкты. Они в отличие от болтов, скоб и саморезов обеспечивают нужную для конструкции подвижность.

Подвижные элементы скользящих опор для стропил состоят из металлических полос. При этом одна часть крепится на стропила, а вторая на брёвна. Но при этом полосы не являются статичными объектами. Они имеют движущееся соединение.

Внимание! Для монтажа применяются специальные саморезы.

Дело в том, чтобы обычные саморезы не способны справиться с той нагрузкой, которая будет оказываться на подвижные элементы кровли. К ещё одному преимуществу применения скользящих опор для стропил можно отнести относительно невысокую цену, к тому же их можно приобрести в любом строительном магазине.

Скользящие элементы делаются из оцинкованной стали. К тому же в них есть готовые монтажные отверстия. Поэтому вам не придётся что-либо сверлить или доделывать. Данная технология позволяет стропилам легко менять своё положение. Благодаря чему сохраняется герметичность всей крыши.

Монтаж

Чтобы установить скользящие опоры для стропил необходимо применение специальных конструктивных элементов. Всё дело в подвижных деталях, которые требуют особенного обращения.

Чтобы стропила не упали под собственной тяжестью, используются специальные методики возведения кровли, обеспечивающие достаточную прочность всей конструкции и минимальную нагрузка там, где это возможно.

Сначала нужно сделать специальный полукруглый запил в месте установки. Именно по нему в последующем будет делаться монтаж. Потом между бревном и стропильной ногой нужно установить два или один шип. Количество зависит от наклона кровли. Именно они будут минимизировать нагрузку за счёт переноса части веса на брёвна.

Важно! Использование шипов позволяет обезопасить всю конструкцию от продольного сдвига.

Также возможно применение специальных пропилов. Они делаются в несущем бревне. Однако такой вариант возможен только в том случае, если угол ската относительно невелик. Мало того, в наличии должны быть промежуточные опоры.

Врезку в тело несущего бревна нужно осуществлять не более чем на три четверти от общего диаметра. В противном случае возникает риск ослабления конструкции. Если делать монтаж таким образом, то возникшее трение позволит удержать все элементы во время установки.

При монтаже конструкций такого типа допускается применение небольших групп рабочих. Самое же главное достоинство данной методики заключается в том, что даже при небольшой численности все работы можно сделать довольно быстро.

Какие условия нужно соблюдать при монтаже

Есть ряд условий, применение которых в большой мере гарантирует сооружение прочной и надёжной крыши, которая прослужит многие годы, к таким относят:

• Перемычками при соединении мауэрлата или верхнего венца сруба со стропильными ногами должны служить скользящие опоры для стропил. При этом, при их создании необходимо применение стали с толщиной в 2 мм. Длина каждого элемента зависит от предполагаемого смещения ног.
• Направляющую линейку нужно устанавливать параллельно ноге стропила. При этом уголок монтируется перпендикулярно. Применение подобной конструктивной особенности обеспечит скольжение даже при максимальной усадке.
• При изготовлении стропил нужно использовать доски, сечение которых составляет 200 на 50 мм.
• Перед монтажом каждый элемент конструкции нужно обработать специальными составами. Это гарантирует огнеустойчивость, а также защиту против гниения, плесени и насекомых.

Соблюдение этих условий позволит гарантировать долгую службу кровли даже в самых экстремальных условиях. Особое внимание нужно уделить подбору препаратов биозащиты.

Рекомендации при установке

Чтобы применение скользящих опор для стропил было оправданным и позволило укрепить всю конструкцию, необходимо следовать определённым рекомендациям:

• Объекты, на которые будут устанавливаться системы, должны иметь правильные пропорции.
• Все стропильные системы изготавливаются по созданному ранее шаблону. Это позволяет избежать подгонки и в то же время сохраняет все пропорции конструкции.
• При создании конькового соединения также могут использоваться подвижные элементы. Для креплений подойдут болты и шпильки. В качестве альтернативы можно использовать шарниры. Но их нужно дополнительно укрепить саморезами.
• Довольно часто при создании кровли со скользящими опорами используется технология наращивания досок. Эта методика позволяет работать даже с длинными пролётами. При соединении элементов необходимо применение длинных болтов. Наращивание должно делаться внахлёст. Монтажные отверстия должны быть друг от друга на расстоянии около 10 см.

Применение этих несложных рекомендаций при создании кровель с использованием скользящих опор для стропил позволяет добиться хороших результатов при сравнительно небольших затратах материалов и труда.

Итоги

Применение скользящих опор для стропил в домах из бруса оправдано усадкой, которая в первые несколько лет достигает восьми процентов. Эти конструкционные элементы позволяют сохранить герметичность и геометрические пропорции крыши.

Источник: http://dekor-okno.ru/skolzjashhaja-opora-dlja-stropil/

Опора для стропил скользящая: фото, размеры, применение

Основой деревянной крыши дома является каркас, удерживающий на себе кровельное покрытие. Он содержит большое количество элементов, каждый из которых необходим и предназначен для определенной функции. Одним из них является опора для стропил скользящая, служащая для предотвращения деформации крыши при усадке деревянного дома, когда меняется его геометрия.

Усадка деревянного дома

За один год сруб может стать ниже на 15 %. В среднем усадка составляет 8 %. При этом она может происходить неравномерно, что негативно сказывается на состоянии стропильной системы. Изменение размеров деревянного строения происходит круглый год. В дождливый летний сезон древесина разбухает, а зимой материал усыхает.

Кроме того, стены набирают и теряют влагу по-разному, в зависимости от освещенности и розы ветров. При наличии опоры на центральную несущую стену деформации у нее и наружных стен существенно отличаются, что также сказывается на неравномерных изменениях геометрических размеров дома.

В отопительный период стены, особенно центральная, уменьшаются в размерах от усыхания.

При отсутствии центральной стены могут возникнуть еще большие проблемы. Если стропильная система не собрана как ферма, ее жесткость значительно ниже. В результате на стены действует не только вертикальная, но и горизонтальная нагрузка. Под действием давления они могут выгнуться наружу, и дом в плане приобретет форму бочки. При этом крыша деформируется и провиснет в коньке. «Пятистенка» позволяет избавиться от этой проблемы или значительно ее уменьшить.

Применение винтовых домкратов

Для компенсации процессов осадки и сезонных подвижек дома могут быть установлены винтовые домкраты. Они должны быть расположены на всех вертикальных опорах в доме. Подкручиванием домкратов с помощью гаечных ключей производится компенсация подвижек бревенчатых конструкций.

Цель применения скользящих опор

Не всегда целесообразно жестко крепить стропильные ноги к мауэрлату или к балкам перекрытия гвоздями, скобами и т. п. В случае если коробка дома может дать усадку, надо создать возможность стропилам смещаться относительно опор. Раньше это делалось с помощью кованой проволоки, которой создавалось соединение с определенной степенью свободы частей конструкции.

С тех пор технология изменилась, и стали применять более совершенные устройства, такие как опора для стропил скользящая. Она крепится к стенам следующим образом:

• к верхнему венцу сруба;
• к верхней обвязке каркасного строения;
• к балкам перекрытия;
• к мауэрлату.

Для чего опоры делаются скользящими?

Скользящая опора дает возможность компенсировать перекосы каркаса крыши при его эксплуатации. При усыхании древесины происходит изменение геометрических размеров конструкций. Ширина дома при этом уменьшается, но за счет скольжения по балке перекрытия провисания или распирания кровли, приводящего к последующим протечкам, не происходит. Причина попадания осадков внутрь может быть другой, но недооценивать влияние деформаций от усадки ни в коем случае нельзя.

Достоинства скользящих опор

• Создание надежного соединения основы с кровлей.
• Обеспечение взаимного перемещения деревянных конструкций при усадке основания, сохраняющего прочность и герметичность крыши.
• Простота устройства, надежность и долговечность.
• Небольшая стоимость и возможность изготовления своими руками из подручных материалов. При этом стальные пластины должны быть толщиной не менее 2 мм и защищены сверху антикоррозионным покрытием.

Конструктивные особенности стропил

Пара стропил двускатной крыши изготавливается по одному образцу. Соединение в коньке делают встык, с зазором или внахлест. Между собой стропила соединяются металлической пластиной с болтами и гайками. Основная особенность конструкции заключается в создании скользящих креплений в нижних опорах. Стропила размещаются на мауэрлате сверху или с врезкой для фиксации конструкции в вертикальной плоскости.

Опора для стропил скользящая, служащая крепежным элементом, делается из двух частей:

• планка, фиксируемая на стропильной ноге;
• уголок с петлей, прикрепленный к несущему брусу (мауэрлату или опорной балке).

Есть еще более простой вариант того, как может быть сделана скользящая опора для стропил (фото ниже). Для этого применяется уголок с прорезью. Он крепится на стропиле вдоль его оси, а в прорези с зазором расположена головка болта, ввернутого в тело мауэрлата.

Эта опора для стропил (скользящая – Kucis 120х40х40) стоит всего около 25 рублей за штуку и проще других в монтаже.

Устройства изготавливаются из стальных оцинкованных пластин. Они крепятся с одной или двух сторон стропил. Двухсторонний вариант предпочтительней для крыш с высокой ветровой и снеговой нагрузками и малой массой кровельной конструкции. Крепеж применяется с покрытием против коррозии, чтобы не испортить древесину. Длина хода зависит от ожидаемых смещений и составляет от 6 до 16 см.

Открытые и закрытые опоры

Скользящие опоры для стропил («скользячки») открытого типа, состоящие из двух частей, можно изготавливать своими руками, но при этом следует пользоваться шаблоном. Все детали должны быть подогнаны по размерам. Открытое соединение состоит из изогнутой пластины (крепежной планки) и уголка с отверстиями для крепления (не менее пяти).

В закрытом соединении крепежная планка вставлена в держатель уголка с возможностью перемещения, но не вынимается из него и является неразборной. Собранная конструкция позволяет выполнять монтаж более качественно. При возникновении усилий отрыва стропила от мауэрлата под действием ветровых нагрузок петля может разогнуться, а скользящая опора стропил закрытая обладает большей прочностью.

Важно! Стропильную систему с возможностью скольжения относительно основания целесообразно изготавливать только для симметричной двускатной крыши. В этом заключается ее преимущество, поскольку повышается надежность при небольших затратах. Опоры можно применять и для односкатной крыши.

Скользящая опора для стропил: размеры

Опора включает в себя две составные части – направляющую пластину и уголок. От размера изделия зависит величина допустимого перемещения стропильной ноги.

Популярная скользящая опора для стропил Kucis открытого и закрытого типа имеет ширину пластин 40 мм, высоту опоры – 90 мм, длину – до 160 мм. Металл для пластин берется толщиной 2-2,5 мм. Они профилируются холодной штамповкой из низкоуглеродистой стали, обладающей хорошей пластичностью. Защитой от коррозии служит цинковое покрытие, нанесенное горячим способом. Приобретая изделия без покрытия, их следует покрасить краской, чтобы материал не ржавел.

Уголок крепится к опорному брусу. Если его поверхность круглая, для монтажа готовят ровную площадку, стачивая древесину на бревне под размер Г-образной части детали. На фото ниже изображена аналогичная скользящая опора стропил закрытая (Paz). Оба типа изделий изготовлены штамповкой и стоят недорого.

Направляющие крепятся к стропилам в крайнем положении, чтобы обеспечить максимальное перемещение. Поскольку при усадке крыши изменяется угол наклона относительно конька, в верхней части стропил необходимо сделать шарнирное болтовое соединение. Здесь могут применяться специальные пластины с перфорацией.

Условия, гарантирующие прочность, надежность и долговечность крыши

• Соблюдение необходимых механических свойств и размеров скользящих опор для стропил.
• Расположение направляющей опоры параллельно оси стропила, а уголка –перпендикулярно, чтобы обеспечить надежное скольжение.
• Поперечное сечение досок под стропила не должно быть менее 150х50 мм.
• Каркас крыши должен быть обработан антисептиком и огнестойким составом.
• Соблюдение правильных пропорций каркаса крыши.
• Изготовление всей стропильной системы по шаблону.
• Создание шарнирного конькового соединения.
• Наращивание стропильных ног должно производиться поочередно в нижней и верхней частях.

Скользящая опора для стропил: применение для других целей

Компенсация усадки древесины применяется не только на каркасах крыш. Ее используют везде, где нужно создать возможность перемещения частей деревянных конструкций, например, при возведении перегородок в домах из дерева. Если необходимо отделать стену в ванной комнате керамической плиткой, просто обшить ее листовым материалом нельзя.

Надо установить «плавающий» каркас, зафиксированный сверху на скользящие опоры, а затем уже крепить к нему гипсокартон, на который будет наклеиваться плитка. Причем зашивка делается не до самого потолка. При деформации стен каркас будет оставаться неподвижным, и облицовка не разрушится.

Заключение

Скользящие опоры для стропил в деревянных домах необходимы для предотвращения деформации крыши при усадке дома. Особенно активно она происходит в первые годы после постройки (около 8 %). Правильная установка стропил позволит обеспечить постоянную герметичность и прочность крыши.

Источник: https://autogear.ru/article/254/703/opora-dlya-stropil-skolzyaschaya-foto-razmeryi-primenenie/
