Скользящая система стропил

В этой статье:

Скользящая опора для стропил, использование скользящей

08-04-2017Крыша

Не обращая внимания на обилие современных стройматериалов, отличающихся долгим сроком работы и доступной ценой, натуральное дерево столетиями не теряет свои лидирующие позиции в частном домостроении, благодаря экологической безопасности и исключительной энергоэффективности.

Но, при постройке брусовых либо бревенчатых домов появляется одна неприятность – сильная усадка сооружения, которая не разрешает перекрывать его сразу же по окончании окончания строительства. Из-за данной особенности материала нереально сходу приступить к внутренней отделке и переехать в новый дом.

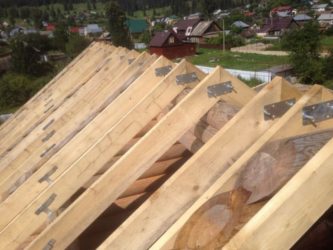

Избежать деформации крыши при усадке окажет помощь особое устройства – скользящие стропила, об устройстве которых мы поведаем в нашей статье.

Устройство

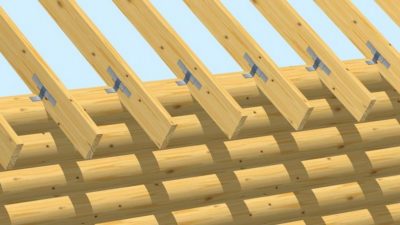

Скользящими опорами для стропил именуют особый устройства, каковые нужны, дабы соединить элементы стропильного каркаса между собой, но покинуть им маленький запас хода, предотвращающий деформирование конструкции в ходе усадки. В быту эти крепежные элементы довольно часто именуют ползунами либо салазками. Они складываются из двух частей, одна из которых есть неподвижной, а другая способна скользить. Скользящие опоры изготавливают из особо прочного, устойчивого к коррозии металла, талантливого выдерживать большие нагрузки. Преимуществами этого метода крепления стропил считают:

Возможность крыши изменять свою геометрию в ходе усадки, благодаря чему возведение кровли возможно делать сразу после завершения строительства деревянного дома, не ждя полного подсыхания древесины.
Облегчение процесса крепления стропил. Применение особых подвижных креплений сокращает долю ручного труда при сборке стропильного каркаса, сокращает временные затраты на кровельные работы.
Снабжает надежное крепление. Скользящие опоры, изготовленные в заводских условиях, проходят пара этапов проверок качества, исходя из этого гарантированно выдерживают снеговые и ветровые нагрузки, которым подвергаются стропила в ходе эксплуатации.

Учтите, что подвижные крепления для стропил повергаются интенсивным нагрузкам в ходе эксплуатации, исходя из этого они изготавливаются лишь из высокопрочной, низкоуглеродистой стали толщиной не меньше 2 мм.

Функции

Усадка – процесс трансформации размеров деревянных построек из-за понижения влажности древесины, каковые продолжаться в течении 1-3 лет с момента постройки. Наиболее деятельно усадка происходит в первоначальный год, за который дом может стать ниже на 1-2 ширину 1-2 венцов. Как раз вследствие этого свойства дерева не рекомендуется делать перекрытие крыши сразу после постройки. Скользящая опора для стропил решает эту проблему, делая в конструкции стропильного каркаса следующие функции:

Предотвращение деформации стропил в ходе усадки деревянного дома. Благодаря таковой подвижной системе, стропильные ноги подстраиваются под размеры и геометрию сооружения, компенсируя распирающие нагрузки, которым подвергаются несущие стенки.
Обеспечение подвижности каркаса при эксплуатации. Древесина – натуральный материал, который в ходе эксплуатации, кроме того по окончании окончания процесса усадки, может изменять свою влажность и размеры. Про деревянные дома говорят, что они «дышат», исходя из этого стропильный каркас крыши должен подстраиваться под них, кроме этого изменяя размеры при увеличении либо понижении влажности.

Обратите внимание! Многие уверены в том, что в случае если стропила и коробка дома изготавливаются из одного и того же материала, то стропильная система в ходе усадки не будет деформироваться. В действительности, усадка различных узлов конструкции происходит неравномерно. Наряду с этим происходит изменение размеров и геометрии элементов каркаса сходу в нескольких плоскостях.

Разновидности

Применение подвижных креплений для фиксации стропильных ног к мауэрлату – единственный метод не допустить деформацию крыши в ходе усадки деревянных домов. В большинстве случаев, ползуны имеют достаточно обычную конструкцию, складывающуюся из статичного основания-направляющего и уголка с петлей, который по нему перемещается. Различают следующие разновидности подвижных креплений:

Открытого типа. Скользящие крепления для стропил открытого типа являются разборную конструкцию, складывающуюся из направляющей, прочно фиксируемого к стропильной ноге, и уголка, который крепится к мауэрлату стропильного каркаса. Отличаются разные модели всего по 2 факторам: количеству крепежных отверстий, которых возможно от 1 до 5, и запасом хода. Минимальный запас хода скользящей опоры образовывает всего 60 мм, а минимальный – 160 мм. Чем данный параметр больше, тем лучше крепление защищает от деформаций, снабжая большую подвижность стропилам.
Закрытого типа. Скользящая опора стропил закрытая, в отличии от открытой, не планирует и не разбирается. Это цельная, монолитная конструкция, которая продается и устанавливается сходу в собранном виде. В таком случает уголок, прикрепляемый к мауэрлату, имеет петельку, через которую в ходе изготовления крепления продевается направляющая планка, фиксируемая на стропила.

Опытные кровельные мастера уверены в том, что подвижные крепления для стропил открытого типа намного эргономичнее для монтажа, особенно в случае если сборка стропильного каркаса выполняется руками неопытного работника. Иначе, закрытые опоры надежнее в эксплуатации, и выдерживают громадные нагрузки.

Технология монтажа

Процесс сборки стропильного каркаса крыши при помощи подвижных креплений мало чем отличается от стандартной процедуры. Однако, он требует большой точности размеров при изготовлении элементов, и выдержки однообразного угла между концом и основанием кровли стропильной ноги при ее установке. Происходит монтаж стропильной системы в такой последовательности:

Сперва на несущие стенки дома укладывают мауэрлат. Данный элемент стропильного каркаса крыши делает опорные функции, равномерно распределяя нагрузки между опорами и передавая их на фундамент. В бревенчатых либо брусовых зданиях функции мауэрлата смогут делать верхние венцы.
Делают шаблон стропильной ноги, который станет примером для изготовления всех остальных стропил конструкции.
На конце каждой стропильной ноги делают запил под мауэрлат. Умелые мастера отмечают, что ни за что нельзя делать выпилы в мауэрлате, тек как это снижает его прочность и несущую свойство.
Сперва устанавливают первую и последнюю стропильную несколько, шепетильно контролируя угол между элементами с помощь выверенного строительного уровня.

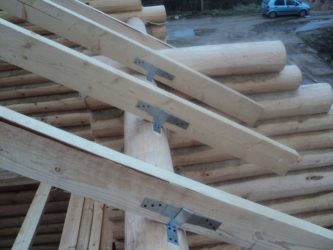

Опора скользящая для стропил крепится на нижнем конце ноги. Дабы обеспечить надежную фиксацию, нужно закрепить направляющую и бегунок 2-3 крепежными элементами.
Верхние концы стропильных ног в области конькового соединения фиксируются посредством гвоздей либо железных пластин, соединенных посредством шпильки, снабжающей подвижность конструкции.
Между первой и последней стропильной парой натягивают шнур, а после этого устанавливают остальные элементы конструкции.

Не забывайте, что выбор длины направляющей планки подвижного крепления зависит от вероятной величины усадки дома. Чем больше влажность древесины, использованной для постройки, тем больше должен быть размер салазок.

-инструкция

Источник: https://blog-oremonte.ru/krysha/skolziashchaia-opora-dlia-stropil-ispolzovanie-skolziashchei.html

Применение скользящей опоры для стропил и виды

Деревянные кровельные конструкции подвержены деформации. Это обусловлено с изменениями, происходящими с геометрией древесины, в процессе естественной усадки. Поэтому при возведении кровли необходимы технологии, которые дают возможность предотвратить ее распирание или провисание.

Жесткое крепление для решения подобных задач совершенно не подходит. При выборе гвоздей скоб или иных аналогичных вариантов крепежа стропил, скажем, к мауэрлату, стоит сначала призадуматься, склонна ли конструкция к усадке. Конечно, эта проблема не нова, и традиционно для ее решения использовали скрученную проволоку, устойчивую к разрыву. Она надежно соединяла стропильные ноги с верхним венцом сруба, оставляя некоторую степень свободы для элементов несущей конструкции.

В настоящее время существует более совершенный способ, который был специально разработан для этих случаев, – скользящая опора для стропил. Среди ее достоинств можно отметить простоту монтажа, надежность и долговечность.

Cкользящая опора для стропил: для чего она ↑

Любое деревянное сооружение, независимо от того, из какого материала он построен – бруса или бревна, лафета или полулафета, через несколько лет после сдачи в эксплуатацию непременно начнет изменять размеры, причем довольно ощутимую.

На заметку

Это практически не касается клееного бруса, поскольку его прессуют в процессе изготовления. Хотя это совсем не означает, что геометрия сооружения из клееного бруса не может нарушиться, к примеру, из-за усадки фундамента.

Изменения размеров стен существенно отражается на стропильной системе. Поведение ее элементов в коньковом соединении и в местах опирания на стену при этом отличается. В первом случае стропила «пытаются» повернуться вокруг оси, во втором – к вращательному движению добавляется еще поступательное.

Если стропила жестко закрепить на стены, то они будут передавать деформацию сооружения на крышу, и в течение некоторого времени она, кажущаяся в начале такой надежной, начнет проседать в центральной части, скаты искривятся и т. д.

Избежать осложнений подобного рода можно только в одном случае, если позволить стропилам смещаться в точках соединения без изменения своей формы. Именно для этого и служит скользящая опора для стропил. Более эффективно она работает в конструкциях из цельных кусков древесины, в которых есть с центральные стены, проходящие параллельно коньковому брусу.

Изготовление и цена ↑

Обычно стропильные ноги работают в нестандартных условиях. Преимущественно это повышенная влажность либо конденсат и влага, попавшая в подкровельное пространство. Их производят из стали с низким процентным содержанием углерода, что позволяет довольно просто обрабатывать металл. Для повышения показателей прочности изделия проходят процесс раскисления.

Скользящие опоры (фото ниже) изготавливают способом холодной штамповки. Материал защищают от коррозии с помощью гальванического покрытия, полученного при его обработке по технологии горячей оцинковки. Таким образом предотвращают преждевременное разрушение металлического крепления.

Если заводское защитное покрытие отсутствует перед установкой скользящую опору стропил покрывают масляной краской, которая берет на себя функцию антикоррозийной защиты.

Эти системы, как и все остальные, рассчитываются заранее. К примеру, при покупке для бревенчатого сруба учитывается степень усадки бревен:

195-миллиметровые брусья дают усадку в 11,7 мм для первого года.
через три–пять лет – еще 2–4 процента.

При выборе учитывают также:

примерный вес покрытия;
расчетную силу нагрузок на кровлю от ветра и снега.

Стоимость этих изделий в среднем колеблется в пределах 100–180 руб.

Виды и характеристики ↑

Данный элемент имеет составную конструкцию, открытую или закрытую. В нее входят:

направляющая, которую крепят на стропило;
металлический кронштейн, уголок, загнутый определенным образом на 90⁰, имеющий опорную площадку.

По верхней части уголок имеет петлю, которую надевают на направляющую. При подобном подходе стропильный брус приобретает некоторую степень свободы. Он может двигаться в определенную сторону на промежуток, соответствующий длине направляющей. Зона скольжения обеспечивает кровле запас смещения, а также устойчивость при усадке дома.

Размеры скользящей опоры для стропил:

длина опоры варьируется в диапазоне 10–48 см;
высота – 9 см;
ширина – порядка 4 см.

Скользящую опору часто называют перфорированной.

Какие скользящие опоры стропил надо ставить? ↑

Различают следующие виды подобных опор или скользянок:

открытая система состоит из двух раздельных элемента. На обоих концах направляющей имеются отверстия – два либо три. Сколько их будет на конкретном изделии зависит от его производителя. К примеру, на скользящей опоре стропил ра1 78 120 их два, а на моделях Kucis – три. Отличаются они также величиной хода подвижной части – 60 и 90 соответственно. Количество отверстий на опорной части уголка самое большее пять штук.

закрытая устанавливается уже собранной как единая конструкция. Чтобы закрепить пластину к бревну, необходимо предварительно вырезать врубку, ширина которой совпадает с шириной Г-образного участка скользящего крепления. В противном случае затруднится ход элементов, а возникшее при этом трение может стать причиной перегибов или повреждений.

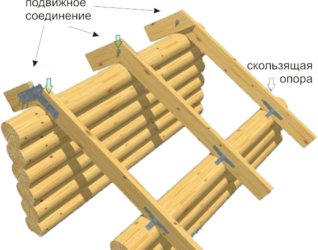

Следует обратить внимание и на коньковое соединение стропильных элементов. При деформировании стен, как правило, меняется и угол их сочленения с коньком. Поэтому чтобы не допустить деформирования плоскости крыши и или сбалансировать смещение рекомендуется применять скользящую опору стропильной системы на конек. Помимо прочего, такой подход облегчает монтаж. Таким образом, обеспечить надежность опоры в этих случаях можно без необходимости в сложных вырезках на элементах несущей конструкции.

Применение ↑

Усадку древесины могут вызвать разные причины, скажем, влажность, резкие колебания температуры и прочее. Но какой бы ни была причина, результат будет тем же – усадка древесины приводит в движение и стропила – они стремятся изменить свое положение по отношению к другим элементам стропильной системы. Из стен больше всех дает усадку расположенная под коньковым брусом, что же касается внешних стен, то их усадка меньше.

Функционально скользящая опора нужна для прочной фиксации стропил к стене и опорному брусу в вертикальной плоскости. Соединение, имеющее несколько степеней свободы, позволяет сбалансировать конструкцию. Скомпенсировав усадку, они позволяют сохранить прочность и устойчивость к нагрузкам от воздействия снега и ветра.

Нередко подобный способ крепления используют также в случаях, когда требуется зафиксировать элементы некоторой конструкции так, чтобы дать им возможность перемещаться по отношению друг к другу. Рассмотрим пример ванной в деревянном доме, если предполагается частично отделать ее стену плиткой. Прежде всего ее обшивают материалами типа ГВЛ или ОСП. Делают это по предварительно изготовленному каркасу, при этом, что крайне важно, «плавающему».

Это связано с тем, что по истечении некоторого времени стены могут начать оседать. Помимо этого они регулярно испытывают сезонные деформации. Проблему можно решить только при выполнении двух условий:

зашивка, недоведенная до конца стены;
закрепление каркаса с использованием скользящих опор.

Вариантов установки опор под стропильные ноги два. Их или устанавливаются попарно, то есть с одной и другой стороны стропила, или только с одной. Одностороннее крепление возможно только в регионах, отличающихся низким уровнем нагрузок от снега и ветра и для конструкций с небольшой массой. Во всех других случаях рекомендовано двухстороннее крепление.

Установку опор начинают после выполнения конькового соединения и выполнения пропил в опорном брусе. Длина хода должна соответствовать расчетному значению смещения, на который сдвигаются стропильные ноги, когда стены дают усадку и деформируются под воздействием тепло-влажностных изменений.

Внимание!

Важно учесть, что если врезка в мауэрлат выполнена глубже его ¾, то это может существенно ослабить конструкцию крыши.

Отметим некоторые конструктивные особенности монтажа:

К верхнему бревну крепят неподвижную составляющую опоры. Крепление выполняют на ровную площадку, предварительно стаченную на брусе.
Вторая составляющая часть опоры крепится на стропильную ногу, которую, в свою очередь, фиксируют к коньку либо на скользящих, либо шарнирных соединениях, которые допускают изменение уклона стропильных ног по отношению к коньковому брусу.
Направляющую планку при монтаже необходимо расположить параллельно ребрам стропила.
Петля уголка, которая находится на направляющей планке, первоначально должна быть расположена в его нижней части, поскольку стропила, когда стены дают усадку, садятся вниз.
Площадку скользящей опоры в обязательном порядке располагают строго под углом в 90⁰ по отношению к осям, проходящим по центру стропильных ног.
Крепеж выполняют, используя саморезы, имеющие антикоррозийное покрытие.

Источник: http://stylekrov.ru/skolzyashhaya-opora-dlya-stropil.html

Скользящая опора для стропил – устройство, функции, применение

Несмотря на обилие современных строительных материалов, отличающихся длительным сроком службы и доступной стоимостью, натуральное дерево веками не теряет свои лидирующие позиции в частном домостроении, благодаря экологической безопасности и исключительной энергоэффективности.

Однако, при постройке брусовых или бревенчатых домов возникает одна проблема – сильная усадка сооружения, которая не позволяет перекрывать его сразу же после окончания строительства. Из-за этой особенности материала невозможно сразу приступить к внутренней отделке и переехать в новый дом.

Избежать деформации крыши при усадке поможет специальное устройства – скользящие стропила, об устройстве которых мы расскажем в нашей статье.

Правила монтажа скользящих опор для стропил

Современное строительство включает в себя возведение зданий самых различных типов, но при этом кровли с несколькими скатами продолжают сохранять лидерство в качестве наиболее перспективных. В случае деревянных построек высока вероятность усадки, которая приводит к деформации конструкции. Это значит, что необходим элемент конструкции, позволяющий ей приспосабливаться к изменению конфигурации. Таким элементом является скользящая опора для стропил.

Что они собой представляют?

С помощью таких опор стропила крепятся к несущему брусу, благодаря чему удается получить сбалансированную конструкцию. Эта деталь используется и в других случаях – при необходимости соединения нескольких скользящих элементов с неподвижной основой.

Если вас интересует, как выглядит ломаная крыша, фото вы сможете посмотреть на нашем сайте.

Подробнее о стропильной системе односкатной крыши гаража читайте в отдельной статье.

Помимо придания конструкции стропил дополнительной прочности, скользящие опоры обладают массой достоинств, одним из которых является легкость монтажа, которая не требует специальных инструментов и навыков.

Использование скользящей опоры сокращает затраты ручного труда в процессе возведения крыши, поскольку в этом случае нет необходимости в осуществлении ручной балансировки деталей конструкции кровли.

Функции и характеристики скользящих опор

Назначением скользящих опор является их прикрепление к мауэрлату во время строительства бревенчатых и брусовых домов. Эти перфорированные элементы многократно подтвердили свою эффективность: скользящий способ крепления предупреждает зависание кровельной конструкции и распирание стен деревянной постройки.

Абсолютно все строения, созданные из массивов цельной древесины (к ним относятся рубленое и оцилиндрованное бревно и профилированный брус) подвержены естественной усадке. В результате усадки стропильной системы строения из дерева происходит ослабление конструкции, возможны значительные перекосы. Изготовленные с использованием скользящих опор плавающие стропила решают эту проблему.

Составными частями этих крепежных элементов являются металлический кронштейн и уголок с петлей. В основном они обладают следующими параметрами:

высота: 90 мм;
ширина: 40 мм;
толщина: 2 мм;
длина: от 90 до 160 мм

Поскольку стропильная система должна выдерживать большие нагрузки, все применяемые крепежные элементы, включая скользящие стропила, должны быть изготовлены из прочных и надежных материалов. Низкоуглеродистая сталь, являющаяся материалом для изготовления скользящих крепежей, соответствует этим требованиям

Процесс монтажа кровельной конструкции с использованием этих крепежных элементов не представляет сложности: для его осуществления требуется только шуруповерт.

Сфера использования опор

Процесс усадки деревянных домов идет особенно интенсивно в течение первых нескольких лет эксплуатации. Изменение форм и размеров конструкции в основном обусловлено изменениями температурного фона и уровня влажности. При этом меняется высота каждого отдельного бревна или бруса, следствием чего становится общее изменение высоты стены, которое складывается из изменения параметров каждого элемента в отдельности. Из сказанного можно заключить, что по мере увеличения высоты стены увеличивается и степень ее усадки во время эксплуатации. Максимальной высотой обладает расположенная под коньком стена – значит, и ее усадка является наибольшей.

Стены, служащие опорой для расположенных по краям дома стропил, подвергаются меньшей усадке. В течением времени этот процесс приводит к изменению угла наклона крыши. По этой причине появляется необходимость учитывать данные геометрических изменений при осуществлении крепления стропил и обеспечения подвижности соединений.

Расположенные в коньке стропила создают вращающимися относительно друг друга, с двух сторон закрепляя их с помощью изготавливаемых на основе металла пластин на шпильках.

Определенную сложность представляют нижние края стропил, так как во время усадки они не только поворачиваются, но и сдвигаются относительно стены. Устройство жесткого и неподвижно зафиксированного крепления стропильной ноги к стене приведет к ее выпиранию в результате усадки.

Для стропил необходимо обеспечить возможность не очень большого, но все же ощутимого поворота и определенного сдвига вдоль стены без сокращения степени прочности крепления. В прежние времена с этой целью использовали отожженную проволоку. С ее помощью верхнее бревно привязывалось к стропильной ноге. Такой прием обеспечивал подвижность и надежность создаваемого крепления.

Скользящие опоры для стропил стали эффективной, наиболее удобной в плане монтажа и удовлетворяющей всем требованиям заменой описанному способу. При его использовании стропильная нога надежно закрепляется на брусе или бревне мауэрлата. Если в системе стропил используется клееный брус, этот метод становится единственным, обеспечивающим одновременно необходимую подвижность и прочность. Местом расположения крепления является участок вдоль смещения балки. Для этого древесина верхнего бруса стачивается. В результате получается площадка – на ней и крепится неподвижная нижняя часть опоры.

При выполнении монтажа опора должна располагаться таким образом, чтобы запас ее хода на сдвиг оказался максимально возможным.

Как правило, крепление стропил производится по двум сторонам стропильной ноги, однако при низкой кровле и небольшой величине уклонов кровельных скатов можно ограничиться одним креплением.

Стропильная нога, имеющая промежуточные опоры между брусом мауэрлата и коньком, также должна быть закреплена с помощью скользящей опоры.

Изготовление скользящих опор

Эти детали в большинстве случаев эксплуатируются при повышенной влажности и нередко контактируют с водой, конденсатом, проникающими под кровельный скат. При изготовлении скользящих опор необходимо учитывать сильное воздействие этих и других отрицательных факторов внешней среды. По этой причине их предварительно покрывают слоем цинкового расплава, дополнительно легированным другими веществами для сокращения подверженности коррозии и улучшения прочностных характеристик, благодаря чему повышается общая несущая способность конструкции.

Изготовление самих скользящих опор производится методом холодной штамповки на основе довольно прочного и пластичного материала – низкоуглеродистой стали марки 08 ПС. Процентное содержание углерода в ней – 0,08%, что дает возможность качественно штамповать материал. Балансирование прочностных характеристик элемента осуществляется методом раскисления.

Виды опор скользящего типа

Все применяемые в настоящее время скользящие опоры делятся на две группы:

Открытого типа – такие конструкции составлены двумя отдельными элементами. Первым является направляющая, прикрепляемая к стропильной ноге. Это изогнутая стальная пластина с отверстиями на концах. На каждом конце их может быть два или три – конкретное количество зависит от производителя. Меняется также величина длины хода подвижного элемента. Наименьшее значение должно составлять 60 мм, наибольшее – 160 мм. Уголок (неподвижная часть элемента) имеет до 5 отверстий.

Закрытого типа – эта разновидность опор не разбирается на составные части и представляет собой целостную конструкцию. Монтаж осуществляется в собранном виде. При таком варианте неподвижная часть имеет форму уголка со специальным держателем на длинной стороне: в него продевают планку крепления.

Монтаж

Скользящие стропила монтируются в том случае, когда материалом для фронтонов являются бревна или брус, а крепление прогона конька осуществляется в теле фронтона. Такое требование необходимо для предупреждения распирания стен при изменении величины угла уклона кровли в процессе усадки.

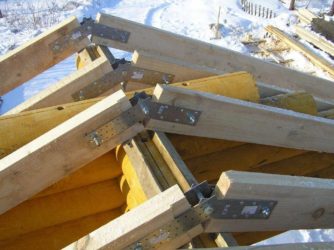

Стропила укладываются на коньковый прогон сверху и закрепляются с помощью шарнирного соединения. В этом случае сохраняется возможность изменить угол, под которым соединяются стропильные ноги.

Изготовление такого соединения производится на основе соединяемых шпильками перфорированных пластин. Вторым вариантом является накладывание верхних частей и соединение с помощью шпилек с шайбами и гайками.

При этом должны соблюдаться некоторые условия:

Соединение мауэрлата (в данном случае – верхнего венца сруба) со стропильными ногами осуществляется с помощью скользящих опор. Как правило, их размеры соответствуют следующим параметрам:

90 х 90 х 40;
120 х 90 х 40;
160 х 90 х 40;
270 х 90 х 40 мм

Выбор длины определяется предполагаемой величиной смещения стропильных ног.

Скользящие опоры монтируются при помощи саморезов с защитным покрытием – в обратном случае они могут стать самым слабым звеном всей конструкции.
Во время монтажа направляющая линейка скользящей опоры должна быть закреплена параллельно стропильной ноге, а установка уголка производится перпендикулярно ноге в верхней части. Такой прием обеспечивает возможность скольжения при максимально возможной длине усадки.
Укладка стропильных ног на мауэрлат осуществляется сверху или посредством врезки в тело мауэрлата. Максимально допустимая глубина врезки не должна превышать ¾ диаметра бревна или бруса мауэрлата.
Материалом для изготовления стропил служат доски сечением 200 х 50 или 200 х 150 мм. Они должны быть обработаны особыми био- и огнезащитными средствами.

Другие способы использования скользящих опор

Скользящие крепежные элементы могут использоваться везде, если есть необходимость обеспечения движения деталей деревянных конструкций – например, при создании зашивок и перегородок деревянных построек.

ВЫВОДЫ:

Скользящая опора для стропил является очень важным элементом кровельной конструкции, позволяющим компенсировать перекосы системы стропил, которые возникают в процессе эксплуатации вследствие усадки древесины.
С помощью таких опор стропила крепятся к несущему брусу, благодаря чему удается получить сбалансированную конструкцию.
Скользящий способ крепления предупреждает зависание кровельной конструкции и распирание стен деревянной постройки.
Составными частями этих крепежных элементов являются металлический кронштейн и уголок с петлей.
Изготовление скользящих опор производится методом холодной штамповки на основе низкоуглеродистой стали марки 08 ПС.
Скользящие опоры бывают открытого и закрытого типов.
“Скользячки” монтируются под 90-градусным углом по отношению к стропильной опоре по специальным запилам. Такой способ обеспечивает беспрепятственное движение конструкции.
Скользящие опоры закрепляют при помощи саморезов с защитным покрытием.
Для обеспечения возможности скольжения при максимально возможной длине усадки направляющая линейка скользящей опоры должна быть уложена параллельно стропильной ноге, а установка уголка производится перпендикулярно ноге в верхней части.

Как выполняется жесткое и скользящее соединение стропил узнайте из видеосюжета.

Источник: https://rooffs.ru/stropilnye-sistemy/stropila/skolzyaschaya-opora.html

Как установить скользящие стропила

Организация стропильной конструкции для обустройства кровли в дальнейшем в деревянном доме является ответственным мероприятием.

Малейшая ошибка со временем может привести к полному разрушению объекта, в лучшем случае – к потере им своих технических характеристик (герметичности).

Чтобы обеспечить целостность стропильной конструкции и кровли в целом, в то же время учесть особенности деревянного строения (его усадку), используют скользящие стропила.

Чем вызвана необходимость использования скользящих стропил?

Любой конструкционный материал деревянного дома – обычное бревно, профилированный, клееный брус, в ходе эксплуатации дает усадка. Она продолжается на протяжении первых 2-5 лет после строительства.

Она заключается в потере бревна естественной влаги, которая не может быть удалена искусственным способом в ходе обработки материала. Процент естественной усадки может составлять 5-8% от общего объема древесины.

Однако опасность заключается не в присутствии усадки, а в ее неравномерности. То есть каждое бревно теряет влагу в большей или меньшей степени.

В результате происходит нарушении конструкции системы стропил, которые соединены с кладкой жестким способом – при помощи железных скоб или болтов. Стропила с нарушенной геометрией не могут выступать надежной опорой для кровли. Последняя в свою очередь провисает, теряет герметичность.

Скользящие стропила, благодаря особой конструкции, могут компенсировать неравномерность усадки бревна, тем самым сохранив правильной геометрию крыши.

Что собой представляет система “скользящие стропила”?

Скользящие стропила в деревянном доме состоят из двух элементов – металлические кронштейн и петля с уголком.

Они выполняются из высокопрочного материала – стали, марки 08 ПС, которая в своем составе содержит низкий процент углерода – 0,08% (согласно ГОСТу 14918-80).

Именно благодаря этому кронштейн и петля могут выдержать на себе всю нагрузку стропильной системы на протяжении длительного промежутка времени, при этом не потеряв своей целостности.

Стандартные характеристики для скользящей стропильной системы следующие:

толщина – от 2 мм;
40 мм ширины;
в высоту до 90 мм;
длина находится в диапазоне 90 мм – 160 мм.

Принцип работы системы такой: кронштейн крепиться при помощи болтов на стропило, петля – на бревно. Таким образом, конструкция перемещается относительно друг друга, тем самым компенсирую изменение геометрии здания и перекос крыши.

Техника монтажа скользящих стропил

Поскольку вышеуказанная система является динамичной (движущейся) структурой, то просто поверх опорного бревна ее установить не получится. В таком случае она упадет под собственным весом.

Для этого в опорном бревне делают полукруглый запил. Также на стропиле делается шип, его угол должен соответствовать углу наклона крыши. Это позволит снять нагрузку из системы и переместить ее на опорное бревно.

Глубина прореза не должна превышать ¾ диаметра бревна, в противном случае оно может разрушиться. Упор также делается на глубину не более ¾ балки. Если не придерживаться данного условия, ослабится несущая способность конструкции. Врубку выполняют в 30 см от свисающего края балки.

Далее ведется монтаж крепежных элементов скользящих стропил.

:

Источник: http://info-krovlya.ru/remont-krovli/skolzyashhie-stropila.html

В каких случаях применяют скользящие стропила

Основой скатной крыши является стропильная система, которая отвечает за надежность всей конструкции и определяет ее облик.

В возведении крыши одним из наиболее ответственных моментов является крепление стропил.

Предназначение скользящей стропильной системы

Во время строительства деревянных домов очень важно учитывать одну особенность – со временем дерево дает усадку, причем процесс этот протекает с разной интенсивностью в различных частях крыши: наибольшая усадка, как правило, наблюдается под коньком, наименьшая – у боковых стен.

Таким образом, изменяется треугольник бревенчатого фронтона и нарушается вся геометрия верхней конструкции здания.

Выходом из этой ситуации является использование в качестве крепежа подвижных элементов вместо классического жесткого закрепления стропил скобами или саморезами.

Стропильные ноги соединяются с мауэрлатом – верхним венцом сруба – с помощью скользящих опор. Благодаря «скользячке» стропильный брус может смещаться на определенное расстояние вдоль своей оси.

Если стропильный брус будет иметь возможность немного сместиться, не нарушая при этом целостность скатов, это позволит равномерно распределить нагрузку и избежать перекоса крыши.

Кроме того, применение подвижного соединения упрощает монтажные работы – скользящие крепления уменьшают трудоемкость процесса возведения крыши.

Особенности скользящего крепления стропил

Пары стропильных ног должны быть изготовлены по единому образцу, одного размера. В коньке сруба стропила соединяют с помощью особых пластин.

Различают два способа соединения:

внахлест;
встык. В этом случае обязательно оставляют зазор.

Нижний конец стропильной ноги фиксируется скользящим креплением.

Стропильные ноги укладывают:

сверху;
с врезкой в тело мауэрлата.

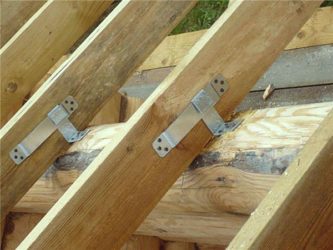

Конструктивно крепежный элемент состоит из двух частей: металлическая планка фиксируется на стропильную ногу, уголок с петлей закрепляется на несущем брусе. Обе детали выполняются из прочной оцинкованной стали.

Крепления бывают:

Скользящие опоры могут быть с различной длиной хода, от 60 до 160 мм – все зависит от того, какое ожидается смещение стропил по отношению к мауэрлату.

В случае самостоятельного изготовления «скользячек» нужно пользоваться шаблоном, выполняя все детали одинаковыми.

Чтобы конец стропила не скользил по балке, его фиксируют, применяя специальные методы.

Способы фиксации:

одним зубом с упором. Этим методом производится соединение в случае большого наклона – если угол между стропилом и балкой 35 градусов и более;
зубом с шипом и упором. Чтобы избежать передвижения стропильной ноги вбок, вместе с одинарным зубом используется шип;
с упором в конце балки.
Этот способ подразумевает вырезку зуба-упора, одна плоскость которого упирается в запил балки, другая – ложится на конец балки.

Врубка двумя зубами применяется для менее крутых крыш, когда угол составляет менее 35 градусов.

Здесь также существует несколько вариантов исполнения: один упор с шипом и один – без, оба упора с шипами, а также применение замка с двумя шипами.

Характерные особенности монтажа:

каждое стропило изготавливается из досок, как правило, 150 или 200 на 50 мм. Если возникает необходимость удлинить стропильную ногу, наращивание производят внахлест, располагая отверстия хаотически – это позволит не допустить раскалывания деревянной доски;
несущее бревно в центре должно составлять перпендикуляр по отношению к скользящим элементам;
все скользящие элементы фиксируются на полукруглых запилах параллельно друг другу, чтобы не допустить заклинивания.
При этом необходимо выбрать крайнее положение «скользячки»;
в коньковом соединении скользящей стропильной системы должны использоваться шарнирные соединения;
опоры устанавливают с двух сторон стропила, исключение составляют небольшие по размеру кровельные конструкции, на которые серьезной ветровой нагрузки не ожидается.

Допускается применение данного метода и для односкатной крыши, так как с инженерной точки зрения двускатная крыша – это пара односкатных.

Простой способ доказал свою эффективность: использование скользящих стропил позволяет сбалансировать крышу деревянного сруба и не допустить ее деформации в наиболее сложное первое время после установки, когда усадка древесины может составлять до 15 процентов за год.

Источник: http://okrovle.com/ustrojstvo-krysh/skolzyashhie-stropila.html
