Скользящее соединение стропил

Устройство скользящих опор для стропил

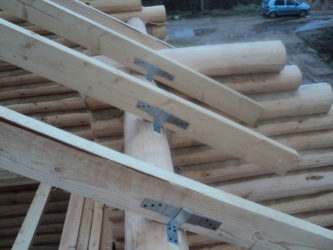

Скользящая опора для стропил — необходимая деталь каркаса любой крыши с наклонными скатами.

Скользящие опоры или скользячки — своеобразный крепеж, который позволяет стропилам скользить по перекладине, на которой они закреплены.

Это необходимо для того, чтобы во время усадки дома стропила не вырвало «с мясом».

Область применения

С течением времени здание усаживается. Этот процесс носит неравномерный характер — одни стены усаживаются быстрее, другие — медленнее.

Это приводит к изменению угла наклона скатов. Данные изменения необходимо учитывать еще на этапе устройства крыши. Скользящие опоры позволяют закрепить стропила подвижно.

Скользящие держатели, закрепленные на коньки, позволяют стропилам проворачиваться относительно перекладины, на которой они закреплены.

Сложнее создать подвижное соединение на пятке стропил, так как эта деталь должна иметь возможность не только поворачиваться, но и двигаться параллельно стене.

Схема усадки стропил

Если на здании, склонному к усадке, закрепить стропила неподвижно, то через некоторое время эти элемент кровли деформируются, что приведет к разрушению всей конструкции.

Обеспечив стропилам хотя бы небольшой поворот и возможность сдвигаться вдоль стены, можно избавиться от этой проблемы. Важно, чтобы держатель стропила при этом не потерял своей прочности.

Раньше стропила закреплялись скользящим способом жженной проволокой, которой просто привязывали стропильную ногу к перекладине.

Проволока закрепляла стропилину и в то же время позволяла ей смещаться на несколько сантиметров.

Сейчас с этой же целью используют скользящие опоры для стропил — метизы, изготовленные промышленным способом.

Такой крепеж удобнее в монтаже и прочнее проволоки. Он надежно фиксируется на мауэрлат или конек.

Если детали стропильной системы изготовлены из клееного бруса, то скользящие опоры становятся единственным способом достаточно крепко закрепить стропила.

Держатель закрепляют на участке вдоль смещения перекладины. Для этого на брусе стачивается небольшой участок. На полученной плоской площадке закрепляют неподвижную часть держателя.

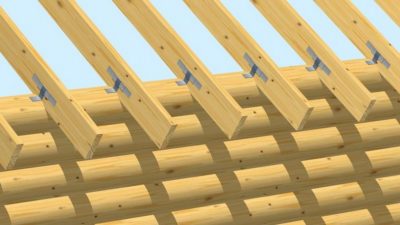

Скользящие опоры устанавливают с обеих сторон стропильной ноги, на более плоских кровлях допустимо использовать по одному креплению на каждую стропилину.

В наслонной системе скользящие держатели закрепляют на мауэрлате, коньке и на промежуточных опорах.

Скользящие опоры можно разделить на два типа.

:

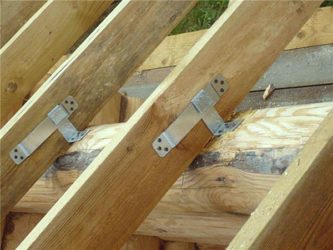

Открытые — такой держатель состоит из двух деталей: направляющей и собственно крепления.

Направляющую неподвижно закрепляют на стропилине — эта деталь представляет собой выгнутую металлическую пластину, на одном конце которой есть отверстия под резьбовой крепеж.

В направляющую входит подвижная деталь скользящей опоры, которая называется «уголок». Он должен иметь возможность передвигаться по направляющей на расстояние от 6 до 16 сантиметров.

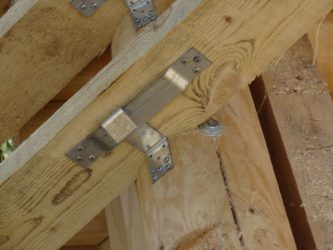

Закрытая скользящая опора устанавливается в собранном виде. На уголке имеется отверстие-держатель — в него просовывают планку и закрепляют оба ее конца на стропиле неподвижно. В этом случае стропила смогут передвигаться как вправо-влево, так и вверх-вниз.

Изготовление скользящих опор

Кровельный крепеж эксплуатируется в неблагоприятных условиях. В некоторых случаях он контактирует с водой. На него может попадать конденсат, образующийся в подкровельном пространстве.

Поэтому скользящие опоры изготавливают из прочного металла — легированной стали – и покрывают антикоррозийным цинковым слоем с добавкой легирующих веществ, увеличивающих коррозионную устойчивость покрытия.

Крепкие и надежные метизы увеличивают несущую способность стропильной системы.

Сами скользящие держатели изготавливают методом холодной штамповки из стали 08 ПС. Небольшое содержание углерода в металле позволяет качественно штамповать изделия. Для повышения прочности деталь раскисляют.

Схема скользящей опоры для стропил

Если на крепежном изделии нет гальванического покрытия, то перед установкой его нужно покрыть слоем масляной краски.

Общие правила эксплуатации и монтажа скользящих стропильных систем:

• скользящие стропильные системы могут быть установлены на здании правильной геометрической формы;
• в системе присутствуют подвижные детали, поэтому до начала монтажа крыши измеряют периметр коробки и проверяют его соответствия проекту;
• сами стропила делают по одному шаблону — это позволяет получить одинаковые детали;
• в скользящих стропильных системах подвижный узел, как правило, делают на мауэрлате, а иногда еще и коньковом перекрытии;
• для создания подвижных узлов используют шпильки и саморезы как соединительные оси;
• длинные пролеты перекрывают наращенными пиломатериалами, при этом соединение проводится внахлест с помощью кронштейнов или саморезов;
• при наращивании пиломатериалов в них заранее проделывают монтажные отверстия;
• расстояние от монтажных отверстий до края доски составляет минимум 10 сантиметров;
• для прочности соединения отверстия просверливают в хаотичном порядке;
• каждая опора скользящих стропил устанавливается параллельно предыдущей и под углом 90 градусов к несущий балке — это обеспечит защиту от заклинивания подвижных элементов;
• скользящие опоры закрепляют перпендикулярно стропилине;
• скользящую опору прикрепляют гвоздями или саморезами с антикоррозийным покрытием;
• длина хода стропилины в опоре должна соответствовать расчетному значению смещения стен при усадке;
• врезку в мауэрлат нельзя выполнять глубже, чем на 1⁄4, чтобы не ослабить эту важнейшую деталь стропильной системы.

Как правило, скользящие опоры выпускаются следующих размеров (в сантиметрах):

• 9х9х4;
• 12х9х4;
• 16х9х4;
• 27х9х4.

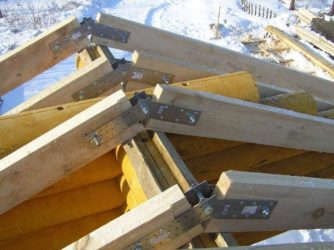

Шарнирное соединение стропила поверх конькового бревна

Существует несколько способов закрепления стропил на коньковом бревне:

• встык;
• внахлест;
• на погоне и/или коньковом брусе.

При креплении встык сделать скользящее крепление стропил невозможно. Верхние концы стропил при этом опираются друг друга и неподвижно скрепляются металлическими пластинами, которые не позволят им смещаться.

При закреплении стропил на прогон они не только скрепляются над коньком встык, но еще и помещаются в пропил на коньковом брусе и прогоне, то есть жесткость крепления стропил увеличивается.

Если стропила прикрепляются к коньковому брусу способами встык и на прогон, то скользящую опору устанавливают в месте соединения стропил с мауэрлатом.

Сделать это можно одним из следующих способов:

• выполнить запил на стропиле и уложить на мауэрлат;
• соединить элементы наискось двумя гвоздями;
• закрепить одним гвоздем, вбив его сверху вниз в мауэрлат через ногу;
• вместо гвоздей использовать стальные пластины с отверстиями;
• закрепить ногу к мауэрлату с помощью скобы;
• выпустить стропильную ногу за стену и закрепить крепежной пластиной;
• использовать особый крепеж — салазки.

Все эти способы крепления позволят стропилу опираться на балку основания, но при перемещении элементов коробки детали стропильной системы смогут сдвигаться, что предотвратит проседание и деформацию кровли или верхней части стен.

:

Для подвижного соединения подходит способ внахлест. В этом случае можно использовать не скользящие опоры, а шарнирное соединение.

Стропила над коньковым брусом соединяются не торцами, а боковыми сторонами и скрепляются друг с другом болтом или шпилькой, что позволяет им смещаться относительно друг друга в вертикальной плоскости.

Пошаговый алгоритм монтажа скользящих элементов на мауэрлат:

1. в верхней части мауэрлата делают пропилы глубиной примерно на одну четверть высоты бруса;
2. в пропил вставляют стропильную ногу — она должна прочно входить в приготовленный для нее зазор;
3. справа и слева стропильной ноги закрепляют скользящие опоры открытого типа, по одной с каждой стороны;
4. сначала закрепляют направляющие, вкручивая в отверстия, расположенные по концам детали, оцинкованные саморезы.

Важно: направляющие прикручивают не к верхней или боковой плоскости мауэрлата, а к его ребру. Для этого предварительно ребро стесывают, чтобы на месте прямого угла получилась плоская площадка.

Далее в загнутый конец окончательно закрепленной на мауэрлате направляющей вставляют рейку и вкручивают саморезы в боковую поверхность ноги, прикрепляя деталь с обоих концов.

Аналогично закрепляют скользящую опору с другой стороны ноги. Все, подвижный стропильный узел готов.

При работе электроинструментом на закрепление одной скользящей опоры уходит не более трех минут, на устройство всего подвижного узла, включая работу с электропилой, — десять минут.

Что будет, если в постройке, подверженной усадке, закрепить стропила неподвижно? Последствия для здания будут самыми плачевными. Форма деформации будет зависеть от типа крыши.

Например, при двускатной крыше после усадки фасада вместе с фронтоном между стеной и кровлей образуется сквозная щель, в которую свободно пройдет рука.

Но еще хуже, если будут оседать боковые стены — в этом случае скаты приобретут вогнутое положения и придется заново переделывать всю кровлю, чтобы вернуть ей нормальный вид.

Скользящие стропила позволяют каркасу крыши проседать одновременно с усадкой фронтонов, что способствует сохранению стен в целости.

Скользящий крепеж, предназначенный для стропил, можно использовать не только в кровельных работах, а везде, где требуются подвижные соединения: при строительстве деревянных перегородок, отделке стен деревянных домов кафелем и пр.

Источник: http://kroemsami.ru/skolzyashhaya-opora-dlya-stropil-ustrojstvo-i-primenenie.html

Соединение стропил — узлы и способы

Система стропил – это главная система кровли, какая обеспечюет прочность всей крыши. В её состав входит очень много компонентов, между собой связанных всевозможными вариантами соединения.

Но главную нагрузку несут стропильные ноги, и поэтому от соединения на качество стропилин,  их установки на мауэрлат подчиняется  крепость кровли и защищенность пространства внутри дома.

Стропильные конструкции могут быть наслонными и висячими. Но независит от их конструкции они при любых обстоятельствах передают нагрузки от авторитета крыши и свой личный  вес на несущие стены, колонны или остальные конструкции. Также, соединения стропилин совершается не только с мауэрлатом (брусок — база конструкции стропил), но и с другими компонентами системы стропил. Также они порой настаивают повышения длины, и в этом варианте совершается соединение стропилин меж собой.

Виды стропильных соединений

Подобным образом, все узлы соединения стропилин можно поделить образно говоря на группы:

• узел соединения стропилин с мауэрлатом;
• узлы соединения стропилин с добавочными компонентами системы стропил, придающие крепость и жесткость;
• узлы стыкования стропилин при их удлинении.

Способов соединения стропилин  с мауэрлатом  есть два. Это твёрдое соединение и скользящее. Но  делать все соединения только твёрдыми невозможно, потому как дереву свойственны подобные характеристики, как  увеличиваться и сжиматься в зависимости от условий погоды. При твёрдом соединении стропилин могут появиться большие распорные нагрузки на несущие стены, что ведет к их деформирования.

Подобное соединение используют очень часто при наслонных стропилинах, когда необходимо объединить стропильную ногу с мауэрлатом. При этом соединение  стропилин на коньке жёстким уже не устраивается.

При твёрдом креплении стропилин с мауэрлатом  должны  исключаться любые существующие старания – крутящие, скользящие, сдвигающие, поворачивающие.  Чтобы получить узлы соединения стропилин твёрдыми  применяют два способа:

• путем устройства врубки на стропильной ноге;
• путем нашивки на стропилину  подпорного бруска.

Врубка или седло на стропильной ноге изготавливается на глубину, не превышающую 1/3 высоты дощечки. Для изготовления жёсткого соединения, стропило упертое седлом в мауэрлат, крепится 2-мя  гвоздками, забиваемыми под угол друг к другу  с боков стропильной дощечки, и одним по вертикали.

При подобном креплении формируется очень крепкое твёрдое соединение. Именно так очень часто соединяют стропилины  с  мауэрлатом  при сооружении разных кровель.

Иной вариант соединения стропилин с мауэрлатом состоит в том, что к стропилине подшивается брусок длиной в 1 метр, с помощью какого стропило упирается в мауэрлат. С боковой стороны оно закрепляется с помощью уголков из металла, чтоб убрать сдвиг по сторонам.

Если стропильная нога  закрепляется к затяжке, то чтоб оно не скользило на конце  и не случилось раскола конца затяжки,  крепление выполняют методом шипа или двойного зуба на расстояние от края затяжки 30см или больше.

Для добавочного крепежи стропилин со стенками строения, независит от используемого способа соединения, их крепят проволокой, которая закладывается в кладку на этапе строительства стен или с помощью анкеров, какие также устанавливаются во время устройства стен.

Скользящее соединение исполняют при устройстве наслонных стропилин. Висячие стропилины в таком соединении не имеют нужды, потому как опираются на коньковый прогон и не делают распорных нагрузок на несущие стены строения. Очень часто висячие стропилины используют для строений, сооружаемых из бревна оцилиндрованного или бруска.

После постройки дерево еще пару лет изменяет собственные физические свойства, т. е. совершается проседание строения. При этом система стропил постоянно находится в движении и жёсткое крепежи  приводит к переменам в стенках. Прежде чем объединить стропилины в узле крепежи, ему делают требования для некоей свободы движения. Достигают этого тремя вариантами.

На стропильной ноге изготавливается запил, который упирается в мауэрлат. Крепление стропилины делается забиванием 2-ух гвоздей с двух сторон стропильной ноги наискось в мауэрлат или забиванием одного гвоздя сверху в мауэрлат. Взамен крепежи гвоздками используются скобки и железные пластины с готовыми отверстеями под гвозди.

• Стропило выпускается на конкретную длину за границы стены и закрепляется к мауэрлату с помощью уголков из металла.
• Применяется специализированная железная конструкция крепежи с названием «салазки».
• В любом случае стропило упирается в мауэрлат, но при конкретных обстоятельствах  оба компонента могут выполнять подвижки  в отношении друг к другу.
• Подкосы, распорки и бабки висячих стропилин  фиксируются к ним при помощи скобок и хомутов. Плюс ко всему стропильные ноги фиксируются к стенам проволочным скрутками, чтоб уменьшить риск срыва кровли крепким ветром.

соединение стропильных ног

Порой при больших пролетах кровли требуется удлинить стропильные ноги.  Пиломатериал, поступающий в реализацию, больше 6-ти метров в длину не бывает, и поэтому необходимо делать соединение стропилин по длине. Способов соединения есть несколько:

• сращиванием дощечек косым прирубом;
• соединением встык;
• соединением внахлест.

При соединении  косым прирубом торцы стропильных брусков или дощечек соединяют под угол в 45 градусов. Соединяют сверху  с помощью болта  диаметром от12 до 14 мм.

соединение встык изготавливается обрезанием торцов стропильных брусков или дощечек  строго под угол в 90 градусов. Соединения прикрываются с 2-ух сторон накладками из дощечек, какие прибиваются гвоздками или ввинчиваются саморезами как в шахматах, или накладки выполняют в виде пластин из металла с зубьями.

При соединении внахлест торцы брусков или дощечек могут быть обрезаны под любым углом. Дощечки накладываются друг на друга с заходом концов не меньше чем на 1 метр. Крепление дощечек делается так же как в шахматах.

соединение стропилин в коньке делается  разнообразными вариантами.

• Можно обрезать дощечки под угол, так для получения плотного соединения и потом  скрепить при помощи гвоздей, какие забиваются с 2-ух сторон.
• Можно крепить стропильные ноги конкретно к коньковому бруску, выполнив на срезе запил необходимой формы.
• Объединяют дощечки стропилин между собой на коньке  внахлест, пробивая их гвоздками или прикручивая саморезами.
• Для всякого из этих вариантов рекомендуется дополнительно укреплять соединения накладками из дощечки или пластинами из металла.
• Висячие стропилины крепятся меж собой с помощью одинарного или двойного зуба ( при высоких нагрузках) или  «в шип».

Все узлы соединения стропилин с компонентами кровли для верности крепятся металлическими деталями крепежи  — болтами, скобками, дюбелями, саморезами.  При крепеже болтами, в древесных деталях приготовляется отверстие диаметром на 1 мм поменьше, чем диаметр используемого болта. Металлические скобки, заколачивают с боков стропилин и объединяемых деталей.

соединение стропилин меж собой сверху при помощи ригеля выполняют вариантом « вполдерева», при этом крепление увеличивают нагелями или болтами, дополнительно забивают скобы из металла.

Когда стропилины ставятся одного и того же размера, профессионалы рекомендую делать шаблон, по какому  будут делаться все дальнейшие врезки, врубки, запилы на всех других стропилинах. Это ускорит работу и предоставляет гарантию правильности выполненных соединений.

Источник: https://CertainTeed.by/articles/soedinenie-stropil-uzly-i-sposoby

Правила монтажа скользящих опор для стропил

Даже в современном строительстве скатные кровли остаются наиболее перспективным и часто применяющимся видом. Однако, создание их основы – стропильной системы сопряжено с некоторыми трудностями. Прежде всего, это наличие усадки у вновь возведенных зданий, которая неизбежно ведет к деформации всей кровельной конструкции.

Избежать этого поможет использование при монтаже плавающих элементов, способных корректировать в некоторых пределах конфигурацию систем, компенсируя усадку. К таким элементам относятся скользящие опоры для стропил.

Функции и особенности применения скользящих стропильных опор

Основное назначение скользящих опор – прикрепление стропильных ног к мауэрлату, обеспечение надежности соединения и его подвижности. Практика неоднократно доказала эффективность такого способа крепления – он позволяет избежать зависания стропильной системы и распирания стен здания.

От усадки не застраховано ни одно сооружение. Хотя и принято считать, что наиболее характерен этот процесс для бревенчатых домов, однако даже здания из клееного бруса и камня (кирпича, шлакоблока и т.д.) не застрахованы от подобных явлений – усадка грунта под фундаментом, бетона и строительного раствора сказывается на кровельной системе.

Таким образом, со временем может происходить изменение угла наклона скатных крыш, что требуется учитывать при проектировании и изготовлении, прежде всего, стропильной конструкции.

Решение задачи плавающего соединения стропил в коньке оказывается достаточно простым – меняется только угол их соединения. Для обеспечения подвижности используются специальные шарниры. Отлично подойдут для этой цели и металлические пластины, закрепленные на шпильках.

Гораздо сложнее обстоит дело с нижними концами стропил. Усадка сооружения требует от них не только поворота в определенных пределах, но и линейного перемещения по отношению к стене.

Довольно долго подвижность обеспечивали, привязывая стропильную ногу к верхнему бревну отожженной проволокой. Использование скользящих стропильных опор позволило сделать процесс монтажа более удобным, быстрым, простым (для него не требуются ни специальные навыки, ни специализированный инструмент), повысив при этом показатели надежности. При всех этих преимуществах, которыми обладают скользящие опоры для стропил, цена их невысока и доступна практически каждому, кто ведет строительство собственного дома.

Конструкция и характеристики скользящих опор

Скользящая опора для стропил, представляет собой конструкцию из двух элементов:

• Направляющая, которая устанавливается на стропило.
• Кронштейн (уголок) с опорной площадкой и петлей для направляющей.

Кронштейн загнут под углом 90 градусов, опорная площадка – перфорированная для крепления к мауэрлату. Отверстия для крепления к стропильному брусу имеются и на обоих краях направляющей.

Опора в сборе (в петлю кронштейна вставлена направляющая, все детали закреплены на соответствующих элементах конструкции задания) предоставляет стропильному брусу свободу перемещения в вертикальном и горизонтальном (на длину направляющей) направлениях.

Скользящие опоры для стропил выпускаются в двух основных вариантах конструкции:

• Открытая система – разборная, из двух отдельных элементов.
• Закрытая система – единая неразборная конструкция.

Изготавливаются все детали опор из низкоуглеродистой оцинкованной стали, к примеру, марки 08ПС. Такие материалы обеспечивают необходимую прочность конструкции, а также устойчивость к коррозии при воздействии различных факторов (что особенно важно, поскольку эксплуатируются плавающие опоры, чаще всего, в условиях повышенной влажности и значительных перепадов температур).

Размеры скользящих опор для стропил:

• высота кронштейна – 90 мм;
• ширина – 40 мм;
• длина направляющей – от 90 до 160 мм (с учетом мест для крепления);
• толщина стального листа – до 2 мм.

Особенности технологии монтажа скользящих опор для стропил

Опоры, как и стропильную систему в целом, рассчитывают на этапе проектирования здания учитывая:

• степень усадки бревен (к примеру, в первый год усадка 195мм бренна составляет 11,7, и еще 2-4% в после 3-5 лет);
• вес покрытия;
• ветровые нагрузки на кровлю и нагрузки при выпадении снега.

Для монтажа стропильной системы применяют два способа установки опор – попарно с обеих сторон стропильного бруса, или только с одной стороны. Важно! Односторонний монтаж допускается только в регионах с незначительным уровнем ветровых нагрузок.

Технология установки предполагает первоначальное выполнение конькового соединения. Затем выполняется пропил в опорном брусе.

Необходимо помнить, что глубина пропила мауэрлата не должна превышать ¾, чтобы не снижать надежность конструкции кровли.

Необходимо соблюдать следующие правила:

• кронштейн устанавливают на ровную площадку (предварительно сточенную) на верхнем бревне;
• направляющая крепится на стропильную ногу;
• планка направляющей располагается параллельно ребрам стропила;
• опора монтируется таким образом, чтобы обеспечить максимальный запас хода;
• для крепежа используют саморезы с антикоррозионным покрытием.

Процесс установки стропильной системы со скользящими опорами показан на видео.

В каталоге магазина «Крепежный дом» представлены скользящие опоры для стропил в нескольких модификациях. Объединяет их высокое качество изготовления и материалов. Покупатели могут скользящие опоры для стропил купить в нашей компании по самым выгодным ценам.

Источник: http://krepezhnydom.ru/articles/view_articles/5

Виды и монтаж скользящей стропильной системы

Деревянное домостроительство долгие годы сохраняет лидирующие позиции. Однако, древесина в качестве строительного материала имеет некоторые качественные характеристики, среди которых высоки процент усадки, что неминуемо провоцирует развитие деформационных изменений в конструкции. Именно по этой причине используются скользящие стропильные опоры.

Назначение и область применения

Скользящий вариант опор позволяет конструкции легко приспособиться к конфигурационным изменениям различного характера, в том числе при геометрических изменениях в процессе естественной усадки.

Процесс жёсткого крепления стропильной конструкции на мауэрлат или к балкам перекрытия посредством крепёжных элементов порой бывает нецелесообразен.

При склонности коробки сооружения к усадочным процессам, рекомендовано позволить ногам стропильной системы свободно смещаться по отношению к опоре.

Раньше при строительстве с этой целью использовалась максимально прочная проволочная система, при помощи которой стропила соединялись с верхней частью возведённого сруба. В условиях современного домостроения такое крепление выполняется специальным крепёжным элементом – скользящей опорой, которая отличается простотой установки, надёжностью и долговечностью. Стоит учитывать, что для любой подвижной опоры характерно наличие фиксированных рамок для выполнения движений.

Характеристики и размеры скользящих опор

Скользящие опоры являются перфорированными элементами, которые высоко эффективно предупреждают зависания кровельных конструкций и процесс распирания стен в условиях деревянного домостроения.

Усадка дома и стропильной системы

Результатом усадки деревянной стропильной конструкции является значительное ослабление всей системы и возникновение многочисленных перекосов. Использование скользящих опор плавающих стропил позволяет минимизировать негативное влияние усадки. Составные части таких элементов представлены металлическим кронштейном и уголком с петлевой частью.

Основные параметры:

• высота — 9 сантиметров;
• ширина — 4 сантиметра;
• толщина — 2 миллиметра;
• длина — 9 — 16 сантиметров.

Все элементы отличаются высоко степенью прочности и надёжности, а для установки требуется использовать шуруповёрт.

Виды опор

В зависимости от типа возведённой стропильной системы могут применяться несколько способов для скрепления основных элементов. Чаще всего в качестве материала для изготовления таких креплений используется низкоуглеродистая сталь, прошедшая процесс горячей оцинковки.

В качестве скользящих соединении могут быть использованы две разновидности:

• открытый тип скользящего соединения
• закрытый тип скользящего соединения

Полноценное крепление для подвижных соединений выполняется на основании расчётов для равномерного распределения создаваемых нагрузок на стены сооружения. Кроме того, необходимо учесть не только вес стропильной системы, но и всей возводимой кровли.

Вариант открытого соединения

Характеризуется наличием двух открытых элементов: направляющей, которая крепится на стропильную ногу и является стальной изогнутой пластиной с отверстиями и неподвижного уголка. Количество отверстий под крепления на направляющей может варьироваться, а длина хода составляет не менее шести сантиметров и не более шестнадцати сантиметров. Уголок имеет не более пяти отверстий.

Открытый вариант скользящей опоры

Вариант закрытого соединения

Представляет собой единую и монолитную конструкцию и монтируется в уже собранном виде. Уголок неподвижной части имеет на длинной стороне специальный держатель, через который выводится крепёжная планка. Целесообразно приобретать стропильные соединения в готовом виде, что позволит выполнить максимально качественный монтаж.

Закрытый вариант скользящей опоры

Монтаж скользящей стропильной системы

Установка опоры

Основой скользящих опор служат две детали, представленные направляющей и согнутой пластиной. При эксплуатации направляющая выполняет скольжение, амплитуда которого не превышает пределов согнутой пластины.

Помимо подвижности при монтаже учитывается надёжность крепления, не позволяющая мауэрлату или несущему бревну в условиях значительных кровельных нагрузок оторваться.

Для скользящих соединений характерно выполнение креплений перпендикулярно стропилам, что обуславливает проведение запила под прямым углом.

Основы монтажа заключаются в следующих действиях:

• выполнение полукруглого запила на опорах стропильных ног;
• установка шипов, позволяющих снять нагрузку с стропильной конструкции.

Иногда можно встретить выполнение крепления другим способом, когда производится устройство специальных пропилов на 75 % в несущих брёвнах. Создание незначительного трения большой площади позволяет удержать систему в условиях сильных ветров и обильных снегопадов. Такой метод используется при наличии небольшого угла кровельного ската или в условиях наличия промежуточных опор. В процессе монтажа используются качественные, оцинкованные саморезы.

Подробнее о монтаже своими руками смотрите в видео.

Подводим итоги

• Монтаж скользящих соединений возможен исключительно на кровлях, имеющих корректную и геометрически правильную форму.

• Установка выполняется только после проведения выверки всех параметров сооружения на соответствие размеров, что позволит упростить монтажные работы и минимизировать необходимость «подгонки» всех элементов.

• Подвижные соединения могут быть использованы не только для крепления стропил и стен, но и для обустройства коньковых соединений.

• Предотвратить заклинивания на подвижных системах позволяет выполнение строго параллельного крепления всех опор скользящих стропил друг к другу и перпендикулярно мауэрлату.

Источник: https://netosadkam.ru/ustrojstvo-kryshi/stropilnaya-sistema/skolzyaschaya-opora.html

Скользящая опора для стропил

Чтобы соорудить кровельную систему правильно, для начала нужно заняться подготовкой ее основным элементов.

Среди них выделяют:

• Конек – верхний элемент крыши. По первому сделанному коньку делается обязательный шаблон, который после поможет изготовить необходимые к коньку элементы;
• Удлиненные доски для дома большого размера. В этом случае нужно проделать специальные отверстия для болтов в стыковочной доске. Их необходимо просверливать при помощи сверла дрели – только в этом случае древесная структура не повредится.

Застройщик должен не забывать при устройстве кровельной системы про массу кровельного материала, а также про осадки различного рода. Как известно, в нашей стране бывает снежная зима, в период которой выпадает большое количество осадков в виде снега.

Усадка древесины также играет большую роль во время расчета кровельной системы. В этом случае необходимо исходить из размеров сечения бревна. Например, при таких показателях, как 195х195 миллиметров, общая величина усадки по карнизам или фронтам должна составлять 6%.

Когда все важные элементы будут рассчитаны и подготовлены, можно приступать к возведению стропильной системы.

Скользящая стропильная система состоит из следующих элементов:

• кровельный конек;
• опоры стропильных ног, предназначенные на промежуточные балки;
• опоры стропильных ног, предназначенные на карнизный свес.

Чтобы прикрепить конек крыши, необходимо приобрести стыковочные пластины. Что касается опоры стропильных ног к промежуточным балкам, то в этом случае нужна скользячка для стропил. Такие скользящие элементы часто применяются при сооружении стропил.

Скользящие опоры для стропил необходимо крепить к каждому стропилу в перпендикулярном положении (детальнее: «Как крепить стропила»). Скользячки для стропил должны выполняться точным запилом в брусьях. Правильная установка стропил будет только в том случае, если элемент будет установлен под углом в 90 градусов.

Скользячка может быть установлена в самом крайнем положении. В этом случае будет обеспечен максимальный ход стропильной системы в дальнейшем процессе усадки дома. То есть, усадка древесины никак не отразится на состоянии стропильной системы. Когда процесс стабилизируется, то можно снова укладывать постоянное кровельное покрытие. Обратите внимание на фото – на них представлены главные элементы стропильной системы скользячка. Здесь же представлена скользящая опора стропил закрытая.

Как использовать скользящие стропила

Устройство скользящих стропил отлично подойдет для домов, изготовленных из брусьев и бревен. На фото представлены некоторые варианты таких построек. Как известно, дома такого типа усаживаются в первое время, поэтому кровельная система должна быть правильно продумана. Скользящие крепления стропил в этом плане особенно важны. В этом случае стропильные ноги крепятся к срубу. Такой план стропил характерен для бревенчатого фронтона.

Как известно, усадка бревенчатых домов, составляющая почти 10%, происходит неравномерно. Данный фактор влияет на состояние всей конструкции здания.

Обычно скользящие крепятся к стропилам из дерева на бревно конька. При этом стропила могут соединяться встык или внахлест. Для этого используют стальные пластины, болты и гвозди.

От веса крыши будет зависеть выбор сечения стропил. Отлично подойдет обрезная доска толщиной в 50 миллиметров и шириной в 200 миллиметров.

Стропильные ноги нельзя крепить жестко к мауэрлату, так как в этом случае возможно распирание стен сруба, а также провисание крыши. Скользящее крепление стропил подразумевает использование специальных кронштейнов. Обычно они изготовлены из высокопрочной стали в два миллиметра. Они также снабжены уголком, который обеспечивает скольжение опоры. Такие кронштейны можно купить в любом строительном магазине за недорогую цену. Направляющая линейка такого механизма должна крепиться строго параллельно стропилам.

Скользящая опора для стропил предохранит крышу деревянного дома от деформаций

Уголок на бревне должен быть расположен в перпендикулярном положении.

Только в этом случае во время усадки дома не будет его перекоса. Уголок должен крепиться на том уровне линейке, при котором допустимо дальнейшее скольжение стропил по всей длине, когда будет происходить процесс усадки дома.

Как крепятся стропила

Стропило должно быть правильно и надежно прикреплено.

Если оно просто уперто в балку, то при некотором усилии в будущем конец стропила может начать понемногу скользить. Данный фактор приведет в итоге к разрушению всей кровельной системы.

Таким образом, стропила необходимо надежно и правильно закрепить. В этом случае используются такие элементы, как зуб с шипом и упором, зуб просто с упором и упор в конце балки.

От угла наклона стропила будет зависеть то, сколькими зубьями будет происходить соединение. Обычно оно делается при помощи одного или нескольких зубьев. При помощи крепления стропильной системы таким методом давление одного элемента передается другому элементу.

Если угол наклона крыши большой, то лучше использовать одинарные зубья для соединения балок и стропил. Обычно угол наклона в этом случае составляет больше 35 градусов.

• В пятке стропильной ноги необходимо изготовить зуб с шипом;
• В балке нужно вырезать определенный упор. В нем должно быть обязательно гнездо для расположения шипа. Глубина шипа в этом случае составляет приблизительно 1/3 часть от толщины балки. Слишком большая глубина может ее ослабить;
• На дистанции 25 – 40 сантиметров от края свисающей балки происходит врубка. Таким образом можно избежать скола ее конца под нагрузкой, которая может быть вызвана в будущем стропилом.

Что касается одинарных зубьев, то они обычно имеют шипы, которые в будущем исключают вероятность сдвига стропильной ноги. Такой метод соединения называют зуб с шипом и упором.

Если наклон крыши составляет наоборот, меньше 35 градусов, то в этом случае площадь трения о балку перекрытия необходимо увеличить. Таким образом, необходимо произвести врубку двумя зубьями.

Она может иметь следующие варианты:

• два упора, то есть, идти с шипом или без шипа;
• иметь два упора с шипами;
• иметь замок с 2-мя шипами.

Есть и другие варианты с двумя зубьями. Первый способ является самым распространенным. В этом случае в балку врезается шип с упором для одного зуба, потом вырезают его для второго зуба. Затем в стропиле проделывают проушину с упором для 1-го зуба, для 2-го стропила вырезают упор. Зубы должны в этот момент врезаться на одну и ту же глубину.

Стропила могут соединяться при помощи затяжки, но такой способ менее распространен. В этом случае в ноге стропила вырезают зуб-упор. Затем одна плоскость зуба укладывается на край поверхности балки. Вторая же плоскость зуба должна упираться в запил, который был специально проделан в балке. Глубина может составлять 1/3 часть толщины балки.

Азы возведения стропильной системы для деревянного дома, детали на видео:

Сделать конструкцию стропильной системы прочной и надежной можно при помощи болтов и хомутов. Петли из проволок, либо железные полоски помогут прикрепить весь угол к стене дома. В этом случае в стене дома должен быть анкерный болт, либо костыль, вмурованный в стену.

Стропила соединяются при помощи следующих элементов:

• нагели, пластины, бруски, вставные или накладные треугольные косынки – деревянные кровельные элементы;
• болты с шайбами, гайками, гвозди, шурупы, петли, хомуты, накладки и т.п. – металлические кровельные элементы.

Стропильная система должна быть правильно прикреплена. Только тогда ее конструкция будет надежной и прослужит долгие годы. К устройству скользящих стропил необходимо подходить с особой ответственностью, так как они делаются на деревянных домах, у которых в первые два года происходит усадка.

Деревянная крыша дома представляет собой достаточно сложную конструкцию, включающую в себя множество необходимых элементов. Одним из таких элементов является скользящая опора для стропил, которая позволяет компенсировать различные перекосы в стропильной системе, возникающие в процессе эксплуатации кровли, при усыхании древесины, так как массив дерева обладает свойством естественной усадки.

Таким образом, скользящая опора позволяет избежать распирания или провисания кровли. Стропила крепятся к несущему брусу именно при помощи скользящей опоры. Особенно актуально применение системы скользящих креплений при строительстве деревянного дома.

↑

Конструкция и эксплуатационные характеристики скользящих опор

Немаловажное значение имеет простота конструкции скользящей опоры. Она легко крепится к деревянному брусу даже одним работником при помощи шуруповерта, чем достигается высокая производительность труда. Опора скользящая для стропил изготавливается методом горячей штамповки из низкоуглеродистой стали марки 08 ПС, что соответствует требованиям ГОСТ 14918-80. Толщина металла обычно составляет 2-2,5 мм. Она должна обладать высокой прочностью, но, вместе с тем, быть достаточно пластичной.

Для придания материалу антикоррозийных свойств производится его покрытие цинковым расплавом.

Такой состав материала опор делает их необычайно долговечными и защищенными от атмосферных воздействий.

Конструктивно опора состоит из:

Уголок крепится к кронштейну при помощи петли, благодаря которой он может перемещаться вдоль кронштейна и вдоль самой петли.

Конструкция скользящей опоры для стропил

Этим достигается свободное перемещение двух частей опоры друг относительно друга в двух направлениях. Длина опоры обычно находится в пределах 10-16 сантиметров, высота опоры составляет порядка 9 сантиметров, а ширина — около 4 см. Такую конструкцию еще называют «перфорированная скользящая опора».

Дом, построенный из дерева, за несколько первых лет эксплуатации постепенно изменяет свои размеры. Его стены осаживаются, причем, чем выше стена, тем большей усадке она подвергается. Это приводит к постепенному изменению угла наклона кровли.

Назначение и установка скользящих опор для стропил

Стропила в своей верхней части постепенно могут изменять угол наклона. Нижние концы стропил, которые закреплены на стенах, подвергаются воздействию сразу двух сил.

•  Во-первых, они сдвигаются в стороны относительно стен.
• А во-вторых, на них действует сила, которая действует перпендикулярно расположению стропил и разворачивающая стропила в стороны.

Если стропила жестко закреплены к стенам, то деформации кровли не миновать.

Необходимо обеспечить стропилам возможность перемещаться вдоль стен и одновременно поворачиваться.

При этом должна обеспечиваться надежность крепления. В былые годы мастерами использовалась скрученная стальная проволока, которой стропила в своей нижней части привязывались к верхним бревнам стены. Однако, такое крепление достаточно трудоемко, поэтому был найден способ более простого, но достаточно надежного крепления стропил к стенам. Это скользящая опора стропил закрытая.

↑

Монтаж скользящих стропил

Монтаж скользящей опоры для стропил

Крепление скользящих стропил выполняется следующим образом. К верхнему брусу крепится неподвижная часть опоры — уголок. Для этого предварительно стачивают на бревне ровную площадку, на которой и закрепляется уголок, обеспечивающий подвижку стропила вдоль бревна. На ногу стропила крепится вторая часть опоры. Стропила в своей верхней части крепятся к коньку на шарнирных соединениях, допускающих изменение угла наклона стропил относительно конька. В качестве шарнирных соединений можно использовать перфорированные стальные пластины, соединяемые при помощи болтов и гаек. Можно также использовать шпильки.

Верхние части стропил можно закрепить непосредственно к коньковому брусу при помощи болтового соединения. Для этого просверливают сквозные отверстия в стропилах и в коньковом брусе, а затем продевают в получившиеся отверстия болты нужного размера, закрепляя их гайками. Скользящая опора стропил закрытая PAZприменяется с нижней стороны стропильных ног. Длину скользящих опор выбирают в соответствии с предполагаемым в будущем смещением стропил относительно мауэрлата.

Стропильные ноги могут располагаться сверху мауэрлата, а могут быть врезаны в мауэрлат на некоторую глубину. Соответственно, скользящие опоры также врезаются на требуемую глубину.

Использование скользящих опор при строительстве деревянных домов позволило значительно увеличить эффективность строительства, сократить количество расходных материалов, снизить трудозатраты рабочих. Учитывая то обстоятельство, что прочность и долговечность получаемой конструкции кровли при этом увеличились, можно сделать вывод о высокой эффективности данного вида опор, и огромных перспективах их использования в строительной сфере.

Скользящая опора для стропил: как правильно крепить

1. Стропильная конструкция 2. Установка стропил

3. Стоимость установки опоры для кровли

Источник: https://astgift.ru/skolzjashhaja-opora-dlja-stropil/
