Скользящие стропила в брусовом доме

Применение скользящей опоры для стропил и виды

Деревянные кровельные конструкции подвержены деформации. Это обусловлено с изменениями, происходящими с геометрией древесины, в процессе естественной усадки. Поэтому при возведении кровли необходимы технологии, которые дают возможность предотвратить ее распирание или провисание.

Жесткое крепление для решения подобных задач совершенно не подходит. При выборе гвоздей скоб или иных аналогичных вариантов крепежа стропил, скажем, к мауэрлату, стоит сначала призадуматься, склонна ли конструкция к усадке. Конечно, эта проблема не нова, и традиционно для ее решения использовали скрученную проволоку, устойчивую к разрыву. Она надежно соединяла стропильные ноги с верхним венцом сруба, оставляя некоторую степень свободы для элементов несущей конструкции.

В настоящее время существует более совершенный способ, который был специально разработан для этих случаев, – скользящая опора для стропил. Среди ее достоинств можно отметить простоту монтажа, надежность и долговечность.

Cкользящая опора для стропил: для чего она ↑

Любое деревянное сооружение, независимо от того, из какого материала он построен – бруса или бревна, лафета или полулафета, через несколько лет после сдачи в эксплуатацию непременно начнет изменять размеры, причем довольно ощутимую.

На заметку

Это практически не касается клееного бруса, поскольку его прессуют в процессе изготовления. Хотя это совсем не означает, что геометрия сооружения из клееного бруса не может нарушиться, к примеру, из-за усадки фундамента.

Изменения размеров стен существенно отражается на стропильной системе. Поведение ее элементов в коньковом соединении и в местах опирания на стену при этом отличается. В первом случае стропила «пытаются» повернуться вокруг оси, во втором – к вращательному движению добавляется еще поступательное.

Если стропила жестко закрепить на стены, то они будут передавать деформацию сооружения на крышу, и в течение некоторого времени она, кажущаяся в начале такой надежной, начнет проседать в центральной части, скаты искривятся и т. д.

Избежать осложнений подобного рода можно только в одном случае, если позволить стропилам смещаться в точках соединения без изменения своей формы. Именно для этого и служит скользящая опора для стропил. Более эффективно она работает в конструкциях из цельных кусков древесины, в которых есть с центральные стены, проходящие параллельно коньковому брусу.

Изготовление и цена ↑

Обычно стропильные ноги работают в нестандартных условиях. Преимущественно это повышенная влажность либо конденсат и влага, попавшая в подкровельное пространство. Их производят из стали с низким процентным содержанием углерода, что позволяет довольно просто обрабатывать металл. Для повышения показателей прочности изделия проходят процесс раскисления.

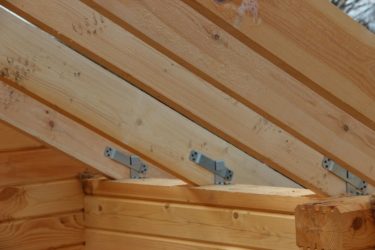

Скользящие опоры (фото ниже) изготавливают способом холодной штамповки. Материал защищают от коррозии с помощью гальванического покрытия, полученного при его обработке по технологии горячей оцинковки. Таким образом предотвращают преждевременное разрушение металлического крепления.

Если заводское защитное покрытие отсутствует перед установкой скользящую опору стропил покрывают масляной краской, которая берет на себя функцию антикоррозийной защиты.

Эти системы, как и все остальные, рассчитываются заранее. К примеру, при покупке для бревенчатого сруба учитывается степень усадки бревен:

• 195-миллиметровые брусья дают усадку в 11,7 мм для первого года.
• через три–пять лет – еще 2–4 процента.

При выборе учитывают также:

• примерный вес покрытия;
• расчетную силу нагрузок на кровлю от ветра и снега.

Стоимость этих изделий в среднем колеблется в пределах 100–180 руб.

Виды и характеристики ↑

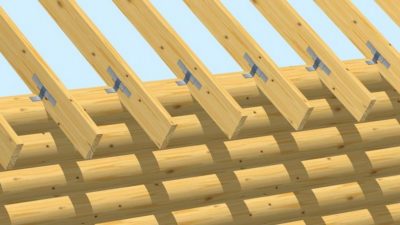

Данный элемент имеет составную конструкцию, открытую или закрытую. В нее входят:

• направляющая, которую крепят на стропило;
• металлический кронштейн, уголок, загнутый определенным образом на 90⁰, имеющий опорную площадку.

По верхней части уголок имеет петлю, которую надевают на направляющую. При подобном подходе стропильный брус приобретает некоторую степень свободы. Он может двигаться в определенную сторону на промежуток, соответствующий длине направляющей. Зона скольжения обеспечивает кровле запас смещения, а также устойчивость при усадке дома.

Размеры скользящей опоры для стропил:

• длина опоры варьируется в диапазоне 10–48 см;
• высота – 9 см;
• ширина – порядка 4 см.

Скользящую опору часто называют перфорированной.

Какие скользящие опоры стропил надо ставить? ↑

Различают следующие виды подобных опор или скользянок:

• открытая система состоит из двух раздельных элемента. На обоих концах направляющей имеются отверстия – два либо три. Сколько их будет на конкретном изделии зависит от его производителя. К примеру, на скользящей опоре стропил ра1 78 120 их два, а на моделях Kucis – три. Отличаются они также величиной хода подвижной части – 60 и 90 соответственно. Количество отверстий на опорной части уголка самое большее пять штук.

• закрытая устанавливается уже собранной как единая конструкция. Чтобы закрепить пластину к бревну, необходимо предварительно вырезать врубку, ширина которой совпадает с шириной Г-образного участка скользящего крепления. В противном случае затруднится ход элементов, а возникшее при этом трение может стать причиной перегибов или повреждений.

Следует обратить внимание и на коньковое соединение стропильных элементов. При деформировании стен, как правило, меняется и угол их сочленения с коньком. Поэтому чтобы не допустить деформирования плоскости крыши и или сбалансировать смещение рекомендуется применять скользящую опору стропильной системы на конек. Помимо прочего, такой подход облегчает монтаж. Таким образом, обеспечить надежность опоры в этих случаях можно без необходимости в сложных вырезках на элементах несущей конструкции.

Применение ↑

Усадку древесины могут вызвать разные причины, скажем, влажность, резкие колебания температуры и прочее. Но какой бы ни была причина, результат будет тем же – усадка древесины приводит в движение и стропила – они стремятся изменить свое положение по отношению к другим элементам стропильной системы. Из стен больше всех дает усадку расположенная под коньковым брусом, что же касается внешних стен, то их усадка меньше.

Функционально скользящая опора нужна для прочной фиксации стропил к стене и опорному брусу в вертикальной плоскости. Соединение, имеющее несколько степеней свободы, позволяет сбалансировать конструкцию. Скомпенсировав усадку, они позволяют сохранить прочность и устойчивость к нагрузкам от воздействия снега и ветра.

Нередко подобный способ крепления используют также в случаях, когда требуется зафиксировать элементы некоторой конструкции так, чтобы дать им возможность перемещаться по отношению друг к другу. Рассмотрим пример ванной в деревянном доме, если предполагается частично отделать ее стену плиткой. Прежде всего ее обшивают материалами типа ГВЛ или ОСП. Делают это по предварительно изготовленному каркасу, при этом, что крайне важно, «плавающему».

Это связано с тем, что по истечении некоторого времени стены могут начать оседать. Помимо этого они регулярно испытывают сезонные деформации. Проблему можно решить только при выполнении двух условий:

• зашивка, недоведенная до конца стены;
• закрепление каркаса с использованием скользящих опор.

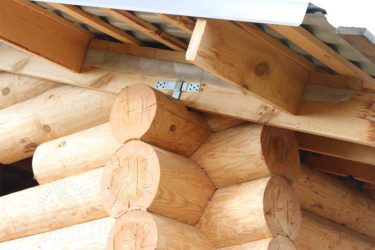

Вариантов установки опор под стропильные ноги два. Их или устанавливаются попарно, то есть с одной и другой стороны стропила, или только с одной. Одностороннее крепление возможно только в регионах, отличающихся низким уровнем нагрузок от снега и ветра и для конструкций с небольшой массой. Во всех других случаях рекомендовано двухстороннее крепление.

Установку опор начинают после выполнения конькового соединения и выполнения пропил в опорном брусе. Длина хода должна соответствовать расчетному значению смещения, на который сдвигаются стропильные ноги, когда стены дают усадку и деформируются под воздействием тепло-влажностных изменений.

Внимание!

Важно учесть, что если врезка в мауэрлат выполнена глубже его ¾, то это может существенно ослабить конструкцию крыши.

Отметим некоторые конструктивные особенности монтажа:

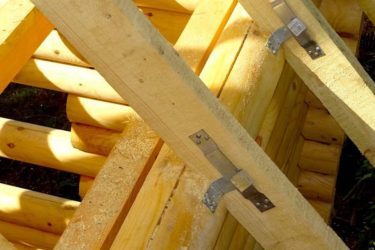

• К верхнему бревну крепят неподвижную составляющую опоры. Крепление выполняют на ровную площадку, предварительно стаченную на брусе.
• Вторая составляющая часть опоры крепится на стропильную ногу, которую, в свою очередь, фиксируют к коньку либо на скользящих, либо шарнирных соединениях, которые допускают изменение уклона стропильных ног по отношению к коньковому брусу.
• Направляющую планку при монтаже необходимо расположить параллельно ребрам стропила.
• Петля уголка, которая находится на направляющей планке, первоначально должна быть расположена в его нижней части, поскольку стропила, когда стены дают усадку, садятся вниз.
• Площадку скользящей опоры в обязательном порядке располагают строго под углом в 90⁰ по отношению к осям, проходящим по центру стропильных ног.
• Крепеж выполняют, используя саморезы, имеющие антикоррозийное покрытие.

© 2019 stylekrov.ru

Источник: http://stylekrov.ru/skolzyashhaya-opora-dlya-stropil.html

Особенности стропильной системы в деревянных и каменных домах

Говорят, что крыша дома – это пятый фасад. Любой владелец загородного коттеджа хорошо знает, что от того, насколько хорошо подобрано кровельное покрытие, зависит общее восприятие дома.

Мы уже рассказывали пользователям нашего сайта об особенностях выбора кровельного покрытия.

Но кровля – это лишь видимая часть сложной системы под названием крыша. Основой любой крыши является надёжная и правильно спроектированная стропильная система.

Рассказываем об основных нюансах возведения стропильной системы деревянного и каменного дома.

Общие принципы выбора стропильной системы для каменного и деревянного дома

Нередко начинающие застройщики полагают, что выбор конструкции стропильной системы можно оставить «на потом», когда уже будут возведены стены. Практика показывает, что это в корне неверно. Крыша дома – это сложная система, состоящая из множества элементов. Конструирование стропильной системы необходимо начать ещё на этапе проектирования дома.

Вера Вавилова (Управляющая компанией «ДДМ-Строй»):– Стропильная система – это основа (скелет) крыши дома. От того, насколько грамотно она будет выполнена, напрямую зависит качество и долговечность крыши. Изготовление стропильной системы, особенно сложной, надо начинать с её проектирования. Это единственный путь, который позволит учесть все нюансы и качественно смонтировать стропильную систему.

От того, насколько грамотно выбрана и смонтирована стропильная система, во многом зависит срок эксплуатации крыши. Также необходимо соблюсти баланс между функциональностью и дизайнерскими изысками.

Павел Орлов (Руководитель компании «Смарт-Строй»):– Проектирование стропильной системы начинается с выбора типа крыши – мансардная или холодный чердак. Как правило, для мансардных крыш угол наклона стропил делается от 35 градусов и выше. Для холодного чердака базовое значение угла наклона стропил составляет 25 градусов.

Чем проще форма крыши, тем проще стропильная конструкция, тем быстрее она в изготовлении, а у строителей меньше вероятность совершить ошибку. Поэтому дешевле возводить и проще эксплуатировать крышу, имеющую простую форму. Большая площадь крыши, наличие эркеров, сложная многоугольная форма здания значительно усложняют и удорожают конструкцию стропильной системы. Такая стропильная система требует грамотного проектирования и расчёта.

Самая экономически выгодная стропильная система – у простой двухскатной крыши с углом наклона не менее 25 – 30 градусов.

Основные факторы, которые влияют на сложность изготовления и конечную цену стропильной системы:

• Тип финишного кровельного покрытия. Выбор того или иного покрытия определяет состав кровельного пирога, тип обрешётки и нагрузку на стропильную систему. Самые популярные кровли – это металлочерепица, мягкая кровля, ЦПЧ (цементно-песчаная черепица), керамическая или фальцевая кровля.

• Угол наклона кровли. Он определяет нагрузки, а это основной фактор при проектировании стропильной системы.

• Будут ли видны элементы стропильной системы (стропильная система как элемент декора) или она полностью скроется за обшивкой потолков.

• Большие свесы у кровли значительно увеличивают стоимость стропильной системы.
• Если в конструкции последнего этажа дома предусмотрены большие безопорные пролёты, то это влечёт за собой удорожание и усложнение стропильной системы. В этом случае, в зависимости от расстояний, стропильную систему выполняют при помощи ферм.

• Наличие в проекте больших каминных труб, мансардных окон и прочих проходных элементов значительно влияет как на сложность изготовления стропильной системы, так и на её цену.

Проектированием стропильной системы (особенно сложной) должен заниматься человек, имеющий соответствующий опыт. Стропильная система рассчитывается под конкретный дом. Распространённый подход – «сделаю стропилку, как у соседа», зачастую приводит к плачевным результатам. Стропильная система не выдерживает нагрузок, что в итоге приводит к дорогостоящим переделкам.

Проектирование стропильной системы начинается со сбора предполагаемых нагрузок на кровлю.

К этим нагрузкам относятся:

1. Постоянные величины, включающие в себя совокупный вес кровельного покрытия, теплоизоляционного материала и элементов крепежа.

2. Временные величины. Это нагрузки, которые оказывают на кровлю климатические условия, особенно снег и ветер.

Как правило, конструкторы закладывают расчётный шаг стропил в соответствии с предполагаемой нагрузкой. Верно ли это?

Павел Орлов:– По моему мнению, шаг стропил для мансардных, хорошо утеплённых крыш лучше выбирать, исходя из размера утеплителя – так, чтобы расстояние между стропил получалось на 1 см меньше ширины утеплителя. Это упростит его укладку.

Основная нагрузка, по которой производится расчёт стропильной системы – снеговая. Обычно все стропильные конструкции проектируются с запасом, но если есть сомнения (например, предполагается монтировать тяжёлое кровельное покрытие – натуральную черепицу), можно немного уменьшить шаг стропил.

Хотя снеговая нагрузка носит непостоянный характер, стропильная система должна рассчитывается с учётом совокупности всех нагрузок, действующих на неё. Расчёт стропильной системы необходимо вести не «впритык», а с некоторым запасом, например, на случай выпадения обильных осадков (затяжного снегопада) или повышенной ветровой нагрузки.

Кроме этого, на «работу» стропильной системы существенное влияние оказывает выбор материала для стен дома.

Особенности стропильной системы в деревянном и каменном доме

Основное отличие стропильной системы каменного дома от деревянного – в том, что каменные стены не подвержены усадке и деформациям.

Павел Орлов:– Стропила каменного дома не нуждаются в деформационных элементах, так как каменный дом практически не усаживается. особенность стропильной системы каменного дома – это необходимость надёжного закрепления мауэрлата. В деревянных домах роль мауэрлата выполняет стена.

Мауэрлат – это элемент кровли (спаренные доски 50х150, брус размером 100х150 или 150х150), который укладывается по всему периметру верхней стены дома. На мауэрлат опирается нижняя часть стропил. Таким образом, мауэрлат перераспределяет точечную нагрузку, передаваемую от стропил на всю площадь верхней части стены.

Также при проектировании стропильной системы каменного дома необходимо учитывать толщину стен.

Павел Орлов:– Любая конструкция стропильной системы требует расчёта допустимой боковой нагрузки стропил на стену с закреплённым мауэрлатом.

Тонкая и высокая стена выдерживает меньшую боковую нагрузку. Это требует применения для несущей конструкции стропил дополнительных элементов – подпорных стоек и прогонов.

У деревянных домов также есть свои нюансы, которые необходимо учесть при изготовлении стропильной системы.

Вера Вавилова:– Основная особенность стропильной системы деревянного дома – в том, что стены, которые являются основанием для стропил, усаживаются и меняют свою геометрию при изменении погоды, температуры и влажности снаружи и внутри дома.

Основной элемент, компенсирующий усадку стен относительно стропил – это скользящая опора (её ещё называют скользячка). Скользящая опора необходима для того, чтобы компенсировать перекосы стропильной конструкции, возникающие в результате усадки древесины естественной влажности.

Скользящая опора – это составной крепёж, в который входит гнутая пластина и уголок с направляющей.

При усадке дома стропило скользит по направляющей, таким образом компенсируются все перекосы общей конструкции стропильной системы дома. Скользящая часть опоры прикрепляется к стропильной балке так, чтобы между ней и стропилом оставался зазор. А уголок с направляющей прикручивается к брусу.

Скользячка должна устанавливаться строго перпендикулярно стропилам, с запилом в брусе под установку её основания. Для того чтобы при усадке деревянных конструкций обеспечить максимальный ход скользячки, при её монтаже она устанавливается в самое крайнее положение.

Степень усадки деревянного дома (а значит и величина подвижки, действующая на стропила) зависит от материала, использованного при возведении стен. Например, брус естественной влажности даёт большую усадку, сухой профилированный усаживается меньше, а клееный брус даёт минимальную усадку.

Стены дома, сложенного из сухого бруса, могут усаживаться на 6% от их общей высоты. Если речь идёт о стенах дома, сложенного из бруса естественной влажности, то усадка может быть ещё больше. О том, какие плюсы и минусы есть у сухого профилированного и обычного бруса, подробно рассказывается в этой статье.

Кроме бруса, деревянные дома возводят из так называемого бревна ручной рубки. Практика показывает, что стропильная система такого дома имеет свои особенности.

Дмитрий Филиппов (специалист компании «Традиционные плотницкие технологии»):– В бревенчатых домах на основе сруба применяется самцово-слеговая система устройства крыши плюс «скользящая» стропильная часть.

Особенность такой конструкции том, что слеги – горизонтальные бревна, врубленные в бревенчатый фронтон (верхняя из них – это конёк) – усаживаются вместе со срубом. Далее на слеги укладывается подбой из доски (он же потолок). Дальше монтируются стропила (в двухскатных крышах они крепятся друг с другом на коньке скользящими креплениями). Затем формируется кровельный пирог – пароизоляция, утеплитель, гидроизоляция, контробрешётка, обрешётка, сверху укладывается кровельный материал.

Дмитрий Филиппов:– Таким образом, стропильная часть с кровельным пирогом не привязаны к срубу, а как бы «лежат» на нем, что позволяет крыше при усадке сруба сохранить свою форму и целостность.

Об особенностях выбора материала для строительства деревянного дома подробно рассказывается в этой статье .

Материалы, идущие на стропила

Помимо учёта особенностей деревянных и каменных домов, при конструировании стропильной системы необходимо разобраться в требованиях, предъявляемых к пиломатериалам.

Вера Вавилова:– Для изготовления стропильной системы дома подходит сосна и ель. Это недорогие и отвечающие основным прочностным характеристикам стропил породы дерева.

Важно проследить и убедиться в том, чтобы пиломатериал стропильной системы отвечал 0-2 сорту по ГОСТ 8486. Элементы стропил не должны содержать большие выпадающие сучки, гниль, обзол и трещины. Эти пороки ослабляют несущую способность стропильной системы.

Павел Орлов:– На стропильную систему, как правило, применяют обрезную древесину хвойных пород влажности до 20%. Весь используемый пиломатериал должен обрабатываться сертифицированными огнебиозащитными пропитками.

Если поставить на стропила свежеспиленную, сырую древесину, то в процессе усыхания уже смонтированные стропила поведёт. Это вызовет деформацию крыши и кровельного покрытия.

Чтобы этого избежать, элементы стропильной системы лучше делать из калиброванного пиломатериала камерной сушки.

Ещё одним вариантом материалов, использующихся для изготовления стропильной системы, могут стать фермы и клееные балки.

Применение этих материалов определяется по проекту, исходя из величины пролётов и предполагаемой нагрузки на конструкцию стропильной системы.

Вера Вавилова:— В этом случае элементы стропильной системы изготавливают на заводе и привозят на участок в виде деталей, готовых для сборки.

Это нивелирует так называемый «человеческий фактор». Также экономится время, т.к. такая стропильная система собирается быстрее, чем та, которую делают на участке с неизбежной распиловкой и подгонкой деталей на месте.

Заводские стропильные системы изготавливаются строго по проекту и техническим условиям. Благодаря этому, достигается высокое качество основания будущей крыши, т.к. древесина уже обработана антисептирующим средствами, а вся стропильная система собирается по принципу конструктора.

Ещё одним материалом, используемым при возведении стропильных систем каменного или деревянного дома, могут стать лёгкие стальные тонкостенные конструкции (ЛСТК). Такую стропильную систему не нужно обрабатывать антисептирующими средствами, она имеет небольшой вес, долгий срок службы и высокую огнестойкость. Рассмотрим основные особенности стропильной системы, возведённой по этой технологии.

Андрей Усачёв(Заместитель коммерческого директора компании«Полиметалл-М»):– В стропильную систему кровли, выполненную по технологии ЛСТК, входят оцинкованные стоечные и направляющие профили. При необходимости устройства тёплой кровли применяется термопрофиль (профиль с перфорацией по всей длине), который уберёт мостик холода и позволит избежать теплопотерь.Толщина и сечение применяемого в конструкции профиля зависит от нагрузки, которая предполагается на стропильную систему.

Каждый элемент системы имеет строго заданные по проекту размеры.

Это значительно сокращает время сборки стропильной системы, а также позволяет избежать отходов на строительной площадке.

Каждый профиль промаркирован в соответствии с чертежами и инструкцией по сборке.

Андрей Усачёв:– Благодаря маркировке, упрощается сборка стропильной системы. Кроме этого, на каждый профиль нанесена пуклёвка (выдавка). Т.к. металлокаркас скрепляется между собой саморезами, то благодаря выдавке понятно, где должно быть соединение. Кроме этого, пуклёвка увеличивает жёсткость собранного узла, уменьшая усилие, действующее на срез, на саморез.

С чего начинается строительство крыши? Ответ на этот вопрос пользователи FORUMHOUSE могут узнать в этой теме. Здесь собрана вся информация о стропильных системах. О том, как построить стропильную ферму своими руками, рассказывается тут.

Детальный фотоотчёт по переделке стропильной системы деревянного дома представлен здесь. Может ли неправильный монтаж стропильной системы развалить стены каменного дома? Ответ найдёте тут.

Кровля в русском деревянном зодчестве, какая она? Показывается в этом видео.

Обсудить статью и прочитать другие материалы посвященные загородной жизни вы можете на портале FORUMHOUSE.

Подписывайтесь на канал чтобы не пропустить следующую публикацию!

Источник: https://zen.yandex.ru/media/id/592d594b8e557de2f707c29f/5a72e5c9799d9d89038add96

Скользящая опора для стропил – устройство, функции, применение

Несмотря на обилие современных строительных материалов, отличающихся длительным сроком службы и доступной стоимостью, натуральное дерево веками не теряет свои лидирующие позиции в частном домостроении, благодаря экологической безопасности и исключительной энергоэффективности.

Однако, при постройке брусовых или бревенчатых домов возникает одна проблема – сильная усадка сооружения, которая не позволяет перекрывать его сразу же после окончания строительства. Из-за этой особенности материала невозможно сразу приступить к внутренней отделке и переехать в новый дом.

Избежать деформации крыши при усадке поможет специальное устройства – скользящие стропила, об устройстве которых мы расскажем в нашей статье.

Устройство

Скользящими опорами для стропил называют специальный устройства, которые необходимы, чтобы соединить элементы стропильного каркаса между собой, но оставить им небольшой запас хода, предотвращающий деформирование конструкции в процессе усадки. В быту эти крепежные элементы часто называют ползунами или салазками. Они состоят из двух частей, одна из которых является неподвижной, а другая способна скользить. Скользящие опоры изготавливают из прочного, устойчивого к коррозии металла, способного выдерживать значительные нагрузки. Достоинствами этого способа крепления стропил считают:

• Возможность крыши изменять свою геометрию в процессе усадки, благодаря чему возведение кровли можно выполнять сразу после завершения строительства деревянного дома, не дожидаясь полного высыхания древесины.
• Облегчение процесса крепления стропил. Использование специальных подвижных креплений сокращает долю ручного труда при сборке стропильного каркаса, сокращает временные затраты на кровельные работы.
• Обеспечивает надежное крепление. Скользящие опоры, изготовленные в заводских условиях, проходят несколько этапов проверок качества, поэтому гарантированно выдерживают снеговые и ветровые нагрузки, которым подвергаются стропила в процессе эксплуатации.

Учтите, что подвижные крепления для стропил повергаются интенсивным нагрузкам в процессе эксплуатации, поэтому они изготавливаются только из высокопрочной, низкоуглеродистой стали толщиной не менее 2 мм.

Скользящее крепление для стропил

Функции

Усадка – процесс изменения размеров деревянных построек из-за снижения влажности древесины, которые длиться в течении 1-3 лет с момента постройки. Наиболее активно усадка происходит в первый год, за который дом может стать ниже на 1-2 ширину 1-2 венцов. Именно из-за этого свойства дерева не рекомендуется выполнять перекрытие крыши сразу после постройки. Скользящая опора для стропил решает эту проблему, выполняя в конструкции стропильного каркаса следующие функции:

1. Предотвращение деформации стропил в процессе усадки деревянного дома. Благодаря такой подвижной системе, стропильные ноги подстраиваются под размеры и геометрию сооружения, компенсируя распирающие нагрузки, которым подвергаются несущие стены.
2. Обеспечение подвижности каркаса при эксплуатации. Древесина – натуральный материал, который в процессе эксплуатации, даже после окончания процесса усадки, может изменять свою влажность и размеры. Про деревянные дома говорят, что они «дышат», поэтому стропильный каркас крыши должен подстраиваться под них, также изменяя размеры при повышении или понижении влажности.

Изменение угла наклона стропил из-за усадкиПроцесс усадки деревянного дома

Обратите внимание! Многие считают, что если стропила и коробка дома изготавливаются из одного и того же материала, то стропильная система в процессе усадки не будет деформироваться. На самом деле, усадка разных узлов конструкции происходит неравномерно. При этом происходит изменение размеров и геометрии элементов каркаса сразу в нескольких плоскостях.

Разновидности

Использование подвижных креплений для фиксации стропильных ног к мауэрлату – единственный способ предотвратить деформацию крыши в процессе усадки деревянных домов. Как правило, ползуны имеют достаточно типичную конструкцию, состоящую из статичного основания-направляющего и уголка с петлей, который по нему передвигается. Различают следующие разновидности подвижных креплений:

• Открытого типа. Скользящие крепления для стропил открытого типа представляют собой разборную конструкцию, состоящую из направляющей, прочно фиксируемого к стропильной ноге, и уголка, который крепится к мауэрлату стропильного каркаса. Отличаются различные модели всего по 2 факторам: количеству крепежных отверстий, которых может быть от 1 до 5, а также запасом хода. Минимальный запас хода скользящей опоры составляет всего 60 мм, а минимальный – 160 мм. Чем этот параметр больше, тем лучше крепление защищает от деформаций, обеспечивая максимальную подвижность стропилам.Скользящая опора открытого типа
• Закрытого типа. Скользящая опора стропил закрытая, в отличии от открытой, не собирается и не разбирается. Это цельная, монолитная конструкция, которая продается и устанавливается сразу в собранном виде. В таком случает уголок, прикрепляемый к мауэрлату, имеет петельку, через которую в процессе изготовления крепления продевается направляющая планка, фиксируемая на стропила.Подвижное крепление закрытого типа

Профессиональные кровельные мастера считают, что подвижные крепления для стропил открытого типа намного удобнее для монтажа, особенно если сборка стропильного каркаса выполняется руками неопытного работника. С другой стороны, закрытые опоры надежнее в эксплуатации, а также выдерживают большие нагрузки.

Характеристики подвижных крепленийДругой вариант конструкции скользящей опоры

Технология монтажа

Процесс сборки стропильного каркаса крыши при помощи подвижных креплений мало чем отличается от стандартной процедуры. Однако, он требует максимальной точности размеров при изготовлении элементов, а также выдержки одинакового угла между основанием кровли и концом стропильной ноги при ее установке. Происходит монтаж стропильной системы в следующем порядке:

1. Сначала на несущие стены дома укладывают мауэрлат. Этот элемент стропильного каркаса крыши выполняет опорные функции, равномерно распределяя нагрузки между опорами и передавая их на фундамент. В бревенчатых или брусовых домах функции мауэрлата могут выполнять верхние венцы.
2. Делают шаблон стропильной ноги, который станет образцом для изготовления всех остальных стропил конструкции.
3. На конце каждой стропильной ноги делают запил под мауэрлат. Опытные мастера отмечают, что ни в коем случае нельзя делать выпилы в мауэрлате, тек как это снижает его прочность и несущую способность.
4. Сначала устанавливают первую и последнюю стропильную пару, тщательно проверяя угол между элементами с помощь выверенного строительного уровня.
5. Опора скользящая для стропил крепится на нижнем конце ноги. Чтобы обеспечить надежную фиксацию, необходимо закрепить направляющую и бегунок 2-3 крепежными элементами.
6. Верхние концы стропильных ног в области конькового соединения фиксируются с помощью гвоздей или металлических пластин, соединенных с помощью шпильки, обеспечивающей подвижность конструкции.
7. Между первой и последней стропильной парой натягивают шнур, а затем устанавливают остальные элементы конструкции.

Помните, что выбор длины направляющей планки подвижного крепления зависит от возможной величины усадки дома. Чем больше влажность древесины, использованной для строительства, тем больше должен быть размер салазок.

Монтаж скользящий креплений

-инструкция

Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/stropila/skolzyashhaya-opora.html

Правила монтажа скользящих опор для стропил

Современное строительство включает в себя возведение зданий самых различных типов, но при этом кровли с несколькими скатами продолжают сохранять лидерство в качестве наиболее перспективных. В случае деревянных построек высока вероятность усадки, которая приводит к деформации конструкции. Это значит, что необходим элемент конструкции, позволяющий ей приспосабливаться к изменению конфигурации. Таким элементом является скользящая опора для стропил.

Что они собой представляют?

С помощью таких опор стропила крепятся к несущему брусу, благодаря чему удается получить сбалансированную конструкцию. Эта деталь используется и в других случаях – при необходимости соединения нескольких скользящих элементов с неподвижной основой.

Если вас интересует, как выглядит ломаная крыша, фото вы сможете посмотреть на нашем сайте.

Подробнее о стропильной системе односкатной крыши гаража читайте в отдельной статье.

Помимо придания конструкции стропил дополнительной прочности, скользящие опоры обладают массой достоинств, одним из которых является легкость монтажа, которая не требует специальных инструментов и навыков.

Использование скользящей опоры сокращает затраты ручного труда в процессе возведения крыши, поскольку в этом случае нет необходимости в осуществлении ручной балансировки деталей конструкции кровли.

Функции и характеристики скользящих опор

Назначением скользящих опор является их прикрепление к мауэрлату во время строительства бревенчатых и брусовых домов. Эти перфорированные элементы многократно подтвердили свою эффективность: скользящий способ крепления предупреждает зависание кровельной конструкции и распирание стен деревянной постройки.

Абсолютно все строения, созданные из массивов цельной древесины (к ним относятся рубленое и оцилиндрованное бревно и профилированный брус) подвержены естественной усадке. В результате усадки стропильной системы строения из дерева происходит ослабление конструкции, возможны значительные перекосы. Изготовленные с использованием скользящих опор плавающие стропила решают эту проблему.

Составными частями этих крепежных элементов являются металлический кронштейн и уголок с петлей. В основном они обладают следующими параметрами:

• высота: 90 мм;
• ширина: 40 мм;
• толщина: 2 мм;
• длина: от 90 до 160 мм

Поскольку стропильная система должна выдерживать большие нагрузки, все применяемые крепежные элементы, включая скользящие стропила, должны быть изготовлены из прочных и надежных материалов. Низкоуглеродистая сталь, являющаяся материалом для изготовления скользящих крепежей, соответствует этим требованиям

Процесс монтажа кровельной конструкции с использованием этих крепежных элементов не представляет сложности: для его осуществления требуется только шуруповерт.

Сфера использования опор

Процесс усадки деревянных домов идет особенно интенсивно в течение первых нескольких лет эксплуатации. Изменение форм и размеров конструкции в основном обусловлено изменениями температурного фона и уровня влажности. При этом меняется высота каждого отдельного бревна или бруса, следствием чего становится общее изменение высоты стены, которое складывается из изменения параметров каждого элемента в отдельности. Из сказанного можно заключить, что по мере увеличения высоты стены увеличивается и степень ее усадки во время эксплуатации. Максимальной высотой обладает расположенная под коньком стена – значит, и ее усадка является наибольшей.

Стены, служащие опорой для расположенных по краям дома стропил, подвергаются меньшей усадке. В течением времени этот процесс приводит к изменению угла наклона крыши. По этой причине появляется необходимость учитывать данные геометрических изменений при осуществлении крепления стропил и обеспечения подвижности соединений.

Расположенные в коньке стропила создают вращающимися относительно друг друга, с двух сторон закрепляя их с помощью изготавливаемых на основе металла пластин на шпильках.

Определенную сложность представляют нижние края стропил, так как во время усадки они не только поворачиваются, но и сдвигаются относительно стены. Устройство жесткого и неподвижно зафиксированного крепления стропильной ноги к стене приведет к ее выпиранию в результате усадки.

Для стропил необходимо обеспечить возможность не очень большого, но все же ощутимого поворота и определенного сдвига вдоль стены без сокращения степени прочности крепления. В прежние времена с этой целью использовали отожженную проволоку. С ее помощью верхнее бревно привязывалось к стропильной ноге. Такой прием обеспечивал подвижность и надежность создаваемого крепления.

Скользящие опоры для стропил стали эффективной, наиболее удобной в плане монтажа и удовлетворяющей всем требованиям заменой описанному способу. При его использовании стропильная нога надежно закрепляется на брусе или бревне мауэрлата. Если в системе стропил используется клееный брус, этот метод становится единственным, обеспечивающим одновременно необходимую подвижность и прочность. Местом расположения крепления является участок вдоль смещения балки. Для этого древесина верхнего бруса стачивается. В результате получается площадка – на ней и крепится неподвижная нижняя часть опоры.

При выполнении монтажа опора должна располагаться таким образом, чтобы запас ее хода на сдвиг оказался максимально возможным.

Как правило, крепление стропил производится по двум сторонам стропильной ноги, однако при низкой кровле и небольшой величине уклонов кровельных скатов можно ограничиться одним креплением.

Стропильная нога, имеющая промежуточные опоры между брусом мауэрлата и коньком, также должна быть закреплена с помощью скользящей опоры.

Изготовление скользящих опор

Эти детали в большинстве случаев эксплуатируются при повышенной влажности и нередко контактируют с водой, конденсатом, проникающими под кровельный скат. При изготовлении скользящих опор необходимо учитывать сильное воздействие этих и других отрицательных факторов внешней среды. По этой причине их предварительно покрывают слоем цинкового расплава, дополнительно легированным другими веществами для сокращения подверженности коррозии и улучшения прочностных характеристик, благодаря чему повышается общая несущая способность конструкции.

Изготовление самих скользящих опор производится методом холодной штамповки на основе довольно прочного и пластичного материала – низкоуглеродистой стали марки 08 ПС. Процентное содержание углерода в ней – 0,08%, что дает возможность качественно штамповать материал. Балансирование прочностных характеристик элемента осуществляется методом раскисления.

Виды опор скользящего типа

Все применяемые в настоящее время скользящие опоры делятся на две группы:

Открытого типа – такие конструкции составлены двумя отдельными элементами. Первым является направляющая, прикрепляемая к стропильной ноге. Это изогнутая стальная пластина с отверстиями на концах. На каждом конце их может быть два или три – конкретное количество зависит от производителя. Меняется также величина длины хода подвижного элемента. Наименьшее значение должно составлять 60 мм, наибольшее – 160 мм. Уголок (неподвижная часть элемента) имеет до 5 отверстий.

Закрытого типа – эта разновидность опор не разбирается на составные части и представляет собой целостную конструкцию. Монтаж осуществляется в собранном виде. При таком варианте неподвижная часть имеет форму уголка со специальным держателем на длинной стороне: в него продевают планку крепления.

Монтаж

Скользящие стропила монтируются в том случае, когда материалом для фронтонов являются бревна или брус, а крепление прогона конька осуществляется в теле фронтона. Такое требование необходимо для предупреждения распирания стен при изменении величины угла уклона кровли в процессе усадки.

Стропила укладываются на коньковый прогон сверху и закрепляются с помощью шарнирного соединения. В этом случае сохраняется возможность изменить угол, под которым соединяются стропильные ноги.

Изготовление такого соединения производится на основе соединяемых шпильками перфорированных пластин. Вторым вариантом является накладывание верхних частей и соединение с помощью шпилек с шайбами и гайками.

При этом должны соблюдаться некоторые условия:

1. Соединение мауэрлата (в данном случае – верхнего венца сруба) со стропильными ногами осуществляется с помощью скользящих опор. Как правило, их размеры соответствуют следующим параметрам:
• 90 х 90 х 40;
• 120 х 90 х 40;
• 160 х 90 х 40;
• 270 х 90 х 40 мм

Выбор длины определяется предполагаемой величиной смещения стропильных ног.

2. Скользящие опоры монтируются при помощи саморезов с защитным покрытием – в обратном случае они могут стать самым слабым звеном всей конструкции.
3. Во время монтажа направляющая линейка скользящей опоры должна быть закреплена параллельно стропильной ноге, а установка уголка производится перпендикулярно ноге в верхней части. Такой прием обеспечивает возможность скольжения при максимально возможной длине усадки.
4. Укладка стропильных ног на мауэрлат осуществляется сверху или посредством врезки в тело мауэрлата. Максимально допустимая глубина врезки не должна превышать ¾ диаметра бревна или бруса мауэрлата.
5. Материалом для изготовления стропил служат доски сечением 200 х 50 или 200 х 150 мм. Они должны быть обработаны особыми био- и огнезащитными средствами.

Другие способы использования скользящих опор

Скользящие крепежные элементы могут использоваться везде, если есть необходимость обеспечения движения деталей деревянных конструкций – например, при создании зашивок и перегородок деревянных построек.

ВЫВОДЫ:

• Скользящая опора для стропил является очень важным элементом кровельной конструкции, позволяющим компенсировать перекосы системы стропил, которые возникают в процессе эксплуатации вследствие усадки древесины.
• С помощью таких опор стропила крепятся к несущему брусу, благодаря чему удается получить сбалансированную конструкцию.
• Скользящий способ крепления предупреждает зависание кровельной конструкции и распирание стен деревянной постройки.
• Составными частями этих крепежных элементов являются металлический кронштейн и уголок с петлей.
• Изготовление скользящих опор производится методом холодной штамповки на основе низкоуглеродистой стали марки 08 ПС.
• Скользящие опоры бывают открытого и закрытого типов.
• “Скользячки” монтируются под 90-градусным углом по отношению к стропильной опоре по специальным запилам. Такой способ обеспечивает беспрепятственное движение конструкции.
• Скользящие опоры закрепляют при помощи саморезов с защитным покрытием.
• Для обеспечения возможности скольжения при максимально возможной длине усадки направляющая линейка скользящей опоры должна быть уложена параллельно стропильной ноге, а установка уголка производится перпендикулярно ноге в верхней части.

Как выполняется жесткое и скользящее соединение стропил узнайте из видеосюжета.

Источник: https://rooffs.ru/stropilnye-sistemy/stropila/skolzyaschaya-opora.html
