Скользящие стропила в деревянном доме

Скользящая опора для стропил, использование скользящей

08-04-2017Крыша

Не обращая внимания на обилие современных стройматериалов, отличающихся долгим сроком работы и доступной ценой, натуральное дерево столетиями не теряет свои лидирующие позиции в частном домостроении, благодаря экологической безопасности и исключительной энергоэффективности.

Но, при постройке брусовых либо бревенчатых домов появляется одна неприятность – сильная усадка сооружения, которая не разрешает перекрывать его сразу же по окончании окончания строительства. Из-за данной особенности материала нереально сходу приступить к внутренней отделке и переехать в новый дом.

Избежать деформации крыши при усадке окажет помощь особое устройства – скользящие стропила, об устройстве которых мы поведаем в нашей статье.

Устройство

Скользящими опорами для стропил именуют особый устройства, каковые нужны, дабы соединить элементы стропильного каркаса между собой, но покинуть им маленький запас хода, предотвращающий деформирование конструкции в ходе усадки. В быту эти крепежные элементы довольно часто именуют ползунами либо салазками. Они складываются из двух частей, одна из которых есть неподвижной, а другая способна скользить. Скользящие опоры изготавливают из особо прочного, устойчивого к коррозии металла, талантливого выдерживать большие нагрузки. Преимуществами этого метода крепления стропил считают:

• Возможность крыши изменять свою геометрию в ходе усадки, благодаря чему возведение кровли возможно делать сразу после завершения строительства деревянного дома, не ждя полного подсыхания древесины.
• Облегчение процесса крепления стропил. Применение особых подвижных креплений сокращает долю ручного труда при сборке стропильного каркаса, сокращает временные затраты на кровельные работы.
• Снабжает надежное крепление. Скользящие опоры, изготовленные в заводских условиях, проходят пара этапов проверок качества, исходя из этого гарантированно выдерживают снеговые и ветровые нагрузки, которым подвергаются стропила в ходе эксплуатации.

Учтите, что подвижные крепления для стропил повергаются интенсивным нагрузкам в ходе эксплуатации, исходя из этого они изготавливаются лишь из высокопрочной, низкоуглеродистой стали толщиной не меньше 2 мм.

Функции

Усадка – процесс трансформации размеров деревянных построек из-за понижения влажности древесины, каковые продолжаться в течении 1-3 лет с момента постройки. Наиболее деятельно усадка происходит в первоначальный год, за который дом может стать ниже на 1-2 ширину 1-2 венцов. Как раз вследствие этого свойства дерева не рекомендуется делать перекрытие крыши сразу после постройки. Скользящая опора для стропил решает эту проблему, делая в конструкции стропильного каркаса следующие функции:

1. Предотвращение деформации стропил в ходе усадки деревянного дома. Благодаря таковой подвижной системе, стропильные ноги подстраиваются под размеры и геометрию сооружения, компенсируя распирающие нагрузки, которым подвергаются несущие стенки.
2. Обеспечение подвижности каркаса при эксплуатации. Древесина – натуральный материал, который в ходе эксплуатации, кроме того по окончании окончания процесса усадки, может изменять свою влажность и размеры. Про деревянные дома говорят, что они «дышат», исходя из этого стропильный каркас крыши должен подстраиваться под них, кроме этого изменяя размеры при увеличении либо понижении влажности.

Обратите внимание! Многие уверены в том, что в случае если стропила и коробка дома изготавливаются из одного и того же материала, то стропильная система в ходе усадки не будет деформироваться. В действительности, усадка различных узлов конструкции происходит неравномерно. Наряду с этим происходит изменение размеров и геометрии элементов каркаса сходу в нескольких плоскостях.

Разновидности

Применение подвижных креплений для фиксации стропильных ног к мауэрлату – единственный метод не допустить деформацию крыши в ходе усадки деревянных домов. В большинстве случаев, ползуны имеют достаточно обычную конструкцию, складывающуюся из статичного основания-направляющего и уголка с петлей, который по нему перемещается. Различают следующие разновидности подвижных креплений:

• Открытого типа. Скользящие крепления для стропил открытого типа являются разборную конструкцию, складывающуюся из направляющей, прочно фиксируемого к стропильной ноге, и уголка, который крепится к мауэрлату стропильного каркаса. Отличаются разные модели всего по 2 факторам: количеству крепежных отверстий, которых возможно от 1 до 5, и запасом хода. Минимальный запас хода скользящей опоры образовывает всего 60 мм, а минимальный – 160 мм. Чем данный параметр больше, тем лучше крепление защищает от деформаций, снабжая большую подвижность стропилам.
• Закрытого типа. Скользящая опора стропил закрытая, в отличии от открытой, не планирует и не разбирается. Это цельная, монолитная конструкция, которая продается и устанавливается сходу в собранном виде. В таком случает уголок, прикрепляемый к мауэрлату, имеет петельку, через которую в ходе изготовления крепления продевается направляющая планка, фиксируемая на стропила.

Опытные кровельные мастера уверены в том, что подвижные крепления для стропил открытого типа намного эргономичнее для монтажа, особенно в случае если сборка стропильного каркаса выполняется руками неопытного работника. Иначе, закрытые опоры надежнее в эксплуатации, и выдерживают громадные нагрузки.

Технология монтажа

Процесс сборки стропильного каркаса крыши при помощи подвижных креплений мало чем отличается от стандартной процедуры. Однако, он требует большой точности размеров при изготовлении элементов, и выдержки однообразного угла между концом и основанием кровли стропильной ноги при ее установке. Происходит монтаж стропильной системы в такой последовательности:

1. Сперва на несущие стенки дома укладывают мауэрлат. Данный элемент стропильного каркаса крыши делает опорные функции, равномерно распределяя нагрузки между опорами и передавая их на фундамент. В бревенчатых либо брусовых зданиях функции мауэрлата смогут делать верхние венцы.
2. Делают шаблон стропильной ноги, который станет примером для изготовления всех остальных стропил конструкции.
3. На конце каждой стропильной ноги делают запил под мауэрлат. Умелые мастера отмечают, что ни за что нельзя делать выпилы в мауэрлате, тек как это снижает его прочность и несущую свойство.
4. Сперва устанавливают первую и последнюю стропильную несколько, шепетильно контролируя угол между элементами с помощь выверенного строительного уровня.
5. Опора скользящая для стропил крепится на нижнем конце ноги. Дабы обеспечить надежную фиксацию, нужно закрепить направляющую и бегунок 2-3 крепежными элементами.
6. Верхние концы стропильных ног в области конькового соединения фиксируются посредством гвоздей либо железных пластин, соединенных посредством шпильки, снабжающей подвижность конструкции.
7. Между первой и последней стропильной парой натягивают шнур, а после этого устанавливают остальные элементы конструкции.

Не забывайте, что выбор длины направляющей планки подвижного крепления зависит от вероятной величины усадки дома. Чем больше влажность древесины, использованной для постройки, тем больше должен быть размер салазок.

-инструкция

Источник: https://blog-oremonte.ru/krysha/skolziashchaia-opora-dlia-stropil-ispolzovanie-skolziashchei.html

Скользящие стропила: их особенности

Строительство системы стропил является одним из важнейших этапов возведения крыши, и очень большую роль здесь играет крепление элементов. В данной статье будет рассказано о том, как выполняются различные варианты крепления стропил, в частности – скользящие стропила, и какие функции они выполняют.

Строительство системы стропил – непростая задача, относиться к которой надо со всей ответственностью.

Любая оплошность или недочет может привести к повреждению или разрушению крыши, поэтому такие элементы, как опора скользящая стропил, должны быть выполнены максимально качественно. Рассмотрим подробнее основные этапы возведения стропильной системы.

Для начала необходимо подготовить ее отдельные элементы:

• Самый верхний элемент кровельной конструкции называется коньком. Для правильного его изготовления следует после монтажа первого элемента выполнить по нему шаблон, согласно которого будут изготавливаться последующие элементы конька;
• В случае строительства большого дома требуется удлинение досок. Для этого выполняют в стыковочной доске отверстия для болтов. Во избежание повреждения древесины отверстия высверливаются сверлом.

Важно: при этом следует следить за тем, чтобы расстояние между торцом стыковочной доски и ближайшим отверстием составляло не менее 10 см. Кроме того, слишком частое высверливание отверстий может вызвать растрескивание доски, поэтому сверлить отверстия следует беспорядочно, соблюдая между ними расстояние около 10 сантиметров.

При расчете системы стропил необходимо также принимать во внимание будущие нагрузки на кровлю, к которым относятся вес покрытия кровли, а также снеговые и ветровые нагрузки.

Кроме того, важно учитывать усадку древесины. Например, в случае, если сечение бревна составляет 195х195 мм, общая величина усадки по фронтонам или карнизам будет составлять около 6%.

После завершения требуемых расчетов и подготовки элементов можно приступать непосредственно к монтажу системы стропил.

В ее состав входят следующие элементы:

• Конек крыши;
• Опоры стропильных ног на промежуточные балки;
• Опоры ног стропил на свес карниза.

Рассмотрим крепление данных элементов подробнее.

Для крепления кровельного конька используются специальные стыковочные пластины, использование которых не порождает каких-либо дополнительных вопросов по исполнению.

Для опирания стропил к промежуточным балкам применяются специальные скользящие элементы, называемые также «скользячки для стропил».

Опора стропил скользящая всегда монтируется перпендикулярно самому стропилу. Для этого над основной частью «скользячка» выполняется точный запил в брусьях, который должен обеспечивать правильную установку элемента под углом 90 градусов к стропилу.

Скользящая стропильная система предусматривает установку скользячка в самом крайнем положении, обеспечивающем максимальный ход стропила в процессе усадки дома.

В таком случае усадка древесины никак не скажется на системе стропил, а после стабилизации процесса можно будет приступить к укладке постоянного покрытия кровли, которое затем прослужит долгие годы.

• 1 Использование скользящих стропил
• 2 Крепление стропил

Использование скользящих стропил

Пример скользящих стропил

Стропила скользящие используются при строительстве домов из бруса или бревен, в которых в первые годы эксплуатации наблюдается заметная усадка. Очень важную роль при этом играет технология выполнения крепежа стропильных ног к срубу, что особенно актуально для бревенчатого фронтона.

Усадка таких домов происходит неравномерно и непосредственно влияет на габариты всей конструкции. Так, общая усадка высоты здания может составлять до 10%.

Технология использования скользящих стропил подразумевает монтаж стропил из древесины на бревно конька. Стропила при этом соединяются либо внахлест, либо в стык при помощи гвоздей или болтов и стальных пластин.

Важно: саморезы достаточно плохо справляются с большими нагрузками, поэтому выполнять с их помощью крепеж для стропил не рекомендуется.

Сечение стропил определяется в первую очередь весом строящейся кровли. Чаще всего используется доска обрезная, ширина которой не превышает 200 мм, а толщина составляет 50 мм.

Не рекомендуется выполнять жесткое крепление стропильных ног к мауэрлату, что может вызвать провисание крыши или распирание стен сруба.

Скользящее крепление стропильных ног к срубу осуществляется при помощи специальных кронштейнов, изготовленных из 2-миллиметровой стали и снабженных уголком, обеспечивающим скольжение опоры.

Они продаются в строительных магазинах и стоят довольно дешево. Важным моментом применения данной технологии является то, что направляющая линейка должна крепиться строго параллельно стропилам, а уголок на бревне должен быть так же перпендикулярен.

Это позволяет не допустить перекос стропил в процессе усадки дома. Крепление уголка выполняют на том уровне линейки, который допускает в дальнейшем скольжение стропил вдоль всей ее длины во время усадки здания.

Крепление стропил

Кронштейн для скользящего крепления

В случае, если стропило просто уперто в балку и к нему приложено усилие, его конец просто начнет скользить по ней, что приведет в результате к соскальзыванию стропила и разрушению крыши.

Для того, чтобы предотвратить такое скольжение и закрепить стропило надежно, применяются специальные соединения:

• Зуб с упором;
• Зуб с шипом и упором;
• Упор в конце балки.

Соединение выполняется одним или двумя зубами в зависимости от того, каким углом наклона обладают стропила. Подобное крепление стропил к балкам позволяет передать давление с одного элемента системы стропил другому.

Соединение стропила и балки с помощью одинарного зуба применяется в случае достаточно большого угла наклона кровли, т.е. при угле между балкой и стропилом, превышающем 35 градусов:

• В пятке ноги стропила изготавливается зуб с шипом;
• В балке вырезают упор, в котором имеется гнездо для шипа, глубина которого должна составлять 1/4 – 1/3 от толщины балки. Большая глубина гнезда может вызвать ее ослабление;
• Врубка производится на расстоянии 25-40 см от края балки свисающей, предотвращая возможный скол ее конца под нагрузкой, создаваемой стропилом.

Одинарные зубы обычно выполняются в сочетании с шипами, предотвращающими боковой сдвиг ноги стропила. Такой способ соединения называют зубом с шипом и упором.

В случае более пологой крыши, угол наклона который составляет менее 35 градусов, монтаж стропил производят с расчетом увеличения площади трения о балку перекрытия. Проще говоря – увеличивают площадь опирания стропильной ноги на балку.

Для этого производят врубку двумя зубами, которая может быть выполнена в нескольких вариантах:

• Два упора (с шипом и без шипа);
• Два упора с шипами;
• Замок с двумя шипами и т.д.

Первый вариант выполняется следующим образом:

• В балке вырезают для одного зуба шип с упором;
• Для второго зуба вырезают упор;
• В стропиле вырезают для первого зуба проушину с упором;
• Для второго – вырезают упор.

Зубы при этом врезают на одинаковую глубину. В случае разной глубины врубки, производят врубание первого зуба с шипом на 1/3 толщины балки, а второго – на 1/2.

Менее распространенным способом крепления стропил к балке является соединение затяжки в конец:

• В стропильной ноге вырезают зуб-упор;
• Одну плоскость зуба укладывают на самый край плоскости балки;
• Вторую плоскость зуба упирают в сделанный в балке запил, глубина которого составляет 1/3 толщины балки.

Важно: вырезать зуб-упор следует на максимально возможном расстоянии от края.

Надежность крепления повышается путем дополнительного соединения стропил и балок хомутам или болтами, после чего весь угол при помощи петель из проволоки или железных полосок крепится к стене дома.

Крепление стропил производится к анкерному болту или вмурованному в стену костылю.

При выполнении соединений системы стропил используется следующий крепеж:

1. Деревянные элементы крыши – пластины, нагели, бруски, накладные или вставные треугольные косынки;
2. Металлические элементы – шурупы, гвозди, болты с шайбами и гайками, хомуты, петли, накладки, различные уголки из стали и т.д.

Надежность стропильной системы во многом зависит от качества крепления различных ее элементов между собой.

В случае же деревянных домов системы скользящих стропил позволяют обеспечить сохранность кровли в процессе усадки древесины в первые годы эксплуатации, поэтому выполнять монтаж как самой системы стропил, так и отдельных ее элементов и креплений следует тщательно и ответственно.

Источник: https://krovlyakryshi.ru/stropilnaya-sistema/skolzyashhie-stropila-459

Как установить скользящие стропила

Организация стропильной конструкции для обустройства кровли в дальнейшем в деревянном доме является ответственным мероприятием.

Малейшая ошибка со временем может привести к полному разрушению объекта, в лучшем случае – к потере им своих технических характеристик (герметичности).

Чтобы обеспечить целостность стропильной конструкции и кровли в целом, в то же время учесть особенности деревянного строения (его усадку), используют скользящие стропила.

Чем вызвана необходимость использования скользящих стропил?

Любой конструкционный материал деревянного дома – обычное бревно, профилированный, клееный брус, в ходе эксплуатации дает усадка. Она продолжается на протяжении первых 2-5 лет после строительства.

Она заключается в потере бревна естественной влаги, которая не может быть удалена искусственным способом в ходе обработки материала. Процент естественной усадки может составлять 5-8% от общего объема древесины.

Однако опасность заключается не в присутствии усадки, а в ее неравномерности. То есть каждое бревно теряет влагу в большей или меньшей степени.

В результате происходит нарушении конструкции системы стропил, которые соединены с кладкой жестким способом – при помощи железных скоб или болтов. Стропила с нарушенной геометрией не могут выступать надежной опорой для кровли. Последняя в свою очередь провисает, теряет герметичность.

Скользящие стропила, благодаря особой конструкции, могут компенсировать неравномерность усадки бревна, тем самым сохранив правильной геометрию крыши.

Что собой представляет система “скользящие стропила”?

Скользящие стропила в деревянном доме состоят из двух элементов – металлические кронштейн и петля с уголком.

Они выполняются из высокопрочного материала – стали, марки 08 ПС, которая в своем составе содержит низкий процент углерода – 0,08% (согласно ГОСТу 14918-80).

Именно благодаря этому кронштейн и петля могут выдержать на себе всю нагрузку стропильной системы на протяжении длительного промежутка времени, при этом не потеряв своей целостности.

Стандартные характеристики для скользящей стропильной системы следующие:

• толщина – от 2 мм;
• 40 мм ширины;
• в высоту до 90 мм;
• длина находится в диапазоне 90 мм – 160 мм.

Принцип работы системы такой: кронштейн крепиться при помощи болтов на стропило, петля – на бревно. Таким образом, конструкция перемещается относительно друг друга, тем самым компенсирую изменение геометрии здания и перекос крыши.

Рекомендации по установке скользящих стропил

Перед тем, как начать организовывать движущиеся стропила, нужно учесть несколько нюансов. Специалисты в данной области приводят следующий ряд рекомендаций:

• установка проводится только на геометрически правильном объекте. Так как скользящие стропила – подвижная система, то корректировку в дальнейшем провести будет невозможно, а в крепежные элементы в процессе усадки здания не будут справляться со своей задачей. Перед началом работ рекомендуется обмерять периметр объекта и скорректировать его рекомендуемыми допусками;

• изготовление крепежных элементов можно проводить самостоятельно. Но каждый из них должен делаться по одному и тому же шаблону, дабы соблюдать соответствие размеров;

• коньковая система крепления также должна быть подвижной. Это можно выполнить при помощи подвижных шарниров, монтированных саморезами;

• если здание большое, часто для качественного перекрытия приходится наращивать стропила. Это делается внахлест при помощи болтов в заранее подготовленные отверстия. Они делаются при помощи сверла, размеры которого должны соответствовать параметрам используемых болтов. Расположение отверстий должно быть хаотичным и не доходить до края доски как минимум на 10 см. Эти мероприятия предотвратят расслаивание материала;

• каждая последующая стропила должна крепится строго параллельно предыдущей и строго перпендикулярно несущему бревну. В противном случае будут наблюдаться нарушения в работе системы скользящих стропил.

Выполнение данных, нехитрых рекомендаций приведет к успешному завершению дела и работоспособности конструкции в целом.

Техника монтажа скользящих стропил

Поскольку вышеуказанная система является динамичной (движущейся) структурой, то просто поверх опорного бревна ее установить не получится. В таком случае она упадет под собственным весом.

Для этого в опорном бревне делают полукруглый запил. Также на стропиле делается шип, его угол должен соответствовать углу наклона крыши. Это позволит снять нагрузку из системы и переместить ее на опорное бревно.

Глубина прореза не должна превышать ¾ диаметра бревна, в противном случае оно может разрушиться. Упор также делается на глубину не более ¾ балки. Если не придерживаться данного условия, ослабится несущая способность конструкции. Врубку выполняют в 30 см от свисающего края балки.

Далее ведется монтаж крепежных элементов скользящих стропил.

:

Источник: http://info-krovlya.ru/remont-krovli/skolzyashhie-stropila.html

Скользящая опора для стропил предохранит крышу деревянного дома от деформаций

Привычная жесткая система крепления стропильных ног к мауэрлату либо верхнему венцу деревянного сруба с помощью скоб, гвоздей или уголков не всегда себя оправдывает. Во многих случаях стропильный брус должен иметь возможность смещаться относительно стен. Для обеспечения этого смещения применяется скользящая опора для стропил.

-рассказ о монтаже стропильной системы ↑

Конструкция опорного узла, в которой стропильный брус имеет свободный ход в точке опоры его на стену, находит применение главным образом в строительстве деревянных домов. Стены сруба из массивной древесины после сборки и в процессе эксплуатации подвергаются значительным деформациям и меняют свои геометрические характеристики. Не только дерево естественной влажности, но и клееный брус в той или иной степени дают усадку. Обычный сруб может стать после постановки под крышу и первой снежной зимы ниже на 15%. Причем стены могут осесть на ощутимо различную величину, в результате чего наверху, в зоне крыши, образуется перекос.

Стропила крыши крепятся к верхнему венцу сруба из оцилиндрованного бревна через скользящие опоры

В процессе эксплуатации также происходят небольшие деформации. Если в доме есть центральная стена, она осаждается в большей степени, чем наружные, когда дом начинают топить. Это объясняется уменьшением объема древесины вследствие снижения ее влажности. Присутствуют и сезонные деформации. В сезон дождей стены дома становятся немного выше, а зимой, когда влажность воздуха минимальна, «усыхают». Причем южная стена высыхает после дождей быстрее, то есть амплитуда изменения высоты стен неодинакова, дом «гуляет». Температурно-влажностные деформации происходят в строениях из цельной древесины в течение всего срока службы дома.

Расчетная величина изменения длины стропильного бруса за счет большей усадки центральной стены деревянного дома

У сруба четырехстенка (отсутствует центральная стена) может быть еще одна проблема. Бревна, постоянно подверженные нагрузке, могут постепенно изгибаться. Стропильная система, если она не собрана жестко и не имеет замкнутого контура по принципу фермы, оказывает не только вертикальное, но и горизонтальное давление на стены. Стропила могут выгнуть центральные части стен наружу, сруб приобретет «бочкообразное» очертание в плане. А крыша провиснет в коньке. Наличие переруба с надежными замками, расположенного поперек конька (пятистенок), избавит от этой проблемы или уменьшит ее.

Кроме того, сами деревянные стропила, если они не были подвергнуты технической сушке, теряя влажность, станут короче.

Если крепить стропила в точке опоры на стену жестко, деформации строения будут передаваться на кровлю. Как результат — крыша, которая при монтаже выглядела идеально, через некоторое время может просесть в центре, плоскости станут кривыми, появятся бугры, впадины, торцевые и ветровые плоскости потеряют ровность.

Стропила являются основными несущими элементами крыши

Чтобы деформации стен не передавались крыше, стропильная система в точках сопряжения со стенами должна иметь возможность смещаться, сохраняя свою форму. Эту задачу и обеспечивает скользящая опора для стропил. Максимальный эффект от применения таких опор достигается при строительстве домов из цельной древесины с наличием центральных стен, параллельных коньку крыши.

Основные характеристики конструкции ↑

Функция скользящей опоры — четкая фиксация стропильного бруса к стене и мауэрлату в вертикальной плоскости и возможность ее смещения вдоль собственной оси.

Скользящая опора состоит из двух элементов. Один представляет собой направляющую (планку), которая крепится на стропильном брусе. Второй — уголок с опорной площадкой, фиксируемый к верхнему венцу сруба либо мауэрлату. Уголок снабжен петлей, которая входит в зацеп с направляющей, но не препятствует ее смещению в определенных пределах.

Скользящая опора состоит из двух элементов

Величина деформаций может быть различна. Направляющий элемент опоры ограничивает возможное смещение. В продаже есть опоры с возможностью смещения разной степени.

От длины свободного участка направляющей планки опоры зависит возможная амплитуда скольжения стропильной ноги. Эти три варианта позволяют обеспечить смещение от 90 до 160 мм

Опоры изготавливают из стали не менее 2 мм толщиной. Высота уголка, как правило, 90 мм, ширина пластин 40 мм. Заводские изделия имеют гальваническое антикоррозионное покрытие. Крепеж из обычной стали необходимо защитить от ржавчины, окрасив масляной краской.

Применение скользящих опор ↑

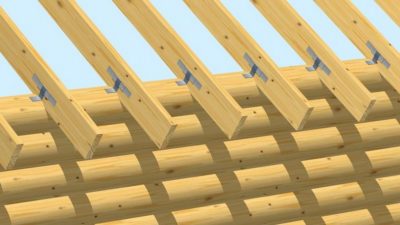

Площадку опоры необходимо монтировать на верхний венец строго перпендикулярно оси стропильного бруса, в направлении скольжения. Рекомендуется изначально устанавливать петлю уголка в нижней части планки скольжения.

Стропильный брус будет садиться вниз, поэтому при установке планка и уголок позиционируются именно таким образом. На чертеже указан «запас на усадку».

Крепят металлические элементы только шурупами с антикоррозионным покрытием.

Неправильный монтаж. Площадка должна стоять на верхнем венце под наклоном, перпендикулярно оси смещения стропильного бруса. В данном случае заклинит пластину или оторвет от венца уголок.

Кроме описанных преимуществ, применение скользящих опор позволяет упростить устройство стропильной системы. Отсутствует необходимость выполнять сложный зарез стропильного бруса и верхнего венца для обеспечения опоры. Если дом построен из бруса либо бревен ручной рубки, достаточно в венце прострогать площадку для крепления опоры под нужным углом. В строении из оцилиндрованного бревна это еще проще: угольником вымеряют перпендикуляр на элементе крыши, в точке пересечения бревна и бруса получают место крепления опоры.

Шарнирная конструкция конька ↑

Чтобы стропильные ноги не разъехались в стороны, стропильный брус должен иметь одну или несколько точек опоры посередине, на коньке либо рядом с ним. При деформациях стен угол сочленения стропил в коньке также может меняться. Чтобы плоскость крыши не искривлялась, в коньке также применяют скользящее (шарнирное соединение).

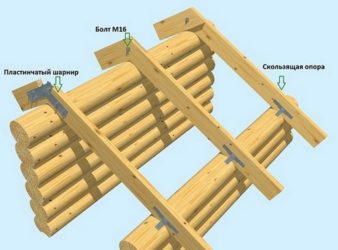

Идеальная «скользящая» стропильная система. Конек опирается на центральную стену. Шарнир из металлических пластин, соединенный стяжкой, намного надежнее обычного болта.

Иное использование скользящих опор ↑

Скользящая опора может быть использована везде, где необходимо обеспечить движение элементов деревянных конструкций. В частности, при устройстве перегородок и зашивок в деревянных домах. К примеру, в ванной комнате деревянного дома планируется часть стены отделать керамической плиткой. Для этого необходимо обшить стену листовым материалом (ГВЛ, ГКЛ, ОСП), изготовив предварительно каркас. Причем каркас должен быть «плавающим», ведь стены со временем могут осесть и подвергаться сезонным деформациям. Если зашивку не доводить до потолка, а стойки каркаса закрепить к стене на скользящих опорах, проблема решается.

Источник: http://goodkrovlya.com/montazh/stropila/skolzyashhaya-opora-dlya-stropil.html

Скользящая опора для стропил: цена и фото

Подвижность креплений крыши используется при строительстве многоскатных крыш, из материалов, которые дают усадку.

Прежде всего, речь идет о деревянных элементах крыш деревянных домов.

Соединения с несколькими степенями свободы позволяют создавать сбалансированную конструкцию.

Она при всей своей подвижности должна быть крепкой, чтобы можно было её использовать в местности с колебаниями почвы, а также там, где суровая, снежная и ветряная зима.

Назначение подвижных соединений

Усадка древесины, которая происходит по естественным причинам — основная причина перекоса всей системы кровли.

Незначительные деформации будут происходить в любом случае.

Связаны они, в основном, с сезонными изменениями погоды.

Так, например, при включении отопления (это, как правило, 5 – 6 месяцев подряд) стены деревянного дома подвержены усадке больше, чем при теплой сухой погоде.

При этом центральная стена больше других осаждается.

И это связано с уменьшением её объема при потерях влажности.

Заметная деформация происходит в период дождей (осенью, в основном) и в холодное время года (зимой).

Осенью постоянная повышенная влажность приводит к увеличению стен в объеме.

Зимой стены из-за минимальной влажности высыхают, достигая, практически, своего минимального размера.

При жестком креплении стропил к стене, деформации деревянного дома в любом случае будут передаваться в кровельную систему.

И тогда, вымеренная и четко рассчитанная крыша (кроме, естественно, подвижности соединений) даст усадку по центру.

Еще возможен вариант, при котором появятся бугорки, неровности, заметные впадины по всей плоскости кровли.

Мало того, что подобные изменения негативно отразятся на состоянии всего дома, так ещё и устранить недочёты, не разбирая крышу полностью, невозможно.

Поэтому, чтобы не было такого отрицательного результата (вложение денег при строительстве, что скользящих, что монолитных опор, практически, одинаковое), лучше всего систему в местах крепления опор со стенами оснастить теми элементами, что смогут незначительно смещаться.

При создании проекта крыши нужно опираться на то, какой дом она будет венчать, а также то, в какой местности будет проходить его эксплуатация.

Любая подвижная опора имеет фиксированные рамки своего движения.

Особенности скользящих соединений

Скользящие соединения целесообразно использовать в местах повышенной влажности, а также тогда, когда образуется конденсат при попадании воды под скаты крыши.

Любой деревянный дом еще несколько лет после постройки будет изменять свои физические свойства.

В любом случае на стропильной ноге необходимо выполнить запил для плотного упора в мауэрлат (о том, какой формы и глубины он может быть, читайте раздел «Установка скользящих соединений»).

Еще о расчете стропильной ноги.

Ответ на вопрос, что лучше: ондулин или металлочерепица можно найти по ссылке. Как сравнить, что дешевле и как окончательно выбрать.

О конструкции вальмовой кровли — красивой и изящной конструкции здесь. Расчет вальмовой четырехскатной крыши, фотографии разновидностей этих крыш.

Для мест соединения стропил нужна определенная свобода движения.

Она может быть достигнута тремя способами:

1. По бокам ноги вбиваются длинные гвозди в бревно.
2. Можно вбить один большой гвоздь сверху.
3. Для крепления иногда целесообразно использование металлических скоб или пластин.

Каким бы ни был способ крепления, стропило обязательно должно быть отпущено на нужную длину за пределы стены.

Возможность передвигаться скользящее соединение получает за счет своих конструктивных особенностей.

Виды подвижных соединений

Способ крепления основных конструктивных элементов стропильной системы меняется в зависимости от разновидности системы.

Сами же элементы крепления изготавливаются из низкоуглеродистой стали, прошедшей через горячую оцинковку.

Все скользящие соединения, которые могут быть использованы в современном строительстве, делятся на два вида:

1. Соединения открытого типа.
2. Соединения закрытого типа.

Для полноценного крепления подвижных соединений важно определиться с равномерным распределением нагрузки на стены здания.

Нужно учитывать вес стропил и общий вес всей кровли.

Открытое соединение

Здесь всего два открытых элемента.

Первый – направляющая, которая должна быть прикреплена к стропильной ноге.

Направляющая представляет собой стальную пластину, изогнутую и имеющую по краям отверстия.

Их может быть два или три на каждом конце.

Длина хода подвижного элемента имеет минимальное значение в 60 миллиметров, а максимальное в 160.

Уголок – неподвижная часть скользящего соединения открытого типа.

В нем может быть максимум пять отверстий.

Закрытое соединение

Скользящее соединение закрытого типа не может быть разобрано на отдельные элементы.

Это только монолитная единая конструкция.

Её монтаж на крыше возможен только в собранном виде.

В виде уголка выполняется неподвижная часть системы.

Его длинная сторона имеет держатель, в который и продевается планка крепления.

Если бревна и доски, теоретически, можно подготовить и самостоятельно, стропильные соединения лучше всего покупать в готовом виде, в определённом для качественного монтажа кровли количестве.

Покупка элементов соединений

Система кровли, как и все остальные элементы строительства, должна быть рассчитана заранее.

Для выбора элементов стоит знать, что процент усадки брёвен деревянного дома, где брусья имеют диаметр 195 миллиметров составляет 6 %.

Этот показатель точен для первого года эксплуатации.

За следующие 3 -5 лет он составит 2 – 4 %.

Для выбора скользящих соединений стоит определить:

• какой приблизительно вес всего кровельного покрытия;
• предполагаемые снеговые и ветровые нагрузки на кровлю.

Этих показателей достаточно для выбора.

Крепятся они на каждое стропило.

Средняя цена за одно соединение 100 — 180 рублей.

Купить эти элементы можно в строительных магазинах или на строительных базах.

Есть и интернет ресурсы, которые занимаются реализацией в сети продукции, в том числе для сооружения кровли.

Естественно, что там также возможна покупка скользящих соединений.

Установка

Скользящие опоры – это две детали: направляющая и согнутая пластина.

Направляющая в процессе эксплуатации скользит в пределах согнутой пластины.

Априори, они должны быть подвижны.

Но важно, чтобы стропильная нога не оторвалась от мауэрлата (несущего бревна) при любых нагрузках на кровлю.

Скользящие соединения всегда крепятся перпендикулярно стропилу.

Поэтому запил в брусьях должен быть выполнен под углом 90°к стропилу.

Конструктивные особенности установки скользящих элементов следующие:

1. На опоре стропильной ноги выполняется полукруглый запил.
2. Устанавливаются один – два шипа (количество зависит от угла наклона кровли), которые снимают нагрузку со всей стропильной системы.

Есть и другой способ крепления скользящих соединений.

В несущем бревне выполняются специальные пропилы на 3 / 4 его диаметра.

Так создается маленькое трение на большой площади, которое даёт возможность удерживать тяжёлую конструкцию при сильном ветре и под большим снегопадом.

Этот метод закрепления скользящих соединений целесообразен при небольшом угле ската кровли, а также при обязательном наличии промежуточных опор для дополнительного крепления.

Монтаж скользящей системы может быть выполнен саморезами.

Советы по монтажу

Кровля, в которой присутствуют скользящие соединения, должна быть корректной и геометрически правильной формы.

Монтаж стропил должен проходить только после проверки периметра объектов и соответствия его определённым размерам.

Все стропила должны быть одного размера.

Это гораздо упростит монтаж.

И минимизирует «подгонку» элементов.

При помощи подвижных соединений крепятся не только стропила и стены, но и коньковые соединения.

Правда, здесь несколько другие элементы, но принцип действия очень похожий на скользящие соединения.

Чтобы не произошло заклинивание подвижных систем, каждая опора скользящих стропил должна быть закреплена параллельно друг другу и перпендикулярно несущему мауэрлату.

Эксплуатация кровли с подвижными соединениями

Упорядочить физические, естественные, процессы при эксплуатации деревянного дома с деревянной крышей можно при монтаже кровли с элементами скользящей системы.

Больше проседанию подвержена стена, находящаяся непосредственно под коньком.

А меньше – внешние, крайние, стены дома.

Правильно сконструированная крыша деревянного дома может выдержать значительные снеговые нагрузки (до полутораметрового снежного пласта) при условии, что подвижные соединения присутствуют во всех конструктивных соединениях.

Два раза в год (после зимы и перед ней) стоит проводить ревизию соединительных элементов системы.

Это даст гарантии того, что система не только не утратила своей крепости, но и остаётся прочной.

Если какие-то саморезы выходят из отверстий, их лучше подкрутить или полностью заменить.

Кровля деревянного дома со скользящей соединительной системой не должна быть утеплена внутри.

Во-первых, это даст возможность элементам системы выполнять своё предназначение.

Во-вторых, так можно будет проводить ревизию соединительных элементов.

Скользящая опора для деревянных стропил может быть использована в крышах деревянных домов, которые эксплуатируются в более жестких климатических условиях.

Правильно рассчитанная система даст возможность крыше быть крепкой, выдерживать большое количество снега, а также колебания почвы и сильный ветер.

При этом монтаж такой системы, практически, не повышает стоимость всей кровли.

о скользящем соединении стропил.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/skolzyashhaya-opora-dlya-stropil.html

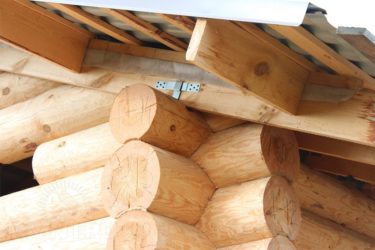

В каких случаях применяют скользящие стропила

Основой скатной крыши является стропильная система, которая отвечает за надежность всей конструкции и определяет ее облик.

В возведении крыши одним из наиболее ответственных моментов является крепление стропил.

Предназначение скользящей стропильной системы

Во время строительства деревянных домов очень важно учитывать одну особенность – со временем дерево дает усадку, причем процесс этот протекает с разной интенсивностью в различных частях крыши: наибольшая усадка, как правило, наблюдается под коньком, наименьшая – у боковых стен.

Таким образом, изменяется треугольник бревенчатого фронтона и нарушается вся геометрия верхней конструкции здания.

Выходом из этой ситуации является использование в качестве крепежа подвижных элементов вместо классического жесткого закрепления стропил скобами или саморезами.

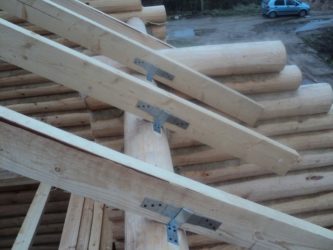

Стропильные ноги соединяются с мауэрлатом – верхним венцом сруба – с помощью скользящих опор. Благодаря «скользячке» стропильный брус может смещаться на определенное расстояние вдоль своей оси.

Если стропильный брус будет иметь возможность немного сместиться, не нарушая при этом целостность скатов, это позволит равномерно распределить нагрузку и избежать перекоса крыши.

Кроме того, применение подвижного соединения упрощает монтажные работы – скользящие крепления уменьшают трудоемкость процесса возведения крыши.

Особенности скользящего крепления стропил

Пары стропильных ног должны быть изготовлены по единому образцу, одного размера. В коньке сруба стропила соединяют с помощью особых пластин.

Различают два способа соединения:

• внахлест;
• встык. В этом случае обязательно оставляют зазор.

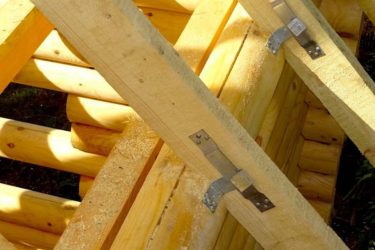

Нижний конец стропильной ноги фиксируется скользящим креплением.

Стропильные ноги укладывают:

• сверху;
• с врезкой в тело мауэрлата.

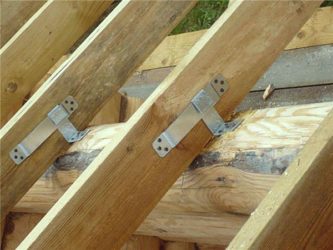

Конструктивно крепежный элемент состоит из двух частей: металлическая планка фиксируется на стропильную ногу, уголок с петлей закрепляется на несущем брусе. Обе детали выполняются из прочной оцинкованной стали.

Крепления бывают:

Скользящие опоры могут быть с различной длиной хода, от 60 до 160 мм – все зависит от того, какое ожидается смещение стропил по отношению к мауэрлату.

В случае самостоятельного изготовления «скользячек» нужно пользоваться шаблоном, выполняя все детали одинаковыми.

Чтобы конец стропила не скользил по балке, его фиксируют, применяя специальные методы.

Способы фиксации:

• одним зубом с упором. Этим методом производится соединение в случае большого наклона – если угол между стропилом и балкой 35 градусов и более;
• зубом с шипом и упором. Чтобы избежать передвижения стропильной ноги вбок, вместе с одинарным зубом используется шип;
• с упором в конце балки.

  Этот способ подразумевает вырезку зуба-упора, одна плоскость которого упирается в запил балки, другая – ложится на конец балки.

Врубка двумя зубами применяется для менее крутых крыш, когда угол составляет менее 35 градусов.

Здесь также существует несколько вариантов исполнения: один упор с шипом и один – без, оба упора с шипами, а также применение замка с двумя шипами.

Характерные особенности монтажа:

• каждое стропило изготавливается из досок, как правило, 150 или 200 на 50 мм. Если возникает необходимость удлинить стропильную ногу, наращивание производят внахлест, располагая отверстия хаотически – это позволит не допустить раскалывания деревянной доски;
• несущее бревно в центре должно составлять перпендикуляр по отношению к скользящим элементам;
• все скользящие элементы фиксируются на полукруглых запилах параллельно друг другу, чтобы не допустить заклинивания.

  При этом необходимо выбрать крайнее положение «скользячки»;

• в коньковом соединении скользящей стропильной системы должны использоваться шарнирные соединения;
• опоры устанавливают с двух сторон стропила, исключение составляют небольшие по размеру кровельные конструкции, на которые серьезной ветровой нагрузки не ожидается.

Допускается применение данного метода и для односкатной крыши, так как с инженерной точки зрения двускатная крыша – это пара односкатных.

Простой способ доказал свою эффективность: использование скользящих стропил позволяет сбалансировать крышу деревянного сруба и не допустить ее деформации в наиболее сложное первое время после установки, когда усадка древесины может составлять до 15 процентов за год.

Источник: http://okrovle.com/ustrojstvo-krysh/skolzyashhie-stropila.html
