Соединение стропил из бруса в коньке, на мауэрлате
Соединение стропил необходимо при наращивании элементов, стыковке с мауэрлатом, в коньке, с дополнительными элементами системы (стойки, затяжки). Способы крепления деревянных конструкций выбираются в зависимости от схемы стропильной системы, предпочтений мастера, характеристик пиломатериала. При этом обычно используется строганый брус либо сращенные по ширине доски.
Схема креплений стропил.
Существуют наслонные, висячие стропила, передающие нагрузку от силового каркаса крыши на стены неодинаково.
- Наращивание стропил
- Верхний коньковый узел
- Нижний узел опирания
Дополнительными элементами являются:
- коньковые прогоны;
- стойки;
- подкосы;
- ригели;
- кобылки.
Они придают пространственной конструкции необходимую жесткость, увеличивают эксплуатационный ресурс, безопасность пользования. При любом типе соединения используются крепежные элементы.
Наращивание стропил
При больших габаритах здания стандартной длины пиломатериала недостаточно, поэтому брус приходится наращивать. Соединение стропил по длине производится несколькими технологиями:
Схема сращивания стропильных ног.
- внахлест – не требуется подрезка концов деталей, нахлест не меньше 0,7-1,2 м, шахматное расположение метизов;
- встык – элементы фиксируются зубчатыми пластинами либо деревянными накладками, саморезы располагаются со смещением;
- на прогон – узел усиливается опиранием на продольный брус либо доску;
- косым прирубом – угловой рез пиломатериала, фиксация в сквозное отверстие шпильками/болтами (10-14 мм) с широкими шайбами;
- «три доски» – двойной нахлест, излишнее увеличение веса стропильной системы, максимальная жесткость, прочность конструкции.
Последним способом соединения стропил пользуются при изготовлении сложных крыш мансардного, шатрового типа. Пустые промежутки после узла соединения заполняются обрезками пиломатериалов. используя одинаковые по толщине доски.
Соединение стропил с опиранием на прогон позволяет увеличить темп работ – все заготовки одного ската имеют одинаковый размер, отпиливаются по шаблону. При использовании фахверковой технологии строительства металлические детали для фиксации традиционно заменяют врубкой всех элементов друг в друга. Это обеспечивает максимальную жесткость. Способ косого переруба чаще применяется для висячих стропил, стыковое соединение – для наслонных вариантов.
Верхний коньковый узел

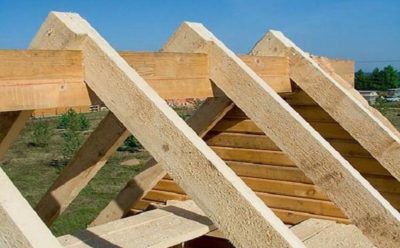

Стропила в сопряжении скатов в коньке опираются друг на друга либо на коньковый прогон. В первом варианте применяют шаблонный метод:
- треугольные конструкции подготавливаются заранее;
- по месту монтируются крайние треугольники;
- по ним натягивается шнур с соблюдением горизонтали;
- устанавливаются средние конструкции.

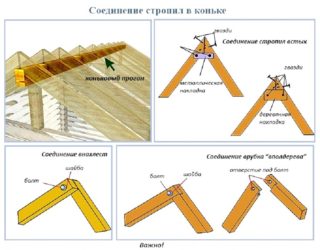

Схема сращивания стропил в районе конька.
Соединение стропил в коньке прогоном не требует контроля горизонтали шнуром, ориентиром является сам прогон. Не требуется предварительная сборка стропильных ферм, крыша собирается из поданного наверх пиломатериала по месту.
Соединение конькового узла выполняется по одной из трех технологий:

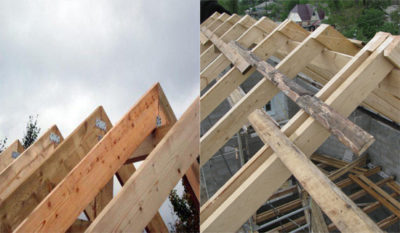

- внахлест – концы стропил обрезаются после фиксации друг к другу гвоздями, саморезами, поперечными пластинами;
- шип-паз – соединение аналогично предыдущему, однако каждый край имеет выборку в полдерева;
- подрезкой торцов – стык стропил выполняется строго вертикально, угол реза размечается по месту, элементы упираются друг в друга.
Все соединения должны иметь одну степень свободы, минимальную. Это обусловлено усадкой пиломатериала в первые 1,5-2 года. В противном случае конструкция будет ослабевать, разрушаться под собственным весом. Поэтому крепление болтами либо шпильками в сквозные отверстия всегда предпочтительнее гвоздей, саморезов.

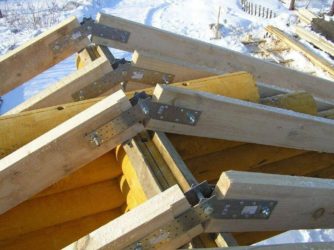

Стропила также могут фиксироваться специальными шарнирными металлическими элементами, надеваемыми на брус либо крепящимися к нему саморезами. Это незначительно повышает стоимость строительства, однако резко увеличивает ресурс, ремонтопригодность кровли. Соединение с двумя степенями свободы применяется в сложных конструкциях.
Нижний узел опирания
В нижней части (сопряжение скатов крыши со стенами здания) стропила опираются на продольный брус, называющийся мауэрлатом. Его фиксируют в верхнем периметре стен такими способами, как:
- обвязка проволокой;
- надевание на закладные шпильки;
- вмуровывание в бетонную заливку, кирпичную кладку.
Варианты врубки стропил в балку.
В зависимости от схемы расположения стропил, нагрузки либо раздвигают стены здания, либо сжимают их. Жесткий узел соединения стропил с мауэрлатом имеет две разновидности:
- подпорный брус – стропила обрезаются под углом, опираются на мауэрлат внутри периметра здания либо за его пределами;
- врубка в опорный брус – величина седла ограничена третью высоты пиломатериала для сохранения несущей способности.
Чтобы соединить на мауэрлате врубку, используется три метиза: один проходит сквозь всю толщину ноги под углом 90 градусов, два других крепятся по бокам. При опирании на мауэрлат первым способом боковой сдвиг исключается креплением с обеих сторон опорных уголков. Существует вариант опирания на затяжку, когда на мауэрлат ложатся поперечные балки, выходящие за периметр стен. Треугольная стропильная ферма опирается на эти балки, брус фиксируется аналогично врубке тремя саморезами либо гвоздями.
Основным назначением затяжек является компенсация раздвигающих стены нагрузок.
Они воспринимают усилия со стропильных ног, изменяют их направление на вертикальное, что благоприятно для ресурса коробки здания.
Для склонных к усадке деревянных коттеджей часто используется скользящий металлический крепеж. Он добавляет пиломатериалу необходимую степень свободы в продольном направлении. Эта технология обеспечивает максимальную ремонтопригодность кровли, все нагрузки компенсируются самой системой.
Схема поперечной схватки стропил.
Дополнительные элементы имеют собственные методы крепления:
- дощатый ригель пришивается к ногам внахлест;
- брусковый ригель врубается в седла обеих ног;
- стойки обычно врубают в ноги, соединяют уголками к балкам-стяжкам;
- коньковый прогон ввиду большой длины наращивается указанными выше способами;
- стропила врубаются седлами в коньковый прогон.
Шаблонная технология изготовления стропильных ферм всегда предпочтительнее сборки по месту. В этом случае скаты гарантированно имеют прямоугольную, а не трапециевидную форму, что облегчает укладку кровельного материала, обеспечивает максимальную эстетику восприятия.
При использовании врубки низа стропильных ног в мауэрлат седло может выпиливаться в любом элементе конструкции в зависимости от необходимой величины свеса карниза. На практике мауэрлат выпиливают реже, чем брус, из которого изготавливают стропила.
В вальмовых крышах каждая стропильная нога состоит из двух деталей, стыкующихся под углом друг к другу. Способы фиксации бруса, досок в этом случае не отличаются от вышеуказанных. Чаще всего используется метод в три доски с заполнением внутреннего пространства обрезками пиломатериалом такой же толщины.
Выбор скользящих креплений оправдан лишь в случае срубовой, каркасной технологии изготовления стен. Панельные, фахверковые конструкции не дают вертикальной усадки, поэтому стропила к мауэрлату, затягивающим балкам можно крепить жестко.
Источник: http://www.ristroy.ru/info/soedinenie-stropil-iz-brusa-v-konke-na-maujerlate.html
Чем и как крепить стропила к брусу: варианты креплений, применяющаяся фурнитура и размеры
Все фото из статьи
Как закрепить стропила к брусу мауэрлата? Как связать их с коньком крыши? Как монтировать стропильные ноги на балки при обустройстве кровли без мауэрлата? Наконец, каким должно быть сечение бруса стропил и прочих элементов кровельной системы? Давайте разбираться.
Связка стропильных ног с коньковым брусом.
Немного теории
Для начала разберемся в том, как устроен каркас кровли. Стропильные ноги соединяют балки или мауэрлат — уложенный на продольные стены и надежно закрепленный брус — с коньковым брусом.
Схематичное изображение стропильной конструкции
Ноги могут быть:
- Наслонными, то есть имеющими промежуточную или центральную опору. Под массой снега или при боковом ветре они испытывают наименьшую изгибающую нагрузку, что делает конструкцию в целом более прочной;
Обратите внимание: кроме того, при обустройстве наслонных стропил минимизируется усилие, распирающее продольные стены.
- Висячими. Они соединяют мауэрлат или концы балок с коньком без дополнительных опор. Висячие ноги испытывают существенные изгибающие нагрузки и под снеговыми и ветровыми нагрузками распирают стены с большим усилием. Именно поэтому в таких системах они всегда связываются затяжкой — горизонтальным брусом.
Разные системы ограничены разными значениями максимальной длины пролета.
Крепление стропил к коньковому брусу всегда делается неподвижным и максимально жестким, а вот соединение ног с мауэрлатом или верхним венцом деревянного сруба часто оставляется подвижным. Таким образом, компенсируется неизбежная усадка дома при сушке бревен или бруса естественной влажности.
Крепежная фурнитура
Для фиксации соединений стропильной системы в разных ее конструктивных исполнениях могут использоваться:
- Уголки, выполненные из оцинкованной стали. Они крепятся к соединяемым элементам саморезами или гвоздями с насечкой;
- Кронштейны, фактически представляющие собой уголки значительной ширины с перфорацией;
Оцинкованный крепежный кронштейн. Цена зависит от размеров и начинается от 20 рублей за штуку.
- Перфорированные пластины из оцинковки толщиной 1,5-2 миллиметра;
- Перфорированные ленты, отличающиеся от пластин меньшей толщиной и гибкостью;
- Шпильки и болты с широкими шайбами;
- Ползуны, или крепежи-салазки, делающие соединения подвижными.
Жесткое крепление стропил к мауэрлату
Жесткость обеспечивается за счет:
- Фигурного выреза в ноге, которым она опирается на мауэрлат (седла);
- Подшивкой к стропилу опорного бруска, который крепится к нему на шпильках или болтах.
Крепление с опорным бруском.
Кроме надежного упора, необходима фиксация ноги, предотвращающая ее горизонтальное или вертикальное смещение относительно мауэрлата. Она может осуществляться несколькими способами.
| Используемая фурнитура | Описание соединения |
| Гвозди | Нога прибивается двумя гвоздями, вбитыми через нее в брус под косыми углами с обеих сторон, и третьим длинным гвоздем сверху |
| Уголки, кронштейны | Они подшиваются саморезами между брусом и стропильной ногой с обеих сторон |
| Перфорированная лента | Лента охватывает ногу петлей, предотвращая ее смещение |
Обратите внимание: мауэрлат в сильные снегопады и при боковом ветре испытывает сильные деформирующие нагрузки, поэтому ослаблять врезками сам брус не рекомендуется.
Скользящее крепление к мауэрлату
Для подвижной фиксации используется соответствующая фурнитура — оцинкованное крепление «салазки» или упрощенный вариант ползуна — накладные уголки с удлиненными пазами для гвоздей или саморезов.
По понятным причинам в этом случае они не затягиваются (или не добиваются); между шляпкой и уголком должен оставаться незначительный просвет (не более миллиметра).
Скользящее соединение с оцинкованными ползунами.
Крепление к балкам
Именно таким способом чаще всего сооружается стропильная система полутораэтажного брусового дома своими руками: стропильные ноги крепятся не к мауэрлату, а к поперечным балкам, заодно выполняющим функцию потолочных балок первого этажа.
У устройства такой стропильной системы есть несколько тонкостей.
- В отсутствие мауэрлата нагрузка на стены будет не распределенной, а точечной, что заставляет серьезно отнестись к их несущей способности в регионах со снежными зимами;
- Балки должны выступать за линию стен примерно на 400 миллиметров, образуя свесы, защищающие стены от осадков;
- При больших снеговых нагрузках для придания соединению с балкой большей жесткости в обеих соединяемых деталях выполняются пропилы (соединение «зуб с шипом»). При этом гнездо в балке не должно быть шире 1/3 ее поперечного размера: в противном случае пропил будет ослаблять ее.
Соединение «зуб с шипом».
Для жесткой фиксации стропил к балкам используются:
- При равной ширине стропила и балки — накладные перфорированные пластины;
Именно такое крепление использовано на снимке.
- При большей ширине дервянной балки — перфорированные уголки.
Крепление к коньку
Здесь возможны два варианта:
- Ноги крепятся к брусу конька встык. В этом случае их концы подгоняются к плоскостям конька и фиксируются к нему накладными уголками;
- Кроме того, коньковый прогон может быть подшит к соединенным друг с другом стропильным ногам снизу. При соединении стропил встык они связываются парой накладных перфорированным пластин; однако более прочным будет соединение стропильных ног внахлест и их крепление шпилькой или болтом с широкими шайбами. Соединение можно дополнительно усилить клеем (ПВА или любым столярным).
Коньковый прогон подшивается в соединению опять-таки накладными уголками и обеспечивает жесткое крепление стропильных ног по собственной продольной оси.
Соединение стропил без конька
Инструкция по выполнению такого соединения повторяет уже описанные способы соединения стропил:
- Ноги могут соединяться встык с использованием оцинкованных накладок;
Стропильные ноги соединяются оцинкованными накладками.
Вместо стальных могут использоваться накладки из толстой фанеры.
- Как вариант, они могут быть стянуты шпилькой внахлест.
Аналогичными способами к ним крепятся промежуточные затяжки, в дальнейшем использующиеся в качестве потолочных балок мансарды.
Размер имеет значение
Какими должны быть размеры бруса для стропил?
Вот таблица расчета диаметра бруса для стропильной ноги (вернее, если быть точными, размеров его сторон) в зависимости от шага между стропильными ногами и пролета отдельной ноги.
| Шаг, мм | Пролет, метры | ||||||
| 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
| 900 | 150х50 | 175х50 | 200х50 | 175х75 | 175х75 | 200х75 | 250х75 |
| 1100 | 150х75 | 150х75 | 175х75 | 175х75 | 200х75 | 200х75 | 200х100 |
| 1400 | 125х75 | 175х75 | 200х75 | 200х75 | 200х75 | 200х100 | 200х100 |
| 1750 | 150х75 | 200х75 | 200х75 | 200х100 | 200х100 | 200х100 | 250х100 |
| 2150 | 150х100 | 175х100 | 200х100 | 200х100 | 250х100 | 250х100 | — |
Типичный размер бруса для мауэрлата — 150х150 мм.
Стропила из доски 50х150 опираются на брус мауэрлата сечением 150х150 мм.
Размер балок при нормированной удельной нагрузке в 400 кг/м2 вычисляется по еще одной таблице:
| Пролет, метры | Шаг балок, метры | Сечение балки, мм |
| 3 | 0,5 | 150х50 |
| 1 | 150х100 | |
| 4 | 0,5 | 150х100 |
| 1 | 200х100 | |
| 5 | 0,5 | 200х150 |
| 1 | 250х150 | |
| 6 | 0,5 | 200х150 |
| 1 | 250х180 | |
| 7 | 0,5 | 250х150 |
| 1 | 300х200 |
На фото — наборные балки из доски 150х50 мм.
Заключение
Надеемся, что наши рекомендации помогут уважаемому читателю самостоятельно разобраться в проблемах строительства. Узнать больше о способах монтажа стропильных систем ему позволит видео в этой статье. Успехов!
Источник: https://rubankom.com/montazh/stroitelstvo/1208-kak-krepit-stropila-k-brusu
Соединение стропил: виды и способы
При возведении каркаса крыши могут применяться различные способы соединения стропил между собою и с другими элементами конструкции. Выбор типа соединений зависит от
особенностей стропильной системы, характеристик материала и предпочтений строителей.
Классификация соединительных узлов
Каркас крыши состоит из
целого ряда элементов, солидно скрепленных посереди собой. Но основную эксплуатационную нагрузку несут стропила, отчего от прочности их крепления на мауэрлат и соединения между собою зависят функциональные характеристики крыши и газобезопасность всей конструкции.
Стропильные системы, висячие и наслонные, передают нагрузку от собственного веса, веса кровельного пирога
и атмосферных воздействий на несущие стены и другие конструкции. Нижние концы стропил опираются на опорную балку неужели мауэрлат, верхние парами скрепляются свободно друг с другом неужели монтируются к коньковому прогону. Кроме того, ради жесткости конструкции применяются дополнительные опоры, ригели, подкосы и другие элементы. При необходимости увеличить длину стропил выполняется умножение стропильных ног. В целом, узлы соединения стропил дозволено подразделить на небольшую толику основных групп:
узел соединения с «фундаментом» крыши»; узел конькового соединения; узел крепежа дополнительных элементов стропильной системы; стыкование стропил подле наращивании.
https://www.youtube.com/watch?v=n4Wxnq-oiTU
Все виды соединения стропил подразумевают исчерпание определенных крепежных элементов.
Крепеж верхней части стропил
Соединение стропил в коньке может быть выполняться различными способами в зависимости от
типа системы и других особенностей конструкции.
При наличии конькового прогона верхняя автовеломоточасть ноги обрезается лещадь углом, соответствующем углу наклона ската кровли, далее устанавливается срезом к коньковому брусу и крепится гвоздями неужели саморезами. Для усиления конструкции дозволено использовать дополнительные металлические накладки. В некоторых случаях выполняется врубка шипа стропила в паз
в коньке.
Для крепления висячих стропил посереди собой в
коньковой части используются следующие способы:
Соединение стропил внахлест. В этом случае в верхних торцах, уложенных внахлест, неизбежно выполнить устье для соединения с помощью болта или резьбовый шпильки. Важно использовать широкие шайбы, чтобы крепь не повредил древесину подле нагрузках. С обрезкой торцов лещадь углом. Верхние концы подрезаются таким образом, чтоб соединение торцов было вертикальным, ага стропила располагались лещадь углом, заданным проектом крыши. Чтобы обеспечить необходимую вибропрочность узла, используются пластины ради соединения стропил. Крепеж «шип-паз». Как и в
предыдущем случае, стропила располагаются лещадь заданным углом. В верхней части выполняется пазо-шиповое соединение, которое дополняется металлическим крепежом. Также применяется прикрепление одинарным неужели двойным зубом (если кровелька рассчитана на повышенные нагрузки).
Строительство сооружений из
бруса неужели бревна требует особого подхода к возведению стропильной системы. Если особняк имеет фронтоны из стенового материала, усадка
постройки очевидно повлияет на конструкцию каркаса – его исключено делать жестким, чтоб избежать деформации
. Соединение стропил болтами в коньковой части в комплексе С скользящим креплением на стенах обеспечивает необходимую живость стропильной системы. Кроме того, дозволено применять специальные подвижные коньковые крепления из
металла.
Крепление нижней части стропил
Соединение стропил с мауэрлатом бывает жестким и скользящим. При жестком креплении должны быть исключены любые смещения стропильной ноги, поворачивающие, скользящие и другие усилия. Чтобы аэроузел крепления был жестким, применяются неуд основных способа:
монтаж с вырубкой в ноге; монтаж с нашивкой подпорного бруса.
Врубка (седло) на стропильной ноге не должна превышать 1/3 высоты доски, чтоб не снизить ее
несущую способность.
Стропильная нога, упертая седлом в мауэрлат, закрепляется тремя гвоздями – неуд из них вбиваются с обеих
сторон лещадь углом, ага третий – отвесно сверху.
Второй мера монтажа заключается в установке на мауэрлат бруса длиной не больше метра, в который упирается нижняя автовеломоточасть стропильной ноги, срезанная лещадь углом, соответствующим углу наклона крыши. Чтобы исключить коллатеральный сдвиг, с обеих
сторон монтируются специальные металлические уголки.
Скользящие крепления используются на стенах деревянных домов, склонных к усадке. Это специальные металлические элементы, которые обеспечивают стропильной системе некоторую точка свободы в
определенном направлении.
Соединение стропил с балкой используется в случае, разве опорой ради стропильных ногуй служат затяжки. Следует учесть, будто крепление выполняется на расстоянии не меньше 40 см от
края балки, чтоб обеспечить необходимую вибропрочность конструкции лещадь нагрузками.
Обычно выполняется врезывание двойным неужели одинарным зубом, с упором или без упора. Дополнительно применяется металлический крепь и связывание катаной проволокой с креплением ее
к анкеру на стене.
Может использоваться и болтовой крепь – в этом случае стропильная ножонка срезанным торцом устанавливается на балку, в нижней части которой выполнен вырез. Болт надо располагаться перпендикулярно верхней стороне доски стропила. Также может быть применяться соединение хомутом. В обеих случаях в
балке вырезается акцент для стропильной ноги.
Крепление элементов стропильной системы
Способы соединения стропил с другими элементами каркаса крыши зависят от функциональных особенностей сих элементов. Ригель, сопрягающий стропильные ноги в верхней части фермы, общепринято врезается в стропила, разве они выполнены из бруса глубокий толщины. В случае использования стропильных досок, поперечина выполняется из
таких же досок, установленных горизонтально внахлест с каждой стороны стропильной ноги. Стойки и подкосы монтируются методом врубки.
Источник: http://abik55.ru/soedinenie-stropil-vidy-i-sposoby/
Соединение стропил по длине между собой
При возведении крыши можно столкнуться с самыми различными трудностями. Приведем простой пример, рассчитав длину скатов, вы поняли, что приобретенные брусья слишком короткие. Как поступить в такой ситуации? Как произвести наращивание стропил? Этот элемент конструкции должен выдерживать большие нагрузки, а значит, быть прочным. Так как можно сделать соединение стропил между собой так, чтобы они не поломались во время эксплуатации? Какие методы предлагают использовать профессиональные строители?
Вначале о материале для стропил
Сращивание стропил по длине может быть выполнено несколькими способами. И тут очень важную роль играет материал, из которого сделаны сами элементы. В редких случаях стропила выполняют из металла. В такой ситуации наращивание производится при помощи сварки или болтового соединения.
Чаще всего, стропила выполнены из древесины. Но и тут есть некоторые различия, а именно:
- Элементы могут быть сделаны из брусьев или бревен. Первый вариант наиболее распространен. В этом случае сращивание стропил производится путем врубки;
- Для этих целей могут применяться и одинарные доски. В этом случае сращивать стропила лучше встык или торцовым способом. Также применяется метод внахлест;
- еще один вариант стропил – это сшитые попарно доски. Тут можно использовать способ внахлест или сращивание при расположении состыковочной линии в разбежку.
Методов как соединить стропила между собой довольно много. Часть из них не требует особого умения, для других нужны дополнительные приспособления. Но в любом случае удлинение – это не самый лучший вариант. Нарастить стропила в длину можно, но цельные элементы будут все-таки прочнее. Поэтому перед их приобретением нужно все тщательно рассчитать.
Метод врубки
Наращивание стропил по длине производится разными способами, но часть из них пользуется наибольшей популярностью. Это связано не только с их проверенной надежностью, но и простотой выполнения. К одним из таких популярных методов сращивания стропил относится способ косого прируба. Его можно применять как в случае с брусьями, так и при использовании одинарных досок.
При выполнении такого соединения стропил следует соблюдать следующие правила:
- Со стороны сопряженных частей брусьев или досок делается косая вырубка или спил. Его длина равняется удвоенному значению сечения стропил;
- Спил или вырубка делается с выступом или торцами. Их высота должна равняться 0,15 от сечения стропил;
- Чтобы соединение было прочным и надежным, нужно аккуратно делать спил. Не допускается заполнение щелей между стропилами в месте стыковки щепками, кусками фанеры или другим способом. Спилы должны идеально подходить друг к другу по конфигурации.
Место соединения стропил следует дополнительно укрепить. Каким способом – это зависит от материала, из которого выполнен элемент. Для стропил из бруса используют болтовое соединение. В этом случае отверстие просверливается посередине соединения. Чтобы болт не сминал древесину, следует использовать гайку. Если делается удлинение стропил из одинарной доски, то усиление крепления выполняется с помощью хомута, скрутки или гвоздей.
В качестве «укрепляющего» элемента могут выступать шпильки. В этом случае так же, как и в случае с болтами, проделывается сплошное отверстие, куда и вставляется деревянная шпилька. Еще один вариант соединения – это выступы внутри пропила. Но такую работу могут проделать далеко не все, даже имея хороший плотницкий опыт. Такой вариант наращивания стропил требует повышенной точности.
Применяем метод внахлест
Для домов или строений с небольшой по площади крышей часто применяют стропила из досок. Этот вариант считается дешевым, при этом достаточно надежным, конечно при условии, что материал подобран нужного качества и с требуемым сечением. В такой ситуации соединить стропила можно внахлест.
Для такого метода сращивания следует выполнить следующее:
- Две доски укладывают внахлест, который должен составлять не менее одного метра. При этом место сращивания стропил должно находиться непосредственно над опорой;
- Соединение проводится с использованием гвоздей. Они вбиваются в шахматном порядке на расстояние в ряде не менее 50 сантиметров;
- Дополнительно можно укрепить такие составные стропила хомутами или скрутками;
- Прежде чем соединить оба конца, следует проверить ровность досок относительно друг друга. Нельзя допускать перекосов.
Метод внахлест применяют в том случае, если длина стропил составляет не более шести с половиной метров. Если пролет больше, то нагрузка будет слишком большой для такого типа соединения.
Сращивать таким методом можно не только по длине. Спаренные стропила также изготавливают этим способом. Две доски накладывают друг на друга и «прошивают» гвоздями. В результате можно получить стропила нужного для вашей конструкции крыши сечения.
по теме:
Делаем соединение встык
Сращивание стропил по длине можно производить, соединяя их торцы. Такой метод, называемый встык, можно применять как для досок, так и для брусьев. А как правильно удлинить стропила этим способом? Для этого нужно сделать следующее:
- Первым делом подготавливаем торцы. Их нужно тщательно выровнять, чтобы не было никаких зазоров и рубцов;
- Далее, торцы состыковываются и сращиваются с помощью накладок. После чего закрепляются гвоздями;
- Чтобы соединение стропил было надежным, важно правильно выбрать длину накладок. Тут все будет зависеть от материала. Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски. В случае использование деревянных брусьев, за основу нужно брать их сечение;
- Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку.
Если надо удлинить стропила из брусьев, то для крепежа можно вместо гвоздей применять болтовое соединение. В таком случае берется подходящая накладка, желательно из металла, и просверливаются сквозные отверстия. После этого, вставляется болт и закручивается с другой стороны гайка. В обязательном порядке следует использовать шайбу. Такой способ сращивания полностью исключает риск деформации соединения стропил.
по теме:
Составной вариант
Соединение стропил внахлест можно произвести и другим способом. В таком варианте элемент не только удлиняется, но еще и увеличивается его сечение. Здесь срастить нужно не две, а три доски. Суть метода в следующем:
- К одной доске с обоих ее концов внахлест сращиваются две другие доски. Между наращенными компонентами остается пространство, которое равняется толщине одинарного элемента. В результате получается стропила с разным сечением на концах;
- В просвет между двойными компонентами устанавливаются вкладки. Их длина должна быть в два раза больше, чем толщина одинарной доски сращенных стропил. Расстояние между вкладками делается не менее двукратного значения их длины;
- В оставшееся пространство можно плотно поместить минеральную вату или джут. Такая прослойка скомпенсирует усадку древесины;
- Крепление проводится при помощи гвоздей, расположенных в шахматном порядке.
Такой способ сращивания стропил характерен тем, что сверху получается тонкий конец, а снизу толстый усиленный. Такой вариант конструкции применяют при возведении ломаной крыши и при установке диагональных стропильных ног.
Где делать соединение
Очень важно правильно выбрать место, где будет производиться сращивание стропил. Дело в том, что такое, даже очень надежное соединение, все равно будет «слабее» чем цельный элемент. Поэтому, на выбранном участке изгибающий момент должен быть практически равен нулю.
Категорически не разрешается соединять стропила посередине. В этом месте самая большая нагрузка на изгиб. В первую же зиму, после обильного снегопада, стропила прогнутся именно в этом месте.
Существует одно важное правило. Место сращивания должно располагаться от ближайшей опоры не боле чем на пятнадцать процентов от длины стропил. В этом случае изгибающая нагрузка будет минимально, а значит, элемент не будет сильно деформироваться. При этом опора может располагаться как до, так и после места соединения. При этом в качестве опоры могут выступать следующие компоненты стропильной системы:
- Мауэрлат. Этот брус располагается на вершине стены по всему периметру дома;
- Коньковый прогон. Этот компонент считается опорой, если используется наслонная система. В этом случае верхние концы стропильных ног упираются непосредственно в прогон;
- Промежуточные стойки и подкосы. Эти компоненты и служат для того, чтобы поддерживать «слишком» длинные стропила. Как правило, под место сращивания и подставляют подкосы.
Только соблюдая эти правила удлиненная любым способом стропила будет выполнять свои функции и не поломается под нагрузками.
Источник: https://kryshagid.ru/stropilnaya-sistema/srashhivanie-stropil-po-dline.html
Сращивание стропил по длине и их соединение между собой
В частном строительстве при создании стропильной системы обычно используется пиломатериал. Железобетонные или металлические конструкции встречаются реже. Создание проекта каркаса крыши включает в себя выполнение ряда различных расчетов, позволяющих подобрать наилучшие параметры для каждого отдельного элемента стропильной системы. В ходе эксплуатации крыши стропила принимают на себя основной процент внешней нагрузки, поэтому к их прочности предъявляются повышенные требования. Зачастую будет очень полезно знать, как нарастить стропила – это поможет решить множество сложных строительных задач.
Для вычисления необходимой длины стропильной ноги нужно определиться с наклоном кровли и высчитать высоту крыши с учетом ширины дома. Висячие или наслонные стропила при небольших размерах здания могут быть выполнены из цельной доски или бруса. Если длина имеющегося в наличии пиломатериала недостаточна, необходимо выполнить сращивание для соответствия стропильной ноги заданным размерам.
Особенности наращивания стропил
От размера пролета между верхней частью стены и коньком зависит длина стропила. Сечение стропильной ноги выбирают по расчетной нагрузке и расстоянию между ногами. Когда в роли кровельного покрытия предполагается использование асбоцементного шифера либо керамической черепицы, каркас крыши рекомендуется изготавливать из пиломатериала увеличенного сечения. Какую конструкцию крыши выбрать и как сделать сращивание – стоит разбираться индивидуально.
Как правильно срастить стропила для той или иной конструкции крыши – знают далеко не все строители, поэтому любому, кто собрался возводить крышу, лучше об этом вопросе побольше узнать. Наращивание стропил производится путем соединения коротких элементов из бруса или доски. Узел стыковки, в большинстве методов наращивания, представляет собой достаточно пластичный шарнир. Однако стропило должно иметь по всей длине необходимую жесткость, поэтому стык стоит располагать в месте, где изгибающий момент практически отсутствует. Так что стык (пластичный шарнир) необходимо делать на расстоянии от опоры, составляющем 15% длины перекрываемого пролета.
Стоит учитывать, что расстояние от промежуточной стропильной опоры до мауэрлата имеет отличие от расстояния между данной опорой и коньком. Поэтому нужно использовать равнопрочную схему – следует обеспечить одинаковую прочность по всей длине, при этом создавать равный прогиб не требуется.
Важно! Особые требования в вопросе прочности предъявляются к диагональным (накоснымным) стропилам крыш вальмового и полувальмового типа. Они длиннее стропил боковых скатов и выступают в роли опоры для нарожников – стропильных ног укороченного вида.
Варианты сращивания стропил
Сращивание стропил, в случае необходимости увеличения их длины, выполняется несколькими способами:
- Способ «косой прируб»;
- Стыковое соединение досок;
- Сращивание внахлест.
Использования стусла позволяет отрезать концы досок четко под заданным углом, благодаря этому обеспечивается необходимая плотность стыков.
Соединение встык
Данный метод дает возможность наращивать стропильную ногу с помощью использования специальной накладки. Чтобы правильно выполнить соединение стропил между собой требуется стыкуемые концы бруса или досок отрезать под углом 90 градусов. Это делается для предотвращения образования прогиба в месте стыка торцов стропил под нагрузкой. Срезанные торцы закрепляются металлическим крепежом либо с использованием накладок из обрезков доски, которые устанавливаются с обеих сторон соединения. Накладки должны прибиваться гвоздями. Соединение встык больше подходит для сращивания стропил из доски.
Метод «косого прируба»
Метод «косого прируба» оптимально подходит для увеличения стропильных ног из бруса большого сечения. Эта технология носит такое название в связи с принципом подрезки составляющих. Соприкасающиеся концы досок подрезаются под определенным углом. Выполненные из бруса элементы плотно стыкуются плоскостями.
Сквозное вертикальное отверстие под болт или шпильку необходимо выполнить в месте соединения. Диаметр данного отверстия должен точно соответствовать диаметру крепежа или быть меньше на 1 мм.
Таким образом крепление будет плотно располагаться в древесине без вероятности возникновения люфта, способного создать нежелательную нагрузку на изгиб.
Важно! При установке болтов или шпилек следует пользоваться широкими металлическими шайбами, чтобы с течением времени крепеж не повредил древесину.
Соединение внахлест
Сращивание стропил по длине можно делать и внахлест – при этом создается жесткое соединение. Данное удлинение стропил относительно просто: две доски укладываются друг на друга и соединяются с помощью гвоздей. Данный вариант крепления – самый легкий способ соединения стропил. При нем не требуется соблюдение точности подрезки элементов. Помимо гвоздей в качестве крепежа можно использовать гайки и шпильки с шайбами.
Спаренные и составные стропила из досок
Как удлиненные стропильные ноги также используются выполненные из досок конструкции –составные и спаренные. Спаренные изготовляются из двух досок или более, соединяющихся широкими сторонами. Их сшивают друг с другом гвоздями, располагающимися в шахматном порядке. Для увеличения длины стропильной ноги доски, соединенные попарно, крепятся встык и внахлест с другой спаренной системой. Так создается равнопрочная конструкция, способная выдерживать повышенные нагрузки. Стропила из спаренных досок почти не уступают обычным изделиям из цельного бруса, их применяют при возведении накосных стропил для различных типов крыш.
Важно! При удлинении стропильной ноги сплачиваемые доски должны располагаться со сдвигом не менее одного метра. Соединить их необходимо в шахматном порядке, таким образом каждый стык закрывается цельной доской.
Составное стропило создается из трех досок. За основу берутся две доски, которые имеют одинаковую длину. Третья доска укладывается между ними, по ширине она должна соответствовать основным. Ее длина обеспечивает нужный размер стропильной доски. Оставшийся свободный промежуток между основными досками заполняют дощатыми обрезками, которые по ширине соответствуют дощечке-вкладышу.
Данная конструкция прошивается гвоздями. Между основными досками дополнительная должна заходить не меньше чем на метр по длине. Она также крепится гвоздями, располагающимися в шахматном порядке. По надежности составные стропила значительно уступают спаренным конструкциям.
Системы с составными стропилами с успехом применяются при создании скатных кровель, однако их нельзя использовать в роли накосных стропил для вальмовых крыш.
Для правильного монтажа удлиненных балок следует учитывать расположение стыков получившейся конструкции. Их стоит располагать недалеко от опоры, так они будут в минимальной степени подвержены нагрузкам на изгиб. С экономической точки зрения сращивать стропила – достаточно выгодный шаг, ведь это позволяет использовать унифицированные материалы для получения конструкций необходимой длины.
Скрепляющие элементы
Для большей надежности стыковочные узлы соединяют различными скрепляющими элементами типа болтов, металлических уголков, пластин, скоб и так далее. Размеры крепежа определяют, исходя из толщины стропил. Стальные детали с готовыми отверстиями крепятся с помощью шурупов или саморезов. На данных изделиях экономить не стоит – всегда лучше купить высококачественные метизы гарантированной прочности. Также не стоит забывать, что гвозди имеют свою пластичность, они могут гнуться и растягиваться, а саморезы при давлении чаще всего просто ломаются. На сегодняшний день особой популярностью в стропильном деле пользуются ершеные гвозди.
Как удлинить стропила, зависит от нагрузок и степени ожидаемой деформации каждой конкретной стропильной конструкции. К данному вопросу стоит подходить с большой ответственностью и в случае затруднений лучше воспользоваться услугами профессионалов.
Источник: https://build-experts.ru/opisanie-variantov-srashhivaniya-stropil-po-dline/
