Состав кровли из металлочерепицы по деревянной обрешетке

В этой статье:

Как сделать холодную кровлю из металлочерепицы – инструкция по монтажу

В настоящее время при возведении частного дома специалистами используются всевозможные конструкции кровель, но чаще всего производят монтаж холодной кровли. Это идеальный вариант, когда чердак не планируется применять как жилое помещение. Ниже мы расскажем о том, как правильно произвести установку холодной кровли из металлочерепицы.

Преимущества такого варианта

Устройство такой кровли довольно простое – потребуется возвести конструкцию, уложить слой гидроизоляции, обрешетку и контробрешетку, кровельное покрытие. Главное, возводя холодную кровлю, предусмотреть вентиляционный просвет для возможности отвода сконденсированной влаги. Это необходимо для того, чтобы несущая конструкция и кровельный материал не испортился под воздействием влаги.

Сама по себе установка такой кровли не должна сопровождаться осложнениями в процессе работы, нужно лишь корректно закрепить кровельное покрытие так, чтобы оно не пропускало сквозь стыки в подкровельное пространство осадки. Перед созданием пирога кровли холодного чердака стоит выполнить весь перечень расчетов, определить уклон скатов, шаг обрешетки, и выбрать для себя подходящий метод фиксации листов металлочерепицы.

Что представляет собой холодная кровля

Технология холодной кровли из металлочерепицы предполагает изначальное возведение стропильной системы, после чего на нее будет укладываться мембрана и полиэтиленовая пленка для обеспечения гидроизоляции кровли под металлочерепицу. Набивают контробрешетку, обрешетку и укладывают кровельное покрытие в виде металлочерепицы.

Такая крыша характеризуется тем, что для нее не нужно укладывать теплоизоляцию – все, что потребуется, это обустроить вентиляционные выходы под коньком и на скатах для отвода влаги. Позаботьтесь о том, чтобы все предварительные расчеты производились максимально точно.

Установка кровли имеет такие особенности:

Если со временем вы планируете обустраивать теплую кровлю, то выбор мембраны для защиты от влаги должен быть тщательным. Если планируется обустройство мансарды, то обязательно должна присутствовать мембрана из ПВХ.
Если в будущем кровлю утеплять не планируется, то потребуется укладка микроперфорированной гидроизоляции, которую используют именно для холодных крыш. С такой пленкой нельзя укладывать теплоизоляцию, однако в случае дальнейшего утепления потребуется приобрести новую мембрану. В противном случае в будущем кровля лишится защиты от влаги, утеплители не будет успевать высыхать, а кровельный материал через время начнет ржаветь.

Этапы монтажа

Давайте разберемся, как правильно монтировать металлочерепицу, чтобы она прослужила долго. Во время укладки мембраны для защиты от влаги следует учитывать, что она должна оставаться с небольшим провисом, где-то на 20 мм. Таким образом можно будет добиться стекания конденсированной влаги, защитив тем самым систему стропил и иные элементы кровли от гниения. Чтобы дать возможность воде вовремя испаряться, не застаиваясь и не создавая тем самым неблагоприятную среду, следует позаботиться о включении в проект вентиляционного зазора, который располагают между влагоотталкивающий пленкой и коньком кровли.

Такая технология монтажа металлочерепицы подразумевает, что просвет позволит воздушным потокам легко циркулировать в пространстве под кровлей, убирая весь конденсат. Уложенная мембрана должна быть без разрывов и иных повреждений. Для ее закрепления лучше всего воспользоваться строительным степлером. Слои мембраны укладываются с небольшим нахлестом, а ее края заделываются скотчем.

Устройство крыши с холодным чердаком таково, что ее допускается использовать в регионах с любыми климатическими особенностями. Довольно много людей считают, что данный тип кровли не применим для северных регионов, хотя на самом деле это не так. Зачастую в таких регионах чаще всего и устанавливают холодные чердачные помещения. Сам чердак утепляют, а холодная кровля никаким образом не влияет на внутренний микроклимат верхних этажей. Чердаком можно даже и не пользоваться, потому как укладка слоя утеплителя между верхним этажом и подкровельным пространством устраняет все нюансы, влияющие на теплопотери.

При устройстве холодной кровли из металлочерепицы необходимо позаботиться о теплоизоляции вентиляционных отверстий, дымовых труб и выходов на чердак. В таком случае можно будет не беспокоиться о накапливании конденсата, обледенении, теплопотерях или же затекании дождевой и талой воды.

Холодная крыша может быть перекрыта практически любым кровельным покрытием, однако металлочерепица, ввиду удобства ее монтажа, используется значительно чаще. Некоторые другие разновидности кровельных материалов, в частности мягкая кровля, также неплохо подходят в данной ситуации, но они требуют больших временных и финансовых затрат при монтаже.

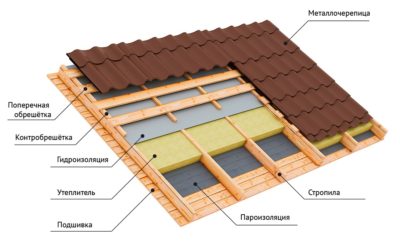

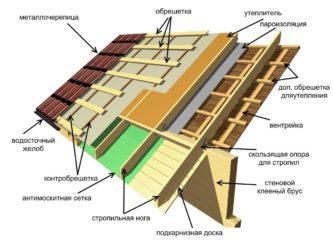

Структура кровельного пирога для металлочерепицы, включая гидроизоляцию

Перекрыть холодный чердак металлочерепицей – это наиболее удобный и простой способ обустройства крыши. В данном случае кровельный пирог будет состоять из гидроизоляционного материала, уложенного на стропильный каркас, обрешетки и кровельного покрытия (металлочерепицы).

Собственно, и укладка такого покрытия выполняется очень быстро, главное — понимать, как покрыть крышу металлочерепицей правильно. Изоляционная пленка закрепляется скобами или гвоздиками, затем ее дополнительно прижимают контробрешеткой, прикрученной саморезами. Укладку реек обрешетки выполняют с учетом размеров металлочерепицы.

Доска для обрешетки берется с размерами 25-100 мм, а иногда применяется фанера или стружечные плиты, если требуется сплошной настил.

Укладка пленки или мембраны для гидроизоляции чердака производится свободно, с некоторым провисанием. Однако стоит проследить, чтобы не была нарушена целостность покрытия, то есть любые дыры или трещины исключены. Как правило, пленка может провисать на 15-25 мм. Таким образом достигается вентилирование внутренней стороны гидроизоляционной мембраны, обеспечивается удаление сконденсированной влаги на карнизную планку и далее в водосток. Пренебрежение таким простым правилом в конечном итоге спровоцирует преждевременную деформацию кровельного каркаса и всей крыши.

Особенность крыши из металлочерепицы такова, что пленка для холодной кровли не способна снизить уровень шума, который возникает при интенсивных дождях, падающих на металл. Поэтому жилые помещения с таким кровельным покрытием обеспечивают слоем теплоизоляции, которая поглощает сильный шум. Без такого слоя обычно обустраивают только нежилые чердачные помещения.

Итак, холодная крыша будет включать такие слои:

Изнутри помещения прокладывается пароизоляция для холодной кровли, которая только выпускает влагу наружу и не дает ей проникать внутрь жилых комнат.
Далее устанавливают стропильный каркас для кровли.
Следующим слоем монтируют гидроизоляционный материал. Пленку укладывают с провисанием для отвода конденсата.
Далее крепится контробрешетка, которая прижимает гидроизоляцию, закрепляя ее, и обеспечивает вентиляционные зазоры.
Затем набивают обрешетку для фиксации кровельного покрытия. Она делается из реек 50×50 мм и укладывается вдоль скатов с отступом в 35-45 см. Исходя из разновидности кровельного покрытия и уклона скатов, шаг обрешетки и толщина доски для нее может различаться.
Последним выполняется настил металлочерепицы.

Инструменты и расходные материалы для устройства холодного чердака

Примечательно, что для укладки металлочерепицы не потребуются слишком сложные профессиональные строительные инструменты. Можно воспользоваться элементарным набором, который есть в хозяйстве у каждого мужчины.

Помимо пиломатериалов для стропильного каркаса, обрешетки и контробрешетки, требуется изоляционная мембрана или пленка для паро- и гидроизоляции, а также достаточное количество металлочерепичных листов, закупленных из одной партии.

Крепление всех элементов производится с помощью скоб, саморезов, оцинкованных гвоздей и даже анкерных болтов. Однако стоит помнить, что они должны быть качественными, чтобы крыша не начала разрушаться раньше времени.

Что касается укладки кровельного покрытия, то помимо профильных листов потребуются коньковые элементы, ендовы (внутренние и внешние), карнизные и ветровые планки, а также снегозадержатели и водостоки.

Главное отличие холодной крыши от теплой заключается в наличии в последней слоя утепляющего материала, размещенного между слоями гидро- и пароизоляции. Целесообразно выполнение холодной кровли только в том случае, если чердак не будет использоваться в качестве жилого помещения.

Источник: https://kryshadoma.com/metallocherepitsa/kak-sdelat-kholodnuyu-krovlyu-iz-metallocherepitsy-instruktsiya-po-montazhu.html

Мдс 12-47.2008 «устройство кровли из металлочерепицы. проект производства работ»

Методическая документация в строительстве

ЗАО «ЦНИИОМТП»

УСТРОЙСТВО КРОВЛИ
ИЗ МЕТАЛЛОЧЕРЕПИЦЫ.

ПРОЕКТ ПРОИЗВОДСТВА РАБОТ

Москва

2009

В настоящем документе содержится проект производства работ на устройство кровель из металлочерепицы. В соответствии с типовой структурой и содержанием проекта производства работ по МДС 12-81.2007 приводятся сведения о металлочерепице, рекомендации по организации и технологии работ, правила и приемы выполнения технологических операций, нормы и процедуры оценки качества кровельных работ, потребность в инструменте.

Разработан сотрудниками «Центрального научно-исследовательского и проектно-экспериментального института организации, механизации и технической помощи строительству» (ЦНИИОМТП) (кандидаты тех. наук В.П. Володин, Ю.А. Корытов).

Методический документ предназначен для строительных организаций и специалистов-строителей, занимающихся выполнением кровельных работ.

ВВЕДЕНИЕ

Кровля — верхний элемент крыши, устраиваемый для защиты здания от атмосферных осадков.

Кровля должна противостоять не только атмосферным осадкам, но и воздействию высоких (летом) и низких (зимой) температур, солнечной радиации, кислотных дождей и механических напряжений при эксплуатации и ремонте. Кровля должна удовлетворять требованиям ремонтопригодности, надежности и долговечности.

Перечисленным выше требованиям вполне удовлетворяет кровля из металлочерепицы. Металлочерепица относится: по форме — к листовым, штучным, а по виду материала — к металлическим кровельным материалам.

В соответствии с материалом выполняются кровельные работы по устройству металлической кровли.

При составлении проекта производства работ использованы рекомендации, приведенные в МДС 12-81.

После утверждения руководством организации в качестве стандарта организации проект производства работ является нормативным документом.

Стандарт организации на кровельные работы необходим не только для производства работ, но и будет востребован при лицензировании строительной организации (фирмы) на производство данного вида работ, при сертификации системы управления качеством, при аттестации качества кровель.

При разработке проекта производства работ использованы положения СНиП 3.04.01-87 «Изоляционные и отделочные покрытия», отечественных и европейских стандартов, современные достижения науки и техники, опыт устройства кровель из металлочерепицы.

Проект производства работ содержит строительные нормы и правила, которые обеспечивают качество кровельных работ на уровне современных требований. Вместе с тем положения документа составлены так, что позволяют организации (при соблюдении стандартных требований) корректировать способы и приемы работ с учетом местных условий.

МЕТОДИЧЕСКАЯ ДОКУМЕНТАЦИЯ В СТРОИТЕЛЬСТВЕ

УСТРОЙСТВО КРОВЛИ ИЗ МЕТАЛЛОЧЕРЕПИЦЫ.
ПРОЕКТ ПРОИЗВОДСТВА РАБОТ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Проект производства работ распространяется на устройство кровель из металлочерепицы, имеющих уклон не менее 10 %, при строительстве и ремонте жилых, общественных и производственных зданий. Проект производства работ может быть использован при сертификации кровель и лицензировании организаций, выполняющих кровельные работы. Применение проекта производства работ способствует обеспечению нормативного качества кровельных работ.

2. ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Для устройства кровли используются листы металлочерепицы, теплоизоляционный материал, антиконденсатные пленки, комплектующие детали кровли из металлочерепицы.

Металлочерепица — это профилированные листы с волнистой формой гофры, имитирующие поверхность керамической черепицы. Основой металлочерепицы является горячеоцинкованый лист толщиной 0,5-0,7 мм с полимерным покрытием по ГОСТ Р 52146 и ТУ 14-1-4792. В данном проекте используется металлочерепица длиной от 1050 до 6000 мм и полезной шириной 1100 мм, шаг черепицы составляет 350 мм. Другие размеры металлочерепицы, выпускаемой в классическом (от конька до карниза) или модульном исполнении, приведены в таблице 1.

Таблица 1

Размеры металлочерепицы

Номер профиля	Высота гофр, мм	Масса 1 м2, кг	Толщина листов, мм
1	10	4,3	0,5
2	10	6,0	0,7
3	16	4,5	0,5
4	16	6,2	0,7
5	25	4,7	0,5
6	25	6,4	0,7

В соответствии с таблицей металлочерепица может быть выбрана с различной высотой гофр: от 10 до 25 мм. Выбор высоты гофр, типа и цвета полимерного покрытия лицевой стороны металлочерепицы основывается на эстетических требованиях к архитектурному решению здания и к ландшафту.

Теплоизоляционный материал, согласно проекту, предусмотрен плитный: из волокнистых и пенопластовых материалов, на цементном вяжущем, на основе перлита. Могут быть также применены засыпные теплоизоляционные материалы — керамзит, шунгизит, перлит, вермикулит.

Антиконденсатные пленки могут быть применены из влагопоглощающего или паронепроницаемого материала.

Антиконденсатная пленка из влагопоглощающего нетканого материала укладывается под кровлей для защиты чердака от влаги, проникающей извне здания. Пленка препятствует стеканию конденсата на теплоизоляцию благодаря влагопоглощающему свойству материала, который быстро просыхает.

Проветриваемые чердаки пленка защищает от пыли.

Антиконденсатная пленка из паронепроницаемого материала (паронепроницаемая пленка) устраивается под кровлей для защиты от конденсата теплоизоляции зданий с повышенной влажностью.

Пленки способствуют в значительной степени надежности и долговечности теплоизоляционного материала.

Обязательность устройства подкровельных антиконденсатных пленок уточняется при корректировке проекта, исходя из местных условий.

Комплектующие детали кровли — планки коньковые, торцевые, карнизные, для наружных и внутренних углов, для швов, стыков и др. показаны на рисунке 1.

1 — планка; 2 — планка конька на профиль Монтеррей; 3 — конец на коньковую планку; 4 — конец на коньковую планку для шатровой крыши; 5 — планка формы «У» для конца шатровой крыши; 6 — торцевая планка 50×50 мм; 7 — торцевая планка 103×115 мм; 8 — карнизная планка; 9 — планка для внутренних швов и стыков; 10 — планка для наружных углов; 11 — планка для внутренних углов; 12 — планка с внутренним и наружным углами; 13 — планка для швов и стыков; 14 — снегозадержатель; 15 — верхняя планка; 16 — боковая планка; 17 — планка для разжелобки; 18 — лист для покрытия наружных углублений; 19 — выходная труба

Рисунок 1 — Комплектующие детали кровли из металлочерепицы

Крыши с кровлями из металлочерепицы, для обустройства которых может быть использован данный проект, приведены на рисунке 2.

а — односкатная; б — двускатная; в — шатровая; г — четырехскатная; д — получетырехскатная; е — двускатная с фонарем; ж — многоскатная; з — шпилеобразная

Рисунок 2 — Крыши с кровлями из металлочерепицы

Односкатная крыша опирается своей несущей конструкцией (системой стропил) на наружные стены, находящиеся на разных уровнях (рисунок 2, а).

Двускатная крыша состоит из двух плоскостей, опирающихся на стены, расположенные на одном уровне (рисунок 2, б).

Шатровая крыша имеет четыре треугольных ската, вершины которых сходятся в одной точке (рисунок 2, в).

Четырехскатная крыша образуется от соединения двух трапециевидных скатов и двух треугольных торцовых скатов (рисунок 2, г).

Получетырехскатная крыша имеет срезанные вершины над торцовыми стенами в виде треугольников (рисунок 2, д).

Двускатная крыша промышленного здания с продольным фонарем (рисунок 2, е).

Многоскатная крыша образуется от соединения многоугольных, чаще всего треугольных, плоскостей (рисунок 2, ж).

Шпилеобразная крыша состоит из нескольких крутопадающих треугольных скатов, сомкнутых к вершине (рисунок 2, з).

Проект производства работ может быть использован также при строительстве здания с мансардой, потолок и часть стен которой являются одновременно кровлей здания.

Данный проект производства работ разработан на обустройство кровли для здания с размером в плане 6,0×10,0 м и высотой до конька 9,0 м. Форма крыши — многоскатная, из пяти плоскостей.

Уклон кровли составляет 100 % (45°), объем кровельных работ — 92 м2 кровли.

В качестве основания под кровлю из металлочерепицы принята обрешетка из антисептированных досок. Другие характеристики кровли заданы: количество ендов — 2 шт. (по 4,0 м каждая), общая длина конька — 13,0 м, общая длина карниза — 14,0 м, общая длина торца здания — 25,0 м, влажность во внутреннем пространстве здания — повышенная (от 70 до 76 %).

В составе проекта производства работ предусматриваются:

— устройство основания под кровлю;

— монтаж листов металлочерепицы;

— монтаж других комплектующих деталей кровли.

Основанием под кровлю из металлочерепицы может служить также металлическая или комбинированная с деревянной обрешетка, выполняемая из прокатного профиля, досок (бруса) или их комбинации.

При ремонте (реконструкции) кровли обрешетка может быть устроена без демонтажа кровли из рулонных, мастичных и других материалов. При этом должен быть произведен расчет несущей способности старого основания под кровлю на дополнительные нагрузки, возникающие при устройстве новой обрешетки и кровли из металлочерепицы.

При разработке проекта использованы рекомендации МДС 12-33, а также нормативные и методические документы, основные из которых приведены в разделе 3.

3. НОРМАТИВНЫЕ И МЕТОДИЧЕСКИЕ ДОКУМЕНТЫ

В настоящей работе использованы ссылки на следующие документы:

СНиП 3.04.01-87. Изоляционные и отделочные покрытия

СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования

Источник: https://files.stroyinf.ru/Data1/54/54711/

Устройство кровельного пирога из металлочерепицы — видео руководство, фото

Основным ограничением применения металлочерепицы принято считать сложную технологию, ошибки в раскрое или устройстве кровельного пирога обходятся дорого. При соблюдении правил и задействовании помощников самостоятельный монтаж становится вполне реальным. Итоговая надежность крыши зависит от качества используемых материалов, обеспечения герметичности на проблемных участках и вентилирования подкровельного пространства. Работы ведутся в условиях нормальной влажности, после остальных слоев пирога, для ускорения процесса все элементы и комплектующие подготавливаются заранее.

Особенности материала

Металлочерепица относится к многослойным изделиям, при ее изготовлении тонкий листовой профилированный металл (от 0,35 до 0,6 мм) защищается с двух сторон расплавом цинка, алюминиевым напылением и грунтом. Наружные слои отличаются: внутренняя сторона обрабатывается бесцветным лаком, внешний имеет полимерную основу и выполняет как защитные, так и декоративную функции. Целевым назначением является покрытие крыш с уклоном скатов от 14° и выше. Кровли эксплуатируются в любых климатических зонах в условиях слабой или отсутствующей агрессией окружающий среды (за исключением марок с усиленными защитными слоями).

Материал соответствует требованиям пожарной безопасности, имеет первую группу горючести, воспламенения и дымообразования. Характеристики во многом зависят от толщины стали и качества защитного покрытия с обеих сторон, эстетичность – с наружной.

Для внешней окраски используются составы на основе полиэстера (стойкие к УФ, но плохо переносящие механические повреждения), полиуретана (выдерживающие частые перепады температур), пластизола (характеризующиеся повышенной прочностью) и смесей поливинилфторида и акрилов (рассчитанные на усиленные нагрузки, включая воздействия агрессивных сред).

Лучшие результаты достигаются при комбинировании указанных сополимеров и вводе модифицированных добавок.

Правила работы с металлочерепицей

Внешне такие профилированные листы напоминают обычную керамическую черепицу, благодаря постоянному шагу и длине волны кровли выглядят аккуратно и привлекательно. Но такие эксплуатационные свойства как герметичность, надежность и комфортность обеспечиваются только при монтаже неповрежденного и правильно разрезанного покрытия. На всех этапах: доставке, разгрузке, подъеме, раскрое и креплении учитываются ряд требований:

До начала настила металлочерепица остается в заводской упаковке, в крытом и сухом помещении, его обогрев не обязателен. При необходимости длительного хранения (свыше 1 месяца) распаковывают и укладывают штабелями, с переслаиванием деревянными рейками.
Для перевозки задействуются машины с длиной кузова, не уступающей размерам листов, погрузка проводится исключительно механизированная, с использованием мягких строп. В ходе доставки металлочерепицу нельзя гнуть или оставлять свисающей. Для разгрузки привлекается достаточное количество работников, с учетом требуемого минимума – 1 человек на 1,5 п.м. длины.
В ходе разгрузки, хранения и подъема избегают любых контактов с абразивными поверхностями и инструментами.
Берегут от соприкосновения с агрессивными жидкостями: кислотами, растворителями или нефтепродуктами.
Для разрезания запрещено применять болгарку или любые другие инструменты, нагревающие или повреждающие защитную окраску. Случайные царапины и края, полученные с помощью высечных ножниц, в обязательном порядке обрабатываются специальными жидкими составами в тон основного цвета.
Для крепления используются специальные оцинкованные саморезы с цветной головкой и силиконовой прокладкой.
При необходимости перемещения по уже уложенным листам шаги делают исключительно по дну волны (даже при наличии сплошной обрешетки), в противном случае на профиле остаются вмятины. Постоянные давящие нагрузки исключаются, особенно опасны точечные.

Любые изгибы приводят как к неплотному примыканию к обрешетке, так и к расслаиванию, все повреждения необратимы. Наличие открытых участков или потертостей резко снижает срок службы крыши из металлочерепицы, зоной риска являются точки креплений и места примыкания к другим конструкциям. Данный материал лучше подходит для простых кровель с большими скатами, при реализации сложных проектов количество отходов становится необоснованным. Рекомендуемый уклон (выше 14°) объясняется риском прогиба стыков и листов под воздействием снеговых нагрузок, даже при высокопрочных марках его не опускают ниже 9°.

Руководство по монтажу металлочерепицы

К данному этапу приступают по окончании укладки всех изолирующих и несущих слоев пирога, подготовки участков примыкания к надкровлельным системам, установки фасонных деталей на местах расположения ендов и закрепления элементов водостока. Перед раскроем в обязательном порядке проводится контрольный замер скатов крыши, а именно: диагональности, прямоугольности и плоскостности. С этой целью используются два отрезка шнура одинаковой длины, их точка пересечения должна приходить точно по центру, а сама бечевка – слегка соприкасаться.

Таким образом одновременно проверяется ровность стропильных конструкций, при их правильном расположении веревка просто лежит на них (а не отстает на большое расстояние или натягивается на каждом опорном элементе). Максимально допустимая разница в длине диагональных шнуров составляет 10 мм, любые отклонения устраняются до крепления кровельных материалов (при правильном подходе – еще на этапе укладки пирога).

Дефекты до 10 мм скрывают только со стороны торцов с помощью специальных доборных планок, в случае крупных перекосов и значительных отклонений от параметров проекта необходима установка новых стропил. Игнорирование этого требования технологии приводит к расхождению стыков металлочерепицы еще на стадии монтажа, а значит – к потере герметичности.

Проверку делают на всех плоскостях, вне зависимости от сложности конфигурации.

Схема (одно- или многорядная) выбирается исходя из длины скатов. При расчете расстояния от конька до будущего карниза обязательно учитывается размер свеса металлочерепицы, стандартная величина которого составляет 40 мм (в противном случае вода не будет попадать в стоковый желоб). При длине свыше 6-7 м рекомендуется выбрать двурядную схему с обязательным перекрытием верхних листов нижних на 15 см как минимум. При желании можно найти марки размерами до 8 м и выше, их применение позволяет избежать лишних стыков. Но они много весят, самому без задействования спецтехники поднять их на крышу невозможно.

Пошаговая инструкция при ведении работ своими руками включает следующие этапы:

Проверка несущих конструкций и остальных слоев пирога.
Устройство обрешетки из досок от 25×100 мм и выше или бруса 50×50 с шагом размещения, совпадающим с параметрами волны черепицы. Ближайшая к свесу (крайняя) доска делается на 10-15 мм выше. В зонах риска (ендовы, выступы, места примыкания к мансардным окнам или дымоходам) обрешетка выполняется сплошной. На участке прилегания конькового бруса прибиваются две доски с небольшим зазором вне зависимости от основного шага.
Проверка уровня и схемы.
Монтаж креплений водостоков, мансардных окон, нижних планок ендов или фартуков проходных элементов.
Разметка, разрезание и подъем. На этом этапе важно снять защитную пленку (при наличии).
Крепление металлочерепицы. При выборе однорядной схемы прикручивается на доски у конька кровли, последующие укладываются с нахлестом. При реализации двухрядной первый элемент фиксируется снизу, закрывается верхним и только потом – боковыми. Низ листа прикрепляется саморезами к обрешетке исключительно в подошву волны, следующие точки фиксации располагаются в шахматном порядке. Участки нахлестка укрепляются на каждом гребне. В итоге на 1 м2 приходится от 6 до 8 саморезов.
Фиксация завершающих планок: ендов, торцевой, конька.
Установка элементов безопасности.
Подшив свеса карниза.

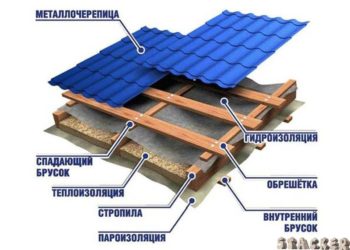

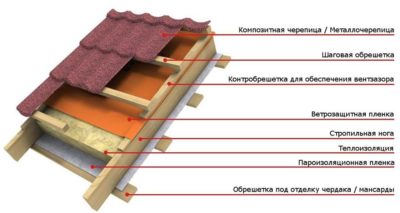

Схема пирога, понятие холодной и утепленной кровли

В зависимости от степени энергосбережения и эксплуатационных требований выделяют два вида – с обычными скатами с пустым пространством между стропилами и утепленными, заполненными минватой, пенопластом, ППУ или керамзитом.

В первом случае используется простейшая схема – поверх основных несущих конструкций с нахлестом укладываются рулонные гидроизоляционные материалы и набивается обрешетка для крепления металлочерепицы.

Во втором пирог усложняется: внутреннее пространство и остальные слои разделяют паробарьером, между стропилами размещается утеплитель, закрываемый более дорогими дышащими мембранами, и только потом набиваются контррейки и обрешетка.

Принципиальным отличием между схемами устройства является необходимость усиления герметичности для утепленных крыш (промокание слоев пирога недопустимо) и обеспечение свободного выхода конденсата как из слоя теплоизоляции, так и из внутреннего пространства чердака или мансарды (а не только подкровельного). Это приводит к увеличению бюджета и трудоемкости работ, выполнить их самостоятельно крайне сложно. Вне зависимости от наличия или отсутствия утепляющего слоя крыть металлочерепицей разрешают только после настила гидроизоляции и обеспечения минимального вентиляционного зазора в 40 мм с помощью обрешетки.

1. Правила обхода труб.

Помимо набивки сплошной обрешетки (как и на всех остальных участках риска) в данном случае принимаются меры по обеспечению пожарной безопасности и герметичности крыши. На 15 см вокруг труб укладываются исключительно невозгораемые марки утеплителя и организовывается специальный фартук.

Нижние планки примыкания закрепляются оцинкованными саморезами до начала настила на кровлю металлочерепицы – в заранее подготовленную штробу на стенках дымоходов и труб, по всему периметру, начиная с самой низкой стороны, с нахлестом не менее 15 см.

Герметизация стыков проводится в обязательном порядке, но только после удаления пыли, полученной при сверлении кирпичей.

К важным требованиям технологии относят закладку галстука – плоского оцинкованного листа с небольшими бортиками по краям, предназначенного для отвода воды к карнизу или желобкам. Его, как и все остальные внутренние элементы фартука, монтируют до начала крепления черепицы. Верхние планки прикрепляют без штробления, их свободные края укладываются вокруг покрытия, все требуемые линии отмечаются заранее.

Альтернативным и более удобным вариантом является использование проходов через кровлю с фартуком из плотной и невозгораемой резины, их установка проводится согласно прилагаемой инструкции, в целом схема действий остается неизменной.

2. Инструкция по обустройству ендовы.

На участках внутреннего стыка скатов выполняется сплошная обрешетка, еще до начала установки настила к ней крепится нижняя планка ендовы, с заходом на обе стороны в 15 см как минимум. Величина нахлеста стыкующихся отрезков зависит от угла наклона и варьируется от 10 до 15 см, для фиксации применяются оцинкованные саморезы.

Излишки металлочерепицы подрезаются заранее, разметка косой линии проверяется несколько раз, а полученные края предварительно обрабатываются полимерными составами. Несмотря на все усилия места стыковки скатов не будут выглядеть красиво, для обеспечения их герметичности и эстетичности сверху обязательно закрепляют верхнюю планку ендовы.

Для исключения риска подтекания под ее краями размещается уплотнитель – узкая полоска пенополиуретана или аналогичного материала.

3. Руководство по монтажу завершающих элементов.

Приступают к фиксации торцевых и коньковых планок, верхних частей вентиляционных, антенных и канализационных выходов. Последними фиксируются лестницы, ограждения кровли, переходы и снегозадержатели. Основным ориентиром является прилагаемая инструкция, места крепления или контакта с металлочерепицей обязательно герметизируются. Также придерживаются общих правил:

Торцевые планки устанавливаются после проверки надежности фиксации всех листов с помощью оцинкованных саморезов (28 мм длиной при прикручивании с боковой стороны, 80 – с верхней) с соблюдением минимального нахлеста в 50 мм.
Для конька требуются метизы длиной не менее 80 мм, непосредственно под него укладывается универсальный или фигурный уплотнитель. При использовании профиля круглой формы работы начинают с размещения на торцах вентиляционных заглушек, при монтаже плоских планок в них нет необходимости. В любом случае принимаются меры по обеспечению свободного вывода отработанного воздуха из подкровельного пространства, общая площадь отверстий в верхней части не может быть меньше, чем на подшивке карниза.
Все сквозные проходы устанавливаются строго вертикально, места стыков с металлочерепицей по аналогии с участками примыкания промазываются силиконовым герметиком, проникновение влаги внутрь пирога недопустимо. Вентиляционные элементы с большим диаметром закрываются дефлекторами или зонтиками.
Снегозадержатели размещаются чуть выше карнизного свеса, в идеале – по всему периметру, в обязательном порядке – над дверными проемами, мансардными окнами и над каждым уровнем многоярусных крыш.

Возможные ошибки

К грубым нарушениям технологии устройства качественной кровли относят:

Крепление обрешетки непосредственно к стропилам, без контрреек, отсутствие требуемого вентиляционного зазора.
Использование деревянных элементов, не прошедших обработку антисептиками.
Отсутствие уплотнителя под коньком, ендовой или планками на участках примыкания.
Фиксацию листов в неправильных точках, а именно – не по дну волны.
Отсутствие нахлестов при монтаже планок и самого покрытия.
Разрезание металлочерепицы болгаркой.

Источник: http://stroitel-list.ru/krovlya/metallocherepica/ustrojstvo-krovelnogo-piroga-iz-metallocherepicy-video-rukovodstvo-foto.html

Специфика монтажа холодной кровли из металлочерепицы

Сегодня при строительстве жилого дома используются различные варианты конструкций кровли, но самым простым является холодная крыша. Такое устройство отлично подходит, когда чердачное пространство не используется в качестве жилого дополнительного помещения. Сама схема такой крыши очень проста: несущие конструкции, гидроизоляция, обрешетка и контробрешетка плюс кровельный материал.

Схема устройства холодной кровли.

Особенности монтажа подобной холодной кровли состоят в том, что необходимо обеспечить вентиляционный зазор для вывода конденсата, чтобы защитить не только несущие конструкции, но и кровельное покрытие в виде металлочерепицы от негативного влияния влаги.

Сам монтаж такой крыши не отличается какими-либо сложностями, главное — это правильно закрепить профилированный металлический лист таким образом, чтобы осадки не проникали через стыки под его поверхность. Перед тем как начинать строительство, следует произвести все требуемые расчеты, рассчитать угол наклона, шаг обрешетки, определиться со способом крепления листов металлочерепицы.

Особенности холодной кровли

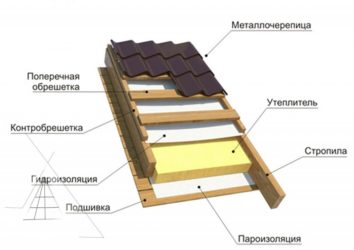

Схема кровли холодного типа.

Холодная крыша отличается от теплой по своему устройству, хотя сама конструкция ее предельно проста. Единственное, что надо учесть, это вариант кровельного покрытия. При использовании металлочерепицы следует обеспечить вентиляционный зазор для правильного вывода конденсата из подкровельного пространства. Это делается, чтобы стальной лист не был подвержен коррозии.

Устройство холодной крыши представляет собой монтаж стропильной системы, на которую укладывают мембрану или полиэтиленовую пленку для гидроизоляции. После этого прибивается контробрешетка, обрешетка и покрытие в виде металлочерепицы.

Особенностями такой крыши является полное отсутствие слоя теплоизолятора, наличие вентиляционных выходов под коньком и на скатах для вывода влаги. Проектирование и монтаж не составляют трудностей, главное — это правильно провести все предварительные расчеты.

Сам монтаж включает в себя такие особенности:

Если в будущем планируется устройство теплой крыши, то надо подойти очень тщательно к выбору мембраны для защиты от излишков влаги. Для будущей мансарды подходит только специализированная гидроизоляция в виде мембран, производимая из ПВХ.
Если в дальнейшем утепление не планируется, то используется микроперфорированная гидроизоляция, предназначенная специально для холодных кровель. Такая пленка не позволяет укладывать рядом с ней теплоизоляционные материалы, то есть при дальнейшем утеплении придется потратиться и на новую мембрану. Если это условие не выполнить, то кровля в дальнейшем практически не будет защищена от влаги, утеплитель будет постоянно мокрым, а покрытие крыши будет подвержено коррозии.

Очередность работ

Схема устройства скатной кровли без утепления.

Для укладки гидрозащитной мембраны необходимо помнить, что ее монтаж осуществляется с некоторым провисом, примерно на 20 мм. Такое устройство позволяет обеспечить стекание конденсата, то есть осуществляется защита стропил и других элементов крыши от влаги. Чтобы вода эффективно испарялась, а не застаивалась, создавая неблагоприятную атмосферу, необходимо обеспечить наличие вентиляционного зазора, который делается между гидроизоляционной пленкой и коньком крыши.

Такой разрыв позволяет воздуху беспрепятственного циркулировать в подкровельном пространстве, выводя все следы конденсата. Сама мембрана для защиты кровли не должна иметь разрывов и других дефектов, крепить ее следует, используя строительный степлер.

Обязательно выполняется нахлест, края пленки надо крепить при помощи скотча.

Из особенностей, которыми отличается холодная кровля, следует отметить, что ее можно сооружать для любого климатического региона. Многие ошибочно полагают, что такой тип крыши совершенно не подходит для северного региона, но это не так. Именно тут холодный чердак является традиционным решением для жилого дома. Само чердачное перекрытие утепляется, то есть использование холодной кровли никак не сказывается на внутреннем микроклимате верхних этажей. Сам чердак может даже не использоваться, так как монтаж слоя утеплителя между верхним этажом и подкровельным пространством решает все проблемы, касающиеся потери тепла.

Схема устройства фальцевой кровли.

При сооружении холодной крыши следует не забывать и о таком этапе работ, как правильная изоляция технологических отверстий и выходов. Для этого все вентиляционные шахты, дымоходы, входы на поверхность крыши необходимо теплоизолировать. Это позволит избежать таких неприятностей, как обледенение, образование конденсата, проникновение осадков, потери тепла.

Для покрытия крыши такой конструкции можно применять самый различный кровельный материал. Чаще всего это металлочерепица, монтаж которой не составляет никаких проблем. Такой вариант считается оптимальным, так как все работы по укладке выполняются в максимально короткое время, дополнительных работ проводить не требуется. Можно для покрытия использовать и другие материалы, например, гибкую черепицу. Но здесь уже возникает ряд технологических трудностей, которые способны сделать монтаж более дорогим и сложным. Поэтому использование металлического профилированного листа в данном случае предпочтительно.

Кровельный пирог под металлочерепицу

Устройство холодной кровли под металлочерепицу — это один из самых простых вариантов. Кроме несущих конструкций, такая крыша включает в себя кровельный материал в виде металлочерепицы, обрешетку, слой гидроизоляции. Монтаж такой кровли очень прост: на стропильную систему при помощи строительного степлера либо мелких оцинкованных гвоздиков крепится гидроизоляционная пленка. После этого ее прижимают саморезами по дереву, которыми будет крепится контробрешетка, шаг которой зависит от типа листа металлочерепицы. Размер таких досок должен составлять 25 на 100 мм, в некоторых случаях используется сплошное покрытие из листов фанеры или ДСП.

Схема кровельного пирога.

Гидроизоляционная пленка (это может быть специальная ПВХ мембрана или полиэтиленовая пленка) должна укладываться на крышу с небольшим провисанием. При этом на ней недопустимы разрывы и прочие дефекты. Уровень провисания пленки кровли должен составлять от 15 до 25 мм. Это позволит обеспечить должную вентиляцию нижней стороны гидроизоляции, отвод конденсата с нее на карнизную планку, после чего в водосточный лоток. Если этого не сделать, то конструкция кровли будет подвержена негативному влиянию влаги, а это приведет к разрушениям.

При устройстве холодной крыши из металлочерепицы необходимо помнить, что металлический лист и тонкий слой гидроизоляции не обеспечивает должной защиты от шума, который при сильном дожде может возникнуть. Именно по этой причине холодные кровли из стального листа редко делаются без утепления, выступающего отличным звукоизолятором. Холодный чердак поэтому получается неиспользуемым.

Структура подобной крыши включает в себя такие обязательные слои:

Схема монтажа кровельного пирога.

Со стороны жилых помещений сначала идет слой пароизоляции с односторонней проницаемостью, то есть конденсат выпускается из помещения, но не проникает внутрь.
Стропильная система крыши, продольные прогоны, то есть несущая конструкция.
Гидроизоляция. Пленка должна немного провисать, чтобы обеспечить вывод конденсата.
Контробрешетка, монтаж которой осуществляется параллельно установленным стропилам. Доски контробрешетки прижимают гидроизоляцию, обеспечивая ее дополнительное крепление.
Обрешетка холодной крыши выполняется из деревянного бруса, сечение которого чаще всего составляет 50 на 50 мм. Монтаж ее осуществляется с шагом в 35-45 см вдоль скатов. Шаг может различаться, так же как и материал для обрешетки, зависит это от того, какой именно тип металлочерепицы используется, какой уклон для кровли был выбран.
Листы металлочерепицы.

Что еще потребуется?

Для монтажа крыши с такой конструкцией необходимо брать самые простые инструменты и материалы, которые не отличаются большой стоимостью. Кроме деревянных досок для устройства стропильной системы, обрешетки и контробрешетки следует приготовить пароизоляцию, гидроизоляционную мембрану, расчетное количество листов металлочерепицы. В качестве крепежных элементов применяются скобы, оцинкованные гвозди, саморезы по дереву и металлу. При расчете стальных листов необходимо помнить, что могут понадобиться различные доборные элементы, например, коньковая черепица, ендовы, карнизы и прочее.

Устройство холодной кровли отличается от теплой тем, что в данном случае не используется слой утеплителя, то есть между пароизоляцией и гидроизоляционной мембраны нет слоя утеплителя. Применимы такие крыши в том случае, когда чердачное пространство под ними не используется.

Источник: https://1metallocherepica.ru/ustrojstvo-kryshi/holodnaja-krovlja.html

Устройство кровельного пирога под металлочерепицу

Перед кровлей необходимо выбрать одну из схем устройства крыши из металлочерепицы. Это поможет заранее изучить особенности технологии, оценить затраты на возведение и содержание крыши.

Технология устройства утепленной кровли из металлочерепицы

Схема устройства теплой крыши (кровельный пирог)

С физической точки зрения ни один из слоев кровли по утепленной технологии не производит тепло. Такое название дано способу с коммерческой целью. При данном варианте минимизируется потеря тепла, но не устраняется полностью.

Теплая кровля помогает сэкономить на содержании постройки. В отопительный сезон для обогрева такого дома требуется меньшее количество энергии.

Процедура устройства теплой кровли из металлочерепицы состоит из укладки следующих покрытий:

деревянной подшивки;
пароизоляционного материала, обеспечивающего задержку тепла в помещении;
утеплителя, предотвращающего поступление холодного воздуха с улицы;
гидробарьера, защищающего предыдущие слои от влаги;
контробрешетки и обрешетки;
металлочерепицы.

Временные и денежные затраты при использовании данного метода будут немаленькие, но в дальнейшем это позволит экономить немаленькие денежные средства. Единственным существенным недостатком способа является вероятность выхода из строя стропильных элементов, поэтому выполнять монтажные работы должен профессионал.

Особенности вентиляции пространства под кровлей

Различают два типа подкровельной вентиляции: естественная и принудительная. При использовании первой технологии циркуляция воздуха происходит благодаря перепадам температуры. Монтаж естественной вентиляции выполняется в несколько этапов:

между гидроизоляционным и кровельным слоями оставить свободное пространство;
смонтировать между слоями каркас из обрешетки и контробрешетки;
проконтролировать свободное попадание воздуха под кровлю;
сделать отдушины в контуре: верхние – в карнизном свесе, нижние – в районе ската.

Для мансардной крыши используют принудительную вентиляцию. Отличие этого способа заключается во встраивании коньковых отдушин в электрические вентиляторы. С их помощью теплый воздух вытягивается наружу. Установка вентиляционного слоя осуществляется между кровельным и гидро- или теплоизоляционным слоями. Единственным недостатком этой технологии является повышенная пожарная опасность.

Конструкция холодной крыши под металлочерепицу

Холодная крыша состоит из двух основных слоев. К ним относятся:

гидроизоляционный слой, предотвращающий образование конденсата на холодном чердаке;
покрытие из металлочерепицы.

В месте смыкания скатов находится вентиляция. Она необходима для организации свободного доступа воздуха внутрь помещения. Благодаря этому происходит быстрое испарение накопившихся капель воды.

Монтаж холодной крыши состоит из процесса, в котором поочередно в порядке удаления от потолка осуществляется установка слоев крыши:

гидроизоляционный;
контробрешетка;
обрешетка;
металлочерепица.

Также под низ устанавливаются стропило, а на концах ската находится начальная обрешетка и на ней – карнизная планка. Пласт гидроизоляции состоит из мембран ПВХ или обычной полиэтиленовой пленки (с целью сэкономить).

Процесс монтажа холодной крыши

Сильно натягивать гидроизоляционный слой не стоит. Он должен провисать на 2,5 мм, чтобы влага стекала быстрее. Фиксируется полиэтилен строительным степлером к обрешетке.

https://www.youtube.com/watch?v=ShxAnuK-ewg

После саморезами закрепляется деревянная контробрешетка и обрешетка. К начальному бруску также присоединяется карнизная пленка. Сверху необходимо наложить металлочерепицу. Рассчитать количество требуемого материала можно при помощи онлайн-калькулятора.

: Правильний кровельний пирог и вентиляция крыши

Особенности вентиляции помещений и канализации

Для комфортной жизни в частном доме недостаточно правильного кровельного пирога под металлоцерепицей. Потребуется обеспечить хорошую вентиляцию помещений и канализации. Для этого следует изучить особенности монтажа систем.

Вентиляция помещений

Существуют нормы расхода воздуха для помещений. Они различаются в зависимости от предназначения комнаты, а также ее площади. Минимальные значения параметров представлены в таблице.

Наименование и особенности помещения	Необходимый объем воздуха на 1 кв. м, м3/час
Комната	3
Кухня с электрической или 2-конфорной газовой	60
Кухня с 4-конфорной газовой	90
Ванная комната	25
Туалет	25
Совмещенный санузел	50

Чаще для помещений используют смешанный тип вентиляции, содержащий элементы искусственной и естественной. Природная циркуляция в комнатах совместно с механической вытяжкой в санузле и на кухне позволяет сэкономить, а также не обременять частный дом большим количеством электроустановок. Вентиляционные трубы вмонтированы в стены и выходят на крышу.

Устройство канализационной вентиляции

Перед осуществлением работ необходимо разработать схему вентиляции канализации. Для каждого дома она индивидуальна. Существует два способа вентилирования:

с помощью фановых труб;
с установкой вакуумных клапанов.

Первый вариант применяется при диаметре стояков более 50 см, наличии нескольких этажей в постройке и нахождении точек слива выше первого уровня. В остальных случаях владелец в праве самостоятельно выбирать способ вентиляции канализации.

Установка только вакуумных клапанов не всегда помогает устранить неприятный запах из труб. Обычно вонь появляется при пересыхании сифонов, поэтому важно во время производить их замену.

Эффективную работу системы гарантирует установка канализационной вентиляции по правилам:

расположение вентиляционной трубы должно быть выше кровельного материала на метр;
трубы, которые будут объединены в одну, должны иметь одинаковый диаметр;
на фановые трубы не устанавливаются колпаки во избежание образования конденсата в холодное время года;
запрещено соединять канализационные и дымоходные трубы;
минимальное расстояние от окон и дверей до вентиляционных труб – 4 метра;
запрещено объединение общедомовой и канализационной вентиляций;
установка фановой трубы лучше осуществлять через кровлю крыши, чтобы на нее не оказывали воздействие атмосферные осадки.

При использовании септика объем воздуха в емкости должен составлять не менее 30%. Однокамерный резервуар можно вентилировать путем неплотного закрытия крышки. В многокамерную конструкцию следует вмонтировать фановый патрубок (один или несколько).

Стоимость устройства кровли из металлочерепицы

Стоимость работ по укладке кровли из металлочерепицы зависит от площади, которую необходимо покрыть, региона и вида покрытия. Приблизительные цены можно увидеть в таблице.

№ п/п	Наименование слоя	Стоимость, за кв. м
1	Стропильная система	от 400 руб.
2	Обрешетка	100 руб.
3	Контробрешетка	100 руб.
4	Гидроизоляционный слой	50 руб.
5	Пароизоляция	50 руб.
6	Утеплитель	50 руб. (за 1 слой в 50 мм)
7	Металлочерепица	300 руб.

Источник: https://fasad-prosto.ru/krovlya/ustrojstvo-krovli-iz-metallocherepicy-po-derevyannoj-obreshetke.html
