Сплошная обрешетка под металлочерепицу

Устройство обрешетки под металлическую черепицу

Конструкция крыши с металлочерепицей имеет достаточно жесткие закрепленные требования по обустройству основания, на которое происходит установка крыши. Это касается полностью всего кровельного пирога. Четко регламентирована и обрешетка под металлочерепицу.

Доска должна выдерживать вес даже крупного человека. Ведь при возведении кровли планируется ходить по доскам.

Ни в коем случае нельзя сказать, что монтаж происходит строго одним образом, однако набор вариантов, с помощью которых происходит установка, невелик. О том, какие есть варианты и как их правильно реализовать на конкретной кровле, можно будет прочесть далее.

Обрешетка под металлочерепицу должна выполняться если не профессионалами, то с использованием профессиональных инструкций.

Несущая система, которая будет правильно устроена, является одним из важнейших элементов, которые влияют на общую долговечность кровли, выполненной под металлочерепицу.

В этом плане достаточно трудно переоценить роль, которую будут играть стропила и устройство обрешетки под металлочерепицу.

В случае, если для других видов материалов может существовать достаточно большой зазор и расстояние между каркасными элементами, сечении пиломатериалов для них, то стоит понимать, что для металлочерепицы эти показатели весьма ограничены.

Связано это с прочностными свойствами самого листа и специфическим профилем. Он имеет достаточно строгую ориентацию по направлению монтажа, а также элементы, которые регулярно повторяются, некоторые участки их имеют большую жесткость, некоторые — меньшую.

Элементы, которые будут необходимы для того, чтобы была выполнена обрешетка для крыши из металлочерепицы:

• профили 300, 350, 400 либо 450 мм;
• гвозди;
• саморезы;
• пиломатериалы (обрезная доска 25х100, 32х100 мм либо брус 40х60, 50х50 мм);
• материалы, которые понадобятся для гидроизоляции.

Определение шага обрешетки для крыши из металлочерепицы, установка которой планируется

Продольный профиль, представляющий собой периодическую волну, которая несколько различается с нахлестываемого и нахлестывающего края, меньше влияет на обрешетку кровли.

Однако профиль по длине листа как раз и будет определять шаг обрешетки кровли для металлочерепицы.

Таблица типовых размеров профиля и шага обрешетки.

Существуют ряд некоторых правил касательно мест закрепления листа к несущей конструкции, под которые она рассчитана. Наиболее жестким местом профиля является то, которое находится на дне волны, практически между концом одной и началом следующей. Именно в это место и нужна установка крепежа.

Следовательно, для того чтобы саморез можно было закрепить, следует установить в этом месте доску либо брус обрешетки, что реже.

Однако стоит знать, что разные изготовители выпускают материал с различной длиной волны. Соответственно, шаг обрешетки для кровли крыши из металлочерепицы необходимо будет выполнять конкретно под покрытие, которое было приобретено.

Разная длина волны чаще всего связана с различной ее высотой. Здесь действует схема: чем выше профиль, тем больше его прочность.

Однако при этом автоматически будет уменьшаться ширина листа (связано это с тем, что любая металлочерепица из оцинковки, которая имеет размер 1250 мм) и расти его стоимость.

Основными типовыми размерами профиля по длине волны являются следующие: 400, 350, 300 мм, реже может встречаться 450 мм.

Важно отметить и другую особенность. Если рассматривать профиль в монтажном положении вертикально, последняя его волна, которая в листах будет заходить за следующую, а также самая верхняя, будут отличаться по длине от остальных.

Размер материала не влияет на шаг металлочерепицы обрешетки.

Однако с первым рядом досок, который располагается по обрезу стропильных ног или кобылок, имеется несколько другая ситуация. Расстояние, которое существует между ним и вторым рядом обрешетки, меньше, чтобы была возможность в дальнейшем, при расположении других досок, выйти на нормальный шаг.

Данный сдвиг зафиксирован и составляет 50 мм по сравнению с обыкновенным расстоянием. Следовательно, расстояние будет следующее: 230 и 280, 330 и 380 мм соответственно для листа, который имеет длину волны 300, 350, 400 и 450 м.

Расстояние между другими листами будет равняться длине волны. Все интервалы необходимо измерить между центрами досок и выровнять.

Некоторые особенности при монтаже рядов обрешетки

Начинать монтаж обрешетки под листы кровельного покрытия необходимо от карниза, с которого начнется непосредственный монтаж покрытия кровли.

Монтаж крайнего к свесу ряда обрешетки имеет 3 важных особенности:

1. В связи с тем что по нему будут выравниваться нижние края всех скатных листов, монтаж которых производится, а сам он расположен по обрезу стропильных ног либо кобылок, линия его крепления должна быть измерена с особой точностью касательно внешней стены здания. При этом необходимо использовать шнур, после чего обрезать части стропильных ног, которые выступают, по самой короткой из них. В случае, если вынос стропил не позволит образовать подходящий свес кровли (в среднем 400-500 мм от стенки), понадобится устроить кобылки и с их помощью выравнивать линию.
2. Прежде чем выполнять монтаж обрешетки, по высоте края первого листа с последующими вертикальными рядами для компенсации перепада понадобится первый ряд сделать выше на высоту волны, которая будет различаться для каждого из видов профилей. Такая цифра может быть в пределах от 28 до 75 мм. Для того чтобы выровнять данный выступ, необходимо либо выполнить монтаж дополнительной планки по всей длине ската, либо сделать на каждом стропиле аналогичные подкладки. Второй вариант затребует меньших расходов материала, однако он требует уверенности в том, что все вставки будут иметь одинаковую толщину.
3. В водосток через крайнюю доску пропускается край гидроизоляции. Необходимо сделать доску скошенной по верхнему краю до угла в 120-140 градусов по отношению к стропильной ноге. Это понадобится для того, чтобы обеспечить свободный водоток и предупреждать повреждения пленки.

Последствия, которые могут возникнуть в результате выполнения неправильной обрешетки крыши

При установке обрешетки над утеплителем нельзя делать ее сплошной либо с маленькими зазорами.

В случае, если монтаж крыши под металлочерепицу будет выполнен неправильно, материал в дальнейшем может проявить следующие дефекты:

1. Нестыковка листов при монтаже.
2. Слабое закрепление к обрешетке крыши из металлочерепицы.
3. Морщинистость покрытия ската.
4. Проблемы с креплением карнизной и фронтонной планки при монтаже.

Касательно размеров пиломатериалов, которые используются для установки обрешетки крыши под металлочерепицу, стоит знать, что встречаются 3 наиболее распространенных вида:

1. Обрезная доска 25х100 мм. Наиболее распространенный вариант, который может подойти для большинства кровель с не слишком тяжелой и сложной конструкцией.
2. Обрезная доска 32х100 мм. Такая доска может использоваться для того, чтобы была выполнена укладка металлочерепицы на основании толстого листа оцинковки (0,5 мм), а также укладка на кровлях, которые имеют сложную конструкцию.
3. Брус 40х60 либо 50х50 мм. Чаще всего используется на кровлях, которые имеют нестандартный большой шаг между стропильными ногами (как правило, 60-90 см, однако по разным причинам он иногда может составлять от 1 и более метров).

Монтаж обрешетки и планок усиления включает в себя: 1 -стропило; 2 — контррейка; 3 — гидроизоляционная пленка; 4 — вертикальная обрешетка; 5 — горизонтальная обрешетина; 7 — начальная горизонтальная обрешетина; 15 — утеплитель; 16 — пароизоляционная пленка.

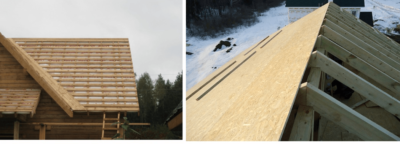

Есть места, в которых обрешетка должна быть сплошная. В обязательном порядке это будут ендовы (как правило устраивается продольная обрешетка, которая имеет ширину 10 мм по каждому скату) и места примыканий к таким надкровельным конструкциям, как трубы либо окна мансарды.

Для последних должна быть устроена не только сплошная обрешетка, ширина которой составит порядка 150-200 мм, но и собственная стропильная система, к которой будет крепиться доска и брус.

При установке обрешетки над утеплителем нельзя делать ее сплошной либо с маленькими зазорами, потому как это может нарушить циркуляцию воздуха в пространстве под кровлей и привести к накоплению влаги.

Закрепление обрешетки в случае использования металлочерепицы

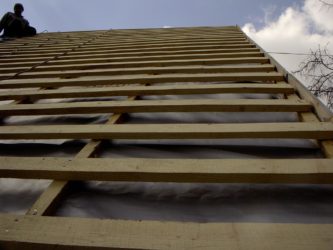

При сплошной обрешетке доски обычно укладывают на стропила параллельно коньку.

В случае, если в качестве материала для кровли используется металлочерепица, обрешетка должна крепиться гвоздями, которые должны быть вдвое длиннее толщины доски либо бруса, который прибивается. Здесь необходимо выполнить расчет.

Чаще всего их диаметр составляет 3-3,5 мм, потому как большие размеры приведут к раскалыванию доски.

Обрешетка крепится двумя гвоздями к каждому стропилу.

Расчет говорит о том, что крепление двумя гвоздями является обязательным требованием.

Шаг обрешетки определяет металлочерепица. Следует помнить, что расчет был произведен выше.

Главным недостатком подобного варианта является то, что может резко увеличиться количество соединений на саморезах, в связи с чем сначала нужно сделать расчет. Гвозди при этом забивать можно гораздо быстрее, и не понадобятся значительные усилия.

Несмотря на то, какой вариант будет выбран, всегда необходимо помнить, что от того, насколько правильно будет сделана обрешетка для крыши под металлочерепицу и произведен расчет, будет зависеть и служба покрытия.

Источник: https://1metallocherepica.ru/ustrojstvo-kryshi/ystrojstvo-obreshetki.html

Польза обрешетки под металлочерепицу

Обрешетка под металлочерепицу — важный элемент устройства кровли, влияющий на срок эксплуатации и сохранности крыши. Для устройства конструкции нужно знать основные принципы и правила монтажа кровли наравне с рекомендациями производителя материала. Использование знаний на практике позволит построить надежную и прочную кровлю.

Общая схема обрешетки под металлочерепицу.

Способы устройства обрешетки

Устройство обрешетки под металлочерепицу можно выполнить двумя способами:

В обоих вариантах между деталями обрешетки нужно оставлять зазор, необходимый для вентиляции пространства под кровлей. В первом случае — шириной до 10 мм, во втором шаг обрешетки под металлочерепицу определяется длиной волны изделия. Для устройства любого типа обрешетки можно использовать обрезную доску толщиной 20 мм и шириной не менее 100 мм. При сложной конфигурации крыши нужно использовать более толстую доску, 30-35мм.

 Брусок желательно использовать при устройстве решетки. Оптимальное сечение 50х50 мм или 40х60 мм. Обычно брусок используется при большом расстоянии между стропилами. Бруски нужно устанавливать с необходимой точностью, чтобы места для крепления на металлочерепице совпадали с поверхностью брусков.

 При устройстве решетчатой конструкции крыша в результате будет легче, стоимость меньше, поскольку расход материала ниже, но возрастает сложность изготовления.

Материал для устройства обрешетки

Характеристика материалов для обрешетки.

Использовать пиломатериал желательно из хвойных пород древесины, сосна, пихта, ель. Оптимальным вариантом является сосновый пиломатериал. При относительно невысокой стоимости сосна обладает хорошей твердостью, прочностью, поддается обработке без особых проблем. При отсутствии пиломатериала хвойных пород можно использовать лиственные.

Твердую древесину (лиственницу, дуб и др.) применять не желательно из-за большого веса и высокой стоимости материала.

При приобретении нужно обратить внимание на качество материала. Размеры изделий должны быть одинаковыми, особенно толщина, а древесина сухая, без следов гнили и деятельности насекомых. При использовании пиломатериала различной толщины кровля из металлочерепицы получится волнами, с изгибами.

Расчет необходимого количества пиломатериала

При устройстве сплошной поверхности расчет обрешетки выполняется довольно просто. Нужно определить общую площадь всей крыши, разделить на площадь одной доски. В итоге получится необходимое количество единиц материала. К полученному числу нужно добавить необходимое количество для обшивки карниза и увеличить на 10%. Даже при самом точном расчете часть материала уходит в отходы.

Для определения необходимого количества материала для двухскатной крыши с разреженной обрешеткой нужно знать размеры скатов и длину волны покрытия для кровли. При устройстве крыши более сложной конфигурации нужно разделить поверхность на ровные участки, определить их форму, размеры, положение пиломатериала. При этом нужно учесть, что на участках со сложной формой, обрешетка делается сплошной.

Монтаж ендовы и сплошной обрешетки.

По результатам замеров длину ската нужно разделить на шаг укладки. Полученный результат будет равен количеству рядов материала. Ширину ската разделить на длину пиломатериала, результат будет равен количеству единиц пиломатериала в одном ряду. Число может быть дробным, это означает, что в ряд нужно укладывать целую доску и отрезок.

Затем количество рядов нужно перемножить на количество единиц в ряду. Результат будет равен общему количеству досок для измеренной поверхности. Аналогичным образом определяется количество материала для всех поверхностей прямоугольной формы. При треугольной и трапецеидальной конфигурации нужно использовать соответствующие формулы для определения площади.

Количество материала для всех поверхностей нужно суммировать и увеличить на 10%.

При расчетах желательно не забыть, что на коньке и у карниза нужно укладывать две доски рядом.

Необходимый инструмент

Наличие нужного набора инструмента способствует быстрому и качественному выполнению работ. В работе используют следующие инструменты:

• измерительный инструмент — рулетка, угольник, уровень, отвес, карандаш или маркер;
• молоток, шуруповерт;
• ножовка по дереву, ручная или механизированная;
• болгарка.

Также пригодится шнур, чтобы выровнять концы досок по краям скатов. Нужно изготовить отрезки определенной длины, шаблоны, чтобы правильно положить разреженную обрешетку.

Инструменты для обрешетки.

Весь инструмент и шаблоны, которые будут использоваться при работе на высоте, желательно оснастить ремнями, петлями или другими крепежными приспособлениями. Падающий с высоты инструмент может повредить материал и детали, находящиеся внизу, сломаться при ударе, нанести травмы людям. Спускаться за упавшим инструментом и подниматься обратно — довольно утомительное и надоедливое занятие.

Для страховки при работе и подъеме металлочерепицы понадобится веревка. Более удобным и безопасным приспособлением для перемещения по листам во время их крепления будет деревянная лестница с установленными в верхней части перпендикулярными брусками. При установке бруски перекидываются через конек, и удерживают лестницу. Крепление должно быть достаточно прочным, чтобы выдерживать вес человеческого тела.

Определение шага обрешетки

Монтаж обрешетки под металлочерепицу имеет специфические особенности из-за определенной формы изделия. При использовании профлиста, шифера и других материалов расстояние между рядами, толщина, форма сечения не столь критичны и выбранные параметры зависят от необходимой прочности конструкции. Технология укладки черепицы требует расположения крепления материала к обрешетке в строго определенных местах с небольшими допусками.

Такое требование производителей объясняется различной прочностью периодически повторяющихся изогнутых элементов поверхности и односторонней направленностью при укладке. В каких-то местах жесткость материала выше, в других меньше. Продольная конфигурация листа в виде волны с отличающимися по размеру краями не сильно влияет на расстояние между элементами конструкции.

Особую точность требует продольный профиль, изгибы которого выполняются с определенным шагом. Крепление должно устанавливаться в самой жесткой точке, находящейся в начале волны на поверхности, прилегающей к обрешетке. Установка обрешетки должна обеспечивать максимально точное совмещение этих поверхностей.

Самый удобный вариант — устройство сплошной конструкции, но он и самый затратный.

Схема скрытого крепления.

У различных производителей длина волны разная, поэтому расстояние между досками нужно выбирать под конкретную марку материала.

Наилучший вариант, когда материал приобретен и находится на участке. Риск ошибки при этом минимальный.

Прочность и жесткость профиля находятся в прямой зависимости от высоты волны. Чем волна выше, тем прочнее лист.

Поскольку для изготовления металлочерепицы используются стандартные оцинкованные листы, при увеличении поверхности изгибов габаритные размеры становятся меньше. Это отражается на стоимости изделий.

Стандартные размеры волн 400, 350, 300 мм, иногда их изготавливают с шагом 450 мм. Вертикальный профиль листа имеет некоторые особенности. Размеры первой и последней волны отличаются от размеров остальных, поскольку укладка выполняется с напуском, одной на другую.

Расстояние между первым и вторым рядом досок по рекомендации производителей должно быть меньше на 70 мм.

Укладка последующих рядов выполняется с шагом имеющегося в наличии материала. Расстояние необходимо устанавливать между серединой досок. При одинаковой ширине пиломатериала использование шаблонов упростит и ускорит процесс монтажа.

Устройство обрешетки

После расчетов, приобретения материала и подготовительных процессов можно перейти к вопросу — как сделать обрешетку под металлочерепицу. Если выполняется ремонт уже существующей крыши с заменой покрытия, нужно удалить старую кровлю, разобрать обрешетку. При демонтаже необходимо сохранить элементы крепления, удерживающие стропила в вертикальном положении с достаточной надежностью.

Использовать старую обрешетку можно лишь в случае, если новая кровля полностью соответствует прежней, или конструкция позволяет установить новую кровлю без особых проблем (сплошная обрешетка). При этом нужно внимательно осмотреть и оценить состояние конструкции, при необходимости заменить элементы, пришедшие в негодность. Выполнять ремонт крыши лучше в холодное время года, когда гарантированно не будет дождей, а нападавший снег можно убрать.

Схема крыши с кобылкой.

Устройство новой обрешетки нужно начинать с установки планки карниза. Этот элемент крепится на торцах стропил. По планке будут выравниваться последующие элементы конструкции, поэтому установить ее нужно с особой точностью. Для этого нужно измерить расстояние от стены до торцов крайних стропил, при различиях выровнять по меньшему размеру. Натянуть шнур, по нему подогнать длину остальных деталей.

Если выступающая за поверхность стены часть не позволяет устроить необходимый свес кровли (40-50 см), стропила необходимо удлинить, использовав накладки, так называемые «кобылки». Удлинения также нужно выровнять по шнуру. После подгонки можно крепить карниз. Поскольку укладка листов будет начинаться снизу, под последнюю волну нужно установить подъем, компенсирующий ее увеличенный размер.

Для экономии материала можно сделать подкладки на всех стропилах, но при этом сложно выдержать одинаковую высоту. Более удобный вариант — закрепить брусок по всей длине крыши. Расход материала увеличится незначительно, экономия времени будет существенной. Схема устройства утепленной крыши предполагает наличие слоя гидроизоляции. Нижний край гидроизоляции нужно уложить в водосток. Для этого на первой доске обрешетки срезается верхний прямой угол до размера 1200-1300 между плоскостью стропил и поверхностью среза. Над срезом укладывается материал гидроизоляционного слоя и направляется в водосток.

Срез делается с целью избежать резкого перегиба и повреждения гидроизоляционного материала, а также образования углубления с возможностью скопления влаги. После устройства нижних элементов обрешетки можно переходить ко второму и последующим рядам. Второй ряд крепится на расстоянии меньше шага волны, последующие — на равном.

Для удобства нужно использовать шаблон. По мере подъема детали можно поднимать и складировать на обрешетке. На коньке нужно крепить две доски. Крепление досок к стропилам нужно выполнять двумя гвоздями или саморезами на каждом стыке. Это предотвратит изгибы и повороты досок под воздействием изменений температуры и влажности. После окончания работ по устройству обрешетки можно класть металлочерепицу, предварительно вырезав заготовки необходимой длины.
