Сплошная обрешетка под ондулин

В этой статье:

Обрешетка под ондулин, что нужно учесть при монтаже и как правильно рассчитать количество материала

Решение закрывать крышу ондулином — это не ошибка. Материал, созданный из целлюлозы, обработанной битумом и смолами, идеально подходит для защиты подкровельного пространства. Правда, он вынуждает хозяина дома по-особому подходить к вопросу сооружения обрешётки.

Материал для обрешётки под ондулин

При создании обрешётки под ондулин или еврошифер, как его называют из-за превосходства над обычным шифером, ничто не сможет заменить пиломатериал из хвойных пород деревьев. Древесина сосны и ели богата смолой, защищающей от гниения. При этом она продаётся по приемлемой цене.

Задачи материала для обрешётки под ондулин удачно выполняют:

влагостойкая фанера;Влагостойкая фанера используется при создании сплошной обрешётки под ондулин
плиты ОСБ;Плиты ОСБ применяют, если нужно сделать обрешётку без зазоров
доски (обрезные или необрезные);Необрезная доска не очищается от коры по бокам, но используется для строительства обрешётки не реже обрезного пиломатериала
брусья.Квадратные брусья — это альтернативный вариант досок, прекрасно подходящий для обустройства обрешётки под ондулин

Выбранный пиломатериал обязательно подвергают придирчивому осмотру. Бракованные элементы, которые могли стать таковыми вследствие коробления древесины, убирают.

Бруски или доски обстоятельно покрывают составами против самовозгорания и разрушения под воздействием биологических факторов.

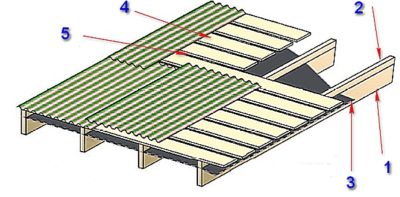

Схема конструкции под еврошифер

Обрешётка для ондулина, как и для любого материала, представляет собой конструкцию, которая крепится на стропильную систему. При этом её элементы располагают перпендикулярно стропильным ногам.

Однулин крепится к обрешётке из досок, под которыми устроены гидроизоляция и стропильная система

Шаг обрешётки для ондулина

На каком расстоянии друг от друга раскладывают элементы обрешётки под ондулин, зависит от степени наклона кровли.

Ондулин принято монтировать на крыше с углом ската не менее 5°.

Когда крыша наклонена на 5–10°, обрешётку делают сплошной. На основание без просветов ондулин кладут с нахлёстом по 30 см и боковым перекрытием в две волны.

В разреженной обрешётке нуждается кровля со склоном 10–15°. На скат или скаты такой крутизны элементы основания под ондулин прикрепляют на стропила через каждые 40–45 см. При этом листы еврошифера по бокам перекрывают только на одну волну, а вверху и внизу — всего лишь на 20 см.

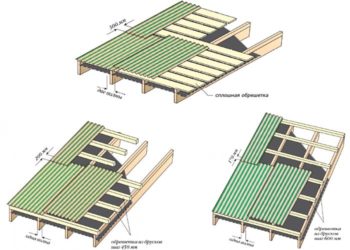

Чем больше угол наклона кровли, тем больше расстояние между обрешётинами

Иного подхода к строительству обрешётки требует крыша с уклоном более 15°. На её стропильные ноги опорные элементы для кровельного материала крепятся на расстоянии 46–65 см друг от друга.

Исключение составляет только крыша, построенная в местности, где наблюдается частое выпадение снега. Высокая снеговая нагрузка вынуждает располагать элементы обрешётки через каждые 45 см, дабы кровля с уклоном более 15° не сломалась под весом снега.

На крыше, наклонённой на 15 и более градусов, верхнюю линию кровельного материала накладывают на 170 см нижней. Боковыми кромками листы еврошифера сцепляют на одну волну.

Размер элементов обрешётки еврошифера

Длина досок или брусьев, из которых складывается обрешётка, обусловливается размером скатов кровли. Обычно этот параметр не превышает 6 метров.

Ширина элементов обрешётки зависит от типа используемого сырья. Для брусьев она колеблется в пределах от 4 до 6 см. А ширина доски, как элемента обрешётки, может быть равна 75, 100, 125, 150, 175, 200, 225, 250 или 275 мм.

В качестве материала обрешётки под еврошифер разумнее использовать доски шириной 10 или 15 см.

Доски шириной 10 см пользуются большим спросом, когда возникает необходимость сделать обрешётку под ондулин

Толщина играет не менее важную роль, чем ширина элементов обрешётки. Под ондулин можно класть плиты ОСБ толщиной 18 мм, калиброванные брусья толщиной 5 см или доски толщиной 25 мм.

Разницы в толщине выбранного материала быть не должно. Любые отклонения в размерах сначала приведут к неправильной состыковке обрешётки с остальными слоями «кровельного пирога», а чуть позже — к порче ондулина.

Расчёт количества строительного сырья

Чтобы узнать, сколько досок или брусьев уйдёт на создание обрешётки под ондулин, сначала требуется измерить длину и ширину каждого ската кровли, а также купленного материала. Помножив эти данные, получится определить площади крыши и одного элемента конструкции под финишное кровельное покрытие.

Для сплошной обрешётки

Кубатуру (количество кубических метров) материала на изготовление сплошной обрешётки под ондулин определяют в несколько действий:

Площадь крыши (учитывая все скаты) делят на площадь одной единицы купленного материала. В результате узнают, сколько листов фанеры или ОСБ потребуется для строительства обрешётки.
Полученное значение умножают на толщину элемента обрешётки. Обе величины обязательно переводят в метры. В итоге находят количество метров в кубе, которое понадобится, чтобы соорудить опорную конструкцию под ондулин.

Сплошная обрешётка сооружается из такого количества материала, которое было получено путём деления площади ската на площадь одного листа

Для разреженной обрешётки

Подсчёт кубатуры материала на строительство разреженной обрешётки ведётся следующим образом:

Длину ската делят на протяжённость просвета между досками или иным выбранным материалом. Это действие позволяет узнать, сколько потребуется элементов обрешётки.
Число обрешётин умножают на ширину ската кровли и получают нужное количество погонных метров пиломатериала.
Погонные метры умножают на толщину купленного строительного сырья. При этом все данные переводят в метры.

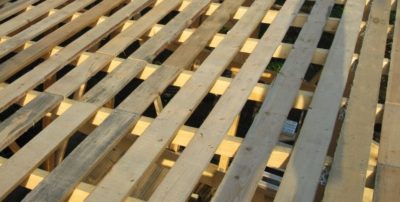

Разреженная обрешётка сооружается из определённого количества досок, которое определяют, зная все параметры используемого материала

Для особых зон

Там, где кровля примыкает к стенам, на коньке, около слуховых и мансардных окон, рядом с карнизами, а ещё под ендовами обрешётка обустраивается иначе.

Вокруг оконных проёмов, дымовой трубы и под ендовами обрешётка под ондулин должна быть сплошной. Количество материала на её сооружение рассчитывают, поделив площадь участка, который находится вблизи проёма или другого объекта в кровле, на площадь одного элемента строительного сырья. А в области конька к обрешётке прибивают дополнительные элементы.

Добавочные доски размещают по обе стороны скатов и непосредственно в центре конька, чтобы обеспечить надёжное крепление коньковых деталей.

Обрешётка у дымохода — сплошная, сделана из противопожарного материала

Монтаж обрешётки под ондулин

Обрешётку под еврошифер устанавливают вслед за гидроизоляцией и контробрешёткой из реек, прибиваемых вдоль стропил.

Деревянную конструкцию под ондулин делают поэтапно:

Первый элемент обрешётки размещают на карнизе крыши. В качестве него берут доску, которая немного толще всех остальных обрешётин. Со стропильными ногами материал обрешётки соединяют при помощи саморезов.
Следующий деревянный элемент прикрепляют параллельно карнизной доске, отступив от неё 28–30 см. Вторая обрешётина должна находиться так близко к первой, потому что карниз всегда испытывает наибольшую нагрузку.
Обрешётку крепят на саморезы с помощью шуруповёрта
Другие детали обрешётки фиксируют на стропильных ногах, выдерживая между ними запланированное расстояние. Чтобы каждый раз не измерять просвет от одной доски до другой, используют заранее сделанный деревянный шаблон, равный установленному интервалу.
С торца скатов монтируют ветровые доски. Их устанавливают на 3,5–4 см выше уровня обрешётин. На коньке крыши перпендикулярно стропилам прибивают 2 дополнительные доски.
Геометрию деревянной конструкции со всей строгостью оценивают. Пользуясь шпагатом, измеряют диагонали каждого ската. При несовпадении значений проводят корректировку положения обрешётин.
Обрешётка под ондулин должна быть геометрически правильной

Когда вместо досок или брусьев используют плиты ОСБ или влагостойкую фанеру, то есть делают обрешётку сплошной, листы материала выкладывают встык или с зазором в 2–5 см.

Обрешётку из фанеры фиксируют с помощью саморезов

Обрешётка, созданная по правилам, позволит ондулину исполнять свою роль безукоризненно. Во время эксплуатации кровельное покрытие не вызовет у хозяина дома сомнений в прочности и легко выдержит давление ветра и снега.

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/shag-obreshetki-pod-ondulin.html

Шаг обрешетки под ондулин

Битумный шифер – практичный и эстетичный кровельный материал с достаточно продолжительным сроком службы. Чтобы кровля успешно выдерживала эксплуатационные нагрузки, обрешетка под ондулин должна выполняться без малейшего нарушения технологии работ.

Шаг и материал обрешетки

Одним из конкурентных преимуществ ондулина является небольшой вес покрытия, благодаря чему можно сэкономить на материалах при возведении стропильной системы. Битумный шифер с успехом используется на кровлях с различным углом ската – от 5° и более. Шаг обрешетки для укладки ондулина зависит от уклона кровли.

Если угол уклона кровли составляет от 5 до 10°, следует выполнить монтаж сплошной обрешетки. С этой целью может использоваться :

Укладка кровельного покрытия выполняется с нахлестом в 300 мм и боковым перекрытием в две волны.

Уклон ската крыши от 10 до 15° требует обрешетки, выполненной из брусков сечением 40×50, 50×50, 50×60 мм. Монтаж элементов обрешетки выполняется с шагом 40-45 см. Такой угол наклона позволяет уменьшить нахлест листов ондулина до 200 мм, боковое перекрытие выполняется в одну волну.

Если кровельные работы ведутся на крыше, угол уклона которой составляет свыше 15°, шаг обрешетки под ондулин может быть увеличен до 60 см. В регионах с высокой снеговой нагрузкой рекомендуется сократить расстояние между элементами обрешетки до 45 см, чтобы кровельное покрытие не прогибалось под давлением снежной массы. Обрешетка выполняется с использованием брусков 40×50, 50×50, 50×60 мм. Напуск верхнего ряда кровельного покрытия на нижний должен составлять около 170 см, боковое перекрытие – одна волна шифера.

Размер обрешетки под ондулин рассчитывается после выполнения замеров скатов кровли. На основании полученных данных ведется подсчет кубатуры пиломатериалов с учетом выбранного шага обрешетки. Кроме того, необходимо определить, сколько материала потребуется на контробрешетку – данный параметр зависит от количества стропильных балок, к которым она крепится.

Отдельно ведется расчет материала для монтажа сплошного настила в «особых» зонах :

в местах примыкания крыши к стенам;
вокруг дымоходов;
вокруг слуховых и мансардных окон;
у карниза;
под ендовами;
у конька.

На заметку: к расчетным значениям требуется прибавить 10% на монтажные расходы.

Особенности монтажа сплошной обрешетки

Монтаж сплошного основания для укладки битумного шифера не требует укладки листового материала строго встык. Плиты OSB, влагостойкая фанера, доски могут крепиться с зазором в 2-5 см. Экономия материала в этом случае может составить до 10%, что существенно при монтаже кровли большой площади.

Максимальной экономии на обустройстве обрешетки можно добиться, применяя необрезной тес. Но при этом непременным условием является отсутствие обзола – его необходимо снять при монтаже основания для укладки еврошифера.

При укладке теса желательно чередовать направление элементов – от комля к вершине и от вершины к комлю.

Подготовка материала

Устройство обрешетки под ондулин на жилом доме или хозяйственных постройках преимущественно выполняется из хвойного пиломатериала. Древесина сосны, ели содержит большое количество смолы и успешно противостоит гниению, при этом материал доступен по цене. Для настила под битумный шифер в первую очередь используется брусок 50×40/50/60 мм либо обрезная доска. При этом доска должна быть откалибрована: минимальная толщина элемента составляет 25 мм, требуемая ширина – 100-150 мм.

Если выполнить обрешетку из материала различной толщины, ондулин на месте стыков со временем разрушится. При монтаже настила следует строго следить, чтобы поверхность основания под кровельное покрытие была абсолютно ровной.

Перед тем как приступить к монтажу, пиломатериал следует внимательно осмотреть, чтобы не допустить установку элементов с дефектами древесины или деформированных вследствие коробления.

Подготовленные бруски или доски необходимо качественно обработать защитными средствами против возгорания и биологического разрушения.

поможет разобраться в технологии монтажа обрешетки под еврошифер:

Основные этапы монтажа

Обрешетка под ондулин монтируется после укладки гидроизоляционного слоя и набивки реек контробрешетки вдоль стропильных ног. Затем выполняется обустройство свеса: монтируется карнизная доска, сечение которой должно превышать сечение элемента обрешетки. Вторая доска устанавливается строго параллельно карнизной с промежутком в 280-300 мм. Остальные доски обрешетки крепятся согласно запроектированному шагу.

Чтобы ускорить ход работ рекомендуется использовать деревянный шаблон, равный заданному интервалу между элементами решетки.

В качестве крепежных элементов используются гвозди или саморезы. Если стропила ската образуют идеальную плоскость, крепить доски или бруски можно гвоздями (один гвоздь на каждый конец бруска, по два – на каждый край доски). В случае, когда требуется корректировать высоту расположения элементов обрешетки, чтобы создать настил без неровных стыков, удобнее использовать саморезы. При большой ширине ската доски приходится стыковать между собой. Если требуется соединение нескольких досок, они крепятся в шахматном порядке .

После монтажа решетки требуется проверить геометрию конструкции. Для этого с помощью шпагата замеряются диагонали ската. Если полученные значения не совпадают, необходимо исправить недочеты. На следующем этапе необходимо установить ветровые доски с торцов скатов. Ветровая доска должна быть выше обрешетки на 35-40 мм. Далее, параллельно карнизу, прибиваются коньковые доски.

Качественно выполненная обрешетка для ондулина позволяет обеспечить необходимые функциональные параметры кровли – в процессе эксплуатации конструкция будет способна выдерживать расчетные нагрузки и иметь определенный запас прочности.

Обрешётка под ондулин — монтаж своими руками

04-08-2017Крыша

Ондулин – современный, практичный кровельный материал, изготовляемый из хаотично ориентированных целлюлозных волокон, пропитанных битумом, который и придает этому покрытию влагоотталкивающие свойства. Благодаря доступной цене, легкому весу и достаточно несложной технологии монтажа, он стал популярен в частном домостроении и употребляется для перекрытия дачных либо садовых домов, террас, беседок. В данной статье мы поведаем, как делается верная обрешетка под ондулин своими руками, каковы особенности ее устройств и монтаже.

Особенности материла

Ондулин – довольно новый кровельный материал, изготавливаемый в виде гофрированных страниц, размеры которого составляют 1х2м и весом 6 кг. В состав этого покрытия входят спрессованные целлюлозные волокна, пропитанные модифицированным битумом. Материал производится в четырех стандартных расцветках – зеленой, красной, коричневой, тёмной. С позиций конструкции обрешетки он имеет две особенности:

С одной стороны, ондулин мало весит, исходя из этого ему не нужно обрешетка с высокой несущей свойством из элементов с толстым сечением. Низкая масса разрешает делать монтаж покрытия на разреженную конструкцию с шагом до 60 см.
Иначе, ондулин не хорошо самостоятельно держит форму, в особенности под весом снежной «шапки», которая скапливается на крыше в зимний период. Помимо этого, он под действием солнечных лучей размягчается и делается более пластичным. Исходя из этого ему требуется дополнительная поддержка.

Принципиально важно! Кровля из ондулин достаточно легкая, исходя из этого не рекомендуется излишне утяжелять ее конструкцию массивной обрешеткой. Принципиально важно верно отыскать баланс между прочностью и легким весом настила, на который крепится кровельный материал, дабы каркас крыши выдерживал все нагрузки, испытываемые при его эксплуатации.

виды и Устройство

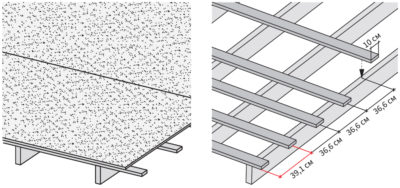

Обрешеткой именуют настил из досок, реек либо фанерных страниц, уложенный поперек стропильных ног. На это ровное и ровное основание выполняется фиксация и установка кровельного покрытия. Обрешетка под ондулин редко изготавливается из железного профиля, поскольку данный материал имеет достаточно легкий вес. Наиболее хорошим вариантом, рекомендованным и умелыми кровельщиками, и производителями, считается древесная конструкция. Ход обрешетки под ондулин может различаться, в соответствии с этим расстоянием различают 2 типа оснований:

Сплошное. Сплошная обрешетка для настила ондулина изготавливается из страниц влагостойкой фанеры либо ОСП, фиксируемых на стропильные ноги. Преимущество этого варианта конструкции в том, что оно получается идеально ровном и ровным, исходя из этого укладывать на него кровельный материал эргономичнее. Расстояние между страницами при укладке должно составлять 0,5-1 см, на случай, если они поменяют свой размер при высыхании либо намокании.
Решетчатая. Решетчатой обрешеткой именуют конструкцию, собранную из реек либо досок, уложенных перпендикулярно стропилам на расстоянии 25-45 см друг от друга. Это более экономичный вариант обустройства, который не требует громадного количества пиломатериалов.

Обратите внимание, что перед тем, как сделать обрешетку под ондулин из натурального дерева, все пиломатериалы нужно обработать краской либо покрыть несколькими слоями антисептика глубокого проникновения, дабы обезопасисть от плесени и гниения.

Как верно выбрать ход между элементами?

Ответственная черта обрешетки – ее ход, другими словами расстояние между соседними рейками. Чем больше ход между элементами конструкции, тем меньше ее несущая прочность и способность. Исходя из этого обрешетка крыши под ондулин рассчитывается, исходя из нагрузки, которой она будет подвергаться в ходе эксплуатации. На выбор влияют следующие факторы:

Угол наклона крыши. В случае если уклон скатов превышает 45 градусов, то снег и талая вода фактически не задерживаются на ее поверхности, исходя из этого расстояние между элементами обрешетки возможно расширить до 60 см. На низкоуклонных кровля, наоборот, скапливается массивная снеговая «шапка», исходя из этого стоит предпочесть сплошную конструкцию.
Снеговая нагрузка. Чем больше количество осадков в зимний период, тем больше должна быть несущая свойство обрешетки, тем больше должны быть размеры ее элементов.
Площадь кровли. Чем больше площадь крыши, тем громадным деформациям подвергается ее поверхность, если не усилить конструкцию обрешетки дополнительными элементами.
Сложность конструкции. Чем больше в конструкции кровли усложняющих элементов (ендов, скатов, мансардных окон), тем прочнее должна быть обрешетка.

Не забывайте, что перед тем, как начать монтаж обрешетки под ондулин, нужно выполнить расчет совокупного веса кровельного пирога с учетом временных нагрузок (снеговой и ветровой нагрузки). Лишь на базе этих вычислений возможно верно выяснить нужный тип конструкции, величину сечения ее элементов и расстояние между ними.

-инструкция

Источник: https://blog-oremonte.ru/krysha/obreshiotka-pod-ondulin-montazh-svoimi-rukami.html

Как самостоятельно сделать обрешетку под ондулин? уроки

Кто-то хвалит металлочерепицу и профнастил, а кого-то больше устраивает бесшумный ондулин. Рост продаж покрытия на основе целлюлозных волокон и битума подтверждает его популярность и доверие покупателей. Филиал французского предприятия Onduline на территории России производит гибкую кровлю (еврошифер) с 2008 года.

Характеристики	SMART	DIY
Размер листа ондулина, мм	1950/950	1950/760
Толщина, мм	3	3
Высота вершин, мм	38	38
Количество волн	10	8
Шаг между вершинами, см	9.5	9.5
Масса листа, кг	6,5	5
Масса 1 м², кг	3,4	3,4
Наклон крыши, град	Полезная площадь листа при уклоне, м²
5-10°	1,25	0,94
10-15°	1,5	1,16
> 15°	1,56	1,22

Достоинства ондулина

Водонепроницаемость – надежная защита от осадков.
Низкая теплопроводность – сохранение тепла в доме.
Отсутствует «эффект барабана» во время дождя.
Не поддается коррозии, воздействию химических веществ.
Противостоит разрушению биорганизмами.
Максимальная снеговая нагрузка – 960 кгс/м².
Высокая прочность на изгиб позволяет перекрывать сложные конструкции крыш.
В случае выгорания подлежит окрашиванию.
Не препятствует прохождению теле- и радиосигналов.
Гарантийный срок эксплуатации – 15 лет.
Небольшая масса листа – 5-6.5 кг, облегчает работы своими силами.
Наличие обозначений точек крепления.

Шаг обрешетки для односкатной и двухскатной крыши

Последний этап подготовки стропильной системы – монтаж каркаса. Необязательно привлекать наемную силу – можно выполнить все самостоятельно.

Шаг – расстояние между досками, определяется видом материала покрытия и углом наклона. Чем меньше уклон, тем большую нагрузку испытывает кровля. Малый шаг или организация сплошного основания обеспечат более надежную конструкцию, но увеличат затраты на стройматериалы.

Производителем проведены расчеты и разработаны инструкции:

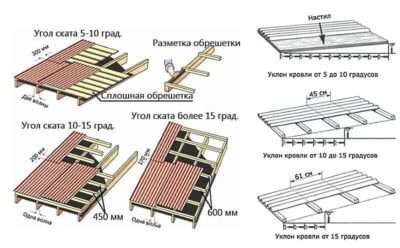

Уклон	Шаг	Нахлест
Градус	Соотношение	Концевой, мм	Боковой
5-10	1/11-1/6	Сплошная обрешетка из доски или фанеры	300	2 волны
10-15	1/6-1/4	Интервал 450 мм	200	1 волна
> 15	> 1/4	600 мм	170	1 волна

Соотношение – упрощенная дробь: высота кровли (Н)/заложение (Z)

Виды обрешетки под ондулин:

Сплошная – с помощью досок и листовых материалов с минимальным зазором.
Разряженная – чаще всего из бруска.

Технология строительства по шагам

1. Подготовить инструмент:

ножовка по дереву;
шуруповерт или молоток;
шнур;
карандаш строительный.

2. Проверить геометрию скатов крыши – шнуром или рулеткой измеряются диагонали. Если величины отличаются более чем на 2 см – необходима корректировка.

3. Расчет материалов для подготовки основания под ондулин:

Определить угол наклона и линейные размеры скатов.
Выполнить эскизы с расположение листов, брусков, досок, указанием размеров обрешетки.
Включить в схему контробрешетку, если требуется организация вентиляционного зазора над тепло-, ветроизоляцией.
Расчет брусков для угла ската > 10° – к сумме длин направляющих добавить 10 % на отходы и брак. Количество материала для сплошной обрешетки определятся делением площади кровли и листового полотна.

4. Организация безопасности при кровельных работах: ограждение, применение мостков, надежно закрепленных лестниц.

Сплошная обрешетка

ФСФ – фанера повышенной влагостойкости;
ОСП 3 (OSB-3) – влагостойкая ориентировано-стружечная плита;
фибролитовые плиты;
ЦСП – цементно-стружечная плита;
доска обрезная.

Сплошная обрешетка крыши под ондулин листовыми материалами:

Монтаж начинают с нижнего ряда. Оставлять зазоры между листами не менее 3 мм, учитывающие температурное расширение материала. Промежуток может быть увеличен до 5 см с целью экономии (до 10 %) материалов.
Листы крепятся стороной с максимальными размерами параллельно карнизу. Следующий ряд начинают приблизительно с половины полотна (вразбег).

Промежуток между саморезами или гвоздями:

по фронтальным стропилам – 100 мм;
по стыкам листов на стропильной ноге – 150 мм;
остальные – 300 мм;
от самореза до кромки – 10 мм.

Сплошная обрешетка из доски:

Погонаж откалибровать по высоте для обеспечения ровного основания под кровлю.
Толщина доски: 2-2.5 см. Ширина: 10-15 см.
Укладка поперек стропил.
Промежуток – не менее 1 см.

Разряженное основание под ондулин

Обрешетку при шаге 450-600 мм допускается выполнять для уклонов крыши более 10°. Для упрощения работы, соблюдения расстояния между брусьями (досками) необходимо изготовить своими руками два шаблона, равных «шагу» за минусом ширины направляющей.

Шаг обрешетки – расстояние между осями симметрии элементов основания кровли.

Рекомендуемая величина интервала рассчитана для среднестатистических условий эксплуатации. В зонах с высокими ветровыми, снеговыми нагрузками требуется уменьшение шага или выполнение сплошной обрешетки, увеличение нахлеста.

Брусок крепится по нижнему краю стропил параллельно коньку.
Расстояние между первым и вторым, предпоследним и последним рядами – приблизительно ½ шага. Это необходимо для укрепления конструкции.
Стыковку брусков меньшей длины, чем ширина ската, выполняют вразбег по отношению к соседнему ряду. Торцы в местах соединения направляющих должны быть равновысокими. Погонаж желательно откалибровать своими руками в один размер перед началом работ.
Установка участков (до 25 см) со сплошным основанием под ондулин по периметру: чердачных и слуховых окон; дымоходных и вентиляционных труб; мест установки антенн и другого оборудования – это требуется для доборных элементов, упрочнения конструкции.

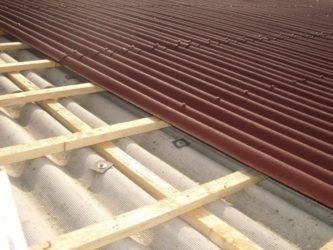

Обрешетка старой кровли

Допускается укладка ондулина на готовые покрытия. Порядок работ:

Восстановить целостность крыши, удалить мусор.
Произвести проверку скатов по диагоналям. Если необходимо, по шнуру выровнять поверхность с помощью реек или фанерных подкладок.
Выполнить контробрешетку бруском (под 90° к коньку). По профнастилу, шиферу направляющие крепят в волну.
Уложить изоляционные материалы.
Дальнейшие действия зависят от угла наклона кровли. Монтаж проводится аналогично двум предыдущим примерам.

Рекомендации и возможные ошибки

1. Недопустимо применение непросушенного дерева (

Источник: http://stroitel-list.ru/ondulin/kak-samostoyatelno-sdelat-obreshetku-pod-ondulin-video-uroki.html

Обрешетка для ондулина: на что обратить внимание

Обрешетка для ондулина: выбор материала и расчет
Обрешетка под ондулин: монтируем правильно

Ондулин занимает особо благоприятную нишу на рынке материалов для кровли. Его высокая востребованность обусловлена отличными техническими показателями и невысокой ценой. Нельзя не отметить также легкость подготовительных работ, особенно это касается установки разреженной конструкции, и монтажа самого материала для кровли. Чтобы оценить его достоинства в полной мере, необходим точный расчет элементов и грамотная подготовка к монтажу.Самый важный параметр, от которого зависит правильная обрешетка крыши под ондулин, ее устройство – это уклон ската кровли.

Обрешетка для ондулина: выбор материала и расчет ↑

Обрешетка под ондулин в основном выполняется из пиломатериалов. Деревянная конструкция достаточно эффективно распределяет нагрузку, поэтому к металлическому или сплошному основанию в случае этого материала прибегают редко.Больше всего для этих целей подходит древесина из хвойных пород. Особая структура и смола хвойных деревьев не способствует развитию и размножению бактерий и насекомых, на долгие годы сохраняя целостность конструкции основы.В качестве пиломатериала для настила под ондулин служат:

обрезная доска – 2,5∙15 см или 2,5∙10 см,
бруски – 5∙6 см или 5∙5 см.

Абсолютно все детали каркаса предварительно подлежат обработке антисептическими и противопожарными составами.

Обратите внимание – материал для основы должен быть откалиброван по толщине: наименьшая толщина при ширине 10–15 см составляет 2,5 см.

Помимо этого, при укладке основы под кровельный материал понадобятся также

кровельные гвозди,
плотницкий инструмент
гидроизоляционная пленка.

Как провести расчет пиломатериалов ↑

Расстояние между досками обрешетки напрямую зависит от уклона скатов.

Выполнив замеры скатов, можно рассчитать требуемое количество пиломатериалов (в кубометрах).

Расчет сплошной обрешетки под ондулин на примере.

Общая площадь двухскатной крыши – 144 кв.м. (8×9 м периметр ската).
При стандартных размерах (0,15×0,025х6 м) величина площади доски будет составлять 0,9 м2 (0,15∙6).

Рассчитаем, сколько в итоге будет необходимо элементов каркаса: 144/0,9 = 160 шт.;

Поскольку объем одной доски составляет 0,0225 м3 (0,15∙0,025∙6), следовательно общая кубатура необходимого материала, соответственно, составит 3,5 м3 (160∙0,0225).

Расчет разреженной основы под ондулин на примере.

При установке разреженного каркаса на ту же площадь кровли при условии, что шаг обрешетки под ондулин равен 60 см, расчет проводят следующим образом.

Количество элементов основы на одном скате при тех же начальных параметрах равняется 8/0,6 = 14 шт. В этом случае на одном скате общий погонаж получится равным 14∙9 = 126 м.п. (на двух скатах, соответственно, 126 м.п.∙2 = 252 м.п.). При длине досок в 6 м потребуется 252 м.п./6 = 42 шт. То есть общий объем материала для основы составит 42∙0,0225 = 0,945 м3.

Расчет кровельного материала, предназначенного для «особых» зон ↑

Обрешеткав «особых» зонах, например, в местах, где крыша примыкает к стене, вокруг мансардных окон, у карниза и т. д. требует специального внимания.

Вокруг окон, дымохода, под ендовыми устанавливают сплошную основу под материал для кровли.

В верхней части крыши прибивают дополнительные доски: две по обе стороны от конька и одну по его центру – на ней будут крепиться коньковые элементы.

Обрешетка под ондулин: монтируем правильно ↑

Устройство крыши из еврошифера начинают с укладки гидроизоляционных мембран. Их укладывают с нахлестом, закрепляя к стропилам, используя строительный степлер, и приступают непосредственно к установке обрешетин.

Чтобы проще было выдержать требуемый шаг обрешетки, можно использовать шаблон под него, выполненный из дерева.

Прежде всего оформляется карниз и закрепляются держатели желобов. Следует учесть, что

сечение доски с начала свеса должно быть больше;
шаг между первыми двумя из них составляет порядка 280-300 мм, то есть он меньше;
первая доска должна выступать по ширине карниза с обеих сторон.

Следующим этапом строго параллельно карнизному свесу прибивают остальные элементы основы. В качестве крепежных элементов используются саморезы или кровельные гвозди.

При устройстве основы под кровельный материал предпочтительнее крепить бруски к стропилам при помощи саморезов на тот случай, если понадобиться внести какие-то коррективы, например, исправить отклонения в плоскости стропил.

Третьим этапом на высоте 3,5-4 см от основы устанавливается ветровая доска.

Далее, четвертым этапом, прибиваются коньковые элементы.

Возможно, что, исходя из ширины ската, потребуется соединить несколько досок. В этом случае при креплении соблюдается шахматный порядок.

↑Это полезно знать

В местах соединения торцевые части досок не должны расходиться по высоте. В противном случае может нарушиться целостность кровельного покрытия.
Перед укладкой брусьев в обязательном порядке необходимо удостовериться в правильности геометрической формы крыши. Для этого проводят замеры всех сторон и диагоналей ската. Длины соответствующих элементов должны быть равны. При необходимости их корректируют.

При установке сплошной основы на кровлю с малым углом наклона между его элементами, досками или брусками, необходимо выдерживать зазор 10 мм. Однако фанера и плиты OSB закрепляют без зазоров.
Для устройства обрешетки важно использовать только качественные материалы, соответствующие нормам и стандартам.

Источник: http://stylekrov.ru/obreshetka-pod-ondulin.html

Обрешетка под ондулин — Кровля и крыша

Назначение

Этот элемент кровли представляет собой решётчатую деревянную конструкцию, которая используется в качестве основания для кровельного настила. Обрешётка увеличивает жёсткость крыши, а также уменьшает нагрузку на стропильные ноги. Она также обеспечивает вентиляцию между настилом и утеплителем, что предотвращает образование конденсата в подкровельном пространстве и, как следствие, разрушение элементов конструкции крыши.

Обрешётка должна отвечать следующим требованиям:

быть максимально прочной, чтобы выдержать вес кровельного настила;
не содержать повреждений и прогибов;
устойчиво реагировать на воздействия окружающей среды.

Материалы и инструменты

Обрешётка под ондулин, как правило, производится из пиломатериалов. В отличие от металла, дерево имеет меньший вес, но при этом обладает достаточной прочностью и эффективно распределяет нагрузку. Идеальный вариант – это использование древесины из хвойных пород. Уникальная структура и смола таких деревьев препятствует появлению различных бактерий и насекомых, благодаря чему увеличивается срок службы конструкции.

Источник: https://krovlyaikrysha.ru/obreshetka-pod-ondulin.html
