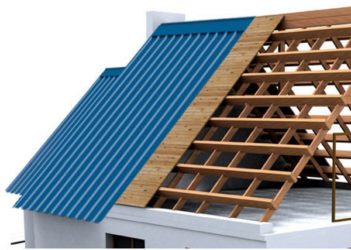

Правильно выполненная обрешётка под профнастил — гарантия прочности и надёжности крыши

В последнее время большинство строителей и застройщиков в качестве кровельного материала выбирают профнастил. Это качественный материал, способный защитить от действия осадков, бактерий и грибков и надолго сохранить здание. Монтаж профнастила достаточно простой, но очень важно обязательно соблюдать все строительные нормы и технологии. При укладке профнастила основой основ будет правильная установка балок, стропильной системы и обрешётки.

По основанию крыши прокладывают деревянные или металлические балки. Они должны примерно на полметра выступать из стены. Основой для крыши служит сторпильная система, состоящая из:

• Стоек вертикальных;
• Подкосов наклонных;
• Ног наклонных стропильных.

Стропила устанавливают на расстоянии от 60 до 80 см друг от друга с учётом общей нагрузки здания под определённым углом наклона. Стропила изготавливаются из сухой древесины хвойных пород, чтобы исключить возможную деформацию конструкции. Угол наклона стропил в местах с повышенным снегопадом составляет 35-45 град. В местностях с более умеренными погодными условиями можно делать угол наклона от 20 градусов.

Особое внимание при монтаже профнастила следует уделить обрешётке. Она представляет собой специальную конструкцию, выполненную с учётом параметров крыши, которая и будет служить каркасом для профнастила. В качестве обрешётки применяют металлические элементы и деревянные брусья. Только правильно смонтированный каркас позволит кровле выдерживать повышенные ветровые и снеговые нагрузки.

Виды обрешетки для крыши

Для промышленных зданий чаще всего применяют металлические каркасы или обрешётку из металлических элементов. Кровля на промышленных зданиях, как правило, не имеет большого наклона, но довольно велики пролёты, поэтому обрешётка под профнастил должна быть прочной и надёжной, чтобы выдержать большие нагрузки.

При строительстве частных домов применяется деревянная обрешётка, выполненная из доски или бруса, обработанных антисептиком. Чаще всего используют доски размером 25-30х100 мм. Обрешётка монтируется только после укладки гидроизоляционного материала. Он поглощает влагу со стороны теплоизоляции и предотвращает попадание конденсата, который образуется на нижней поверхности кровельного листа вследствие атмосферных колебаний.

Обрешётка может быть:

1. С обычным шагом. Для этого между досками или брусками выдерживают расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.
2. Сплошная обрешётка. Зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП. Этот тип обрешётки наиболее часто применяется для мелкоштучных материалов, например, черепицы или рулонных битумных покрытий.
3. Разреженная обрешётка. В этом случае шаг обрешётки составляет от 50 до 75 см, а иногда и больше.

Тип обрешетки зависит от двух параметров: какой марки используется профнастил, и какой угол наклона крыши. Например, если угол наклона крыши 15 градусов, тогда для профнастила С10 нужно выполнять сплошную обрешётку, для профнастила С21 – обычную обрешётку с шагом 300 мм, а для профнастила С 44 – разреженную обрешётку с шагом от 500 до 1000мм.

Для обеспечения максимальной прочности крыши при больших нагрузках можно устанавливать двухслойную обрешётку. В нижнем ряду можно выполнить разреженную обрешётку, а в верхнем – обрешётку с обычным шагом или сплошную. Нижний ряд выполняется параллельно коньку крыши, а верхний располагается перпендикулярно ему. Двухслойная обрешётка также устанавливается при укладке толстого слоя утеплителя толщиной до 100 мм. В таком случае поперёк стропил последовательно прикрепляются два бруска размером 50х50 мм.

Обычная обрешётка выполняется из деревянного бруса размером 50х50мм, 60х60мм или 75х75мм. Можно выполнять обычную обрешётку из доски шириной не более 150 мм, а толщиной от 20 до 50 мм. Очень важно, чтобы ширина доски не превышала 15 см, иначе дерево склонно к повышенной деформации от действия различных температур и сырости.

В качестве крепления обрешётки используются гвозди или саморезы. При этом их длина должна быть равна двойной толщине обрешётки. К примеру, если используется брус 50х50мм, то следует брать крепёжные элементы длиной 100 мм. Обрешётка крепится в каждое стропило крыши. Брус и доски не должны иметь никаких дефектов и выступающих сучков.

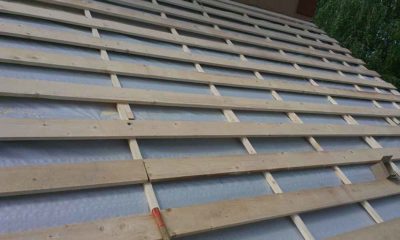

Установка обрешетки под профнастил

Сначала нужно разметить расположение брусьев или досок обрешётки на крайних стропилах. Затем по всему скату промеряют места крепления доски ли бруса. Если на месте крепления бруса или доски обнаружено углубление или выпуклость, то её убирают стёсыванием или набиванием реек или рубероида необходимой толщины.

Укладку обрешётки начинают от конька. Расстояние между досками или брусками обрешётки под профнастил должно быть не менее 20 см и не более 40 см. Деревянную обрешётку чаще всего приходится сращивать по длине, потому что стандартная длина пиломатериалов обычно меньше, чем длина ската. Для этого края сращиваемых кусков сначала крепятся гвоздями, а потом устанавливаются на кровлю так, чтобы стык бруса приходился на стропила. В различных горизонтальных рядах стыки должны быть смещены. Для этого доски подрезают на определённую длину.

В торцах крыши устанавливаются ветровые доски. Их высота должна быть больше обрешетки на величину, равную высоте профиля профнастила.

Профнастил крепится к обрешётке при помощи саморезов с покрытием из цинка. В качестве прокладки между ними используется резиновая шайба. На каждый квадратный метр покрытия необходимо не менее 5 штук саморезов. Между собой листы соединяются при помощи заклёпок.

Для того чтобы кровля служила долго, нужно заранее определить её назначение, тщательно выполнить все необходимые расчёты и правильно подобрать кровельный материал. При использовании профнастила нужно помнить, что чем больше высота профиля, тем большие нагрузки он сможет выдержать. При строительстве частных домов используется профнастил высотой 35 мм и толщиной 0,6-0,7 мм. Профнастил с меньшей высотой профиля устанавливается с меньшим шагом обрешётки для того чтобы обеспечить требуемую жёсткость и прочность крыши. Если обрешётка установлена правильно, то вес кровли распределится равномерно, она будет прочной и выдержит все капризы погоды.

Если через кровлю проходят дымовые трубы или различные парапеты, то под них устанавливается отдельная обрешётка. Для дымовой трубы она должна располагаться на расстоянии не менее 15 см.

Рекомендуется устанавливать обрешётку в сухую погоду, перед укладкой кровельного материала, так как намокшие доски или брусья могут деформироваться от избытка влаги.

https://www..com/watch?v=VO_XRw_1k

Вы читаете статью Обрешетка под профнастил своими руками. Все материалы на сайте Two Room, а также и статья Обрешетка под профнастил своими руками — написаны специально ждя вас, и мы рады если Вам нравиться наш журнал.

Источник: https://two-room.ru/stroitelstvo-svoimi-rukami/krysha/obreshetka-pod-profnastil-svoimi-rukami.html

Как сделать обрешетку под профнастил: важные показатели размеров

Одним из основополагающих моментов при проведении кровельных работ является сооружение обрешетки. Будучи основой для покрытия крыши, она берет на себя «ответственность» за прочность, надежность и долговечность отделки, профильного настила.

После выбора профлиста и приобретения необходимых материалов переходят к сборке стропильной системы, и кровельного пирога в целом.

Основой основ при укладке профнастила является правильная установка балок, стропильной системы и обрешетки.

Балки.  Предварительно по основанию крыши прокладывают деревянные или металлические балки. Их необходимо уложить так, чтобы они примерно на полметра выступали из стены.

Стропильная система ↑

Стропила (50 х 150 мм), служащие основой для крыши, представляют собой брусья, которые устанавливают на стены дома под определенным углом.

Стропильная система состоит из:

•  вертикальных стоек;
•  наклонных подкосов.
•  наклонных стропильных ног.

Важным моментом будет подборка материала для стропильной системы. Обычно в жилищном строительстве используются пиломатериалы, а в хозяйственных постройках с «холодным» типом кровли каркас вполне можно собрать металлический, из проката (швеллер, двутавр, профильная труба и прочие).

Стропильные ноги из древесины, готовят, используя доски, причем сечение подбирают зависимо от характера зимы.

• Если снега выпадает мало, подойдет сечение 50×100 мм,
• при снежном сезоне — 50×150 мм, при значительных осадках лучше всего брать брус.

В качестве материала для стропил используют брус хвойных пород. Древесина должна быть обязательно сухой, чтобы исключить в дальнейшем деформацию конструкции.

Стропила устанавливают друг от друга на расстоянии 0,6 — 0,8 м, с учетом длины, ширины здания, а так же общей нагрузки конструкции крыши. В зависимости от местности стропила устанавливают под конкретным углом наклона.

В «проблемных» местностях, где повышенный снегопад, постоянные дожди, сильные ветра рекомендуется устанавливать стропила под углом 35 — 45°. Такой наклон крыши позволяет быстрее сходить снегу, скатываться граду и каплям дождя. При более умеренных погодных условиях угол наклона может составить 20 – 35°.

Угол наклона выбирают в соответствии с климатическими условиями. Оптимальным и самым простым решением будет сборка стропильного каркаса двухскатной крыши с уклоном плоскостей 12-15°. Это позволит избежать значительной парусности кровли, а осадки будут «стекать» с поверхности. Не рекомендуется при использовании профлиста, собирать крышу с наклоном менее чем 5,5-8 градусов.

Шаг между брусом обрешетки	Угол наклона ската крыши
45 град	35-40 град	17 и менее
Шаг стропил 900 мм	Шаг стропил 1200мм	Шаг стропил 900 мм	Шаг стропил 1200 мм	Шаг стропил 900 мм	Шаг стропил 1200 мм
250	22×100	25×100	22×100	25×100	22×100	32×100
300	22×100	25×100	22×100	32×100	25×100	32×100
400	22×100	32×100	22×100	32×100	25×100	38×100
450	22×100	32×100	25×100	32×100	32×100	38×100
600	25×100	32×100	25×100	32×100	32×100	38×100

Как правильно делать обрешетку ↑

Обрешетка – это особая конструкция из досок (брусков или жердей ), обработанных антисептиком. Металлопрокат, скажем, уголки или швеллеры для этих целей используют редко. На этот каркас, полностью соответствующий параметрам крыши, укладываются кровельные материалы. Затем устанавливают на стропила. Она служит важным основанием для кровли дома из профнастила и усиливает структуру.

Обрешетку изготавливают, используя бруски или доску. Шаг между отдельными элементами обрешетки считают зависимо от расстояния между стропилами, и угла уклона кровли.

По приведенной таблице, можно точно рассчитать необходимые данные для сборки стропильной системы, и подобрать сечение элементов. Еще как вариант, это использование сплошной обрешетки под профлист. Ее делают путем укладки OSB плит.

Как сделать обрешетку под профнастил из дерева?  Ее укладывают поверх гидроизоляции на закрепленные стропила. Расстояние между ее элементами и шаг  зависят от ряда факторов:

•  толщины профнастила,
•  его высоты,
•  угла наклона скатов,
•  снеговой и ветровой нагрузки.

Доска, которую устанавливают вдоль карниза должна быть толще прочих досок обрешетки. В местах, где предполагается сделать пожарный люк или выход труб,   дополнительно усиливают еще несколькими досками.

Особенности используемого материала ↑

В качестве материала может служить:

•  брус (40 х 40, 50 х50 мм);
•  фанера;
•  обрезные доски (примерно 32 х 100 мм);
•  металл (кровельный или стальной прогоны).

↑
Способы

Обрешетку можно уложить :

•  сплошной или
•  разреженной.

Крепят элементы конструкции при помощи оцинкованных гвоздей, причем их длина должна быть в два раза больше, чем толщина бруса.

Подбор обрешетки для профнастила
Марка профнастила	Угол наклона кровли, град.	Толщина листа, мм	Шаг обрешетки
С8	не менее 15	0,5	Сплошная обрешетка
С10	до 15	0,5	Сплошная обрешетка
больше 15	0,5	до 300 мм
С20	до 15	0,5..0,7	Сплошная обрешетка
больше 15	0,5..0,7	до 500 мм
С21	до 15	0,5..0,7	до 300 мм
больше 15	0,5..0,7	до 650 мм
НС35	до 15	0,5..0,7	до 500 мм
больше 15	0,5..0,7	до 1000 мм
Н60	не менее 8	0,7..0,9	до 3000 мм
Н75	не менее 8	0,7..0,9	до 4000 мм

Тип обрешетки ↑

•  Сплошная. Обрешетку считают сплошной, если зазоры в ней не более 1 см. Такая  используется, к примеру, около дымохода, в ендовах, по периметру мансардных и слуховых окон.
• Однослойная. В случае однослойной, доску укладывают под прямым углом (90°) к установленным стропилам.
• Двухслойная. Если двойная, брус укладывается перпендикулярно стропилам. А второй (верхний) слой укладывают на первый либо перпендикулярно (от конька к свесу), либо по диагонали.

Тип  практически зависит от двух параметров: какой марки использован профнастил  и угол  наклона крыши.

Например, при одинаковом угле наклона крыши менее 14° для профнастила С10 обрешетка – сплошная, а для С21 – ее шаг 300 мм, для С 44 – шаг еще больше (500 или 1000 ).

Как делается обрешетка: учитываем  размеры ↑

Рекомендуется перед тем как сделать обрешетку под профнастил  изготовить из фанеры специальный шаблон. Он позволит сориентироваться при установке обрешетин, их закреплении между частями  уложенными с низа крыши начальными брусьями.

При этом шаг обрешетки под профнастил должен составлять порядка 280 мм, а между последующими  – около 350 мм. При этом расстояние между вертикальными частями не должно превышать 250 мм. Такая плотность сетки делает конструкцию очень прочной.

Материал закупают в зависимости от характеристик крыши, принимая во внимание расстояние между брусками.

Например, допустим размеры ската крыши составляют 3х1,5 м, между брусьями шаг по горизонтали – 0,3 м, по вертикали – 0,25 м, тогда понадобятся 5 брусьев по 3 м и 12 – по 1,5 м. Совсем необязательно, чтобы материал был сплошной, его можно набивать из нескольких брусьев, которые суммарно дают эту длину.

Обрешетку под профнастил можно закреплять с помощью шуруповерта и длинных саморезов. Доски устанавливают в в шахматном порядке с соблюдением дистанции. В итоге, получается плотная сетка, на которую затем устанавливают кровельные элементы.
