Способы крепления стропил к балкам двухскатной крыши

Стропильная система двухскатной крыши своими руками

Двускатная крыша — лучший вариант для неопытного строителя, который можно сделать своими руками. Она несложна в исполнении, но при этом надежна и может переносить значительные нагрузки как ветровые, так и от осадков. Она, конечно, не очень красива, но на банях выглядит вполне органично.

Конструкция

Чтобы делать все осознанно, необходимо разобраться со строением двускатной кровли и назначением всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой брусок, закрепленный на несущих стенах по периметру здания. Именно на этот элемент приходится большая часть нагрузки от кровли. И именно мауэрлат передает ее на несущие стены.

Для этого элемента используют бруски квадратного сечения размером 100*100 мм или 150*150 мм. Их соединяют со стенами при помощи вмурованных шпилек. Если баня деревянная, то мауэрлатом обычно служит верхний венец. Для всех остальных видов стен делают пояс из армированного бетона, в который встраивают шпильки. Затем брус выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его еще дополнительно закрепляют длинными штырями.

Стропильная система двускатной крыши в разрезе, способы крепления мауэрлата и стропильных ног к нему

Так как толщина стен часто больше ширины мауэрлата, его с наружной стороны брус можно заложить кирпичами. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и конек

Конек — это горизонтальный деревянный брусок, расположенный в верхней точке кровли и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Так как на конек приходится достаточно большая нагрузка, его нужно делать немалого сечения и выбирать древесину прочных пород.

Формулы для расчета высоту конька и длины стропильной ноги

Высота конька кровли определяется исходя из уклона кровли и ширины здания. Угол уклона кровли — величина, которая зависит от климатических факторов: если снега зимой много, то нужно делать скаты более крутыми. С них снег будет хорошо сходить. Если же в регионе сильные ветра, высокая кровля будет испытывать сильные нагрузки и ее может повредить.

Для средних условий оптимальным угол ската крыши порядка 35°-45°. Они и не сильно будет нагружаться ветром, и снег не будет сильно залеживаться. К тому же с таким углом можно выбирать любой тип кровельного покрытия: и любую из черепиц, мягкую кровлю, шифер, металлочерепицу.

Еще помните, чем выше поднят конек (круче скаты), тем больше будет площадь кровли. А это приведет к том, что затраты на покупку кровельных материалов и объемы работ будут большие.

Зная угол уклона и ширину вашей бани, можно посчитать высоту конька крыши. Для этого ширину здания нужно разделить на два (если конек будет посередине, а не смещен в одну или другую сторону) и умножить на тангенс угла уклона (первая формула на рисунке). Чтобы не искать в математических таблицах необходимый коэффициент, он выписан и сведен в простую таблицу.

Угол уклона кровли	5	10	15	20	25	30	35	40	45	50	55	60
Tg A (расчет высоты конька)	0,08	0,17	0,26	0,36	0,47	0,59	0,76	0,86	1	1,22	1,45	1,78
Sin A (расчет длины стропил)	0,09	0,17	0,26	0,34	0,42	0,5	0,57	0,64	0,71	0,77	0,82	0,87

Половину ширины дома умножаете на данный коэффициент. Получаете высоту конька для вашей бани. Например, ширина бани 4 метра, угол выбран 35°. Считаем:  4 м / 2 * 0,76 = 1,52 м — высота конька от перекрытия.

Устройство двускатной крыши

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50*150 мм или 50*100 мм. Выбор толщины брусков зависит:

• От выбранного кровельного материала. Чем больше он весит, тем толще должны быть бруски.
• От климатических условий. Много снега или сильный ветер — берите более мощные.
• От шага установки. Чем меньше шаг, тем более тонкие можно устанавливать стропила. Шаг может быть от 60 см до 120 см. В каждом случае нужно считать, но обычно получается, что выгоднее поставить чаще более тонкие бруски, чем реже, но более толстые — разница в стоимости пиломатериалов очень значительная. Она даже перекрывает большее количество работы при меньшем шаге установки стропил.Зависимость сечения бруса для стропил от расстояния и длины

Длина стропильной ноги высчитывается тоже по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке). Синусы углов наклона тоже есть в таблице. Находите нужное значение и считаете. Например, для найденного нами конька 1,52 м и угла наклона 35° стропила будут нужны 1,52 м / 0,57 = 2,67 м.

Свес крыши и кобылки

Но кровля не заканчивается ровно над несущей стеной. Она продолжается за пределы стен примерно на 40 см. Этот выступ называют свесом крыши. Это сделано для того, чтобы вода стекала дальше от фундамента, не подмывала его. Потому и стропильные ноги берут длиннее. Если их длины не хватает, их доращивают досками, которые называют «кобылками».

Для организации свеса кровли к стропилам добавляют доски — кобылки

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

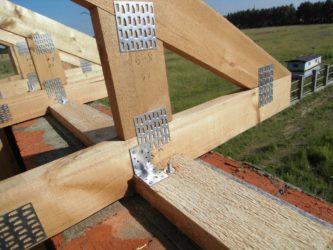

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

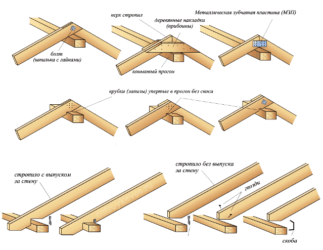

Как можно прикрепить стропильные ноги к коньку

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

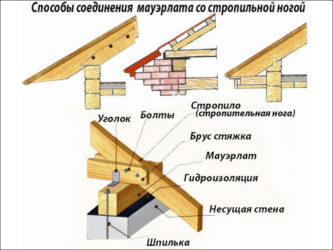

Способы крепления стропильных ног к мауэрлату

Устройство обрешетки

Изготовление двускатной крыши своими руками заканчивается устройством обрешетки под кровельный материал. Для этого по наружной стороне стропил раскатывается гидроизоляционная пленка или мембрана. Настилают ее в горизонтальном направлении. Начинают снизу, продвигаясь вверх. Второй и все последующие ряды укладывают с нахлестом не менее 15-20 см. Закрепляют маленькими гвоздями или скобами из скобострела.

После установки стропильной системы на ней закрепляют пленку или мембрану гидроизоляции, а поверх — обрешетку

Есть два способа — с контр-обрешеткой или без. Контробрешетка набивается по стропилам, а сверху уже бруски обрешетки. Так между гидроизоляцией и кровельным материалом образуется воздушный зазор. Это вариант лучше с той точки зрения, что просыхать такая крыша будет лучше и быстрее. А это для бань очень важно.

Без контробрешетки бруски набиваются сразу поверх гидроизоляции. Зазор тут есть тоже, но он меньше, следовательно, вентиляция будет хуже. Но и такой вариант приемлем: меньше расход материалов и работы тоже.

После изготовления обрешетки остается только закрепить выбранный кровельный материал.

Итоги

Теперь вы знаете, как сделать двускатную крышу своими руками. Из всех типов — это самый простой вариант, который может изготовить и неспециалист.

Источник: https://baniwood.ru/dvuskatnaya-krysha-svoimi-rukami.html

Как крепить стропила к балкам — Кровля и крыша

Построить дом своими руками не так сложно, как кажется с первого взгляда. Единственным элементом, при возведении которого у неопытных строителей могут возникнуть затруднения, является крыша. От нее зависит степень комфорта при проживании в доме. Разберемся с таким моментом, как крепление стропил к балкам перекрытия.

Особенности создания проекта крыши

Ошибки при создании стропильной системы могут привести к обрушению крыши и к образованию протечек. На стадии проектирования важно правильно заложить угол наклоны крыши, чтобы она выдержала нагрузку от снега и других осадков. Кроме того, вам нужно учесть расстояние между элементами, чтобы крыша имела оптимальный вес.

При подготовке проекта обратите внимание на следующие моменты:

• форма крыши;
• используемый материал для кровли;
• места расположения внутренних опор;
• стропильная система;
• под каким углом будет расположен скат крыши;
• расстояние между стенами.

От этих моментов будет зависеть внешний вид будущей крыши. Использование такого конструктивного элемента, как мауэрлат, зависит от материала стен дома и расстояния между ними. Если оно менее шести метров, то эту балку можно не прокладывать.

Как крепить стропила, если использован мауэрлат

Без мауэрлата можно обойтись в каркасных и деревянных домах, но иногда он является обязательной частью конструкции. Например, при использовании для стен пенобетонных блоков и подобных им материалов:

• передачей влаги от стен стропильной системе;
• особенности материала, из-за которой крепления в ней не задерживаются;
• хрупкость стен;
• невозможность выдержать на себе крышу без использования мауэрлата.

Если дом строят из материала, не дающего усадку, желательно использовать жесткое крепление, в противном случае соединение может иметь степень свободы. Система стропил крепится сначала к мауэрлату, а на свободных концах соединяется с балками перекрытия.

Жесткое крепление

Для жесткого соединения вам понадобится сделать вырубку стропильного бруса или использовать нашивку подпорного.Этот тип крепления используется как для создания односкатной крыши, так и для других типов конструкции.

Пошаговое исполнение способа вырубки выглядит следующим образом:

1. Проведите вырубку всех заготовок по шаблону. Для начала установите брус для будущей стропильной ноги с определенным углом (заложенным в проекте), а затем наметьте место выемки. Глубина ее должна быть не больше трети высоты бруска. После изготовления одной стропильной ноги используйте ее в качестве образца. Остальные вам нужно будет сделать идентичными. Важно на этой стадии не сделать ошибку.
2. Каждую стропильную ногу установите седлом на мауэрлат и закрепите при помощи гвоздей. Сначала забейте два под углом друг к другу, с боковых частей стропильной системы. Третий необходимо вбить вертикально – он обеспечивает прочность конструкции.

Таким образом, вы получите жесткое соединение стропил, которое сможет выдержать любую нагрузку. Помните, что вырубки нельзя делать в мауэрлате, так как это ослабит его. Внимательно рассмотрите фото, чтобы понять, как правильно делать вырубку и собирать жесткие крепления.

Есть еще один способ жесткого крепления: при его использовании к стропильным ногам подшивают метровые бруски, которые упираются в мауэрлат. Они должны быть закреплены при помощи металлических уголков.

Крепление скользящего типа

Подвижное соединение применяется для домов из бруса, бревен и других материалов, дающих усадку. Если в таком доме сделать жесткий стык стропильных ног с мауэрлатом, с течением времени вся конструкция может завалиться. При ошибках в строительстве деформация начинается со стен домов и передается дальше.

Для скользящего соединения в любом строительном магазине неплохо приобрести специальный крепежный элемент, называемый «салазками». Также вы можете приобрести уголки с необычными отверстиями для соединения (продолговатой формы). Ко всем элементам крыши стропила крепятся при помощи хомутов и скоб.

Как изготовить крепление с балками перекрытия

Крепление стропил к балкам перекрытия, которые выступают на 40 сантиметров от стен, может быть выполнено вырубкой методом двойного зуба. Это сделать достаточно просто: на конце каждой стропильной ноги вырубите подобие ступеньки. Такой же замок нужно вырубить на балке. Место соединения этих элементов затяните при помощи болта и хомута.

Существует еще один способ монтажа стыка стропил и балок перекрытия – использование накладок из досок. Они закрепляются при помощи саморезов или гвоздей со специальными надсечками. Распределение нагрузки от стропил между мауэрлатом и балками перекрытия позволяет сделать крышу более прочной.

Особенности возведения стропильной системы при каркасном строительстве

Стропила при строительстве легких каркасных конструкций можно прикрепить без мауэрлата прямо к балкам перекрытия. Пошаговая инструкция для проведения этих работ выглядит следующим образом:

1. На момент начала работы со стропильной системой у вас должны быть возведены стены и черновой потолок. Установите на время работ дополнительные подпорки.
2. Соедините потолочные балки и верхнюю обвязку. Закрепите их.
3. Установите стропила. Для усиления их блока можно использовать двойные вертикальные стойки.
4. С помощью стоек проведите подвязку стропильных ног к стенам. После этой части работы можно приступать к обрешетке и установке кровли.

Лучше всего до начала строительства просмотреть видео по возведению стропильной системы на каркасных домах без мауэрлата. Оно поможет вам понять, как провести работы так, чтобы стропила смогли выдержать даже самые сильные нагрузки.

При каркасном строительстве вам понадобится затяжка. Она примет на себя часть нагрузки и сделает конструкцию единой. Для затяжки необязательно использовать брус, подойдет и доска.

Источник: https://krovlyaikrysha.ru/kak-krepit-stropila-k-balkam.html

Крыша двухскатная своими руками — секреты монтажа!

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Крыша двухскатная своими руками

Составные части крыши

Схема конструкции крыши

Стандартная крыша такого типа состоит из следующих элементов:

• мауэрлата;
• стропильных ног;
• вертикальных стоек;
• подкосов;
• затяжки;
• конька;
• лежня;
• обрешетки.Схема крепления мауэрлата

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Схема крепления стропильных ног и мауэрлата

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Конек

Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Двухскатная крыша

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Отличия наслонной и висячей системы стропил

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

Отличия наслонной и висячей системы стропил

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы. На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Монтаж двускатной крыши

Монтаж двускатной крыши

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

• брус 100х10 мм и 150х150 мм;
• доски 50х150 мм;
• доски толщиной 30 мм для обрешетки;
• рубероид;
• металлические шпильки;
• электролобзик и ножовка;
• молоток;
• гвозди и саморезы;
• угольник и строительный уровень.

Крепление мауэрлата

Правильное и неправильное крепление мауэрлата на стенах

В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В деревянных домах функции мауэрлата выполняют бревна последнего ряда

В кирпичных домах или зданиях из блоков монтаж мауэрлата происходит следующим образом:

• в 2 последних ряда кладки вмуровывают металлические шпильки с резьбой на расстоянии 1,5 м по периметру коробки;
• сверху на стены укладывают 2 слоя рубероида, протыкая шпильками;
• в балках просверливают отверстия под шпильки и укладывают сверху на коробку;
• проверяют параллельность противоположных балок и их горизонтальность;
• сверху на шпильки надевают гайки и плотно закручивают.Крепление мауэрлатаМауэрлат

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

Крепление мауэрлата

Устройство висячих стропил

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения. Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

Устройство висячих стропил

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Устройство висячих стропил

Верхние концы стропил можно скрепить несколькими способами: внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Устройство висячих стропил

Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.

Ключевые элементы висячих стропил

Варианты крепления висячих стропил к мауэрлату

Варианты крепления висячих стропил к мауэрлату

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Крепление стропильной системы

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

Узел опирания стропил на мауэрлат

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:

• поверх центральной несущей стены настилают слой гидроизоляции;
• на гидроизоляцию укладывают лежень и закрепляют его болтами либо металлическими скобами к перекрытию;
• на лежень устанавливают вертикальные стойки из бруса сечением 100х100 мм;
• сверху на стойки прибивают горизонтальные прогоны из спаренных досок;
• укрепляют стойки и прогоны временными распорками;
• устанавливают и закрепляют стропильные ноги.Сечение стропильных ног

Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.

Антипирен

Монтаж обрешетки

Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционный материал, чтобы защитить стропильную систему от намокания. Гидроизоляционную пленку настилают горизонтальными полосами от карниза до конька крыши. Материал стелется с напуском 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропил.

Монтаж обрешетки

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.

Монтаж обрешетки

Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.

Обрешетка для ондулина

После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.

— Крыша двухскатная своими руками

Источник: https://svoimi-rykami.ru/stroitelstvo-doma/krysha/krysha-dvuxskatnaya-svoimi-rukami.html

Монтаж и сборка стропильной системы – проводим самостоятельно

Кровля – это одна из самых важных частей любого здания. Поэтому для ее сооружения необходимо тщательно продумать проект, рассчитать количество материалов, определиться с кровельным материалом, а затем приобрести все, что необходимо для сооружения стропильной системы, устройства гидроизоляции, утепления и укрытия кровельным материалом.

Прочная и надежная крыша дома ассоциируется с теплом и уютом, но у каждого человека свое понимание прочности и надежности. Поэтому лучше всего руководствоваться установленными нормами, в которых есть информация о сооружении того или иного вида стропил для каждого типа крыши.

Так же нормами и правилами предусмотрено, что любая стропильная система должна легко выдерживать давление 200 кг/м.кв. Исходя из этого, сначала выбирается вид крыши дома, а затем планируется стропильная система.

Производим выбор

Односкатная крыша. Сегодня данный тип кровли применяется для укрытия хозяйственных построек, за редким исключением односкатная крыша используется для покрытия жилых домов.

Тем не менее, она является наиболее легким проектом для реализации своими руками.

Загородные и частные дома чаще всего укрываются сложными типами крыш – двухскатная, вальмовая, полувальмовая, ломанная, шатровая и смешанная. Эти варианты требуют особого подхода в создании проекта и в подборе материалов.

Например, легкие каркасно-щитовые дома могут быть укрыты двухскатной кровлей с легким кровельным материалом. Они требуют легких стропил. Дома, которые планируется накрыть черепицей или другим тяжелым материалом требуют мощных стропил.

Исходя из выбранного материала кровли и материала для строительства дома, сооружается стропильная система, а так же подбираются для нее материалы. В общем понимании стропила – это система подпорок для кровли здания. Классическим материалом  стропильной системы является древесина.

Брусы и балки различного сечения системы стропил, как правило, изготавливаются из хвойных пород дерева, так как они дешевые и прочные.

Чем прочнее и качественнее древесина, тем лучше, и тем дороже вся конструкция. Сегодня все популярнее становится система из клееного бруса.

Данная технология позволяет создавать брусья прочные, как металл и легкие, как древесина. Именно клееный брус позволяет построить стропила своими руками на довольно обширной площади. Для сооружения конструкции необходимы брусья 100х100 мм, с толщиной около 50 мм. Это усредненные размеры брусьев и балок.

Размер определяется в зависимости от площади, высоты и других параметров конструкции, от угла наклона кровли, и как было сказано выше от выбранного кровельного покрытия.

Бывают случаи, когда необходимо соорудить стропила из железобетона. Данные системы используются при возведении больших промышленных зданий.

Таким образом, стропила, которые возводятся для перекрытия жилых частных домов, в большинстве своем делаются из древесины. Она дает возможность своими руками легко и быстро соорудить конструкцию подпорок и укрыть здание кровлей.

Типы и разновидности

В первую очередь стоит заметить, что стропильная система является совокупностью балок и крепежных систем. В совокупности они призваны равномерно распределить нагрузку на всю поверхность крыши.

Для того чтобы соорудить действительно прочную и надежную систему опор необходимо правильно спроектировать, а затем смонтировать конструкцию с учетом всех нагрузок.

Стропила могут различаться в зависимости от типа конструкции здания. Наклонные и висячие стропильные системы позволяют перекрыть, как здания с большой площадью, так и небольшие постройки. Наклонные используются, если необходимо перекрыть большие площади. Пролет между опорами в данной системе может достигать шести метров. Висячие стропила сооружаются в виде двух ног, соединенных между собой затяжкой.

Так же в зависимости от заложенной формы ската все крыши делятся на:

• Классические двухскатные
• Односкатные кровли
• Крыши с меняющимися углами скатов

Стропильная система двухскатной кровли представляет собой равнобедренный треугольник, состоящий из наклонных или висячих конструкций. Наклонные стропила опираются на мауэрлат, который крепиться по периметру строения. Крепление стропил к мауэрлату в данном случае осуществляется анкерными болтами, которые и обеспечивают необходимую прочность конструкции.

В данной системе имеют не только боковые опоры, но и промежуточные, расположенные внутри чердачного помещения. Стропила для двухскатной кровли располагаются равномерно на расстоянии 0,9-1,5 м друг от друга. Они крепятся к опорам с помощью специальных затяжек. Данные вставки врезаются в стропила и опоры, а для большей прочности и устойчивости скрепляются еще и саморезами.

Схема стропильной системы

Стропила для односкатной крыши являются наиболее легкой конструкцией, но их прочность и устойчивость все же играют такую же важную роль. Они используются для того, чтобы перекрыть гараж, баню, сарай или любые другие хозяйственные небольшие постройки.

Они содержат одну силовую балку, которая проходит по всей ширине строения, а так же не предусматривают наличия чердачного помещения. Тем не менее, их крепление осуществляется по той же схеме, что и двухскатная крыша. Угол наклона односкатной крыши может быть разным. Для того чтобы выбрать правильный и оптимальный угол необходимо учесть следующие факторы:

• Кровельный материал, его вес, способ его крепления
• Прочность и надежность будущей стропильной системы
• Погодные условия, характерные для конкретного региона, в частности количество осадков в год
• Ветровые нагрузки, характерные для данного региона

Учитывая данные факторы, угол наклона односкатной крыши может колебаться от 5 до 60 градусов. Например, чтобы перекрыть каркасную баню или гараж понадобиться соорудить крышу с углом наклона, достаточным для того чтобы осадки свободно стекали с ее поверхности.

Мансардные крыши представляют собой наиболее сложные конструкции для сооружения своими руками, но не смотря ни на что они снискали популярность благодаря своей архитектурной оригинальности. Сооружение ломанной мансардной кровли и стропил для нее представляет собой процесс формирования двух конструкций – верхней и нижней.

Верхняя часть крыши может представлять собой правильный равнобедренный треугольник и выполняется по наклонной схеме, но так же может применяться и висячая технология. А нижняя часть конструкции стропил всегда выполняется по наслонной технологии.

Построить загородный дом своими руками – модно и престижно. Это не только способ сэкономить средства, но и вложить душу в процесс, создать такой проект, который будет отвечать видению комфорта конкретного собственника.

Индивидуальность касается всего от фундамента до крыши. В процессе строительства особое внимание уделяется созданию стропил. Ведь она является несущей конструкцией для кровли. Наслонные стропила состоят из стропильных ног, прогонов, лежней, подкосов и стоек.

Стропильные ноги представляют собой бруски, которые располагают вдоль скатов. Они призваны поддерживать кровлю от прогибов. Остальные детали распределяют нагрузку между всеми частями кровли, а так же поддерживают ее.

Наслонные конструкции устраиваются в том случае, если предполагается наличие больших прогонов между вертикальными столбами.

Величина шага стропильных ног вычисляется еще на этапе проектирования, но с тем учетом, чтобы кровля была как можно прочнее. Для этого применяется система стоек.

Они опираются на лежни и поддерживают прогон. Стропильные ноги одним своим концом упираются в мауэрлат, а другим в прогоны, к которым осуществляется их крепление.

Для того, чтобы стропильные ноги были как можно более устойчивыми устраиваются подкосы. Все детали конструкции должны быть надежно соединены. Крепление их друг с другом происходит, как с помощью врезки, так и с помощью анкерных болтов, гвоздей и саморезов.

В самом начале работ по сооружению крыши по периметру стен производится крепление мауэрлата. Он представляет собой массивный брус, который крепится анкерными болтами на несущие стены строения. Мауэрлат является основанием для всей конструкции стропил и крыши. Его крепления – анкерные болты.

Приступая к работе по сборке стропильной фермы необходимо произвести обрезку всех балок, брусков и планок. Они обрезаются под скос.

Крепление стропил вверху и у основания (к мауэрлату) производится с помощью шурупов, в стык. Для того, чтобы в месте крепления не появились трещины необходимо сделать отверстие по диаметру чуть меньше, чем диаметр шурупа.

На сегодняшний день стропильные системы делаются из древесины. Поэтому, если необходимо соорудить кровлю своими силами, то дерево подойдет, как нельзя лучше. Оно легкое и в то же время прочное, с ним легко работать даже новичку.

Монтаж и схема

Цельная стропильная система включает в себя мауэрлат, стропильные фермы, прогоны (боковые и коньковые), диагональные элементы. Вся конструкция может быть собрана, как на земле, так и на месте.

Мауэрлат крепиться к стене анкерными болтами или же шпильками, которые вмуровываются в цементную стяжку или просто в кирпичную кладку. После чего можно приступать к креплению стропил к мауэрлату.

Далее происходит установка крайних и промежуточных ферм. Стропильные ноги устанавливаются в нужном положении и фиксируются с помощью кронштейнов. Они крепятся не только к основанию крыши, но и к коньку. Существует следующие способы крепления стропил к мауэрлату или к бревну:

1. Мауэрлат – опора. Верхний конец стропильной ноги закрепляется к коньку с креплением к стене. В данном случае используется метод скользящей опоры.
2. Нижний конец стропила и его ног крепится к мауэрлату штучным бруском с ползуном, а верхние концы соединяются гвоздями или болтами.
3. Стропила и конек жестко скрепляются в узлы, которые называются коньковыми. Это делается с помощью деревянных брусков, которые в свою очередь крепятся параллельно коньку или брусу с обеих сторон.

Так же стоит отметить, что существуют способы крепления стропильной системы к балкам перекрытия. В данном случае балки и стены должны иметь большой запас прочности. Способ крепления к балкам используется не так часто.

Если выбран способ крепления стропил к мауэрлату, то в стропиле делается вырез, в который должен войти мауэрлат. После чего можно вбивать гвозди для закрепления конструкции. Гвозди должны пройти через стропило в мауэрлат крест на крест.

Таким образом, к мауэрлату или к балкам перекрытия крепиться стропильная ферма, которая в свою очередь соединяет прогоны, стропильные ноги, подкосы и другие детали. Стропильные ноги в свою очередь соединяются ригелем для придания жесткости конструкции.

Советы новичкам

Стропила двухскатной крыши своими руками, да и любой другой, как правило, делаются из древесины. В связи с этим необходимо выбирать вылежавшуюся продукцию, а так же производить необходимую обработку от плесени, насекомых и других повреждений.

В процессе сооружения конструкции необходимо учитывать, что угол между стойкой и подкосами не должен быть более 45 градусов. Деревянные брусы необходимо обрезать под скос, чтобы строительная ферма имела угол наклона 40 градусов.

Для крепления деталей стропильной системы между собой можно использовать не только кронштейны, но и уголки. Так же металлические уголки применяются для крепления стропил к мауэрлату.

Крепление всех частей стропил должно быть прочным. Поэтому для их надежного крепления используются гвозди, шурупы, уголки, вырезы и другие приспособления.

Самое важное условие – это спокойствие. Сооружение стропил своими руками для двухскатной крыши не терпит суеты и спешки. Так как допущенные ошибки могут оказаться фатальными для всей конструкции. Стропила своими руками соорудить, возможно, руководствуясь данной статьей, знаниями и опытом.

В дополнение рекомендуем ознакомиться с тем, какой водосток для кровли лучше использовать и как провести его монтаж, из этой статьи.

Источник: http://StrojKarkas.com/montazh/krovlya/kreplenie-stropil-k-mauerlatu-svoimi-rukami.html

Как закрепить стропила на двухскатной крыше?

У вас получится построить надёжный дом если возведёте для него качественную кровлю. Для этого выбирайте хороший проект, просчитывайте сколько материалов понадобится на строительство той или иной части дома. Крепление стропил своей двухскатной крыши делайте на совесть.

Не забывайте, что вам нужно будет сделать качественную гидроизоляцию во всём доме и на крыше, утеплить своё жилище. Кровельный материал выбирайте самый хороший, какой можете себе позволить. Для каждого вида кровли стропила делаются по-своему.

Не нужно строить так, как считаете нужным. Есть определённые, проверенные технологии возведения домов. Изучите инструкцию, купите нужные материалы и приступайте самостоятельно или с помощниками к строительству своего жилища.

Например, по нормам стропильная система считается надёжной, когда сможет выдержать давление, равное 200 кг на м2. Сначала определитесь какого вида крышу будете делать над домом, а потом изучайте особенности монтажа для неё стропил.

Как придать прочности стропильной системе?

Идеально, когда вы построили загородный коттедж собственноручно. Вы сможете выбрать проект дома и планировку комнат такие, какие по душе. Лично выберете и закажете качественный материал и поучаствуете во всех этапах строительства, а потом обустройства своего жилища. В таком доме, где знаком каждый уголок, будет приятно жить.

О стропильных ногах

На стропила падает большая нагрузка — тяжесть кровли. Они должны быть качественными, надёжными и хорошо крепиться.

В стропила наслонные входят такие материалы:

• Лежни;
• Ноги стропильные;
• Стойки;
• Подкосы.

Ноги стропильные ноги — это средней толщины бруски. Их устанавливают вдоль от скатов. Именно стропила удерживают кровлю от прогибов в том или ином месте. Нагрузка веса покрытия распределяется и на другие детали кровли.

Конструкции делают наслонными тогда, когда между столбами, расположенными вертикально, слишком большие прогоны. Когда вам предоставят проект, то там будет уже рассчитан шаг между стропилами. Крепление стропил на двухскатной крыше должно быть таким, чтобы кровля после монтажа оставалась прочной и служила долго. Здесь предусмотрены стойки, которые аналогично поддерживают крышу.

Виды стропил

Стропила входят в каркас кровли и могут быть по своим тех. характеристикам наклонными и висячими. Рассмотрим подробнее каждый вид:

• У наслонных под 2 пятками есть опоры и они надёжные. Крепление стропил к мауэрлату такое, что нижний конец упирается в мауэрлат или в верхний венец сруба, расположенный на потолке. Нижний может опираться на ещё одну стропилу, расположенную в прогоне. Эта балка находится горизонтально и лежит под коньком. В первом случае стропильная система распорная, во втором — безраспорная.
• Висячие стропила своим верхом упираются одна в другую. А низ расположен на ещё одной балке, которая называется затяжкой. Она соединяет пятки, расположенные внизу от 2 стропильных ног. Получается треугольник, который называют стропильной фермой. Благодаря затяжке не происходит сильного растяжения материалов. А это значит, что нагрузка на стены будет идти только сверху вниз. Такая конструкция стропил называется распорной. Преимущество её в том, что она не создаёт дополнительной нагрузки на стены дома.

Когда будете приобретать балки под стропила, не поленитесь подъехать на склад. Дерево должно быть выдержанным, не мокрым, ровным и не выщербленным, без признаков плесени или того, что его поточил жучок. Покупайте только качественный материал, от плохого откажитесь. Потом обработаете брусья антисептическим составом, чтобы они не покрылись плесенью или их не испортили насекомые.

Крепим бруски кровли

Лежни служат опорой для брусков и так поддерживается прогон. Ноги стропильный упрутся в мауэрлат одним из концов, а вторым в прогоны. К последним они и крепятся.

Подкосы делают для того, чтобы ноги стропильные стали ещё более устойчивыми.

Следите за тем, чтобы соединения между деталями были прочными и надёжными. Крепят детали друг с другом:

• Методом врезки;
• Гвоздями;
• Анкерными болтами;
• Используются саморезы.

Способы креплений

Когда только начинаете работы по возведению кровли, нужно прикрепить мауэрлат по периметру ваших стен. Что это такое? Большой брус, его крепят к несущим стенам дома, используя анкерные болты. Мауэрлат — это основа для кровли со стропилами.

До того, как собирать стропильную ферму, вы должны аккуратно обрезать все планки с балками и брусками. Их обрезают наклонно.

Вверху, где основание мауэрлата, стропила нужно крепить встык, пользуясь шурупами. Хотите избежать трещин? Сверлите отверстие немного меньшего диаметра, чем сам шуруп.

Самые популярные стропы из дерева. Им отдаёт предпочтение подавляющее большинство, строящихся. Материал лёгкий, но прочный. С ним сможет работать как опытный строитель, так и новичок, решивший возвести дом своими силами.

Устанавливаем стропила на двухскатной крыше самостоятельно

Многие делают такую конструкцию, когда стропильные ноги свисают. Система хороша как для дома, так и для бани. Некоторые работы можно произвести на земле, а потом поднять, скреплённый материал на место установки. Пиломатериалов на такую конструкцию идёт сравнительно немного, что позволит вам сэкономить.

Требуется 1 треугольник из стропил, который изготавливают по чётким размерам и придерживаясь правил. Сделанные стропила, у которых будут хорошо вымеренные и скреплённые ригели с затяжками, подтягивают на кровлю. Здесь их нужно ставить в определённых местах вертикально и очень ровно. Крепят их к коньку с мауэрлатом.

Сделайте так и неважно, какие стропила вы установили: наслонные или висячие. Когда в конструкцию добавляют уклоны, она становится жёстче. Не забывайте, что стропила чаще всего крепятся к брусу коньковому с мауэрлатом. Выйдет надёжная двускатный дом.

Как избежать дополнительных расчётов?

Создавать проект дома поручите профессионалу. Он подскажет какого диаметра в сечении нужны балки, длину планок и прочих деталей. Ведь специалист знает, что крышу удерживает стропильная система. На неё идёт самая большая нагрузка и нужны верные расчёты, качественные стройматериалы.

Советов у таких домостроев, как вы сам, лучше не спрашивать. Да, они построили свой дом, но насколько он крепкий? Не известно.

Лучше всего обратиться к знакомому прорабу и просить у него дельных советов. Ведь он владеет документацией. Существуют чёткие нормы, допустимой нагрузки на 1 м2, которых нужно придерживаться при возведении дома. В документации прописано, какая нагрузка даётся и какой материал с ней справится.

Возьмите на встречу с прорабом блокнот с ручкой и сразу запишите его советы. Так, вы точно ничего не забудете, не перепутаете. Построите так, как он, со знанием дела, рекомендует.

Советы малоопытным

Для двухскатных крыш стропила большинство владельцев делают из дерева. Выбирайте то, которое вылежалось. Теперь обрабатывайте его тщательно, чтобы не завелась плесень, не мог подточить жучок.

Стропильные детали можно крепить друг с другом не только кронштейнами, но и уголками. Приобретайте подходящего размера уголки из металла, чтобы к мауэрлату прикрепить стропила. Последние в любой из частей должны быть крепкими и надёжными. Части системы можно соединять между собой гвоздями с вырезами, уголками с шурупами, иными приспособлениями.

Когда будете возводить кровлю, не суетитесь. Всё нужно сделать добротно и обстоятельно. Ведь даже деревянные каркасные дома стоят минимум по 50 лет, а срубы и по 100.

Ваша задача придерживаться технологий, нигде не допускать ошибок, чтобы крышу после года или 5 не перекосило. Советуйтесь с мастерами и опытными товарищами, которые уже делали крыши для себя или на заказ и понемногу возводите кровлю.

Источник: https://stroicod.ru/vidykrysh/dvuxskatnaya/stropilnaj-sistema-dvuxskatnoj-kryshe.html
