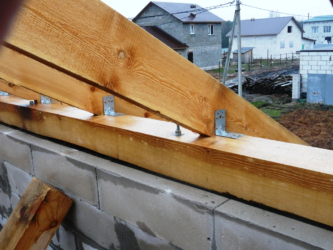

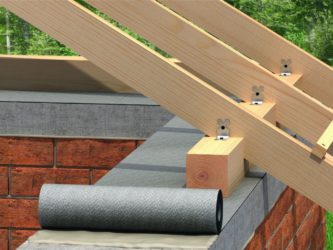

Способы крепления стропил к мауэрлату двухскатной крыши

Крепление стропил к мауэрлату двухскатной крыши: узел опирания

Надёжность всей кровли зависит от правильности выполнения монтажных работ. Основными элементами конструкции считаются стропильные ноги.

Для придания устойчивости элементы закрепляются при помощи боковых раскосов, металлического уголка или скоб. Балки соединяются между собой в коньковой части перекрытия, внизу происходит крепление стропил к мауэрлату. Элемент выдерживает максимальную нагрузку, для его изготовления используются пиломатериалы с сечением 15 × 15 или 20 × 20 см.

Особенности стропильных систем

Вариант установки стропил зависит от расположения стен жилого здания. Каждая из конструкций имеет свои стягивающие детали или подпорные элементы.

Наслонные

Рассматриваемая система устройства кровли отличается наличием нескольких дополнительных точек крепления, кроме опоры на несущие стены. Использование такой схемы позволяет снять часть нагрузки из ограждающих конструкций. В качестве дополнительных подпорок здесь используются боковые стойки, а также дополнительные элементы (бабки), которые фиксируют конёк. Брусья применяются в качестве затяжек, что позволяет уменьшить нагрузку на несущие стены здания.

Наслонная система стропил закрепляется на мауэрлате при помощи гибких связей. Это позволяет обеспечить целостность кровли во время усадки или деформации несущих стен. Подобный способ крепления стропил к мауэрлату идеально подойдёт для новых жилых зданий. Ограждающие конструкции новых домов непременно просядут под воздействием грунтовых вод или резких перепадов температуры.

Висячие

Висячая система получила своё название благодаря отсутствию дополнительных опорных точек. Стропильные ноги опираются на несущие стены. Балки будто нависают над зданием, вся нагрузка от крыши будет равномерно распределена по лежачему брусу, мауэрлату. Висячие стропила закрепляются при помощи жёстких связей, ведь каркас кровельной конструкции опирается только в двух местах здания.

Висячая схема расположения стропил считается распорной, она оказывает значительные нагрузки на несущие стены. Чтобы снять часть усилий, используются дополнительные детали, такие как затяжки, ригели, подкосы или бабки. Элементы позволяют равномерно распределить усилия, подтягивают конструкцию к коньку. Ригели связывают стропильные ноги, их устанавливают в запилы параллельно к балкам перекрытия.

Расчёт установки стропил

При расчёте стропильной системы делается упор на надёжность и прочностные характеристики конструкции. Необходимо выбрать правильный шаг между балками. Параметр рассчитывают по расстоянию между опорными точками и сечению брусков, а также схеме изготовления кровли.

Таблица расчётов

Расстояние между стропилами (см)Длина стропил (см)300350400450500550600

60	4×15	4×17,5	5×15	5×15	5×17,5	5×20	5×20
90	5×15	5×17,5	5×20	7,5×17,5	7,5×17,5	7,5×20	7,5×20
110	7,5×12,5	7,5×15	7,5×17,5	7,5×17,5	7,5×20	7,5×20	10×20
140	7,5×15	7,5×17,5	7,5×20	7,5×20	7,5×20	10×20	10×20
175	10×15	7,5×20	7,5×20	10×20	10×20	10×25	10×25
215	10×15	10×17,5	10×20	10×20	10×25	10×25

Создание запила

Фиксация балок без запила применяется для скользящего соединения. Уголок для крепления стропил к мауэрлату позволяет надёжно закрепить балки. Способ фиксации не позволяет конструкции кровли выдерживать значительные нагрузки, поэтому его используют для перекрытия четырехскатной крыши с небольшими пролётами.

Получить надёжный узел опирания можно при помощи пропила или блокирующего зуба. Врезку делают в стропильной ноге на четверть толщины изделия. На практике применяют несколько вариантов устройства запила:

1. Жёсткое крепление – работает на сжатие внутренней стороны опорной балки.
2. Подвижное крепление получают в том случае, когда зуб образуется на внешней стороне бруса (чтобы стропила не смогли соскользнуть из мауэрлата, их дополнительно закрепляют скобами или уголками).
3. Вместо запила может использоваться упорный брус, который прибивают к балке.

Важно! Запил необходимо делать на стропильных ногах, а не мауэрлате. Вырезы на этой конструкции только ослабят опорный брус.

Установка стропил

Монтаж стропил начинают с установки мауэрлата.

Прогон прикрепляется к стенам при помощи анкерных болтов. Крепят стропила к мауэрлату двухскатной крыши в следующей последовательности:

1. Делают шаблон будущей конструкции стропильных ног. Для этого достаточно соединить одинаковые по длине доски гвоздём.
2. Получившееся изделие закрепляют в местах фиксации стропильных ног. Фиксируют положение «ножниц» при помощи ещё одной доски, которая идёт параллельно балкам перекрытия. Это поможет зафиксировать угол конструкции.
3. Делают ещё один шаблон из листа фанеры. С его помощью определяют величину зарезки балок в местах опирания на мауэрлат.
4. При помощи ранее изготовленных шаблонов делают монтажные запилы и соединяют брусья под необходимым углом, что позволяет получить стропильную ферму.
5. Поднимают фермы на крышу и закрепляют на мауэрлате. Работу начинают из установки крайних конструкций. Далее в верхних частях ферм забивают по гвоздю и натягивают шнур. Верёвка станет ориентиром для установки последующих ферм. Остальные стропила устанавливают на расчётном расстоянии, но не менее 60 см между соседними балками перекрытия.

При необходимости фермы дополнительно закрепляют ригелями, подкосами и подпорками. Конёк фиксируют на специальных опорах при помощи промежуточных и диагональных стропил.

Рекомендации по креплению

При установке балок необходимо соблюдать следующие правила:

1. При использовании шпилек и болтов подкладывают под них шайбы. Это позволит повысить прочность соединения стропильных ног.
2. Стропила к мауэрлату часто крепят при помощи специальных уголков. Их закрепляют гвоздями или саморезами нужной длины.
3. Запил стропил к мауэрлату делают на 1/4 его толщины. Нарушать целостность пиломатериала не рекомендуется, ведь он должен выдерживать значительные нагрузки. Жёсткое крепление чаще применяется для висячей системы.
4. Фиксация стропил и мауэрлата гвоздями или саморезами не позволяет добиться желаемого результата. Для устройства надёжного соединения применяется металлический уголок с несколькими отверстиями на полочках.
5. При установке стропил на кирпичные или газобетонные стены брусья закрепляют на мауэрлате с использованием скользящего крепежа. Метод особенно актуален для конструкций с тяжёлым кровельным материалом.

Важно! Только правильный расчёт сечения балок, подбор шага между стропильными ногами и грамотная фиксация крепёжных узлов позволят увеличить срок эксплуатации кровли.

Жёсткое крепление

Крепёж считается одним из самых надёжных, он выполняется за счёт врубки на балках или закрепления подпорных брусков. Если строители применяют метод врубки, не стоит переживать о возможном изменении скатного угла, но плоскость стропил должна находиться на одном уровне. Перед проведением работ необходимо снять контрольные замеры. Запилы делают на каждой балке отдельно или по заранее изготовленному шаблону, всё зависит от положения мауэрлата.

Шаблон делают из куска фанеры, отрезка доски или плотного картона. На заготовке проводят линию параллельно нижней кромке на 1 см от высоты бруса. На балках проводят такую же параллельную черту и перпендикуляр в месте прилегания изделия к мауэрлату. Глубина будущей зарубки не должна превышать третьей части ширины стропила. Прикладывают шаблон к торцевой части мауэрлата, определяют угол положения стропила и проводят необходимые линии на заготовке, вырезают ненужную часть.

Проверяют готовый шаблон на разных участках мауэрлата, прорезь должна совпадать с лежачим брусом. Если это так, то определяют точки соприкосновения стропильных ног с мауэрлатом, совмещают параллельные линии и наносят разметку на пиломатериал. Делают зарез при помощи ножовки или бензопилы. Работу необходимо проводить с особенной аккуратностью, чтобы не сделать лишний запил.

После пропила прямой линии делают угловой срез. Операцию рекомендовано проводить при помощи острого топора. Сруб несколько раз проверяют на совмещение мауэрлата с вырезом на шаблоне. Ферму устанавливают в нужном месте и закрепляют скобами. Положение каждой стропильной ноги дополнительно фиксируют раскосами. Элементы убирают после монтажа обрешётки.

Нашивка бруска

В небольших по размеру каркасных зданиях запил стропил может не потребоваться. Углубление в балке заменяет упорный брусок, который закрепляется на изделии при помощи гвоздей. Надёжность этого способа зависит от качества проведённых работ. Операции выполняют в следующем порядке:

1. Устанавливают стропила и фиксируют их положение при помощи раскосов.
2. Отрезают кусок доски (от 50 см), определяют угол наклона ската и закрепляют доску к балке. Для этого используется металлический уголок и шурупы нужной длины, шпилька или болт с гайками и шайбами. При отсутствии прочного и надёжного пиломатериала закрепляют две тонкие доски на обеих сторонах балки. Дополнительные крепления в таком случае не потребуются.

Совет! При установке каждой последующей фермы надо ориентироваться по направлению шнура, контролировать положение конька и нижней части балок.

Скользящий

Если крышу устанавливают на срубе, практикуется крепление стропил без мауэрлата. Вместо этого элемента используются несущие стены здания. Деревянная постройка даёт усадку, что может привести к деформации кровли, появлению прогибов и перекосов. Чтобы этого не случилось, используется скользящий метод закрепления стропил.

Работу проводят в следующем порядке:

1. Проводят монтаж крайних ферм, фиксируют их положение при помощи раскосов и натягивают шнур.
2. Покупают специальные фиксаторы (они должны соответствовать ГОСТу), определяют места их установки.
3. Снимают часть лежачего бруса, что позволит увеличить площадь соприкосновения стропил с мауэрлатом.
4. Укладывают балки в посадочные места и устанавливают крепежи.

Если кровельная конструкция шатается, дополнительно усиливают фермы раскосами и подпорками. Эти требования справедливы и для односкатной крыши.

Наслонный метод

Способ закрепления балок применяется во время ремонта, если не хватает длины пиломатериалов. Работу проводят в следующем порядке:

1. Определяют угол ската.
2. Вычисляют длину стропила от конька к мауэрлату.
3. Делают зуб с запилом или прибивают к балке упорные доски.
4. Проводят дополнительную фиксацию ферм к мауэрлату скобами или уголком с саморезами.

На завершающей стадии работ делают кобылки для карнизов, проводят монтаж обрешётки. По завершении этого процесса дополнительные раскосы, которые удерживают фермы, можно снять.

Оценка статьи:

Загрузка…

Источник: https://DrevoGid.com/stroitelstvo/dom/krysha/kreplenie-stropil-k-mauerlatu.html

Крепление стропил к мауэрлату без запила — Кровля и крыша

Залогом долгой и беспроблемной жизни в новопостроенном доме служит прочная и безопасная кровля. Основу ее надежности составляет правильный расчет всех элементов выбранной стропильной системы и добротно выполненный монтаж. Качество же монтажа базируется на правильном подборе материалов, крепежных изделий и способов соединения всех узлов конструкции.

Варианты крепления

Устройство любой крыши включает в себя нескольких основных элементов:

• Стропильный каркас — главный опорный элемент кровли, можно сказать, ее скелет.

• Обрешетка — ребра для кровли, если продолжать анатомическую аналогию.

• Кровельный пакет — верхнее кожное покрытие, следуя тому же образу.

Все разновидности стропильных систем можно свести в конечном счете к двум основным классам:

Висячие стропила

Эта разновидность устройства крыши образуется жестким треугольным сопряжением ферменной конструкции из стропильных досок и нижнего бруса‑затяжки, который, в свою очередь, опирается на мауэрлат. Такое устройство создает нагрузку на стены здания, имеющую преимущественно вертикальную компоненту.

Конструкция с висячими стропилами

Мауэрлат — толстый опорный брус, плотно закрепленный наверху стены и служащий основанием, а фактически фундаментом, для стропильного каркаса. Он выполняет важную роль равномерного распределения по стенам дома как статических нагрузок от веса кровли и оборудования на ней, так и динамических воздействий от снега, ветра, веса работающих на крыше людей и т. п.

Стропильные системы висячего типа могут удерживаться на месте лишь благодаря собственному весу, а дополнительное их сцепление со стеной выполняется исключительно для компенсации сдвигающих усилий при значительных ветровых нагрузках. Оно обеспечивается креплением нижнего бруса‑затяжки висячих стропил к мауэрлату и, не представляя большой технической сложности, может быть выполнено любыми доступными крепежными деталями: скобами, угольниками, гвоздями, хомутами и т. п.

Наслонные стропила

Конструкция с наслонными стропилами

Наслонные стропила — вариант устройства кровли, когда брусья стропилин, лежащих под углом, имеют две точки опоры на своих концах: мауэрлат и коньковый брус. Последний, в свою очередь, опирается через промежуточные стойки на внутреннюю стену дома либо на толстый продольный брус — «матицу».

Стропильная система наслонного типа имеет более сложное распределение нагрузок: помимо вертикальной «гравитационной» здесь уже имеют место и «скользящая» горизонтальная, и «распирающая» угловая составляющие.

Ввиду сложности треугольника сил, их компенсацию должно обеспечивать надежное соединение стропильных ног с мауэрлатом.

Узлы опирания и их крепление

Одной из особенностей наслонного стропильного каркаса является то, что его элементы могут иметь между собой как неподвижные, так и подвижные шарнирные узлы‑сопряжения. Все три неподвижных узла каркаса обычно применяются в кирпичных или каменных домах, где дополнительную жесткость им придают прочные стены здания.

Узлы крепления стропил к мауэрлату

Соединение верхних концов стропильных досок с коньком либо нижних с мауэрлатом или оба вместе часто выполняют шарнирно‑подвижными. Это необходимо для снижения возникающих в стропильном каркасе внутренних напряжений, причиной которых могут быть:

• температурные колебания;
• осадка дома;
• деформации деревянных конструкций, такие как кручение или изгиб;
• неравномерные нагрузки от ветра и снега.

Если работать под коньком на большой высоте, устанавливая крепление, не очень удобно, то лучше выбрать вверху жесткое сопряжение для стропильных досок. Для нижних же их концов оставить небольшую свободу продольного перемещения.

Крепление стропильной ноги

Нижний узел опирания стропила на мауэрлат выполняют обычно одним из двух способов:

• Распорный — вариант неподвижного нижнего узла сцепления, когда стропилина жестко упирается в брус.

• Скользящий — подвижное соединение, при котором стропило скользит по брусу, удерживаясь на нем только крепежными элементами.

Оба этих способа широко распространены и имеют свои особенности и разновидности.

Способы крепления с запилом и без

Сопряжение без запила используется только при скользящем соединении. Стропильная нога свободно лежит нижней своей кромкой на мауэрлате, удерживаемая только крепежом, в качестве которого чаще всего используются уголки. Такой вариант крепления нельзя назвать абсолютно надежным при значительных нагрузках со стороны кровли, поэтому он используется в основном для перекрытия небольших пролетов.

Для более надежного сочленения элементов нижнего узла в стропильной доске выпиливается блокирующий зуб‑запил. Он может быть выполнен следующими способами:

• С упором во внутреннюю сторону мауэрлата, образуя жесткое крепление, работающее на сжатие.

С упором на внутреннюю часть

С прибиваемой доской

В большинстве случаев запил необходимо выполнять в стропильной доске, а не в мауэрлате, чтобы не ослаблять и не деформировать его.

Крепеж для стропил

В недалеком прошлом в качестве крепежных изделий для элементов кровельных каркасов применялись традиционные скобы и гвозди, а в простейшем случае — обычная проволока‑катанка, сложенная в несколько рядов. Сегодня на строительном рынке можно найти крепежные детали различных видов для любых применений. Выпускаются промышленностью и специализированные комплекты для применения в стропильных системах.

Гвозди, используемые в соединениях, во избежание вытаскивания, следует брать крученые либо со специальной насечкой.

Правила выполнения работ

• Заготовку стропильной ноги необходимо положить верхним краем на коньковый брус, а нижний ее угол совместить с внутренним ребром бруса мауэрлата.

• Приложив кусок доски, служащий шаблоном, отчертить на стропилине линию, параллельную верхней грани мауэрлата.

• Если необходимо, разметить с наружной или внутренней стороны упорный зуб‑запил.
• Отрезать по линиям разметки.

При выполнении запилов необходимо строго соблюдать отмеренные и размеченные углы для плотного прилегания всех плоскостей деревянных элементов конструкции.

• Установить стропило на свое место, точно совместив все запилы.

Зафиксировать его выбранным методом крепления. Каждый из приемов крепления имеет свои особенности для правильного исполнения:

• Гвозди забиваются под углом сквозь стропильную доску в мауэрлат по два с каждой стороны.

Сейчас специально для стропил в продаже появились уголки‑«салазки» со скользящей пластиной. Они обеспечивают надежное соединение с полной компенсацией деформаций.

Выполнив монтаж нижнего узла стропильной ноги, можно приступить к сопряжению ее с коньковым брусом.

Возведение кровли занимает едва ли не половину всего времени строительства дома. Да и материальные затраты на нее примерно такие же. При этом мельчайшие ошибки, допущенные при проектировании и строительстве крыши, могут стать источником значительных проблем при ее эксплуатации.

Приступая к этому ответственному и сложному этапу в строительных работах, необходимо тщательно и неоднократно проверить все наметки и расчеты. Совсем неплохо при этом посоветоваться со специалистами или обратиться к справочным изданиям.

Способы крепления стропил к мауэрлату: технология монтажа с запилом и без
Соединение стропильных ног с мауэрлатом имеет много тонкостей. Но от них зависит прочность и надежность всей будущей кровли. Какие существуют способы крепления,

Источник: netosadkam.ru

[content-egg module=GdeSlon template=compare]

Стропильная нога является главным несущим элементом каркаса скатной крыши. От правильности фиксации стропил зависит прочность и долговечность всей конструкции. Чаще всего используется крышная система, когда две стропильные ноги соединяются в верхней точке на коньке, а нижними концами опираются и фиксируются на брусе мауэрлата. Существуют разные варианты крепления несущих стропильных ног к этому горизонтальному брусу. В нашей статье мы рассмотрим крепление стропил без запила.

Разновидности фиксации

Выбор способа крепления стропильного элемента к мауэрлату зависит от того, какая стропильная система (наклонная или висячая) используется, а также от веса бруса, сложности конструкции и расчетных нагрузок. Для начала стоит сказать, что крепить стропила к брусу мауэрлата можно двумя способами: жестко или с использованием скользящей фиксации. Фиксация без запила может выполняться по тому и другому типу.

Скользящее крепление

Скользящий крепеж состоит из двух элементов. Один из них может свободно перемещаться относительно другого. Кроме этого, стропила к брусу мауэрлата могут крепиться открытым и закрытым способом. Рассмотрим их подробнее:

1. При закрытом способе крепления используется специальный уголок с проушиной, напоминающей щель. Эту деталь сначала крепят к мауэрлату. В проушину заводится металлическая деталь с отверстиями. Именно через эти отверстия и осуществляется крепление уголка к несущей ноге. Благодаря незакрепленной вертикальной поверхности уголка стропило может при необходимости немного смещаться, тем самым защищая от излишней нагрузки и деформации стеновые конструкции постройки.
2. Открытый вариант крепления выполняется аналогично с той лишь разницей, что в проушину уголка петля не вставляется. Уголок сначала крепится к мауэрлату, а затем верхняя часть его полки подгибается вниз для выполнения соединения.

Жесткое крепление

Если говорить о том, как выполняется жесткое крепление стропил к мауэрлату, то тут существует большее количество вариантов. Выбор того или иного способа делают с учетом особенностей монтажа крышной системы, а также габаритов и тяжести деревянных элементов конструкции.

Стропила на односкатной крыше или многоскатной системе могут крепиться посредством:

• металлических уголков разного размера;
• специальных LK-креплений.

Последний вариант креплений изготавливается любых размеров, что позволяет легко подобрать его под габариты стропил. Для производства этих крепежей используется сталь толщиной 2-3 мм. Такие соединительные элементы обеспечивают максимальную жесткость и надежность фиксации.

Важно: уголки для соединения стропил с мауэрлатом без запила отличаются от уголков, которые применяются при фиксации с запилом. Они имеют увеличенные полки с большим количеством отверстий под саморезы. Для их изготовления используется более толстая сталь (3 мм).

Другие варианты крепления без запила

Если при выполнении односкатной крыши необходимо обеспечить высокую надежность и жесткость всей стропильной конструкции, то можно использовать следующий вариант крепления. Несущая нога устанавливается между двумя досками, которые снизу подпилены под нужным углом и дополнительно зафиксированы металлическими уголками или LK-креплениями. Этот способ применяют, если стропильную ногу необходимо зафиксировать с заданным уклоном на небольшом расстоянии от поверхности мауэрлата. При этом крепление осуществляется к внешней вертикальной поверхности бруса.

Если стропила крепятся к мауэрлату, который изготовлен из бруса небольшого сечения, то его усиливают деревянными накладками требуемой толщины. Эти накладки крепятся к мауэрлату посредством саморезов или гвоздей только там, где будут монтироваться несущие ноги. Для фиксации стропил применяется прочная стальная проволока, которая прикручивается к костылю из стали, вбитому в стену.

Также для соединения стропил с мауэрлатом в односкатных и двухскатных системах можно использовать скобы. Для этого можно брать скобы разных размеров и вбивать их в любых местах. Такой способ крепления довольно распространенный, поскольку позволяет получить долговечное соединение всех элементов стропильной системы.

Совет: для дополнительного усиления крепежного узла и более прочной фиксации можно использовать перфорированную ТМ ленту. Иногда без нее просто невозможно обойтись.

Еще один вариант фиксации стропил без запила иногда реализуется без мауэрлата. В этом случае несущие ноги упираются в балки перекрытия. Если говорить о варианте без запила, то стропила просто упираются торцом в балку. Для соединения элементов используются болты и крепежные уголки из стали.

Источник: https://krovlyaikrysha.ru/kreplenie-stropil-k-mauerlatu-bez-zapila.html

Как закрепить стропила на двухскатной крыше?

У вас получится построить надёжный дом если возведёте для него качественную кровлю. Для этого выбирайте хороший проект, просчитывайте сколько материалов понадобится на строительство той или иной части дома. Крепление стропил своей двухскатной крыши делайте на совесть.

Не забывайте, что вам нужно будет сделать качественную гидроизоляцию во всём доме и на крыше, утеплить своё жилище. Кровельный материал выбирайте самый хороший, какой можете себе позволить. Для каждого вида кровли стропила делаются по-своему.

Не нужно строить так, как считаете нужным. Есть определённые, проверенные технологии возведения домов. Изучите инструкцию, купите нужные материалы и приступайте самостоятельно или с помощниками к строительству своего жилища.

Например, по нормам стропильная система считается надёжной, когда сможет выдержать давление, равное 200 кг на м2. Сначала определитесь какого вида крышу будете делать над домом, а потом изучайте особенности монтажа для неё стропил.

Как придать прочности стропильной системе?

Идеально, когда вы построили загородный коттедж собственноручно. Вы сможете выбрать проект дома и планировку комнат такие, какие по душе. Лично выберете и закажете качественный материал и поучаствуете во всех этапах строительства, а потом обустройства своего жилища. В таком доме, где знаком каждый уголок, будет приятно жить.

О стропильных ногах

На стропила падает большая нагрузка — тяжесть кровли. Они должны быть качественными, надёжными и хорошо крепиться.

В стропила наслонные входят такие материалы:

• Лежни;
• Ноги стропильные;
• Стойки;
• Подкосы.

Ноги стропильные ноги — это средней толщины бруски. Их устанавливают вдоль от скатов. Именно стропила удерживают кровлю от прогибов в том или ином месте. Нагрузка веса покрытия распределяется и на другие детали кровли.

Конструкции делают наслонными тогда, когда между столбами, расположенными вертикально, слишком большие прогоны. Когда вам предоставят проект, то там будет уже рассчитан шаг между стропилами. Крепление стропил на двухскатной крыше должно быть таким, чтобы кровля после монтажа оставалась прочной и служила долго. Здесь предусмотрены стойки, которые аналогично поддерживают крышу.

Виды стропил

Стропила входят в каркас кровли и могут быть по своим тех. характеристикам наклонными и висячими. Рассмотрим подробнее каждый вид:

• У наслонных под 2 пятками есть опоры и они надёжные. Крепление стропил к мауэрлату такое, что нижний конец упирается в мауэрлат или в верхний венец сруба, расположенный на потолке. Нижний может опираться на ещё одну стропилу, расположенную в прогоне. Эта балка находится горизонтально и лежит под коньком. В первом случае стропильная система распорная, во втором — безраспорная.
• Висячие стропила своим верхом упираются одна в другую. А низ расположен на ещё одной балке, которая называется затяжкой. Она соединяет пятки, расположенные внизу от 2 стропильных ног. Получается треугольник, который называют стропильной фермой. Благодаря затяжке не происходит сильного растяжения материалов. А это значит, что нагрузка на стены будет идти только сверху вниз. Такая конструкция стропил называется распорной. Преимущество её в том, что она не создаёт дополнительной нагрузки на стены дома.

Когда будете приобретать балки под стропила, не поленитесь подъехать на склад. Дерево должно быть выдержанным, не мокрым, ровным и не выщербленным, без признаков плесени или того, что его поточил жучок. Покупайте только качественный материал, от плохого откажитесь. Потом обработаете брусья антисептическим составом, чтобы они не покрылись плесенью или их не испортили насекомые.

Крепим бруски кровли

Лежни служат опорой для брусков и так поддерживается прогон. Ноги стропильный упрутся в мауэрлат одним из концов, а вторым в прогоны. К последним они и крепятся.

Подкосы делают для того, чтобы ноги стропильные стали ещё более устойчивыми.

Следите за тем, чтобы соединения между деталями были прочными и надёжными. Крепят детали друг с другом:

• Методом врезки;
• Гвоздями;
• Анкерными болтами;
• Используются саморезы.

Способы креплений

Когда только начинаете работы по возведению кровли, нужно прикрепить мауэрлат по периметру ваших стен. Что это такое? Большой брус, его крепят к несущим стенам дома, используя анкерные болты. Мауэрлат — это основа для кровли со стропилами.

До того, как собирать стропильную ферму, вы должны аккуратно обрезать все планки с балками и брусками. Их обрезают наклонно.

Вверху, где основание мауэрлата, стропила нужно крепить встык, пользуясь шурупами. Хотите избежать трещин? Сверлите отверстие немного меньшего диаметра, чем сам шуруп.

Самые популярные стропы из дерева. Им отдаёт предпочтение подавляющее большинство, строящихся. Материал лёгкий, но прочный. С ним сможет работать как опытный строитель, так и новичок, решивший возвести дом своими силами.

Устанавливаем стропила на двухскатной крыше самостоятельно

Многие делают такую конструкцию, когда стропильные ноги свисают. Система хороша как для дома, так и для бани. Некоторые работы можно произвести на земле, а потом поднять, скреплённый материал на место установки. Пиломатериалов на такую конструкцию идёт сравнительно немного, что позволит вам сэкономить.

Требуется 1 треугольник из стропил, который изготавливают по чётким размерам и придерживаясь правил. Сделанные стропила, у которых будут хорошо вымеренные и скреплённые ригели с затяжками, подтягивают на кровлю. Здесь их нужно ставить в определённых местах вертикально и очень ровно. Крепят их к коньку с мауэрлатом.

Сделайте так и неважно, какие стропила вы установили: наслонные или висячие. Когда в конструкцию добавляют уклоны, она становится жёстче. Не забывайте, что стропила чаще всего крепятся к брусу коньковому с мауэрлатом. Выйдет надёжная двускатный дом.

Как избежать дополнительных расчётов?

Создавать проект дома поручите профессионалу. Он подскажет какого диаметра в сечении нужны балки, длину планок и прочих деталей. Ведь специалист знает, что крышу удерживает стропильная система. На неё идёт самая большая нагрузка и нужны верные расчёты, качественные стройматериалы.

Советов у таких домостроев, как вы сам, лучше не спрашивать. Да, они построили свой дом, но насколько он крепкий? Не известно.

Лучше всего обратиться к знакомому прорабу и просить у него дельных советов. Ведь он владеет документацией. Существуют чёткие нормы, допустимой нагрузки на 1 м2, которых нужно придерживаться при возведении дома. В документации прописано, какая нагрузка даётся и какой материал с ней справится.

Возьмите на встречу с прорабом блокнот с ручкой и сразу запишите его советы. Так, вы точно ничего не забудете, не перепутаете. Построите так, как он, со знанием дела, рекомендует.

Советы малоопытным

Для двухскатных крыш стропила большинство владельцев делают из дерева. Выбирайте то, которое вылежалось. Теперь обрабатывайте его тщательно, чтобы не завелась плесень, не мог подточить жучок.

Стропильные детали можно крепить друг с другом не только кронштейнами, но и уголками. Приобретайте подходящего размера уголки из металла, чтобы к мауэрлату прикрепить стропила. Последние в любой из частей должны быть крепкими и надёжными. Части системы можно соединять между собой гвоздями с вырезами, уголками с шурупами, иными приспособлениями.

Когда будете возводить кровлю, не суетитесь. Всё нужно сделать добротно и обстоятельно. Ведь даже деревянные каркасные дома стоят минимум по 50 лет, а срубы и по 100.

Ваша задача придерживаться технологий, нигде не допускать ошибок, чтобы крышу после года или 5 не перекосило. Советуйтесь с мастерами и опытными товарищами, которые уже делали крыши для себя или на заказ и понемногу возводите кровлю.

Источник: https://stroicod.ru/vidykrysh/dvuxskatnaya/stropilnaj-sistema-dvuxskatnoj-kryshe.html

Стропильная система двухскатной крыши своими руками

Двускатная крыша — лучший вариант для неопытного строителя, который можно сделать своими руками. Она несложна в исполнении, но при этом надежна и может переносить значительные нагрузки как ветровые, так и от осадков. Она, конечно, не очень красива, но на банях выглядит вполне органично.

Конструкция

Чтобы делать все осознанно, необходимо разобраться со строением двускатной кровли и назначением всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой брусок, закрепленный на несущих стенах по периметру здания. Именно на этот элемент приходится большая часть нагрузки от кровли. И именно мауэрлат передает ее на несущие стены.

Для этого элемента используют бруски квадратного сечения размером 100*100 мм или 150*150 мм. Их соединяют со стенами при помощи вмурованных шпилек. Если баня деревянная, то мауэрлатом обычно служит верхний венец. Для всех остальных видов стен делают пояс из армированного бетона, в который встраивают шпильки. Затем брус выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его еще дополнительно закрепляют длинными штырями.

https://www.youtube.com/watch?v=L_sN9PgA-Co

Стропильная система двускатной крыши в разрезе, способы крепления мауэрлата и стропильных ног к нему

Так как толщина стен часто больше ширины мауэрлата, его с наружной стороны брус можно заложить кирпичами. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и конек

Конек — это горизонтальный деревянный брусок, расположенный в верхней точке кровли и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Так как на конек приходится достаточно большая нагрузка, его нужно делать немалого сечения и выбирать древесину прочных пород.

Формулы для расчета высоту конька и длины стропильной ноги

Высота конька кровли определяется исходя из уклона кровли и ширины здания. Угол уклона кровли — величина, которая зависит от климатических факторов: если снега зимой много, то нужно делать скаты более крутыми. С них снег будет хорошо сходить. Если же в регионе сильные ветра, высокая кровля будет испытывать сильные нагрузки и ее может повредить.

Для средних условий оптимальным угол ската крыши порядка 35°-45°. Они и не сильно будет нагружаться ветром, и снег не будет сильно залеживаться. К тому же с таким углом можно выбирать любой тип кровельного покрытия: и любую из черепиц, мягкую кровлю, шифер, металлочерепицу.

Еще помните, чем выше поднят конек (круче скаты), тем больше будет площадь кровли. А это приведет к том, что затраты на покупку кровельных материалов и объемы работ будут большие.

Зная угол уклона и ширину вашей бани, можно посчитать высоту конька крыши. Для этого ширину здания нужно разделить на два (если конек будет посередине, а не смещен в одну или другую сторону) и умножить на тангенс угла уклона (первая формула на рисунке). Чтобы не искать в математических таблицах необходимый коэффициент, он выписан и сведен в простую таблицу.

Угол уклона кровли	5	10	15	20	25	30	35	40	45	50	55	60
Tg A (расчет высоты конька)	0,08	0,17	0,26	0,36	0,47	0,59	0,76	0,86	1	1,22	1,45	1,78
Sin A (расчет длины стропил)	0,09	0,17	0,26	0,34	0,42	0,5	0,57	0,64	0,71	0,77	0,82	0,87

Половину ширины дома умножаете на данный коэффициент. Получаете высоту конька для вашей бани. Например, ширина бани 4 метра, угол выбран 35°. Считаем:  4 м / 2 * 0,76 = 1,52 м — высота конька от перекрытия.

Устройство двускатной крыши

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50*150 мм или 50*100 мм. Выбор толщины брусков зависит:

• От выбранного кровельного материала. Чем больше он весит, тем толще должны быть бруски.
• От климатических условий. Много снега или сильный ветер — берите более мощные.
• От шага установки. Чем меньше шаг, тем более тонкие можно устанавливать стропила. Шаг может быть от 60 см до 120 см. В каждом случае нужно считать, но обычно получается, что выгоднее поставить чаще более тонкие бруски, чем реже, но более толстые — разница в стоимости пиломатериалов очень значительная. Она даже перекрывает большее количество работы при меньшем шаге установки стропил.

  Зависимость сечения бруса для стропил от расстояния и длины

Длина стропильной ноги высчитывается тоже по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке). Синусы углов наклона тоже есть в таблице. Находите нужное значение и считаете. Например, для найденного нами конька 1,52 м и угла наклона 35° стропила будут нужны 1,52 м / 0,57 = 2,67 м.

Свес крыши и кобылки

Но кровля не заканчивается ровно над несущей стеной. Она продолжается за пределы стен примерно на 40 см. Этот выступ называют свесом крыши. Это сделано для того, чтобы вода стекала дальше от фундамента, не подмывала его. Потому и стропильные ноги берут длиннее. Если их длины не хватает, их доращивают досками, которые называют «кобылками».

Для организации свеса кровли к стропилам добавляют доски — кобылки

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к коньку

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

Способы крепления стропильных ног к мауэрлату

Устройство обрешетки

Изготовление двускатной крыши своими руками заканчивается устройством обрешетки под кровельный материал. Для этого по наружной стороне стропил раскатывается гидроизоляционная пленка или мембрана. Настилают ее в горизонтальном направлении. Начинают снизу, продвигаясь вверх. Второй и все последующие ряды укладывают с нахлестом не менее 15-20 см. Закрепляют маленькими гвоздями или скобами из скобострела.

После установки стропильной системы на ней закрепляют пленку или мембрану гидроизоляции, а поверх — обрешетку

Есть два способа — с контр-обрешеткой или без. Контробрешетка набивается по стропилам, а сверху уже бруски обрешетки. Так между гидроизоляцией и кровельным материалом образуется воздушный зазор. Это вариант лучше с той точки зрения, что просыхать такая крыша будет лучше и быстрее. А это для бань очень важно.

Без контробрешетки бруски набиваются сразу поверх гидроизоляции. Зазор тут есть тоже, но он меньше, следовательно, вентиляция будет хуже. Но и такой вариант приемлем: меньше расход материалов и работы тоже.

После изготовления обрешетки остается только закрепить выбранный кровельный материал.

Итоги

Теперь вы знаете, как сделать двускатную крышу своими руками. Из всех типов — это самый простой вариант, который может изготовить и неспециалист.

Источник: https://baniwood.ru/dvuskatnaya-krysha-svoimi-rukami.html
