Способы крепления стропил к стене

В этой статье:

Крепление стропил к стене, балкам, мауэрлату

Стропильные конструкции используются для реализации крыш любой сложности. Прежде чем приступать к возведению крыши на основании стропильной конструкции, учитывается материал, из которого построен дом, тип кровельного покрытия, его вес и площадь. О том, как выполняется крепление стропил, поговорим далее.
В строительной практике применяются многие способы возведения стропильных конструкций, с большим разнообразием крепежных материалов и монтажных технологий. Для конкретного типа здания выбирается определенный способ крепления стропил, а также подбираются соответствующие крепежные элементы.

Все работы по строительству каркаса перекрытия требуют тщательных предварительных расчетов, подбора качественных и надежных материалов, которые смогут удерживать крышу продолжительное время, защищая дом от воздействия атмосферных явлений.

Способы крепления стропил

При сборке каркаса для крыши используются следующие способы монтажа стропильных конструкций к дому:

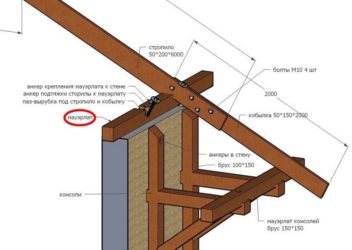

Крепление к мауэрлату. Мауэрлат представляет собой деревянный брус соответствующего размера, который предварительно закрепляется вдоль оси стены параллельно коньку будущей крыши.
Крепление к стене. Этот способ применяется для устройства крыш на домах, построенных из деревянного материала.
Крепление к балкам. Для этого способа несущие балки укладываются перпендикулярно оси конька в одной плоскости со стропильными конструкциями.
Крепление скользящим способом. Этот метод реализуется с помощью специальных крепежных элементов, и используется в основном для постройки крыш деревянных домов, чтобы компенсировать их усадку.

Для крепления стропил между собой и к несущим элементам применяются самые различные виды крепежных приспособлений. Это могут быть гвозди, саморезы, болты, металлические пластины и уголки, скобы, шпильки и прочее. Крепежи подбираются в зависимости от способа крепления стропил, и типа конструкции каркаса. При монтаже стропил к клеенному брусу необходимо учитывать его преимущества и недостатки.

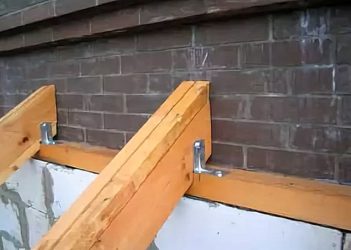

Крепление стропил к мауэрлату

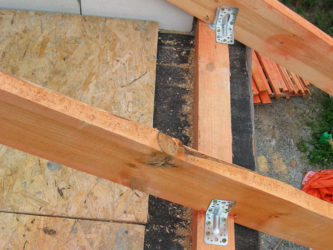

Для крепления стропильных конструкций к мауэрлату используется метод пропиливания специального паза в стропиле, который служит для него опорой. При этом следует учитывать, что запил можно делать только в стропиле. Ни в коем случае нельзя делать упорные запилы в самом мауэрлате, так как это значительно ослабит его несущую способность.
Иным способом крепления стропил к мауэрлату является метод с набиванием упорного бруса, который служит упором для конструкции. В обоих случаях также применяется дополнительное крепление стропил при помощи гвоздей или специальных пластин.

Крепление стропил к стене

Этот метод применяется для строительства крыши на деревянных домах. В этом случае стропила закрепляются на верхнем брусе стены. Для реализации этого способа в стропиле делается запил, служащий впоследствии упором.

Для дополнительного закрепления конструкции применяются специальные пластины, которые монтируются с помощью гвоздей или саморезов.

При строительстве крыш деревянных домов зачастую используются скользящие типы крепежных элементов, которые позволяют стропильной конструкции сдвигаться по мере увеличения просадки дома вследствие естественного высыхания дерева. Это предотвращает деформацию, и даже разрушение несущих стен при усадке.

Крепление стропил к балкам

Для закрепления стропильной конструкции к балкам их укладывают перпендикулярно оси крыши. При этом делается выпуск балок за пределы несущей стены на расстояние не менее 55 см. Для закрепления стропила в балке делается гнездо, которое служит упором для него. Гнездо следует делать с отступом от края балки не менее 25 см.

В противном случае несущая балка может пострадать из-за давления, осуществляемого на нее стропильной конструкцией.
Как и в предыдущих вариантах, узел сборки стропил дополнительно закрепляется либо болтовыми соединениями, либо специальными зубчатыми пластинами.

При монтаже стропил к несущим балкам на небольших домах можно не применять дополнительные распорки, так как балка надежно выполняет их функцию.

Скользящее крепление стропил

Этот тип крепления используется в основном при устройстве крыши на деревянных домах. Специальные металлические крепления, которые обеспечивают постепенное скольжение по мере усадки дома, компенсируют изменение геометрии, чем предотвращают деформацию стропильных конструкций и несущих стен. Скользящие крепления жестко монтируются к стропилам гвоздями или саморезами, а также закрепляются к стене дома.

Скольжение в этом случае осуществляется благодаря подвижности между собой деталей крепежного элемента.

Менее распространенным способом организации скользящего крепления является применение специальных металлических уголков с продольными крепежными отверстиями.

Эти отверстия позволяют по мере изменения геометрии дома частично смещаться стропильной конструкции за счет нежесткого закрепления уголка на несущем элементе.

о креплении мауэрлата и балок

Источник: http://nagdak.ru/stroy/252-kreplenie-stropil

Методы соединения стропил

В соответствии с материалом, который использовали при строительстве здания, с природными условиями и с географическим положением, подбирают конфигурацию крыши и методы соединения стропил – основной единицы стропильной конструкции, держащей кровлю.

Разновидности крепления стропил является важным пунктом в обустройстве крыши, поскольку она не только защищает дом, но и сопротивляется напорам ветра и снега.

Стропильная конструкция представляет собой вертикальные стойки, наклонные ноги стропил и подкосы. Упор стропил происходит на верхние венцы дома или обвязку и на мауэрлат.

Соединение стропильной конструкции является очень важным фактором при сооружении каркасной системы кровли, поскольку, даже проведя точные расчеты и подобрав качественный материал, нельзя гарантировать надежность крыши, если крепления стропил сделаны неправильно или с плохим качеством.

Крепить стропила к стене можно несколькими способами:

посредством мауэрлата;
с помощью затяжки и подстропильных брусков;
используя балки перекрытий;
прикрепляя к верхним венцам бревенчатых стен;
используя обвязку в зданиях каркасного типа.

Бывают две разновидности стропил – стропила висячего вида и наклонные. В этой статье речь пойдет о вариантах соединения висячих стропил, так как именно их используют при возведении зданий с большой плоскостью крыши.

Порядок крепления стропил

Стропила висячего вида имеют только одну опорную точку, а именно стену, это обстоятельство приводит к возникновению распорного горизонтального давления во всем комплексе стропил.

Перед укреплением стропил, следует обратить внимание, для того чтобы погасить распорные усилия, применяют затяжку, которая представляет собой брусок или доску, с помощью них связывают вместе встречные ноги стропил при жестком соединении верхних частей стропил.

В результате получается безраспорная конструкция, которая соединена со стеной сооружения.

В некоторых случаях в качестве альтернативы затяжке применяют балки перекрытий, которые складывают под прямым углом к стенам в одну плоскость со стропилами. Обычно, такого рода соединения стропил и балок применяют при сооружении легких мансард.

Необходимо особо отметить, что, не принимая во внимание вес крыши, монтаж стропил и балок лучше всего осуществлять, будучи уверенным в прочности стен здания, так как нагрузка стропил на стены строения будет точечной, а не будет распределяться равномерно, как при креплении стропил к мауэрлату. Выбирая материал для строительства легких крыш, предпочтение отдают не толстым балкам сечение 5?15 см.

Обратите внимание, создавая кровельный свес, необходимо подбирать балку такой длины, чтобы ее концы выступали за стены строения на расстояние не меньше 55 см с каждого края.

Кроме того, стропильная нога также выносится за стену и присоединяется к концу балки.

Способы соединения стропил и балок

Когда ногу стропила просто присоединяют к балке, а затем создают давление на стропильную конструкцию, то конец стропила начнет скользить по балке, что в результате приведет к разрушению элемента крыши.

По этой причине, чтобы остановить скольжение и для качественного соединения стропил, используют следующие разновидности соединений:

конфигурация зуба с шипом;
комбинация зуба с упором;
с точкой упора на конец балки.

Создают соединение с применением 1-го или 2-х зубьев в соответствии с величиной угла наклона ноги стропила. Такое соединение стропила и балки дает возможность передать нагрузку от одного элемента кровли к другому. Дополняя эту разновидность соединения, используют уголки из металла для стропил.

Соединение при помощи врубки одинарным зубом осуществляется следующим способом:

Такой вид крепления стропила и балки используют в том случае, если крышу можно назвать крутой, а именно когда угол наклона балки и стропила больше 35?.
Зуб и шип вырезают в пятке стропила, а в балке изготавливают упор с местом для шипа.
Гнездо делают на четверть или треть от размера толщины балки. Выполнять вырубку на большую толщину не нужно, так как это может привести к ослаблению балки.
Отступив от свисающего конца балки на 25?40 см, делается врубка. В противном случае создается вероятность скола балочного края здания давлением стропильной ноги.
Одинарный зуб, как правило, выполняют в соединении с шипом, который предотвращает боковое смещение стропила. Такое крепление называют упором с зубом и шипом.

Если угол наклона кровли составляет меньше 35?, то ноги стропил крепят так, чтобы расширилась площадь трения с перекрывающейся балкой, таким образом, увеличивается площадь опоры стропила и балки.

С этой целью делают врубку 2 зубьями в различных сочетаниях:

двумя шипами;
создавая упор с шипом или без него;
применяя замок с 2 шипами и т. д.

Согласно первому способу, вырезается шип с упором для одного зуба и упор для другого. Одновременно в стропильной ноге вырезается проушина для шипа с упором первого зуба и упор для второго зуба.

Полезная информация! По глубине делают одинаковые вырезки для зубьев. Делая врубки разной глубины, один зуб с шипом врубается на треть, а другой наполовину от общей толщины балки.

Иногда применяют менее распространенный способ крепления стропил – это присоединение в конец затяжки.

При данных условиях в ноге стропила вырубают зуб-упор так, чтобы одна плоскость зуба ложилась в конец плоскости балки, а другая упиралась в сделанный в балке запил. Глубина запила составляет 3 часть от толщины всей балки, вместе с тем зуб-упор вырубают на большом расстоянии от края.

Обратите внимание, чтобы увеличить надежность крепления балки к стропилам, их добавочно прихватывают, применяя стропильные болты или хомуты, затем пластинами железа или петлями из проволоки присоединяют узел к стене строения – закрепленному анкерному болту или костылю.

Все разновидности соединений в устройстве стропильной системы осуществляют с помощью металлических деталей или изделий из дерева, которые называют стропильными крепежами.

К ним относятся:

детали из дерева – бруски, накладки треугольной формы (косынки) – вставного или накладного типа для создания пластинок, шипов, нагелей;
металлические детали – гвозди, шурупы, наборы болтов вместе с шайбами и гайками, хомуты, петли, уголки для соединения стропил, накладки, устройства для крепления (салазки, ползунки), пластины с зубцами, анкеры, различные перфорированные ленты и другое.

Приемы соединения стропил и мауэрлата

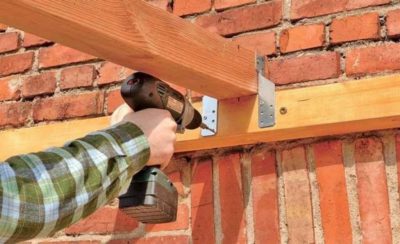

Крепеж стропильной конструкции в виде стального уголка

Существуют два способа соединения стропил к мауэрлату:

Вид соединения зависит от конструкционного устройства кровли, ее формы, а также от разновидности применяемых стропил – висячие или наклонные.

Главной особенностью жесткого способа крепления стропил и мауэрлата является абсолютное отсутствие возможности каких-нибудь воздействий, например, сдвигов, поворотов или изгибов, между двумя элементами.

Такого эффекта можно достигнуть с помощью следующих приемов:

соединение уголков и опорного подшивного бруса;
путем выполнения седла (запила) на стропильной ноге, соединяя полученное крепление скобами, гвоздями или проволокой.

Первый вариант подразумевает создать опору стропильных ног на мауэрлат посредством опорного бруса.

В этом случае стропило твердо упирается по направлению давления, это, возможно, из-за подшиваемого бруса по величине до 1-го метра, после чего по обеим сторонам закрепляется металлический уголок для стропил, чтобы исключить поперечное смещение.

Второй вариант присоединения стропильных ног к мауэрлату используют более часто, в этом случае гвозди прибивают по бокам, под углом в направлении друг к другу, таким образом, они перекрещиваются внутри мауэрлата, в последнюю очередь перпендикулярно забивают третий гвоздь.

В итоге узел соединения стропил становится очень жестким.

Кроме этого, каждый из вариантов крепления дополнительно подстраховывается соединением стропильных ног со стеной строения с помощью анкеров и проволоки.

Один вид стропил, обладающие равным углом ската по всех поверхности кровли, делаются по шаблону схожим способом.

Скользящее соединение стропил выполняют с применением подобного крепежа

Шарнирное или скользящее соединение с двумя уровнями свободы достигается методом использования особого крепежа, который обеспечивает возможность беспрепятственного перемещения ? в установленных пределах ? одного из соединяемых частей.

В данных обстоятельствах такой частью является стропильная нога по отношению к мауэрлату.

Необходимо подчеркнуть следующие разновидности крепления стропильной конструкции к мауэрлату с предоставлением возможности сдвигать:

сделать запил, а затем поместить стропила запилом на мауэрлат;
соединить с обеих сторон с помощью двух гвоздей, направленных друг к другу;
соединить одним гвоздем, который прибивают сверху сквозь стропильную ногу перпендикулярно телу мауэрлата;
в качестве альтернативного варианта используют металлические пластины для соединения стропил с отверстиями под гвозди;
соединение стропил и мауэрлата с помощью скоб;
отпустить часть стропильной ноги за стену и сделать единичное соединение с помощью крепежной пластины;
соединение специальным металлическим крепежом для стропил («салазками»).

Важно! Эти способы обеспечивают возможность стропильной ноге делать упор в мауэрлат, хотя при движении конструкция может быть подвижной по отношению друг к другу.

Подобные соединения часто выполняются при возведении домов. В особенности такой метод соединения используют при строительстве деревянных домов с применением бруса или бревен.

При усадке стен дома происходит искривление первоначальной конструкции здания, это обстоятельство может стать основанием для разрушения стен, если использовать жесткий способ крепления.

При скользящем соединении, бревенчатые стены, фронтоны и, вообще, вся система кровли могут со временем подстроиться под усадку.

Монтаж полностью всей системы происходит вначале на земле. Производятся замеры, вырубаются врезки в ногах стропил и мауэрлате, затем все детали тщательно подгоняют друг к другу.

Вслед за этим выполняется крепление ног стропил и поочередное монтирование других частей крыши на строение. При правильном выполнении крыша будет служить долгие годы.

Источник: https://krovlyaguru.com/vidy/metody-soedinenija-stropil.html

Как производится крепление стропил

Правильное и прочное крепление стропил при постройке дома — один из ключевых моментов всего строительного процесса. Поэтому важно, чтобы все составляющие системы были точно подобраны, установлены на место и прочно скреплены в единую конструкцию. Строителю нежелательно приступать к монтажу элементов стропил без предварительно начерченной схемы и проведения расчета количества и ассортимента требуемых материалов и фурнитуры.

Стропильная система крыши — это каркас и скелет кровли.

Конструктивная основа системы

Стропила, т. е. несущая основа скатной крыши, — это бревенчатые или брусчатые балки, на которые укладывается так называемый кровельный пирог. В состав последнего входит слой пароизоляции, гидроизоляционный материал и окончательное кровельное покрытие. Подошвы стропил, т. е. их нижняя часть, крепятся непосредственно к стене постройки или же к мауэрлату. Вверху стропильные брусья укладываются путем их наращивания из отдельных частей по прямой линии, или под требуемым углом, и прикрепляются к прогону крыши или ее коньку.

Висячие стропила могут испытывать деформационные нагрузки, включающие сжатие и изгиб, что создает значительное распирающее усилие. Это связано с тем, что крепление производится без дополнительной опоры. Это допустимо для стен дома, расстояние между которыми не превышает 6,5 м. В противном случае устанавливается горизонтальный брус — затяжка, предназначенный для равномерного распределения нагрузки. Очень часто она же используется в качестве основы перекрытия.

Рисунок 1. Элементы и соединение наслонных стропил.

Конструкция крыши с промежуточными столбчатыми опорами, требует установки наслонных стропил. Стропильные подошвы закрепляются на мауэрлат, а верхушка — к коньку крыши. Серединой такие стропила опираются на опорные столбы или промежуточные стены. Это значительно уменьшает деформацию и перегрузку и делает крепление стропильной системы прочным и долговечным.

Важная часть несущей основы крыши — мауэрлат. Его делают из бруса, с минимальным сечением 15 х 15 см. Для бревенчатых срубов мауэрлат можно не делать, но капитальные строения из бетона и кирпича без него не возводятся. Мауэрлат устанавливается параллельно коньку крыши на стенах по длине дома. Для чего необходимо сделать на стенах бетонное армированное основание с вертикальными закладными винтами. Мауэрлат одевается на эти винты и крепится гайками. (Рис. 1: Схемы крепления стропил.)

Фурнитура для стропил

Крепеж для стропильной системы применяется металлический. В его состав входят:

Виды фурнитуры для стропил.

уголок стальной;
лента с перфорацией для стягивания элементов системы;
гвозди, скобы, шурупы, болты, шпильки, вязальная проволока;
пластины из металла;
крепежные «салазки» для предотвращения деформации при усадке строения.

Способы соединения

Определить, как крепить стропила, необходимо при проектировании узлов крепления. Например, к мауэрлату они крепятся жестким способом.

Для такого крепления на подошвах стропил по шаблону выпиливаются «седла». С помощью них балки насаживаются на мауэрлат, остающийся цельным. Состыковка «седла» и мауэрлата производится гвоздями: один забивается вертикально в середине, а два других — под небольшим углом к несущей балке. Можно использовать и металлические уголки, для фиксации которых применяются гвозди с особыми шипами на ножке. Еще один вариант крепления — подпорный брус, устанавливаемый под подошвой стропила с упором.

Способы крепления стропил к мауэрлату.

Эластичное крепление стропил применяют в постройках из брусьев или бревен, поскольку конструкции из них дают значительную усадку в первые годы после возведения дома. Отсутствие требуемого люфта крепления может привести к проваливанию или обрушению кровли. Для скользящего крепления используется стальной уголок с эллиптическими отверстиями под гвоздь или специальные крепежные «салазки».

Для работ по закреплению конструкции требуются следующие инструменты:

рулетка;
строительный уровень;
угольник;
молоток;
ключи разводные;
электродрель;
пила;
шуруповерт;
карандаш.

Монтаж кровли без мауэрлата

Если крепление стропил производится непосредственно к балкам перекрытия выходит точечное распределение тяжести крыши. Поэтому балки должны быть удлиненными и выступать на 40 см за линию стен. Для соблюдения одинакового угла при креплении поперек балок необходимо натянуть струну. Она станет ориентиром при выпиливании пазов под подошвы стропил.

Соединение стропил с зубом и шипом.

Крепления стропил с балкой производится следующими способами:

зуб шипованный;
зуб упорный;
упор в торец балки.

Необходимое количество зубьев (1 или 2) определяется углом наклона подошвы стропил. Вставив стропильные концы в пазы, производят их дополнительную фиксацию на балках при помощи болтового соединения или стальными уголками.

Когда крепление с балкой осуществляется врубкой, достаточно бывает одинарного зуба. Для данного способа крепления необходимо придерживаться следующих правил:

Соединение балок со стропильной системой проводится, если между ними образуется угол 35°.
В основании подошвы стропила делается выступ с шипом, а в несущей балке соответствующее гнездо.
Глубина гнезда должна быть менее 25 — 30% ширины подошвы.
Чтобы избежать скола торца под давлением ноги стропила, врубку выполняют, отступив 25 — 40 см от консольного конца балки.
Предотвратить боковое смещение позволяют зубья с упорами или шипами;

Полая крыша, имеющая угол наклона, не достигающего 35°, требует врубку, проводимую следующими способами:

В 2 шипа;
В упор без шипов или с 1 шипом;
В замок с 2 шипами.

Закрепление концов к коньку крыши

Варианты крепления стропил конька крыши.

Вопрос о том, как крепить стропила к верхней балке крыши, решается при помощи 1 из 3 схем:

Непосредственно гвоздями или пластинами, обрезав верхние части стропил по шаблону под необходимым углом.
Для крепления внахлест используются длинные болты, гвозди или шпильки.
Крепление встык на коньке крыши требует выпиливания «седла» на подошве, а также на верхнем конце для опоры на балку конька.

Удлинение стропил.

Чтобы увеличить длину стропил до величины крыши, требуется:

Сделать косой прируб и соединить сегменты болтом диаметром 10-12 мм или более;
Соединить встык и закрепить брусьями-накладками, которые фиксируются гвоздями;
Соединить внахлест с вырезом не меньше 1 м, располагая крепеж с двух сторон.

Основные правила закрепления стропил

Перед тем как закрепить стропила, следует ознакомиться с основными правилами. Правильная организация работ увеличит прочность стропильной системы и поможет избежать деформации. При закреплении требуется:

Использовать только фурнитуру хорошего качества.
Обеспечить надежное крепление стропил пластинами или уголками, болтами и шпильками.
Не использовать шурупы и гвозди для постоянного крепления стропил.
Для деревянной постройки стропильная система крепится только скользящим способом.
Чтобы надрезы на разных участках стропил были аккуратными, необходимо использовать шаблоны.
Глубина запилов не должна превышать 25-30% ширины стропильной подошвы;
При болтовом соединении элементов необходимо использовать уплотнители, чтобы головка болта или гайка не погружалась в дерево.
Заранее требуется составить рабочий проект конструкции системы стропил, а также определить точки расположения узлов крепления.

Как составить проект стропильной системы?

Проектирование конструкции стропильной системы начинается с определения вида крыши. Крыши могут изготавливаться шатровыми, односкатными, 2х-скатными, 4х-скатными, а также вальмовыми или же смешанного вида. Это определяет конкретный вариант монтажа и крепления стропил.

Составляя проект конструкции стропил, нужно точно определить нагрузку на кровельную систему с учетом снеговых осадков и ветров в данном регионе.

Пример чертежа для стропильной системы вальмовой кровли.

Согласно этим расчетам выбирается материал для возведения несущих стен дома и их толщина.

Другие важные факторы, которые нужно обязательно принимать во внимание при проектировании, это:

тип и конструкция кровли;
масса и материал покрытия;
наличие внутренних стоек и их расположение;
угол наклона ската крыши;
используемый вариант изготовления стропил;
площадь пространства крыши;
минимальное сечение стропильных брусьев и балок.

Правильно проведенный монтаж стропил обеспечит необходимую прочность и достаточную длительность срока службы не только крыши, но и всего сооружения.

Источник: https://masterprofnastila.ru/ustroystvo/kreplenie-stropil.html

Как крепить стропила?

При возведении крыши возникает необходимость надежного крепления стропил к основанию для передачи возникающих снеговых и ветровых нагрузок. В противном случае может произойти деформация, требующая новых затрат на ремонт.Как правило, при строительстве легкой крыши для загородных построек (баня, дом, и т.д.) выбирают конструкцию с наслонными или висячими стропилами.

Давайте посмотрим, как правильно крепить стропила к балкам, чтобы конструкция служила в течение долгих лет, надежно укрывая постройку от снега, дождя и порывов ветра.

Как могут крепиться стропила

Прежде, чем приступать к строительству крыши, следует сделать тщательный расчет, учитывающий:

собственный вес конструкций стропильной системы;
вес кровли;
снеговую нагрузку;
ветровую нагрузку.

В конструкцию стропильной системы входят:

стропила;
прогоны;
стяжки;
подстропильные ноги.

Вся конструкция при этом может опираться на мауэрлат, представляющий собой брус, уложенный сверху по периметру стен и надежно к ним закрепленный, или на деревянные балки перекрытия.

Оба эти способа имеют свои особенности. Главным же отличием является распределение нагрузки. В случае с креплением к брусу верхней обвязки (мауэрлату) нагрузки равномерно распределяются по периметру стен. А в случае крепления к балкам без устройства мауэрлата, нагрузки сосредоточены в точках их приложения.

Устройство стропильной системы без мауэрлата с креплением к балкам перекрытия часто встречается при возведении срубов. Но такой способ совсем не подойдет для кирпичных стен. При опирании стропил на балки, перекрывающие коробку здания, кирпичная кладка может начать со временем разрушаться в местах приложения нагрузок.

При индивидуальном загородном строительстве сегодня чаще всего используют следующие способы крепления стропил к стенам:

крепление к верхнему венцу сруба без мауэрлата;
устройство верхней обвязки и крепление к ней стропильной системы при строительстве каркасных зданий;
крепление стропил к балкам перекрытия;
крепление к мауэрлату.

Детали для крепления стропил

Для надежной фиксации стропил используют различные детали, такие как нагели, треугольники, бруски, крепежные пластины, накладки, затяжки, и т.д.При возведении деревянного каркаса стропильной крыши используются металлические элементы – хомуты, болты, гвозди, шпильки, уголки.Металлические уголки выпускаются для крепления стропил с запилом и без запила. Отличаются они разной толщиной металла и разным количеством отверстий для саморезов/болтов.

Также выпускаются усиленные уголки, имеющие ребро жесткости в области сгиба. Основные крепежные элементы показаны ниже (для увеличения, нажмите на изображение):

Соединение стропил с мауэрлатом

Если проектом был выбран способ строительства крыши с мауэрлатом, стропильные ноги крепятся непосредственно к нему несколькими разными способами.

Крепление может быть жестким или скользящим. В случае жесткого крепления возможно возникновение опасных распирающих нагрузок при увеличении влажности воздуха и набухании древесины стропильного каркаса.

При скользящем креплении этого удается избежать за счет устройства специальных скользящих опор. Но такое крепление можно использовать только при устройстве наслонных стропил, имеющих разгрузку не только на наружные стены, но и на промежуточные опоры.

Жесткие крепления встречаются чаще и могут быть выполнены различными способами. Как может выполняться такое крепление показано на рисунке ниже:

Все висячие стропила крепятся жестко, так как у них всего две точки опоры.Стропила при этом могут крепиться как с выполнением специального выреза, так и без него.
Также используется способ крепления «зуб с шипом», когда в стропильной ноге формируется «зуб с шипом» а в балке выбирается гнездо по размеру шипа. При уклоне скатов крыши более 35 градусов делают соединение с одинарным зубом. Врубку с двойным зубом применяют при пологих скатах (с уклоном менее 35 градусов).

Выполняя выемку, следует помнить, что ее размер не должен превышать ¼-1/3 части толщины конструктивного элемента, в котором она выполняется, чтобы не произошло его ослабление.Врубка с двойным зубом может быть выполнена следующими способами: упор без шипа, два шипа, упор, дополненный шипом. установки стропил представлено ниже:

Соединение с усиливающей подкладкой

В некоторых случаях используют соединение с помощью усиливающей подкладки. Подкладка представляет собой брусок, укладываемый поверх мауэрлата в местах крепления стропил и надежно закрепляющийся к нему.

При этом в стропильной ноге делается выпил по форме подкладки для надежного соединения с ней.

Стропила при соединении с использованием подкладки могут крепиться с помощью натянутой стальной проволоки, закрепленной к стальному костылю, вбитому в стену. Также нередко крепление стропил к мауэрлату осуществляется с помощью стальных скоб. Усиление стропильной системы показано в следующем видео:

Как соединить стропила на коньке крыши

На сегодняшний день при возведении стропильных крыш чаще всего используют два основных способа соединения стропил в верхней (коньковой) части крыши. Это соединение встык и крепление к коньковому прогону.

Соединение стропил встык выполняется путем обрезания верхней части стропил под углом и соединения с противолежащей стропильной ногой непосредственно упирая одно стропило в другое. Для выполнения такого соединения удобно использовать шаблон, чтобы соблюсти величину угла при опиливании. Также можно распил производить при монтаже стропил, соединив два стропила в верхней части и сделав пропил сразу по двум брускам.

https://www.youtube.com/watch?v=L_sN9PgA-Co

Для надежного скрепления при таком способе соединения используют различные деревянные и металлические накладки, монтируемые на гвозди, шурупы или саморезы.
Крепление стропил к коньковому прогону несколько усложняет конструкцию каркаса, но также используется достаточно часто. При этом стропила опираются не друг на друга, а на деревянный брус, называемый коньковым прогоном.

Прогон при этом опирается на стойки, устанавливающиеся на лежень, который укладывается с верхней стороны чердачного перекрытия.

Подбор сечения стропил в зависимости от шага и длины

Чтобы подобрать сечение брусков, из которых предполагается возведение стропильной крыши, можно воспользоваться следующей таблицей:

Шаг стропил, мм	Длина стропил, мм
3000	3500	4000	4500	5000	5500	6000
600	40х150	40х175	50х150	50х150	50х175	50х200	50х200
900	50х150	50х175	50х200	75х175	75х175	75х200	75х200
1100	75х125	75х150	75х175	75х175	75х200	75х200	100х200
1400	75х150	75х175	75х200	75х200	75х200	100х200	100х200
1750	100х150	75х200	75х200	100х200	100х200	100х250	100х250
2150	100х150	100х175	100х200	100х200	100х250	100х250	—
